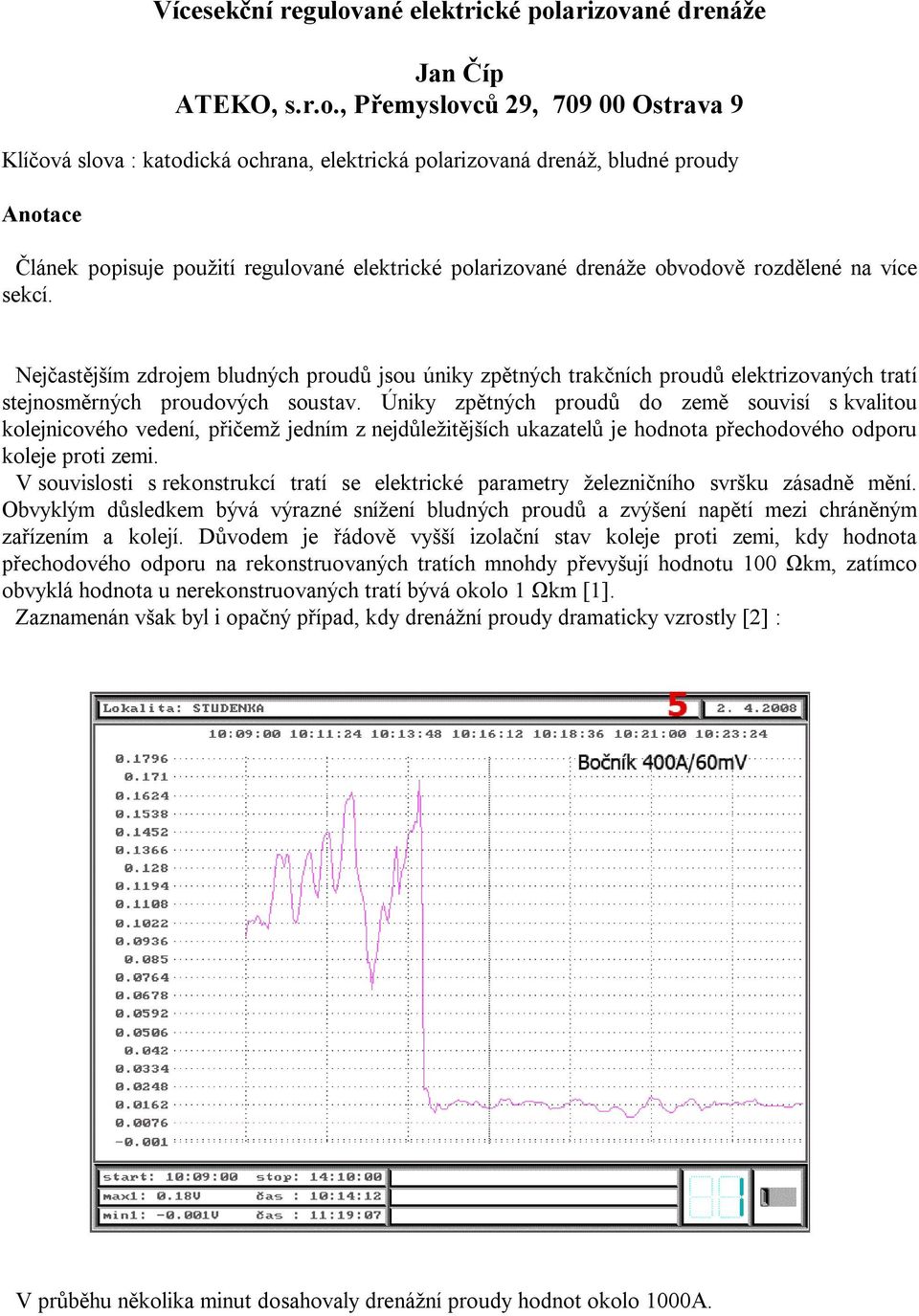

1 Vícesek ní regulované elektrické polarizované drenáže Jan íp ATEKO, s.r.o., P emyslovc 29, Ostrava 9 Klí ová slova : katodická ochrana, elektrická polarizovaná drenáž, bludné proudy Anotace lánek popisuje použití regulované elektrické polarizované drenáže obvodov rozd lené na více sekcí. Nej ast jším zdrojem bludných proud jsou úniky zp tných trak ních proud elektrizovaných tratí stejnosm rných proudových soustav. Úniky zp tných proud do zem souvisí s kvalitou kolejnicového vedení, p emž jedním z nejd ležit jších ukazatel je hodnota p echodového odporu koleje proti zemi. V souvislosti s rekonstrukcí tratí se elektrické parametry železni ního svršku zásadn m ní. Obvyklým d sledkem bývá výrazné snížení bludných proud a zvýšení nap tí mezi chrán ným za ízením a kolejí. D vodem je ádov vyšší izola ní stav koleje proti zemi, kdy hodnota echodového odporu na rekonstruovaných tratích mnohdy p evyšují hodnotu 100 km, zatímco obvyklá hodnota u nerekonstruovaných tratí bývá okolo 1 km [1]. Zaznamenán však byl i opa ný p ípad, kdy drenážní proudy dramaticky vzrostly [2] : V pr hu n kolika minut dosahovaly drenážní proudy hodnot okolo 1000A.

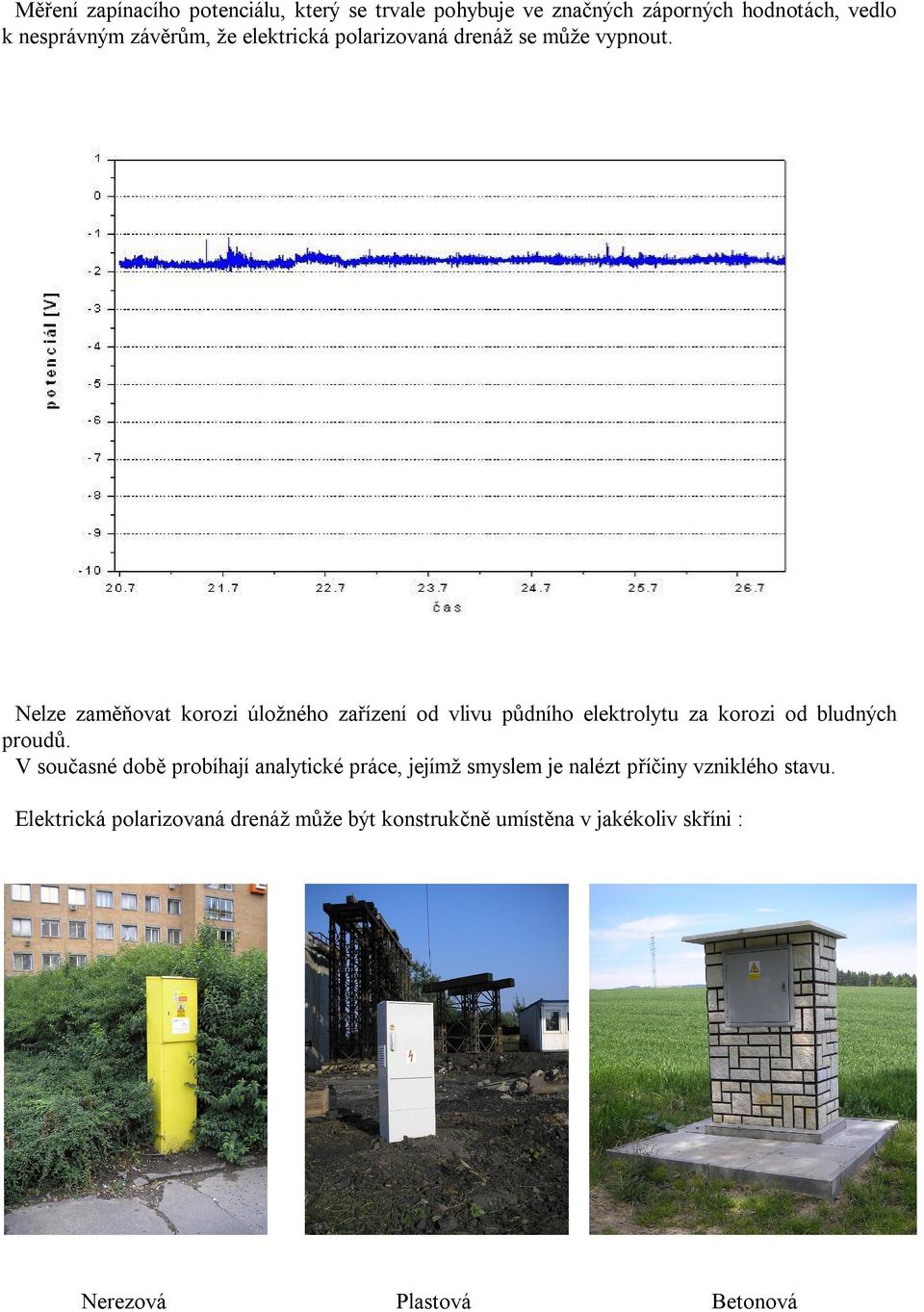

2 ení zapínacího potenciálu, který se trvale pohybuje ve zna ných záporných hodnotách, vedlo k nesprávným záv m, že elektrická polarizovaná drenáž se m že vypnout. Nelze zam ovat korozi úložného za ízení od vlivu p dního elektrolytu za korozi od bludných proud. V sou asné dob probíhají analytické práce, jejímž smyslem je nalézt p iny vzniklého stavu. Elektrická polarizovaná drenáž m že být konstruk umíst na v jakékoliv sk íni : Nerezová Plastová Betonová

3 Nemusí ale být elektrické provedení její silové ásti jednosek ní, s jedním ventilovým okruhem : Jisti ep ová ochrana Odpojova s pojistkou icí svorky Provozn se osv ily i vícesek ní elektrické polarizované drenáže :

4 U vícesek ní elektrické polarizované drenáže je drenážní obvod rozd len na více sekcí, více okruh. Rozd lení elektrické polarizované drenáže do více sekcí se osv ilo i u regulovaných drenáží typu NerDren nebo RegDren, kdy elektrická polarizovaná drenáž plní také tyto funkce : Elektronické odpojení elektrické polarizované drenáže p i dosažení nastavené limitní hodnoty drenážního proudu Elektronické ízení velikosti drenážního proudu na nastavenou hodnotu Elektronické ízení velikosti drenážního proudu podle zapínacího potenciálu Obvyklým zp sobem napájení elektroniky i vícesek ních elektrických polarizovaných drenáží je takové, které ani minimálním bludným proudem (v polarit od plus nap tí koleje k mínus nap tí potrubí) nevyvolává korozi posunem do anodického pásma, tedy napájení p ednostn : Drenážními proudy Slune ním lánkem Sí ovou p ípojkou Regulované drenáže jsou vyráb ny v konstruk ním i elektrickém provedení podle požadavk zadavatele. Nap íklad na pravém obrázku je provedení regulované drenáže dodané do Polska ur ené pro zabudování do odb ratelovy sk ín. Tato regulovaná drenáž byla ur ena pro ochranu tepelné sít s regulací drenážního proudu 0 100A. Na levém obrázku je silová ást regulované drenáže pro proudy do 1500A, s regulovaným rozsahem 0 400A.

5 EPD Velká - spole ná drenáž 60,00 50,00 40,00 [A] 30,00 Proud 1 Proud 2 20,00 10,00 0,00 8:36:17 8:36:30 8:36:48 8:37:06 8:37:24 8:37:42 8:38:00 8:38:18 8:38:36 9:05:45 9:34:26 9:34:42 9:35:00 9:35:18 9:35:36 9:35:54 9:45:12 9:45:28 9:45:46 9:46:04 9:46:22 9:46:40 9:46:58 9:47:16 9:47:34 9:52:27 9:52:45 9:53:03 9:53:21 9:53:39 9:53:57 9:54:15 Proud 3

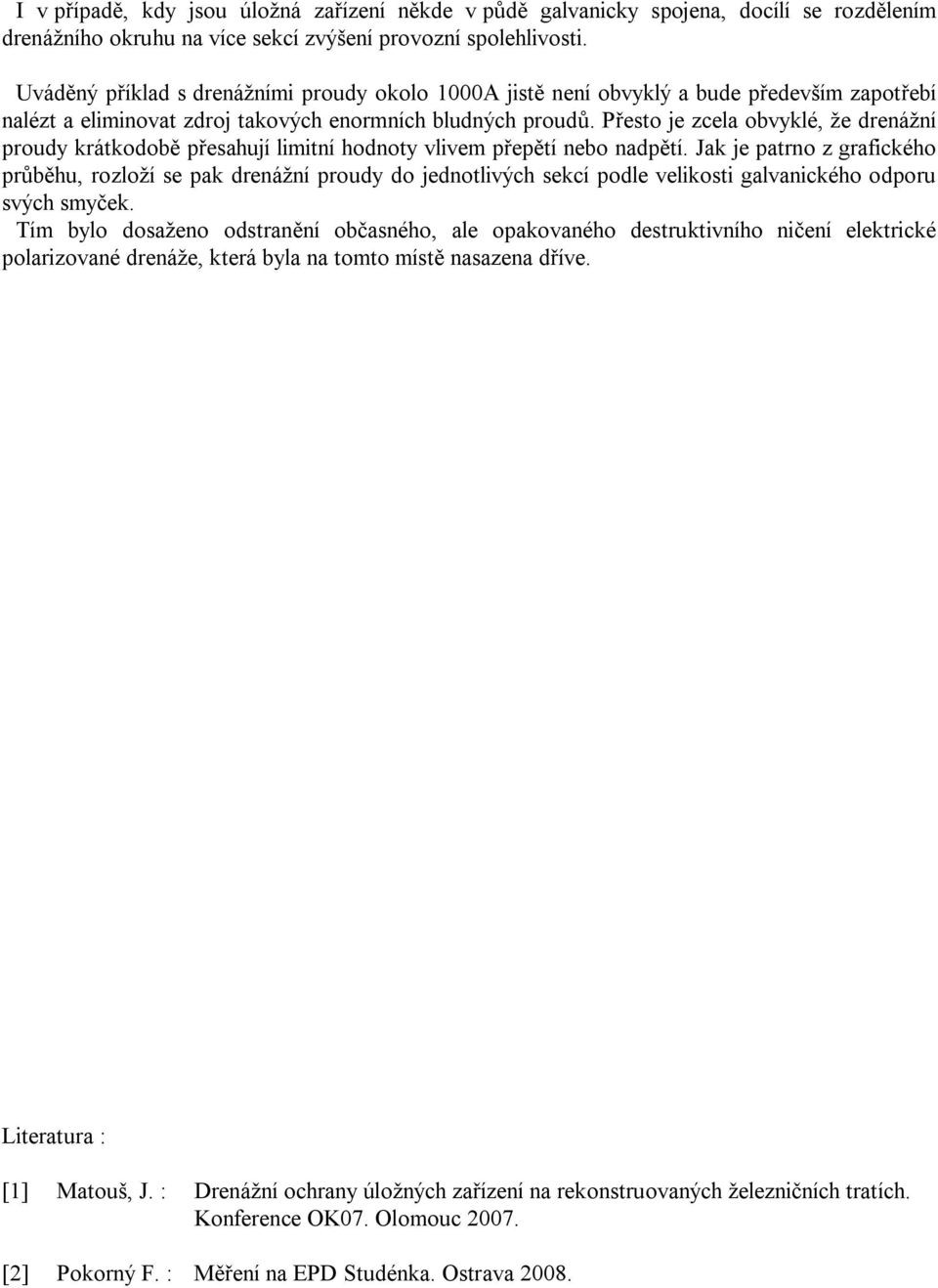

6 I v p ípad, kdy jsou úložná za ízení n kde v p galvanicky spojena, docílí se rozd lením drenážního okruhu na více sekcí zvýšení provozní spolehlivosti. Uvád ný p íklad s drenážními proudy okolo 1000A jist není obvyklý a bude p edevším zapot ebí nalézt a eliminovat zdroj takových enormních bludných proud. P esto je zcela obvyklé, že drenážní proudy krátkodob p esahují limitní hodnoty vlivem p ep tí nebo nadp tí. Jak je patrno z grafického pr hu, rozloží se pak drenážní proudy do jednotlivých sekcí podle velikosti galvanického odporu svých smy ek. Tím bylo dosaženo odstran ní ob asného, ale opakovaného destruktivního ni ení elektrické polarizované drenáže, která byla na tomto míst nasazena d íve. Literatura : [1] Matouš, J. : Drenážní ochrany úložných za ízení na rekonstruovaných železni ních tratích. Konference OK07. Olomouc [2] Pokorný F. : M ení na EPD Studénka. Ostrava 2008.
