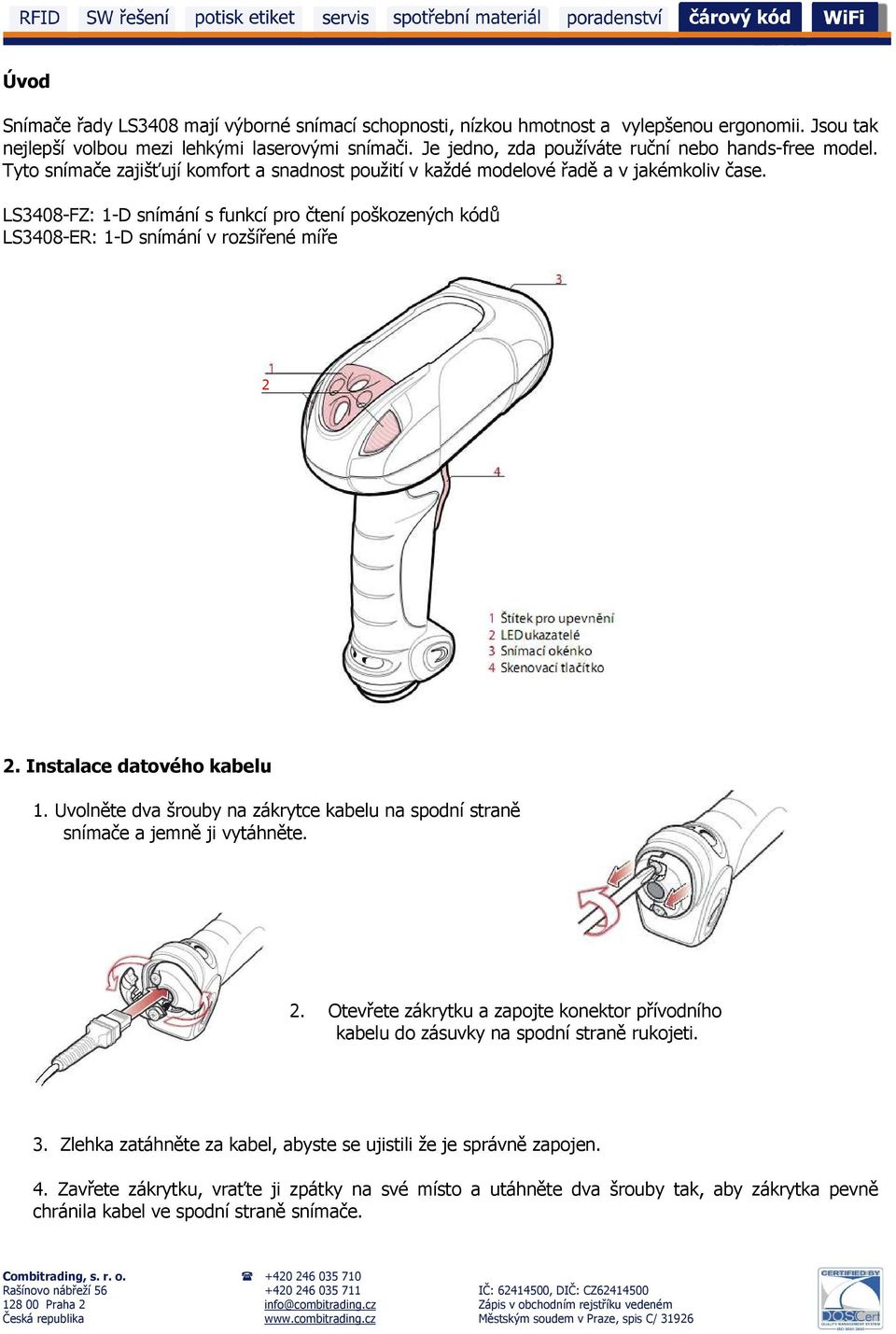

2 Úvod Snímače řady LS3408 mají výborné snímací schopnosti, nízkou hmotnost a vylepšenou ergonomii. Jsou tak nejlepší volbou mezi lehkými laserovými snímači. Je jedno, zda používáte ruční nebo hands-free model. Tyto snímače zajišťují komfort a snadnost použití v každé modelové řadě a v jakémkoliv čase. LS3408-FZ: 1-D snímání s funkcí pro čtení poškozených kódů LS3408-ER: 1-D snímání v rozšířené míře 2 2. Instalace datového kabelu 1. Uvolněte dva šrouby na zákrytce kabelu na spodní straně snímače a jemně ji vytáhněte. 2. Otevřete zákrytku a zapojte konektor přívodního kabelu do zásuvky na spodní straně rukojeti. 3. Zlehka zatáhněte za kabel, abyste se ujistili že je správně zapojen. 4. Zavřete zákrytku, vraťte ji zpátky na své místo a utáhněte dva šrouby tak, aby zákrytka pevně chránila kabel ve spodní straně snímače.

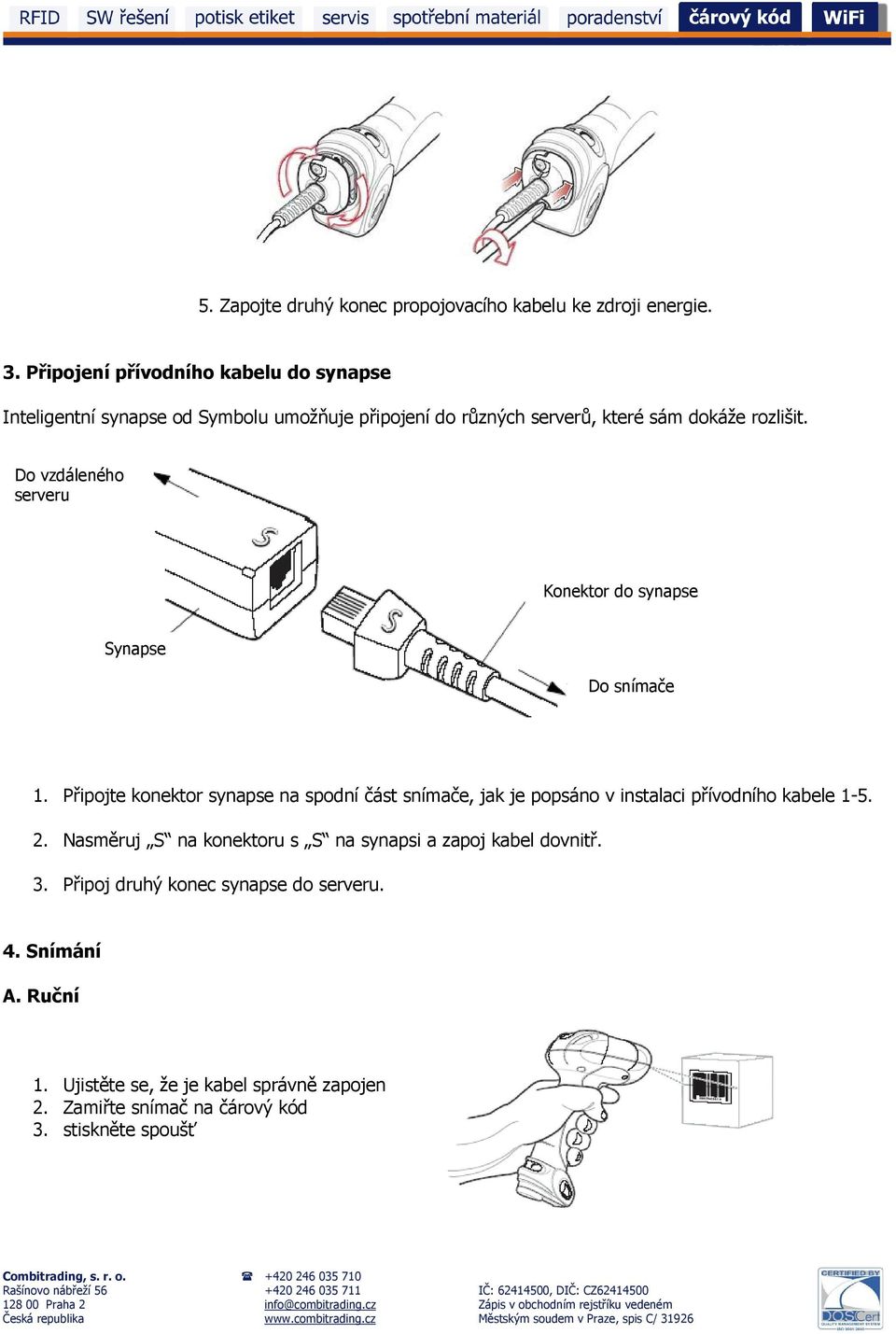

3 5. Zapojte druhý konec propojovacího kabelu ke zdroji energie. 3. Připojení přívodního kabelu do synapse Inteligentní synapse od Symbolu umožňuje připojení do různých serverů, které sám dokáže rozlišit. Do vzdáleného serveru Konektor do synapse Synapse Do snímače 1. Připojte konektor synapse na spodní část snímače, jak je popsáno v instalaci přívodního kabele Nasměruj S na konektoru s S na synapsi a zapoj kabel dovnitř. 3. Připoj druhý konec synapse do serveru. 4. Snímání A. Ruční 1. Ujistěte se, že je kabel správně zapojen 2. Zamiřte snímač na čárový kód 3. stiskněte spoušť

4 4. Ujistěte se, že laserový paprsek protíná naráz celý kód. správně špatně 5. Po úspěšném načtení snímač pípne a rozsvítí se zelená LED dioda B. Ve stojanu Hands-free Ve stojanu je snímač v režimu stálého snímání (constant-on). Pokud je snímač ze stojánku vyjmut, pracuje v běžném ručním režimu. 1. Ujistěte se, že je snímač správně připojen k serveru 2. Vložte snímač do stojanu. 3. Přiložte čárový kód a zkontrolujte, že paprsek prošel přes všechny pozice. 4. Je-li čtení úspěšné snímač pípne a LED se rozvití zelenou barvou. C. Míření Nedržte snímač přímo u čárového kódu. Paprsek laseru se odráží zpátky od čárového kódu do snímače jako zrcadlový odraz. Takový blízký odraz může provést špatné načtení. Snímač může být nakloněn až do 65 na obě strany, aby načítal dobře čárové kódy.

5 5. Zvuková indikace Jednou krátké pípnutí zvukové signalizace znamená úspěšné dekódování. Pokud se ozve jakýkoliv jiný zvuk kontaktujte odpovědnou osobu. Signál Stav 3 pípnutí Snímač byl připojen ke zdroji energie 1 pípnutí Čárový kód byl správně načten 4 pípnutí Objevila se chyba v přenosu. Data čárového kódu nebyla přenesena do koncového zařízení 6. LED indikace Pokud LED dioda nesvítí znamená to, že je snímač připraven na snímání. Pokud svítí zeleně, znamená to, že byl čárový kód úspěšně načten a pokud červeně, čtení neproběhlo úspěšně. 7. Možnosti připojení

6 10. Řešení možných problémů: Problém Možný problém Možný řešení Nic se neděje i když děláte vše podle návodu. Scanner se zapne, ale nečte čárové kódy. Snímač signalizuje přečtení, ale data se nepřenáší. Přečtená data jsou nesprávně zobrazována. Do snímače nepřichází elektrický proud. Snímač není staven pro čtení tohoto typu čárového kódu. Čárový kód je nečitelný. Nesprávná vzdálenost mezi snímačem a čárovým kódem. Snímač není nastaven pro tento typ hostitelského zařízení. Snímač není nastaven pro tento typ hostitelského zařízení. Zjistěte zda je přívod el. proudu v pořádku. Zjistěte zda je snímač nastaven pro čtení tohoto kódu. Zjistěte zda kód není poškozen, zkuste přečíst jiné kódy stejného typu. Zkuste přečíst kód z jiné vzdálenosti. Nastavte snímač pro tento typ hostitelského zařízení. Ověřte parametry nebo možnosti změny typu hostitelského zařízení. Ověřte zda souhlasí komunikační parametry snímače pro RS232. Ověřte nastavení editace čárového kódu (např. konverze UPC-E a UPC-A).
