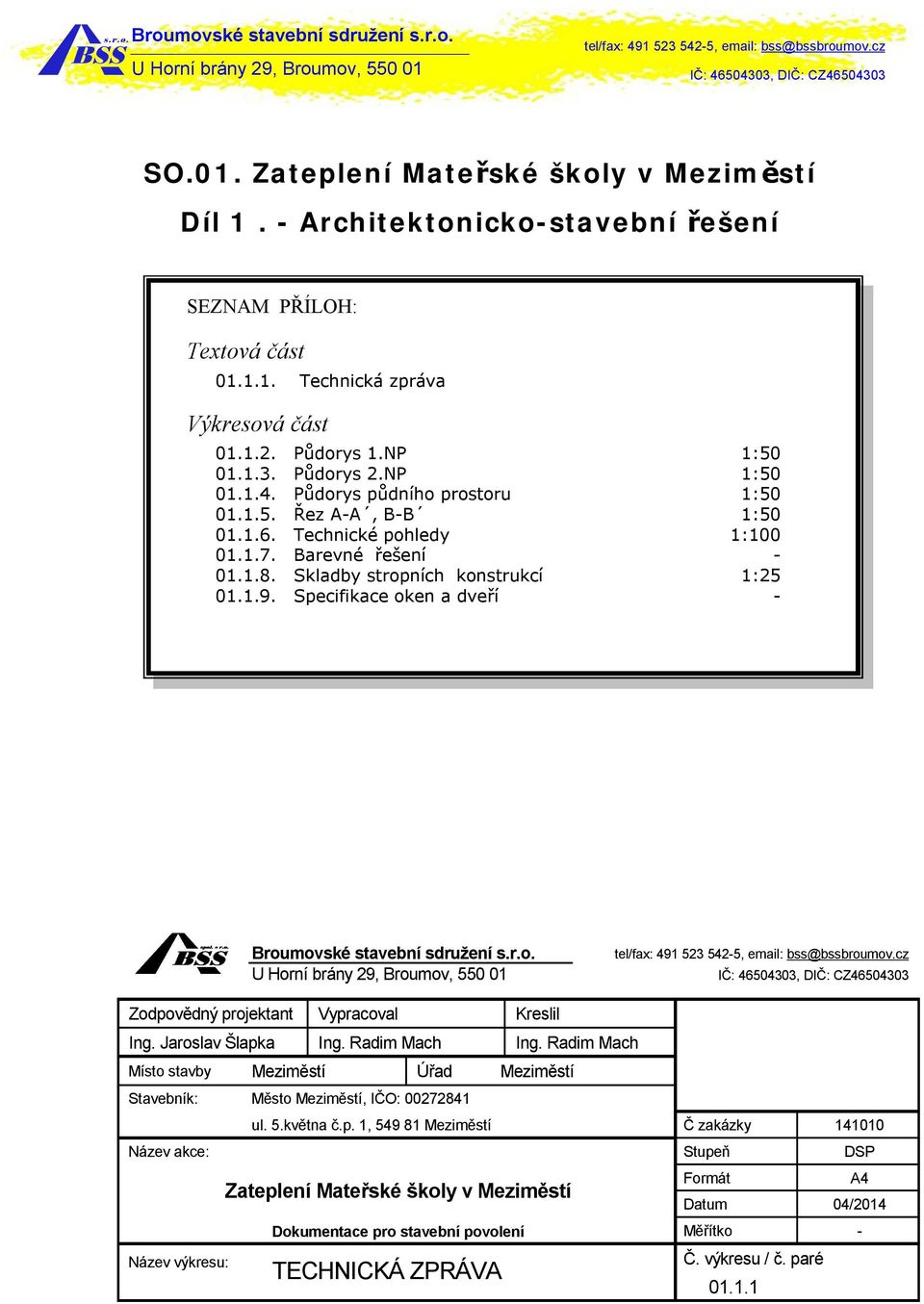

1 SO.01. Zateplení Mateřské školy v Meziměstí Díl 1. - Architektonicko-stavební řešení SEZNAM PŘÍLOH: Textová část Technická zpráva Výkresová část Půdorys 1.NP 1: Půdorys 2.NP 1: Půdorys půdního prostoru 1: Řez A-A, B-B 1: Technické pohledy 1: Barevné řešení Skladby stropních konstrukcí 1: Specifikace oken a dveří - Broumovské stavební sdružení s.r.o. Zodpovědný projektant Vypracoval Kreslil Ing. Jaroslav Šlapka Ing. Radim Mach Ing. Radim Mach Místo stavby Meziměstí Úřad Meziměstí Stavebník: Město Meziměstí, IČO: ul. 5.května č.p. 1, Meziměstí Č zakázky Název akce: Stupeň DSP Název výkresu: Zateplení Mateřské školy v Meziměstí Dokumentace pro stavební povolení TECHNICKÁ ZPRÁVA Formát A4 Datum 04/2014 Měřítko - Č. výkresu / č. paré

2 B1. Popis B1.1. Celkové urbanistické a architektonické řešení a) urbanismus - územní regulace, kompozice prostorového řešení Výběr stavebního pozemku je dán stávajícím umístěním stavby Mateřské školy. Vlastní stavba se nachází na pozemku st.p.č. 184, k.ú. Meziměstí. Rozsah stavební pozemek se nebude měněn. Pro návrh zlepšení tepelně technických vlastností se vycházelo z původní dokumentace dohledané v archívu Městského úřadu Meziměstí a z archívu projekce Broumovského stavebního sdružení. Tato dokumentace obsahuje v některých částech skladby konstrukcí, které byly podkladem pro vypracování energetického auditu a stavební části PD. V podlaze půdního prostoru byla provedena sonda odkrytím jednotlivých souvrství. Stavebně historický a geologický nebo hydrogeologický průzkum nebyl proveden. Kontaktní zateplovací systém ETICS Správný postup zpracování návrhu technologie provádění různých druhů omítek začíná zhodnocením stavu podkladních vrstev omítky. Především u oprav starých objektů se jedná o zamezení vzniku trhlin, odprýskání nebo vlhnutí zdiva. V těchto případech se musí před zahájením tepelně izolačních prací provést účinná opatření. Předchozí firmou bylo navrženo a provedeno statické zajištění objektu injektáží cementovým mlékem spodních podlažích. Musí se odstranit znečištění, zbytky omítky a jiné přečnívající části zdiva. V případě prohlubní je dobré doplnit vhodným materiálem. Veškeré kryty musí být namontovány. Stávající omítka se musí pečlivě přezkoušet, zda pod ní nejsou dutiny, nebo jestli není jiným způsobem poškozena. V případě dutiny nebo poškození se musí tato místa oklepat, zbavit staré omítky a tuto nahradit novou jádrovou omítkou. Poškozené, odprýskávající nátěry musí být odstraněny mechanicky. Upozornění: Zvýšenou pozornost je třeba věnovat použití základních nátěrů s obsahem rozpouštědel. S nalepováním desek se smí začít teprve až po dostatečném vyprchání rozpouštědla (závisí na počasí), neboť rozpouštědla by mohla tepelný izolant -desky narušit. Požadavky na podklad: Soudržnost Provedení průkazu vyhovující soudržnosti na celé ploše objektu je v případě starého nátěru a staré omítky obtížně proveditelné. Z těchto důvodů se doporučuje v uvedených případech kombinovat lepení tepelného izolantu s upevněním hmoždinkami. Méně soudržné pískující povrchy se před zateplováním obvykle napustí penetračním nátěrem podle pokynů výrobce zateplovacího systému. Zvětralé omítky a nátěry, které se odlupují nebo vytvářejí dutiny, se před zahájením zateplování odstraní. Vlhkost a salinita Stavební podklad nesmí být zjevně vlhký. Výkvěty se před realizací zateplení za sucha mechanicky odstraní. V případě většího rozsahu zasolení se odstraní i omítky a proškrábnou se případné spáry zdiva. Biotické napadení U ploch bioticky napadených (plísně, houby aj.) musí být odstraněna příčina napadení a plochy musí být bezpodmínečně ošetřeny - nejlépe za pomoci vhodných chemických prostředků podle projektu. Uvedený postup platí i v případě systémů zateplení, jež jsou založeny na upevnění tepelného izolantu pomocí lišt. Čistota Podklad před realizací zateplení musí být zbaven nečistot. Toho se dosáhne mechanickým očištěním nebo tlakovým vodním čištěním, podle charakteru zašpinění. V případě mastných nečistot je nejvhodnější způsob jejich odstranění tlakovým vodním čištěním s přídavkem povrchově aktivní látky. 2. strana z 8. stran

3 U systémů založených na upevnění tepelného izolantu pomocí lišt se běžné nečistoty zpravidla neodstraňují. Rovinnost Požadavky na rovinnost stavebního podkladu vyplývají z geometrických požadavků souvisejících ČSN. Někteří výrobci zateplovacích systémů požadavky na rovinnost konkretizují. Při jejich případném nedodržení potom doporučují většinou vyrovnání vhodnými hmotami v dostatečné lhůtě před zateplováním. Další požadavky na stavební připravenost U objektu určeného k zateplení musí být ukončeny mokré procesy (omítky, zdění, potěry) a zajištěno vyschnutí celého objektu. V místech dosavadních dilatačních spár musí být při zateplování rovněž vytvořeny dilatační spáry. Hlavní zásadou v případě prvků procházejících nebo zasahujících do zateplovacího systému je provést odpovídající opatření zabraňující průniku vody do systému; mají-li tyto prvky vysokou tepelnou vodivost (např. kovy), musí zde být vyloučena možnost vzniku tepelně technických poruch. Trhliny vzniklé v důsledku statických namáhání lze překrýt systémem jen v případě jejich statického posouzení a případného zajištění. Povrchové trhlinky je obvykle možné bez zvláštních opatření systémem překrýt. Přípravné práce a osazení pomocných prvků V rámci přípravných prací při dodatečném zateplování je třeba věnovat zvýšenou pozornost: oplechování atik, parapetních plechů, říms, markýz a balkónů, svodů hromosvodu, dešťových svodů, prvků zasahujících do dodatečného zateplení (např. držáky a konzoly, prostupy instalací, větrací prostupy, zvonkové, signalizační a komunikační zařízení, externí snímače a čidla, poštovní schránky, osvětlení, identifikační štítky a tabule, zábradlí, předsazené žaluzie, solární kolektory aj.). Především musí být zohledněna tloušťka zateplovacího systému a hmotnost připevňovaného prvku. Při dodatečném zateplování je rovněž nutno věnovat zvýšenou pozornost elektroinstalačním rozvodům. U rozvodů vedených v podkladu musí být provedena taková opatření, aby nedošlo k jejich narušení při vrtání, osazování hmoždinek a upevňování pomocných prvků. Práce na zateplovacím systému začínají jeho založením ve stanovené výškové úrovni. Upevňování izolantu na podklad probíhá od založení směrem vzhůru. Založení se provádí buď pomocí zakládacího (soklového) profilu z lehkých nekorodujících kovů, nebo bez něj, jen s použitím výztužné síťoviny a montážní latě (obvykle dřevěné). Šířka zakládacího profilu musí odpovídat tloušťce použitého tepelného izolantu. Zakládací profil, upevňovaný na podklad hmoždinkami, musí být založen vodorovně. Vzájemné napojování zakládacích profilů se provádí s mezerou 2-3mm. Lepení izolačních desek Lepící tmel se namíchá na potřebnou konzistenci s příslušným množstvím čisté vody. Nechá se asi deset minut odležet a znovu krátce promíchá. Fasádní izolační desky se musí lepit vždy zespodu nahoru na vazbu. Nanášení lepidla se provádí metodou průběžného věnce na okraji desky a přídavných lepících bodů velikosti dlaně ve středu desky, přičemž největší význam má přilepení na obvodu desky. Přířezy izolačních desek se provádějí nejlépe pomocí ruční pily s jemnými zuby. K docílení kolmého řezu používejte dorazovou lištu. U první řady izolačních desek v soklovém profilu je třeba dodržet, aby izolační desky ležely pevně na přední hraně profilu. K tomu je třeba nanést dostatečné množství lepidla na zadní stranu desky. Neustále je třeba dodržovat rovné položení desek a kontrolovat rovinu jak ve svislém, tak i vodorovném směru. Do spár mezi deskami se nesmí dostat lepidlo. Případně vzniklé spáry se vyplní klíny z isolačního materiálu. Stále se musí dbát na rovinnost plochy izolačních desek. K vyrovnání případných přesahů na spojích desek se použije brusného papíru. Vzniklý prach je třeba beze zbytku odstranit. Pro zhotovení kolmých rohů se doporučuje nalepit napřed jednu izolační desku, která nepatrně přečnívá přes roh a druhou desku k ní dorazit. Přečnívající proužek po vytvrdnutí lepidla čistě zařízněte. Desky se překládají střídavě z jedné a druhé strany, aby byly vzájemně provázány. U starých budov jsou často položena elektrická vedení a kabely antén na vnější stěně. Tyto kabely se mohou beze všeho obložit izolačním systémem, ale poloha kabelu se musí bezpodmínečně vyznačit 3. strana z 8. stran

4 při lepení desek, aby se kabel nepoškodil při montáži hmoždinek. Doplňkové spojení hmoždinkami Hmoždinky montujeme nejdříve jeden den po přilepení desek. Pokud není lepidlo ještě vytvrzené, mohlo by dojít k posunutí nebo pokřivení desek. Díry pro hmoždinky se vrtají vrátkem o průměru 8mm (popř. 10mm dle použité hmoždinky). Hmoždinky musí být zapuštěny alespoň 3 cm v masivním jádru zdiva, u méně pevných nebo porézních materiálů 6 cm. Tomu se musí přizpůsobit délka a typ použité hmoždinky a hloubka vrtání. K zatloukání použijte kladivo z plastu. Hlavy hmoždinek musí být ve stejné úrovni s povrchem izolační desky. V případě šroubových hmoždinek se použije příslušného utahovacího klíče. Při zatloukání rozpěrného trnu můžete rozpěrný účinek snížit odlomením špičky trnu. U budov nad dvě podlaží je v každém případě nutné dodatečně zajistit rohy budov podél jejich okraje vždy jednou řadou hmoždinek i v případě pevného a únosného podkladu. Zvláštní pozornost věnujte výškovým a samostatně stojícím budovám. U budov s plochou střechou je třeba dostatečné zajištění u atiky, pokud není provedeno jiným způsobem, např. lištou. Ochrana hran K vyztužení vnějších rohů a hran se používá buď ochranný profil s armovací tkaninou, nebo ochranný hliníkový profil. Profily se nalepí v celé ploše armovacím tmelem. Tkanina se překrývá v přesahu alespoň 10 cm. Rohy okenních a dveřních otvorů je možno kompletně ošetřit rohovou lištou s armovací tkaninou. Nadpraží oken a dveří se ošetří lištou s okapovým nosem a jednostranně připevněnou tkaninou. Ve svislé ploše se lišta napojí obdobně jako soklová lišta. Armovací vrstva Práškové lepidlo se smíchá s příslušným množstvím čisté vody na potřebnou konzistenci, nechá deset minut stát a znovu krátce promíchá. Před celoplošným armováním se do rohů otvorů vloží do vrstvy lepidla diagonálně výztužný pás. Armovací tmel se nanese vždy v celé šíři pásu tkaniny a síťovina se do něj vtlačí vždy s 10cm přeplátováním. Následně se ještě do mokrého tmelu nanese případně další vrstva, aby tkanina byla zcela zakryta. Celková síla armovací vrstvy se řídí druhem použitého tmelu a tkaniny. Armovací vrstva se vyrovná nerezovým hladítkem. Nanášení armovací vrstvy ve více pracovních úkonech není dovoleno. Případné dodatečné nanášení tmelu se musí provést co nejdříve, nejpozději do tří dnů. Spoje u okenních rámů jakož spodní hrana u soklových lišt a nadpraží se musí ihned ostře zaříznout. Stykové spáry Veškeré přechody mezi zateplovacím systémem a přilehlými částmi stavby nebo průniky se musí utěsnit proti přímému dešti. K tomu se používá těsnící pásek do spár, který se v rovině s povrchem izolačních desek přilepí svou samolepící stranou směrem ke stavbě a izolační deska se k němu přisadí. Šířka spáry nesmí být větší než 4-8mm. Lze také použít trvale pružný tmel, který nepropouští vlhkost. Na rozích se pásek přistřihne ke spoji a nesmí se přetahovat za roh. Následující armovací vrstva a omítka se přetáhnou přes spárový pásek a musí se řezem zednickou lžící oddělit od přiléhající části stavby. Vrchní omítka Tenkovrstvá strukturovaná omítka se nanáší po vyzrání armovací vrstvy. Podle druhu použité omítky se použije příslušná penetrace, která se nechá zaschnout do druhého dne. Potom se nerezovým hladítkem nanese omítka a stáhne na sílu zrna. Tvrdým plastovým hladítkem se strukturuje podle požadavku a použité struktury. Je třeba, aby byl nasazen dostatečný počet pracovníků, aby nedocházelo k zasychání omítky ve spojích. K vytváření struktury je dobře vyčlenit jednoho pracovníka, aby se zamezilo rozdílným rukopisům v jedné ploše. Zvláštní pozornost je třeba věnovat navázání na jednotlivých patrech lešení, aby nebyly vidět přechody. 4. strana z 8. stran

5 Ochrana stávajícího zařízení Na fasádě objektu se nacházejí skříně hlavního domovního vedení a skříň přípojky SEK a hlavní pospojování a elektroměrová skříň. Tyto skříně musí být chráněny proti poškození a musí být k nim zajištěn přístup. Kontaktní zateplovací systém bude proveden tak, aby byla zajištěna plná funkčnost otevření skříní a přístup k zařízení. Zateplení ploché střechy Ochrana stávajícího zařízení Na fasádě objektu se nacházejí elektroměrová skříň a skříň hlavního pospojování, pojistková skříň, vedení přípojky SEK. Tyto skříně musí být chráněny proti poškození a musí být k nim zajištěn přístup. Kontaktní zateplovací systém bude proveden tak, aby byla zajištěna plná funkčnost otevření skříní a přístup k zařízení. Stávající elektroměrová skříň bude demontována a nahrazena za novou menšího rozměru s umístěním tak aby nezasahoval do nově uvažovaného zateplovacího systému. Elektroměrová skříň bude předsazena od stávajícího zdivo o tl. izolantu tak, aby po aplikaci ETICS lícovala s vnější hranou. Zateplení podlahy půdního prostoru Jedná se o vícepodlažní objekt mateřské školy, která disponuje nepochozím půdním prostorem. Pro splnění tepelně technických parametrů obálky budovy se nabízí využít zateplení podlahy nepochozí půdy. Před vlastní aplikací zateplení bude provozovatelem zajištěno vyklizení půdního prostoru. Z podlahy je nutné odstranit veškerý uskladněný materiál, pozůstatky tepelné izolace včetně ochranné fólie. Před pokládkou nové vrstvy je nutné povrch zkontrolovat zda-li z dřevěného stropu nevystupují ostře předměty jako hřebíky atd., které by mohly poškodit parozábranu. Na takto připravenou podlahu je možné aplikovat pokládku separační vrstvy z netkané textilie 300g/m 2 dále PE fólii a následně ve dvou vrstvách minerální vatu. První vrstva vyplní mezery mezi krokvemi a druhá vrstva celoplošně pokryje podlahu. V půdoryse je zakreslena plocha pro realizaci dřevěné revizní lávky. Tato lávka se provede pomocí dřevěných fošen tl. 25mm podepřených na sloupkách. Revizní lávka zajišťuje přístup k oknům, komínovým tělesům a střešnímu vylezu. Uvažovaná skladba konstrukce: 1) Minerální vata (izolační rolované pásy) λ = 0,033 W/mK 180mm 2) Minerální vata (izolační rolované pásy) λ = 0,033 W/mK 50mm 3) Parozábrana PE Fólie -mm 4) Separační vrstva netkaná textilie 300g/m 2 -mm Uvažovaná skladba konstrukce: 5) Stávající dřevěná stropní konstrukce (vyklizený prostor) Uvažovaná skladba konstrukce včetně revizní lávky: 1) Dřevěné fošny 25mm 2) Minerální vata (izolační rolované pásy) λ = 0,033 W/mK 180mm 3) Minerální vata (izolační rolované pásy) λ = 0,033 W/mK 50mm 4) Parozábrana PE Fólie -mm 5) Separační vrstva netkaná textilie 300g/m 2 -mm 5. strana z 8. stran

6 5) Stávající dřevěná stropní konstrukce (vyklizený prostor) Konstrukce stropu se uvažuje nepoškozená bez napadení dřevokaznými škůdci a v suchém stavu. V případě zjištění napadení dřevěné konstrukce biologickými škůdci, je nutné nás kontaktovat pro ověření příčin poruch a pro rozhodnutí, zda je možné tento návrh použít! Zateplení podlahy balkónu Vchod pro zaměstnance je tvořen přístavbou a v druhém nadzemním podloží tvoří balkón. Dispozice přístavby je tvořena vytápěnými místnostmi (šatna, sprcha, WC zádveří). Z návrhu zpracovaného energetického auditu se uvažuje se zateplení stropní konstrukce přístřešku. Stávající podlaha balkónu je cca o 400mm pod úrovní podlahy 2.NP. Vhodnější je provedení nového souvrství z vnější strany. Uvažované souvrství: 1) Nová folie z měkčeného PVC určená k mechanickému kotvení, vyztužená polyesterovou tkaninou, fixovaná k podkladu mechanickým kotvením (Před realizací doporučujeme ověření únosnosti kotev v podkladu výtažnými zkouškami). Na základě výsledků výtažných zkoušek bude proveden kotevní plán, který zajistí dodavatel stavby. Tloušťka fólie min. 1,5mm. 2) Nová separační vrstva, textilie z netkaných polypropylenových vláken o plošné hmotnosti 300 g/m 2. 3) Nová teplená izolace, rovné desky z pěnového, samozhášivého a stabilizovaného polystyrenu, napětí v tlaku při 10% deformaci > 100 kpa v tloušťce 200mm 4) Vyrovnání podkladu dle rozsahu nerovností (např. vylití prohlubní rozehřátým asfaltem nebo směsí rozehřátého asfaltu a expandovaného kameniva, vyrovnání přířezy asfaltového pásu). Ostatní souvrství konstrukce je stávající. Při zpracovávání výše uvedeného návrhu bylo předpokládáno, že původní vrstvy střechy jsou v suchém stavu a dolní plášť střechy je proveden vzduchotěsně. V případě pochybností doporučujeme provést stavebnětechnický průzkum za účelem potvrzení těchto skutečností. Před zahájením rekonstrukce ploché střechy doporučuji provést kontrolní sondy, které potvrdí vlhkostní stav střechy zjištěný předchozí sondou, především stav dřevěného bednění. Dle ČSN při sklonech povrchu střechy do 3% nelze obvykle vyloučit na povrchu hydroizolace vznik lokálních kaluží. Při návrhu nové sklonové vrstvy nelze zanedbat původní sklonové poměry. Jímací soustava hromosvodu Ochrana před bleskem je stávající a je provedena dle ČSN Stávající svody budou demontovány pro možnost realizace ETICS. Svody ke stávajícímu uzemnění budou vedeny pod omítkou. Na tyto svody bude použit kruhový Al vodič potažený PVC např. - RD 8/PVC. Svody budou pod omítkou (v zateplení) ukotveny ve vzdálenostech cca 1 m na podpěrách vedení (např. PV1). Ve výšce přibližně 1m od země budou ve zdi instalovány krabice se zkušebními svorkami. Do těchto zkušebních svorek bude vyvedeno stávající uzemnění. Zkušební svorky budou označeny štítky s čísly. Přechodový odpor uzemnění má být do 15 ohmů. ČSN strana z 8. stran

7 Výměna oken a dveří Objekt mateřské školy má téměř vyměněné veškeré okenní a dveřní výplně. Chybí vyměnit pouze okna na jižní přístavbě (vchod a zázemí pro personál) a okno do kotelny. Dřevěné okna v severním přístřešku (vchod pro předškoláky, klienty) není zahrnuto do vytápěných prostor a dle EA není nutné tyto okna měnit s lepšími tepelně technickými parametry. Výměna vytypovaných okenních a dveřních výplní v obvodové stěně bude provedeno ve shodném rozměru, členění a způsobu otevírání. Vzhled a profilace bude co nejvíce podobná již vyměněným oknům. Předpokládá se izolační dvojsklo u g =0,9 W/m 2 K do pětikomorového profilu s provedením bíle z interiéru a imitace dřeviny z exteriéru. Stávající dvojitá a zdvojená dřevěná okna budou demontována a odvezena na skládku k likvidaci. Hlavní technologické zásady: (a) výměna okna se provádí (až na výjimky) vždy ze strany interiéru objektu, aby nedošlo k narušení venkovní fasády (b) prvním krokem je demontáž starého okna - vysazení křídel, demontáž vnitřní parapetní desky a vnějšího parapetního plechu a po naříznutí dřevěného rámu okna destruktivním způsobem jeho vyjmutí (vypáčení) z okenního otvoru (c) druhým krokem je úprava a příprava vzniklého otvoru pro montáž nového okna - očištění, odstranění uvolněných částí omítky, odstranění suti a eventuelní zednické vyspravení velkých nerovností ostění a podhledu montážní spáry (d) následuje instalace nového okna, usazení - ustavení ve vodorovném a svislém směru, fixace v konečné poloze a ukotvení příslušnými kotevními prvky (e) dalším krokem je vyplnění připojovací spáry montážní polyuretanovou (PUR) pěnou. Současná úroveň montážní technologie umožňuje aplikovat tuto pěnu až do teploty -10ºC. (f) k usazenému a ukotvenému oknu se pak namontují doplňky - vnější a vnitřní parapet. Vnější parapet se provede s rezervou pro dodateční zateplení fasády v tl. izolantu dle energetického auditu (g) po vytvrdnutí montážní pěny je provedeno zednické zapravení, vymalování (h) posledním krokem jsou dokončovací práce: očištění okna, odstranění ochranných fólií, instalace krytek, montáž žaluzií, konečné seřízení a kontrola funkčnosti okna. (i) po konečném hrubém úklidu pracoviště je dílo předáno zákazníkovi. Specifikace oken a dveří je patrné ze specifikace PSV. Vchodové dveře budou osazeny bezpečnostní vložkou, která bude navazovat na stávající systém generálního klíče. Další související činnost S ohledem na stávající nucené větraní kuchyně, některých místností a umístění nasávacího otvoru do plynové kotelny bude nutné prodloužit potrubí / otvor o tl. izolantu a opětovně namontovat krycí mřížku na izolant. Vzduchotechnické vyústky na fasádě budou opatřeny integrovanou síťkou proti hmyzu. V rámci provedení kontaktního zateplovacího systému bude nutné demontovat stávající svítidlo, informační tabule, venkovní čidlo teploty a provést jejich zpětnou montáž po aplikaci ETICS. Při obhlídce objektu bylo zjištěno uvolněné zdivo soklu u jižní přístavby. Toto zdivo bude zpevněno vápenocementovou maltou a aktivováno plastovými klíny v ložných sparách. Současně bude nutné demontovat stávající satelitní anténu, stojan na prapory a slaboproudové fasádní rozvody. V rámci zateplení obvodového pláště budou fasádní rozvody opatřeny chráničkou ve stávající trase. Satelitní anténa bude po provedení ETICS opět namontována. Konzola antény bude kotvena přes izolant do stávajícího zdiva. Pro bezproblémové provedení soklu bude nutné odstranit v části vstupu pro zaměstnance stávající keramický obklad. Pro zajištění bezbariérového vstupu severní přístavby je navrženo odstranění dvou betonových stupňů, demontáž stávající zámkové dlažby, doplnění štěrku tak, aby vznikla bezbariérová rampa v maximálním spádu 1:8. Samozřejmostí je opětovná montáž zámkové dlažby. 7. strana z 8. stran

8 Z důvodu umístění dvoukřídlových vstupních dveří a stávající niky elektroměrové skříně v blízkosti vnitřního rohu a kolize s navrženým zateplením EPS v tl. 140mm, bude nutné vstupní dveře demontovat, vyměnit za zmenšené vedlejšího křídla, tak i demontáž stávající elektroměrové skříně nahrazení za menší se zajištění minimální plochy pro navržený zakončený izolant. U hlavního vstupu do objektu je stávající závětrné zdivo do výšky cca 1150mm, které bude opatřeno kontaktní zateplovacím systémem a po demontáží oplechování bude osazena krycí deska z pískovce. V rámci provedení nového souvrství balkónu bude demontován jeden betonový stupeň a v celé ploše balkónu bude provedeno dodatečné zateplení s pokládkou nové střešní fólie (krytiny). V rámci aplikace dodatečného zateplení balkónu bude nutné demontovat stávající ocelové zábradlí, opatři jej antikorozním ochranou a provést opětovnou montáž na nové souvrství. Zábradlí bude nutné upravit tak aby nezasahovalo o okna. V současné době zasahuje do parapetu okna. Pro kompletní zateplení podlahy půdního prostoru je nutné vyměnit stávající vylez do podkroví, které bude vybavené integrovaným sklápěcím schodištěm. Soklová část zateplovacího systému z izolantu XPS bude probíhat pod úroveň terénu cca 300mm. Z tohoto důvodu bude nutné demontovat stávající okapový chodníček a po aplikaci ETICS bude chodníček položen zpět. Soklová část nové fasády bude provedena z dekorativní omyvatelné stěrky viz architektonické pohledy. Omyvatelná stěrka bude provedena do výšky min. 300mm v tl. 120mm. Ostění všech otvorů bude zatepleno EPS v tl. 30mm. Vyzděný přístřešek zásobování kuchyně bude opatřeno EPS v tl. 30mm. Stávající jímací soustava bude demontována a provedena ve shodném provedení v nových materiálech. Svody budou provedeny v integrované vrstvě izolantu. a) mechanická odolnost a stabilita Technická řešení stavby jsou navržena v souladu s požadavky vyhlášky č. 268/2009 Sb., při respektování hospodárnosti vhodná pro zamýšlené využití a současného splnění základních požadavků, kterými jsou mechanická odolnost a stabilita, požární bezpečnost, ochrana zdraví, zdravých životních podmínek a životního prostředí, ochrana proti hluku, bezpečnost při užívání, úspora energie a ochrana tepla. Stavba tyto požadavky splňuje při běžné údržbě a působení běžně předvídatelných vlivů po dobu předpokládané existence. Projektová dokumentace stavby je vypracována v souladu s vyhl. č. 268/2009 Sb. o obecných technických požadavcích na výstavbu. Bezpečnost a užitné vlastnosti stavby jsou navrženy v souladu s požární bezpečností, ochrana zdraví, zdravých životních podmínek a životního prostředí v souladu s požadavky na stavební konstrukce a technická zařízení staveb. Projektové řešení splňuje požadavky a parametry platných ČSN vztahujících se k dané věci. Použité výrobky pro stavbu musí být v souladu s zákonem č. 22/1997 Sb. o technických požadavcích na výrobky a nařízením vlády č. 163/2002 Sb. Pro stavbu jsou navrženy jen takové výrobky a konstrukce, jejichž vlastnosti z hlediska způsobilosti stavby pro navržený účel zaručují, že stavba při správném provedení a běžné údržbě po dobu předpokládané existence splňuje požadavky na mechanickou pevnost a stabilitu, požární bezpečnost, hygienu, ochranu zdraví a životní prostředí a bezpečnost při užívání. Navržená stavba současně respektuje nařízení vyhl. č. 398/2009 Sb., o obecných technických požadavcích zabezpečující bezbariérové užívání staveb. Vypracoval: Ing. Radim Mach 8. strana z 8. stran
