1 S třední škola stavební Jihlava Vodorovné nosné konstrukce 03. Dřevěné trámové stropy Digitální učební materiál projektu: SŠS Jihlava - šablony Ing. Jaroslava Lorencová 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

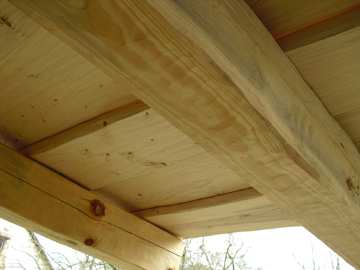

2 ..málo o dřevěných stropech. Dřevěné trámové stropy Nejjednodušší stavení původně neměla strop kouř z topeniště unikal volně do podstřeší a odtud otvory ve střeše ven. Stropy - snaha uchovat nejvíce tepla - možnost využít podstřeší - a asi i statické hledisko - stropní trámy zpevňují stěny a brání jejich borcení. Vývoj stropu - spjat s vytápěním domu Nejdříve --- dřevěný strop ve světnici = obytná místnost domue

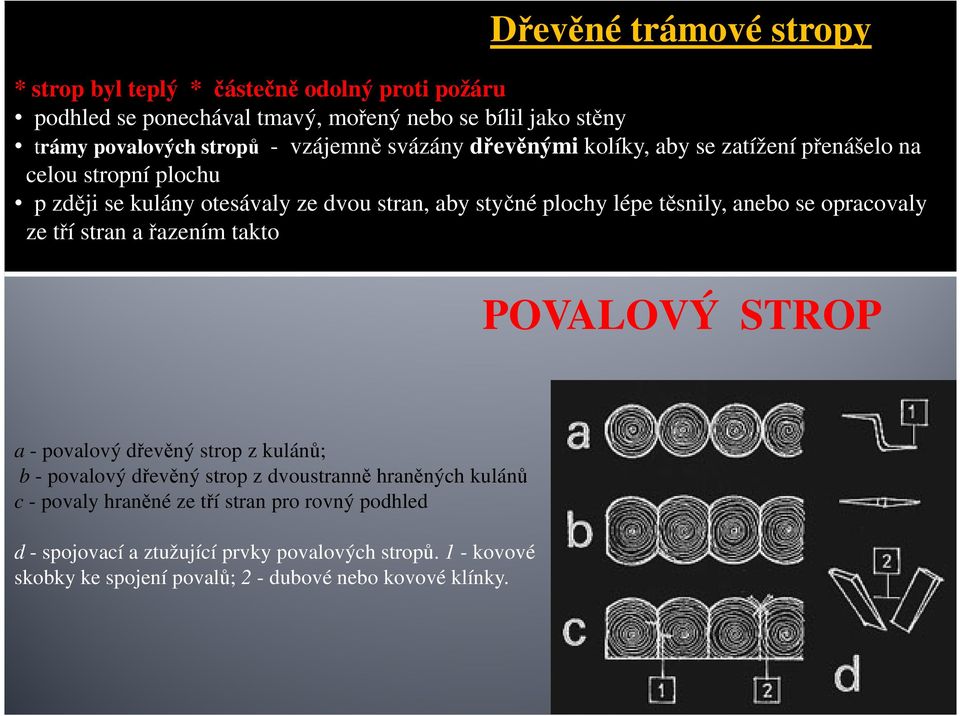

3 * strop byl teplý * částečně odolný proti požáru podhled se ponechával tmavý, mořený nebo se bílil jako stěny trámy povalových stropů - vzájemně svázány dřevěnými kolíky, aby se zatížení přenášelo na celou stropní plochu p zději se kulány otesávaly ze dvou stran, aby styčné plochy lépe těsnily, anebo se opracovaly ze tří stran a řazením takto POVALOVÝ STROP a - povalový dřevěný strop z kulánů; b - povalový dřevěný strop z dvoustranně hraněných kulánů c - povaly hraněné ze tří stran pro rovný podhled d - spojovací a ztužující prvky povalových stropů. 1 - kovové skobky ke spojení povalů; 2 - dubové nebo kovové klínky.

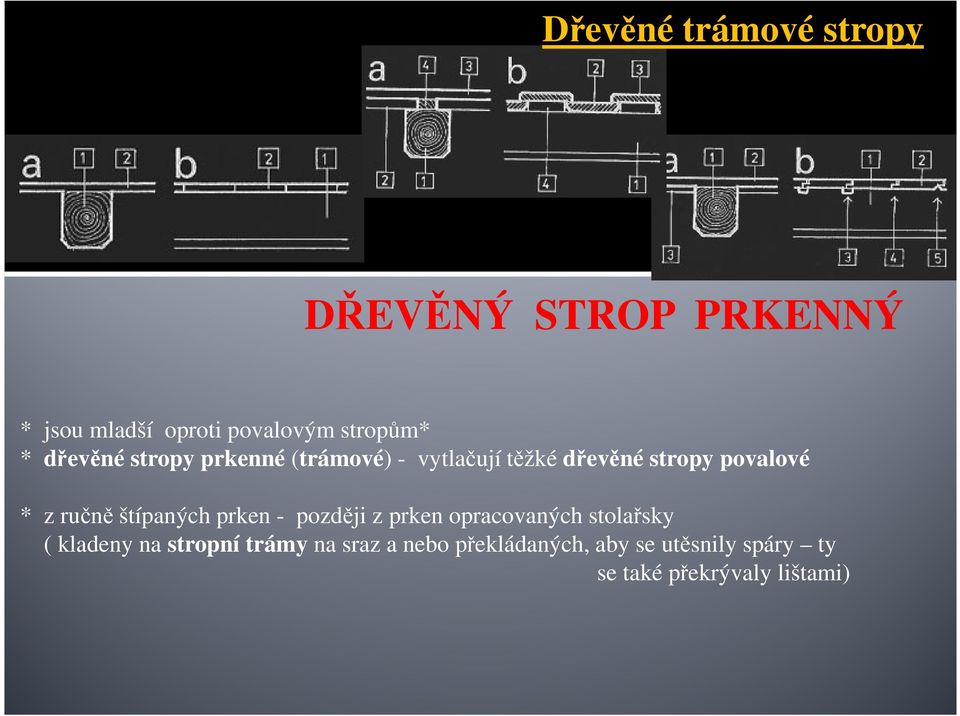

4 DŘEVĚNÝ STROP PRKENNÝ * jsou mladší oproti povalovým stropům* * dřevěné stropy prkenné (trámové) - vytlačují těžké dřevěné stropy povalové * z ručně štípaných prken - později z prken opracovaných stolařsky ( kladeny na stropní trámy na sraz a nebo překládaných, aby se utěsnily spáry ty se také překrývaly lištami)

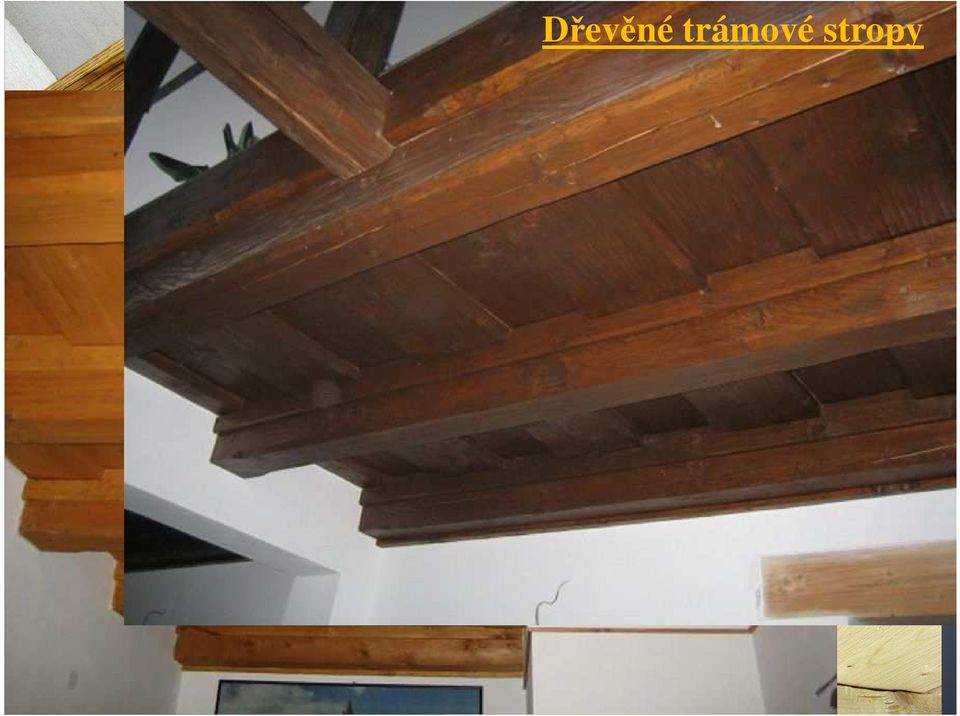

5

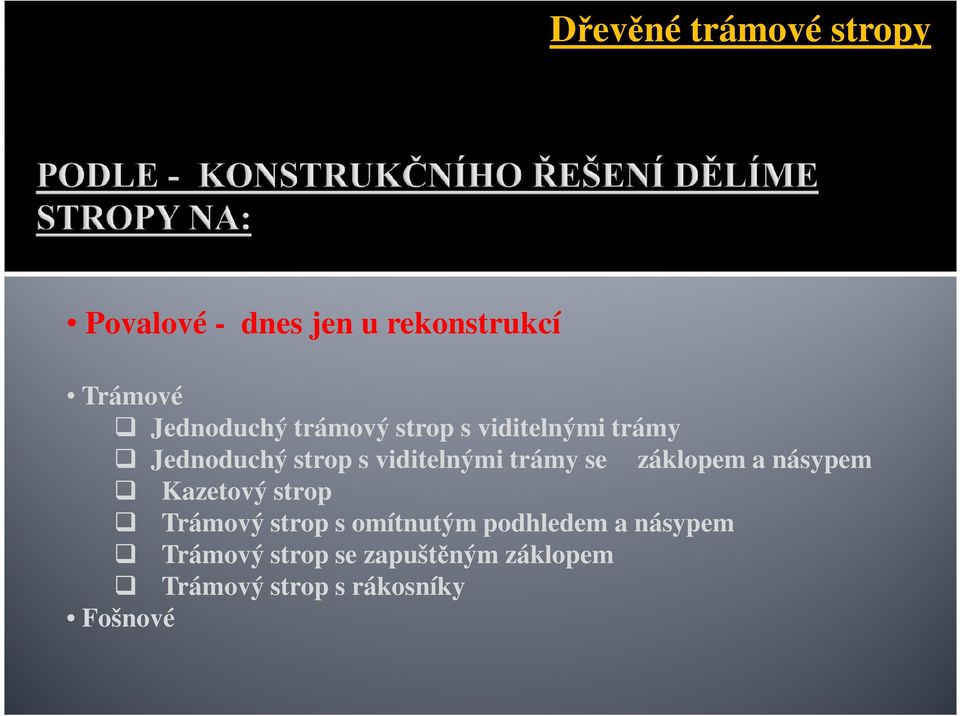

6 Povalové - dnes jen u rekonstrukcí Trámové Jednoduchý trámový strop s viditelnými trámy Jednoduchý strop s viditelnými trámy se záklopem a násypem Kazetový strop Trámový strop s omítnutým podhledem a násypem Trámový strop se zapuštěným záklopem Trámový strop s rákosníky Fošnové

7 hlavní nosný prvek = stropní trámy (stropnice) osová vzdálenost 800 až mm - uložení 150 až 200 mm Dřevěné trámové stropy TRÁMOVÝ STROP čela trámů ošetřit ochrana proti degradaci biologických činitelů mezi čelem trámu a stěnou je třeba nechat mezeru alespoň 50 mm pro odvětrání a ložnou plochu odizolovat proti vlhkosti trámy - prvky velkých průřezů (šířka 80 až 200 mm, výška 120 až 300 mm v závislosti na zatížení a rozpětí) nevyhneme se praskání trámů pokud nebudou z lepeného Je třeba to vzít v úvahu především u stropu s přiznanými trámy dřeva Na přiznané trámy se svrchu přibíjejí podlahové desky o tloušťce 30 až 45 mm nebo záklop o tloušťce 25 mm Nejtypičtější konstrukcí - trámový strop s přiznanými stropnicemi se záklopem z překládaných desek s tloušťkou 25 mm/ a hliněné mazaniny/ Hliněnou mazaninu můžeme nahradit například škvárovým násypy, v níž jsou trámce na přibití podlahy

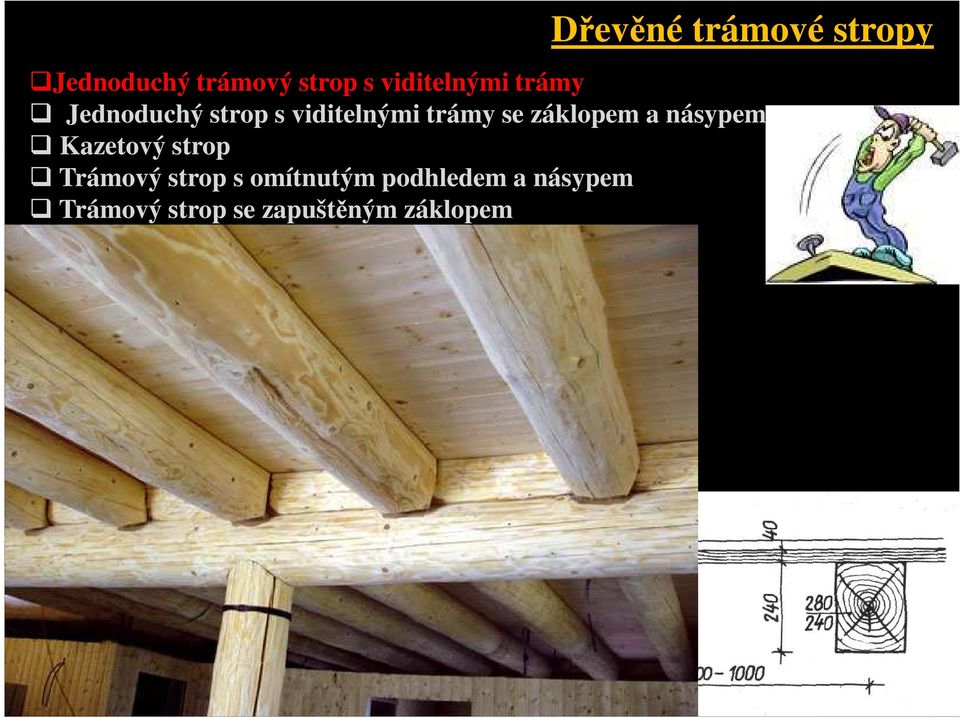

8 Jednoduchý trámový strop s viditelnými trámy Jednoduchý strop s viditelnými trámy se záklopem a násypem Kazetový strop Trámový strop s omítnutým podhledem a násypem Trámový strop se zapuštěným záklopem Trámový strop s rákosníky

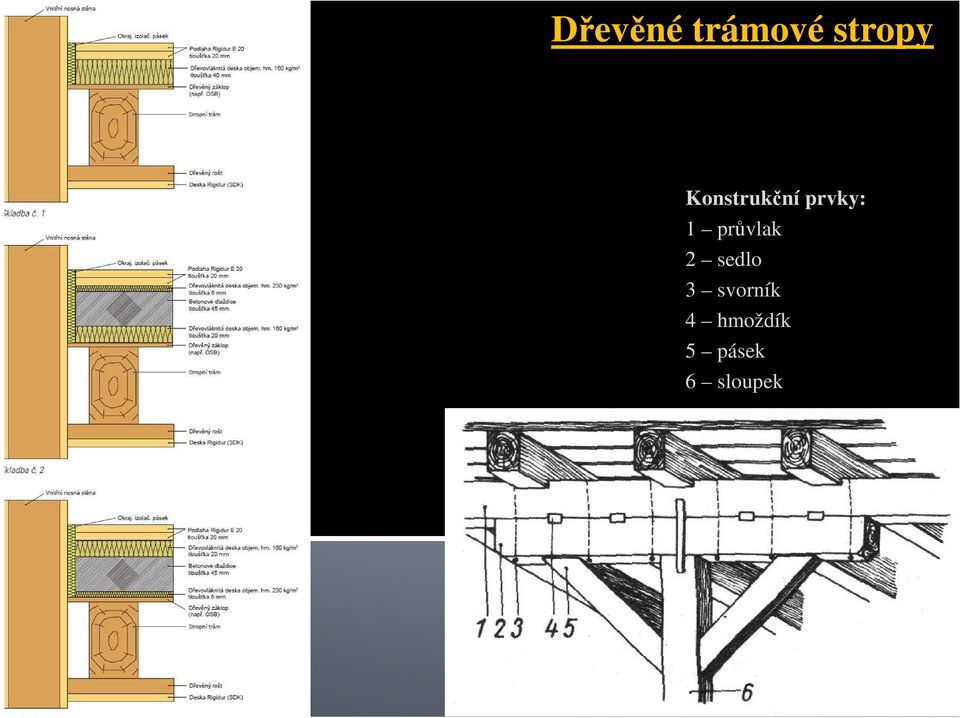

9 Konstrukční prvky: 1 průvlak 2 sedlo 3 svorník 4 hmoždík 5 pásek 6 sloupek

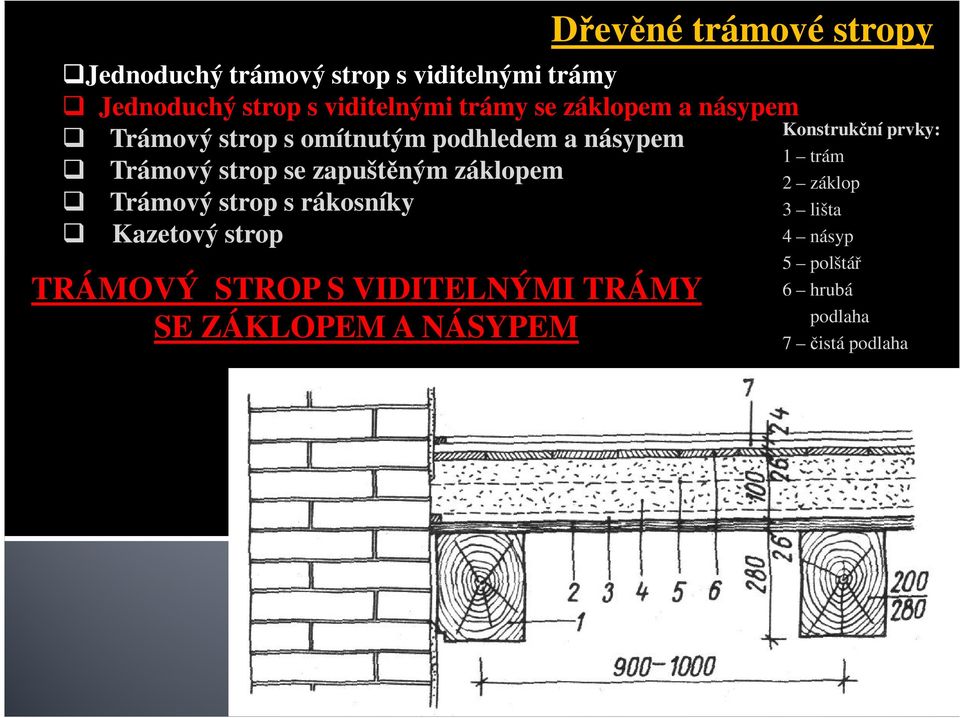

10 TRÁMOVÝ STROP S VIDITELNÝMI TRÁMY SE ZÁKLOPEM A NÁSYPEM Dřevěné trámové stropy Jednoduchý trámový strop s viditelnými trámy Jednoduchý strop s viditelnými trámy se záklopem a násypem Trámový strop s omítnutým podhledem a násypem Trámový strop se zapuštěným záklopem Trámový strop s rákosníky Kazetový strop Konstrukční prvky: 1 trám 2 záklop 3 lišta 4 násyp 5 polštář 6 hrubá podlaha 7 čistá podlaha

11 Jednoduchý trámový strop s viditelnými trámy Jednoduchý strop s viditelnými trámy se záklopem a násypem Trámový strop s omítnutým podhledem a násypem Trámový strop se zapuštěným záklopem Trámový strop s rákosníky Kazetový strop Konstrukční prvky: 1 trám 2 záklop 3 lišta 4 násyp 5 polštář 6 hrubá podlaha 7 čistá podlaha 8 podbití 9 rákosová omítka

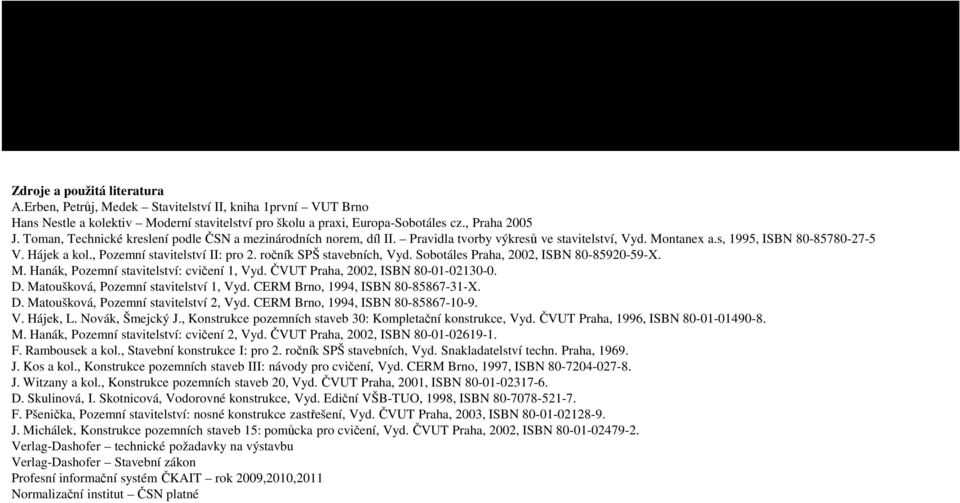

12 Zdroje a použitá literatura A.Erben, Petrůj, Medek Stavitelství II, kniha 1první VUT Brno Hans Nestle a kolektiv Moderní stavitelství pro školu a praxi, Europa-Sobotáles cz., Praha 2005 J. Toman, Technické kreslení podle ČSN a mezinárodních norem, díl II. Pravidla tvorby výkresů ve stavitelství, Vyd. Montanex a.s, 1995, ISBN V. Hájek a kol., Pozemní stavitelství II: pro 2. ročník SPŠ stavebních, Vyd. Sobotáles Praha, 2002, ISBN X. M. Hanák, Pozemní stavitelství: cvičení 1, Vyd. ČVUT Praha, 2002, ISBN D. Matoušková, Pozemní stavitelství 1, Vyd. CERM Brno, 1994, ISBN X. D. Matoušková, Pozemní stavitelství 2, Vyd. CERM Brno, 1994, ISBN V. Hájek, L. Novák, Šmejcký J., Konstrukce pozemních staveb 30: Kompletační konstrukce, Vyd. ČVUT Praha, 1996, ISBN M. Hanák, Pozemní stavitelství: cvičení 2, Vyd. ČVUT Praha, 2002, ISBN F. Rambousek a kol., Stavební konstrukce I: pro 2. ročník SPŠ stavebních, Vyd. Snakladatelství techn. Praha, J. Kos a kol., Konstrukce pozemních staveb III: návody pro cvičení, Vyd. CERM Brno, 1997, ISBN J. Witzany a kol., Konstrukce pozemních staveb 20, Vyd. ČVUT Praha, 2001, ISBN D. Skulinová, I. Skotnicová, Vodorovné konstrukce, Vyd. Ediční VŠB-TUO, 1998, ISBN F. Pšenička, Pozemní stavitelství: nosné konstrukce zastřešení, Vyd. ČVUT Praha, 2003, ISBN J. Michálek, Konstrukce pozemních staveb 15: pomůcka pro cvičení, Vyd. ČVUT Praha, 2002, ISBN Verlag-Dashofer technické požadavky na výstavbu Verlag-Dashofer Stavební zákon Profesní informační systém ČKAIT rok 2009,2010,2011 Normalizační institut ČSN platné

13 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : ing. Jaroslava Lorencová Při tvorbě byly použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na Tvorba materiálů byla financována z ESF a státního rozpočtu ČR. Provozováno Střední školou stavební Jihlava.
