AVIOTEC IP starlight 8000

Transkript

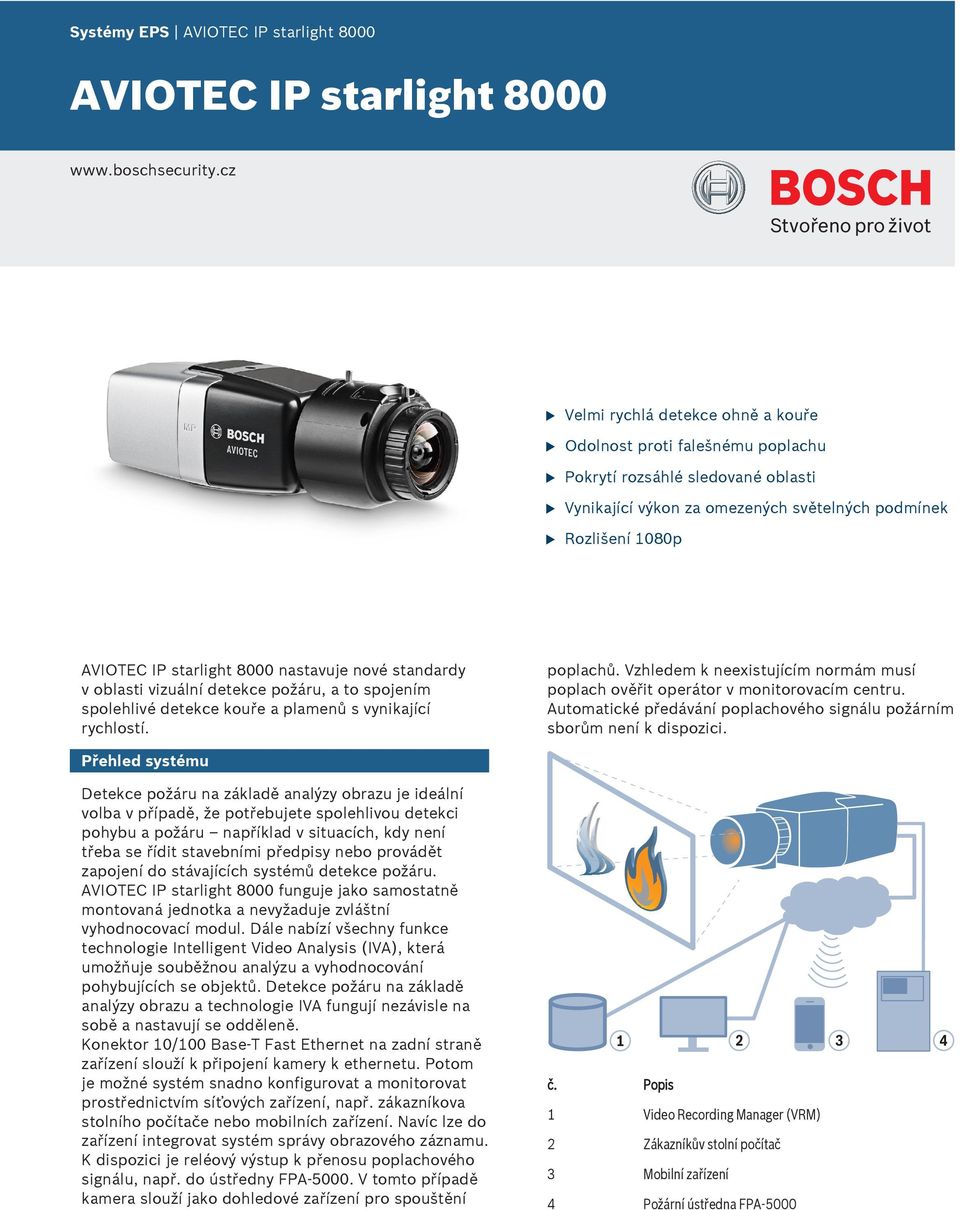

1 Systémy EPS AVIOTEC IP starlight 8000 AVIOTEC IP starlight Velmi rychlá detekce ohně a koře Odolnost proti falešném poplach Pokrytí rozsáhlé sledované oblasti Vynikající výkon za omezených světelných podmínek Rozlišení 1080p AVIOTEC IP starlight 8000 nastavje nové standardy v oblasti vizální detekce požár, a to spojením spolehlivé detekce koře a plamenů s vynikající rychlostí. poplachů. Vzhledem k neexistjícím normám msí poplach ověřit operátor v monitorovacím centr. Atomatické předávání poplachového signál požárním sborům není k dispozici. Přehled systém Detekce požár na základě analýzy obraz je ideální volba v případě, že potřebjete spolehlivo detekci pohyb a požár například v sitacích, kdy není třeba se řídit stavebními předpisy nebo provádět zapojení do stávajících systémů detekce požár. AVIOTEC IP starlight 8000 fngje jako samostatně montovaná jednotka a nevyžadje zvláštní vyhodnocovací modl. Dále nabízí všechny fnkce technologie Intelligent Video Analysis (IVA), která možňje soběžno analýz a vyhodnocování pohybjících se objektů. Detekce požár na základě analýzy obraz a technologie IVA fngjí nezávisle na sobě a nastavjí se odděleně. Konektor 10/100 Base-T Fast Ethernet na zadní straně zařízení složí k připojení kamery k ethernet. Potom je možné systém snadno konfigrovat a monitorovat prostřednictvím síťových zařízení, např. zákazníkova stolního počítače nebo mobilních zařízení. Navíc lze do zařízení integrovat systém správy obrazového záznam. K dispozici je reléový výstp k přenos poplachového signál, např. do ústředny FPA V tomto případě kamera složí jako dohledové zařízení pro spoštění č. Popis 1 Video Recording Manager (VRM) 2 Zákazníkův stolní počítač 3 Mobilní zařízení 4 Požární ústředna FPA-5000

2 2 AVIOTEC IP starlight 8000 Fnkce Rychlá a spolehlivá detekce plamenů a koře Unikátní algoritms od firmy Bosch založený na fyzikálních vlastnostech ohně detekje plameny a koř během nevěřitelně krátkého čas během analýzy obrazového záznam. Detekce požár na základě analýzy obraz fngje i za zvláště nepříznivých světelných podmínek (až do 7 lx) a detekje testovací požáry TF1 až TF8. V případě zjištění plamenů či koře má záznamový systém výhod v tom, že dokáže ověřit poplach, zrychlit záchranný řetězec a zprostředkovat přehled o sitaci pro záchranné týmy. Sledování rozsáhlých oblastí Díky optickém systém, který fngje nezávisle na prach a vlhkosti, je systém schopen sledovat rozsáhlé vnitřní prostory, které jso pro konvenční systémy limitjící. AVIOTEC IP starlight 8000 je inovativní řešení pro: Průmysl Doprava Energetika a komnální slžby Sklady Široký rozsah aplikací Systém detekce požár na základě analýzy obraz je vhodný pro různé náročné aplikace v tvrdých podmínkách, např. na ropných plošinách, nebo v místech s vysokým nebezpečím požár, např. v papírnách. Všestranné vlastnosti systém AVIOTEC IP starlight 8000 nabízejí možnost doplnění stávajících systémů nebo aplikací v nových oblastech. Individální nastavení a přizpůsobení Čas ověření, citlivost, velikost detekce a selektivní maskování koře a plamenů lze individálně konfigrovat a přizpůsobit podle požadavků zákazníka. Detekci plamenů a koře lze aktivovat a deaktivovat zvlášť. Analýza hlavních příčin Připojení kamery k systém pro správ videa poskytje možnost zjištění příčiny požár. Události lze rekonstrovat a hodnotit na základě získaného obrazového záznam. V bdocn je tak možné se nebezpečným sitacím vyhnot nebo je eliminovat. Snadná instalace Kamera může být napájena přes připojení síťovým kabelem podporjícím napájení přes síť Ethernet. Při této konfigraci je pro přenos obraz, napájení a řízení kamery vyžadováno připojení poze jedním kabelem. Požití napájení přes síť Ethernet snadňje instalaci a je levnější, protože kamery nevyžadjí místní napájecí zdroj. Kamer lze také napájet z napájecích zdrojů +12 V DC. Ke zvýšení spolehlivosti systém lze kamer sočasně připojit k napájení přes síť Ethernet i k napájecím zdroji +12 V DC. Navíc lze požít záložní zdroje UPS (Uninterrptible Power Spply), které možní nepřetržitý provoz dokonce i při přeršení dodávky elektrické energie. K zajištění bezproblémového kabelového připojení k síti kamera podporje technologii Ato-MDIX, která možňje požít kabely s přímými nebo překříženými vodiči. Certifikáty a osvědčení Standardy Emise EN třída B (2010), +AC (2011) FCC: 47 CFR 15, třída B ( ) Odolnost EN (napájení přes síť Ethernet, +12 V ss.)* (2011) EN (2006), +AC: (2008) Poplach EN třída II (2011) Bezpečnost EN UL (2. vydání) CAN/CSA-C 22.2 č Vibrace Kamera s objektivem o hmotnosti 500 g podle normy IEC (5 m/s 2, v provoz) HD SMPTE 296M-2001 (rozlišení: x 720) SMPTE 274M-2008 (rozlišení: x 1 080) Podání barev Solad se standardem ONVIF ITU-R BT.709 EN , IEC * Kapitoly 7 a 8 (požadavek na zdroj síťového napětí) se na kamer nevztahjí. Pokd je však ntné, aby systém, v němž je tato kamera požívána, vyhovoval této normě, pak msí této normě vyhovovat všechny požité napájecí zdroje. Oblast Certifikace Evropa CE FCS-8000-VFD-B Poznámky k instalaci/konfigraci Odmítntí Systémy videodetekce požár analyzjí obsah obrazového záznam. Vyhledávají příznaky požár a jso konstrovány tak, aby mohly doplnit systémy detekce požárů a činnost pracovníků ostrahy objektů v monitorovacích centrech. Ve srovnání s konvenčními systémy detekce požárů registrjí systémy videodetekce požárů větší množství podnětů v centr snímaného obraz i na jeho pozadí. Nelze zarčit, že požár bde detekován ve všech nastaveních snímání. Proto by systém videodetekce požárů měl být chápán jako pomůcka, která zvyšje pravděpodobnost brzké detekce požár, a to včetně možnosti výskyt falešných poplachů. Nelze se však spoléhat na to, že možní zjištění požár ve všech možných nastaveních obraz. Kamera msí být namontována podle následjícího schémat:

3 3 AVIOTEC IP starlight Varifokální SR megapixelový objektiv (LVF-5005C-S4109 F.01U ) 1 Držák TC9208 (TC9208 F.01U ) Technické specifikace Přehled algoritmů Plameny Koř d f w Vzdálenost od požár Šířka plamene Maximální vzdálenost od požár závisí na f w a na nastavení objektiv. Níže vedené tablky vádějí příklady maximálních vzdáleností od požár v závislosti na velikosti požár a úhl apertry objektiv kamery: maximální vzdálenost od požár v metrech (Detekce plamenů) Šířka požár [m] Úhel apertry [ ] Maximální vzdálenost od požár v metrech (Detekce koře) Úhel apertry [ ] Min. detekovaná velikost (% šířky obraz) Stopající rychlost (% výšky obraz / s) Tok zvk Standardní Odstp signál od šm Tok zvk Prostředí G.711, vzorkovací kmitočet 8 khz L16, vzorkovací kmitočet 16 khz AAC-LC, 48 kb/s při vzorkovacím kmitočt 16 khz AAC-LC, 80 kb/s při vzorkovacím kmitočt 16 khz > 50 db Plně dplexní / polodplexní Provozní teplota 20 C až +50 C Skladovací teplota 30 C až +70 C Relativní vlhkost za provoz Relativní vlhkost 20 % až 93 % Skladovací vlhkost Relativní vlhkost až 98 % Vstp/výstp Šířka koře [m] Zahrnté díly Množství Sočást 1 AVIOTEC IP starlight 8000 Analogový videovýstp Vstp adiolinky Linkový výstp zvk Konektory adio Poplachový vstp Aktivace vstp poplach Poplachový výstp konektor SMB, CVBS (PAL/NTSC), 1 Všš, 75 ohmů max. 18 Vrms při typických 18 kiloohmech 0,85 Vrms při typických 1,5 kiloohm Miniatrní monofonní 3,5 mm 2 vstpy +5 V ss. nominální; +40 V ss., max. (stejnosměrně vázaný se zdvihacím rezistorem 50 kiloohmů na +3,3 V ss.) (< 0,5 V je nízké; > 1,4 V je vysoké) 1 výstp

4 4 AVIOTEC IP starlight 8000 Vstp/výstp Napájení Napětí poplachového výstp maximálně 30 Vstř nebo +40 Vss maximální prod 0,5 A (nepřetržitý), 10 VA (poze odporová zátěž) Napájecí zdroj 12 Vss napájení prostřednictvím sítě Ethernet 48 Vss, jmenovité Ethernet Datový port Místní úložiště Vnitřní paměť RAM Slot pro paměťovo kart RJ45 RS 232/422/485 Nahrávání před poplachem 10 s Podporje karty microsdhc s kapacito až 32 GB a microsdxc s kapacito až 2 TB (pro nahrávání v rozlišení HD je doporčena karta SD třídy 6 nebo vyšší) Spotřeba prod Spotřeba energie Napájení prostřednictvím sítě Ethernet Snímací prvek Typ 750 ma (12 Vss) 200 ma (napájení přes síť Ethernet, 48 Vss) 9 W IEEE 802.3af (802.3at typ 1) třída 3 1/1,8" snímač CMOS Nahrávání Mechanické hodnoty Rozměry (š v d) Nepřetržité nahrávání, krhové nahrávání Nahrávání poplachů, dálostí a plánované nahrávání mm bez objektiv Celkový počet pixelů snímacího prvk Software Konfigrace jednotky 6,1 MP Prostřednictvím prohlížeče nebo Configration Manager Hmotnost 855 g bez objektiv Aktalizace firmwar Dálkově programovatelná Barva Kovová titanová, odstín RAL 9006 Montáž stativ Síť Protokoly Závit 1/4" 20 UNC dole a nahoře IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP/ RTCP, IGMP V2/V3, ICMP, ICMPv6, RTSP, FTP, Telnet, ARP, DHCP, APIPA (Ato-IP, link local address), NTP (SNTP), SNMP (V1, MIB- II), 802.1x, DNS, DNSv6, DDNS (DynDNS.org, selfhost.de, no-ip.com), SMTP, iscsi, UPnP (SSDP), DiffServ (QoS), LLDP, SOAP, Dropbox, CHAP, digest athentication Softwarový prohlížeč Rozlišení videa 1080p HD ( ) 720p HD ( ) 9 : 16 ve svislé poloze (oříznté) Internetový prohlížeč, Bosch Video Client nebo software od jiných výrobců D1 4 : 3 (oříznté) p SD Kódování: 704 x 480; Zobrazeno: 854 x 480 Šifrování Ethernet Možnosti připojení Optika Objímka objektiv Konektor objektiv Zaostřování Řízení clony TLS 1.0, SSL, DES, 3DES 10/100 Base-T, atomatické zjišťování rychlosti, polo/plně dplexní ONVIF Profile S, Ato-MDIX Objímka CS (objímka C s přechodovým krožkem) Standardní konektor DC clony se 4 vývody Motorizované nastavení zadního zaostření Atomatické řízení clony 432p SD p SD p SD Kódování: 352 x 240; Zobrazeno: 432 x p SD Tok videodat Komprese videa H.264 (MP), M-JPEG Toky Více konfigrovatelných toků s kompresí H. 264 a M-JPEG, konfigrovatelný snímkový kmitočet a šířka pásma. Oblasti zájm (ROI) Celkové zpoždění IP Strktra GOP Minimálně 120 ms, maximálně 340 ms IP, IBP, IBBP

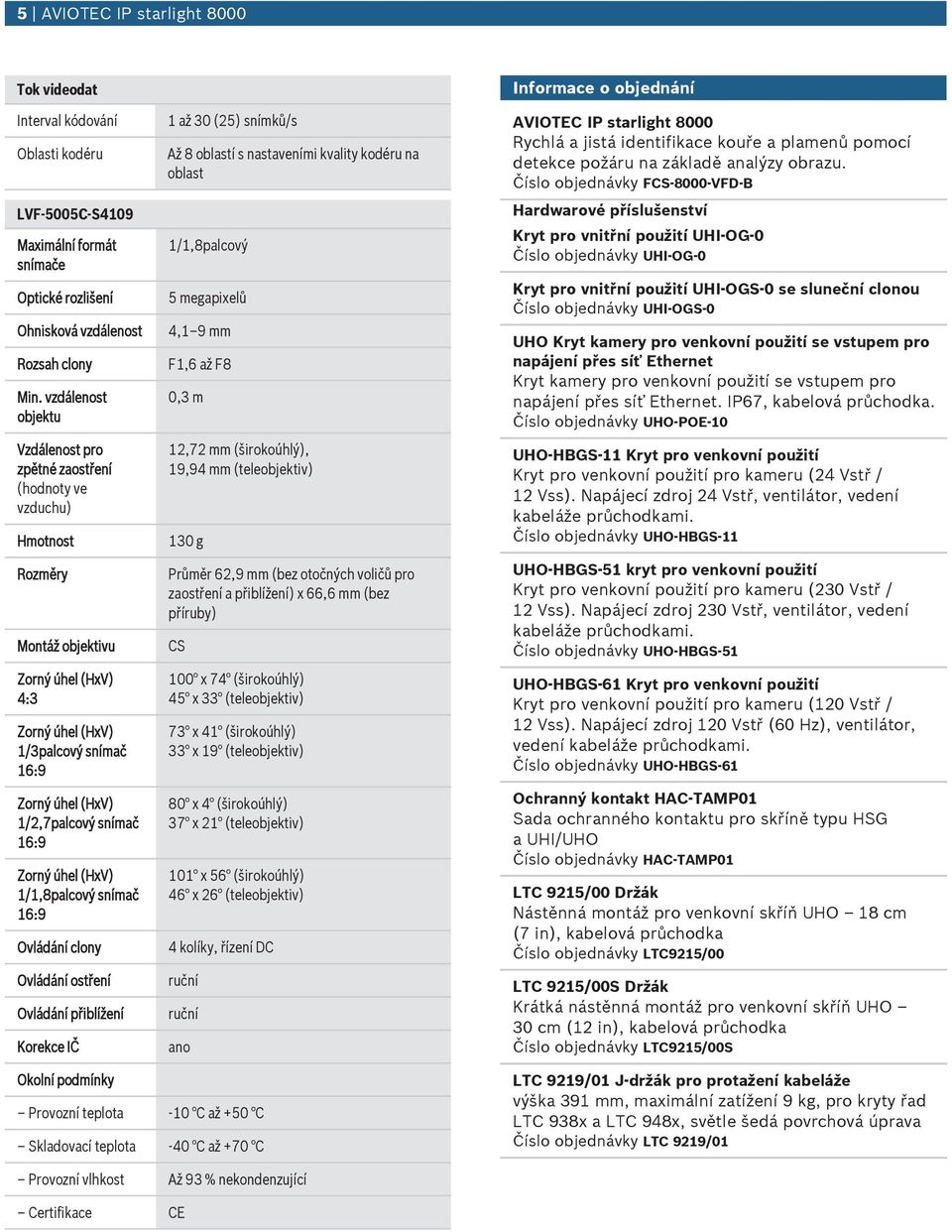

5 5 AVIOTEC IP starlight 8000 Tok videodat Interval kódování Oblasti kodér LVF-5005C-S4109 Maximální formát snímače Optické rozlišení Ohnisková vzdálenost Rozsah clony Min. vzdálenost objekt Vzdálenost pro zpětné zaostření (hodnoty ve vzdch) Hmotnost Rozměry Montáž objektiv 4:3 1/3palcový snímač 16:9 1/2,7palcový snímač 16:9 1/1,8palcový snímač 16:9 Ovládání clony Ovládání ostření Ovládání přiblížení Korekce IČ 1 až 30 (25) snímků/s Až 8 oblastí s nastaveními kvality kodér na oblast 1/1,8palcový 5 megapixelů 4,1 9 mm F1,6 až F8 0,3 m 12,72 mm (širokoúhlý), 19,94 mm (teleobjektiv) 130 g Průměr 62,9 mm (bez otočných voličů pro zaostření a přiblížení) x 66,6 mm (bez přírby) CS 100 x 74 (širokoúhlý) 45 x 33 (teleobjektiv) 73 x 41 (širokoúhlý) 33 x 19 (teleobjektiv) 80 x 4 (širokoúhlý) 37 x 21 (teleobjektiv) 101 x 56 (širokoúhlý) 46 x 26 (teleobjektiv) 4 kolíky, řízení DC rční rční ano Informace o objednání AVIOTEC IP starlight 8000 Rychlá a jistá identifikace koře a plamenů pomocí detekce požár na základě analýzy obraz. Číslo objednávky FCS-8000-VFD-B Hardwarové příslšenství Kryt pro vnitřní požití UHI OG 0 Číslo objednávky UHI-OG-0 Kryt pro vnitřní požití UHI OGS 0 se slneční clono Číslo objednávky UHI-OGS-0 UHO Kryt kamery pro venkovní požití se vstpem pro napájení přes síť Ethernet Kryt kamery pro venkovní požití se vstpem pro napájení přes síť Ethernet. IP67, kabelová průchodka. Číslo objednávky UHO-POE-10 UHO HBGS 11 Kryt pro venkovní požití Kryt pro venkovní požití pro kamer (24 Vstř / 12 Vss). Napájecí zdroj 24 Vstř, ventilátor, vedení kabeláže průchodkami. Číslo objednávky UHO-HBGS-11 UHO HBGS 51 kryt pro venkovní požití Kryt pro venkovní požití pro kamer (230 Vstř / 12 Vss). Napájecí zdroj 230 Vstř, ventilátor, vedení kabeláže průchodkami. Číslo objednávky UHO-HBGS-51 UHO HBGS 61 Kryt pro venkovní požití Kryt pro venkovní požití pro kamer (120 Vstř / 12 Vss). Napájecí zdroj 120 Vstř (60 Hz), ventilátor, vedení kabeláže průchodkami. Číslo objednávky UHO-HBGS-61 Ochranný kontakt HAC-TAMP01 Sada ochranného kontakt pro skříně typ HSG a UHI/UHO Číslo objednávky HAC-TAMP01 LTC 9215/00 Držák Nástěnná montáž pro venkovní skříň UHO 18 cm (7 in), kabelová průchodka Číslo objednávky LTC9215/00 LTC 9215/00S Držák Krátká nástěnná montáž pro venkovní skříň UHO 30 cm (12 in), kabelová průchodka Číslo objednávky LTC9215/00S Okolní podmínky Provozní teplota -10 C až +50 C Skladovací teplota -40 C až +70 C LTC 9219/01 J-držák pro protažení kabeláže výška 391 mm, maximální zatížení 9 kg, pro kryty řad LTC 938x a LTC 948x, světle šedá povrchová úprava Číslo objednávky LTC 9219/01 Provozní vlhkost Až 93 % nekondenzjící Certifikace CE

6 6 AVIOTEC IP starlight 8000 Zastopeno společností: Czech Repblic Bosch Secrity Systems s.r.o. Pod Višňovko 1661/ Praha 4, Česká Repblika Tel.: Fax: Bosch Secrity Systems s.r.o Údaje se moho změnit bez předchozího pozornění cs, V7, 07. Čvn 2016
