PT-31XL a PT-31XLPC Hořáky pro řezání plazmou. Uživatelská příručka (CZ)

Transkript

1 PT-31XL a PT-31XLPC Hořáky pro řezání plazmou Uživatelská příručka (CZ)

2 SEZNAMTE S TOUTO PŘÍRUČKOU OBSLUHU ZAŘÍZENÍ. DALŠÍ KOPIE SI VYŽÁDEJTE U DISTRIBUTORA. UPOZORNĚNÍ Tato PŘÍRUČKA je určena pro zkušenou obsluhu. Jestliže nejste zcela seznámeni se zásadami bezpečné práce se zařízeními pro obloukové svařování a řezání, doporučujeme Vám prostudovat si naši brožuru Opatření a bezpečné postupy pro obloukové svařování, řezání a drážkování, formulář NEDOVOLTE nezaškoleným osobám zařízení obsluhovat, instalovat nebo udržovat. NEPOKOUŠEJTE SE zařízení instalovat ani obsluhovat bez důkladného pročtení této příručky a jejího plného porozumění. Jestliže jste příručce neporozuměli dokonale, kontaktujte svého dodavatele pro více informací. Před instalací a jakoukoli obsluhou zařízení si přečtěte Bezpečnostní pokyny. ODPOVĚDNOST UŽIVATELE Toto zařízení bude pracovat v souladu s touto příručkou, štítky nebo s přílohami, jestliže je instalováno, obsluhováno, udržováno a opravováno ve shodě s přiloženými pokyny. Zařízení musí být pravidelně kontrolováno. Nefunkční nebo nedostatečně udržované zařízení by nemělo být používáno. Nefunkční, chybějící, opotřebované, poškozené nebo znečištěné součásti by měly být ihned vyměněny. Stane-li se oprava nebo výměna nezbytnou, výrobce doporučuje podat písemnou nebo telefonickou žádost o servisní pokyny u autorizovaného distributora, u kterého bylo zařízení zakoupeno. Zařízení ani žádná jeho část by neměla být zaměňována bez předchozího písemného souhlasu výrobce. Uživatel zařízení nese plnou odpovědnost za poruchy vzniklé v důsledku nesprávného používání, špatné údržby, poškození či záměny provedené kýmkoliv jiným než výrobcem či servisem výrobcem stanoveným. 6

3 OBSAH Oddíl / Nadpis Strana 1.0 Bezpečnostní opatření Popis Popis Příslušenství Technické údaje (nezbytné pro CE) Instalace / Obsluha Kontrola hořáku / spotřebních součástek Demontáž hořáku - vyjmutí spotřebních součástek Instalace spotřebních součástek - sestavení hořáku Údržba Údržba Opětovná montáž spínače hořáku Náhradní díly Definice Objednání Náhradní díly k PT-31XL a PT-31XLPC

4 OBSAH 8

5 ODDÍL 1 BEZPEČNOSTNÍ OPATŘENÍ 1.0 Bezpečnostní opatření Uživatel svařovacího a plazmového řezacího zařízení ESAB nese plnou zodpovědnost za zajištění toho, aby každý, kdo pracuje se zařízením nebo v jeho blízkosti, dodržoval všechna příslušná bezpečnostní opatření. Bezpečnostní opatření musí vyhovovat požadavkům, které se týkají tohoto druhu svařovacího nebo plazmového řezacího zařízení. Následující doporučení by měla být dodržována jako doplněk ke standardním předpisům, které se týkají pracoviště. Veškeré práce musí provádět kvalifikovaní pracovníci dobře obeznámení s obsluhou svařovacího nebo plazmového řezacího zařízení. Nesprávná obsluha zařízení může vést k nebezpečným situacím, které mohou mít za následek poranění obsluhy nebo poškození zařízení. 1. Každý, kdo používá svařovací nebo plazmové řezací zařízení, musí být plně seznámen s: - jeho obsluhou - umístěním nouzových vypínačů - jeho funkcí - příslušnými bezpečnostními opatřeními - svařováním, plazmovým řezáním nebo s obojím 2. Obsluha musí zajistit, aby: - se nikdo neoprávněný nenacházel při spuštění zařízení v jeho pracovním prostoru. - nikdo nebyl během hoření oblouku bez náležité ochrany. 3. Pracoviště musí: - být vhodné pro daný účel - být chráněno před průvanem 4. Pomůcky osobní ochrany: - Vždy noste doporučené ochranné pomůcky, jako jsou ochranné brýle, nehořlavý oděv a ochranné rukavice. - Nenoste volné doplňky, jako jsou šály, náramky, prsteny atd., kterými byste mohli zachytit nebo si způsobit popáleniny. 5. Obecná opatření: - Ujistěte se, že je zemnicí kabel bezpečně připojen. - Pracovat na vysokonapěťovém zařízení smí pouze kvalifikovaný elektrotechnik. - Patřičné hasicí zařízení můsí být jasně označeno a po ruce. - Mazání a údržba zařízení se nesmí provádět za provozu. 9

6 ODDÍL 1 BEZPEČNOSTNÍ OPATŘENÍ SVAŘOVÁNÍ A PLAZMOVÉ ŘEZÁNÍ MŮŽE ZPŮSOBIT ZRANĚNÍ VÁM I OSTATNÍM. PŘI SVAŘOVÁNÍ NEBO ŘEZÁNÍ DODRŽUJTE BEZPEČNOSTNÍ OPATŘENÍ. VYŽÁDEJTE SI BEZPEČNOSTNÍ PŘEDPISY SVÉHO ZAMĚST- NAVATELE, KTERÉ BY MĚLY VYCHÁZET Z MOŽNÝCH RIZIK UVÁDĚNÝCH VÝROBCEM. ÚRAZ ELEKTRICKÝM PROUDEM - Může být smrtelný. - Nainstalujte a uzemněte svařovací nebo plazmovou řezací jednotku v souladu s příslušnými předpisy. - Nedotýkejte se živých elektrických součástek ani elektrod holou kůží, vlhkými rukavicemi nebo vlhkým oděvem. - Izolujte se od uzemnění a od svařovaného předmětu. - Ujistěte se, že je Váš pracovní postoj bezpečný. KOUŘ A PLYNY - Mohou být zdraví nebezpečné. - Držte hlavu stranou od plynných zplodin. - Používejte ventilaci, odsávání u oblouku nebo obojí, aby se plynné zplodiny nedostaly do oblasti dýchacích cest a okolního prostoru. ZÁŘENÍ OBLOUKU - Může způsobit poranění očí a popálení pokožky. - Chraňte svůj zrak a tělo. Používejte správné svářečské štíty a ochranné brýle a noste ochranný oděv. - Chraňte osoby v okolí vhodnými štíty nebo clonami. NEBEZPEČÍ POŽÁRU - Jiskry (odstřikující žhavý kov) mohou způsobit požár. Zajistěte, aby se v blízkosti nenacházely žádné hořlavé materiály. HLUK - Nadměrný hluk může poškodit sluch. - Chraňte svoje uši. Používejte protihluková sluchátka nebo jinou ochranu sluchu. - Varujte osoby v okolí před tímto nebezpečím. PORUCHA - V případě poruchy přivolejte odbornou pomoc. PŘED INSTALACÍ A POUŽÍVÁNÍM ZAŘÍZENÍ SI PROSTUDUJTE UŽIVATELSKOU PŘÍRUČKU TAK, ABYSTE JÍ ROZUMĚLI. CHRAŇTE SEBE I OSTATNÍ! 10

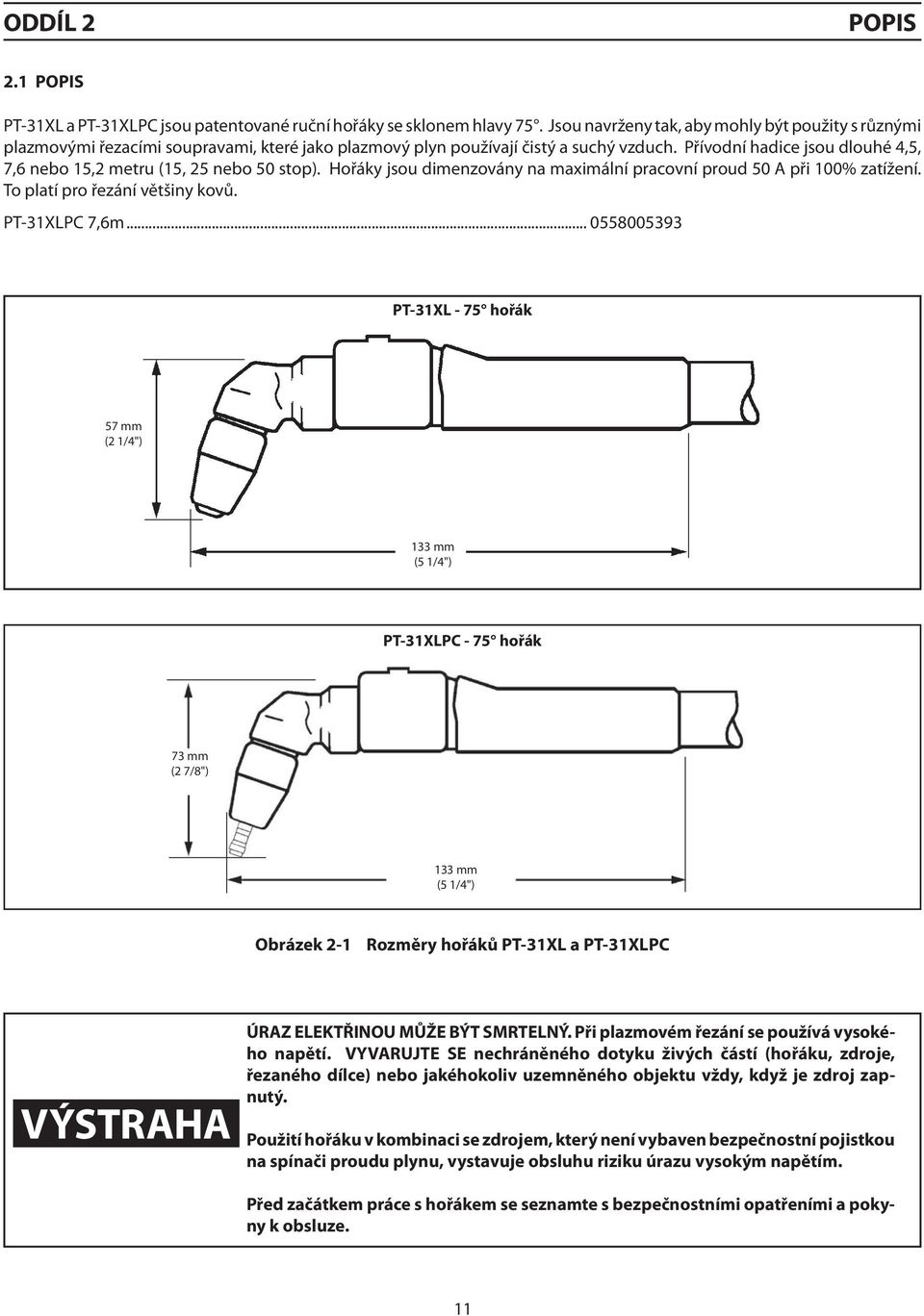

7 ODDÍL 2 POPIS 2.1 POPIS PT-31XL a PT-31XLPC jsou patentované ruční hořáky se sklonem hlavy 75. Jsou navrženy tak, aby mohly být použity s různými plazmovými řezacími soupravami, které jako plazmový plyn používají čistý a suchý vzduch. Přívodní hadice jsou dlouhé 4,5, 7,6 nebo 15,2 metru (15, 25 nebo 50 stop). Hořáky jsou dimenzovány na maximální pracovní proud 50 A při 100% zatížení. To platí pro řezání většiny kovů. PT-31XLPC 7,6m PT-31XL - 75 hořák 57 mm (2 1/4") 133 mm (5 1/4") PT-31XLPC - 75 hořák 73 mm (2 7/8") 133 mm (5 1/4") Obrázek 2-1 Rozměry hořáků PT-31XL a PT-31XLPC ÚRAZ ELEKTŘINOU MŮŽE BÝT SMRTELNÝ. Při plazmovém řezání se používá vysokého napětí. VYVARUJTE SE nechráněného dotyku živých částí (hořáku, zdroje, řezaného dílce) nebo jakéhokoliv uzemněného objektu vždy, když je zdroj zapnutý. Použití hořáku v kombinaci se zdrojem, který není vybaven bezpečnostní pojistkou na spínači proudu plynu, vystavuje obsluhu riziku úrazu vysokým napětím. Před začátkem práce s hořákem se seznamte s bezpečnostními opatřeními a pokyny k obsluze. 11

8 ODDÍL 2 POPIS 2.2 PŘÍSLUŠENSTVÍ Pro údržbu hořáku s minimálními prostoji je doporučena sada náhradních dílů, která je dodávána s každou plazmovou řezací soupravou. PowerCut-650, sada náhradních dílu POUZE pro PCM-500i a alternativně pro HandyPlasma 550 Sada náhradních dílu 35/40 A XT (prodloužená životnost) PCM-500i, PowerCut-650, HandyPlasma 550 a HandyPlasma 380 Standardní sada náhradních dílu 30/40 A (vysoký výkon) Popis * Také viz tabulky 5-2 a 5-3. Poznámka Vysoce výkonná sada ( ) je preferovaná a je zahrnuta ve všech výše uvedených plazmových řezacích systémech. P/N (alternativní P/N) Tabulka 2-1 Obsah sad náhradních dílů: P/N /40 A * Čísla (P/N) sad náhradních dílů pro PT-31XL and PT-31XLPC P/N /40 A P/N A / HP-50 (pouze Evropa) P/N A / Caddycut (pouze Evropa) P/N A / PC (pouze Evropa) Tepelný štít Dlouhý tepelný štít "CE" (36284) Vysoce výkonná tryska 30/40 A (20860) 3 3 Tryska s prodlouženou životností 35/40 A (21008) 3 Tryska, 50 A (20861) 3 Vířič (20463) Elektroda (20862) O-kroužek (950790) 1 Mazivo 7 g (0,25 ounce) (17672) Sada na měření průtoku plazmového plynu: Pomocí tohoto zařízení lze měřit okamžitý průtok plazmového plynu hořákem, což je užitečné při odstraňování závad Sada vodicích nástrojů: Sada dodávaná v plastovém kufříku obsahuje přípravky pro řezání přímých a kruhových tvarů železných i neželezných kovů. Deluxe, poloměr 44, mm (1-3/4" - 42") Základní, poloměr 44,5-710 mm (1-3/4-28 )

9 ODDÍL 2 POPIS 2.3 TECHNICKÉ ÚDAJE (nezbytné pro CE) a. Princip: Ruční hořák používaný pro řezání plazmou b. Způsob vedení: Ruční c. Třída napětí: M (113 V špičkové napětí až 400 V špičkové napětí) Zapalovací napětí: ~ 8000 V Stabilizační napětí: = 200 VDC d. Maximální jmenovitý proud: 50 A Maximální proud při 100% zatížení: 50 A Typický plyn: 120 l/min. při 5,5 bar (254 cfh při 80 psi) e. Max. a min. tlak plynu na přívodu: 4,8 až 5,9 bar (70 až 86 psi) f. Způsob chlazení: Vzduchem g. Stupeň pomocné elektrické kontroly v hořáku: N/A h. Požadavky na připojení hořáku: Klíče a šroubovák i. Nezbytné informace o bezpečné obsluze hořáku: Viz všechna bezpečnostní opatření uvedená v manuálu j. Nezbytné informace o bezpečné obsluze plazmového řezacího hořáku a o funkci blokovacích a bezpečnostních zařízení: Hořák vyhovuje ve smyslu požadavků na bezpečnostní systém pneumatického blokování. Blokovací mechanismus odpojí hořák, pokud jsou odstraněny součástky zakrývající elektrodu (především ochranná čepička). Aby mohl blokovací systém správně pracovat, musí elektroda hořáku zůstat v ochranné čepičce. Nepokoušejte se montovat elektrodu na hořák, pokud není správně umístěna (spolu s dalšími součástkami) uvnitř ochranné čepičky. k. Typy zdrojů pro plazmové řezání, které lze s hořákem bezpečně použít: PCM-500i, PowerCut 650, HandyPlasma 550, HandyPlasma 380, HandyPlasma 50 a Caddycut. I. Řezací výkon: Viz grafy 2-1a a 2-1b na následující straně: 13

10 ODDÍL 2 POPIS Rychlost, mm/min Rychlost, in/min Tloušťka oceli, mm 0 0 0,125 0,25 0,375 0,5 0,625 Tloušťka oceli, in. Graf 2-1a Řezné parametry při 35 A Rychlost, mm/min A Rychlost, in/min A Tloušťka oceli, mm ,125 0,25 0,375 0,5 0,625 Tloušťka oceli, in. 0,75 Graf 2-1b Řezné parametry při 50 A 14

11 ODDÍL 3 INSTALACE / OBSLUHA 3.1 KONTROLA HOŘÁKU / SPOTŘEBNÍCH SOUČÁSTEK Pro podrobný postup instalace a obsluhy se řiďte veškerými pokyny týkajícími se hořáku v příručce k plazmového systému přibalené k Vaší řezací soupravě. Bez dodržování těchto pokynů hořák NEINSTALUJTE ani se s ním NESNAŽTE PRACOVAT. Podmínky, za kterých je během řezání plazmou nutné dodržovat speciální opatření: 1. Viz obecná upozornění v příručce. 2. Neprořezávejte uzavřené nádoby. Může dojít k explozi. Před kontrolou nebo výměnou spotřeb. součástek se ujistěte, zda je vypínač na zdroji v pozici VYPNUTO (OFF) a primární přívod elektrické energie je odpojen. DBEJTE, aby byl v hořáku namontován vířič. V opačném případě by došlo ke kontaktu trysky s elektrodou, který by na trysku přivedl vysoké napětí. Dotyk obsluhy s řezaným dílcem nebo s tryskou by pak mohl způsobit vážné zranění elektrickým proudem nebo i smrt. 1. Pravidelně kontrolujte tepelný štít, elektrodu, trysku a vířič. V případě opotřebení nebo poškození je vyměňte. 2. Pravidelně kontrolujte sestavu napájecího kabelu. Pokud je ochraný plášť někde proříznut nebo dochází k únikům plynu, vyměňte poškozenou sestavu. 3. Přestaňte používat hořák, jestliže elektroda vyhoří na délku menší než 16 mm (0,63 inch), jak je vidět na obrázku 3-1. Hlava hořáku obsahuje ventil regulující proud plynu, který spolupracuje se spínačem proudu plynu a s obvody zdroje. Tento systém zabraňuje připojení hořáku k vysokému napětí, pokud by byl spínač náhodně sepnut a tepelný štít nebyl nasazen. UVEDENÝ PATENTOVANÝ BEZPEČNOSTNÍ SYSTÉM MAJÍ POUZE HOŘÁKY FIRMY ESAB. PROTO HOŘÁK VŽDY NAHRAZUJTE POUZE VHODNÝM HOŘÁKEM VYROBENÝM FIRMOU ESAB. 4. Ventil regulující proud plynu je součástí bezpečnostního blokovacího systému a je nastálo připevněn k hlavě hořáku. V případě závady na tomto ventilu musí být vyměněna celá hlava. Pokud při sestavování čela hořáku přitlačíte na elektrodu, můžete cítit mírný odpor pružiny, která uzavírá kuličku ventilu. Poznámka Sedlo elektrody je připevněno k čelu hořáku. Pokud používáte spotřební součástky XT, zkontrolujte, zda je pod sedlem přimontován plunžr P/N (20324). Pokud schází, demontujte sedlo a plunžr instalujte. Dbejte, aby bylo sedlo pevně dotaženo klíčem, ale NESMÍ být přetaženo. 3.2 DEMONTÁŽ HOŘÁKU - VYJMUTÍ SPOTŘEBNÍCH SOUČÁSTEK 1. Při demontáži čela držte hořák štítem vzhůru, jak je vidět na obrázku 3-2. Zabráníte tak vypadnutí trysky, elektrody a vířiče po sejmutí štítu. 2. Pokud je hořák upnutý a nelze ho otočit směrem vzhůru, lze použít alternativní metodu demontáže. Ta spočívá ve vyjmutí elektrody, vířiče a trysky výše uvedeným postupem, ovšem je třeba dávat pozor, aby díly neupadly a nepoškodily se. 15

12 ODDÍL 3 INSTALACE / OBSLUHA 3.3 INSTALACE SPOTŘEBNÍCH SOUČÁSTEK - SESTAVENÍ HOŘÁKU Poznámka Naneste malé množství maziva (17672), které je součástí sady náhradních dílů, na tepelný štít nebo na o-kroužek podle obrázku 3-1. Vždy, když sejmete štít, zkontrolujte, zda o-kroužek není poškozen. Pokud je třeba, vyměňte jej. Číslo dílu o-kroužku je (950790). 1. Otočte hořák čelem vzhůru a sestavte elektrodu, vířič, tryku a tepelný štít v pořadí podle obrázku 3-2. Vířič je symetrický a může být tedy nasazen libovolnou stranou. Tepelný štít těsně dotáhněte tak, aby součástky pevně přiléhaly k sobě navzájem i k hlavě hořáku. Tepelný štít nepřetahujte. 2. Pokud je hořák upnutý a nelze ho otočit směrem vzhůru, lze použít alternativní metodu montáže. Ta spočívá v sestavení elektrody, vířiče a trysky výše uvedeným postupem a jejich vložení do tepelného štítu. Poté tepelný štít přišroubujte směrem vzhůru k tělu hořáku. Mazivo lze nanést na O-kroužek nebo na tepelný štít Tepelný štít Tryska Vířič Elektroda *Plunžr Hořák Sedlo 16 mm (0,63") Minimálně "XT" elektroda Vyměňte elektrodu pokud se opotřebuje na délku 16 mm (0,63"). Obrázek 3-1 Údržba O-kroužku a elektrody Obrázek 3-2 Sestavení součástí čela *Poznámka: Plunžr, P/N (20324), se používá pouze se spotřebními součástkami "XT". 16

13 ODDÍL 4 ÚDRŽBA 4.1 ÚDRŽBA Pravidelně kontrolujte napájecí kabel a vodiče ke spínači v přívodní hadici. Pokud je ochranný plášť někde proříznut nebo dochází k únikům plynu, vadný díl vyměňte. Před prováděním jakékoliv údržby hořáku se ujistěte, zda HLAVNÍ VYPÍNAČ (POWER) na zdroji je v pozici VYPNUTO (OFF) a PRIMÁRNÍ PŘÍVOD ENERGIE je ODPOJEN Demontáž přívodní hadice (viz obrázek 4-1) Narovnejte hadici. Stáhněte oporu hadice a odstraňte pásku navinutou okolo spojek vodičů ke spínači. Uvolněte spínač přeříznutím vodičů v blízkosti spojek. Náhradní spínače mají obzvlášť dlouhé vodiče, aby byla kompenzována jakákoliv ztráta způsobená odříznutím. Sejměte gumovou manžetu ze vstupního konce kabelu. Odstraňte pásku, která zajišťuje plášť na obou koncích. Stáhněte plášť s kabelu (přes malou přípojku na konci hořáku). Poznámka Vodiče spínače omotané okolo napájecího kabelu jsou na několika místech zajištěny páskou. Během demontáže JE NEZBYTNÉ povolovat přípojky dvěma klíči. Jinak může dojít k vážnému zranění obsluhy. 8. Nyní je možno sejmout vodiče, zástrčku vodiče ke spínači a objímku. Viz obrázek 4-1, krok 3. UPOZORNĚNÍ NEODSTRAŇUJTE bílou pásku, která tvoří nákružek kolem obou konců napájecího kabelu. Plášť je přichycen ke kabelu před tímto nákružkem, který zabraňuje plášti ve sklouzávání po kabelu. Náhradní kabely tyto nákružky mají. Pokud je nutné vyměnit vodiče ke spínači, použijte SPLÉTANÝ IZOLOVANÝ MĚDĚNÝ VODIČ 16 AWG, 600 V, 90 C (194 F). 9. Pro opětovnou montáž platí opačný postup. 4.2 Změna polohy spínače hořáku V některých případech je vhodnější otočit spínač o 180 oproti běžné poloze. Aby bylo možno otočit spínač na hořáku, stáhněte oporu hadice a odstraňte pásku přichycující vodič spínače k napájecímu kabelu. Potom otočte spínač, přichyťte páskou vodiče a nasuňte oporu zpět na místo. Viz obrázek 4-1. Poznámka Pokud na vnitřní stranu opory hadice nanesete tenkou vrstvu silikonového maziva P/N (17672), které je součástí sady náhradních dílů, usnadní se tím její nasazení. 17

14 ODDÍL 4 ÚDRŽBA Během opětovné montáže JE NEZBYTNÉ bezpečně dotáhnout přípojky dvěma klíči. (Výrobce doporučuje utahovací moment 3,39 Nm nebo 30 in.lbs). Pokud tak neučiníte, může dojít k vážnému zranění obsluhy. 1 Stáhněte oporu hadice. Odstraňte pásku držící spojky. 2 Stáhněte spínač a objímku s rukojeti. Přeřízněte vodiče u spojky, aby bylo možno vyměnit spínač. Odšroubujte rukojeť a napájecí kabel od hlavy hořáku. 3 Obrázek 4-1 Postup demontáže napájecího kabelu a spínače 18

15 ODDÍL 5 NÁHRADNÍ DÍLY 5.1 Definice Spotřební součástky "XT" - Používají se u produktů vyráběných v současnosti (HandyPlasma 380, HandyPlasma 550, PCM-500i, PowerCut 650, Caddycut a HandyPlasma-50) a u starších produktů vyrobených po roce Standardní spotřební součástky / Odolné spotřební součástky - Dostupné jako podpora pro stroje vyrobené do roku 1990 (PCM-32i, PCM-50 a PCM-31) a sestavy spotřebních součástek. Jsou to součástky, které byly pro tento hořák původně navrženy. Vysoce výkonná tryska - Umožňuje dosahovat maximálních řezných rychlostí a tlouštěk. Tryska s prodlouženou životností - Tryska dosahuje lepší životnosti, avšak na úkor špičkových řezných rychlostí a tlouštěk. 5.2 Objednání Doporučujeme pro toto zařízení používat pouze originální součástky a výrobky ESAB. Zajistíte tak jeho správnou funkci. Používání součástek nevyrobených firmou ESAB může být důvodem pro zrušení záruky. Číslo modelu a sériové číslo plazmového zdroje energie mějte po ruce pro případ jakýchkoliv dotazů ohledně požadovaných součástek. Náhradní díly si můžete objednat u svého distributora výrobků ESAB. Při objednávání náhradních dílů nezapomeňte uvést veškeré zvláštní pokyny pro přepravu. Nahlédněte do pasáže Kontakty na poslední straně této příručky, kde naleznete seznam telefonních čísel poskytujících služby zákazníkům. 5.3 Náhradní díly pro PT-31XL a PT-31XLPC Hořák PT-31 se používá s různými řezacími soupravami, které vyžadují různé způsoby připojení vedení ke spínači hořáku, jak ukazuje obrázek 5-1 a tabulka 5-1. Hořák PT-31 lze použít se spotřebními součástkami standardními, odolnými nebo XT tak, aby vyhověl specifickým řezacím operacím. Viz pododdíly 5.3.1, a Pokud sady náhradních dílů nevyhovují Vašim momentálním požadavkům, lze si spotřební součástky objednat dle potřeby jednotlivě. Ve většině případů je doporučeno objednat si stejné spotřební součástky, které byly dodány s Vaším plazmovým řezacím systémem. 19

16 ODDÍL 5 NÁHRADNÍ DÍLY (2) SPOJKY (dodávány se spínačem) SPÍNAČ (18224) OPORA HADICE (18225) HLAVA (20072) (zahrnuje o-kroužek a sedlo) OBJÍMKA SPÍNAČE (18207) NAPÁJECÍ KABEL (19672) - 4,6 m (15') (18221) - 7,6 m (25') (19028) - 15,2 m (50') RUKOJEŤ (18208) PLÁŠŤ (19675) - 4,6 m (15') (18320) - 7,6 m (25') (19026) - 15,2 m (50') 5/8 x 18 LH OBJÍMKA (18226) MANŽETA (49N83) O-kroužek (950790) (zahrnutý v hlavě) PLUNŽR (20324) (používá se pouze se součástkami "XT") ZÁSTRČKA Konfigurace 3 SEDLO (19679) (zahrnuto v hlavě) Konfigurace 1 Obrázek 5-1 Součástky a konfigurace hořáku PT-31XL 20

17 ODDÍL 5 NÁHRADNÍ DÍLY Sestava hořáku PT-31XLPC ( ) používaná pouze pro Powercut-650 VÍŘIČ (20463) ELEKTRODA (20862) OPORA HADICE (18225) SESTAVA TĚLA (20072) OBJÍMKA SPÍNAČE (18207) SPÍNAČ (18224) RUKOJEŤ (18208) SPOJKA (674520) NAPÁJECÍ KABEL TEPELNÝ ŠTÍT O-KROUŽEK (950790) 3/8-24UNF-2A PLUNŽR (20324) TRYSKA A (20860) Konfigurace 2 Obrázek 5-2 Součástky a konfigurace hořáku PT-31XLPC 21

18 ODDÍL 5 NÁHRADNÍ DÍLY Konfigurace # Kompletní sestava hořáku Instalované spotřební součástky Plazmový řezací systém ,6 m (15') hadice ,6 m (25') hadice ,2 m (50') hadice ,6 m (25') hadice ,6 m (25') hadice Sedlo a o-kroužek. Spotřební součástky a plunžr nejsou zahrnuty. 30 A / 40 A vysoce výkonné spotřební součástky "XT", standardní tepelný štít P/N 20282, sedlo, o-kroužek a plunžr. 30 A / 40 A vysoce výkonné spotřební součástky "XT", standardní tepelný štít P/N 20282, sedlo, o-kroužek a plunžr. 30 A / 40 A vysoce výkonné spotřební součástky "XT", standardní tepelný štít P/N 20282, sedlo, o-kroužek a plunžr. PCM 500i, Handy Plasma-550 (Asie) Powercut ,6 m (15') hadice POZNÁMKA: Pokud objednáváte sestavu hořáku PT-31XL, kterou budete používat se systémem HandyPlasma-380, musíte také objednat zástrčku hořáku P/N viz obrázek níže. HandyPlasma ,6 m (15') hadice ,6 m (25') hadice ,6 m (25') hadice Tabulka A / 40 A vysoce výkonné spotřební součástky "XT", dlouhý tepelný štít P/N (36284), sedlo, o-kroužek a plunžr. 30 A / 40 A vysoce výkonné spotřební součástky "XT", standardní tepelný štít P/N 20282, sedlo, o-kroužek a plunžr. 30 A / 40 A vysoce výkonné spotřební součástky "XT", dlouhý tepelný štít P/N (36284), sedlo, o-kroužek a plunžr. Náhradní hořák PT-31 a součástky hořáku CaddyCut (Evropa) HandyPlasma-550 (Severní Amerika) HandyPlasma-50 (Evropa) 22

19 ODDÍL 5 NÁHRADNÍ DÍLY Standardní spotřební součástky Tyto spotřební součástky zajistí kvalitní řez u tenkých až středně silných kovů, pokud je budete používat v rámci doporučeného řezacího rozsahu daného plazmového zdroje energie. Oboustranná elektroda přispívá k vyšší životnosti a funguje jako bezpečnostní pojistka pro bezpečnou obsluhu. Při používání jiných než originálních spotřebních součástek a náhradních dílů ESAB může dojít k úrazu osob nebo k poškození zařízení. Firma ESAB neručí za součástky ke svému zařízení, které nebyly dodány firmou ESAB. Použití součástek, které nebyly dodány firmou ESAB, automaticky neznamená zrušení záruky na výrobek ESAB. Veškeré závazky vyplývající ze záruky fy ESAB budou však neplatné tehdy a jenom tehdy, pokud se konstrukce, zpracování nebo složení součástek nedodávaných firmou ESAB stane věcnou příčinou špatné funkce nebo nízkého výkonu (nebo poškození) tohoto zařízení. Standardní 3,9 mm (0,155") ELEKTRODA P/N ,6 mm (1-1/8") VÍŘIČ P/N "Bílý 4 otvory 5 výstupků 4 výstupky TRYSKA (ŠPIČKA) P/N A P/N A P/N A (původní tvar) TEPELNÝ ŠTÍT 33,7 mm (1-21/64") P/N Standardní (světle modrý) P/N Keramický (bílý) Obrázek 5-3 Standardní spotřební součástky čela hořáku 23

20 ODDÍL 5 NÁHRADNÍ DÍLY Odolné spotřební součástky Větší průměr elektrody (a tedy její větší hmota) umožní lepší chlazení a sníží opotřebení při středních až hlubokých řezech, pokud ji budete používat v rámci doporučeného řezacího rozsahu daného plazmového zdroje energie. Oboustranná elektroda přispívá k vyšší životnosti a funguje jako bezpečnostní pojistka pro bezpečnou obsluhu. Při používání jiných než originálních spotřebních součástek a náhradních dílů ESAB může dojít k úrazu osob nebo k poškození zařízení. Firma ESAB neručí za součástky ke svému zařízení, které nebyly dodány firmou ESAB. Použití součástek, které nebyly dodány firmou ESAB, automaticky neznamená zrušení záruky na výrobek ESAB. Veškeré závazky vyplývající ze záruky fy ESAB budou však neplatné tehdy a jenom tehdy, pokud se konstrukce, zpracování nebo složení součástek nedodávaných firmou ESAB stane věcnou příčinou špatné funkce nebo nízkého výkonu (nebo poškození) tohoto zařízení. Odolné 5,1 mm (0,2") ELEKTRODA P/N ,2 mm (1-1/32") VÍŘIČ P/N (20463) "Růžový 6 otvorů 6 výstupků TRYSKA (ŠPIČKA) P/N A P/N A Chybí kříž TEPELNÝ ŠTÍT P/N Standardní (světle modrý) Obrázek 5-4 Odolné spotřební součástky čela hořáku 24

21 ODDÍL 5 NÁHRADNÍ DÍLY Spotřební součástky XT XT konstrukce elektrody a trysky rozšiřuje škálu řezaných tlouštěk a zvyšuje řeznou rychlost a kvalitu okrajů při výrobních řezných operacích. Bezpečnostní pojistka hořáku je zprostředkována nespotřebním plunžrem, který je namontován za vyměnitelné sedlo v hlavě hořáku. Při používání jiných než originálních spotřebních součástek a náhradních dílů ESAB může dojít k úrazu osob nebo k poškození zařízení. Firma ESAB neručí za součástky ke svému zařízení, které nebyly dodány firmou ESAB. Použití součástek, které nebyly dodány firmou ESAB, automaticky neznamená zrušení záruky na výrobek ESAB. Veškeré závazky vyplývající ze záruky fy ESAB budou však neplatné tehdy a jenom tehdy, pokud se konstrukce, zpracování nebo složení součástek nedodávaných firmou ESAB stane věcnou příčinou špatné funkce nebo nízkého výkonu (nebo poškození) tohoto zařízení. XT" Zvětšená tloušťka P/N (20324) PLUNŽR (vložen mezi hlavu a sedlo) ELEKTRODA P/N (20862) VÍŘIČ P/N (20463) "Růžový 6 otvorů TRYSKA (ŠPIČKA) 30/40 ampérů P/N (20860) (VYSOKÝ VÝKON) 35/40 ampérů P/N (21008) (PRODLOUŽENÁ ŽIVOTNOST) 50 ampérů P/N (20861) TEPELNÝ ŠTÍT P/N Standardní (světle modrý) P/N (36284) CE varianta (dlouhý tepelný štít) Obrázek 5-5 XT spotřební součástky čela hořáku 25

22 ODDÍL 5 NÁHRADNÍ DÍLY Sady standardních spotřebních součástek P/N P/N A 30 A (poznámka 3) (poznámka 3) Popis P/N (množ.) P/N (množ.) Tepelný štít (3) (2) Tryska (5) (4) Elektroda (5) (4) Sedlo (19679) (1) (19679) (1) O-kroužek (950790) (5) (950790) (5) Vířič (1) (20463) (3) Mazivo 28 g (1 oz.) (17672) (1) (17672) (1) Plunžr Tabulka 5-2 Obsah sad náhradních dílů se standardními součástkami pro PT-31XL a PT-31XLPC Sady spotřebních součástek "XT" P/N P/N P/N P/N P/N P/N P/N A 40 A 35 / 40 A 30/40 A 50 A 35 A 40 A (CE) (poznámka 3) (poznámka 3) (poznámka 2) (poznámka 1) (poznámka 4) (poznámka 5) (poznámka 1) Popis P/N (množ.) P/N (množ.) P/N (množ.) P/N (množ.) P/N (množ.) P/N (množ.) P/N (množ.) Tepelný štít (2) (2) (1) (1) (36284) (1) (36284) (1) (36284) (1) Tryska (3) (20861) (4) (21008) (4) (21008) (3) (20860) (3) (20861) (3) (21008) (3) (20860) (3) Elektroda (2) (20862) (3) (20862) (3) (20862) (2) (20862) (2) (20862) (3) (20862) (2) (20862) (2) Sedlo O-kroužek (950790) (1) Vířič (20463) (1) (20463) (1) (20463) (1) (20463) (1) (20463) (1) (20463) (1) (20463) (1) Mazivo g (1 oz.) (17672) (1) (17672) (1) Plunžr (20324) (2) (20324) (2) (20324) (2) Tabulka 5-3 Obsah sad náhradních dílů se součástkami "XT" pro PT-31XL a PT-31XLPC poznámka 1 - pro PCM-500i, PowerCut-650, HandyPlasma 550 a HandyPlasma 380 poznámka 2 - POUZE pro PCM-500i a alternativně pro HandyPlasma 550 poznámka 3 - pro stroje starší produkce. poznámka 4 - HandyPlasma-50 pro Evropu poznámka 5 - Caddycut pro Evropu 26
