1 STŘEDOŠKOLSKÁ ODBORNÁ ČINNOST Obor SOČ: 18. Informatika EXPERIMENTY S FALZIFIKÁTY OTISKŮ PRSTŮ EXPERIMENTS WITH FINGERPRINT FAKES Autor: Jan Spurný Škola: Gymnázium, Brno, třída. Kapitána Jaroše 14 Kraj: Jihomoravský Konzultanti: Mgr. Marek Blaha Ing. Michal Doležel Doc. Ing., Dipl.-Ing. Martin Drahanský, Ph.D. Brno 2014

2

3 Prohlášení Prohlašuji, že jsem svou práci SOČ vypracoval samostatně a použil jsem pouze podklady (literaturu, projekty, SW atd.) uvedené v seznamu vloženém v práci SOČ. Prohlašuji, že tištěná a elektronická verze soutěžní práce SOČ jsou shodné. Nemám závažný důvod proti zpřístupňování této práce v souladu se zákonem č. 121/2000 Sb., o právu autorském, o právech souvisejících s právem autorským a změně některých zákonů (autorský zákon) v platném znění. V Brně dne podpis:

4

5 Rád bych poděkoval panu profesoru Marku Blahovi, že vedl mou Středoškolskou odbornou činnost na gymnáziu a také Doc. Ing., Dipl.-Ing. Martinu Drahanskému, Ph.D. a Ing. Michalu Doleželovi z Vysokého učení technického v Brně z Fakulty informačních technologií Vysokého učení technického v Brně za odborné konzultace, poskytnutí studijního materiálu a veškerou pomoc s touto prací. Dále bych chtěl poděkovat Jihomoravskému kraji a JCMM za finanční podporu.

6 Abstrakt Práce se zabývá experimenty s několika druhy látek, na vytvoření plnohodnotného falzifikátu otisku prstu, který je schopný obejít snímače. Práce se zaměřuje, jak na typy snímačů a popis jejich funkcí, tak i na to jakým způsobem se falzifikáty vyrábí. V práci jsou uvedeny jednotlivé testované látky s rozborem jejich vlastností a použití na jednotlivých typech snímačích. Cílem práce je nalézt látky, u kterých snímač otisků prstů nerozezná, zda se jedná o falzifikát papilárních linií prstu, či skutečné otisky. Dále bylo cílem práce pokusit se oklamat falzifikátem detekci živosti. A zároveň správné zobrazení papilárních linií na snímači. Klíčová slova Experimenty, falzifikáty, otisky, snímače, výroba falzifikátů, biometrie, daktyloskopie, papilární linie, markanty Abstract The thesis deals with experiments involving some kinds of materials which may collate full-value fingerprint fakes and which are able to deceive the sensor. It targets the type of sensors, its description and how fakes can be made. In the thesis all of the tested materials with their attributes are described. The aim of the thesis is to find materials which biometric fingerprint sensor does not distinguish whether it is a fake or an alive finger. The objective of my thesis was to try to deceive the biometric fingerprint sensor with aliveness detection with my fakes. And at the same time to show properly all papillary lines. Keywords Experiments, fakes, fingerprints, sensors, production of falsification, biometrics, fingerprint lines, papillary lines

7 Obsah 1. Úvod 6 2. Papilární linie 6 3. Typy snímačů Kapacitní snímače Sonarové snímače Optoelektronické snímače Teplotní snímače Elektroluminiscenční snímače RF snímače Tlakové snímače Multispektrální snímače Experimenty s různými materiály Experimenty s potravinářskými látkami Želatina Aspik Haribo medvídci Experimenty s technickými látkami Akvarijní silikon Kitfort Živica epoxidová EPOXY CHS Havel Composite Epoxidová pryskyřice L285 /MGS/ Hobbyking 20. Min finish-cure Epoxy Čistý epoxid Epoxid s příměsí barvy Revell Epoxid s příměsí černé tuhy do tužky Separátory Popis výroby falzifikátů Zhodnocení práce Příloha obrázků ze snímače TBS 3D Enroll Series Zdroje 33

8 1. Úvod Práce se zabývá problematikou detekci živosti v biometrických snímačích otisků prstů. Cílem práce bylo nalézt látky, metody výroby a následné obelhání snímačů s detekcí živosti. Jako první věc byla vytvořena databáze s otisky prstů, aby bylo možné nechat vyrobit kuprextitovou formu, na kterou byly jednotlivé látky nanášeny. Kuprextitovou formu vyrobila firma AJ Technology s.r.o., které bych chtěl tímto i poděkovat. Po dodání formy nastal problém se separátorem (látka sloužící snazší odnímatelnosti nanesených látek od formy), separátor byl zakoupen od firmy Dawex Chemical s.r.o.. Bylo vyzkoušeno několik typů a druhů látek, které jsou v práci popsány a doplněny obrázky ze snímače s porovnáním s pravým otiskem a obrázkem jak falzifikát vypadá. 2. Papilární linie Věda, která se zabývá otisky prstů se nazývá daktyloskopie. Papilární linie najdeme na končetinách. Na lidském těle se vyvinuly pro větší přilnavost k povrchu. Vytváří se již v dětství a ve stáří může docházet ke zmenšení hloubky papilárních linií. Otisky jsou celý život neměné a stálé. Jsou to souvislé rýhy, které vytváří složité obrazce. Jejich hloubka se pohybuje v rozmezí od 0,1 mm do 0,4 mm a šířka 0,2 mm až 0,7mm. Všechny tyto linie svým křížením a změnou směru vytváří typické obrazce, které se nazývají dermatoglyfy. Markanty jsou změny v papilárních liniích důsledkem jejich křížení, změnou směru, rozvětvením a spojením. Každý otisk je charakteristický těmito markanty. Jejich rozložení je jedinečné a nezaměnitelné pro každého člověka. Pomocí markantů se vyhledávají shody otisků prstů. V tabulce je zobrazeno několik typů markantů. Nejdůležitějšími markanty jsou jednoduchá vidlička a ukončení linie. S těmito markanty systémy pracují a ostatní vyhodnocují jako kombinaci. [1] [2] [3] [4] [7] [15] 6

9 Začátek a konec papilární linie má tvar polopřímky Ostrůvek ohraničený prostor je větší jak 6 mm Jednoduchá vidlice papilární linie se v jednom místě rozdvojuje, jsou téměř paralelní a jsou delší jak 3 mm Očko papilární linie se spojují do kruhu, který není větší jak 3 mm Posunutí papilární linie je rozdělena a vychýlena směrem ven Křížení papilární linie se navzájem kříží Krátká linie - krátká papilární linie úsečka, je mezi dvěma rovnoběžnými papilárními liniemi Dvojitá vidlice stejná jako u jednoduché, ovšem jsou zde 3 výstupky Ostrůvek s čárkou čárka uzavřená do kruhového pouzdra, velikost není větší jak 3 mm Háček papilární linie se rozdvojuje, není delší jak 3 mm Tab. 1 rozdělení typů markantů [2][3][4][7] 7

10 3. Typy snímačů otisků prstů Pro zaznamenání biometrického údaje otisků prstů se využívají elektronické prvky, které jsou schopny zobrazit papilární linie, zpracovat je, uložit a dále pak využít například pro přístup k informacím, do prostorů s omezeným přístupem. Setkáváme se s několika typy snímačů otisků prstů, podle způsobu získání biometrické informace. Každý snímač zpracovává biometrický údaj z analogového zdroje, v tomto případě prst a převádí je do digitální podoby, přičemž digitální podobu poté porovnává podle svých algoritmů, které jsou vytvořeny pro daný typ snímače. Máme dva hlavní typy snímačů. Snímače, u kterých je nutno se dotknout jejich aktivní plochy a druhým typem snímačů jsou bezdotykové, kde pro získání otisku prstů jsou technologie, které jsou schopny zaznamenat tuto informaci bez nutnosti fyzického kontaktu. V dnešní době nejvíce využívané snímače jsou tlakové, kapacitní, RadioFrekvenční, optické, teplotní, ultrazvukové, elektroluminiscenční a multispektrální. [3] [4] [7] 3.1. Kapacitní snímače Snímač je tvořen křemíkovou destičkou, kde je obsaženo mnoho mikroelektrod. Snímač vyhodnocuje velikost elementárního náboje mezi aktivní plochou snímače a prstu, kde je prst přiložen. Využívá rozdílu kapacit mezi rýhou a destičkou a dále mezi linií a destičkou snímače. Jelikož papilární linie (výstupky) jsou blíže destičce snímače, mají větší kapacitu, a tedy uloží více náboje. Životnost těchto snímačů je kvůli statické elektřině malá, udává se 3 roky. [3] [4] [7] Obr. 1 kapacitní snímač UPEK Eikon Solo [9] 8

11 3.2. Sonarové snímače (ultrazvukové) Fungují na principu vysílání ultrazvukového signálu, který se odráží, nebo neodráží od destičky, kde je přiložený prst, podle přítomnosti rýhy nebo linie. Ze zpětných zachycených ultrazvukových vln je sestaven 2D obraz otisku prstu. [3] 3.3. Optické snímače (optoelektronické) Jsou založené na principu odrazu světla (rozdílná reflexe a absorbce na rozhraní prst skleněná destička). Poté je vše zobrazeno na maticový CCD detektor, který otisk digitalizuje a posílá algoritmu na zpracovávání otisků prstů. Jedná se o nejrozšířenější a nejpoužívanější technologii snímání, z důvodu její vysoké kvality čtení a rezistenci oproti okolním vlivům. [3] [4] [7] Obr. 2 optický snímač Secugen Hamster [10] 3.4. Teplotní snímače (termické snímače) Tyto snímače jsou tvořeny čipem nazývaným pyrodetektor. Snímají rozdíly teplot mezi jednotlivými papilárními liniemi a výstupky. Přes tyto snímače se tzv. přejíždí přes plošku, která zaznamenává otisky prstů do digitálních pásků. Výstup z tohoto typu snímače je nekvalitní, protože při snímání se může vždy zabrat jiná část prstů. [3] [4] [5] [7] Obr. 3 termický snímač bergdata FCAT 100 [11] 9

12 3.5. Elektroluminiscenční snímače Snímací plocha je tvořena několika vrstvami, z nichž nejdůležitější je světloeliminující vrstva, kde papilární linie tlačí na plochu snímače, přičemž filtruje světelné spektrum a tím vygenerovaný světelný tok na základě přiložení prstů. [3] [4] [5] [7] Obr. 4 Elektroluminiscenční snímač firmy CrossMATCH EF200 [12] 3.6. RF snímače (radiofrekvenční) Tento typ snímače vysílá malé střídavé vysokofrekvenční pole a měří, jestli je zde linie nebo rýha podle velikosti útlumu. Výsledky jsou snímány na vysoce citlivém senzoru. Úrovně signálů se upravují podle aktuálních podmínek, aby byl otisk co nejkvalitnější. [3] [4] [7] Obr. 5 RF snímač OMNIKEY 7121 s čtečkou přístupových karet [13] 10

13 3.7. Tlakové snímače Snímač funguje na principu tlaku jednotlivých papilárních linií. Na snímač, aby byl kvalitní otisk, musíme tlačit určitou silou. Tento snímač byl pro tuto práci zapůjčený z VUT FIT v Brně. Na tomto snímači byla pořízena databáze otisků prstů a také na něm byly zkoušeny všechny falzifikáty z důvodu jednoznačného a na první pohled jasného vykreslení papilárních linií. [4] Obr. 6 Tlakový snímač BMF Obr. 7 Nízký tlak Obr. 8 Správný tlak Obr. 9 Vysoký tlak 11

14 3.8. Multispektrální biometrické snímače Jsou to takové snímače, které snímají biometrické údaje i pod povrchem kůže. Jsou tvořeny dvěma částmi a to zdrojem světla a zobrazovacím systémem. Zdroje světla jsou zde různé, s různými vlnovými délkami, aby bylo možné získat co nejvíce informací. Papilární linie jsou zpracovávány spektrální analýzou. Snímají biometrické údaje i pod kůží tím způsobem, že zjišťují, zda se prst prokrvuje, zjišťují teplotu prstu a také množství odtoku krve při přitlačení na destičku snímače. [6] Obr. 10 multispektrální snímač TBS 3D Enroll Series 2011 [14] 12

15 4. Experimenty s různými materiály Experimenty byly rozděleny do dvou kategorií, a to do kategorie, kde jsou použity látky z potravinářského průmyslu, a na látky z technického průmyslu. Látky používané v potravinářském průmyslu: 1. Želatina 2. Aspik 3. Haribo medvídci Látky používané v technickém průmyslu: 1. Akvarijní silikon 2. Kitfort Živica epoxidová EPOXY CHS Havel Composite Epoxidová pryskyřice L 285 /MGS/ 4. Hobbyking 20. Min finish-cure Epoxy 4.1. Experimenty s potravinářskými látkami Želatina Výroba falzifikátů z této látky byla velmi jednoduchá, ovšem želatina byla velmi měkká a velmi špatně se odstraňovala z kuprextitové formy. Proto musela být přelepena průhlednou izolepou, aby se falzifikát jednak nepoškodil a hlavním důvodem, aby nedošlo k rozpadu zkoumané látky (Obrázek 11). Obr. 11 přelepení falzifikátu izolepou 13

16 Na snímku ze snímače (Obr. 12) je evidentní, že želatina není všude stálá, nedala se zatlačit do formy. Jak je vidět na obrázku jsou v ní vzduchové bublinky, které jsou negativním jevem, což způsobuje změnu markantů oproti originálu. Dále jsou zde vidět neúplné papilární linie nebo dokonce i chybí. Falzifikát je velmi nestálý, želatina vysychá, zkroutí se a papilární linie se zahlazují nebo v některých místech zanikají. Obr. 12 snímek falzifikátu z želatiny Aspik Další zkoumanou látkou byl potravinářský aspik. V rámci vyráběných odlitků z aspiku bylo nutno vyřešit několik problémů, a to řídkost aspiku a tím stékání z formy, a po vyschnutí jeho rozpad z důvodu velké měkkosti. Vytvrdnutí látky proběhlo vložením do ledničky, podle návodu na výrobu. Zvýšení tuhosti odlitku bylo realizováno nalepením izolepy, toto řešení nevedlo k úspěchu. I přes tyto nedostatky byl falzifikát vyzkoušen na tlakovém snímači, ale začal se drolit. Snímek ze snímače tedy nebyl možné vytvořit. Nebyla na něm vidět žádná struktura a byly vidět jen skvrny, podle přitlačení na snímač. 14

17 Haribo medvídci Z dostupných zdrojů na internetu, a dále vedoucího práce a konzultantů z VUT bylo doporučeno vyzkoušení této látky. Proto byl medvídek nahřán horkovzdušnou pistolí na kuprextitové formě, aby se roztekl. Pokus byl opakován několikrát s různými postupy zahřívání. Nepodařilo se vytvořit dostatečně kvalitní falzifikát, aby byl schopný konkurovat například i želatině. Dalším významným negativním faktorem byla dlouhodobá nestálost falzifikátu Experimenty s technickými látkami V této kapitole jsou popsány použité epoxidy a silikony. Jedná se o tyto látky: Akvarijní silikon (černý a čirý (transparentní)) Kitfort Živica Epoxidová EPOXY CHS1200 Havel Composite Epoxidová pryskyřice L 285 /MGS/ Hobbyking Epoxy 20. Min finish-cure Epoxy 15

18 Akvarijní silikon Experimentovanou látkou z této oblasti byl černý akvarijní silikon, který je při vytvrdnutí měkký, ohebný, dostatečně houževnatý a papilární linie jsou dobře zakreslené. Jak je vidět na obrázku číslo 13 a v porovnání s obrázkem číslo 14 jsou si papilární linie velmi podobné, jednotlivé daktyloskopické prvky jsou zobrazeny s velkou přesností. Poslední obrázek je oddělený odlitek od formy bez úpravy zastřižením na požadovanou velikost. Tento obrázek se snímkem X byl pořízen na tlakovém snímači BMF EZF 650. Po konzultaci a provedených testech na dalších typech snímačů (UPEK EikonTouch500, UPEK Eikon II Fingerprint reader, TBS 3D Enroll Series 2011, bergdata FCAT 100, Secugen Hamster HFDU02A) poskytnutých na Fakultě informačních technologií VUT v Brně a zobrazení papilárních linií bylo pokračováno s touto látkou, která se jevila jako perspektivní. Následně byl zakoupen transparentní silikon (čirý), který se při výrobě smíchal s tělovou barvou Revell a použit na výrobu dalších falzifikátů (Obrázky 16, 17, 18). Obr. 13 snímek falzifikátu ze silikonu Obr. 14 snímek skutečného prstu Obr. 15 falzifikát z akvarijního silikonu 16

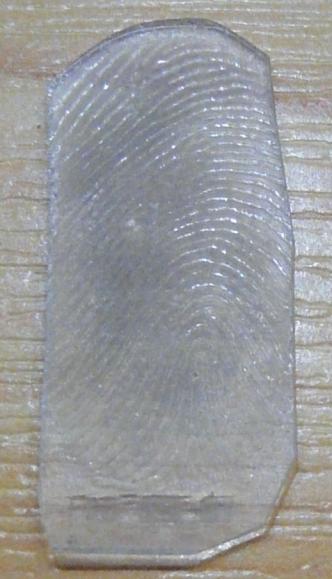

19 Obr. 16 falzifikát z transparentního silikonu Obr. 17 pravý otisk Obr. 18 falzifikáty z transparentního silikonu s barvou Revell 17

20 Kitfort Živica epoxidová EPOXY CHS1200 Falzifikáty z této epoxidové pryskyřice jsou velmi tvrdé, papilární linie jsou zobrazeny bez bublinek, ovšem na snímači je evidentní, že se jedná o falzifikát, protože jsou zde vidět ostré linie na konci snímku. Řešení toho problému bylo realizováno nahřátím epoxidového pryskyřice. Důsledkem takto zvýšené teploty je zvýšená ohebnost a tvarovatelnost výsledného odlitku. Takto zahřátý falzifikát vykazuje výrazně lepší zobrazení. Do epoxidového lepidla byla přimíchaná tělová barva Revell (Obrázky 19, 20, 21). Obr. 19 falzifikát z Epoxidu CHS1200 Obr. 20 pravý otisk Obr. 21 Falzifikát z Epoxidu CHS

21 Havel Composite Epoxidová pryskyřice L 285 /MGS/ Tento epoxid je určený pro letecký průmysl a na stavbu modelů. Pryskyřice s tužidlem vytváří viskózní směs, díky které se ve falzifikátu netvoří bublinky a velmi dobře vyplní formu. Falzifikát je opět tvrdý a velmi křehký, tudíž při oddělování od formy se několik falzifikátů zničilo. Zprvu se zdálo, že nebude vhodný, ovšem po zahřátí se epoxid stal ohebným a tvarovatelným. Byl tedy vytvarován přímo na polštářek prstu a před použitím bylo nutno falzifikát nahřát, aby okraje nebyly příliš ostré. Vykreslení papilárních linií je dobré. Do epoxidu byla přimíchaná tělová barva Revell (Obrázky 22,23,24) Obr. 22 Falzifikát z epoxidu L285 Obr. 23 pravý otisk Obr. 24 falzifikát z epoxidu L

22 Hobbyking 20. Min finish-cure Epoxy U tohoto experimentu vznikly tři různé výsledky. Je to způsobeno příměsemi do epoxidového lepidla a to barvou a tuhou Čistý epoxid Byl vyzkoušen jen čistý epoxid, ten je při širší vrstvičce velmi tvrdý, zahřátí tento problém vyřeší. Čistému epoxidu se podařilo obejít detekci živosti, kterou na VUT v Brně vyvíjí skupina STRaDe. Papilární linie se nezobrazily v dostatečné míře. Řešení tohoto problému bylo nanesení vrstvička tužky a prachu ze skříně, čímž se zvětšila výraznost papilárních linií. Papilární linie se na tomto multispektrálním snímači zobrazily a detekce živosti určila tento falzifikát jako živý prst (Obrázky 25,26,27). Obr. 25 falzifikát Epoxid Hobbyking bez příměsí Obr. 26 pravý otisk Obr. 27 falzifikát Epoxid Hobbyking bez příměsí 20

23 Epoxid s příměsí barvy Revell V druhém případě byla do směsi epoxidu přidána barva Revell. Ta nedovolila epoxidu ztvrdnout do požadované tvrdosti, falzifikáty jsou měkké, velmi lepivé a ani po měsíci není epoxid ztvrdlý do tvrdosti deklarované výrobcem. Je velmi nevhodný na tlakové snímače i další snímače, kde se musí vyvinout síla, aby se papilární linie zobrazily. Na snímači, kde není nutný tlak na papilární linie, se falzifikát zobrazí (snímač s detekcí živosti - multispektrální snímač TBS 3D Enroll Series 2011) (Obrázek 28, 29, 30). Obr. 28 falzifikát z epoxidu Hobbyking s příměsí barvy Obr. 29 pravý falzifikát Obr. 30 falzifikát z epoxidu Hobbyking s příměsí barvy 21

24 Epoxid s příměsí černé tuhy do tužky Při výrobě falzifikátu z této látky byla do směsi přidána nastrouhaná tužka. Falzifikát je tmavší a papilární linie se zobrazí i na multispektrálním snímači s detekcí živosti od skupiny STRaDe. Prolomil i detekci živosti, který je nasazena na tomto snímači. Dále je vhodný i na snímače, kde je nutný tlak na falzifikát. Také šířka epoxidu ovlivňuje pružnost a tvrdost falzifikátu. Při tenké vrstvičce není nutné nahřívání falzifikátu (pokud se nepokusíme obejít termický snímač) (Obrázek 31, 32, 33). Obr. 31 otisk falzifikátu z epoxidu Hobbyking s tužkou Obr. 32 pravý prst Obr. 33 otisk falzifikátu z epoxidu Hobbyking s tužkou 22

25 5. Separátory Separátory jsou látky, které umožní lepší oddělení nanášené látky od materiálu. Byly vyzkoušeny separátory typu voda s mýdlem, olej, JAR, WD40, které jsou běžně k sehnání. Ovšem výsledek byl nevyhovující. Veškeré použité látky se lepily na kuprextit a nešly oddělit nebo se při oddělování poničila struktura papilárních linií v látce. Jediným východiskem bylo nalézt vhodnější separátor. Separátor CH14 od zlínské firmy Dawex, který je vhodný na všechny druhy pryskyřic a na velkou škálu lepidel. Obr. 34 Separátor CH14 Dawex Separátor byl vyzkoušen a výsledky těchto testů byly velmi dobré. Je nutno postupovat podle doporučení výrobce, tak jak je uvedeno v návodu k použití. Velmi rychle vyschnul (cca min) a ihned se může nanášet látka k vytvoření falzifikátů. [8] Obr. 35 Nanesení separátoru na kuprextitovou destičku 23

26 6. Popis výroby falzifikátů Popis výroby falzifikátů. S využitými látkami bylo zacházeno podle doporučení výrobců a technických zpráv k nim přiloženým. Před každým použitím je nutné formu vždy důkladně očistit od předešlých nanášených látek. Dále je nutné si připravit nádobu na rozmíchání látek, míchátko, dle typu epoxidu váhu na přesný poměr mezi pryskyřicí a tvrdidlem. Forma, na kterou byly látky nanášeny byla vyrobena na zakázku. Do kuprextitu byly vyleptány negativy otisků prstů, aby nám při nanesení látky a vytvrdnutí vznikly opět pozitivy. I. Na formu naneseme separátor a necháme zaschnout dle doporučení výrobce (10 minut), dokud nevidíme bílý povlak na destičce. Přičemž přebytečný separátor necháme stéct z destičky, aby nám nevytvářel bublinky v látce na falzifikát. Obr. 36 forma se separátorem 24

27 II. Silikon s barvou je promíchán v plastové nádobě. Na jeden falzifikát je potřeba cca 500 hmoty. Silikon a barva se musí důkladně promíchat, aby vznikla konzistentní hmota, tak aby v celém objemu měla stejnou barevnou sytost. Takto vytvořená látka vykazuje nejlepší výsledky v realizovaných pokusech na snímačích. Obr. 37 smíchání barvy se silikonem III. Naneseme na formu tenkou vrstvičku cca 0,7 mm (obrázek číslo 38) a vtlačíme do formy, abychom odstranili v co největší míře bublinky vzduchu ze silikonu. Necháme zaschnout přibližně 60 minut při pokojové teplotě. Obr. 38 Nanesení silikonu na formu 25

28 IV. Falzifikát opatrně odstraníme od formy. Díky separátoru se silikon netrhá a nepřilnul ke kuprextitové formě. Odstraňujeme z kraje, přičemž na okraji zalamovacím nožíkem odřízneme a poté pomalým tahem odtrháváme od kuprextitu. Obr. 39 odstraňování silikonu z formy V. Po zaschnutí silikonu z něj vyhotovíme požadovaný tvar, dle snímače. Obr. 41 oříznuté falzifikáty 26

29 VII. Kontrola síly falzifikátu a papilárních linií proti intenzivnímu světlu, aby byl falzifikát prosvícen a mohlo být pouhým okem zjistititelné, zda je ve falzifikátu chyba v podobě bublinek vzduchu. VIII. Obr. 42 kontrola falzifikátu proti světlu Vyzkoušíme na snímači, zda jsou papilární linie v pořádku a zda je falzifikát správně vyrobený. Obr. 43 test na tlakovém snímači BMF 27

30 IX. Obrázek 44 ilustruje sílu silikonu, která byla změřena posuvným měřidlem 0,7 mm a velikost falzifikátu je podle formy cca 20 mm x 35 mm. Díky vzorci pro objem těles spočítáme, že je tedy potřeba na jeden falzifikát cca 500 silikonu s příměsí barvy podle barevné sytosti napodobovaného prstu. Silikon je ohebný a není potřeba jej tedy nahřívat jako v případě použití epoxidové pryskyřice. Obr. 44 síla silikonu v porovnání se zápalkou X. Vytvořený falzifikát vyzkoušíme na snímači TBS 3D ENROLL 2011, který nám určí schopnost látky obejít detekci živosti. Obr. 43 test detekce živosti na snímači TBS 3D ENDROLL 28

31 7. Zhodnocení práce Cílem práce bylo vyzkoušet a najít takové látky, které jsou schopny obejít detekci živosti na daných snímačích. Na zapůjčeném snímači TBS 3D ENROLL 2011 s detekcí živosti vyvinutou VUT FIT v Brně a skupinou STRaDe byly vyzkoušeny všechny popsané látky s velmi vysokou úspěšností. Velmi záleží na nalepení falzifikátu na prst, úhlem snímání falzifikátu anebo také, kde byl falzifikát podlepen. Úspěšné látky na snímači TBS 3D ENROLL 2011 s detekcí živosti: Akvarijní silikon čirý Akvarijní silikon čirý s příměsí barvy Kitfort Živica epoxidová EPOXY CHS1200 Havel Composite Epoxidová pryskyřice L 285 /MGS/ Hobbyking 20. Min finish-cure Epoxy Hobbyking 20. Min finish-cure Epoxy s příměsí barvy Hobbyking 20. Min finish-cure Epoxy s příměsí nastrouhané tužky Obrázky s vyhodnocením jednotlivých látek na snímači TBS 3D ENROLL 2011 s nasazenou detekcí živosti jsou v příloze práce. 29

32 8. Příloha obrázků ze snímače TBS Obr. 44 falzifikát z Hobbyking 20. Min finish-cure Epoxy s barvou Revell (32135) Obr. 45 falzifikát z Havel Composite Epoxidové pryskyřice L 285 /MGS/ s barvou Revell (32135) 30

33 Obr. 46 falzifikát Hobbyking 20. Min finis-cure Epoxy s příměsí černé tužky Obr. 47 Hobbyking 20. Min finish-cure Epoxy 31

34 Obr. 47 Falzifikát z Kitfort Živica epoxidová EPOXY CHS1200 s barvou Revell (32135) Obr. 48 falzifikát z Akvarijního silikonu s barvou Revell (32135) 32
