1 NÁHRADA CHLADIV R22 V KLIMATIZAČNÍCH A CHLADICÍCH STROJÍCH ve firmě DELIMAX,a.s. Hodonín, Bratislavská 1647/3 Technická zpráva

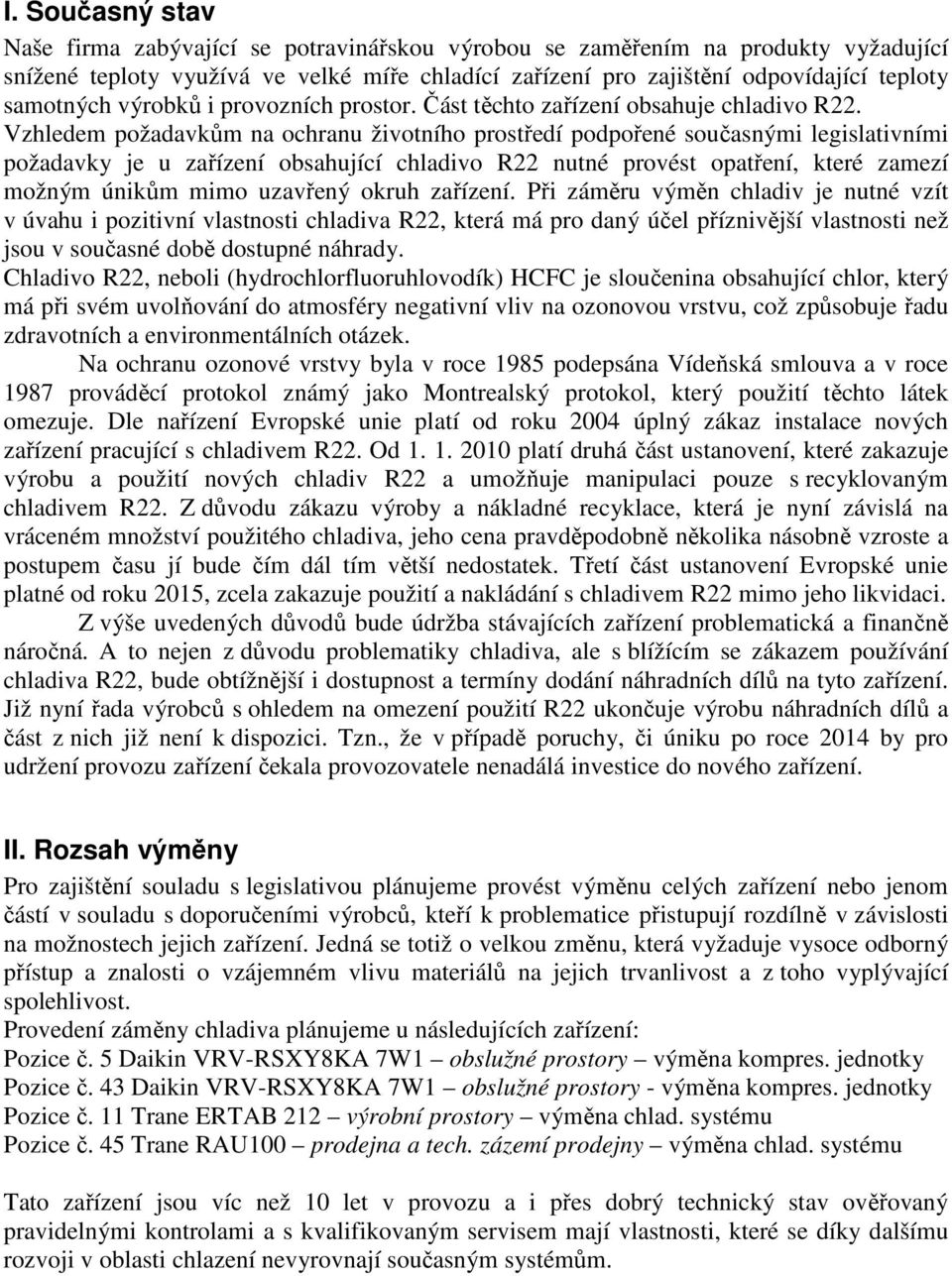

2 I. Současný stav Naše firma zabývající se potravinářskou výrobou se zaměřením na produkty vyžadující snížené teploty využívá ve velké míře chladící zařízení pro zajištění odpovídající teploty samotných výrobků i provozních prostor. Část těchto zařízení obsahuje chladivo R22. Vzhledem požadavkům na ochranu životního prostředí podpořené současnými legislativními požadavky je u zařízení obsahující chladivo R22 nutné provést opatření, které zamezí možným únikům mimo uzavřený okruh zařízení. Při záměru výměn chladiv je nutné vzít v úvahu i pozitivní vlastnosti chladiva R22, která má pro daný účel příznivější vlastnosti než jsou v současné době dostupné náhrady. Chladivo R22, neboli (hydrochlorfluoruhlovodík) HCFC je sloučenina obsahující chlor, který má při svém uvolňování do atmosféry negativní vliv na ozonovou vrstvu, což způsobuje řadu zdravotních a environmentálních otázek. Na ochranu ozonové vrstvy byla v roce 1985 podepsána Vídeňská smlouva a v roce 1987 prováděcí protokol známý jako Montrealský protokol, který použití těchto látek omezuje. Dle nařízení Evropské unie platí od roku 2004 úplný zákaz instalace nových zařízení pracující s chladivem R22. Od platí druhá část ustanovení, které zakazuje výrobu a použití nových chladiv R22 a umožňuje manipulaci pouze s recyklovaným chladivem R22. Z důvodu zákazu výroby a nákladné recyklace, která je nyní závislá na vráceném množství použitého chladiva, jeho cena pravděpodobně několika násobně vzroste a postupem času jí bude čím dál tím větší nedostatek. Třetí část ustanovení Evropské unie platné od roku 2015, zcela zakazuje použití a nakládání s chladivem R22 mimo jeho likvidaci. Z výše uvedených důvodů bude údržba stávajících zařízení problematická a finančně náročná. A to nejen z důvodu problematiky chladiva, ale s blížícím se zákazem používání chladiva R22, bude obtížnější i dostupnost a termíny dodání náhradních dílů na tyto zařízení. Již nyní řada výrobců s ohledem na omezení použití R22 ukončuje výrobu náhradních dílů a část z nich již není k dispozici. Tzn., že v případě poruchy, či úniku po roce 2014 by pro udržení provozu zařízení čekala provozovatele nenadálá investice do nového zařízení. II. Rozsah výměny Pro zajištění souladu s legislativou plánujeme provést výměnu celých zařízení nebo jenom částí v souladu s doporučeními výrobců, kteří k problematice přistupují rozdílně v závislosti na možnostech jejich zařízení. Jedná se totiž o velkou změnu, která vyžaduje vysoce odborný přístup a znalosti o vzájemném vlivu materiálů na jejich trvanlivost a z toho vyplývající spolehlivost. Provedení záměny chladiva plánujeme u následujících zařízení: Pozice č. 5 Daikin VRV-RSXY8KA 7W1 obslužné prostory výměna kompres. jednotky Pozice č. 43 Daikin VRV-RSXY8KA 7W1 obslužné prostory - výměna kompres. jednotky Pozice č. 11 Trane ERTAB 212 výrobní prostory výměna chlad. systému Pozice č. 45 Trane RAU100 prodejna a tech. zázemí prodejny výměna chlad. systému Tato zařízení jsou víc než 10 let v provozu a i přes dobrý technický stav ověřovaný pravidelnými kontrolami a s kvalifikovaným servisem mají vlastnosti, které se díky dalšímu rozvoji v oblasti chlazení nevyrovnají současným systémům.

3 III. Náhrada chladícího systému Daikin (pozice č. 5 a č. 43) Výměna zařízení bez nutnosti instalace nového Cu potrubí, kdy stávající venkovní jednotky budou nahrazeny zařízeními pracující s moderním ekologickým chladivem R410a, které umožňují nahrazení současných systémů R22, bez nutnosti výměny chladivového potrubí, nebo hrozby ztráty komfortu, či zničení zařízení. Výhodou tohoto řešení je minimalizace stavebních úprav. Jedná se prakticky jen o úpravu rámu pod venkovní jednotkou a vymalovaní, či drobná úprava u vnitřní jednotky (různá dle typu vnitřní jednotky). Náhrady musí vykazovat snížení venkovního hluku, umožňovat inventorové řízení kompresorů i ventilátorůní teploty, využití invertního řízení kompresorů a ventilátorů. Tyto jednotky musí komunikovat s vnitřními jednotkami a jejich ovladači v místnostech, tak aby nebyl narušen stávající komfort ovládání Klimatizační zařízení v objektu D08 firmy DELIMAX Hodonín, je řešeno v souladu s požadavky investora. Navrhované parametry použité v tomto projektu jsou v souladu s požadavky hygienických předpisů. Pro zpracování tohoto projektu byly použity následující podklady: projektová dokumentace stavební části projektová dokumentace skutečného provedení klimatizace konzultace se zástupcem investora konzultace se zpracovateli ostatních profesí Při řešení kromě závěrů z výše uvedených podkladů bylo vycházeno ze závazných podmínek následujících platných českých norem, směrnic a následujících předpisů: Nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci Nařízení vlády č. 148/2006 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací ČSN Navrhování vzduchotechnických a klimatických zařízení ČSN Výpočet tepelné zátěže klimatizovaných prostorů a další zákonná ustanovení platná pro jednotlivé celky objektu Vstupní údaje Za výpočtové hodnoty lze pokládat následující údaje vycházející ze základních meteorologických údajů: Teploty a hydrometrie venkovního vzduchu: Parametry Zima Léto Teplota suchého teploměru -15 C +35 C Teplota vlhkého teploměru -16 C +24 C Entalpie vzduchu -16,2 kj/kg +67 kj/kg Relativní vlhkost vzduchu 99 % 35 % Absolutní vlhkost vzduchu 0,8 g/kg 12,5 g/kg Dimenzování zařízení z hlediska tepelné zátěže:

4 Při dimenzování se vycházelo ze stávajících systémů. To znamená, že při návrhu bylo nutno dodržet kromě parametrů vnitřních jednotek i podmínky použití systému jako jsou minimální a maximální dimenze potrubí apod. Dimenzování zařízení z hlediska minimálního hluku: Aby se na maximální možnou míru eliminovaly nepříznivé vlivy hluku a vibrací, vznikající provozem vzduchotechniky a klimatizace, jsou přijata taková opatření včetně použití odpovídajících elementů, snižující vnitřní i vnější hluk. Obecně lze konstatovat, že v projektu je kladen důraz na max. snížení hluku. 2.Technický popis 2.1 Demontáže a ekologická likvidace stávajících systémů Stávající systémy klimatizace VRV budou demontovány a předány k ekologické likvidaci certifikované společnosti. Odsáté neekologické chladivo R22 bude rovněž předáno k likvidaci společnosti s patřičným oprávněním. Investorovi budou předány doklady dle legislativy o předání k likvidaci. 2.2 Popis systému pro výměnu zařízení s proměnným průtokem chladiva Jedná se o systém klimatizace, který umožňuje přechod ze systému s neekologickým chladivem R-22 na nový systém bez nutnosti instalace nové trasy Cu potrubí. Chladivo se zbytky oleje ze systému R-22 bude ve venkovní jednotce přefiltrováno a kontaminanty zůstanou ve venkovní jednotce uchovány. Do stávajících jednotek Daikin jsou napojeny stropní jednotky, kdy první větev má zapojeno 6 kusů klimatizačních kazet Daikin FXYC25K a 1 kus FXYF50K. Do druhé větve je napojeno 7 kusů FXYC25K a 1 kus FXYF25K. Nahrazované jednotky Daikin jsou umístěny na střeše ve výšce 9000 mm od terénu, nad nimi je demontovatelná kalzipová krytina s výškou mm. Vzdálenost od hrany budovy je mm. V případě rozdílného chladícího výkonu daného odlišnou typovou řadou lze akceptovat změnu chladícího výkonu proti projektu, ale touto změnou nesmí být ovlivněna funkce chladícího systému. Systém bude v provedení tepelné čerpadlo a používané chladivo ekologické R410A. Jak již název napovídá, systém v provedení tepelné čerpadlo umožňuje chlazení v letním období a vytápění v zimním období. Systém však vylučuje současné chlazení a topení v obsluhovaných prostorech. Kompletní řízení systém zajišťuje mikroprocesorová regulace. Samozřejmostí je možnost individuálního nastavení požadovaných parametrů tepelné pohody pro jednotlivé obsluhované prostory, což umožňuje proměnný průtok chladiva v systému pomocí inventorové technologie. Aplikace této technologie přináší zvýšený chladící a topný výkon kombinovaný s nižší spotřebou el. energie a minimálními hladinami provozního hluku. V praxi to znamená, že elektrický příkon systému je přímo úměrný požadovanému okamžitému chladícímu nebo topnému výkonu. Požadovaný chladící nebo topný výkon určují vnitřní

5 klimatizační jednotky na základě porovnání aktuálních a žádaných teplot vzduchu v jednotlivých místnostech a podle toho je řízen průtok chladiva a tím i el. příkon venkovní jednotky. U všech systémů je nutno počítat s drobnou úpravou chladivového potrubí a komunikační kabeláže vzhledem k rozdílným rozměrům jednotek. 2.3 Zařízení na pozici č. 5 (245.6a) Celkový jmenovitý chladicí výkon navrženého systému je 22,5 kw, který je invertorovou regulací plynule měnitelný při jmenovitém el. příkonu 5,2 kw (400 V, 50 Hz, 3f). Celkový jmenovitý topný výkon navrženého systému je 25 kw, který je invertorovou regulací plynule měnitelný při jmenovitém el. příkonu 6,4 kw. (Případně může být výkonově nejbližší z výrobní řady v rozsahu kw) Energetická třída A V chlazených prostorech budou vyčištěny vnitřní kazetové jednotky, vč. desinfekce výměníků a kondenzátních vaniček. V případě nutnosti budou vnitřní jednotky demontovány pro jednodušší přístup a důkladnější provedení prací. Venkovní jednotka bude umístěná na novém, žárově pozinkovaném rámu min. 300 mm vysokém na střeše objektu. Izolované Cu potrubí s komunikační kabeláží bude využito stávající. Odvod kondenzátu bude po kontrole využit stávající. El.napájení venkovní jednotky bude realizováno stávajícím samostatným jištěným přívodem el. energie (jistič s motorovou charakteristikou C nebo D) do venkovní a samostatně do vnitřních jednotek. 2.4 Zařízení na pozici č. 43 (245.6b) Celkový jmenovitý chladicí výkon navrženého systému je 22,4 kw, který je invertorovou regulací plynule měnitelný při jmenovitém el. příkonu 5,2 kw (400 V, 50 Hz, 3f). Celkový jmenovitý topný výkon navrženého systému je 25 kw, který je invertorovou regulací plynule měnitelný při jmenovitém el. příkonu 6,4kW. (Případně může být výkonově nejbližší z výrobní řady v rozsahu kw) Energetická třída A V chlazených prostorech budou vyčištěny vnitřní kazetové jednotky, vč. desinfekce výměníků a kondenzátních vaniček. V případě nutnosti budou vnitřní jednotky demontovány pro jednodušší přístup a důkladnější provedení prací. Venkovní jednotka bude umístěná na novém, žárově pozinkovaném rámu min. 300 mm vysokém na střeše objektu. Izolované Cu potrubí s komunikační kabeláží bude využito stávající. Odvod kondenzátu bude po kontrole využit stávající. El.napájení venkovní jednotky bude realizováno stávajícím samostatným jištěným přívodem el. energie (jistič s motorovou charakteristikou C nebo D) do venkovní a samostatně do vnitřních jednotek. 3. Centrální řízení Klimatizační systémy budou centrálně řízeny pomocí převodníku do otevřeného protokolu BacNet. Řízení pomocí protokolu BacNet umožňuje kompletní vzdálený monitoring a řízení všech jednotek. Přes tento protokol lze mimo jiné nastavovat jednotkám

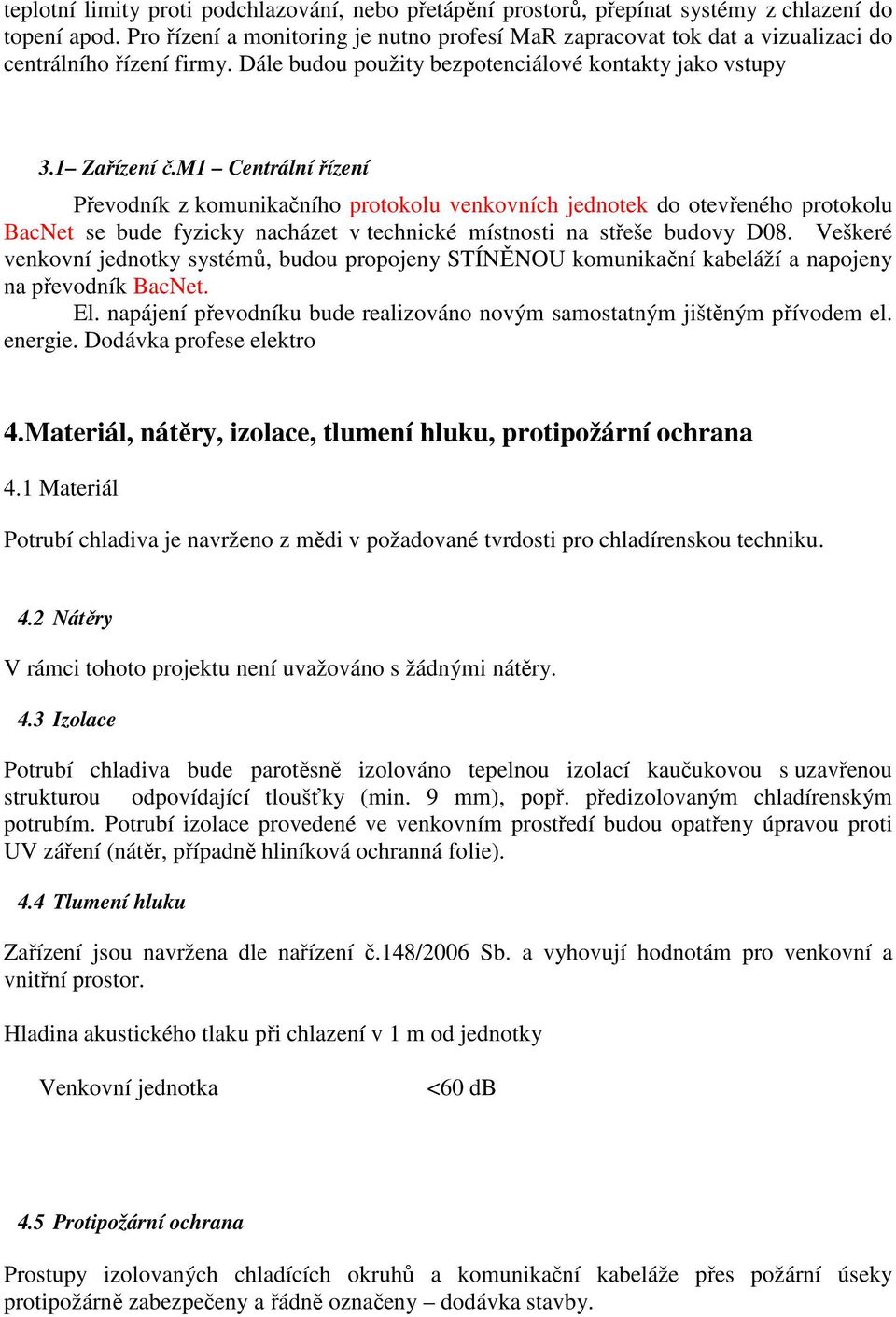

6 teplotní limity proti podchlazování, nebo přetápění prostorů, přepínat systémy z chlazení do topení apod. Pro řízení a monitoring je nutno profesí MaR zapracovat tok dat a vizualizaci do centrálního řízení firmy. Dále budou použity bezpotenciálové kontakty jako vstupy 3.1 Zařízení č.m1 Centrální řízení Převodník z komunikačního protokolu venkovních jednotek do otevřeného protokolu BacNet se bude fyzicky nacházet v technické místnosti na střeše budovy D08. Veškeré venkovní jednotky systémů, budou propojeny STÍNĚNOU komunikační kabeláží a napojeny na převodník BacNet. El. napájení převodníku bude realizováno novým samostatným jištěným přívodem el. energie. Dodávka profese elektro 4.Materiál, nátěry, izolace, tlumení hluku, protipožární ochrana 4.1 Materiál Potrubí chladiva je navrženo z mědi v požadované tvrdosti pro chladírenskou techniku. 4.2 Nátěry V rámci tohoto projektu není uvažováno s žádnými nátěry. 4.3 Izolace Potrubí chladiva bude parotěsně izolováno tepelnou izolací kaučukovou s uzavřenou strukturou odpovídající tloušťky (min. 9 mm), popř. předizolovaným chladírenským potrubím. Potrubí izolace provedené ve venkovním prostředí budou opatřeny úpravou proti UV záření (nátěr, případně hliníková ochranná folie). 4.4 Tlumení hluku Zařízení jsou navržena dle nařízení č.148/2006 Sb. a vyhovují hodnotám pro venkovní a vnitřní prostor. Hladina akustického tlaku při chlazení v 1 m od jednotky Venkovní jednotka <60 db 4.5 Protipožární ochrana Prostupy izolovaných chladících okruhů a komunikační kabeláže přes požární úseky protipožárně zabezpečeny a řádně označeny dodávka stavby.

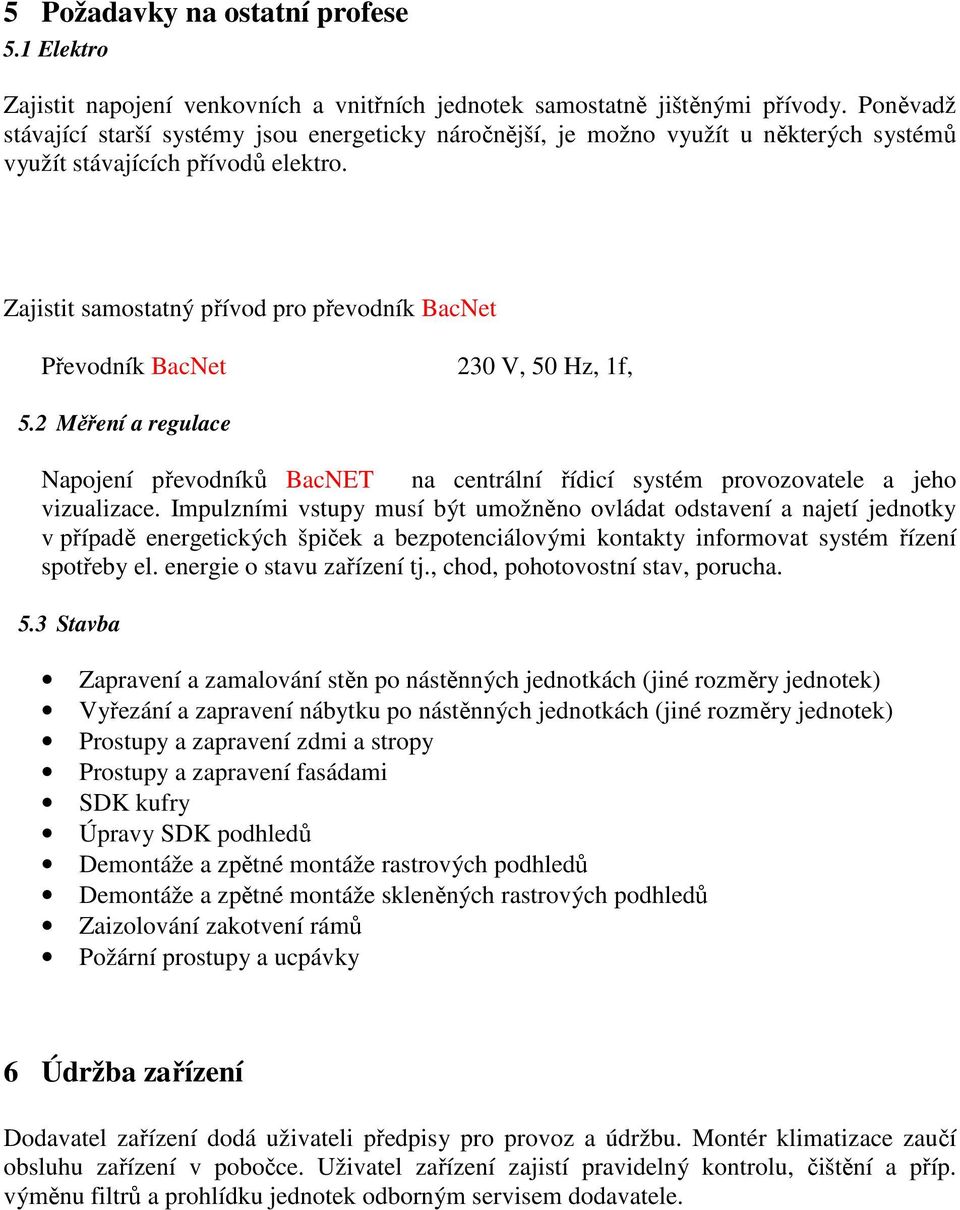

7 5 Požadavky na ostatní profese 5.1 Elektro Zajistit napojení venkovních a vnitřních jednotek samostatně jištěnými přívody. Poněvadž stávající starší systémy jsou energeticky náročnější, je možno využít u některých systémů využít stávajících přívodů elektro. Zajistit samostatný přívod pro převodník BacNet Převodník BacNet 230 V, 50 Hz, 1f, 5.2 Měření a regulace Napojení převodníků BacNET na centrální řídicí systém provozovatele a jeho vizualizace. Impulzními vstupy musí být umožněno ovládat odstavení a najetí jednotky v případě energetických špiček a bezpotenciálovými kontakty informovat systém řízení spotřeby el. energie o stavu zařízení tj., chod, pohotovostní stav, porucha. 5.3 Stavba Zapravení a zamalování stěn po nástěnných jednotkách (jiné rozměry jednotek) Vyřezání a zapravení nábytku po nástěnných jednotkách (jiné rozměry jednotek) Prostupy a zapravení zdmi a stropy Prostupy a zapravení fasádami SDK kufry Úpravy SDK podhledů Demontáže a zpětné montáže rastrových podhledů Demontáže a zpětné montáže skleněných rastrových podhledů Zaizolování zakotvení rámů Požární prostupy a ucpávky 6 Údržba zařízení Dodavatel zařízení dodá uživateli předpisy pro provoz a údržbu. Montér klimatizace zaučí obsluhu zařízení v pobočce. Uživatel zařízení zajistí pravidelný kontrolu, čištění a příp. výměnu filtrů a prohlídku jednotek odborným servisem dodavatele.

8 IV. Náhrada chladících zařízení Trane Vzhledem k tomu, že se jedná o zařízení, která nemají velký rozsah vnějších rozvodů, bude nejvhodnější provést kompletní náhradu původních zařízení zařízeními novými, které budou konstruovány na nová chladiva R410A nebo R134A popřípadě R407C. Tím se může dosáhnout optimálních parametrů, jak v oblasti odolnosti a trvanlivosti materiálů, tak i v optimálním provedení z hlediska fyzikálních vlastností chladiva a tím dosažení optimálních provozních stavů. Pro ilustraci je provedeno porovnání spotřeby stávajícího zařízení s nově instalovaným strojem odpovídajícím výkonu ERTAC212. IV.A Náhrada stroje Trane RTAB 212 (Pozice č. 11) Výměna výrobníku ledové vody, která umožňují nahrazení současných systémů R22 Trane RTAB 212. Jedná se o náhradu zařízení instalovaného v roce 1997 za modernější zařízení s chladivy R410A nebo R134A popřípadě R407C., kdy kromě odstranění nevyhovujícího chladiva dojde k instalaci zařízení s výrazně vyšší účinností. Zařízení je v objektu firmy DELIMAX Hodonín a slouží jako zdroj ledové vody pro chlazení vzduchu vháněného do výrobních prostor. Zařízení je řešeno v souladu s požadavky investora. Navrhované parametry použité v tomto projektu jsou v souladu s požadavky hygienických předpisů. Pro zpracování tohoto projektu byly použity následující podklady:

9 projektová dokumentace stavební části projektová dokumentace skutečného provedení rozvodů ledové vody projektová dokumentace MaR energetického hospodářství konzultace se zástupcem investora konzultace se zpracovateli ostatních profesí Při řešení kromě závěrů z výše uvedených podkladů bylo vycházeno ze závazných podmínek následujících platných českých norem, směrnic a následujících předpisů: Nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci Nařízení vlády č. 148/2006 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací Zákon č. 73/2012 Sb., který upravuje práva a povinnosti osob a působnost správních úřadů při ochraně ozonové vrstvy Země a klimatického systému Země před nepříznivými účinky regulovaných látek a fluorovaných skleníkových plynů ČSN Navrhování vzduchotechnických a klimatických zařízení ČSN Výpočet tepelné zátěže klimatizovaných prostorů a další zákonná ustanovení platná pro jednotlivé celky objektu. 1.1 Vstupní údaje Za výpočtové hodnoty lze pokládat následující údaje vycházející ze základních meteorologických údajů: Teploty a hydrometrie venkovního vzduchu: Parametry Zima Léto Teplota suchého teploměru -15 C +35 C Teplota vlhkého teploměru -16 C +24 C Entalpie vzduchu -16,2 kj/kg +67 kj/kg Relativní vlhkost vzduchu 99 % 35 % Absolutní vlhkost vzduchu 0,8 g/kg 12,5 g/kg Dimenzování zařízení z hlediska tepelné zátěže: Při dimenzování se vycházelo ze stávajících systémů. Dimenzování zařízení z hlediska minimálního hluku: Aby se na maximální možnou míru eliminovaly nepříznivé vlivy hluku a vibrací, vznikající provozem vzduchotechniky a klimatizace, jsou přijata taková opatření včetně použití odpovídajících elementů, snižující vnitřní i vnější hluk. Obecně lze konstatovat, že v projektu je kladen důraz na max. snížení hluku.

10 2. Technický popis 2.1 Demontáže a ekologická likvidace stávajících systémů Stávající zařízení RTAB 212 bude demontováno a předáno k ekologické likvidaci certifikované společnosti. Odsáté neekologické chladivo R22 bude rovněž předáno k likvidaci společnosti s patřičným oprávněním. Investorovi budou předány doklady dle legislativy o předání k likvidaci. 2.2 Popis výměny zařízení Chiller pro přípravu ledové vody Uvedené zařízení s novým chladivem bude napojeno na stávající okruh ledové vody pro chlazení vzduchu VZT zařízení sloužících pro kondiciování výrobních prostor společnosti DELIMAX, a.s. Při výměně bude využita stávající konstrukce pro osazení zařízení a po osazení zařízení proběhne dopojení na potrubní rozvody ledové vody, dále dopojení elektrického napájení a napojení na MaR energetického hospodářství firmy. Zařízení je dimenzováno na chladící výkon 327,8 kw při teplotním spádu 4/10 C a průtoku l/hod, pro médium glykol 10% (případně výkonově nejbližší z výrobní řady v rozsahu kw). Chladící zařízení bude dvouokruhové, každý okruh samostatný se šroubovým kompresorem. Minimální EER je 2,9 a minimální ESEER při EUROVENT podmínkách je 3,9. Výpočtová teplota pro kondenzátor je minimálně 35 C, napájecí napětí 400V/50Hz. Součástí dodávky je i chladivo. Zařízení má autonomní řídicí systém, který komunikuje prostřednictvím bezpotenciálových kontaktů a analogového výstupu s nadřízeným systémem Energomat zajišťujícím účelné zařazování do soustavy a o stavu zařízení včetně hlášení o poruchách. Výstupní bezpotenciálové kontakty předávají informace o stavu stoje tj. běh jednotlivých kompresorů a výskyt poruchy, impulsní vstupy získávají z bezpotenciálových kontaktu nadřazeného MaR systému informace o požadavku na spuštění a odstavení stroje umožňující dálkové řízení. Aplikace této technologie přináší srovnatelný chladící výkon kombinovaný s nižší spotřebou el. energie a minimálními hladinami provozního hluku. Předpokládané snížení spotřeby elektrické energie bude cca 15% proti současnému stavu. Výška budovy se zařízením Trane RTAB212 od terénu předního dvora je 5000 mm, vzdálenost od hrany střechy je mm. V případě rozdílného chladícího výkonu daného odlišnou typovou řadou lze akceptovat změnu chladícího výkonu proti projektu, ale touto změnou nesmí být ovlivněna funkce chladicího systému nebo účinnost stroje. Chladící jednotka musí být otestována podle standardu EN a musí mít Eurovent certifikaci. 2. Materiál, nátěry, izolace, tlumení hluku, protipožární ochrana

11 3.1 Materiál Potrubí ledové vody je navrženo z oceli, s možností použití plastových přechodových prvků 3.2 Nátěry Ocelové potrubí bude opatřeno antikorozními nátěry. 3.3 Izolace Potrubí chladiva bude parotěsně izolováno tepelnou izolací kaučukovou s uzavřenou strukturou odpovídající tloušťky (min. 100 mm), popř. předizolovaným chladírenským potrubím. Potrubí izolace provedené ve venkovním prostředí budou opatřeny úpravou proti UV záření (nátěr, případně hliníková ochranná folie, oplechování al plechem). 3.4 Tlumení hluku Zařízení jsou navržena dle nařízení č.148/2006 Sb. a vyhovují hodnotám pro venkovní a vnitřní prostor. Maximální hodnota akustického tlaku v 10m, dle ISO 3746 nepřekročí 60 dba. 3.5 Protipožární ochrana Prostupy izolovaných chladících okruhů a komunikační kabeláže přes požární úseky protipožárně zabezpečeny a řádně označeny dodávka stavby 4 Požadavky na ostatní profese 4.1 Elektro Poněvadž stávající zařízení je energeticky náročnější, je možno využít stávajících přívodů elektro. V případě nevyhovujícího elektrického nebo mechanického stavu přívodů dojde k obnově přívodů z rozvodny RMS Měření a regulace Napojení vstupních a výstupních svorek na centrální řídicí systém provozovatele a jeho vizualizace. Impulzními vstupy musí být umožněno ovládat spouštění i odstavení jednotky a bezpotenciálovými kontakty informovat systém řízení spotřeby el. energie o stavu zařízení tj., chod, pohotovostní stav, porucha. 5 Údržba zařízení Dodavatel zařízení dodá uživateli předpisy pro provoz a údržbu. Montér klimatizace zaučí obsluhu zařízení v pobočce. Uživatel zařízení zajistí pravidelný kontrolu, čištění a příp. výměnu filtrů a prohlídku jednotek odborným servisem dodavatele.

12 IV.B Náhrada stroje Trane RAU100 (Pozice č. 45) Výměna chladicího systému pro VZT prodejny, která umožní nahrazení současných systémů s R22 Trane RAU100. Jedná se o náhradu zařízení instalovaného v roce 2000 za modernější zařízení s ekologickým chladivem, kdy kromě odstranění nevyhovujícího chladiva dojde k instalaci zařízení s výrazně vyšší účinností, kde kromě modernějšího technického řešení bude eliminován negativní vliv již neodstranitelného nánosu na lamelách kondenzátoru zařízení. Zařízení je v objektu firmy DELIMAX Hodonín a slouží jako zdroj chladu pro VZT jednotku prodejny pro chlazení vzduchu vháněného do prostor této provozovny. Objem vstupního vzduchu je m 3 /hod., chladící výkon 25kW (případně výkonově nejbližší z výrobní řady v rozsahu kw). Zařízení je řešeno v souladu s požadavky investora. Navrhované parametry použité v tomto projektu jsou v souladu s požadavky hygienických předpisů. Pro zpracování tohoto projektu byly použity následující podklady: projektová dokumentace stavební části projektová dokumentace skutečného provedení rozvodů chladiva projektová dokumentace MaR energetického hospodářství konzultace se zástupcem investora konzultace se zpracovateli ostatních profesí Při řešení kromě závěrů z výše uvedených podkladů bylo vycházeno ze závazných podmínek následujících platných českých norem, směrnic a následujících předpisů: Nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci Nařízení vlády č. 148/2006 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací ČSN Navrhování vzduchotechnických a klimatických zařízení ČSN Výpočet tepelné zátěže klimatizovaných prostorů a další zákonná ustanovení platná pro jednotlivé celky objektu. 1.1 Vstupní údaje Za výpočtové hodnoty lze pokládat následující údaje vycházející ze základních meteorologických údajů: Teploty a hydrometrie venkovního vzduchu: Parametry Zima Léto Teplota suchého teploměru -15 C +35 C Teplota vlhkého teploměru -16 C +24 C

13 Entalpie vzduchu -16,2 kj/kg +67 kj/kg Relativní vlhkost vzduchu 99 % 35 % Absolutní vlhkost vzduchu 0,8 g/kg 12,5 g/kg Dimenzování zařízení z hlediska tepelné zátěže: Při dimenzování se vycházelo ze stávajících systémů. Dimenzování zařízení z hlediska minimálního hluku: Aby se na maximální možnou míru eliminovaly nepříznivé vlivy hluku a vibrací, vznikající provozem vzduchotechniky a klimatizace, jsou přijata taková opatření včetně použití odpovídajících elementů, snižující vnitřní i vnější hluk. Obecně lze konstatovat, že v projektu je kladen důraz na max. snížení hluku. 2.Technický popis 2.1 Demontáže a ekologická likvidace stávajících systémů Stávající zařízení RAU100 bude demontováno včetně potrubí a výparníku VZT jednotky a předáno k ekologické likvidaci certifikované společnosti. Odsáté neekologické chladivo R22 bude rovněž předáno k likvidaci společnosti s patřičným oprávněním. Investorovi budou předány doklady dle legislativy o předání k likvidaci. 2.2 Popis výměny zařízení Chladícího systém Uvedené zařízení s chladivem bude nově propojeno na novým výparník instalovaným ve VZT jednotce prodejny. Při výměně bude využita stávající konstrukce pro osazení zařízení i nových rozvodů potrubí. Výparník bude rozměrově shodný se stávajícím. Nelze vyloučit úpravy konstrukcí při posunu vývodů na nových zařízeních. Po osazení zařízení proběhne dopojení na potrubní rozvody, dále dopojení elektrického napájení a napojení na MaR energetického hospodářství firmy. Zařízení má autonomní řídicí systém, který komunikuje s nadřízeným systémem Energomat zajišťujícím účelné zařazování do stroje provozního a naopak do nadřazeného systému jsou odesílány informace o stavu zařízení včetně hlášení o poruchách. Umístění kompresorové jednotky je na střeše objektu na závětrné straně a je nutné uvažovat se zvýšenými teplotními špičkami okolí blížící se 50 C Napájecí napětí 400V/50Hz. Vnější rozměry výparníku do vzduchotechnické jednotky jsou výška 640 mm, šířka 600 mm a tloušťka 170 mm. Elektrické příkony ventilátorů jsou 1,7 kw a 0,6 kw. Aplikace této technologie přináší srovnatelný chladící výkon kombinovaný s nižší spotřebou el. energie a minimálními hladinami provozního hluku. Předpokládané snížení spotřeby elektrické energie bude cca 10% proti současnému stavu. V případě rozdílného chladícího výkonu daného odlišnou typovou řadou lze akceptovat změnu chladícího výkonu proti projektu, ale touto změnou nesmí být ovlivněna funkce

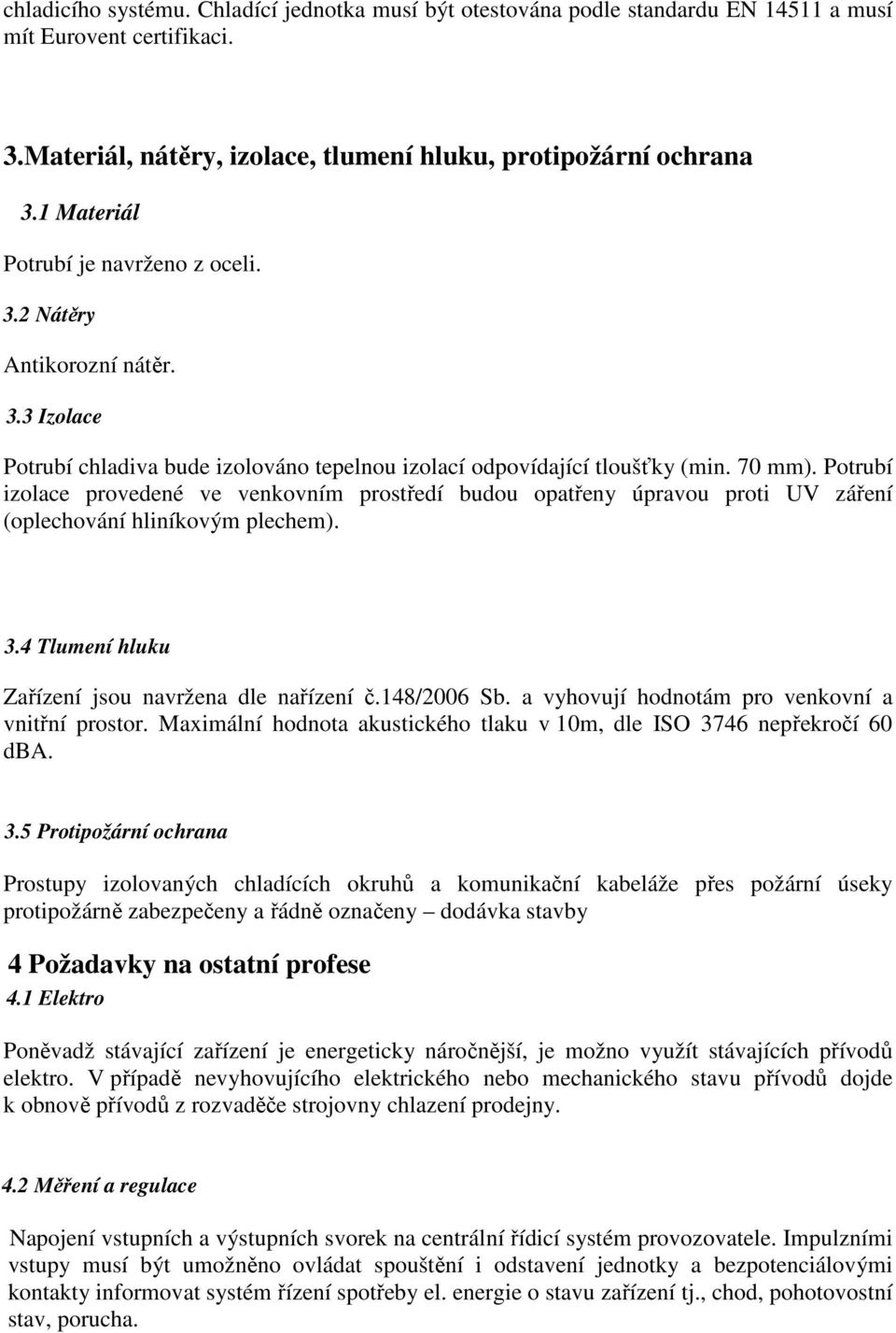

14 chladicího systému. Chladící jednotka musí být otestována podle standardu EN a musí mít Eurovent certifikaci. 3.Materiál, nátěry, izolace, tlumení hluku, protipožární ochrana 3.1 Materiál Potrubí je navrženo z oceli. 3.2 Nátěry Antikorozní nátěr. 3.3 Izolace Potrubí chladiva bude izolováno tepelnou izolací odpovídající tloušťky (min. 70 mm). Potrubí izolace provedené ve venkovním prostředí budou opatřeny úpravou proti UV záření (oplechování hliníkovým plechem). 3.4 Tlumení hluku Zařízení jsou navržena dle nařízení č.148/2006 Sb. a vyhovují hodnotám pro venkovní a vnitřní prostor. Maximální hodnota akustického tlaku v 10m, dle ISO 3746 nepřekročí 60 dba. 3.5 Protipožární ochrana Prostupy izolovaných chladících okruhů a komunikační kabeláže přes požární úseky protipožárně zabezpečeny a řádně označeny dodávka stavby 4 Požadavky na ostatní profese 4.1 Elektro Poněvadž stávající zařízení je energeticky náročnější, je možno využít stávajících přívodů elektro. V případě nevyhovujícího elektrického nebo mechanického stavu přívodů dojde k obnově přívodů z rozvaděče strojovny chlazení prodejny. 4.2 Měření a regulace Napojení vstupních a výstupních svorek na centrální řídicí systém provozovatele. Impulzními vstupy musí být umožněno ovládat spouštění i odstavení jednotky a bezpotenciálovými kontakty informovat systém řízení spotřeby el. energie o stavu zařízení tj., chod, pohotovostní stav, porucha.

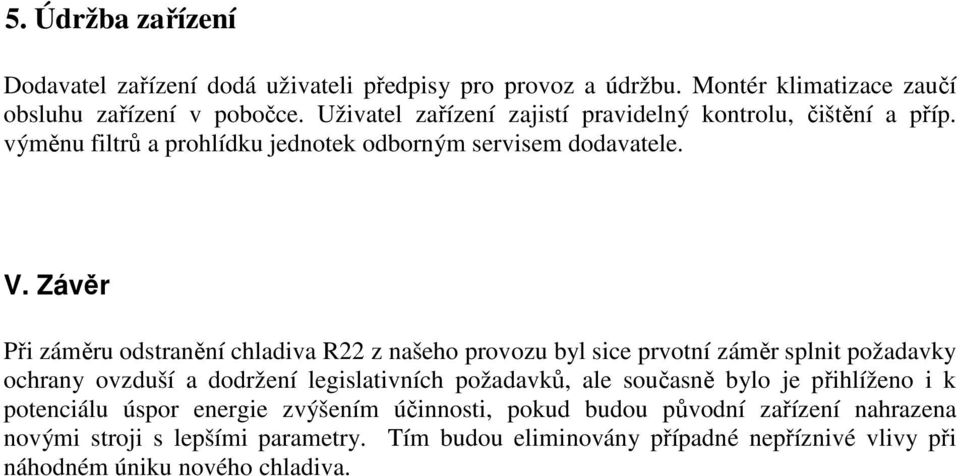

15 5. Údržba zařízení Dodavatel zařízení dodá uživateli předpisy pro provoz a údržbu. Montér klimatizace zaučí obsluhu zařízení v pobočce. Uživatel zařízení zajistí pravidelný kontrolu, čištění a příp. výměnu filtrů a prohlídku jednotek odborným servisem dodavatele. V. Závěr Při záměru odstranění chladiva R22 z našeho provozu byl sice prvotní záměr splnit požadavky ochrany ovzduší a dodržení legislativních požadavků, ale současně bylo je přihlíženo i k potenciálu úspor energie zvýšením účinnosti, pokud budou původní zařízení nahrazena novými stroji s lepšími parametry. Tím budou eliminovány případné nepříznivé vlivy při náhodném úniku nového chladiva.
