2 WOODSTER Kolébková pila na palivové dříví Sw50 Výrobce: Woodster GmbH Günzburger Strasse Ichenhausen, Německo Vážený zákazníku, doufáme, že budete se svou novou kotoučovou pilou spokojeni a přejeme Vám při práci mnoho úspěchu. INFORMACE: Výrobce tohoto nástroje nenese v souladu s platnou právní úpravou záruky na výrobek odpovědnost za škody způsobené: neodborným užíváním nerespektováním manuálu/návodu na obsluhu opravami provedenými třetími osobami, neautorizovanými odborníky montáží a výměnou neoriginálních náhradních dílů použitím v rozporu s pokyny výpadkem elektrické soustavy, nerespektováním elektrotechnologických předpisů a norem VDE (Svazu německých elektrotechniků) 0100, DIN (Německého normalizačního ústavu) 57113/VDE0113. Doporučujeme Vám: Před montáží a uvedením do provozu si, prosím, přečtěte celý text manuálu. Tento manuál by Vám měl pomoci seznámit se s Vaším strojem a možnostmi jeho využití. Manuál obsahuje důležité pokyny, které Vám umožní pracovat se strojem bezpečně, odborně a hospodárně. Pomohou Vám vyhnout se případným nebezpečím a nákladům na opravu, sníží možnou dobu výpadku, zvýší spolehlivost a prodlouží životnost stroje. Vedle bezpečnostních opatření uvedených v tomto manuálu jste při provozu Vašeho stroje taktéž povinni dodržovat platné právní předpisy Vaší země. Doporučujeme Vám umístit tento manuál v blízkosti stroje, a to v igelitovém pouzdře chránícím jej proti vlhkosti a nečistotě. Osoba stroj obsluhující je povinna si před započetím práce manuál přečíst a pečlivě jej dodržovat. Se strojem mohou pracovat pouze osoby, které byly o stroji a možných rizikách s prací náležitě poučeny. Je třeba taktéž dodržovat požadavky na minimální věk obsluhy stroje. Vedle bezpečnostních opatření uvedených v tomto manuálu a zvláštních předpisů Vaší země je taktéž třeba dodržovat obecně uznávaná technická pravidla pro provoz zařízení na zpracování dřeva. OBECNÉ POKYNY Po rozbalení překontrolujte všechny části za účelem eventuálního poškození vzniklého při přepravě. V případě reklamace neprodleně zkontaktujte přepravce. Na pozdější reklamace nebude brán zřetel. Překontrolujte úplnost zásilky. 1 - CZ Návod k použití

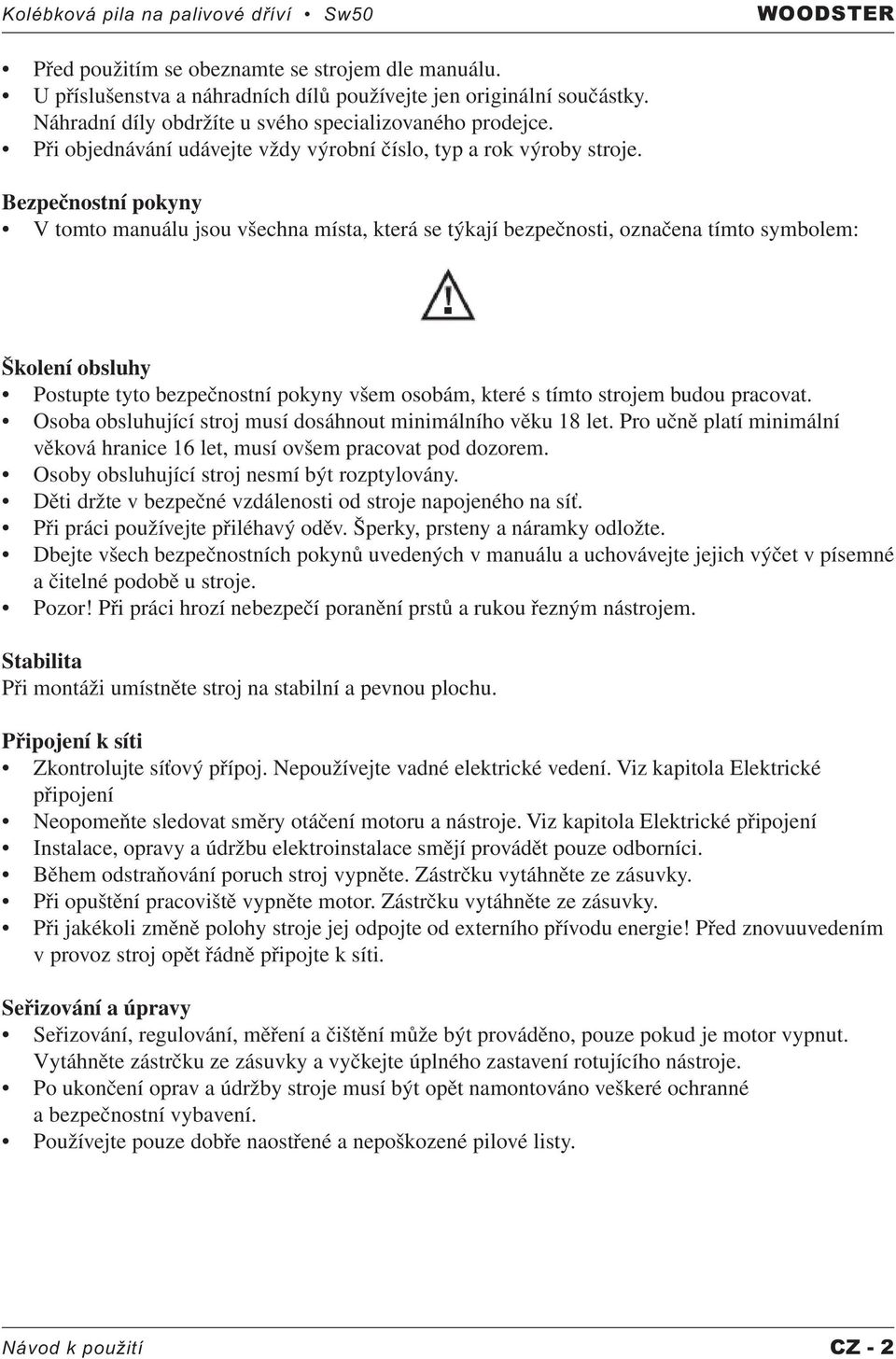

3 Kolébková pila na palivové dříví Sw50 WOODSTER Před použitím se obeznamte se strojem dle manuálu. U příslušenstva a náhradních dílů používejte jen originální součástky. Náhradní díly obdržíte u svého specializovaného prodejce. Při objednávání udávejte vždy výrobní číslo, typ a rok výroby stroje. Bezpečnostní pokyny V tomto manuálu jsou všechna místa, která se týkají bezpečnosti, označena tímto symbolem: Školení obsluhy Postupte tyto bezpečnostní pokyny všem osobám, které s tímto strojem budou pracovat. Osoba obsluhující stroj musí dosáhnout minimálního věku 18 let. Pro učně platí minimální věková hranice 16 let, musí ovšem pracovat pod dozorem. Osoby obsluhující stroj nesmí být rozptylovány. Děti držte v bezpečné vzdálenosti od stroje napojeného na síť. Při práci používejte přiléhavý oděv. Šperky, prsteny a náramky odložte. Dbejte všech bezpečnostních pokynů uvedených v manuálu a uchovávejte jejich výčet v písemné a čitelné podobě u stroje. Pozor! Při práci hrozí nebezpečí poranění prstů a rukou řezným nástrojem. Stabilita Při montáži umístněte stroj na stabilní a pevnou plochu. Připojení k síti Zkontrolujte síťový přípoj. Nepoužívejte vadné elektrické vedení. Viz kapitola Elektrické připojení Neopomeňte sledovat směry otáčení motoru a nástroje. Viz kapitola Elektrické připojení Instalace, opravy a údržbu elektroinstalace smějí provádět pouze odborníci. Během odstraňování poruch stroj vypněte. Zástrčku vytáhněte ze zásuvky. Při opuštění pracoviště vypněte motor. Zástrčku vytáhněte ze zásuvky. Při jakékoli změně polohy stroje jej odpojte od externího přívodu energie! Před znovuuvedením v provoz stroj opět řádně připojte k síti. Seřizování a úpravy Seřizování, regulování, měření a čištění může být prováděno, pouze pokud je motor vypnut. Vytáhněte zástrčku ze zásuvky a vyčkejte úplného zastavení rotujícího nástroje. Po ukončení oprav a údržby stroje musí být opět namontováno veškeré ochranné a bezpečnostní vybavení. Používejte pouze dobře naostřené a nepoškozené pilové listy. Návod k použití CZ - 2

4 WOODSTER Kolébková pila na palivové dříví Sw50 SPRÁVNÝ ZPŮSOB POUŽITÍ Okružní pila na palivové dříví spolu s nabízeným nářadím je určena výhradně k práci s dřevem. Stroj odpovídá platné právní úpravě směrnice ES o strojích. Stroj je určen pouze pro jednosměnný provoz. Provozní režim je S6 40 %. Pila je určena pouze k příčným řezům max. 1 m dlouhého dřeva. Nezávisle na průměru dřeva smí být do stroje položen pouze jeden kus. Při práci se strojem dodržujte všechny bezpečnostní pokyny. Tyto uchovávejte v písemné podobě vždy u stroje. Při provozu v uzavřených místnostech musí být stroj napojen na odsávací zařízení. Stroj používejte pouze, když je v technicky bezvadném stavu, podle pokynů v manuálu a s ohledem na bezpečnostní rizika a jeho provozní konstrukci! Ihned odstraňte či nechte odstranit zvláště poruchy, které mohou ohrozit bezpečnost! Pravidla bezpečnosti, práce a údržby daná výrobcem a taktéž hodnoty uvedené v kapitole Technické údaje musí být dodržovány a brány v potaz. Pozornost musí být také věnována pravidlům prevence nehod a úrazů a dalším obecně akceptovaným bezpečnostním pravidlům. Stroj může být užíván, udržován a opravován pouze osobami, které jsou obeznámeny s jeho chodem a poučeny o možných rizicích. Svévolné změny stroje vylučují odpovědnost výrobce. Stroj může být užíván pouze s originálním příslušenstvím, originálními nástavbovými nástroji a originálními pilovými listy výrobce. Jakékoliv užití stroje překračující tento výčet je použitím v rozporu s pokyny. V takovém případě výrobce nenese odpovědnost za škody takto způsobené, následky proto nese pouze uživatel. DALŠÍ RIZIKA Stroj je vyroben podle současných technických standardů a bezpečnostních pravidel. Přesto se během práce mohou vyskytnout i další rizika: Riziko poranění prstů a rukou rotujícím pilovým listem v případě nesprávného vedení opracovávaného kusu. Riziko ohrožení zdraví v důsledku prachu a třísen z dřeva. Zcela určitě noste ochrannou výbavu, jakou je kupříkladu ochrana očí a protiprachová maska. Riziko ohrožení zdraví v důsledku hluku. Během provozu je překročena přípustná úroveň hluku. Riziko spojené s použitím elektrického připojení v rozporu s pravidly. Navzdory všem opatřením se mohou vyskytnout ještě další skrytá rizika. Zbývající rizika mohou být minimalizována naprostým respektováním bezpečnostních pokynů, použitím dle pokynů a provozními pokyny. 3 - CZ Návod k použití

5 Kolébková pila na palivové dříví Sw50 WOODSTER Pozor: Nebezpečí úrazu! Dřevo musí být vždy umístěno po obou stranách pilového listu na vidlici ve tvaru V. Okružní pila Šestihranný klíč na matice Pojistný kolík Provozní pokyny ROZSAH DODÁVKY sw50 TECHNICKÉ ÚDAJE Konstrukční údaje: Celková délka mm 1078 Celková šířka mm 655 Celková výška mm 973 Základna mm 655 Pilový list - průměr max. mm 500 Motor- chod naprázdno 1/min Rychlost řezání pilového listu m/vteřin 72 Hmotnost kg 79 Napájecí jednotka: Motor V /50Hz Příkon P1 KW 3,1 Výkon P2 KW 2,0 Rychlost motoru 1/min Provozní režim S6/40 % Jmenovitý proud A 13,6 Návod k použití CZ - 4

6 WOODSTER Kolébková pila na palivové dříví Sw50 Napájecí jednotka: Motor V /50 Hz Příkon P1 KW 4,2 Výkon P2 KW 3,0 Rychlost motoru 1/min Provozní režim S6/40 % Jmenovitý proud A 7,8 Pracovní parametry Výška řezu: Kulatina max. mm 170 Otočný řez max. mm 190 Kus dřeva max. mm Technické změny vyhrazeny! Charakteristické hodnoty hluku Podle Evropské normy EN o hladině akustického výkonu, resp. normy EN (korekční faktor k3 je vypočten s ohledem na dodatek A.2 k EN 31204) o hladině akustického tlaku na pracovišti byly zjištěny takovéto emisní hodnoty hluku (a to na základě pracovních podmínek zavedených dodatkem A ISO 7904): Hladina akustického výkonu Chod naprázdno - LWA/provozní LWA db(a) 105/ / /107 Hladina akustického tlaku na pracovišti v db Chod naprázdno - LpAeq/provozní LpAeq db(a) 85/92 95/97 95/97 9/97 Uvedené hodnoty jsou emisními hodnotami, a proto nemohou být zároveň hodnotami, které naměříte na pracovišti. Přestože zde existuje korelace mezi emisními a imisními hladinami, nelze spolehlivě vyvodit, zda je nutno provést dodatečné preventivní bezpečnostní opatření, či není. Faktory, které ovlivňují aktuální povolenou imisní hodnotu na pracovišti, zahrnují: podmínky na pracovišti a další zdroje hluku, např. počet sousedících strojů a dalších pracovních procesů. Povolené pracovní hodnoty se mohou místně lišit. Tyto informace by ovšem měli kvalifikovat uživatele k odhadu možných nebezpečí a rizik. 5 - CZ Návod k použití

7 Kolébková pila na palivové dříví Sw50 WOODSTER MONTÁŽ Stroj je dodáván, kromě přední rukojeti, kompletně zmontován, a proto je okamžitě určen k provozu. Přední rukojeť odmontujte ze spáru/kloubu a vsaďte ji do levé boční stěny konstrukce. Instalace a nastavení Pilu předně umístěte na stabilní a rovný povrch. PŘEPRAVA Pro manipulaci se strojem vytáhněte přepravní rukojeť (1) a pootočte ji, aby jste ji zajistili. (2). (jištěno hlavou šroubu v přepravní rukojeti ) Pojistný uzávěr K přepravě kotoučové pily zajistěte kolébkový uzávěr do polohy 1 dle obrázku. Návod k použití CZ - 6

8 WOODSTER Kolébková pila na palivové dříví Sw50 ELEKTRICKÉ NAPÁJENÍ Stroj napojte na síť zástrčkou CEE, přívod musí být jištěn 16 A. Stroj spustíte provozním spínačem; motor naběhne. Přezkoušejte směr otáčení! Popř. změňte polaritu. Při vypínání se pilové otáčky zabrzdí do 10 vteřin. Změny směru otáčení Nainstalovaný elektromotor je schopen okamžitého provozu. Připojení odpovídá příslušným normám VDE a DIN. Energie dodávaná zákazníkem a použití prodlužovacích kabelů musí odpovídat těmto normám, popř. místním předpisům vztahujícím se k dodávkám elektrické energie. Brzda motoru Brzda zpomalí motor pily do 10 vteřin. Elektrické brzdění je přerušeno po max. 14 vteřinách. V případě, že brzdění trvá déle než 10 vteřin, stroj nesmí být dále používán, protože brzda je defektní. Stroj musí být bezpodmínečně odpojen od zdroje napětí. Tato závada může být odstraněna pouze odborníkem (elektrikářem). Elektrický motor je dimenzován pro provozní režim S 6 40 %. S6 = trvalý chod s přerušovaným zatížením 40 % = související s 10 min. 4 min. zatížením; 6 min. chod naprázdno Pokud je motor přetížen, automaticky se vypne, a to díky termálnímu spínači (termostatu) umístěnému v závitech motoru. Po vychladnutí (doba se liší) může být motor opět zapnut. Defektní elektrické vedení Na elektrickém vedení dochází často k poškození izolace. Možné příčiny: Místa otlaku, jestliže jsou elektrické kabely vedeny skrze okenní či dveřní spáry. Místa zlomu v důsledku neodborného uchycení a vedení elektrických kabelů. Místa řezu v důsledku přejezdu přes elektrické kabely. Škody na izolaci v důsledku vytrhnutí z nástěnné zásuvky. Praskliny následkem stáří izolace. Takovéto defektní elektrické kabely nesmí být používány a jsou v důsledku škod na izolaci životu nebezpečné! 7 - CZ Návod k použití

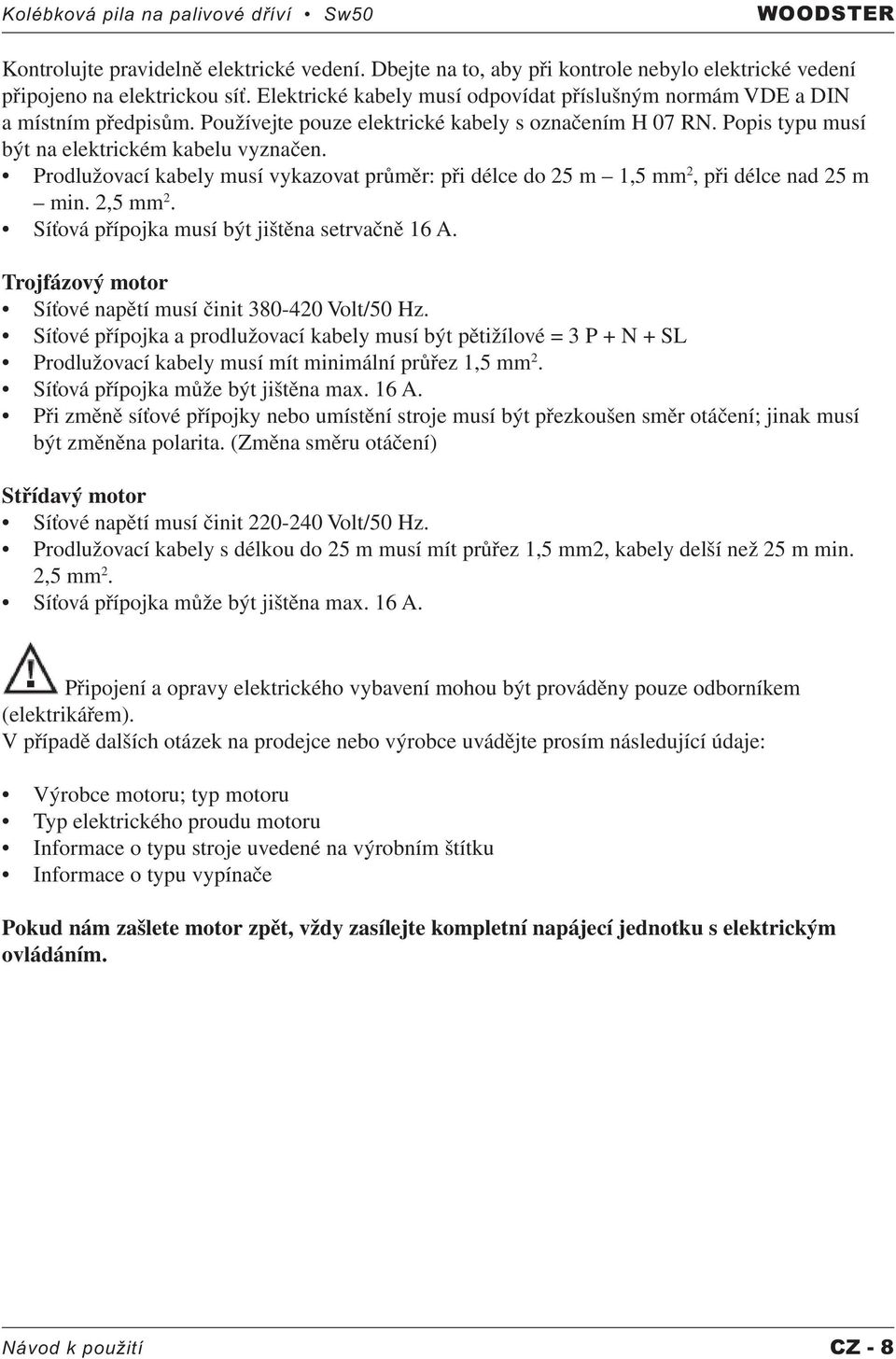

9 Kolébková pila na palivové dříví Sw50 WOODSTER Kontrolujte pravidelně elektrické vedení. Dbejte na to, aby při kontrole nebylo elektrické vedení připojeno na elektrickou síť. Elektrické kabely musí odpovídat příslušným normám VDE a DIN a místním předpisům. Používejte pouze elektrické kabely s označením H 07 RN. Popis typu musí být na elektrickém kabelu vyznačen. Prodlužovací kabely musí vykazovat průměr: při délce do 25 m 1,5 mm 2, při délce nad 25 m min. 2,5 mm 2. Síťová přípojka musí být jištěna setrvačně 16 A. Trojfázový motor Síťové napětí musí činit Volt/50 Hz. Síťové přípojka a prodlužovací kabely musí být pětižílové = 3 P + N + SL Prodlužovací kabely musí mít minimální průřez 1,5 mm 2. Síťová přípojka může být jištěna max. 16 A. Při změně síťové přípojky nebo umístění stroje musí být přezkoušen směr otáčení; jinak musí být změněna polarita. (Změna směru otáčení) Střídavý motor Síťové napětí musí činit Volt/50 Hz. Prodlužovací kabely s délkou do 25 m musí mít průřez 1,5 mm2, kabely delší než 25 m min. 2,5 mm 2. Síťová přípojka může být jištěna max. 16 A. Připojení a opravy elektrického vybavení mohou být prováděny pouze odborníkem (elektrikářem). V případě dalších otázek na prodejce nebo výrobce uvádějte prosím následující údaje: Výrobce motoru; typ motoru Typ elektrického proudu motoru Informace o typu stroje uvedené na výrobním štítku Informace o typu vypínače Pokud nám zašlete motor zpět, vždy zasílejte kompletní napájecí jednotku s elektrickým ovládáním. Návod k použití CZ - 8

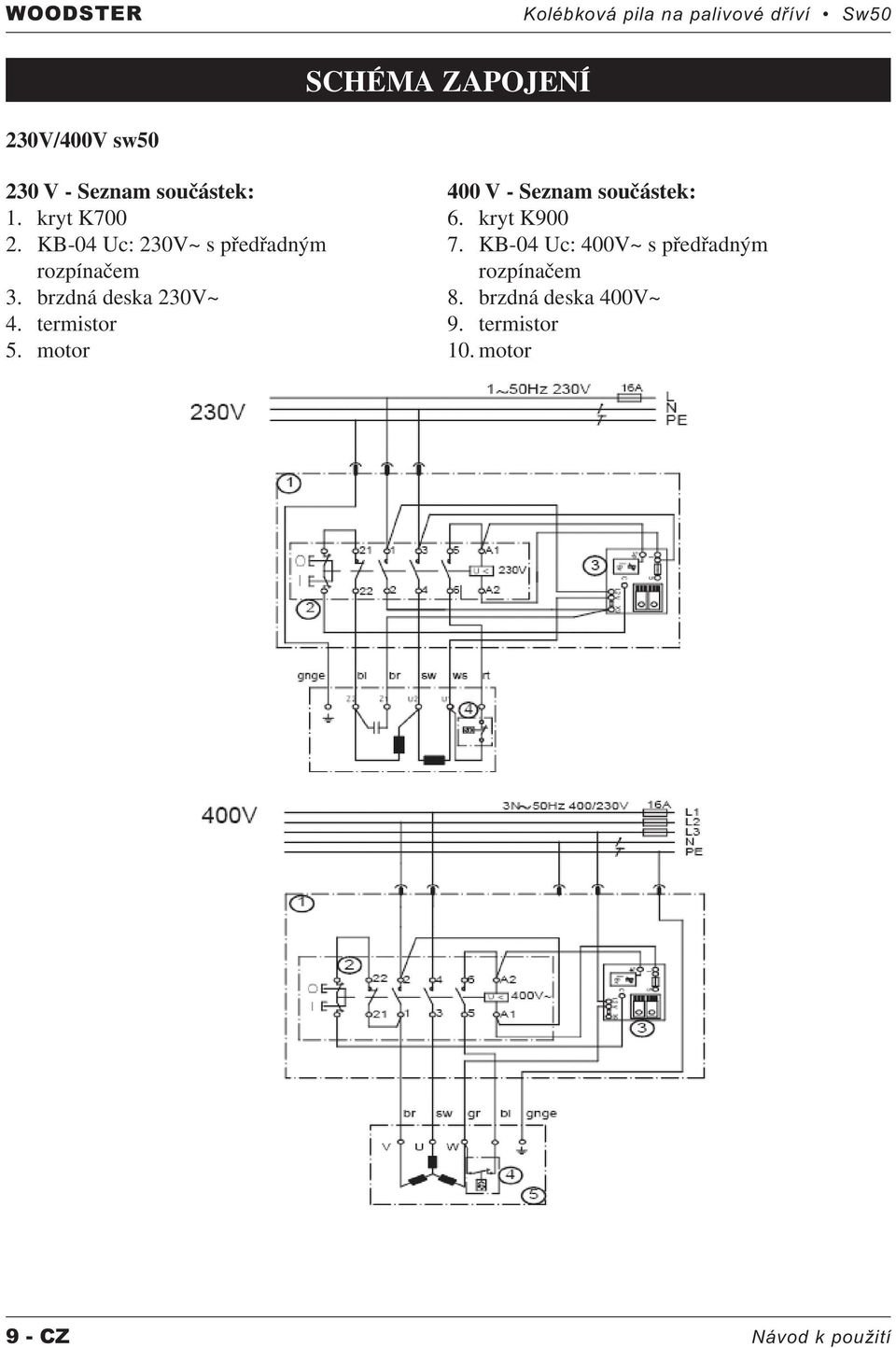

10 WOODSTER Kolébková pila na palivové dříví Sw50 SCHÉMA ZAPOJENÍ 230V/400V sw V - Seznam součástek: 1. kryt K KB-04 Uc: 230V~ s předřadným rozpínačem 3. brzdná deska 230V~ 4. termistor 5. motor 400 V - Seznam součástek: 6. kryt K KB-04 Uc: 400V~ s předřadným rozpínačem 8. brzdná deska 400V~ 9. termistor 10. motor 9 - CZ Návod k použití

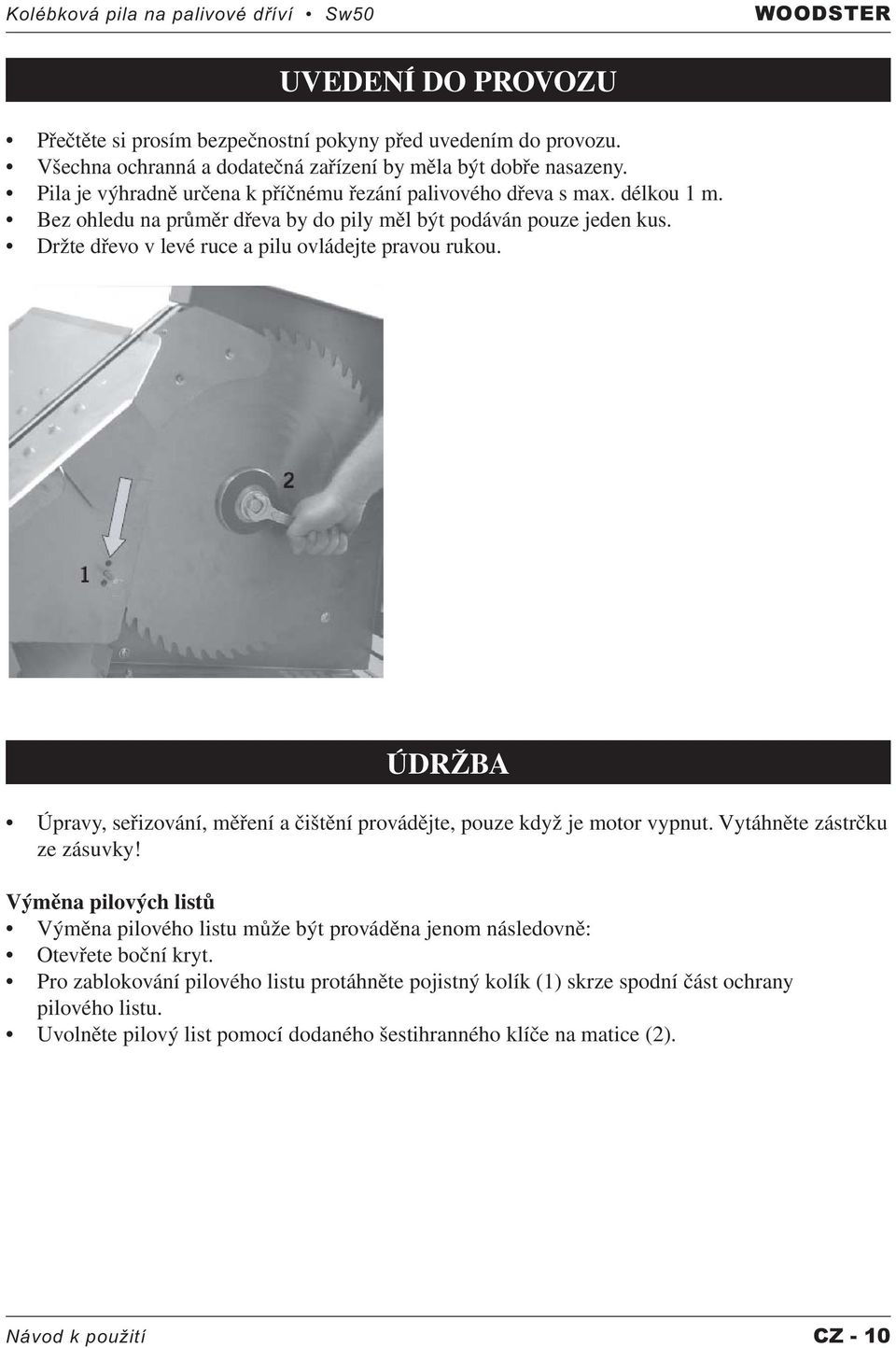

11 Kolébková pila na palivové dříví Sw50 WOODSTER UVEDENÍ DO PROVOZU Přečtěte si prosím bezpečnostní pokyny před uvedením do provozu. Všechna ochranná a dodatečná zařízení by měla být dobře nasazeny. Pila je výhradně určena k příčnému řezání palivového dřeva s max. délkou 1 m. Bez ohledu na průměr dřeva by do pily měl být podáván pouze jeden kus. Držte dřevo v levé ruce a pilu ovládejte pravou rukou. ÚDRŽBA Úpravy, seřizování, měření a čištění provádějte, pouze když je motor vypnut. Vytáhněte zástrčku ze zásuvky! Výměna pilových listů Výměna pilového listu může být prováděna jenom následovně: Otevřete boční kryt. Pro zablokování pilového listu protáhněte pojistný kolík (1) skrze spodní část ochrany pilového listu. Uvolněte pilový list pomocí dodaného šestihranného klíče na matice (2). Návod k použití CZ - 10

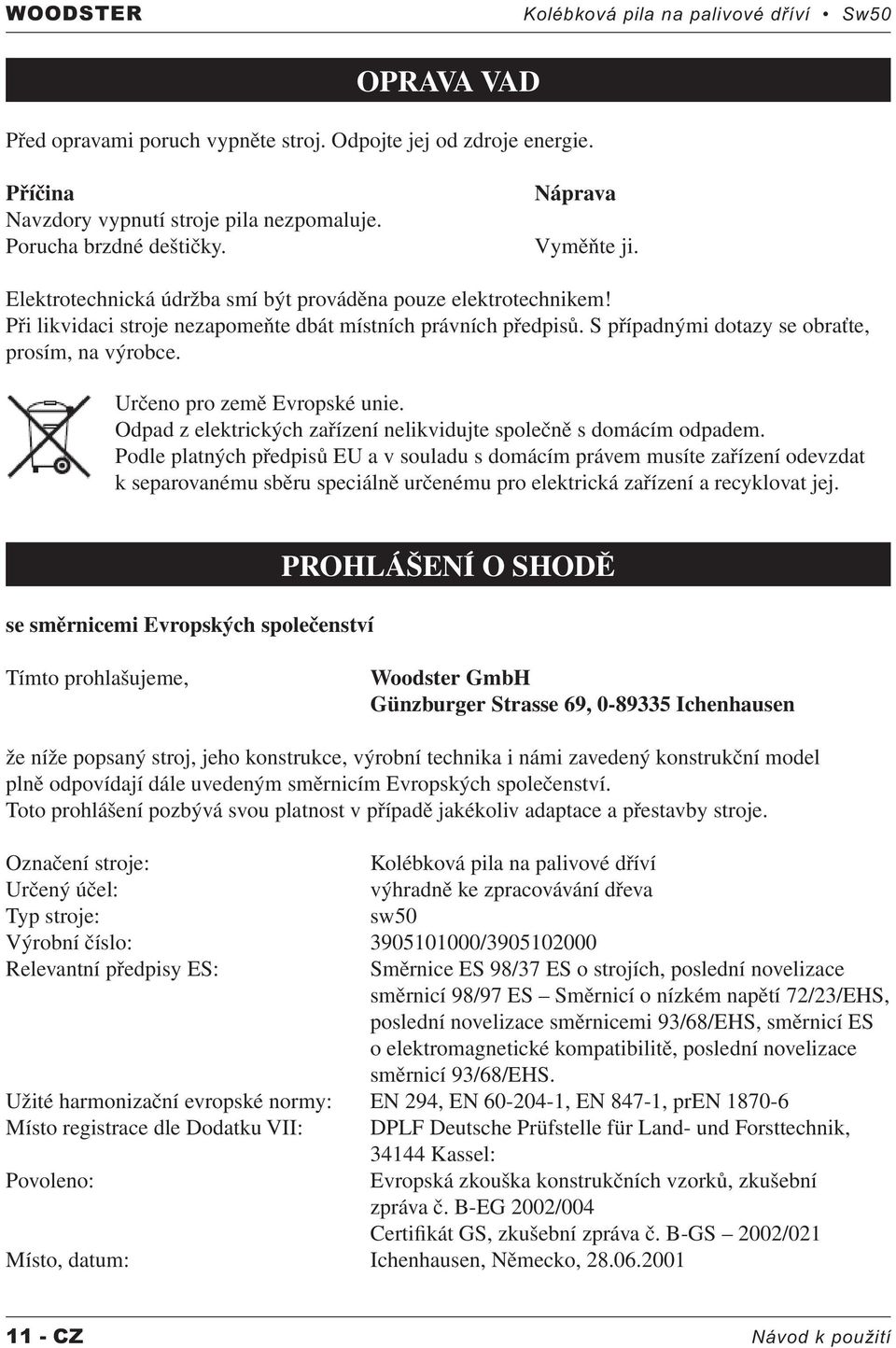

12 WOODSTER Kolébková pila na palivové dříví Sw50 OPRAVA VAD Před opravami poruch vypněte stroj. Odpojte jej od zdroje energie. Příčina Navzdory vypnutí stroje pila nezpomaluje. Porucha brzdné deštičky. Náprava Vyměňte ji. Elektrotechnická údržba smí být prováděna pouze elektrotechnikem! Při likvidaci stroje nezapomeňte dbát místních právních předpisů. S případnými dotazy se obraťte, prosím, na výrobce. Určeno pro země Evropské unie. Odpad z elektrických zařízení nelikvidujte společně s domácím odpadem. Podle platných předpisů EU a v souladu s domácím právem musíte zařízení odevzdat k separovanému sběru speciálně určenému pro elektrická zařízení a recyklovat jej. se směrnicemi Evropských společenství PROHLÁŠENÍ O SHODĚ Tímto prohlašujeme, Woodster GmbH Günzburger Strasse 69, Ichenhausen že níže popsaný stroj, jeho konstrukce, výrobní technika i námi zavedený konstrukční model plně odpovídají dále uvedeným směrnicím Evropských společenství. Toto prohlášení pozbývá svou platnost v případě jakékoliv adaptace a přestavby stroje. Označení stroje: Kolébková pila na palivové dříví Určený účel: výhradně ke zpracovávání dřeva Typ stroje: sw50 Výrobní číslo: / Relevantní předpisy ES: Směrnice ES 98/37 ES o strojích, poslední novelizace směrnicí 98/97 ES Směrnicí o nízkém napětí 72/23/EHS, poslední novelizace směrnicemi 93/68/EHS, směrnicí ES o elektromagnetické kompatibilitě, poslední novelizace směrnicí 93/68/EHS. Užité harmonizační evropské normy: EN 294, EN , EN 847-1, pren Místo registrace dle Dodatku VII: DPLF Deutsche Prüfstelle für Land- und Forsttechnik, Kassel: Povoleno: Evropská zkouška konstrukčních vzorků, zkušební zpráva č. B-EG 2002/004 Certifikát GS, zkušební zpráva č. B-GS 2002/021 Místo, datum: Ichenhausen, Německo, CZ Návod k použití

13 Kolébková pila na palivové dříví Sw50 WOODSTER Podpis: Reinhold Bauer (konstrukční manažer) Gerhard Bucher (produkční manažer) ZÁRUKA Zjevné vady musí být oznámeny do osmi dnů od obdržení zboží, jinak kupující ztrácí všechny nároky z těchto vad vycházející. Zaručujeme se, že - při správném zacházení se strojem - od předání zboží po celou zákonnou záruční dobu nahradíme zdarma všechny části stroje, které během této doby obdržíme a které se stanou během této doby ověřitelně nepoužitelnými v důsledku vad materiálu nebo výrobních vad. Pro každou část, kterou sami nevyrábíme, se můžeme zaručit pouze do takové míry, do jaké nám přísluší nároky na uplatnění záruky proti našemu dodavateli. Náklady na instalování nových části nese kupující. Jakékoliv nároky na výměnu, snížení kupní ceny či další nároky na náhradu škody jsou vyloučeny. Návod k použití CZ - 12

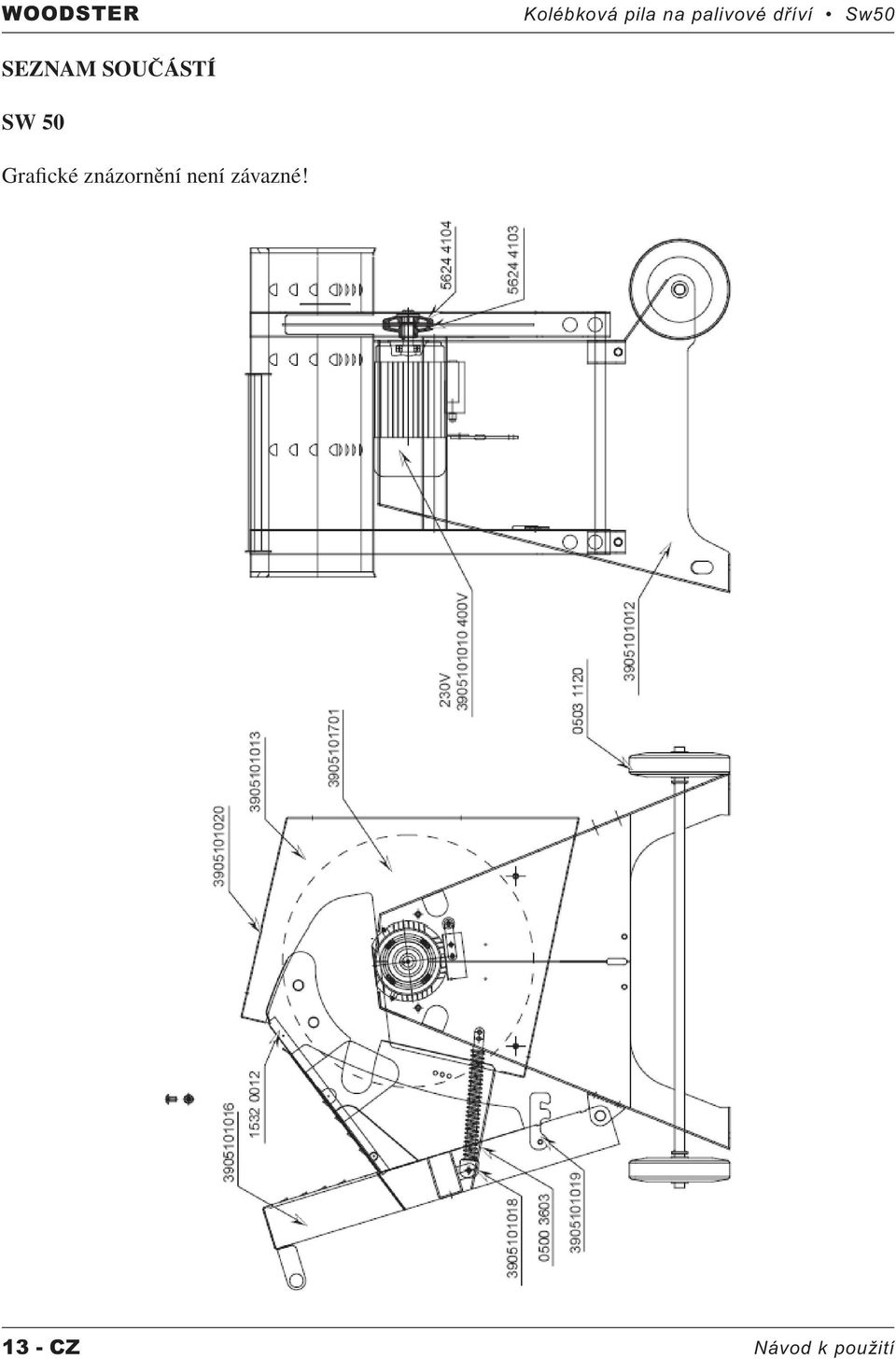

14 WOODSTER Kolébková pila na palivové dříví Sw50 SEZNAM SOUČÁSTÍ SW 50 Grafické znázornění není závazné! 13 - CZ Návod k použití

15 Kolísková píla na drevo Sw50 WOODSTER Výrobca: Woodster GmbH Gunzburger Strasse Ichenhausen/BRD Vážený zákazník, želáme Vám veľa radosti a úspechov pri práci s Vašou novou kotúčovou pílou. INFORMÁCIE: Výrobca tohto stroja neručí podľa platných zákonov za škody na stroji alebo strojom spôsobené, ak tieto vzniknú pri: neprimeranom použití nedodržaní návodu na použitie opravách tretími, neoprávnenými osobami použití neoriginálnych náhradných dielov použití v rozpore s pokynmi výpade elektrického vedenia pri nedodržaní elektrických predpisov a noriem VDE 0100, DIN 57113/VDE0113. Odporúčame: Pred montážou a uvedením do prevádzky si prečítajte celý text návodu na obsluhu. Tento návod Vám má uľahčiť spoznávanie a účelné používanie stroja. Návod na obsluhu obsahuje dôležité upozornenia, ako máte so strojom zachádzať odborne a hospodárne a ako sa máte vyhnúť nebezpečenstvu, ako ušetriť náklady na opravu, ako zmenšiť dobu výpadku a ako zvýšiť spoľahlivosť a životnosť náradia. Doplnkovo musíte dodržiavať tiež predpisy Vašej krajiny, ktoré sa týkajú prevádzky stroja. Dodržiavajte návod na obsluhu a uchovajte ho v blízkosti stroja v plastikovom obale chránený pred vlhkosťou a špinou. Návod musí prečítať a dôsledne dodržovať každá osoba, ktorá sa chystá stroj použiť. S náradím môžu pracovať iba zaučené osoby, ktoré sú o nebezpečenstvách súvisiacich s používaním náradia poučené. Je nutné dodržať minimálny požadovaný vek na obsluhu stroja. Vedľa bezpečnostných poučení obsiahnutých v návode na obsluhu a predpisov Vašej krajiny je potrebné dodržiavať tiež všeobecné technické pravidlá súvisiace s prevádzkou drevospracujúcich strojov. VŠEOBECNÉ ODPORÚČANIA Po vybalení dodávky skontrolujte všetky časti, či nie sú poškodené po prevoze. Pri reklamácii musí byť ihneď vyrozumený dovozca. Neskoršie reklamácie nebudú zohľadnené. Prekontrolujte obsah zásielky, či je úplný. Oboznámte sa podľa tohto návodu s kotúčovou pílou už pred jej prvým použitím. Ako príslušenstvo a náhradné diely používajte iba originálne diely od výrobcu. Náhradné diely objednáte u svojho odborného predajcu. Pri objednávke udávajte naše výrobné číslo, typ a rok výroby stroja. Návod na použitie SK - 14

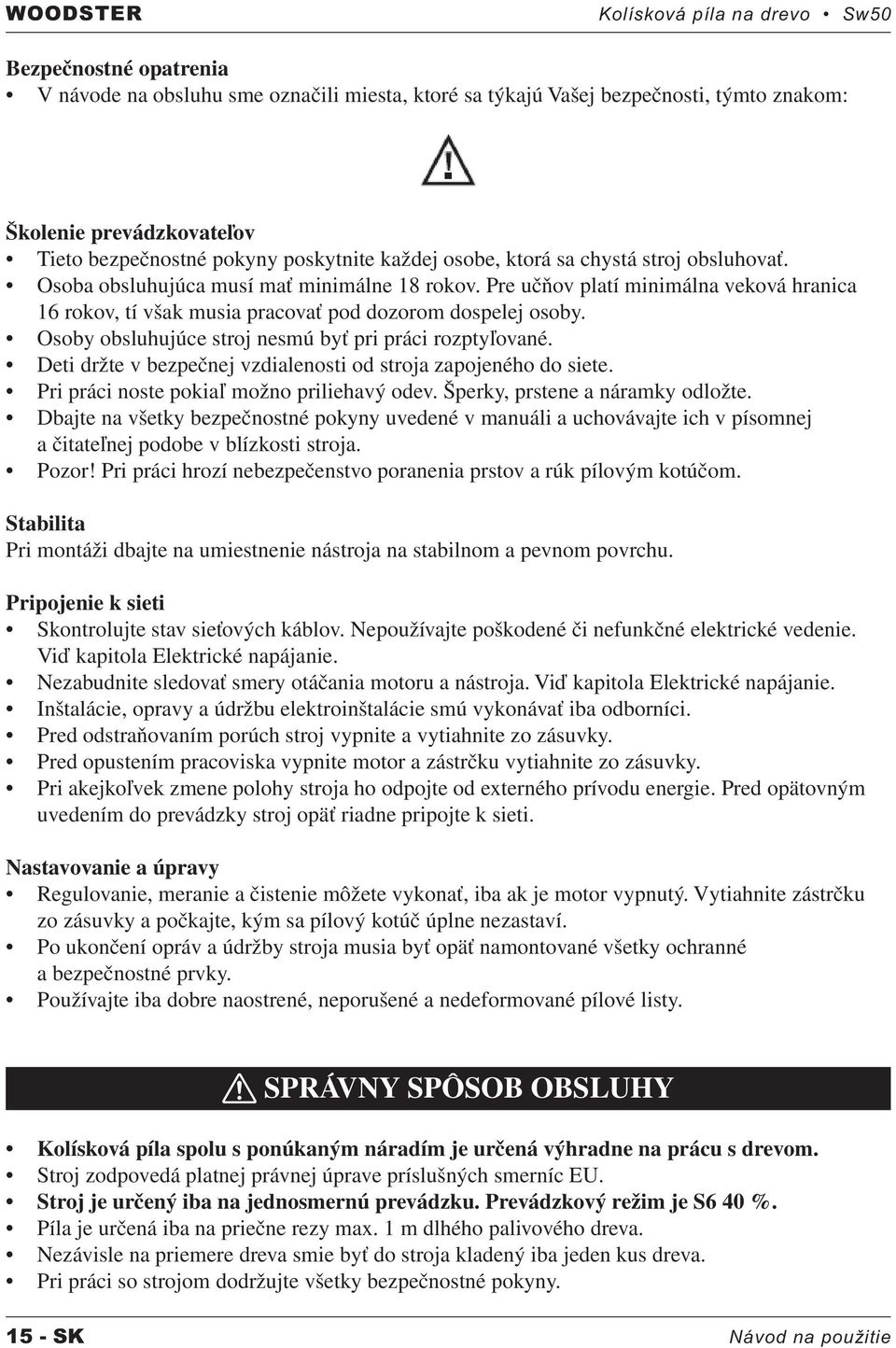

16 WOODSTER Kolísková píla na drevo Sw50 Bezpečnostné opatrenia V návode na obsluhu sme označili miesta, ktoré sa týkajú Vašej bezpečnosti, týmto znakom: Školenie prevádzkovateľov Tieto bezpečnostné pokyny poskytnite každej osobe, ktorá sa chystá stroj obsluhovať. Osoba obsluhujúca musí mať minimálne 18 rokov. Pre učňov platí minimálna veková hranica 16 rokov, tí však musia pracovať pod dozorom dospelej osoby. Osoby obsluhujúce stroj nesmú byť pri práci rozptyľované. Deti držte v bezpečnej vzdialenosti od stroja zapojeného do siete. Pri práci noste pokiaľ možno priliehavý odev. Šperky, prstene a náramky odložte. Dbajte na všetky bezpečnostné pokyny uvedené v manuáli a uchovávajte ich v písomnej a čitateľnej podobe v blízkosti stroja. Pozor! Pri práci hrozí nebezpečenstvo poranenia prstov a rúk pílovým kotúčom. Stabilita Pri montáži dbajte na umiestnenie nástroja na stabilnom a pevnom povrchu. Pripojenie k sieti Skontrolujte stav sieťových káblov. Nepoužívajte poškodené či nefunkčné elektrické vedenie. Viď kapitola Elektrické napájanie. Nezabudnite sledovať smery otáčania motoru a nástroja. Viď kapitola Elektrické napájanie. Inštalácie, opravy a údržbu elektroinštalácie smú vykonávať iba odborníci. Pred odstraňovaním porúch stroj vypnite a vytiahnite zo zásuvky. Pred opustením pracoviska vypnite motor a zástrčku vytiahnite zo zásuvky. Pri akejkoľvek zmene polohy stroja ho odpojte od externého prívodu energie. Pred opätovným uvedením do prevádzky stroj opäť riadne pripojte k sieti. Nastavovanie a úpravy Regulovanie, meranie a čistenie môžete vykonať, iba ak je motor vypnutý. Vytiahnite zástrčku zo zásuvky a počkajte, kým sa pílový kotúč úplne nezastaví. Po ukončení opráv a údržby stroja musia byť opäť namontované všetky ochranné a bezpečnostné prvky. Používajte iba dobre naostrené, neporušené a nedeformované pílové listy. SPRÁVNY SPÔSOB OBSLUHY Kolísková píla spolu s ponúkaným náradím je určená výhradne na prácu s drevom. Stroj zodpovedá platnej právnej úprave príslušných smerníc EU. Stroj je určený iba na jednosmernú prevádzku. Prevádzkový režim je S6 40 %. Píla je určená iba na priečne rezy max. 1 m dlhého palivového dreva. Nezávisle na priemere dreva smie byť do stroja kladený iba jeden kus dreva. Pri práci so strojom dodržujte všetky bezpečnostné pokyny SK Návod na použitie

17 Kolísková píla na drevo Sw50 WOODSTER Všetky bezpečnostné pokyny uchovávajte v písomnej podobe v blízkosti stroja. Pri prevádzke v uzavretých miestnostiach musí byť stroj napojený na odsávacie zariadenie. Stroj používajte, iba ak je v technicky dokonalom stave, podľa pokynov v manuáli a s ohľadom na bezpečnostné riziká a jeho prevádzkovú konštrukciu! Ihneď odstráňte alebo nechajte odstrániť všetky poruchy, ktoré môžu ohroziť bezpečnosť práce. Pravidlá bezpečnosti, obsluhy a údržby stanovené výrobcom a tiež hodnoty uvedené v kapitole Technické údaje musia byť dodržiavané a vždy zohľadnené. Pozornosť musí byť tiež venovaná pravidlám prevencie nehôd a úrazov a ďalším všeobecne akceptovaným bezpečnostným pravidlám. Stroj môže byť používaný, udržiavaný a opravovaný iba osobami, ktoré sú oboznámené s jeho funkciami a spôsobom obsluhy a sú poučené o možných rizikách. Samovoľné zmeny na stroji vylučujú zodpovednosť výrobcu. Stroj môže byť používaný iba s originálnym príslušenstvom, originálnymi nadstavbovými prvkami a originálnymi pílovými listami výrobcu. Akékoľvek použitie stroja prekračujúce toto vymenovanie je použitím v rozpore s pokynmi. V tomto prípade výrobca nenesie zodpovednosť za škody takto spôsobené, následky preto nesie iba užívateľ. ĎALŠIE RIZIKÁ Stroj je vyrobený podľa súčasných technických štandardov a akceptovaných technických pravidiel. Napriek tomu sa počas práce môžu vyskytnúť i ďalšie riziká: Riziko poranenia prstov a rúk rotujúcim nástrojom v prípade nesprávneho vedenia opracovaného kusu. Riziko ohrozenia zdravia v dôsledku prachu a pilín z dreva. Určite noste ochrannú výbavu, ako je napríklad ochrana očí a maska proti prachu. Riziko ohrozenia zdravia v dôsledku hluku. Počas prevádzky je prekročená prípustná hladina hluku. Riziko spojené s použitím elektrického pripojenia v rozpore s pravidlami. Napriek všetkým opatreniam sa môžu vyskytnúť aj iné, skryté riziká. Zostávajúce riziká minimalizujte úplným rešpektovaním bezpečnostných pokynov pri obsluhe, opravách a údržbe stroja. Návod na použitie SK - 16

18 WOODSTER Kolísková píla na drevo Sw50 Pozor: Nebezpečenstvo úrazu! Drevo musí byť vždy umiestnené na oboch stranách pílového lisu vo vidlici v tvare kolísky. Kolísková píla Šesťhranný kľúč na matice Poistný kolík Pokyny na prevádzku ROZSAH DODÁVKY sw50 TECHNICKÉ ÚDAJE Konštrukčné údaje: Celková dĺžka mm 1078 Celková šírka mm 655 Celková výška mm 973 Základňa mm 655 Pílový list- priemer max. mm 500 Motor - chod naprázdno 1/min Rýchlosť pílenia m/sek. 72 Hmotnosť kg 79 Napájacia jednotka: Motor V /50Hz Príkon P1 KW 3,1 Výkon P2 KW 2,0 Rýchlosť motoru 1/min Prevádzkový režim S6/40 % Menovitý prúd A 13, SK Návod na použitie

19 Kolísková píla na drevo Sw50 WOODSTER Napájacia jednotka: Motor V /50 Hz Príkon P1 KW 4,2 Výkon P2 KW 3,0 Rýchlosť motora 1/min Prevádzkový režim S6/40 % Menovitý prúd A 7,8 Pracovné parametre Výška rezu: Guľatina max. mm 170 Otočný rez max. mm 190 Kus dreva max. mm Technické zmeny vyhradené! Charakteristické hodnoty hluku Podľa európskej normy EN o hladine akustického výkonu, resp. normy EN (korekčný faktor k3 je vyrátaný s ohľadom na dodatok A.2 k EN ) o hladine akustického tlaku na pracovisku boli zistené takéto emisné hodnoty hluku (a to na základe pracovných podmienok zavedených dodatkom A ISO 7904): Hladina akustického výkonu Chod naprázdno- LWA/prevádzková LWA db(a) 105/ / /107 Hladina akustického tlaku na pracovisku v db Chod naprázdno- LpAeq/prevádzkové LpAeq db(a) 85/92 95/97 95/97 9/97 Uvedené hodnoty sú emisné hodnoty, a preto nemôžu byť zároveň hodnotami, ktoré nameriate na pracovisku. Pretože existuje korelácia medzi emisnými a imisnými hladinami, nedá sa spoľahlivo vyvodiť, či je nutné vykonať dodatočné preventívne bezpečnostné opatrenie alebo nie. Faktory, ktoré ovplyvňujú aktuálne povolenú imisnú hodnotu na pracovisku, zahŕňajú: zvláštnosti pracoviska a ďalšie zdroje hluku, napr. počet susediacich strojov a ďalších pracovných procesov. Povolené pracovné hodnoty sa môžu miestne líšiť. Tieto informácie by však mali kvalifikovať užívateľa na odhad možných nebezpečenstiev a rizík. Návod na použitie SK - 18

20 WOODSTER Kolísková píla na drevo Sw50 MONTÁŽ Stroj je dodávaný, okrem prednej rukoväte, kompletne zmontovaný, a preto je okamžite možné s ním pracovať. Prednú rukovať odmontujte z kĺbu kolísky a vsaďte do ľavej bočnej steny konštrukcie. Inštalácia a nastavovanie Stroj vždy umiestnite na stabilný a rovný povrch. PREPRAVA Pred manipuláciou so strojom vytiahnite prepravnú rukoväť (1) a pre zaistenie bezpečnej prepravy rukoväťou pootočte (2). (Všetko je istené hlavou skrutky na prepravnej rukoväti.) Poistný uzáver Pred prepravou píly zaraďte uzáver do polohy (1) podľa obrázku SK Návod na použitie

21 Kolísková píla na drevo Sw50 WOODSTER ELEKTRICKÉ NAPÁJANIE Stroj napojte na sieť zásuvkou CEE, prívod musí byť zaistený 16 A. Stroj spustíte spínačom, motor nabehne. Preskúšajte smer otáčania! Popr. zmeňte polaritu. Pri vypínaní sa píla zabrzdí do 10 sekúnd. Zmeny smeru otáčania Nainštalovaný elektromotor je schopný okamžitej prevádzky. Pripojenie zodpovedá príslušným normám VDE a DIN. Energia dodávaná zákazníkom a použitie predlžovacích káblov musí zodpovedať týmto normám, popr. miestnym predpisom vzťahujúcim sa na dodávku elektrickej energie. Brzda motora Brzda spomalí motor píly do 10 sekúnd. Elektrické brzdenie je prerušené po max. 14 sekundách. V prípade, že brzdenie trvá dlhšie ako 10 sekúnd, stroj nesmie byť ďalej používaný, pretože brzda je opotrebovaná. Stroj musí byť bezpodmienečne odpojený od zdroja napätia. Táto porucha môže byť odstránená len odborníkom (elektrikárom). Elektrický motor je dimenzovaný na prevádzkový režim S6 40 %. S6 = trvalý chod s prerušovanou záťažou. 40 % = súvisí s 10 min. 4min.záťažou; 6min. chod naprázdno Ak je motor preťažený, automaticky sa vypne, a to vďaka termálnemu spínaču umiestnenému v závitoch motora. Po vychladnutí (doba chladnutia sa líši) môžete motor opäť zapnúť. Poškodené elektrické vedenie Na elektrickom vedení dochádza často k poškodeniu izolácie. Možné príčiny: Miesta otlačenia, ak sú elektrické káble vedené cez okná či dvere. Miesta zlomu v dôsledku neodborného uchytenia a vedenia elektrických káblov. Miesta zárezov v dôsledku prechádzania cez elektrické káble. Škody na izolácii v dôsledku vytrhnutia kábla zo zásuvky. Praskliny vzniknuté následkom starnutia izolácie. Takéto defektné elektrické káble nesmú byť používané a sú v dôsledku škôd na izolácii životu nebezpečné! Návod na použitie SK - 20

22 WOODSTER Kolísková píla na drevo Sw50 Pravidelne kontrolujte elektrické vedenie. Dbajte na to, aby pri kontrole nebolo elektrické vedenie pripojené na elektrickú sieť. Elektrické káble musia zodpovedať príslušným normám VDE a DIN a miestnym predpisom. Používajte len káble s označením H 07 RN. Typ musí byť na kábli vyznačený. Predlžovacie káble musia vykazovať určitý priemer: káble s dĺžkou do 25 m musia mať priemer 1,5 mm 2, pri dĺžke nad 25 m min. 2,5 mm 2. Sieťová prípojka musí byť zaistená 16 A. Trojfázový motor Sieťové napätie musí činiť Volt/50 Hz. Sieťová prípojka a predlžovací kábel musia byť päťžilové = 3 P + N + SL. Predlžovací kábel musí mať minimálny prierez 1,5 mm 2. Sieťová prípojka môže byť zaistená max. 16 A. Pri zmene sieťovej prípojky alebo umiestnenia stroja musí byť preskúšaný smer otáčania; inak musí byť zmenená polarita otáčania. Striedavý motor Sieťové napätie musí činiť Volt/50 Hz. Predlžovacie káble s dĺžkou do 25 m musí mať prierez 1,5 mm 2, káble dlhšie ako 25 m min. 2,5 mm 2. Sieťová prípojka musí byť zaistená 16 A. Pripojenie a opravy elektrických prvkov môžu byť vykonané len odborníkom (elektrikárom). V prípade ďalších otázok na predajcu alebo výrobcu uvádzajte, prosím, tieto údaje: Výrobca motoru; typ motoru Typ elektrického prúdu v motore Informácie o type stroja uvedené na výrobnom štítku Informácie o typu vypínača Pokiaľ nám zašlete motor späť, vždy zasielajte kompletnú napájaciu jednotku s elektrickým ovládaním SK Návod na použitie

23 Kolísková píla na drevo Sw50 WOODSTER SCHÉMA ZAPOJENIA 230V/400V sw V - Zoznam súčiastok: 1. kryt K KB-04 Uc: 230V~ s rozpínačom 3. brzdná doštička 230V~ 4. termistor 5. motor 400 V - Zoznam súčiastok: 6. kryt K KB-04 Uc: 400V~ s rozpínačom 8. brzdná doštička 400V~ 9. termistor 10. motor Návod na použitie SK - 22

24 WOODSTER Kolísková píla na drevo Sw50 UVEDENIE DO PREVÁDZKY Bezpečnostné pokyny si prečítajte, prosím, už pred uvedením stroja do prevádzky. Všetky ochranné a dodatočné zariadenia by mali byť správne nainštalované. Píla je výhradne určená na priečne pílenie palivového dreva s max. dĺžkou 1 m. Bez ohľadu na priemer dreva by do píly mal byť podávaný len jeden kus dreva. Držte drevo v ľavej ruke a pílu ovládajte pravou rukou. ÚDRŽBA Úpravy, nastavovania, merania a čistenie vykonávajte, len keď je motor vypnutý. Vytiahnite zástrčku zo zásuvky! Výmena pílových listov Výmena pílového listu môže byť vykonaná len nasledujúcim spôsobom: Otvorte boční kryt. Na zablokovanie pílového listu pretiahnite poistný kolík (1) cez spodnú časť ochrany pílového listu. Uvoľnite pílový list pomocou dodaného šesťhranného kľúča na matice (2) SK Návod na použitie

25 Kolísková píla na drevo Sw50 WOODSTER OPRAVA PORÚCH Pred opravami porúch vypnite stroj. Odpojte ho od zdroja energie. Príčina Aj keď stroj vypnete, kotúč nespomaľuje. Porucha brzdnej doštičky. Riešenie Vymeňte doštičku. Elektrotechnickú údržbu smie vykonať len elektrotechnik! Pri likvidácii stroja nezabudnite na dodržiavanie miestnych právnych predpisov. S prípadnými otázkami sa obráťte, prosím, na výrobcu. Určené pre krajiny Európskej únie. Odpad z elektrických zariadení nelikvidujte spoločne s domácim odpadom. Podľa platných predpisov EÚ a v súlade s domácim právom musíte zariadenie odovzdať na separovaný zber špeciálne určený pre elektrická zariadenia a recyklovať ho. so smernicami Európskych spoločenstiev PREHLÁSENIE O ZHODE Týmto prehlasujeme, Woodster GmbH Günzburger Strasse 69, Ichenhausen, Nemecko že dole opísaný stroj, jeho konštrukcia, výrobná technika aj nami zavedený konštrukčný model plne zodpovedajú ďalej uvedeným smerniciam Európskych spoločenstiev. Toto prehlásenie stratí svoju platnosť v prípade akejkoľvek adaptácie či prestavby stroja. Označenie stroja: Kolísková píla na palivové drevo Určený účel: výhradne na spracovávanie dreva Typ stroja: sw50 Výrobné číslo: / Relevantné predpisy ES: Smernica ES 98/37 ES, ostatná novelizácia smernicou 98/97 ES, 72/23/EHS, novelizácia smernicou 93/68/ EHS, smernicou ES o elektromagnetickej kompatibilite, ostatná novelizácia smernicou 93/68/EHS. Použité harmonizačné európske normy: EN 294, EN , EN 847-1, pren Miesto registrácie podľa Dodatku VII: DPLF Deutsche Prüfstelle für Land- und Forsttechnik, Kassel: Povolené: Európska skúška konštrukčných vzoriek, skúšobná správa č. B-EG 2002/004 Certifikát GS, skúšobná správa č. B-GS 2002/021 Miesto, dátum: Ichenhausen, Nemecko, dňa Návod na použitie SK - 24

26 WOODSTER Kolísková píla na drevo Sw50 Podpis: Reinhold Bauer (konštrukčný manažér) Gerhard Bucher (produkčný manažér) ZÁRUKA Zjavné vady musia byť oznámené do ôsmich dní od dodania tovaru, inak kupujúci stráca všetky nároky z týchto vad vyplývajúce. Zaručujeme sa, že - pri správnom zaobchádzaní so strojom od prevzatia tovaru po celú zákonnú záručnú dobu nahradíme zadarmo všetky časti stroja, ktoré nám budú počas tejto doby dopravené, a ktoré sa stanú počas tejto doby overiteľne nepoužiteľnými v dôsledku vád materiálu alebo výrobných vád. Za každú časť, ktorú sami nevyrábame, sa môžeme zaručiť len do takej miery, do akej nám náleží nárok na uplatnenie záruky proti nášmu dodávateľovi. Náklady na inštaláciu nových častí nesie kupujúci. Akékoľvek nároky na výmenu, zľavu z kúpnej ceny či ďalšie nároky na náhradu škody sú vylúčené SK Návod na použitie

27 Kolísková píla na drevo Sw50 WOODSTER ZOZNAM SÚČIASTOK SW 50 Grafické zobrazenie nie je záväzné! Návod na použitie SK - 26
