Návod k obsluze. návěsů S A P L 2 4. T i r áž: BERGER Fahrzeugtechnik Ges.m.b.H.
|
|
- Miroslav Kubíček
- před 7 lety
- Počet zobrazení:
Transkript

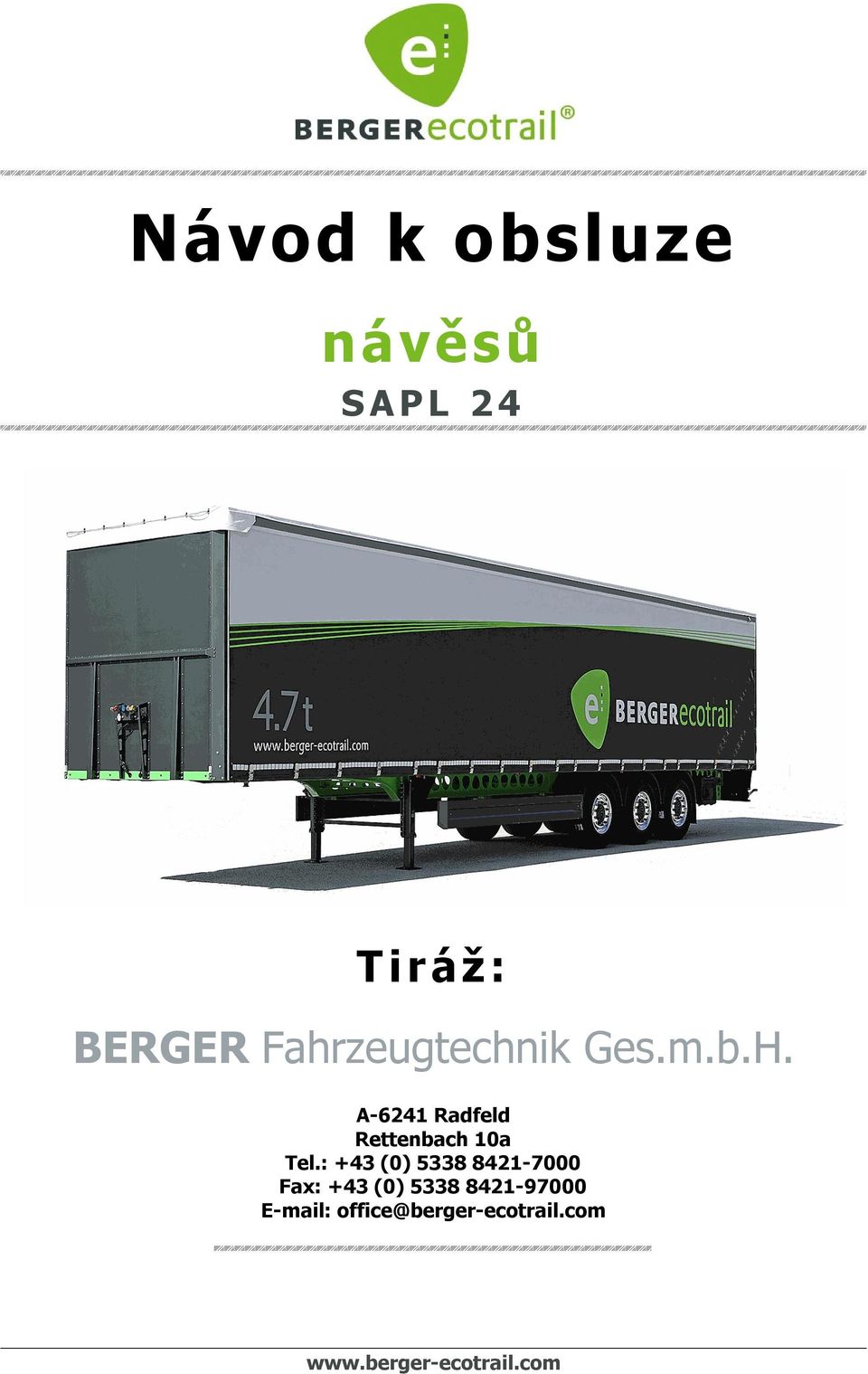

1 návěsů S A P L 2 4 T i r áž: BERGER Fahrzeugtechnik Ges.m.b.H. A-6241 Radfeld Rettenbach 10a Tel.: +43 (0) Fax: +43 (0) office@berger-ecotrail.com
2 strana 2
3 Obsah 1 Předmluva k návodu k obsluze Použité symboly a zkratky Záruka/servis/náhradní díly Žádost o uplatnění záručních nároků Zákaznický servis Všeobecně o návěsu Použití v souladu s určením Cílová skupina a požadované znalosti Meze použití Provedení Technické údaje SAPL 24 LTn SAPL 24 LTCn SAPL 24 LTnP SAPL 24 LTCnP SAPL 24 LTMn SAPL 24 LTMCn SAPL 24 SATA Bezpečnost Bezpečnostní pokyny pro provozovatele Všeobecné bezpečnostní pokyny pro personál obsluhy Osobní ochranná výstroj Zásady Bezpečnostní pokyny na návěsu Všeobecně Všeobecné bezpečnostní směrnice a povinnosti Pokyny ohledně bezpečnosti na návěsu Zbytková nebezpečí a pokyny ohledně odvrácení nebezpečí Náklad Uvedení do provozu a jízdní provoz Popis Konstrukce návěsu Číslo podvozku Elektrické a pneumatické přípoje Zajištění nákladu Podlahové desky Středové sloupky Kolové matice strana 3
4 7.1.7 Podpěry sedla Koryto na přepravu svitků Obsluha Připojení Odpojení Ventil pro zvedání a spouštění Dvojitý uvolňovací ventil provozní, příp. parkovací brzdy Boční plachta Zadní dveře Výstupní žebřík Střecha Popis nejdůležitějšího volitelného příslušenství Skříňka na nářadí Skříň na palety nebo koš na palety Držák náhradního kola Zvedací střecha Zvedací střecha bez možnosti nastavení výšky Zvedací střecha s možností nastavení výšky Zvedací náprava Zadní podpěra Rozšířitelná záď Vytahovací výstražné tabule Bočnice Úložný prostor Údržba Čištění Pravidelná údržba Revize List pro kontroly bezpečnosti a protokol o provedení údržby List pro kontroly bezpečnosti Protokol o provedení údržby Vyřazení návěsu z provozu Zásady Materiály a části návěsu Pracovní kroky při vyřazení z provozu Příloha Všeobecné dodací a prodejní podmínky Zkušební protokol k certifikátu pro zajištění nákladu strana 4
5 Copyright Tento návod k obsluze je chráněn autorskými právy. Všechna práva vyhrazena, zejména právo na rozmnožování a šíření nebo překlad. Žádná část tohoto návodu k obsluze se nesmí jakýmkoliv způsobem (jako fotokopie, mikrofilm nebo jiná metoda) bez písemného souhlasu firmy BERGER Fahrzeugtechnik GmbH reprodukovat nebo s použitím elektronických systémů ukládat, zpracovávat, rozmnožovat nebo šířit. Porušení toho může mít trestně právní následky BERGER Fahrzeugtechnik Ges.m.b.H. strana 5
6 1 Předmluva k návodu k obsluze Tento návod k obsluze obsahuje důležité informace pro bezpečnou manipulaci, opravy, čištění a likvidaci návěsu. Tento návod k obsluze by měl umožnit osobám bezpečnou manipulaci s návěsem. Tento návod k obsluze platí pro všechny typy vozidel od společnosti BERGER Fahrzeugtechnik Ges.m.b.H. Typ svého vozidla vyhledejte v příslušném technickém průkazu. Dodržování pokynů uvedených v návodu k obsluze slouží k odvrácení nebezpečí a k zamezení škodám na návěsu. Je třeba nutně dodržovat všeobecné předpisy bezpečnosti a ochrany zdraví při práci (BOZP)! Tento návod k obsluze dáváme k dispozici jen jako podporu k provádění obsluhy, údržby, oprav, čištění a likvidace. Obrázky nebo grafická vyobrazení v tomto návodu k obsluze nemusí nezbytně odpovídat originálu. Nahlížení a přenechání třetím osobám i výroba podle tohoto návodu k obsluze jsou zakázány. Autorská práva zůstávají společnosti BERGER Fahrzeugtechnik Ges.m.b.H. Před zahájením používání návěsu si pozorně pročtěte tento návod k obsluze. Používání návěsu bez předchozího přečtení tohoto návodu k obsluze je zakázáno a může to vést ke škodám na zdraví a k materiálním škodám. 1.1 Použité symboly a zkratky Pro lepší pochopení jsou použity následující speciální symboly a typografická vyobrazení, jakož i nákresy a tabulky: VOLITELNÉ! Tento symbol s poznámkou VOLITELNÉ odkazuje na volitelné funkce a komponenty, které nemusí být obsaženy ve standardním rozsahu dodávky. Bude-li v textu uvedeno volitelné příslušenství, bude avizováno následujícím způsobem: (volitelné) ODKAZ! Tento symbol s poznámkou ODKAZ odkazuje na doplňkové informace v ostatních částech textu nebo na přiložené dokumenty. Nachází-li se křížový odkaz v částech textu, bude znázorněn následujícím způsobem: např.: (kapitola 5.12) strana 6
7 Tento symbol s poznámkou UPOZORNĚNÍ upozorňuje na podpůrnou informaci pro provoz návěsu. Tento bezpečnostní pokyn upozorňuje na bezprostředně hrozící nebezpečí pro život a zdraví osob! Bezprostředně hrozící nebezpečí pro život osob. VAROVÁNÍ! Tento bezpečnostní pokyn upozorňuje na nebezpečnou situaci, která může mít dopady na zdraví osob! Nebezpečí škod na zdraví a popř. dodatečných materiálních škod. POZOR! Tento bezpečnostní pokyn upozorňuje na možnou nebezpečnou situaci, která může mít za následek především materiální škody! Nebezpečí materiálních škod a popř. dodatečného menšího nebezpečí úrazu. Tento bezpečnostní pokyn upozorňuje na možná nebezpečí působením elektrického napětí. Nerespektování těchto pokynů může mít za následek životu nebezpečné úrazy a poškození věcí. DŮLEŽITÉ! Upozornění na povinnost přečíst si návod k používání! Nerespektování těchto pokynů může mít za následek nesprávné počínání personálu. strana 7
8 2 Záruka/servis/náhradní díly Přesné záruční podmínky vyhledejte v kapitole 14.1 Všeobecné dodací a prodejní podmínky. Dodržování instrukcí a pravidel uvedených v tomto návodu k obsluze je součástí a předpokladem záručního ujednání. Informace pro záruční podmínky u přikupovaných dílů jiných výrobců naleznete v příslušných dokumentacích výrobce. Pro rychlejší vyřízení Vaší reklamace Vás prosíme o vyplnění formuláře z následující kapitoly a jeho odfaxování na naši společnost. strana 8
9 2.1 Žádost o uplatnění záručních nároků Vážený zákazníku, tento formulář by Vám měl usnadnit reklamaci vozidel BERGERecotrail. Současně nám pomůže vyřídit Vaše přání plynule a hladce. Vyplněný formulář prosím odfaxujte na BERGER Fahrzeugtechnik Ges.m.b.H. ; číslo faxu: BERGER Fahrzeugtechnik Ges.m.b.H. Odd. zákaznického servisu; Rettenbach 10a; A-6241 Radfeld; aftersales@berger-ecotrail.com Adresa provozovatele: Vlastník vozidla: Kompetentní osoba: Telefonní číslo: Fax: Číslo jednací: (vyplňuje BERGER) Typ vozidla: Den první registrace: Číslo podvozku: Státní poznávací značka: Popis reklamace: Pokud Vám pošleme díly na výměnu, chtěli bychom Vás poprosit, abyste nám staré díly zaslali do 14 dní zpět na následující adresu: BERGER Fahrzeugtechnik GmbH, Rettenbach 10a, A-6241 Radfeld, Rakousko; Pokud k nám staré díly během 14 dní nedojdou, budeme nuceni Vám díly na výměnu vyfakturovat. Provedené práce nebo výměnu dílů bez našeho písemného souhlasu neproplácíme. Místo a datum Podpis a firemní razítko strana 9
10 2.2 Zákaznický servis V případě technických problémů se prosím obraťte na náš zákaznický servis: Kontakt: tel nebo tel mobil nebo mobil Fax: aftersales@berger-ecotrail.com Pro pomoc v případě problémů s komponentami jako jsou nápravy, brzdové nebo osvětlovací zařízení jsou Vám po celé Evropě k dispozici servisní dílny příslušných výrobců. Podrobnější informace na adrese. Společnost BERGER Fahrzeugtechnik Ges.m.b.H. běžně zajišťuje po celé Evropě servis pro náhradní díly BERGERecotrail s dodáním do 48 hodin. V případě objednávky náhradních dílů jsou zapotřebí následující údaje: č. dílu a název podle seznamu náhradních dílů typ vozidla, č. podvozku (nachází se na čelní stěně na typovém štítku) a rok výroby výrobní čísla náprav, agregátů náprav, pneumatických jednotek atd. Náhradní díly musí namontovat odborník. Zvláště pro tento účel objednané zboží nelze vzít zpátky. strana 10
11 3 Všeobecně o návěsu V této kapitole naleznete důležité základní informace o našem výrobku. 3.1 Použití v souladu s určením Návěs byl navržen pro přepravu zboží. Obvykle je vozidlo opatřeno plachtou. K zajištění nákladu je návěs vybaven různými zařízeními. Návěs se musí nakládat podle platných předpisů. Bez konzultace s firmou BERGER Fahrzeugtechnik Ges.m.b.H. se nesmí na návěsu provádět žádné změny. Návěs se nesmí používat jiným způsobem. V případě použití, které není v souladu s určením, může dojít k ohrožení osob a k poškození návěsu. Kromě toho to má za následek zánik záruky. Za jakékoliv jiné použití společnost BERGER Fahrzeugtechnik Ges.m.b.H. nepřebírá žádnou odpovědnost za škody z toho vyplývající. Navíc budou v případě nedodržení použití v souladu s určením vyloučeny nároky na uplatnění záruky a odpovědnosti. 3.2 Cílová skupina a požadované znalosti Tento návod k obsluze je určen pro uživatele. Uživatel musí splňovat následující předpoklady: Základní technické znalosti Zkušenosti v oboru přepravy zboží Přečíst si a pochopit tento návod k obsluze Návěs smí používat výhradně vyškolené osoby, které si navíc přečetly předložený návod k obsluze Inspekce, údržbu a čištění smí provádět jen techničtí odborníci s kvalifikací specifickou pro výrobek, jakož i s kvalifikací v oboru mechaniky a/nebo elektro Opravářské práce smí provádět jen partnerské dílny určené společností BERGER Fahrzeugtechnik Ges.m.b.H. (při provádění údržbářských prací je třeba tyto vždy konzultovat se společností BERGER Fahrzeugtechnik Ges.m.b.H.) Pro uvádění do provozu je zapotřebí řidičský průkaz skupin C a E a způsobilost k řízení motorových vozidel Absolvovaná účast na právně platném kurzu nakládání 3.3 Meze použití Oblast použití návěsu je omezena následovně: Max. celková hmotnost 40 t (vyjma zvláštního povolení a v případě na to dimenzovaných návěsů) Max. zatížení náprav 24 t (vyjma zvláštního povolení a v případě na to dimenzovaných návěsů) Max. nakládací výška 4 m (vyjma zvláštního povolení a v případě na to dimenzovaných návěsů) Max. celková délka 16,5 m (vyjma zvláštního povolení a v případě na to dimenzovaných návěsů) Max. celková šířka 2,55 m (vyjma zvláštního povolení a v případě na to dimenzovaných návěsů) (Ujistěte se, zda výše uvedené meze platí v dané zemi nasazení!) strana 11
12 3.4 Provedení Návěs SAPL 24 je nabízen v různých provedeních podle přání zákazníka. VOLITELNÉ! Společnost BERGER Fahrzeugtechnik Ges.m.b.H. nabízí navíc dodatečnou výbavu, jako např. kotevní oka pro velké zatížení, bočnice, skříňky na nářadí, atd. V případě zájmu o dodatečné vybavení to oznamte našemu zákaznickému servisu (kapitola 2.2). Devět možných provedení návěsu SAPL 24: Typ Popis 1. LTn Návěs s nástavbou s posuvnými plachtami 2. LTCn Návěs s nástavbou s posuvnými plachtami a korytem na přepravu svitků 3. LTnP Plošinový návěs 4. LTCnP Plošinový návěs s korytem na přepravu svitků 5. LTMn Návěs s nástavbou s posuvnými plachtami typu mega 6. LTMCn Návěs s nástavbou s posuvnými plachtami typu mega a korytem na přepravu svitků 7. SATA Podvozek pro cisternovou nástavbu Při dalším prohlížení tohoto návodu k obsluze zohledněte svůj model. strana 12
13 Základní výbava/produktové charakteristiky všech typů vozidel: Rám svařované konstrukce z vysokopevnostní jemnozrnné oceli S700 Mechanické podpěry 2 x 12 t Nápravy SAF s kotoučovými brzdami 370 mm; vzduchové pérování s nastavitelnou výškou, ovládací ventil vlevo vzadu 6 ks pneumatik, na ocelových discích Brzdový systém Knorr, stabilizační program (RSP), EBS-systém 2S/2M, pružinová brzda s dvojitým ventilem, hliníkové vzduchojemy, možnost diagnostiky přes EBS ISO 7638 Osvětlení 24 V, 2 x 7pólové zásuvky dle DIN ISO 7638/3731, 2 multifunkční zadní světla (včetně světla do mlhy a couvacího světla), 2 zadní obrysové svítilny na gumových ramínkách (LED), 2 přední obrysové svítilny (LED) na předním čele, 4 páry bočních obrysových světel (LED) Stabilní hybridní podlaha BERGERecotrail vyrobena z překližky vyztužené skelnou tkaninou pro zvýšení pevnosti a ochrany proti nasáknutí, podlahové desky na obvodovém rámu chráněné proti stříkající vodě, maximální zatížení nápravou vysokozdvižného vozíku kg podle DIN EN 283 Nástavba je certifikována pro kusové zboží podle DIN EN kódu XL, DIN EN a VDI 2700, pro maximální užitečnou nosnost kg (ne u LTnP a LTCnP) Hladká čelní stěna sendvičové konstrukce s vysokou pevností, zesílená vertikálními a horizontálními výztuhami, čelní stěna s předními sloupky spojena nýty, čelní stěna ve spodní části vyztužená do výšky 200 mm, s podvozkem spojena šroubovými spoji, všechny spoje vytmeleny Zadní portál sešroubován s podvozkem, vzdálenost mezi zadními sloupky mm, zadní dveře s hladkým povrchem a 2 integrovanými otočnými tyčovými uzávěry a spolehlivým zajištěním, zajištění otevřených dveří vlevo a vpravo, horní výklopný dveřní příčník Systém Berger, levý a pravý rampový gumový doraz (ne u LTnP a LTCnP) 3 páry bočních posuvných sloupků s pouzdry na celkem 6 řad bočních latí, možnost řazení bočních hliníkových latí do pomocné bočnice o výšce 400 mm (ne u LTnP a LTCnP) 2 řady hliníkových bočních latí s V profilem o výšce 100 mm Posuvná střecha typu Edscha Ultraline (ne u LTnP a LTCnP) 18 párů kotevních ok integrovaných v obvodovém rámu, schválených dle DIN EN pro tahové zatížení do dan strana 13
14 Multifunkční obvodový rám vybaven 68 ks otvorů na každé straně k zachycení háků upínacích pásů schválených dle DIN EN pro tahové zatížení do dan, další otvory pro upevnění nákladu systémů zabezpečování nákladů a pro jiné aplikace Boční plachty hustoty g/m², vertikálně, horizontálně i diagonálně zesílené integrovanými pásy, 20 ks napínacích přezek na každé straně, horizontální napínání kompaktním klikovým systémem, vpředu se pohodlně otevírá prostřednictvím hákového profilu. Střešní plachta bílá g/m² (ne u LTnP a LTCnP) Praktické půlkruhové blatníky se zástěrkami s integrovanou ochranou proti rozstřiku dle normy 91/226/EHS 1 ks podkládací klín s držákem Zasouvací nástupní žebřík 2 ks reflexní označení na zadních dveřích ECE 70 Zadní nárazník podle 70/221/EHS, boční ochrana proti podjetí podle 89/297/EHS, vyrobeny z hliníkových profilů 3.5 Technické údaje Při dalším prohlížení tohoto návodu k obsluze aplikujte pro svůj model. Přídavná výbava/produktové charakteristiky, které se mohou lišit od základní výbavy, budou uvedeny v následujících kapitolách u daného typu vozidla. Technické změny i tolerance hmotnosti v rozsahu ± 5 % vyhrazeny. strana 14
15 3.5.1 SAPL 24 LTn Návěs s lehkým ocelovým rámem a nástavbou s posuvnými plachtami Technické údaje (základní provedení)): Vlastní hmotnost 4715 kg A Celková délka mm B Celková výška nezatíženého návěsu 4000 mm C Výška točny (Pozor: Pamatujte na celkovou výšku!) 1150 mm D Výška podlahy vzadu (nezatížený vůz stojí vodorovně) 1280 mm E Tloušťka krku rámu (výška nad točnou) 130 mm F Přední převis / poloměr 1680 /2040 mm G Rozvor mezi královským čepem a první nápravou 6390 mm H Rozvor mezi nápravami 1310 mm Zatížení královského čepu / technicky možné 11000/12000 kg Zatížení náprav / technicky možné 24000/27000 kg Celková hmotnost / technicky možná 35000/39000 kg Teoretická užitečná hmotnost / technicky možná 30285/34285 kg Celková šířka 2550 mm Délka ložné plochy mm Šířka ložné plochy 2490 mm Vnitřní výška (mezi podlahou a střešními příčníky) 2685 mm Boční nakládací výška (mezi podlahou a boční střešní 2595 mm kolejnicí) Výška střešní kolejnice 110 mm Zadní nakládací šířka (mezi zadními sloupky) 2480 mm Pneumatiky 385/65 R 22,5 6 kusů Rozchod závěsů / kol 1300 / 2040 mm Počet ložných míst na europalety 34 ks Dodatečné vybavení k základní výbavě (sériové): žádné strana 15
16 3.5.2 SAPL 24 LTCn Návěs s lehkým ocelovým rámem, nástavbou s posuvnými plachtami a korytem na přepravu svitků Technické údaje (základní provedení): Vlastní hmotnost 5295 kg A Celková délka mm B Celková výška nezatíženého návěsu 4000 mm C Výška točny (Pozor: Pamatujte na celkovou výšku!) 1150 mm D Výška podlahy vzadu (nezatížený vůz stojí vodorovně) mm E Tloušťka krku rámu (výška nad točnou) 130 mm F Přední převis / poloměr 1680 /2040 mm G Rozvor mezi královským čepem a první nápravou 6390 mm H Rozvor mezi nápravami 1310 mm Zatížení královského čepu / technicky možné 11000/ kg Zatížení náprav / technicky možné 24000/27000 kg Celková hmotnost / technicky možná 35000/39000 kg Teoretická užitečná hmotnost / technicky možná 29705/33705 kg Celková šířka 2550 mm Délka ložné plochy mm Šířka ložné plochy 2490 mm Vnitřní výška (mezi podlahou a střešními příčníky) 2685 mm Boční nakládací výška (mezi podlahou a boční střešní 2595 mm kolejnicí) Výška střešní kolejnice 110 mm Zadní nakládací šířka (mezi zadními sloupky) 2480 mm Pneumatiky 385/65 R 22,5 6 kusů Rozchod závěsů / kol 1300 / 2040 mm Počet ložných míst na europalety 34 ks Výška zvedací střechy pro boční nakládání 300 mm Koryto na svitky, délka 8220 mm Průměr svitku min. / max. 900 / 1900 mm Dodatečné vybavení k základní výbavě (sériové): 4 ks hliníkových zajišťovacích sloupků 80x80x5 mm, délka 1500 mm strana 16
17 3.5.3 SAPL 24 LTnP Plošinový návěs s lehkým ocelovým rámem Technické údaje (základní provedení): Vlastní hmotnost 4045 kg A Celková délka mm B Celková výška nezatíženého návěsu 2880 mm C Výška točny (Pozor: Pamatujte na celkovou výšku!) 1150 mm D Výška podlahy vzadu (nezatížený vůz stojí vodorovně) 1280 mm E Tloušťka krku rámu (výška nad točnou) 130 mm F Přední převis / poloměr 1680 /2040 mm G Rozvor mezi královským čepem a první nápravou 6390 mm H Rozvor mezi nápravami 1310 mm Zatížení královského čepu / technicky možné 11000/ kg Zatížení náprav / technicky možné 24000/27000 kg Celková hmotnost / technicky možná 35000/39000 kg Teoretická užitečná hmotnost / technicky možná 29500/33500 kg Celková šířka 2550 mm Délka ložné plochy mm Šířka ložné plochy 2490 mm Rozvor mezi královským čepem a první nápravou 6390 mm Výška čelní stěny 1600 mm Pneumatiky 435/50 R19,5 6 ks Rozchod závěsů / kol 1300 / 2040 mm Počet ložných míst na europalety 34 ks Dodatečné vybavení k základní výbavě (sériové): Bez nástavby, bez bočnic Podlaha s protiskluzovým povlakem odolným proti vodě strana 17
18 3.5.4 SAPL 24 LTCnP Plošinový návěs s lehkým ocelovým rámem a korytem na přepravu svitků Technické údaje (základní provedení) Vlastní hmotnost 4625 kg A Celková délka mm B Celková výška nezatíženého návěsu 2880 mm C Výška točny (Pozor: Pamatujte na celkovou výšku!) 1150 mm D Výška podlahy vzadu (nezatížený vůz stojí vodorovně) 1280 mm E Tloušťka krku rámu (výška nad točnou) 130 mm F Přední převis / poloměr 1680 /2040 mm G Rozvor mezi královským čepem a první nápravou 6390 mm H Rozvor mezi nápravami 1310 mm Zatížení královského čepu / technicky možné 11000/ kg Zatížení náprav / technicky možné 24000/27000 kg Celková hmotnost / technicky možná 35000/39000 kg Teoretická užitečná hmotnost / technicky možná 30375/33575 kg Celková šířka 2550 mm Délka ložné plochy mm Šířka ložné plochy 2490 mm Výška čelní stěny 1600 mm Pneumatiky 435/50 R19,5 6 ks Rozchod závěsů / kol 1300 / 2040 mm Počet ložných míst na europalety 34 ks Koryto na svitky, délka 8220 mm Průměr svitku min. / max. 900 / 1900 mm Dodatečné vybavení k základní výbavě (sériové): Bez nástavby, bez bočnic 4 ks hliníkových zajišťovacích sloupků 80x80x5 mm, délka 1500 mm Podlaha s protiskluzovým povlakem odolným proti vodě strana 18
19 3.5.5 SAPL 24 LTMn Návěs s lehkým ocelovým rámem a nástavbou s posuvnými plachtami typu Mega Technické údaje (základní provedení): Vlastní hmotnost 4990 kg A Celková délka mm B Celková výška nezatíženého návěsu 4000 mm C Výška točny (Pozor: Pamatujte na celkovou výšku!) 920 mm D Výška podlahy vzadu (nezatížený vůz stojí vodorovně) 1010 mm E Tloušťka krku rámu (výška nad točnou) 100 mm F Přední převis / poloměr 1680 /2040 mm G Rozvor mezi královským čepem a první nápravou 6390 mm H Rozvor mezi nápravami 1310 mm Zatížení královského čepu / technicky možné 11000/ kg Zatížení náprav / technicky možné 24000/27000 kg Celková hmotnost / technicky možná 35000/39000 kg Teoretická užitečná hmotnost / technicky možná 29910/33910 kg Celková šířka 2550 mm Délka a šířka ložné plochy 13620/2490 mm Vnitřní výška (mezi podlahou a střešními příčníky) 2950/3000 mm Boční nakládací výška (mezi podlahou a boční střešní kolejnicí) 2815 mm Výška střešní kolejnice 162,5 mm Zadní nakládací šířka (mezi zadními sloupky) 2480 mm Pneumatiky 435/50 R19,5 6 ks Rozchod závěsů / kol 1300 / 2040 mm Počet ložných míst na europalety 34 ks Výška zvedací střechy pro boční nakládání 300 mm Nastavení výšky střechy 50 mm Dodatečné vybavení k základní výbavě (sériové): Mechanické podpěry s kompenzací posuvu Oboustranný mechanický systém zvedací střechy s nastavením výšky, dráha zdvihu 300 mm strana 19
20 3.5.6 SAPL 24 LTMCn Návěs s lehkým ocelovým rámem, nástavbou s posuvnými plachtami typu Mega a korytem na přepravu svitků Technické údaje (základní provedení): Vlastní hmotnost 5520 kg A Celková délka mm B Celková výška nezatíženého návěsu 4000 mm C Výška točny (Pozor: Pamatujte na celkovou výšku!) 920 mm D Výška podlahy vzadu (nezatížený vůz stojí vodorovně) 1010 mm E Tloušťka krku rámu (výška nad točnou) 100 mm F Přední převis / poloměr 1680 /2040 mm G Rozvor mezi královským čepem a první nápravou 6390 mm H Rozvor mezi nápravami 1310 mm Zatížení královského čepu / technicky možné 11000/ kg Zatížení náprav / technicky možné 24000/27000 kg Celková hmotnost / technicky možná 35000/39000 kg Teoretická užitečná hmotnost / technicky možná 29480/34380 kg Celková šířka 2550 mm Délka a šířka ložné plochy 13620/2490 mm Vnitřní výška (mezi podlahou a střešními příčníky) 2950/3000 mm Boční nakládací výška (mezi podlahou a boční střešní 2815 mm kolejnicí) Výška střešní kolejnice 162,5 mm Zadní nakládací šířka (mezi zadními sloupky) 2480 mm Pneumatiky 435/50 R19,5 6 ks Rozchod závěsů / kol 1300 / 2040 mm Počet ložných míst na europalety 34 ks Výška zvedací střechy pro boční nakládání 300 mm Koryto na svitky, délka 8220 mm Průměr svitku min. / max. 900 / 1900 mm Dodatečné vybavení k základní výbavě (sériové): Mechanické podpěry s kompenzací posuvu 4 ks hliníkových zajišťovacích sloupků 80x80x5 mm, délka mm Oboustranný mechanický systém zvedací střechy s nastavením výšky, dráha zdvihu 300 mm strana 20
21 3.5.7 SAPL 24 SATA Podvozek návěsu s lehkým ocelovým rámem pro cisternovou nástavbu Technické údaje (základní provedení): Vlastní hmotnost 2850 kg A Celková délka mm B Výška vpředu (pozor, bez cisternové nástavby!) 1340 mm C Výška točny (Pozor: Pamatujte na celkovou výšku!) 1150 mm D Výška vzadu (pozor, bez cisternové nástavby!) 1340 mm E Tloušťka krku rámu (výška nad točnou) 187 mm F Přední převis / poloměr 1200 /1800 mm G Rozvor mezi královským čepem a první nápravou 4700 mm H Rozvor mezi nápravami 1310 mm Zatížení královského čepu / technicky možné 11000/ kg Zatížení náprav / technicky možné 24000/27000 kg Celková hmotnost / technicky možná 35000/39000 kg Teoretická užitečná hmotnost / technicky možná Závisí na kg nástavbě! Celková šířka, podle dané nástavby, max mm Délka nástavby mm Rozchod závěsů / kol 1300 / 2040 mm Pneumatiky 385/65 R22,5 6 ks strana 21
22 Základní výbava SATA: Rám svařované konstrukce z vysokopevnostní jemnozrnné oceli S700 Mechanické podpěry 2x 12 t s kompenzací posuvu Nápravy SAF s kotoučovými brzdami 370 mm; vzduchové pérování s nastavitelnou výškou, ovládací ventil vpravo vpředu vedle podpěry 1. náprava zvedací 6 ks pneumatik Goodyear LHT II, rozměr 385/65 R22, 5, na leštěných hliníkových discích ALCOA Brzdový systém Knorr, stabilizační program (RSP), EBS-systém 2S/2M, pružinová brzda s dvojitým ventilem, hliníkové vzduchojemy, diagnostická zásuvka EBS ISO 7638, ovládání parkovací brzdy vpravo vpředu vedle podpěry Osvětlení 24 V typu Hella, 2x 7pólové zásuvky a 1x 15pólová zásuvka dle DIN ISO 7638/3731, 2 multifunkční zadní světla (včetně světla do mlhy a couvacího světla), 2 zadní obrysové svítilny na gumových ramínkách (LED), 2 přední obrysové svítilny (LED) se sklopnými držáky (s plynovými pružinami), 3 páry bočních obrysových světel (LED) upevněných na hlavním rámu Praktické půlkruhové blatníky se zástěrkami s integrovanou ochranou proti rozstřiku dle normy 91/226/EHS Držáky blatníků jsou přišroubovány Držák náhradního kola se zvedákem, před první nápravou vpravo 1 ks podkládací klín s držákem 2 ks reflexní označení ECE 70 Zadní nárazník podle 70/221/EHS, boční ochrana proti podjetí podle 89/297/EHS, otevřené, vyrobeny z hliníkových profilů Konzoly s upevněním ochrany proti podjetí přišroubovány k podélným nosníkům strana 22
23 4 Bezpečnost Tento návod k obsluze je uspořádán podle platných předpisů EU a obsahuje bezpečnostní pokyny. Každý uživatel návěsu si musí přečíst a pochopit tento návod k obsluze. Každý uživatel se zavazuje k dodržování bezpečnostních pokynů v tomto návodu k obsluze. 4.1 Bezpečnostní pokyny pro provozovatele DŮLEŽITÉ! Zajistěte, aby každá osoba, která bude tento návěs používat poprvé, si přečetla a pochopila tento návod k obsluze. Upozorněte ji zejména na dodržování bezpečnostních pokynů uvedených v tomto návodu k obsluze a na návěsu. Přechovávejte návod k obsluze v prostoru návěsu a předejte ho pak novým uživatelům. Dbejte na to, aby návěs nepoužíval nikdo bez odborných znalostí. Personál obsluhy je třeba v pravidelných intervalech školit v bezpečné manipulaci s návěsem! Tato školení se musí zaprotokolovat. Dbejte na to, aby pokyny umístěné na návěsu zůstávaly dobře čitelné! Chybějící nebo poškozené výstražné tabulky je třeba okamžitě vyměnit! Dodatečná montáž přídavného zařízení od cizích výrobců, stejně jako úpravy návěsu bez souhlasu společnosti BERGER Fahrzeugtechnik Ges.m.b.H. jsou nepřípustné a vedou ke ztrátě záruky! U Provozovatel návěsu se zavazuje k určení odpovědných osob, které budou odpovídat za provoz, údržbu, opravy a čištění vozidla! Veďte dokumentaci o tom, kdo a kdy návěs používal. strana 23
24 4.2 Všeobecné bezpečnostní pokyny pro personál obsluhy Každý uživatel návěsu si musí přečíst a pochopit tento návod k obsluze před prvním uvedením do provozu! Obsluhu návěsu smí provádět výhradně personál s odpovídající kvalifikací! Tento personál musí být seznámen se všemi bezpečnostními pokyny a s odpovídajícími opatřeními k provádění obsluhy, údržby a čištění, které jsou obsaženy v tomto návodu k obsluze a na vozidle! V elektrické výstroji vozidla jsou zabudována zařízení, která vytváří nebezpečná napětí. Držte se z dosahu částí pod napětím! V pneumatické výstroji vozidla jsou zabudována zařízení, která vytváří nebezpečná napětí a tlaky. Držte se z dosahu pneumatických částí! Před každou jízdou je třeba zkontrolovat ochranné kryty a bezpečnostní symboly! Před zahájením čištění, údržby a oprav musí být návěs bezpečně odstaven z provozu! Musí se zabránit uvedení do provozu nepovolanou osobou při provádění údržbářských prací! strana 24
25 4.3 Osobní ochranná výstroj POZOR! Během nakládání a při práci na návěsu je předepsáno nošení bezpečnostní obuvi. POZOR! Během nakládání a při práci na návěsu je předepsáno nošení ochranných rukavic. VAROVÁNÍ! V závislosti na nákladu a na pracích prováděných na návěsu může být nutná další ochranná výstroj (ochranné brýle, ochranná přilba, protiprachová maska, atd.). 4.4 Zásady Návěs je dodán v bezvadném stavu a garantuje vysokou technickou bezpečnost. Po dodávce by se měl tento stav udržovat. Návěs splňuje podmínky provozu vozidel na silničních komunikacích i platné bezpečnostní a zdravotní předpisy. Přesto se mohou vyskytnout následující druhy nebezpečí v případě chybné manipulace nebo nesprávného použití: Nebezpečí ublížení na zdraví nebo smrti uživatele a třetích osob Nebezpečí pro vozidlo a jiné materiální hodnoty provozovatele Nebezpečí pro účinné použití návěsu strana 25
26 4.5 Bezpečnostní pokyny na návěsu Všeobecně Na návěsu jsou umístěny bezpečnostní pokyny upozorňující na možná nebezpečí / zbytková nebezpečí. Instrukcemi bezpečnostního značení na vozidle je třeba se řídit za všech okolností. Dojde-li v průběhu životnosti návěsu k vyblednutí nebo k poškození bezpečnostního značení, je třeba ho neprodleně nahradit novými štítky (tabulkami). Čitelnost a úplnost se musí v pravidelných intervalech kontrolovat. Není-li čitelnost a úplnost již dále dána, musí se návěs až do umístění nových bezpečnostních pokynů vyřadit z provozu. 4.6 Všeobecné bezpečnostní směrnice a povinnosti Obecně platí pro manipulaci s vozidlem následující bezpečnostní směrnice a povinnosti: Návěs se smí provozovat jen v technicky bezvadném stavu. Práce na pneumatické a elektrické výstroji vozidla smí provádět jen personál s koncesí. Je zakázáno odstraňovat, upravovat, přemosťovat nebo obcházet jakékoliv ochranné, bezpečnostní nebo kontrolní zařízení. Je zakázáno předělávat nebo upravovat návěs bez písemného schválení dodavatele. Údržba a opravy se smí provádět jen tehdy, když je zajištěno, že je soustava bez tlaku a napětí. Veškerá ochranná, bezpečnostní a kontrolní zařízení musí uživatel pravidelně přezkušovat a udržovat v dobrém stavu. Práce na návěsu smí provádět jen kvalifikované osoby. Po dokončení údržby nebo oprav se smí návěs používat jen se všemi namontovanými ochrannými zařízeními. Veškeré elektrické instalace smí provádět jen k tomu oprávnění odborníci. 4.7 Pokyny ohledně bezpečnosti na návěsu U návěsu je třeba dbát na pořádek a čistotu. Je třeba odstranit všechny nepotřebné předměty a obaly. Vylité kapaliny, oleje atd. je třeba neprodleně odstranit, neboť tím může dojít k úrazům při pádu po uklouznutí. Na návěsu nesmí být uloženy žádné nezajištěné předměty nebo nástroje. strana 26
27 4.8 Zbytková nebezpečí a pokyny ohledně odvrácení nebezpečí I navzdory maximální pečlivosti při návrhu konstrukce, při výrobě návěsu a při zohlednění všech okolností důležitých z hlediska bezpečnosti mohou hrozit zbytková nebezpečí, která byla vyhodnocena na základě posouzení rizik. Elektrické komponenty na návěsu smí opravovat pouze kvalifikovaný personál s koncesí a v odstaveném stavu návěsu. VAROVÁNÍ! Údržbářské práce smí provádět pouze kvalifikovaný personál, který si rovněž přečetl a pochopil návod k používání. Před zahájením údržby nebo oprav se musí uzavřít všechny ventily. Návěs musí být před odpojováním tlakových vedení bez tlaku. Před opětovným uvedením do provozu je třeba vždy zkontrolovat všechny přípoje. Při provádění opravářských nebo údržbářských činností je předepsána následující ochranná výstroj: ochranné rukavice, bezpečnostní obuv, pracovní oděv a případně ochrana očí. VAROVÁNÍ! Tlaková vedení je třeba pravidelně kontrolovat a popřípadě vyměnit. VAROVÁNÍ! Při provádění oprav, čištění a údržby zabraňte uvedení návěsu do pohybu třetí osobou. Ložnou plochu je třeba udržovat v trvale čistém stavu, aby se zamezilo uklouznutí. strana 27
28 K výstupu na ložnou plochu používejte výhradně k tomu určený výstupní žebřík! Nepoužívejte kola nebo jiné namontované díly jako výstupové nebo sestupové prostředky. Neskákejte za žádných okolností dolů z nástavby. Vždy zapojte konektor ABS/EBS mezi tahačem a návěsem. Používejte jen schválené konektory ABS/EBS zapsané v technickém průkazu vozidla. V brzdové soustavě může dojít k neočekávané ztrátě tlaku. Odstavené návěsy se tak mohou samovolně rozjet! Zajistěte z tohoto důvodu odstavený návěs vždy pomocí pružinové parkovací brzdy. Navíc je třeba zajistit kola podkládacími klíny. Při aktivovaném zařízení k nouzovému odbrzdění je parkovací brzda bez funkce, návěs se může rozjet a přejte vás nebo jiné osoby! Z tohoto důvodu je třeba před jízdou zařízení k nouzovému odbrzdění zase zatlačit. Ventil pro zvedání a spouštění je třeba před začátkem jízdy bezpodmínečně nastavit do polohy pro jízdu! V opačném případě hrozí nehody kvůli zhoršeným jízdním vlastnostem nebo kvůli zvýšené světlé výšce vozidla. Před odpojením návěsu od tahače se ujistěte, že je návěs řádně naložen, a že se návěs nemůže v odstaveném stavu převrátit. Při nakládání návěsu pamatujte na nebezpečí převrácení (rovnoměrné rozložení nákladu)! Nepřekročte maximálně přípustné opěrné zatížení podpěrných noh návěsu! (Pozor: Podpěrná zařízení nejsou konstruována pro boční zatížení!) Zadní stabilizační podpěra (volitelná) se může prudce sklopit dolů, když povolíte zajištění, aniž byste podpěru přidržovali za k tomu určené madlo. Spusťte podpěru pomalu a opatrně dolů a zůstaňte přitom z dosahu naklápění! Před začátkem jízdy je třeba zadní stabilizační podpěru bezpodmínečně vrátit do základní polohy! strana 28
29 VAROVÁNÍ! Při manipulaci s držákem rezervního kola se nezdržujte pod náhradním kolem! Při manipulaci s těžkým rezervním kolem pamatujte kromě toho na nebezpečí pohmoždění! Po každé výměně kola utáhněte kolové matice předepsaným utahovacím momentem. Potom jeďte rychlostí max. 50 km a popřípadě dotáhněte kolové matice předepsaným utahovacím momentem. Nedotáhnuté kolové matice se mohou během jízdy uvolnit a způsobit těžké nehody. Při každém připojování a odpojování návěsu k tahači/od tahače se ujistěte, že se žádné osoby nenacházejí v nebezpečné oblasti mezi tahačem a návěsem. Osoby v této oblasti mohou být přejety nebo uskřípnuty! Během připojování a odpojování návěsu k tahači/od tahače se kromě toho žádné osoby nesmí zdržovat na ložné ploše! Na návěse otevřete vždy nejprve zadní dveře a zkontrolujte, zda není přepravované zboží sesmeknuté a zda nemůže spadnout! Boční plachtu otevírejte teprve tehdy, když jste si jisti, že náklad nemůže vypadnout! Zadní dveře se mohou prudce otevřít pod tlakem nákladu! Při otevírání zadních dveří si dávejte pozor, zda nejsou pod mechanickým napětím. V případě tlaku nákladu ponechte druhý otočný tyčový uzávěr zajištěný a uzavřený! Odstraňte mechanické napětí vyvíjené nákladem před otevřením zadních dveří! Otevřené zadní dveře mohou zranit osoby (při náporu větru). Otevřené zadní dveře zajistěte vždy pomocí výsuvných zajišťovačů dveří! Při používání výsuvných zajišťovačů dveří pamatujte na nebezpečí pohmoždění! Noste ochranné rukavice! Boční latě a středové sloupky mohou být kvůli sesmeknutí nákladu pod mechanickým napětím! Odstraňte tlak nákladu před tím, než demontujete boční latě a středové sloupky. Při této činnosti pamatujte na nebezpečí pohmoždění! Noste ochranné rukavice! strana 29
30 Před každou jízdou dbejte na řádné uzavření střechy, plachty, zadních dveří a bočnic. Nadzvednutá zvedací střecha musí být před začátkem jízdy spuštěna dolů! V korytu na přepravu svitků přepravujte výhradně svitky. Pro zajištění použijte vždy podpěry pro svitky. Svitky naložte tak, aby dosedly tvarově na podpěry pro svitky. Zajistěte svitky vždy dodatečně ještě upínacími řetězy/pásy. Při manipulaci s krytem koryta na přepravu svitků pamatujte kromě toho na nebezpečí pohmoždění! Naložení návěsu, které není v souladu s účelem, může negativně ovlivňovat chování návěsu při brzdění a řízení, a způsobit nehody. Návěs naložte tak, aby nebylo překročeno nebo podkročeno zatížení všech náprav a podpěr. Je třeba dodržet přípustnou celkovou hmotnost! Kontrolujte pravidelně průměr královského čepu a nechte ho popřípadě včas vyměnit. Při překročení míry opotřebení se návěs nesmí až do výměny královského čepu používat! Při připojování vždy nejprve připojte spojkovou hlavici (žlutá) brzdové hadice. Při odpojování vždy nejprve vytáhněte spojkovou hlavici plnicího vedení (červená). Obě vedení musí být před každou jízdou řádně připojena. POZOR! Při zasouvání nástupních schůdků pamatujte na nebezpečí pohmoždění! Ujistěte se, že se žebřík před každou jízdou nachází v uložení. strana 30
31 Při manipulaci se sloupky pamatujte na nebezpečí pohmoždění! Sloupky se musí při otevírání vést rukou až ke spodnímu dorazu, přitom hrozí zvýšené nebezpečí pohmoždění! Aby se zabránilo tomu, že se plachta uvolní od nástavby a způsobí případné nehody, kontrolujte pravidelně řemínky plachty z hlediska poškození. Poškozené řemínky plachty nechejte vyměnit. Volné řemínky uvažte. Při manipulaci s uzavíracími páčkami pamatujte na nebezpečí pohmoždění. Noste ochranné rukavice! Při couvání k nakládací rampě dejte pozor na to, aby se nenacházely žádné osoby v nebezpečné oblasti mezi rampou a návěsem. Při couvání se bezpodmínečně nechejte navádět! Je třeba dodržet předepsané velikosti ráfků a pneumatik, nosnost pneumatik a součinitel rychlosti. Tlak v pneumatikách je třeba pravidelně kontrolovat! Vybočená záď může způsobit těžké nehody se škodami na zdraví. Přizpůsobte tomu přiměřeně způsob jízdy! Dbejte na to, aby při odbočování byl úhel mezi tahačem a návěsem menší než 25. Pamatujte na to, že spojení mezi sedlovou točnou a královským čepem (sedlovým čepem návěsu) připouští jen omezený úhel sklonu. Přípustný úhel náklonu dle DIN ISO 1726: 6 dopředu / 7 dozadu / 3 do strany Pojíždění vysokozdvižného vozíku po ložné ploše odstaveného návěsu nebo nerovnoměrné rozložení nákladu může vést k převrácení návěsu a způsobit nehody. Vždy zajistěte odstavené návěsy k provedení nakládky a vykládky určenými podpěrami nebo nechte návěs při tomto procesu připojený k tahači. strana 31
32 5 Náklad Každý provozovatel a řidič návěsu je odpovědný za řádně provedené nakládání a zajištění přepravovaného zboží. Pro svědomité provedení nakládky a zajištění dopravovaného zboží aplikujte následující normy a směrnice: StVZO (Podmínky 31 provozu vozidel na silničních komunikacích) StVO (Vyhláška o 22/23 silniční dopravě) UVV Fahrzeuge VBG 12 (Předpisy bezpečné práce pro vozidla) HGB (Obchodní zákoník) 412 VDI 2700 Zajištění nákladu na silničních vozidlech VDI 2701 Upínací prostředky VDI 2702 Upínací síly VDI 2703 Pomocné prostředky k zajištění nákladu VDI 2704 Plány rozložení zatížení VDI 2705 Zajištění nákladu v systémech managementu jakosti (QM) VDI 2706 Společné nakládání kusového zboží VDI 2707 Kombinovaná nákladní doprava VDI 2708 Přepravník automobilů EN DIN Upínací pásy k zajištění nákladu na užitkových vozidlech DIN EN Zajištění nákladu na silničních vozidlech DIN EN Upínací body na užitkových vozidlech k přepravě zboží DIN EN Minimální požadavky na nástavby užitkových vozidel BGF-ZH 1/413 Manuál Při nedodržení těchto směrnic a norem se může náklad sesmeknout nebo spadnout z ložné plochy a způsobit tím nehody. Příprava na nakládku a vykládku: Zaparkujte vozidlo na pevném podkladě Zajistěte vozidlo proti rozjetí (parkovací brzdou, podkládacími klíny) Dbejte na to, aby nedošlo k překročení maximální výšky a šířky, celkové hmotnosti, zatížení náprav, statického opěrného zatížení a zatížení královského čepu Nezapomeňte, že je třeba těžiště nákladu umístit co nejníže Pamatujte na to, aby bylo zatížení nákladem rovnoměrně rozloženo a aby bylo prováděno zajištění nákladu podle VDI 2700 Rozložení nákladu: strana 32
33 Náklad uložte tak, aby se těžiště celého nákladu nacházelo pokud možno nad podélnou středovou čárou vozidla U částečného zatížení vozidla se snažte o rovnoměrné rozložení hmotnosti Omezte bodové zatížení ložné plochy (viz Plán rozložení zatížení VDI 2700, list 4) V případě potřeby si můžete plány rozložení zatížení pro návěsy BERGERecotrail vyžádat přímo u společnosti Berger Fahrzeugtechnik Ges.m.b.H. (aftersales@berger-ecotrail.com). Naše návěsy disponují standardně certifikátem pro zajištění nákladu pro kusové zboží dle DIN EN 12642/12640 (jen u nástavby). VOLITELNÉ! Vaše vozidlo může dle dané objednávky také disponovat certifikátem pro zajištění nákladu pro nápoje nebo certifikátem pro zajištění nákladu dle směrnice Daimler 9.5. Pro přesnější informace konzultujte se společností BERGER Fahrzeugtechnik Ges.m.b.H.. Plaketa se nachází na čelní straně návěsu. Daný existující certifikát se musí na vlastní odpovědnost každý rok podrobovat dodatečnému přezkoušení (certifikát propadne po uplynutí jednoho roku). V příloze se v kapitole 13.3 nachází zkušební protokol k potvrzení platnosti aktuálního přezkoušení. (Je třeba tam zapsat číslo podvozku a číslo certifikátu). strana 33
34 6 Uvedení do provozu a jízdní provoz Pro uvedení do provozu předpokládáme způsobilost řídit motorové vozidlo a řidičské oprávnění personálu řidičů i úřední schválení vozidla ve smyslu zákonných podmínek. V zájmu provozní bezpečnosti a k zamezení jakémukoliv ohrožení řidičů a ostatních účastníků dopravy musíte před začátkem každé jízdy zkontrolovat následující body: Všechny vzduchové vlnovce (1) musí být bez záhybů. V případě vytvoření záhybů musíte pomocí ventilu pro zvedání a spouštění (2) zvyšovat úroveň vzduchu ve vlnovci tak dlouho, dokud záhyby nepovolí samy od sebe. V bezvadném stavu vlnovce se již nesmí žádné záhyby vyskytnout. K obsluze ventilu pro zvedání a spouštění se řiďte piktogramem pod ventilem pro zvedání a spouštění (2). Sedlová točna musí být řádně uzavřena a zajištěna Mechanické podpěry musí být kompletně zasunuty a klika musí být zajištěna Pneumatické a elektrické přípoje musí být správně připojeny Zkontrolujte, zda jsou brzdová soustava a ABS systém připraveny k provozu Osvětlovací zařízení musí fungovat a být očištěná Ventil pro zvedání a spouštění se musí nacházet v jízdní (prostřední) poloze strana 34
35 Při obchůzce vozidla zkontrolujte, zda jsou pneumatiky a ráfky nepoškozené, a zda je tlak v pneumatikách (8,5 9 bar) správně nastaven Ujistěte se, že je náhradní kolo řádně zajištěno Koš na palety/víko koše na palety a skříňka na nářadí musí být zavřeny a zajištěny Podkládací klíny musí být zajištěny závlačkou strana 35
36 Střecha, plachta, dveře a bočnice musí být zavřeny a zajištěny Jako řidič odpovídáte za to, že bude váš náklad předpisově rozložen na ložné ploše a zajištěn Pravidelně odvodňujte vzduchojem. Zatáhněte k tomu za odvodňovací ventil Parkovací brzda musí být uvolněná. K uvolnění (odbrzdění) parkovací brzdy stiskněte červené a černé tlačítko (1) podle piktogramu Celková hmotnost soupravy a zatížení náprav nesmí být překročeny (viz list s údaji) Na návěsu nesmí být sníh, led a voda Ostatní příslušenství musí být kompletně k dispozici a bezpečně uloženo strana 36
37 7 Popis 7.1 Konstrukce návěsu Na základě následujících obrázků budou prezentovány hlavní komponenty návěsu (pro lepší přehled rozděleno do dvou náhledů). (1) Posuvná střecha se střešní plachtou (10) Ochranný plech koše na palety (volitelné) (2) Střešní příčníky (11) Koš na palety/skříň na palety (volitelné) (3) Čelní stěna (12) Boční ochrana (4) Stojka čelní stěny (13) Blatník (5) Připojovací zařízení (14) Skříňka na nářadí (volitelné) (6) Zakončení vpředu (15) Ventil pro zvedání a spouštění/brzdový ventil (7) Podlahová deska (16) Boční latě (8) Kotevní oka (17) Středové sloupky (9) Podpěry sedla (18) Zásuvný díl strana 37
38 (19) Boční plachta (28) Vzduchový vlnovec (20) Napínací přezka (29) Držák rezervního (volitelné) (21) Zakončení plachty profilem (30) Vzduchojem k zaháknutí (22) Vnější příčník (31) Převodovka k napínání plachty (23) Podélník (32) Zakončení zádi (24) Královský čep (33) Zadní stojka (25) Vnitřní příčník (34) Zadní dveře (26) Pneumatika s ráfkem (35) Záďová příčka (27) Náprava (36) Zakončení plachty kruhovým profilem Nejdůležitější komponenty budou krátce vysvětleny v následujících bodech. strana 38
39 7.1.1 Číslo podvozku Při technických kontrolách TÜV nebo při objednávání náhradních dílů je většinou požadováno číslo podvozku, např.. VA9USLAKTBFZT0301 Číslo podvozku se nachází vpravo vpředu na spodní straně podvozku na krku rámu (viz obrázek) Číslo podvozku se nesmí za žádných okolností měnit a musí být trvale čitelné. V případě poškození se o tom musí uvědomit společnost BERGER Fahrzeugtechnik Ges.m.b.H.. strana 39
