CeraTEMP 80 Termoelektrické snímače teploty tyčové s keramickou nebo ocelovou ochrannou trubkou

Transkript

1 CeraTEMP 80 Termoelektrické snímače teploty tyčové s keramickou nebo ocelovou ochrannou trubkou Drátové termočlánky "J", "K", "R", "S", "B" s průměrem větví 0,5; 1; 2 nebo 3 mm. Měřicí rozsah -40 až +900 C ("J"), -40 až C ("K"), 0 až C ("R", "S"), +300 až C ("B"). Třída přesnosti 1, 2, 3 dle EN Materiál ochranných trubek ocel 17255, 17153, KANTHAL AF, keramika SiC, C530, C610, C799, safír. Volitelná jmenovitá délka ochranných trubek. Upevnění snímače teploty pomocí přesuvné upevňovací příruby nebo přesuvného upevňovacího šroubení. Stupeň krytí IP 53. Možnost montáže převodníku s výstupem 4 až 20 ma do hlavice, včetně provedení s galvanickým oddělením a provedení (Ex) II 1GD Ex ia iad IIC T4-T6 (ATEX). Certifikace GOST R. Použití Tyčové termoelektrické snímače teploty CeraTEMP 80 jsou určeny k dálkovému měření teploty v pecích, spalovnách a dalších technologických zařízeních. Montují se přitom na jejich stěnu pomocí přesuvné upevňovací příruby nebo přesuvného upevňovacího šroubení. Snímače mohou být rovněž dodány s převodníkem výstupního signálu na 4 až 20 ma, HART, Fieldbus, Profibus zabudovaným ve víčku hlavice snímače (kód H2 a H4). Popis Základem snímačů CeraTEMP 80 jsou jeden nebo dva drátové termočlánky uložené v keramických izolačních korálích nebo kapilárách. V této podobě jsou potom termočlánky vloženy do vnitřní keramické a vnější kovové ochranné trubky nebo do dvou keramických ochranných trubek, případně do dalších kombinací jedné až tří ochranných trubek, včetně keramických trubek s platinovým povlakem. Studené konce termočlánku jsou připojeny na svorky keramické svorkovnice v hlavici snímače, A nebo B dle DIN, sloužící k připojení kompenzačního nebo prodlužovacího vedení. Pro měření teploty se využívá vzniku termoelektrického napětí, jehož velikost je závislá na rozdílu teplot měřicího konce a srovnávacího konce termočlánku. Snímače mohou být rovněž dodány s převodníkem na unifikovaný linearizovaný proudový signál 4 až 20 ma ve víčku hlavice, případně na signál s komunikačním protokolem HART, Fieldbus, Profibus. Technické parametry Termočlánek: typ "J" (Fe-CuNi) třída přesnosti 2 dle EN typ "K" (NiCr-NiAl) třída přesnosti 2 dle EN typ "R" (PtRh13-Pt) tř. přesnosti 1, 2 dle EN typ "S" (PtRh10-Pt) tř. přesnosti 1, 2 dle EN typ "B" (PtRh30-PtRh6) tř. přesnosti 2, 3 dle EN Měřicí rozsah snímače: dle použitého termočlánku a materiálu ochranných trubek - viz objednací tabulka Výstupní signál: bez převodníku napěťový s převodníkem proudový linearizovaný 4 až 20 ma, jiný po dohodě Elektrická pevnost: 500 V eff Průměr větví (drátů) termočlánků: "J", "K" 1; 2; 3 mm "R", "S", "B" 0,5 mm Použité materiály: hlavice - hliníková slitina nosná trubka - ocel tř nerezová ocel ( DIN) - nerezová ocel ( DIN, AISI 446) - nerezová ocel ( DIN, AISI 310) ochranné trubky - nerezová ocel ( DIN, AISI 321) - žáruvzdorná ocel ( DIN, AISI 446) - žáruvzdorná ocel ( DIN, AISI 310) - Kanthal AF ( DIN) - slitina PtRh10 - keramika C530 (73 % Al 2 ), porézní - keramika C610 (60 % Al 2 ) - keramika C799 (99,7 % Al 2 ) - safír - karbid křemíku SiC (HALSIC-R, 99 % SiC) - keramika C530, C610, C799 s povlakem Pt (platiny) - keramika C530, C610, C799 s povlakem PtRh10 (standardně pro C610, C799) izolační korále, kapilára - keramika C610, C799, safír MAHRLO s.r.o. Ľudmily Podjavorinskej 535/ Stará Turá mob.: tel.: fax: web: slecka@mahrlo.sk e-shop: priemyselne.eshopmahrlo.sk

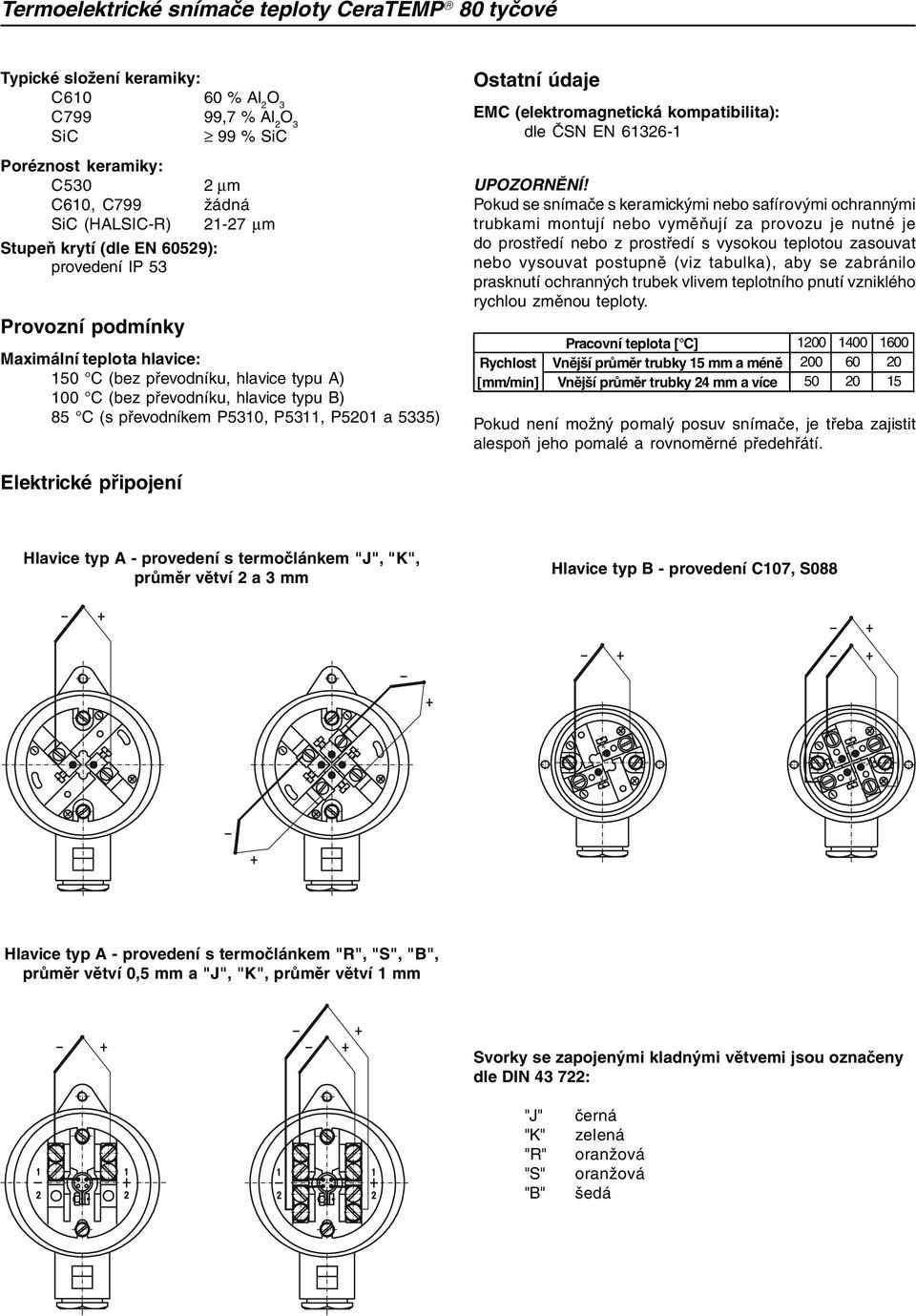

2 Typické složení keramiky: C % Al 2 C799 99,7 % Al 2 SiC 99 % SiC Poréznost keramiky: C530 2 μm C610, C799 žádná SiC (HALSIC-R) μm Stupeň krytí (dle EN 60529): provedení IP 53 Provozní podmínky Maximální teplota hlavice: 150 C (bez převodníku, hlavice typu A) 100 C (bez převodníku, hlavice typu B) 85 C (s převodníkem P5310, P5311, P5201 a 5335) Ostatní údaje EMC (elektromagnetická kompatibilita): dle ČSN EN UPOZORNĚNÍ! Pokud se snímače s keramickými nebo safírovými ochrannými trubkami montují nebo vyměňují za provozu je nutné je do prostředí nebo z prostředí s vysokou teplotou zasouvat nebo vysouvat postupně (viz tabulka), aby se zabránilo prasknutí ochranných trubek vlivem teplotního pnutí vzniklého rychlou změnou teploty. Rychlost [mm/min] Pracovní teplota [C] Vnější průměr trubky 15 mm a méně Vnější průměr trubky 24 mm a více Pokud není možný pomalý posuv snímače, je třeba zajistit alespoň jeho pomalé a rovnoměrné předehřátí. Elektrické připojení Hlavice typ A - provedení s termočlánkem "J", "K", průměr větví 2 a 3 mm Hlavice typ B - provedení C107, S088 Hlavice typ A - provedení s termočlánkem "R", "S", "B", průměr větví 0,5 mm a "J", "K", průměr větví 1 mm Svorky se zapojenými kladnými větvemi jsou označeny dle DIN : "J" "K" "R" "S" "B" černá zelená oranžová oranžová šedá

3 Rozměrové nákresy K222, K223, K223Z, K224, K222C, K223C, K224C C106, C107 C247, C265, C247S, C265S, C26H, C26HS C156, C157, C156S, C157S S088 K154, K154C K201, K203

4 Typ Popis T1580 Termoelektrický snímač teploty tyčový s ochrannou trubkou z keramiky nebo kovu Termočlánek Maximální doporučená teplota Měřicí rozsah Kód Typ, provedení měřicího konce pro nepřetržitý provoz 21 1x"J" (Fe-CuNi), izolovaný -40 až +900 C 700 C (600 C pro průměr větví 1 mm) 61 2x"J" (Fe-CuNi), izolovaný, oddělené měřicí spoje -40 až +900 C 700 C (600 C pro průměr větví 1 mm) 22 1x"K" (NiCr-NiAl), izolovaný -40 až C 1000 C (800 C pro průměr větví 1 mm) 62 2x"K" (NiCr-NiAl), izolovaný, oddělené měřicí spoje -40 až C 1000 C (800 C pro průměr větví 1 mm) 25 1x"R" (PtRh13-Pt), izolovaný 0 až C 1300 C 65 2x"R" (PtRh13-Pt), izolovaný, oddělené měřicí spoje 0 až C 1300 C 26 1x"S" (PtRh10-Pt), izolovaný 0 až C 1300 C 66 2x"S" (PtRh10-Pt), izolovaný, oddělené měřicí spoje 0 až C 1300 C 28 1x"B" (PtRh30-PtRh6), izolovaný +300 až C 1600 C 68 2x"B" (PtRh30-PtRh6), izolovaný, oddělené měřicí spoje +300 až C 1600 C 99 jiný Kód Třída přesnosti dle IEC (volitelné pouze pro termočlánek "R", "S") 7 2 (standardně pro termočlánek "J", "K", "R","S") 8 3 (standardně pro termočlánek "B") 9 jiná PROVEDENÍ ARMATURY Průměr větví Vnější ochranná trubka Vnitřní ochranná trubka Kapilára Nosná trubka Tmax termočlánku [mm] 1) ochranných trubek Kód Rozměr [mm] / Materiál Rozměr [mm] / Materiál Materiál R ;S; B J; K (1x/2x) Průměr [mm] K x 1,3 / KANTHAL AF - C610 3 / 2 - do 1300 C K x 3 / ocel C610-3 / 2 - do 800 C K x 3 / ocel C610-3 / 2 - do 1100 C K x 2 / ocel C610-3 / 3 - do 1100 C K x 2 / ocel C610-3 / 3 - do 1100 C K223Z 22 x 3,5 / ocel C610-3 / 2 - do 1100 C K x 1,3 / KANTHAL AF - C610-3 / 3 - do 1400 C K154C 15 x 1,3 / KANTHAL AF 10 x 1,5 / C610 C610 0,5 1 / 1 - do 1300 C K222C 22 x 2 / ocel x 2 / C610 C610 0,5 3 / 2 - do 1100 C K223C 22 x 2 / ocel x 2 / C610 C610 0,5 3 / 2 - do 1100 C K224C 22 x 1,3 / KANTHAL AF 15 x 2 / C610 C610 0,5 3 / 2 - do 1300 C C x 1,5 / keramika C610 - C610 0,5 1 / 1 15 do 1500 C C x 1,5 / keramika C799 - C799 0,5 1 / 1 15 do 1700 C C x 2 / keramika C610 - C610 0,5 3 / 2 22 do 1500 C C x 2,5 / keramika C799 - C799 0,5 3 / 2 22 do 1700 C C x 3 / keramika C x 2,5 / C799 C799 0,5 3 / 2 32 do 1700 C C x 4 / keramika C x 2 / C610 C610 0,5 3 / 2 32 do 1500 C C26H 26 x 5 / keramika SiC 15 x 2,5 / C799 C799 0,5 3 / 2 32 do 1600 C S088 8 x 1,5 / safír - C799 0,5-15 do 2000 C.... SF vnitřní ochranná trubka safír průměr 4,8x0,7 - lze volit s kódy C..., PC..., PK... dle kódu C PT povlak Pt na měřicím konci keramické ochranné trubky (rozměry povlaku dle požadavku zákazníka) - lze volit s kódy C... do 1550 C.... PR povlak PtRh10 na měřicím konci keramické ochranné trubky (rozměry povlaku dle požadavku zákazníka) - lze volit s kódy C... do 1600 C PC999 ochranná trubka z PtRh10 napojená na keramickou trubku (rozměrové provedení dle dohody) do 1650 C PK999 ochranná trubka z PtRh10 napojená na kovovou nosnou trubku (rozměrové provedení dle dohody) do 1650 C C999 jiná Kód Jmenovitá délka L [mm] L L L L L L ne pro C107 L ne pro C107 L ne pro C106, C107 L ne pro C106, C107 a všechny armatury se safírem průměr 4,8 mm L ne pro C106, C107 a všechny armatury se safírem L... jinou délku uveďte v mm Kód Hlavice H1 typ A, Al slitina, vývodka M20x1,5, IP 53 - ne pro C106, C107, S088 H2 typ A, s vysokým víčkem pro montáž převodníku pr. 62 mm, Al slitina, vývodka M20x1,5, IP 53 - ne pro C106, C107, S088 H2D typ A, s vysokým víčkem pro montáž převodníku pr. 62 mm, Al slitina, 2x vývodka M20x1,5, IP 53 - ne pro C106, C107, S088 H3 typ B, Al slitina, vývodka M20x1,5, IP 53 - pro C106, C107, S088 H4 typ B, s vysokým víčkem pro montáž převodníku pr. 44 mm, Al slitina, vývodka M20x1,5, IP 53 - pro C106, C107, S088 H9 jiná Nosná trubka VOLIT POUZE PRO PROVEDENÍ S NOSNOU TRUBKOU! Kód Délka nosné trubky N [mm] N (standardně pro délku L 180 mm) N (standardně pro délky L 250 a 350 mm) N (standardně pro délky L 500, 700 a 800 mm) N N (standardně pro délky L 1000, 1400, 1600 a 2000 mm) N... jinou délku uveďte v mm... označené provedení k dodání do týdne 1) skutečná teplotní odolnost ochranných trubek je ovlivněna dalšími provozními parametry (agresivita, rychlost proudění a abrazivita měřeného média, teplotní šoky, vibrace atd.)

5 Kód Materiál nosné trubky M1 ocel tř.11, lakovaná - ne pro kód C106, C107 a S088 M2 nerezová ocel M3 žáruvzdorná ocel pro průměr nosné trubky 22 mm, pro jiné rozměry KD M4 žáruvzdorná ocel pro průměr nosné trubky 22 mm, pro jiné rozměry KD M5 KANTHAL AF - pro průměr nosné trubky 22 mm, pro jiné rozměry KD M9 jiný VOLITELNÉ PŘÍSLUŠENSTVÍ A PROVEDENÍ Kód Schválená zvláštní provedení GR certifikát GOST R Kód Rychlouzávěr hlavice RU rychlouzávěr hlavice (pouze pro hlavice H1, H2, H2D) Kód Kalibrace KTE3 kalibrace snímače ve třech zákazníkem stanovených teplotních bodech (-40 až C) KTE9 jiná Kód Upevňovací příruby a šroubení UP02 přesuvná upevňovací příruba pro průměr 15 mm (viz Informační list č. 0126) UP03 přesuvná upevňovací příruba pro průměr 22 mm (viz Informační list č. 0126) UP04 přesuvná upevňovací příruba pro průměr 32 mm (viz Informační list č. 0126) UPS15M27 přesuvné upevňovací šroubení pro průměr 15 mm, připojovací závit M27x2 (viz Informační list č. 0126) UPS20M30 přesuvné upevňovací šroubení pro průměr 20 mm, připojovací závit M30x2 (viz Informační list č. 0126) UPS22M33 přesuvné upevňovací šroubení pro průměr 22 mm, připojovací závit M33x2 (viz Informační list č. 0126) P9 jiné Kód Převodníky pro montáž do hlavice P5310 převodník s komunikací LHP (viz Informační list č. 0824) P5310EN2 převodník s komunikací LHP, (Ex) II 3G Ex na [nl] IIC T4 (viz Informační list č. 0824) P5311 převodník s komunikací LHP s galvanickým oddělením (viz Informační list č. 0824) P5311EN2 převodník s komunikací LHP s galvanickým oddělením, (Ex) II 3G Ex na [nl] IIC T4 (viz Informační list č. 0824) P5311EI1 převodník s komunikací LHP s galvanickým oddělením, (Ex) II 1GD Ex ia iad IIC T4-T6 (viz Informační list č. 0824) P5201 převodník s galvanickým oddělením (viz Informační list č. 0288) 5335A převodník s komunikací HART s galvanickým oddělením, (Ex) II 3 GD (viz Informační list č. 0786) 5335D převodník s komunikací HART s galvanickým oddělením, (Ex) II 1 G Ex ia IIC T4-T6, (Ex) II 1 D Ex iad, CSA a FM (viz Informační list č. 0786) Příklad objednávky: T C247 L700 H1 N200 M1 KTE3 (0, 400, 800) UP04... označené provedení skladem... označené provedení k dodání do týdne MAHRLO s.r.o. Ľudmily Podjavorinskej 535/ Stará Turá mob.: tel.: fax: web: slecka@mahrlo.sk e-shop: priemyselne.eshopmahrlo.sk
