2 Měření spotřeby vody Systém měření spotřeby vody SmartMeter a dálkových odečtů Potřebujete mít přesné a spolehlivé měření s dobrou životností? Je pro Vás zajímaný servisní interval 15 let? Co řeknete na vodoměr, který neměří protékající vzduch a nevadí mu částice suspenze? Je pro Vás zajímavá digitální technologie bez nutnosti A/D převodů? Podle zákazníků mechanické vodoměry trpí krátkou životností, nepřesností při opotřebení a poruše, ucpáním částicemi ve vodě a vyššími odečty při přítomnosti vzduchu v potrubí. Nový typ vodoměru SmartMeter toto vše řeší. Je vyroben z plastu a nemá pohyblivé části, které by se mohly časem opotřebovat nebo poškodit např. vlivem částic suspenze. Díky tomu má vysokou životnost přesahující 15 let. Přesnost měření je v celém měřícím rozsahu pod 0,5 % a v průběhu celé doby životnosti se nemění. Vodoměry SmartMeter jsou vybaveny detekcí proti neoprávněným manipulacím, krádeži vody a ztrátám vody. Monitorují výskyt vzduchu. Programovatelné sériové číslo. Vyměnitelné/ upgradovatelné registry. Vodoměry SmartMeter jsou necitlivé na nečistoty a písek ve vodě. Princip měření fluidní oscilátor Voda vtékající do vodoměrné komory je zrychlována tryskou ve tvaru V. Proud vytváří vyšší tlak než má voda v komoře a proto voda přilne k jedné nebo druhé straně komory. Většina vody vytéká ven z komory, ale malá část je zachycována zpětným kanálem. Mezi oběma částmi komory tak vzniká rozdíl tlaků. Rychlost oscilací proudu vody je lineárně závislá na průtoku ve velmi širokém rozsahu. Odečtení se provádí měřením změn elektromagnetického pole. Do dvou semi-kruhových objektů uvnitř průtokové komory je umístěn permanentní magnet, který vytváří okolo komory magnetické pole narušované silou vygenerovanou prouděním vody. Dvě elektrody zatavené do komory poblíž středu bočních stěn pasivně monitorují elektromagnetické pole a posílají signál do mikroprocesoru, který převádí frekvenci oscilací na velikost průtoku. Rychlost průtoku je pak násobena časovou konstantou, čímž se získá celkový průtok. Při maximálním průtoku je rychlost oscilace blízká frekvenci střídavého proudu v elektrorozvodné síti. Dálkové odečty Pro dálkové odečty vodoměrů dodáváme systémy odečtů s radiovým přenosem se stabilní sítí, s odečty typu walk-by and drive-by, s využitím GSM a WAN. Podrobnou nabídku Vám zpracujeme na přání. Při překročení maximálního průtoku budou vodoměry SmartMeter fungovat dobře, bez poškození vodoměru.

3 Digitální vodoměry s kódovaným výstupem Digitální vodoměr SmartMeter SM 150E tř. C Napojení 3/4. Vzdálenost mezi závity /-2 mm. Hmotnost 0,4 kg. Ochrana vstupu IP68. Doporučená skladovací teplota -10 o C až 60 o C. Provozní teplota prostředí -10 o C až 85 o C. Pozn.: voda ve vodoměru nesmí zmrznout!. Maximální teplota vody 60 o C, provozní tlak 1,6 MPa, maximální tlak 2 MPa. Tlaková ztráta < 0,1 MPa. Stálý průtok 1,5 m 3 /hod. Špičkový průtok 3 m 3 /hod. Minimální průtok 15 l/hod. Přechodový průtok 22,5 l/hod. Maximální stav ukazatele m 3. Minimální indikace na displeji 1 l. Orientace displeje kolmo na směr proudění. Odečet vodoměru z LCD displeje. Životnost baterie > 10 let. Materiál polymer. Kódovaný výstup SmartMeter SM 150E Digitální vodoměr SmartMeter SE 250E-F tř. C Napojení 1. Vzdálenost mezi závity 190 mm +0/-2 mm. Hmotnost 1,9 kg. Materiál mosaz a polymer. Ochrana vstupu IP68. Doporučená skladovací teplota -10 o C až 40 o C. Maximální teplota vody 30 o C, provozní tlak 1 MPa. Tlaková ztráta při stálém průtoku < 0,03 MPa, při špičkovém průtoku 0,1 MPa. Stálý průtok 2,5 m 3 /hod. Špičkový průtok 5 m 3 /hod. Minimální průtok < 20 l/hod. Přechodový průtok 37,5 l/hod. Maximální stav ukazatele ,9999 m 3. Minimální indikace na displeji 0,1 l. Orientace displeje ve 4 polohách, fixováno ve výrobě. Odečet vodoměru z LCD displeje. Životnost baterie > 10 let. Kódovaný výstup. Měření spotřeby vody SmartMeter SE 250E-F

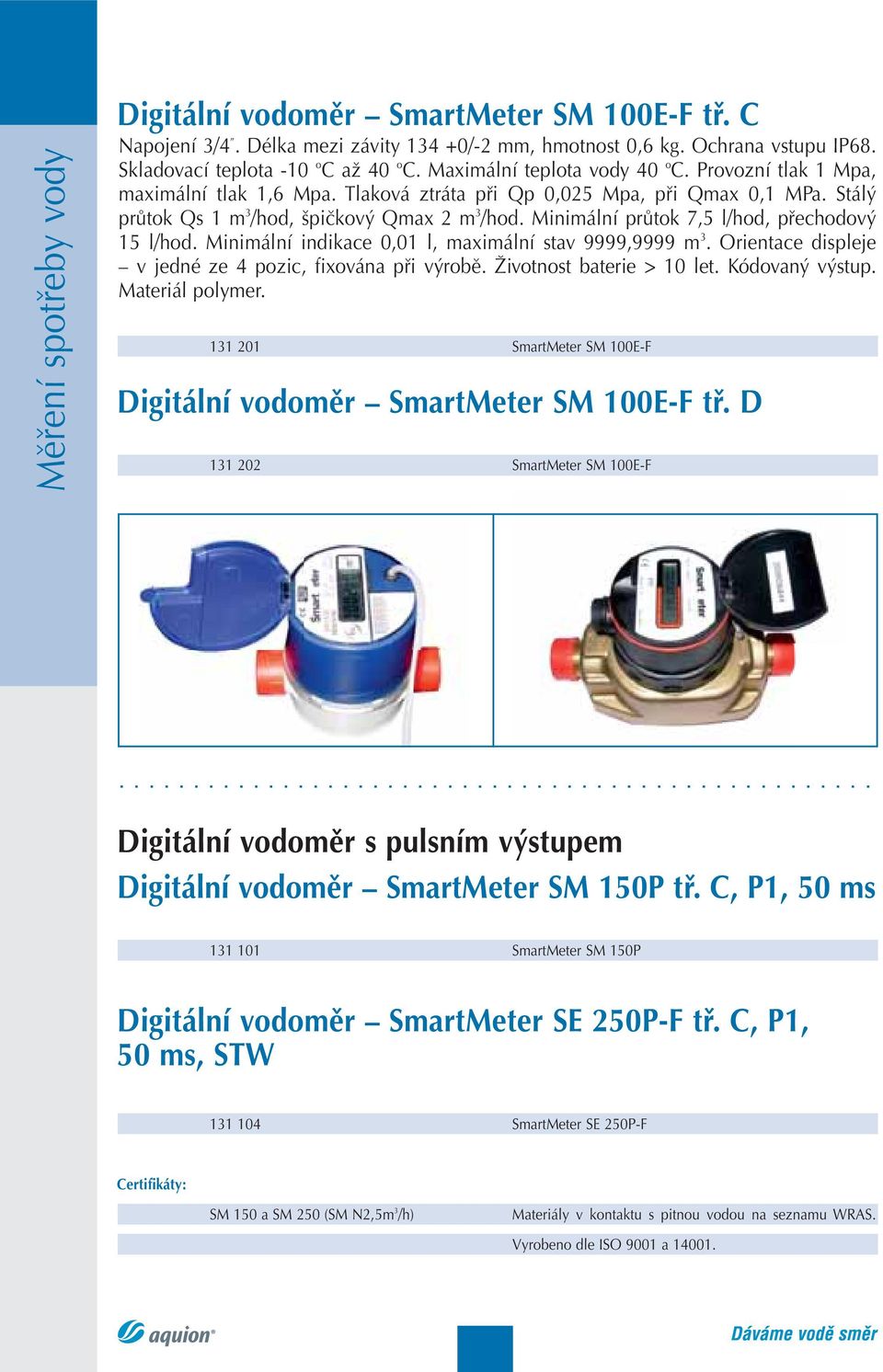

4 Měření spotřeby vody Digitální vodoměr SmartMeter SM 100E-F tř. C Napojení 3/4. Délka mezi závity /-2 mm, hmotnost 0,6 kg. Ochrana vstupu IP68. Skladovací teplota -10 o C až 40 o C. Maximální teplota vody 40 o C. Provozní tlak 1 Mpa, maximální tlak 1,6 Mpa. Tlaková ztráta při Qp 0,025 Mpa, při Qmax 0,1 MPa. Stálý průtok Qs 1 m 3 /hod, špičkový Qmax 2 m 3 /hod. Minimální průtok 7,5 l/hod, přechodový 15 l/hod. Minimální indikace 0,01 l, maximální stav 9999,9999 m 3. Orientace displeje v jedné ze 4 pozic, fixována při výrobě. Životnost baterie > 10 let. Kódovaný výstup. Materiál polymer SmartMeter SM 100E-F Digitální vodoměr SmartMeter SM 100E-F tř. D SmartMeter SM 100E-F... Digitální vodoměr s pulsním výstupem Digitální vodoměr SmartMeter SM 150P tř. C, P1, 50 ms SmartMeter SM 150P Digitální vodoměr SmartMeter SE 250P-F tř. C, P1, 50 ms, STW SmartMeter SE 250P-F Certifikáty: SM 150 a SM 250 (SM N2,5m 3 /h) Materiály v kontaktu s pitnou vodou na seznamu WRAS. Vyrobeno dle ISO 9001 a

5 Digitální vodoměr SmartMeter SM 100P-F tř. D, P10, 20 ms, LOW Pulsní výstup 20 ms, 10 l, s výstupem s nízkým napětím. Pulsní výstup s použitím optického spojovače Non-Darlington, který má nižší výstupní napětí, což dává kompatibilitu se zařízením, které nerozpoznají pulsy standardní Darlingtonovský pulsní výstup jako např. elektroměry. Non-Darlingtonovský optický spojovač používá vyšší LED proudy, je limitována rychlost a šířka výstupního pulsu tak, aby byl minimalizován dopad na spotřebu proudu. Certifikáty: SmartMeter SM 100P-F SM 100 (SM N1m 3 /h) Český metrologický institut. TCM 142/ NWML schválení dle BS 5728: Part7:1997. Materiály v kontaktu Měření spotřeby vody s pitnou vodou na seznamu WRAS. Vyrobeno dle ISO 9001 a Pro SmartMeter N1,5 m 3 /h Maximální přípustná chyba (%) Tlaková ztráta (bar) Průtok (m 3 /hod.) Průtok (m 3 /hod.) 20 Předpokládaná životnost (roky) Průměrný průtok (m 3 /den) 30

6 Měření spotřeby vody Zařízení pro odečítání vodoměrů Smart Reader 4MB, 28 kláves, Route Management Probe Odečítací mód: induktivní, rádio, manuální. Podporovaní výrobci vodoměrů: ABB, SmartMeter, Schlumberger, Sensus, Socam. Maximální počet hodnot v paměti Interface RS232. display LCD 240x160. Rozsah provozních teplot 0-56 o C. Životnost baterie přes 1000 odečtů. Typ baterie: NiMH 7,2 V, 1,8 Ah. Ochrana vstupu IP 65. Volitelně: Plánování trasy, možnost místního jazyka. Pro propojení s HandHeld počítačem Smart Reader 4MB Smart Reader 4MB Různé kombinace paměti, SW a vybavení na dotaz.... Software pro odečítání vodoměrů Software pro odečítání vodoměrů umožňuje snadný a rychlý odečet vodoměrů, zadávání dat dálkovými radiovými a induktivními odečty a manuálně. Odečítači pomáhá při dohledání neodečtených vodoměrů a obsahuje poznámky o umístění vodoměru v rámci nemovitosti. Po příchodu do kanceláře jsou tato data předána do fakturačního systému dle jeho možností SmartLink sw Smart Route Probe sw Smart Route Manager sw Rozšiřovací sestava pro odečítání z šachet Prodlužovací nástavec na SmartReader ve tvaru hůlky. Umožňuje induktivní odečítání z terénu, takže odečítač do nich nemusí vstupovat ani se sklánět Rozšiřovací sestava pro odečítání z šachet

7 Odečítací podložky Smart Wall Pad Smart Pit Pad Nástěnná indukční odečítací podložka, Star Pad kompatibilní, SBWI. Kabelové napojení: necitlivé na polaritu. Dva terminály M3. Provozní teplota -40 o C až 82 o C. Ochrana vstupu IP Smart Wall Pad Smart Wall Pad bez el. částí Indukční odečítací položka do šachty, Star Pad kompatibilní, SBWI. Kabel 1,5 m, volitelně delší. 3-žílový kabel, barevné žíly, připraven pro napojení na vodoměr. Provozní teploty -40 o C až 82 o C. Ochrana vstupu IP68. Měření spotřeby vody Smart Pit Pad Smart Pit Pad (komponenty) bez el. částí...

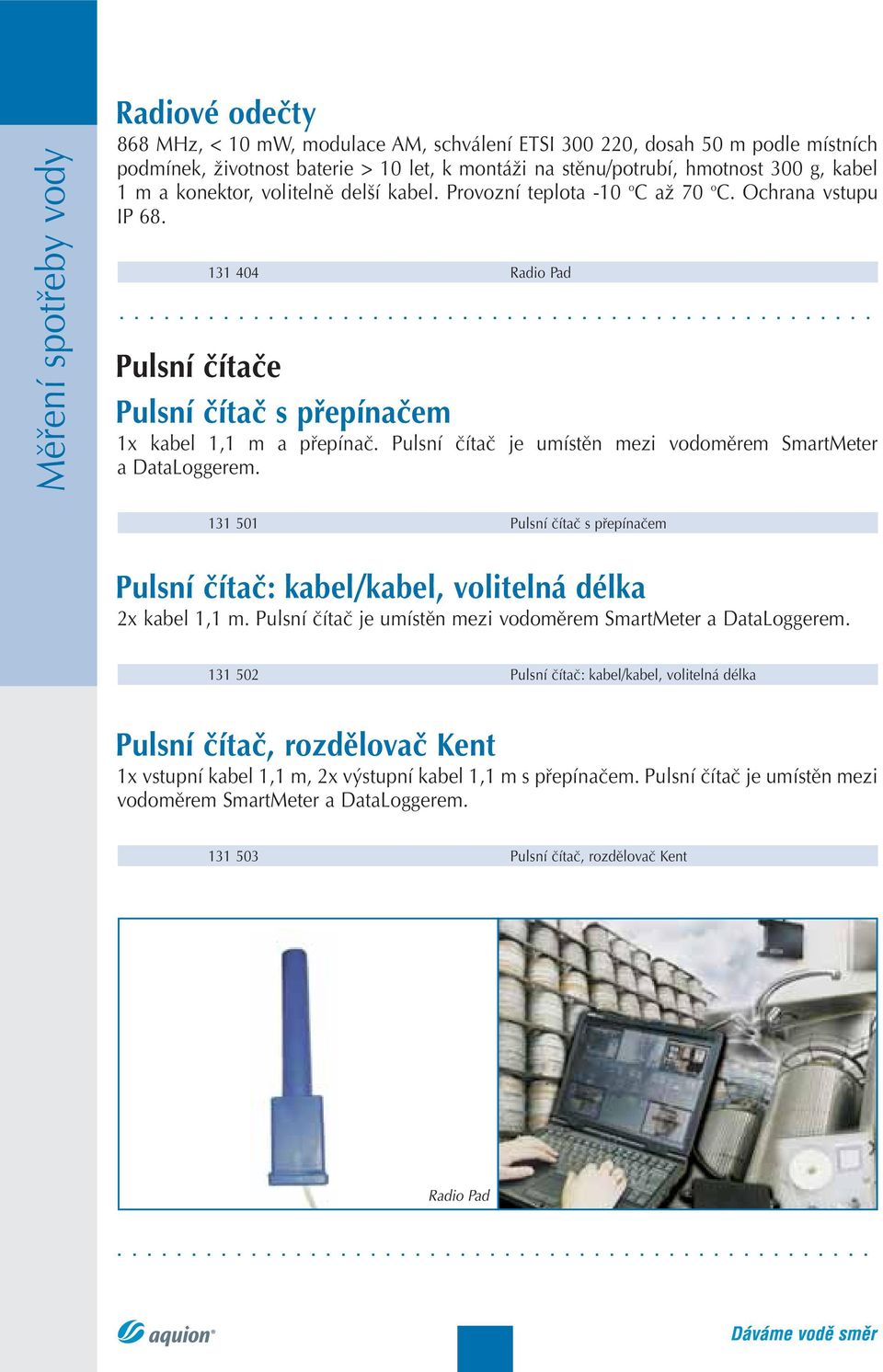

8 Měření spotřeby vody Radiové odečty 868 MHz, < 10 mw, modulace AM, schválení ETSI , dosah 50 m podle místních podmínek, životnost baterie > 10 let, k montáži na stěnu/potrubí, hmotnost 300 g, kabel 1 m a konektor, volitelně delší kabel. Provozní teplota -10 o C až 70 o C. Ochrana vstupu IP Radio Pad... Pulsní čítače Pulsní čítač s přepínačem 1x kabel 1,1 m a přepínač. Pulsní čítač je umístěn mezi vodoměrem SmartMeter a DataLoggerem Pulsní čítač s přepínačem Pulsní čítač: kabel/kabel, volitelná délka 2x kabel 1,1 m. Pulsní čítač je umístěn mezi vodoměrem SmartMeter a DataLoggerem Pulsní čítač: kabel/kabel, volitelná délka Pulsní čítač, rozdělovač Kent 1x vstupní kabel 1,1 m, 2x výstupní kabel 1,1 m s přepínačem. Pulsní čítač je umístěn mezi vodoměrem SmartMeter a DataLoggerem Pulsní čítač, rozdělovač Kent Radio Pad...

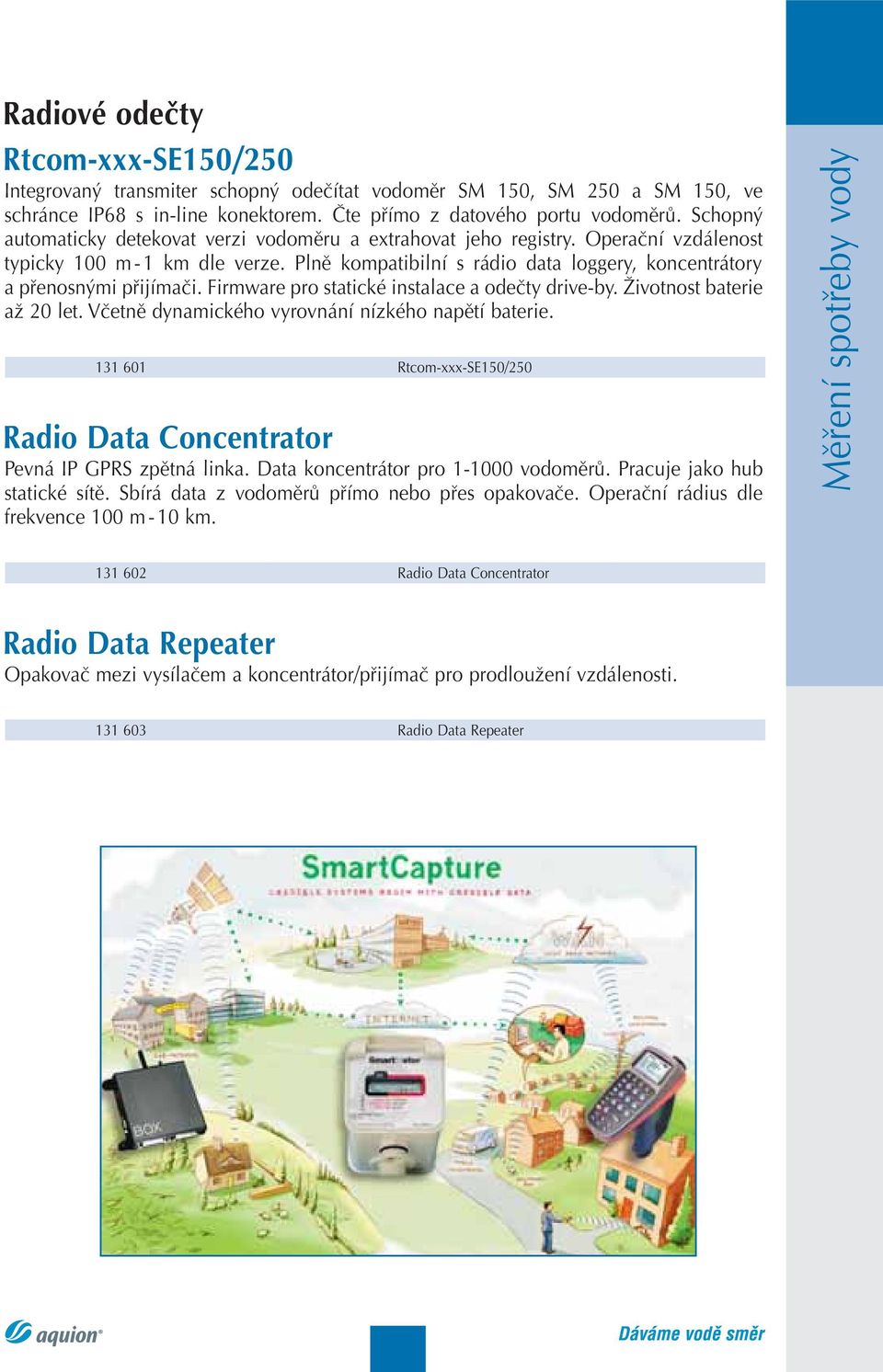

9 Radiové odečty Rtcom-xxx-SE150/250 Integrovaný transmiter schopný odečítat vodoměr SM 150, SM 250 a SM 150, ve schránce IP68 s in-line konektorem. Čte přímo z datového portu vodoměrů. Schopný automaticky detekovat verzi vodoměru a extrahovat jeho registry. Operační vzdálenost typicky 100 m - 1 km dle verze. Plně kompatibilní s rádio data loggery, koncentrátory a přenosnými přijímači. Firmware pro statické instalace a odečty drive-by. Životnost baterie až 20 let. Včetně dynamického vyrovnání nízkého napětí baterie Rtcom-xxx-SE150/250 Radio Data Concentrator Pevná IP GPRS zpětná linka. Data koncentrátor pro vodoměrů. Pracuje jako hub statické sítě. Sbírá data z vodoměrů přímo nebo přes opakovače. Operační rádius dle frekvence 100 m - 10 km. Měření spotřeby vody Radio Data Concentrator Radio Data Repeater Opakovač mezi vysílačem a koncentrátor/přijímač pro prodloužení vzdálenosti Radio Data Repeater

10 SLUŽBY Generely, projekty, studie Pasporty, aplikace GIS Hydraulické výpočty SOFTWARE Pro vodní hospodářství Využití Retence Vsakování dešťových vod Aquion s.r.o Dělnická 786/ Praha 7 Czech republic T: F: E: aquion@aquion.cz W:
