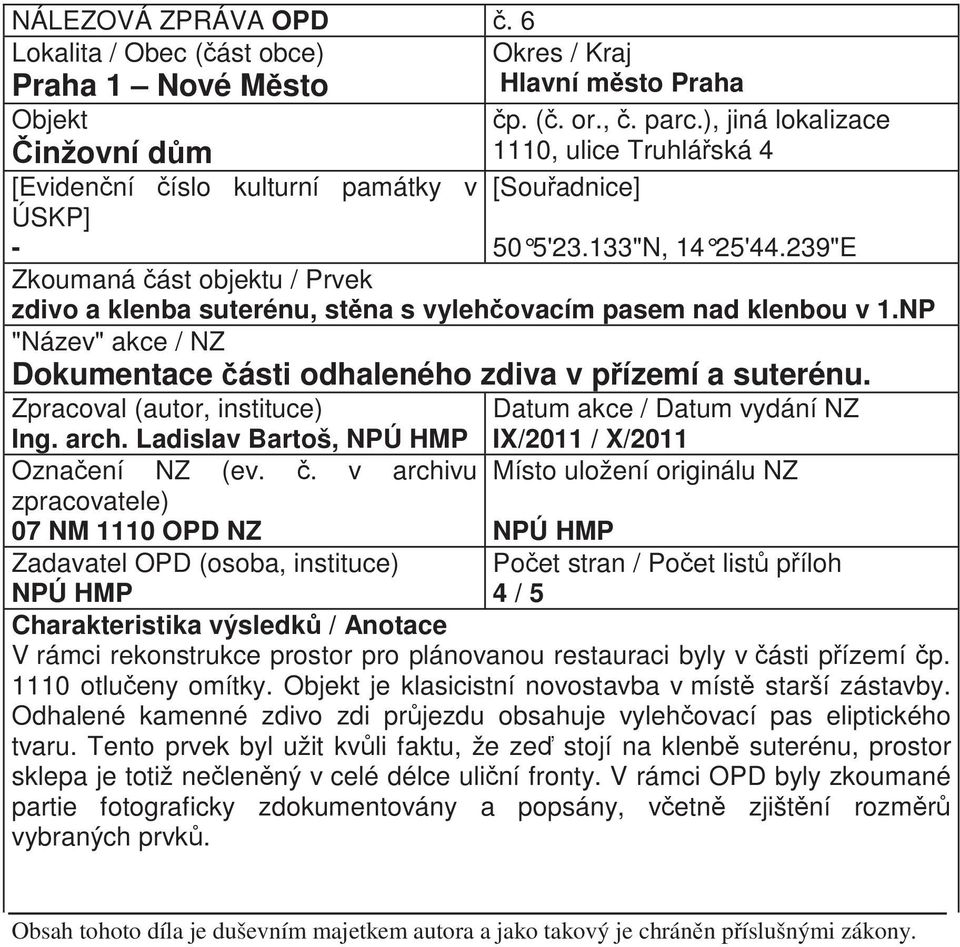

1 NÁLEZOVÁ ZPRÁVA OPD. 6 Lokalita / Obec ( ást obce) Okres / Kraj Praha 1 Nové M sto Hlavní m sto Praha Objekt p. (. or.,. parc.), jiná lokalizace inžovní d m 1110, ulice Truhlá ská 4 [Eviden ní íslo kulturní památky v [Sou adnice] ÚSKP] '23.133"N, 14 25'44.239"E Zkoumaná ást objektu / Prvek zdivo a klenba suterénu, st na s vyleh ovacím pasem nad klenbou v 1.NP "Název" akce / NZ Dokumentace ásti odhaleného zdiva v p ízemí a suterénu. Zpracoval (autor, instituce) Ing. arch. Ladislav Bartoš, NPÚ HMP Datum akce / Datum vydání NZ IX/2011 / X/2011 Ozna ení NZ (ev.. v archivu Místo uložení originálu NZ zpracovatele) 07 NM 1110 OPD NZ NPÚ HMP Zadavatel OPD (osoba, instituce) NPÚ HMP Po et stran / Po et list p íloh 4 / 5 Charakteristika výsledk / Anotace V rámci rekonstrukce prostor pro plánovanou restauraci byly v ásti p ízemí p otlu eny omítky. Objekt je klasicistní novostavba v míst starší zástavby. Odhalené kamenné zdivo zdi pr jezdu obsahuje vyleh ovací pas eliptického tvaru. Tento prvek byl užit kv li faktu, že ze stojí na klenb suterénu, prostor sklepa je totiž ne len ný v celé délce uli ní fronty. V rámci OPD byly zkoumané partie fotograficky zdokumentovány a popsány, v etn zjišt ní rozm r vybraných prvk. Obsah tohoto díla je duševním majetkem autora a jako takový je chrán n p íslušnými zákony.

239"E Zkoumaná ást objektu / Prvek zdivo a klenba suterénu, st na s vyleh ovacím pasem nad klenbou v 1.NP "Název" akce / NZ Dokumentace ásti odhaleného zdiva v p ízemí a suterénu.

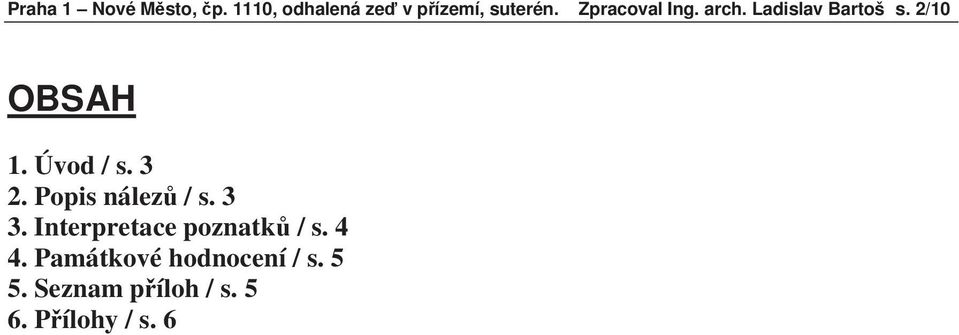

2 Praha 1 Nové M sto, p. 1110, odhalená ze v p ízemí, suterén. Zpracoval Ing. arch. Ladislav Bartoš s. 2/10 OBSAH 1. Úvod / s Popis nález / s Interpretace poznatk / s Památkové hodnocení / s Seznam p íloh / s P ílohy / s. 6

3 2. Popis nález / s. 3 3. Interpretace poznatk / s. 4 4.

3 Praha 1 Nové M sto, p. 1110, odhalená ze v p ízemí, suterén. Zpracoval Ing. arch. Ladislav Bartoš s. 3/10 1. Úvod 1.01 Okolnosti realizace OPD Podn tem k provedení OPD byla probíhající úprava ásti p ízemí a suterénu objektu na restauraci, p i které došlo v dot ených interiérech k celoplošnému otlu ení omítek Stav v ci v dob OPD Objekt prochází díl í rekonstrukcí, po které by dot ené partie m ly být upraveny na restauraci. Zdivo bylo v dob provád ní OPD v pom rn dobrém stavu Podklady Literatura: Um lecké památky Prahy Ikonografie a kartografie: Císa ský otisk IS SK 1.04 Metody dokumentace Verbální popis, fotodokumentace, zákres do fotografie. 2. Popis nález 2.01 Poloha zkoumané v ci Objekt p stojí v Truhlá ské ulici poblíž jejího vyúst ní do nám stí Republiky. D m p ímo sousedí s objektem n kdejších Josefských kasáren, dnešním Palladiem. Zkoumaná ást objektu se nachází v uli ním traktu domu, jednak v p ízemí vpravo od pr jezdu (p i pohledu z ulice), jednak v suterénu v prostoru p iléhajícím k ulici Souvislosti zkoumané v ci D m p. 1110, zvaný U Soudc, byl postaven v roce 1839 jako klasicistní novostavba na míst starších objekt. Zkoumané konstrukce pocházejí z této fáze výstavby objektu, p i emž jsou patrné n které technologické spáry a rozhraní konstruk ních etap, neznamenající však rozdílné stá í konstrukcí Charakteristika v ci Zdivo st ny p i pr jezdu je kamenné lomové opukové. Zdivo v suterénu je smíšeného charakteru lomová opuka se st ídá s cihlami (r zné formáty, v etn velmi silných o tlouš ce 7,5 cm). Klenba suterénu je (s výjimkou opukových klenebních výb h ) ist cihelná z cihel o formátu p ibližn 5,5 x 16 x 28 cm. St ny byly (p inejmenším v p ízemí) opat eny omítkou, v rámci probíhající rekonstrukce došlo k jejich otlu ení, díky n muž je možné pozorovat strukturu zdiva Popis v ci

02 Stav v ci v dob OPD Objekt prochází díl í rekonstrukcí, po které by dot ené partie m ly být upraveny na restauraci. Zdivo bylo v dob provád ní OPD v pom rn dobrém stavu. 1.

4 Praha 1 Nové M sto, p. 1110, odhalená ze v p ízemí, suterén. Zpracoval Ing. arch. Ladislav Bartoš s. 4/10 St na p i pr jezdu je vyzd na z opukového zdiva, kladeného do ádk, ší ka jednotlivých ádk je zna n prom nlivá. Ze je vystav na nad stla enou cihelnou valenou klenbou suterénu, resp. na jednom z jejích ztužujících pas, který je rovn ž cihelný. Vrchol tohoto pasu se nachází p ibližn v úrovni podlahy p ízemí. Pod touto úrovní je ze (ve cviklech) tvo ena zdivem smíšeným, spíše s p evahou cihel, naopak nad úrovní podlahy jde o zdivo tém ist kamenné s minimem p ím si cihel. Pro roznesení hmotnosti zdiva a zatížení z vyšších podlaží mimo vlastní klenbu byl v rámci st ny vytvo en další stla ený vyleh ovací pas. Jeho paty jsou situovány p ibližn v úrovni vrcholu klenby sklepa, vrchol pasu se nacházel p ibližn ve výšce 120 cm nad podlahou. Druhotn došlo k proražení obdélného p evýšeného (217 x 128 cm) otvoru p ibližn ve st edu zdi, tento otvor p erušil vyleh ovací pas v jeho st ední ásti. Parapet otvoru je v úrovni 94 cm nad rubem klenby sklepa, tj. cca 55 cm nad úrovní podlahy. V navazující jihovýchodní st n místnosti (rovnob žné s uli ní st nou), cca 4 m od st ny pr jezdu, je viditelný sopouch, který napojoval (?) kamna do komína. Ve výšce 1,5 m nad podlahou je ( áste n zazd ný) otvor s p ímým cihelným záklenkem, pod ním, ve výšce 0,8 m je zazd ný otvor se záklenkem segmentovým. V suterénu se pod uli ním traktem objektu nalézá jedna (dosud) ne len ná, stla enou valenou klenbou zaklenutá prostora, zabírající celou délku uli ního pr elí. Zdi suterénu jsou tvo eny smíšeným zdivem s prom nlivým podílem cihelné složky a kamene (v n kterých ástech tém ist kamenné zdivo, v jiných spíše cihelné). Na n kolika místech jsou dob e patrné zazubené návaznosti jednotlivých technologických úsek. Totéž je pozorovatelné na stla ené valené klenb z cihel. Výb hy klenby jsou tvo eny t emi adami v tších opukových kvádr Popisy sond Sondy nebyly provád ny. 3. Interpretace poznatk 3.01 Datace zkoumané v ci , fasáda Autorské p ipsání Johann Heinrich Frenzel; novorokoková fasáda Alois Richter. 4. Památkové hodnocení 5. Seznam p íloh 1. P dorys objektu na císa ském otisku mapy stabilního katastru, stav okolo r Pohled na pr elí domu se zvýrazn ním polohy dokumentované zdi v p ízemí. 3. Ze p i pr jezdu fotografie s rozborem pozorovaných jev. 4. St na s otvory, navazující na ze pr jezdu. 5. Detail sopouchové otvory. 6. Suterénní prostora pr hled k severovýchodu. 7. Severovýchodní elní st na suterénu. 8. Rozhranní stavebních úsek ne jihovýchodní st n suterénu.

na jednom z jejích ztužujících pas, který je rovn ž cihelný. Vrchol tohoto pasu se nachází p ibližn v úrovni podlahy p ízemí.

5 Praha 1 Nové M sto, p. 1110, odhalená ze v p ízemí, suterén. Zpracoval Ing. arch. Ladislav Bartoš s. 5/10 6. P ílohy

6 Praha 1 Nové M sto, p. 1110, odhalená ze v p ízemí, suterén. Zpracoval Ing. arch. Ladislav Bartoš s. 6/10 P íloha NZ OPD. 1 Ing. arch. Ladislav Bartoš, NPÚ HMP / 07 NM 1110 OPD-01 P dorys objektu na císa ském otisku mapy stabilního katastru, stav okolo r ( p.1110 ozna en šipkou) Použitý podklad (autor, datace) / Metoda dokumentace / p esnosti: stabilní katastr, 1841 P íloha NZ OPD. 2 Ing. arch. Ladislav Bartoš, NPÚ HMP / 07 NM 1110 OPD-02 Pohled na pr elí domu se zvýrazn ním polohy dokumentované zdi v p ízemí. Použitý podklad (autor, datace) / Metoda dokumentace / p esnosti: foto Mgr. Hana erná, /úprava autor

Ladislav Bartoš, NPÚ HMP / 07 NM 1110 OPD-01 P dorys objektu na císa ském otisku mapy stabilního katastru, stav okolo r. 1841. ( p.

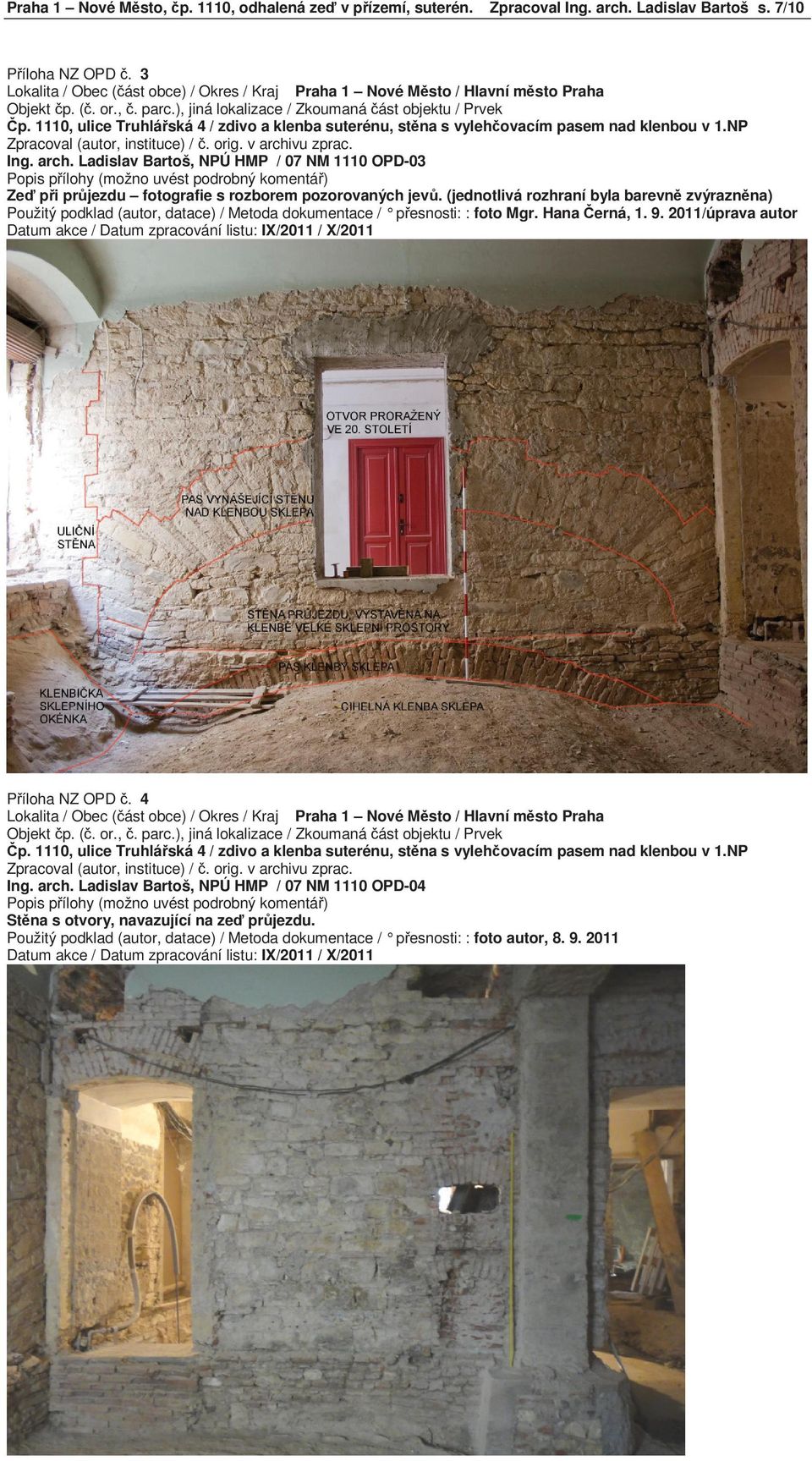

7 Praha 1 Nové M sto, p. 1110, odhalená ze v p ízemí, suterén. Zpracoval Ing. arch. Ladislav Bartoš s. 7/10 P íloha NZ OPD. 3 Ing. arch. Ladislav Bartoš, NPÚ HMP / 07 NM 1110 OPD-03 Ze p i pr jezdu fotografie s rozborem pozorovaných jev. (jednotlivá rozhraní byla barevn zvýrazn na) Použitý podklad (autor, datace) / Metoda dokumentace / p esnosti: : foto Mgr. Hana erná, /úprava autor P íloha NZ OPD. 4 Ing. arch. Ladislav Bartoš, NPÚ HMP / 07 NM 1110 OPD-04 St na s otvory, navazující na ze pr jezdu. Použitý podklad (autor, datace) / Metoda dokumentace / p esnosti: : foto autor,

Ladislav Bartoš, NPÚ HMP / 07 NM 1110 OPD-03 Ze p i pr jezdu fotografie s rozborem pozorovaných jev.

8 Praha 1 Nové M sto, p. 1110, odhalená ze v p ízemí, suterén. Zpracoval Ing. arch. Ladislav Bartoš s. 8/10 P íloha NZ OPD. 5 Ing. arch. Ladislav Bartoš, NPÚ HMP / 07 NM 1110 OPD-05 Detail sopouchové otvory. (jde o ást st ny z p edchozího snímku) Použitý podklad (autor, datace) / Metoda dokumentace / p esnosti: : foto autor,

Ladislav Bartoš, NPÚ HMP / 07 NM 1110 OPD-05 Detail sopouchové otvory.

9 Praha 1 Nové M sto, p. 1110, odhalená ze v p ízemí, suterén. Zpracoval Ing. arch. Ladislav Bartoš s. 9/10 P íloha NZ OPD. 6 Ing. arch. Ladislav Bartoš, NPÚ HMP / 07 NM 1110 OPD-06 Suterénní prostora pr hled k severovýchodu. Použitý podklad (autor, datace) / Metoda dokumentace / p esnosti: : foto Mgr. Hana erná, P íloha NZ OPD. 7 Ing. arch. Ladislav Bartoš, NPÚ HMP / 07 NM 1110 OPD-07 Severovýchodní elní st na suterénu. (smíšené zdivo, nebyly objeveny žádné druhotn použité architektonické lánky) Použitý podklad (autor, datace) / Metoda dokumentace / p esnosti: : foto Mgr. Hana erná,

Použitý podklad (autor, datace) / Metoda dokumentace / p esnosti: : foto Mgr. Hana erná, 1. 9. 2011 P íloha NZ OPD. 7 Ing. arch.

10 Praha 1 Nové M sto, p. 1110, odhalená ze v p ízemí, suterén. Zpracoval Ing. arch. Ladislav Bartoš s. 10/10 P íloha NZ OPD. 8 Ing. arch. Ladislav Bartoš, NPÚ HMP / 07 NM 1110 OPD-08 Rozhranní stavebních úsek ne jihovýchodní st n suterénu. Použitý podklad (autor, datace) / Metoda dokumentace / p esnosti: : foto autor, /úprava autor

Ladislav Bartoš, NPÚ HMP / 07 NM 1110 OPD-08 Rozhranní stavebních úsek ne
