2 SITRANS F M MAGFLO Elektromagnetické průtokoměry Vyzkoušejte řešení od firmy Siemens Průtokoměry MAGFLO vám pomohou snadněji regulovat průtok. Ať se jedná o instalaci, nastavení nebo průběžné ověřování přesnosti, spoléhají zákazníci na průtokoměry MAGFLO, které zjednodušují všechny tyto aktivity. Vyšší pružnost Široký výrobní program Kompaktní nebo oddělená instalace prostřednictvím stejného převodníku a senzoru Komunikační platforma USM II pro snadnější integraci se všemi systémy Snadnější uvedení do provozu SENSORPROM umožňuje začít s měřením ihned po zapnutí Uživatelské nastavení je automaticky uloženo v paměti SENSORPROM Snadnější provoz a údržba Žádné pohyblivé součásti Robustní konstrukce a kvalitní použité materiály Jednotné uživatelské rozhraní pro všechny výrobky MAGFLO Snadnější servis Při výměně převodníku není nutné provádět žádné programování. SENSORPROM automaticky aktualizuje všechny informace o nastavení po inicializaci. Možnost pro další rozvoj Komunikační moduly typu Plug & Play jsou k dispozici pro různé typy protokolů sběrnic Přídavné komunikační moduly umožňují budoucí aktualizace, aniž by bylo nutné investovat do nových průtokoměrů. Diagnostika: Aplikace a měření Chybová hlášení jsou zobrazována na displeji a ukládána do paměti Kategorie chyb: funkční, varování, stálé a závažné Vlastní kontrola převodníku testuje výstupy a přesnost Kontrola snímače Překročení max. průtoku Prázdné potrubí, částečné zaplnění, nízká vodivost, znečištěné elektrody Kontrola systému pomocí přístroje MAGFLO Verificator Komunikační modul typu Plug & Play 2 SENSORPROM 2 1 2

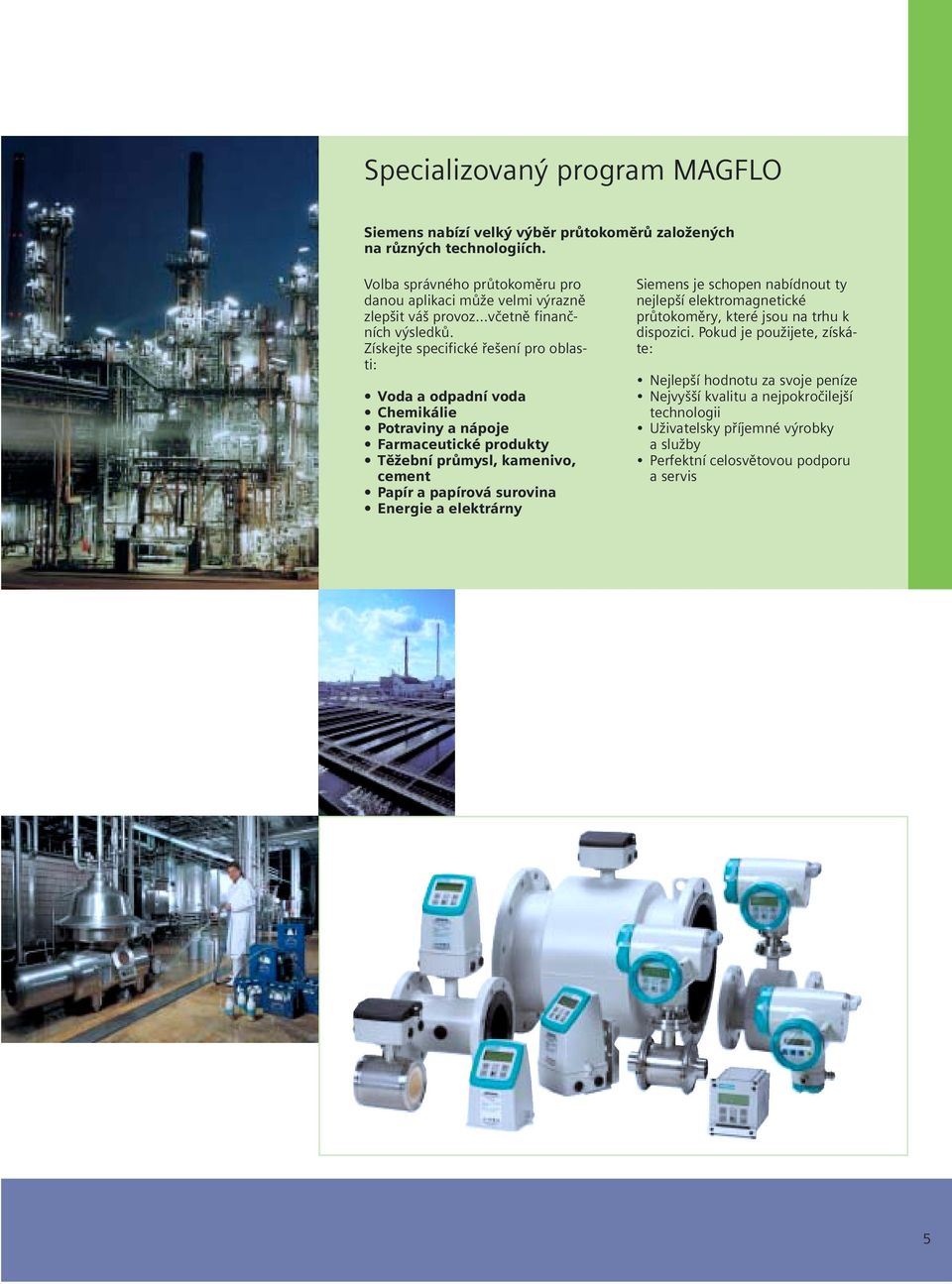

3 Specializovaný program MAGFLO Siemens nabízí velký výběr průtokoměrů založených na různých technologiích. Volba správného průtokoměru pro danou aplikaci může velmi výrazně zlepšit váš provoz včetně finančních výsledků. Získejte specifické řešení pro oblasti: Voda a odpadní voda Chemikálie Potraviny a nápoje Farmaceutické produkty Těžební průmysl, kamenivo, cement Papír a papírová surovina Energie a elektrárny Siemens je schopen nabídnout ty nejlepší elektromagnetické průtokoměry, které jsou na trhu k dispozici. Pokud je použijete, získáte: Nejlepší hodnotu za svoje peníze Nejvyšší kvalitu a nejpokročilejší technologii Uživatelsky příjemné výrobky a služby Perfektní celosvětovou podporu a servis 5

4 Jedna platforma. Nekonečné možnosti Díky filozofii modulárního designu je Siemens schopen poskytnout magnetické průtokoměry přesně podle vašich požadavků. Touchpad Dotyková klávesnice pro bezpečnou a snadnou obsluhu. MAG 6000 I MAG 5000 MAG 6000 Svorkovnice instalovaná na stěnu SENSORPROM V paměťové jednotce jsou uložena kalibrační data a nastavení. MAG 6000 I (Ex d) MAG 6000/Ex Zenerova bariéra IP66 / NEMA 4 MAG 5000/ " instalace do panelu IP20 / NEMA 2 MAG 6000 Čištění elektrod IP66 / NEMA 4 Komunikační moduly USM II usnadňuje síťovou instalaci a konfiguraci. Je kompatibilní téměř se všemi komunikačními protokoly. MAG 3100 MAG 5100 W MAG 1100 F MAG 1100 MAG 1100 Se závitovými adaptéry MAGFLO Verifikator Přístroj pro ověřování v místě instalace zajišťuje neustálé přesné měření a poskytuje důvěru v naměřená data. Modulární pulsní DC magnetické průtokoměry Můžete snadno kombinovat všechny základní komponenty našich průtokoměrů převodníky, senzory a ostatní protože jsou založeny na společné technologické platformě Siemens. Jeden typ technologie Siemens nabízí konkrétní řešení pro určitou aplikaci: TRANSMAG 2 Potentovaný pulsní AC Magnetický průtokoměr Ideální řešení pro těžební průmysl, výrobu cementu, zpracování papírové suroviny a výrobu papíru MAG 8000 Bateriový magnetický vodoměr pro rozváděcí systémy, měření spotřeby a zavlažování. 3

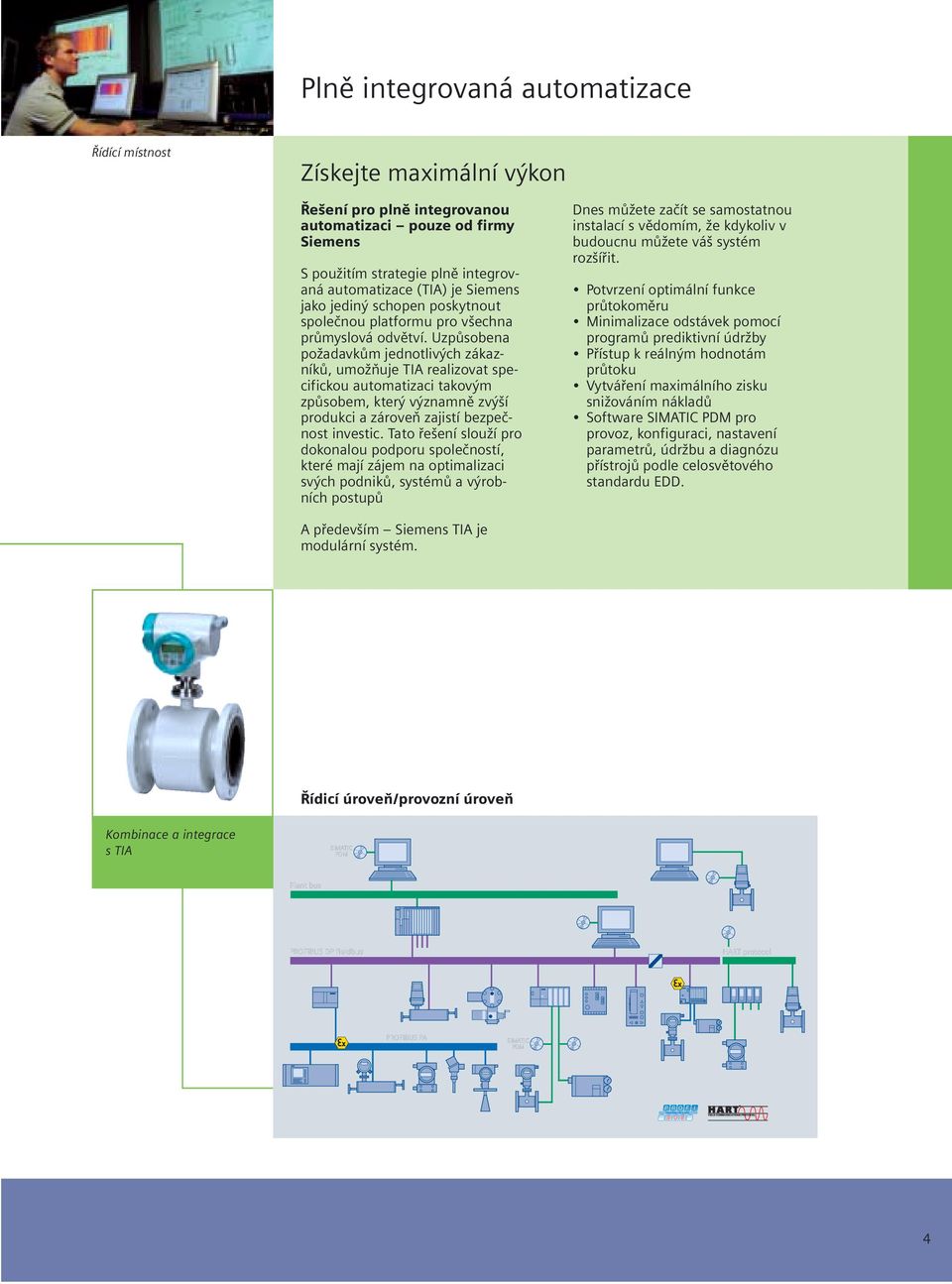

5 Plně integrovaná automatizace Řídící místnost Získejte maximální výkon Řešení pro plně integrovanou automatizaci pouze od firmy Siemens S použitím strategie plně integrovaná automatizace (TIA) je Siemens jako jediný schopen poskytnout společnou platformu pro všechna průmyslová odvětví. Uzpůsobena požadavkům jednotlivých zákazníků, umožňuje TIA realizovat specifickou automatizaci takovým způsobem, který významně zvýší produkci a zároveň zajistí bezpečnost investic. Tato řešení slouží pro dokonalou podporu společností, které mají zájem na optimalizaci svých podniků, systémů a výrobních postupů Dnes můžete začít se samostatnou instalací s vědomím, že kdykoliv v budoucnu můžete váš systém rozšířit. Potvrzení optimální funkce průtokoměru Minimalizace odstávek pomocí programů prediktivní údržby Přístup k reálným hodnotám průtoku Vytváření maximálního zisku snižováním nákladů Software SIMATIC PDM pro provoz, konfiguraci, nastavení parametrů, údržbu a diagnózu přístrojů podle celosvětového standardu EDD. A především Siemens TIA je modulární systém. Řídicí úroveň/provozní úroveň Kombinace a integrace s TIA 4

6 Řada převodníků Co je pro vás výhodné? MAG 5000 a MAG 6000 Pro vysoký výkon, snadnou obsluhu a omezenou údržbu. MAG 5000 je skutečně výhodné řešení pro obecné aplikace. MAG 6000 je určen pro náročné aplikace, které vyžadují vyšší přesnost a funkčnost. MAG 6000 pro průmysl Tento převodník je určen pro speciální průmyslové aplikace. Robustní kovový kryt poskytuje dokonalou ochranu i v těch nejagresivnějších podmínkách. I verze ATEX EE x-d poskytuje plnou funkčnost vstupů a výstupů. Zajištěný výkon Kompaktní nebo oddělená instalace Špičkové rozlišení signálu Digitální zpracování signálu poskytuje neomezené možnosti Uživatelem konfigurovatelné menu s ochranou heslem Vícenásobný funkční výstup pro regulaci Autodiagnostická funkce pro detekci závad Dávkování Vícejazyčný displej a klávesnice Platné schválení typu Příslušenství pro čištění elektrod SENSORPROM Každý průtokoměr má své informace uloženy v paměti SENSORPROM. Jsou zde uloženy: Kalibrační data Jedinečné vlastnosti každého průtokoměru Uživatelské nastavení a programovací data Individuální kalibrační data a informace o magnetických vlastnostech jsou naprogramovány od výrobce, zatímco uživatelské nastavení je specifické pro každého uživatele. Tato jedinečná kombinace zajišťuje levnou, snadnou a bezchybnou instalaci. Komunikační moduly typu "Plug & Play" USM II je "Plug & Play" v nejlepším slova smyslu. Maximálně usnadňuje síťovou instalaci a konfiguraci. A navíc je kompatibilní s téměř všemi komunikačními protokoly, používanými v současné době, včetně PROFIBUS PA/DP, HART, Modbus RTU, DeviceNet a CANopen. Převodník MAG 5000 MAG 6000 MAG 6000 I MAG 6000 I (Ex d) Kryt IP67 / NEMA 4X nebo IP20/66 / NEMA 2/4 Polyamid IP67 / NEMA 6 tlakově litý hliník Max. chyba 0,50 % z hodnoty 0,25 % z hodnoty Displej Vstupy a výstupy 3 řádkový alfanumerický podsvětlený LCD 1 digitální vstup, 1 proudový výstup, 1 pulzní/frekvenční výstup, 1 reléový výstup Komunikace HART HART; Profibus PA/DP; Modbus RTU; DeviceNet; CANopen HART; Profibus PA Dávkování Ne Ano Ano Ano Napájení V AC/DC nebo V AC DC n AC 24 V DC n V AC Schváleno CE; ULc; C-Tick ATEX EEx d e [ia] ia IIB T6 FM Class 1, Div 2 FM Class 1, Div 2 Typové schválení TCS 142/ TCS 142/ , TCM 142/

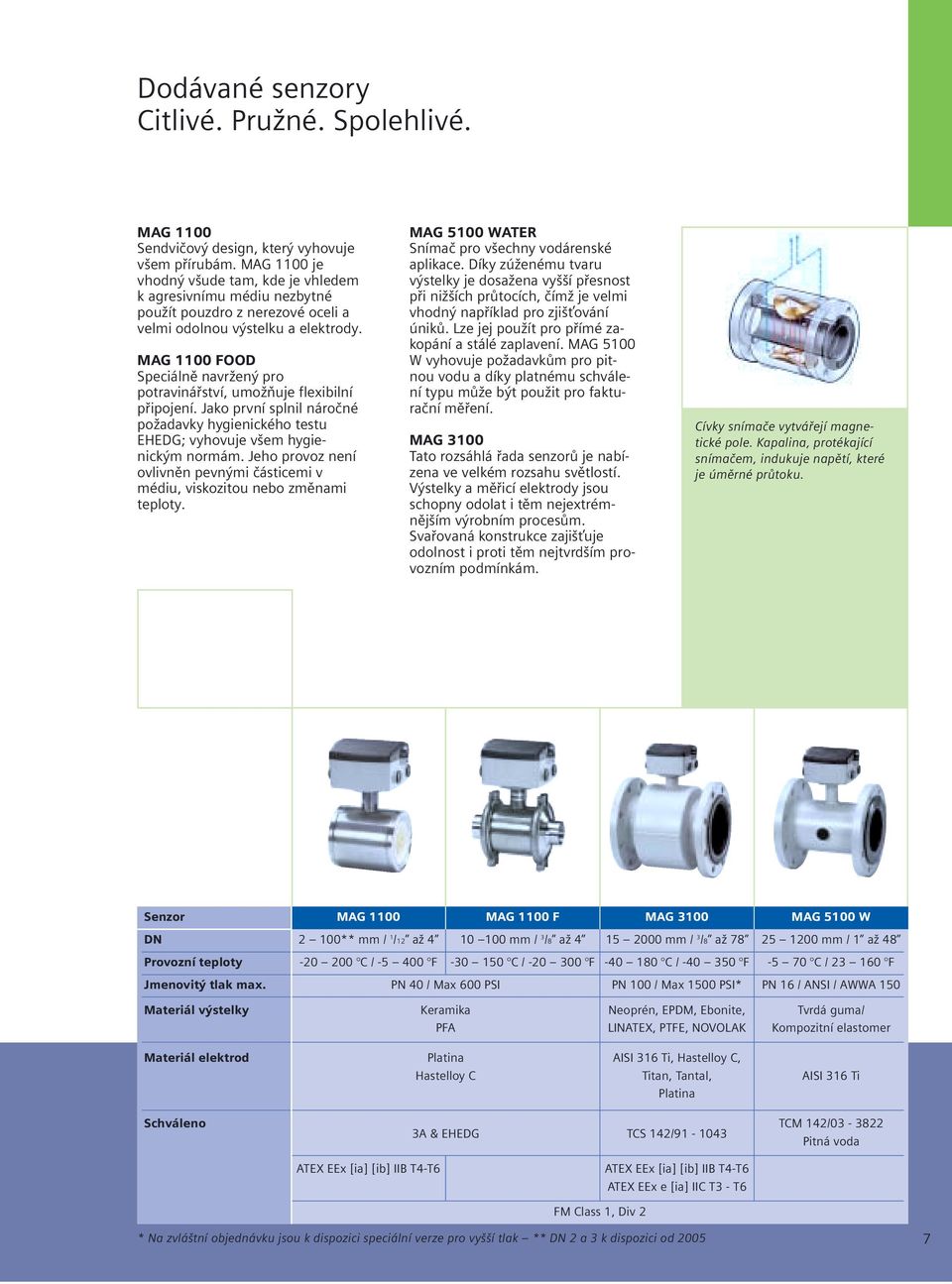

7 Dodávané senzory Citlivé. Pružné. Spolehlivé. MAG 1100 Sendvičový design, který vyhovuje všem přírubám. MAG 1100 je vhodný všude tam, kde je vhledem k agresivnímu médiu nezbytné použít pouzdro z nerezové oceli a velmi odolnou výstelku a elektrody. MAG 1100 FOOD Speciálně navržený pro potravinářství, umožňuje flexibilní připojení. Jako první splnil náročné požadavky hygienického testu EHEDG; vyhovuje všem hygienickým normám. Jeho provoz není ovlivněn pevnými částicemi v médiu, viskozitou nebo změnami teploty. MAG 5100 WATER Snímač pro všechny vodárenské aplikace. Díky zúženému tvaru výstelky je dosažena vyšší přesnost při nižších průtocích, čímž je velmi vhodný například pro zjišťování úniků. Lze jej použít pro přímé zakopání a stálé zaplavení. MAG 5100 W vyhovuje požadavkům pro pitnou vodu a díky platnému schválení typu může být použit pro fakturační měření. MAG 3100 Tato rozsáhlá řada senzorů je nabízena ve velkém rozsahu světlostí. Výstelky a měřicí elektrody jsou schopny odolat i těm nejextrémnějším výrobním procesům. Svařovaná konstrukce zajišťuje odolnost i proti těm nejtvrdším provozním podmínkám. Cívky snímače vytvářejí magnetické pole. Kapalina, protékající snímačem, indukuje napětí, které je úměrné průtoku. Senzor MAG 1100 MAG 1100 F MAG 3100 MAG 5100 W DN 2 100** mm / 1 /12 až mm / 3 /8 až mm / 3 /8 až mm / 1 až 48 Provozní teploty C / F C / F C / F C / F Jmenovitý tlak max. PN 40 / Max 600 PSI PN 100 / Max 1500 PSI* PN 16 / ANSI / AWWA 150 Materiál výstelky Keramika Neoprén, EPDM, Ebonite, Tvrdá guma/ PFA LINATEX, PTFE, NOVOLAK Kompozitní elastomer Materiál elektrod Platina AISI 316 Ti, Hastelloy C, Hastelloy C Titan, Tantal, AISI 316 Ti Platina Schváleno 3A & EHEDG TCS 142/ TCM 142/ Pitná voda ATEX EEx [ia] [ib] IIB T4-T6 ATEX EEx [ia] [ib] IIB T4-T6 ATEX EEx e [ia] IIC T3 - T6 FM Class 1, Div 2 * Na zvláštní objednávku jsou k dispozici speciální verze pro vyšší tlak ** DN 2 a 3 k dispozici od

8 Dodávka a měření vody MAG 8000 pro aplikace všude MAG let nepřetržitého provozu na baterie bez nutnosti síťového napájení MAG 8000 je bateriový průtokoměr za přijatelnou cenu, lze jej instalovat téměř kdekoliv bez nutnosti omezení přesnosti nebo výkonu. Síťové napájení není nutné. MAG 8000 splňuje normy pro měření vody OIML R49 a je speciálně navržen pro vodárenské aplikace: Rozváděcí systémy Distribuce/sítě Měření odběru Zavlažování Výborný výkon MAG 8000 nabízí špičkový výkon pro optimalizaci dodávek vody. Je optimalizován pro detekci úniků a pro přesné a správné účtování. Lze jej snadno instalovat. Vyžaduje minimum údržby při dlouhodobém provozu s minimálními náklady. Baterie je k dispozici jako integrovaná nebo externí s krytím IP68 / NEMA 6 a připojením. Grafický displej a klávesnice pro jednoduchý provoz a okamžitý přístup k informacím. Nenáročný na napájení Krytí IP68 / NEMA 6P Minimální požadavky instalace Pokročilé softwarové vlastnosti Integrovaný záznam dat IrDA pro předávání dat na místě Otevřený komunikační protokol Schváleno pro pitnou vodu Splňuje většinu mezinárodních norem Inteligentní bateriový provoz Kombinací vysoce efektivní technologie a dokonalé úspory energie je MAG 8000 schopen dlouhodobého spolehlivého provozu 6-10 let. 8 Měření minimálních průtoků MAG 8000 je snímač i pro detekci malých průtoků. Zúžená výstelka výrazně zlepšuje měření při malém průtoku při minimální tlakové ztrátě. MAG 8000 Velikost senzoru Krytí Displej Výstup Komunikace Napájení Vlastnosti DN mm / 2"-12" výstelka z tvrdé gumy IP68 / NEMA 6P Grafický displej s dotykovou klávesnicí 2 indivi. pulzní výstupy (včetně čistého" průtoku net flow) Integrované standardní IrDA rozhraní Interní nebo externí baterie Záznam dat s nastavitelným intervalem až 26 měsíců Správa napájení s volitelnou úrovní bateriového alarmu Reálný čas a datum Autokontrola a automatické zálohování dat 3 čítače, včetně jednoho s možností nulování

9 Voda a odpadní voda MAGFLO pro vodárenské aplikace Nenákladné řešení Převodník MAG 5000 a senzor MAG 5100 W jsou ideální pro cenově nenáročná řešení. Jedno řešení pro všechny aplikace týkající se vody a odpadní vody Nepřítomnost pohyblivých částí zaručuje dlouhou životnost Výstelka z tvrdé gumy zajišťuje dlouhodobě vysokou přesnost Velmi odolný širokému spektru chemikálií, používaných v úpravnách vody Zlepšené měření nízkých průtoků pro detekci úniků Snímač vhodný pro zakopání a stálé zatopení Schváleno pro použití s pitnou vodou Vyhovuje většině mezinárodních norem Zabudované zemnící elektrody eliminují nutnost zemnících kroužků Optimalizace procesu MAG 6000 s USM II a přídavným komunikačním systémem usnadňují integraci informací z MAGFLO do výrobního procesu. Uvědomte si výhody automatizace Optimalizace řízení a regulace výrobního procesu Zajištění přesného dávkování a stálé kvality Zkrácení výrobního procesu a spotřeby drahých chemikálií Snímače Siemens jsou vyráběny od 2 mm do 2000 mm a od 1/12 do 78 Kontrola funkce MAGFLO na místě instalace Vaše záruka neustále přesného měření Rizikové oblasti MAG 6000 I (Ex d) Lze použít pro všechny rizikové oblasti. Dávkování chemikálií MAG 1100 pro optimalizaci procesu zpracování. Čištění elektrod Automatické samočištění silných úsad na povrchu elektrod. Přesné měření odběru Důvěra v kvalitu Kontrola při nových instalacích zaručuje správnost ISO 9000 a ISO MAG 6000 I (Ex d) MAG 1100 MAG 6000 Čištění elektrod 9

10 Chemický průmysl. Síla ochrany. Siemens poskytuje nejuniverzálnější řadu průtokoměrů určených pro práci v nejnáročnějších podmínkách.. Každá součást, kterou Siemens vyrobí, v sobě spojuje nejvyšší úroveň bezpečnosti, kvality a spolehlivosti s nízkou cenou. Nejvyšší kvalita a bezpečnost Siemens nabízí plný rozsah průtokoměrů schválených ATEX a FM pro oddělené nebo kompaktní instalace. Shoda s NAMUR NE 21 Vícejazyčný displej s mnoha informacemi Měření skutečného a celkového průtoku, dopředný, zpětný a rozdílový průtok (net flow) Dokonalá vlastní diagnostika Záznam chybových hlášení a indikace Touchpad Tato nová klávesnice citlivá na dotek je vybavena LED indikací pro pozitivní zpětnou vazbu, zajišťuje bezpečný a snadný provoz v rizikových podmínkách bez nutnosti otevření krytu. Keramická výstelka senzoru MAG 1100 je odolná proti téměř všem látkám a v kombinaci s platinovými elektrodami jej lze použít prakticky pro každou myslitelnou aplikaci. 10 MAG 6000 I (Ex d) MAG 5000/6000 MAG 1100 MAG 1100 Se závitovými adaptéry

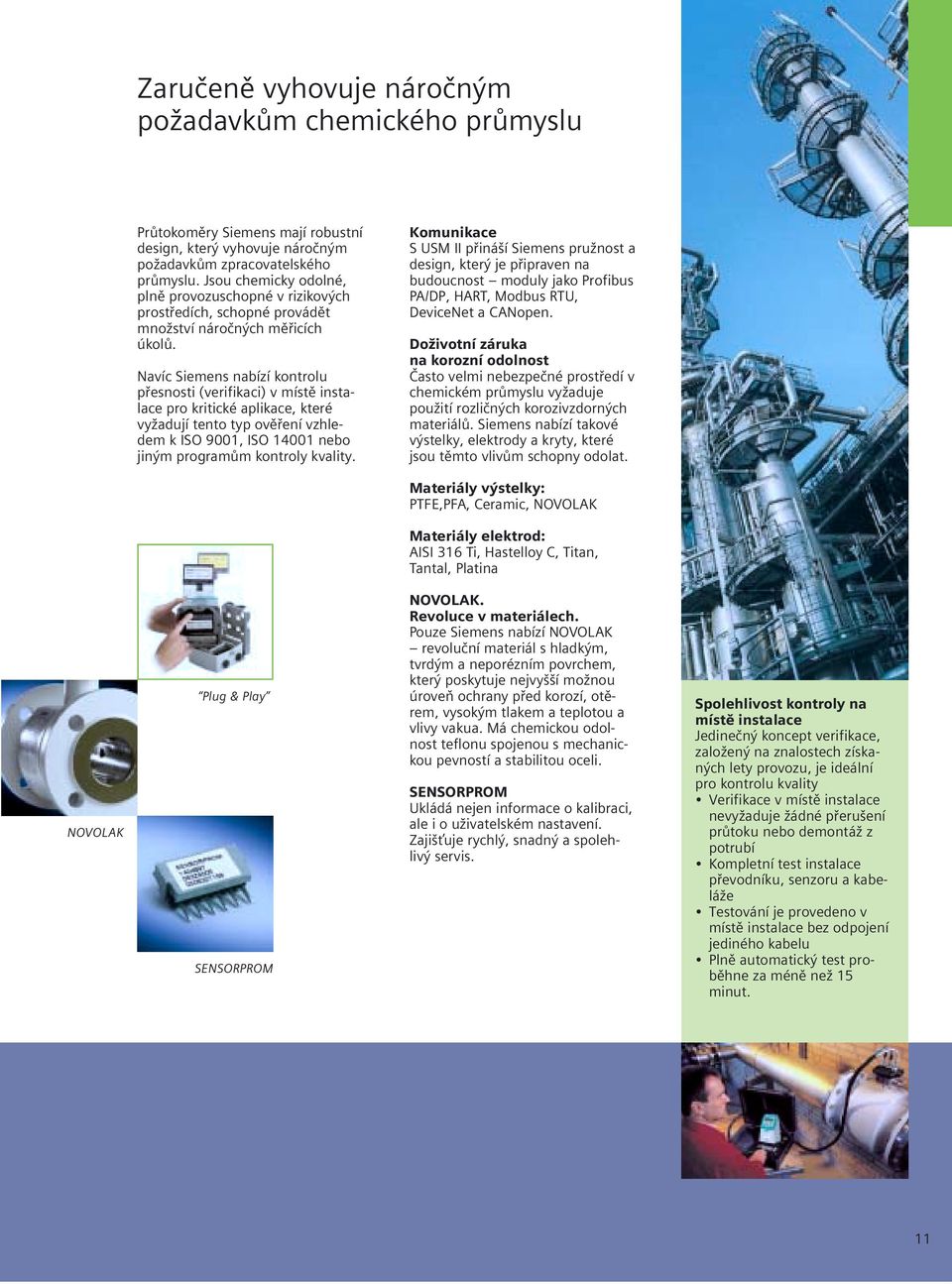

11 Zaručeně vyhovuje náročným požadavkům chemického průmyslu Průtokoměry Siemens mají robustní design, který vyhovuje náročným požadavkům zpracovatelského průmyslu. Jsou chemicky odolné, plně provozuschopné v rizikových prostředích, schopné provádět množství náročných měřicích úkolů. Navíc Siemens nabízí kontrolu přesnosti (verifikaci) v místě instalace pro kritické aplikace, které vyžadují tento typ ověření vzhledem k ISO 9001, ISO nebo jiným programům kontroly kvality. Komunikace S USM II přináší Siemens pružnost a design, který je připraven na budoucnost moduly jako Profibus PA/DP, HART, Modbus RTU, DeviceNet a CANopen. Doživotní záruka na korozní odolnost Často velmi nebezpečné prostředí v chemickém průmyslu vyžaduje použití rozličných korozivzdorných materiálů. Siemens nabízí takové výstelky, elektrody a kryty, které jsou těmto vlivům schopny odolat. Materiály výstelky: PTFE,PFA, Ceramic, NOVOLAK Materiály elektrod: AISI 316 Ti, Hastelloy C, Titan, Tantal, Platina NOVOLAK Plug & Play SENSORPROM NOVOLAK. Revoluce v materiálech. Pouze Siemens nabízí NOVOLAK revoluční materiál s hladkým, tvrdým a neporézním povrchem, který poskytuje nejvyšší možnou úroveň ochrany před korozí, otěrem, vysokým tlakem a teplotou a vlivy vakua. Má chemickou odolnost teflonu spojenou s mechanickou pevností a stabilitou oceli. SENSORPROM Ukládá nejen informace o kalibraci, ale i o uživatelském nastavení. Zajišťuje rychlý, snadný a spolehlivý servis. Spolehlivost kontroly na místě instalace Jedinečný koncept verifikace, založený na znalostech získaných lety provozu, je ideální pro kontrolu kvality Verifikace v místě instalace nevyžaduje žádné přerušení průtoku nebo demontáž z potrubí Kompletní test instalace převodníku, senzoru a kabeláže Testování je provedeno v místě instalace bez odpojení jediného kabelu Plně automatický test proběhne za méně než 15 minut. 11

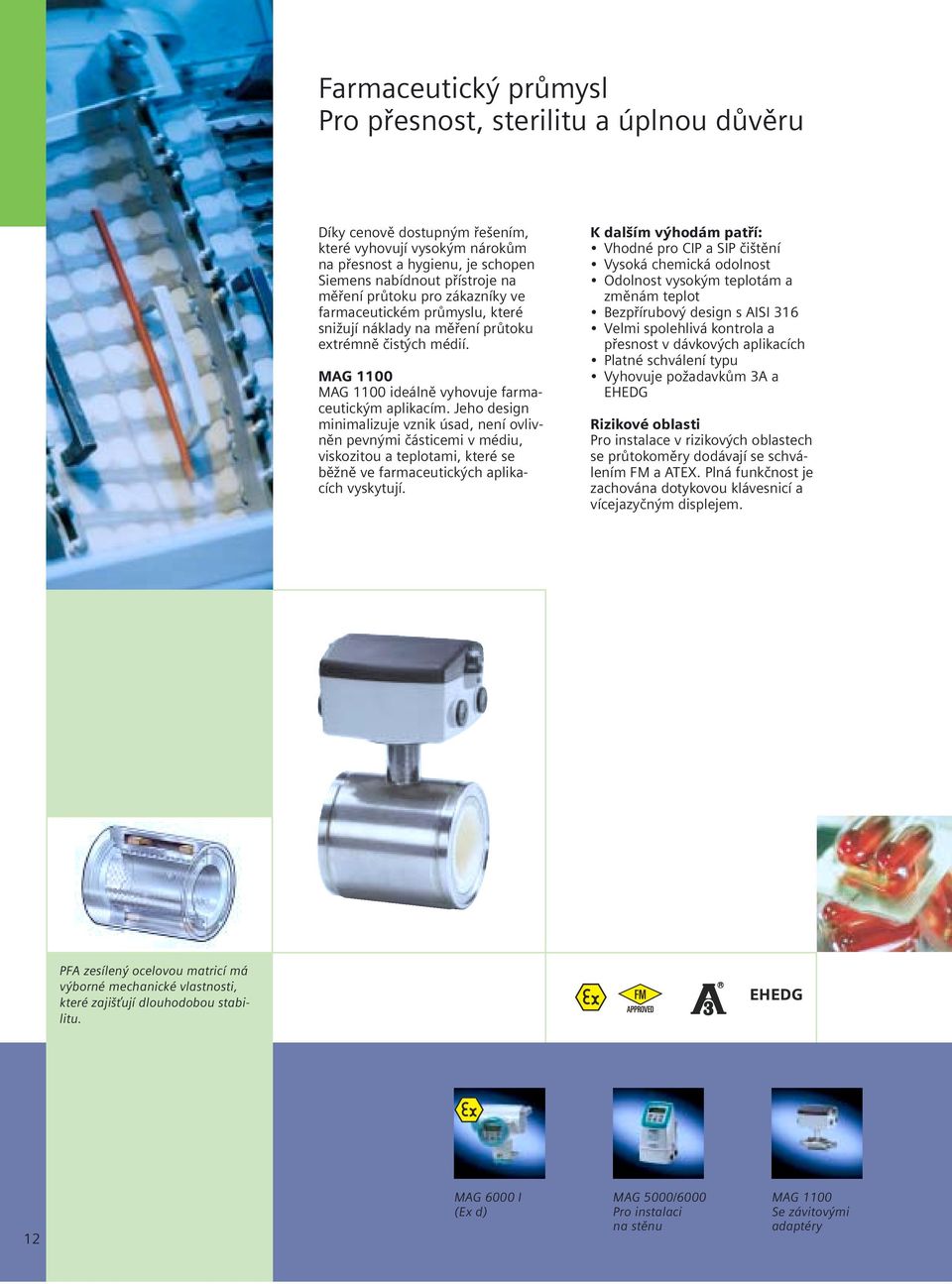

12 Farmaceutický průmysl Pro přesnost, sterilitu a úplnou důvěru Díky cenově dostupným řešením, které vyhovují vysokým nárokům na přesnost a hygienu, je schopen Siemens nabídnout přístroje na měření průtoku pro zákazníky ve farmaceutickém průmyslu, které snižují náklady na měření průtoku extrémně čistých médií. MAG 1100 MAG 1100 ideálně vyhovuje farmaceutickým aplikacím. Jeho design minimalizuje vznik úsad, není ovlivněn pevnými částicemi v médiu, viskozitou a teplotami, které se běžně ve farmaceutických aplikacích vyskytují. K dalším výhodám patří: Vhodné pro CIP a SIP čištění Vysoká chemická odolnost Odolnost vysokým teplotám a změnám teplot Bezpřírubový design s AISI 316 Velmi spolehlivá kontrola a přesnost v dávkových aplikacích Platné schválení typu Vyhovuje požadavkům 3A a EHEDG Rizikové oblasti Pro instalace v rizikových oblastech se průtokoměry dodávají se schválením FM a ATEX. Plná funkčnost je zachována dotykovou klávesnicí a vícejazyčným displejem. PFA zesílený ocelovou matricí má výborné mechanické vlastnosti, které zajišťují dlouhodobou stabilitu. EHEDG 12 MAG 6000 I (Ex d) MAG 5000/6000 Pro instalaci na stěnu MAG 1100 Se závitovými adaptéry

13 Potraviny a nápoje Vyšší standard pro přesnost a čistotu Siemens nabízí řešení pro potravinářský průmysl k efektivnímu řízení průtoku. Naše průtokoměry jsou navrženy tak, aby vyhověly nárokům nebezpečného prostředí potravinářského průmyslu, kde dochází k extrémním změnám teplot, vlhkosti, kondenzaci, proplachování a CIP čištění. Hygienické řešení MAG 1100 F je speciálně určen pro potravinářský průmysl. Jako první splnil požadavky EHEDG a vyhovuje všem hygienickým normám. Vaše záruka zajištění hygieny potravin Kryt z nerezové oceli AISI 316 Hygienické provedení, schválení EHEDG a 3A Vhodné pro čištění CIP a SIP Krytí IP67 / NEMA 4X, které lze zvýšit na IP68 / NEMA 6P Dodáváno s uživatelem specifikovaným připojením. Při celokovovém designu není nutné používat žádné dodatečné uzemnění. Přímý přístup k zakryté klávesnici a displeji Platné schválení typu Provoz MAG 1100 není ovlivněn pevnými částicemi v médiu, viskozitou nebo změnami teploty, ke kterým obvykle při zpracování potravin dochází. EHEDG Připojení Díky jedinečnému a pružnému adaptéru lze připojit průtokoměr téměř ke každému procesu. Jsou k dispozici adaptéry pro svorkové, závitové nebo svařované připojení přímo do potrubí s médiem. 13

14 TRANSMAG 2: Určen pro náročné aplikace TRANSMAG 2 AC. Specialita od firmy Siemens. Díky svému pulznímu střídavému proudu je TRANSMAG 2 schopen provádět měření i tam, kde klasická stejnosměrná technologie již nestačí, například v aplikacích s: vysokými koncentracemi drti těžkými kaly z těžby kaly z těžby obsahující magnetické částice i v případě, kdy měřené médium má vysokou koncentraci pevných částic. Díky patentované integraci signálu poskytuje TRANSMAG 2 informace o skutečném průtoku díky odfiltrování nechtěného šumu elektrody od signálu snímače. Při použití technologie střídavého proudu lze dosáhnout stabilního nastavení nulového bodu, a tedy spolehlivé a přesné měření. V porovnání se stejnosměrným polem generuje technologie střídavého proudu mnohem silnější magnetické pole v senzoru. To je důvod, proč měření probíhá mnohem spolehlivěji a s vyšší přesností Výhody pro náročné aplikace Eliminuje problémy nestability nulového bodu Neobsahuje žádné pohyblivé části, které se mohou opotřebit nebo zhoršit přesnost měření. Elektrody jsou odolné vůči šumu Odolné vůči šumu Robustní průmyslový kryt Široký výběr korozivzdorných materiálů pouzdra Pulzní technologie střídavého proudu Pulzní průtokoměr AC TRANSMAG 2 vytváří silné magnetické pole, vysokou budicí frekvenci a stabilní nulový bod. Poskytuje přesný, opakovatelný a stabilní signál s rychlou odezvou. Převodník TRANSMAG 2 Měřící princip Pulzní střídavý proud Krytí IP67 / NEMA 4X Max. chyba měření 0,50% z hodnoty Displej 2 řádkový alfanumerický LCD s podsvětlením Vstupy a výstupy 1 proudový, 1 digitální, 1 reléový (nebo 1 digitální) výstup Komunikace HART, Profibus PA Napájení V AC 14

15 Průmysl zpracování buničiny, nerostů a výroby papíru. Trvanlivé řešení pro náročné aplikace Zpracování buničiny a výroba papíru Průtokoměry Siemens MAGFLO a TRANSMAG 2 jsou ideální pro aplikace zpracování buničiny a výrobu papíru. Jsou vhodné pro všechny aplikace měření průtoku, a to i takové, ve kterých se vyskytuje velký obsah pevných látek nezáleží na tom, jak náročné jsou podmínky! Buničina Vysoce energetické magnetické pole generované pulzní technologií poskytuje výkonný signál ideální pro měření průtoku papíroviny s vysokou koncentrací, tedy nad 3%. Těžební průmysl Odolná konstrukce, kterou neovlivňují ani šum elektrod, poruchy nebo vibrace. Průtokoměry MAG- FLO od firmy Siemens pro těžební průmysl mohou byt instalovány prakticky kdekoliv. Všechny modely poskytují přesné a opakovatelné výsledky a přispívají tak ke zvýšení kvality výroby. Kaly Vysokoenergetické magnetické pole generované pulzním střídavým proudem poskytuje velmi silný signál, ideální pro měření vysokých koncentrací kalů. Magnetické částice bez problému Magnetické částice v médiu posílí magnetické pole průtokoměru, což zpětně způsobuje chybu měření. Aby bylo možné eliminovat vliv magnetických částic, je TRANSMAG 2 vybaven druhou kompenzační cívkou. Maximální ochrana Pro každou aplikaci, kde dochází ke zvýšenému otěru, existuje řešení. Volba materiálu je obzvláště důležitá při ochraně průtokoměru. Kromě ochranných přírub nabízí Siemens různé materiály pro výstelku a elektrody. Především měkká guma LINATEX a materiál NOVO- LAK se osvědčily v tvrdých podmínkách. Kompenzační cívka TRANSMAG 2 je vybaven druhou cívkou, která kompenzuje výkyvy magnetického pole, způsobené fluktuacemi napájecího napětí nebo magnetickými částicemi v médiu. Ochrana LINATEX Minerály nebo částice se od měkké gumové výstelky odrazí, namísto aby jej poškodily. TRANSMAG 2 MAG 6000 I MAG 5000/6000 MAG 1100 MAG 3100 MAG 5100 W 15

16 Nepřetržitá přesnost. Ověřitelná spolehlivost. Kalibrace Aby bylo možné zajistit přesné měření průtoku, je nezbytné průtokoměr zkalibrovat. Každý průtokoměr od firmy Siemens je kalibrován na zařízeních, které jsou akreditovány v souladu s EN EA od UKAS, DANAK a sledovány NIST. Potvrzení o kalibraci je dodáváno ke každému senzoru firmy Siemens. Zařízení firmy Siemens pro kalibraci odpovídají ISO Vysoká přesnost s nejistotou kalibrace lepší než 0.1% UKAS akreditovaná kalibrační laboratoř #0301 Dokumentace pro ISO 9000 a ISO systém 1,50 +/- E% chyba MAG 5000 MAG ,00 0,50 0,25 0,1 0, ,3 1, v = ft/sec v = m/sec Provoz průtokoměru Díky spolehlivému provozu jsou elektromagnetické průtokoměry doporučovány pro měření vodivých kapalin. Průtokoměry od firmy Siemens patří k těm nejspolehlivějším na světě a odpovídají i požadavkům pro fakturační účely. Mají Chyba lepší než 0.25%, resp. 0.5% z měřené hodnoty PTB schválení (studená voda), OIML R75 a OIML R117 Odpovídají OIML R49 a ISO 4064 MAGFLO SENSORPROM V průběhu kalibračního procesu jsou v paměti SENSORPROM uloženy měřené parametry, data jedinečná pro každou jednotku a ostatní důležité informace: Informace a identifikace snímače Kalibrační parametry Data vlastní každému senzoru Základní nastavení průtokoměru s

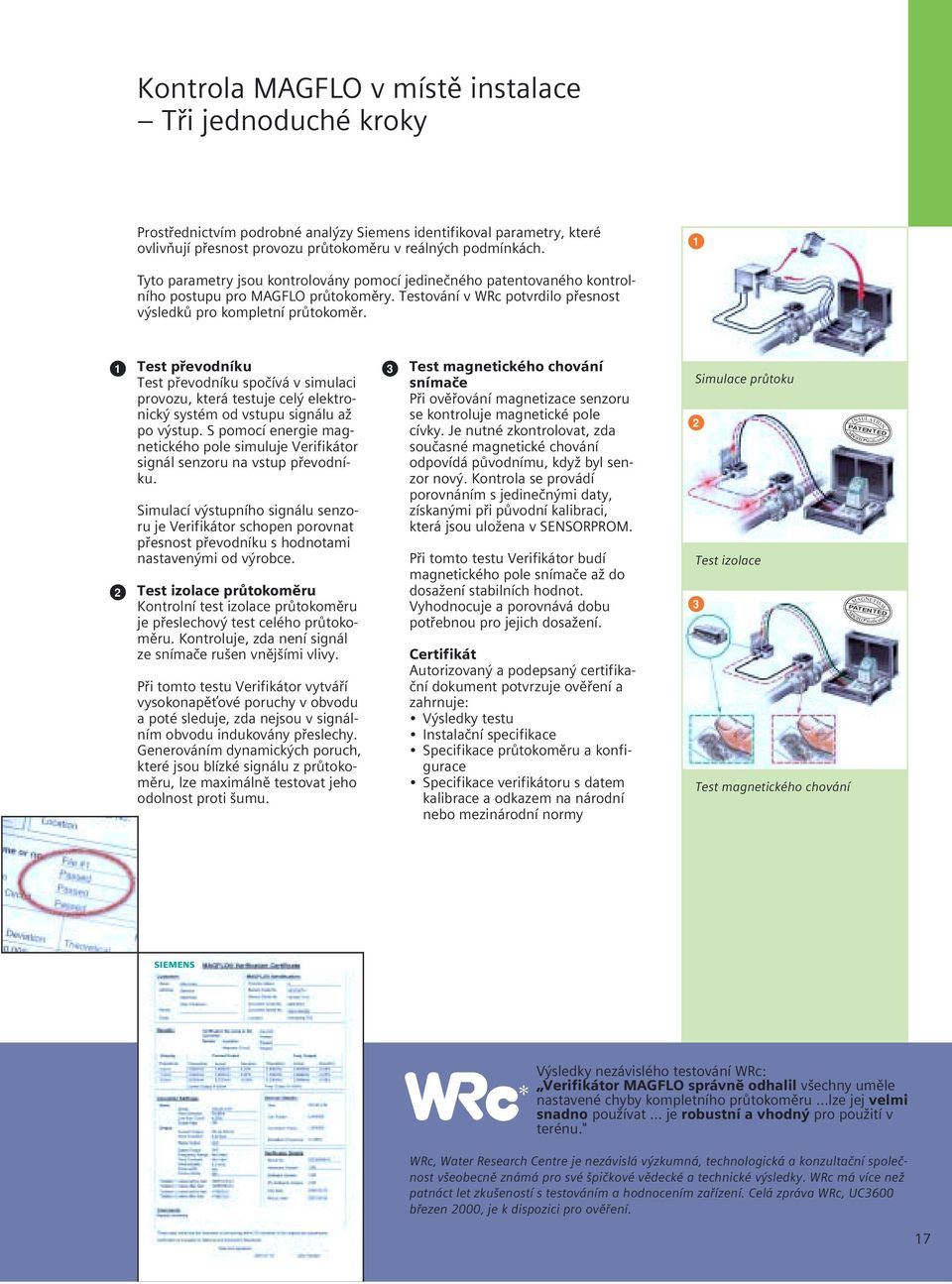

17 R R Kontrola MAGFLO v místě instalace Tři jednoduché kroky Prostřednictvím podrobné analýzy Siemens identifikoval parametry, které ovlivňují přesnost provozu průtokoměru v reálných podmínkách. 1 Tyto parametry jsou kontrolovány pomocí jedinečného patentovaného kontrolního postupu pro MAGFLO průtokoměry. Testování v WRc potvrdilo přesnost výsledků pro kompletní průtokoměr. 1 2 Test převodníku Test převodníku spočívá v simulaci provozu, která testuje celý elektronický systém od vstupu signálu až po výstup. S pomocí energie magnetického pole simuluje Verifikátor signál senzoru na vstup převodníku. Simulací výstupního signálu senzoru je Verifikátor schopen porovnat přesnost převodníku s hodnotami nastavenými od výrobce. Test izolace průtokoměru Kontrolní test izolace průtokoměru je přeslechový test celého průtokoměru. Kontroluje, zda není signál ze snímače rušen vnějšími vlivy. Při tomto testu Verifikátor vytváří vysokonapěťové poruchy v obvodu a poté sleduje, zda nejsou v signálním obvodu indukovány přeslechy. Generováním dynamických poruch, které jsou blízké signálu z průtokoměru, lze maximálně testovat jeho odolnost proti šumu. 3 Test magnetického chování snímače Při ověřování magnetizace senzoru se kontroluje magnetické pole cívky. Je nutné zkontrolovat, zda současné magnetické chování odpovídá původnímu, když byl senzor nový. Kontrola se provádí porovnáním s jedinečnými daty, získanými při původní kalibraci, která jsou uložena v SENSORPROM. Při tomto testu Verifikátor budí magnetického pole snímače až do dosažení stabilních hodnot. Vyhodnocuje a porovnává dobu potřebnou pro jejich dosažení. Certifikát Autorizovaný a podepsaný certifikační dokument potvrzuje ověření a zahrnuje: Výsledky testu Instalační specifikace Specifikace průtokoměru a konfigurace Specifikace verifikátoru s datem kalibrace a odkazem na národní nebo mezinárodní normy Simulace průtoku 2 Test izolace 3 OSS Test magnetického chování INSULATION PATENTED MAGFLO Verificator MAGNETISM PATENTED MAGFLO Verificator s Výsledky nezávislého testování WRc: Verifikátor MAGFLO správně odhalil všechny uměle nastavené chyby kompletního průtokoměru lze jej velmi snadno používat je robustní a vhodný pro použití v terénu." WRc, Water Research Centre je nezávislá výzkumná, technologická a konzultační společnost všeobecně známá pro své špičkové vědecké a technické výsledky. WRc má více než patnáct let zkušeností s testováním a hodnocením zařízení. Celá zpráva WRc, UC3600 březen 2000, je k dispozici pro ověření. 17
