1 BYTOVÝ DŮM byt č. 552/20, vlastník Mgr. Markéta Vdovcová Zhotovitel: Investiční a Stavební s.r.o. Projektoval: Maděra Petr Bezděk Miroslav Brno Údolní info@optiheat.cz

2 Revize Popis Datum Projekt Úst ední vytáp ní bytového domu, Brno - Údolní Title Schéma kotelny Vypracoval Kontroloval M. Bezd k F. Arnošt íslo výkresu 2 Revize 0 Soubor - M ítko N Datum 03/2013

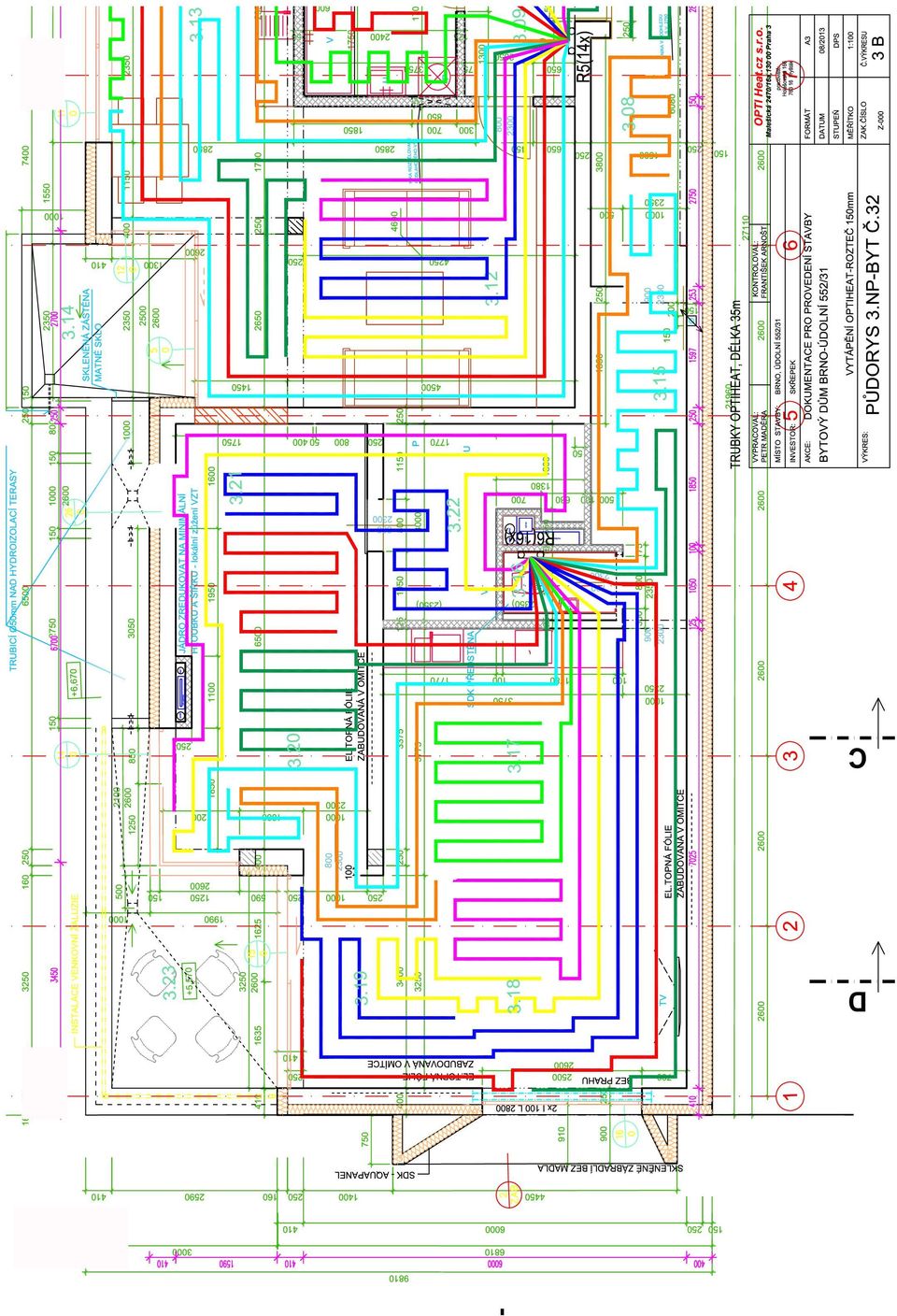

3

4

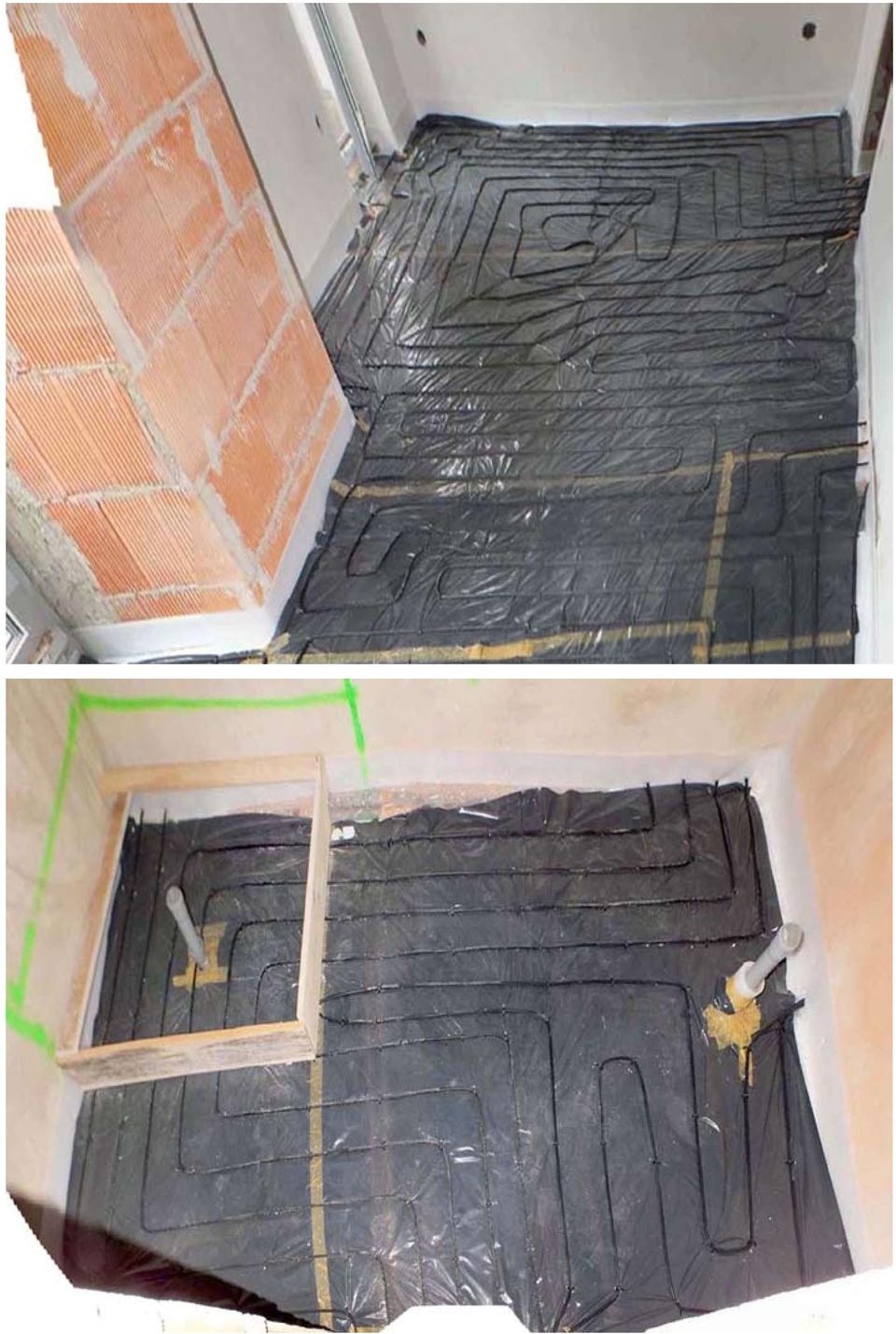

5

6

7

8

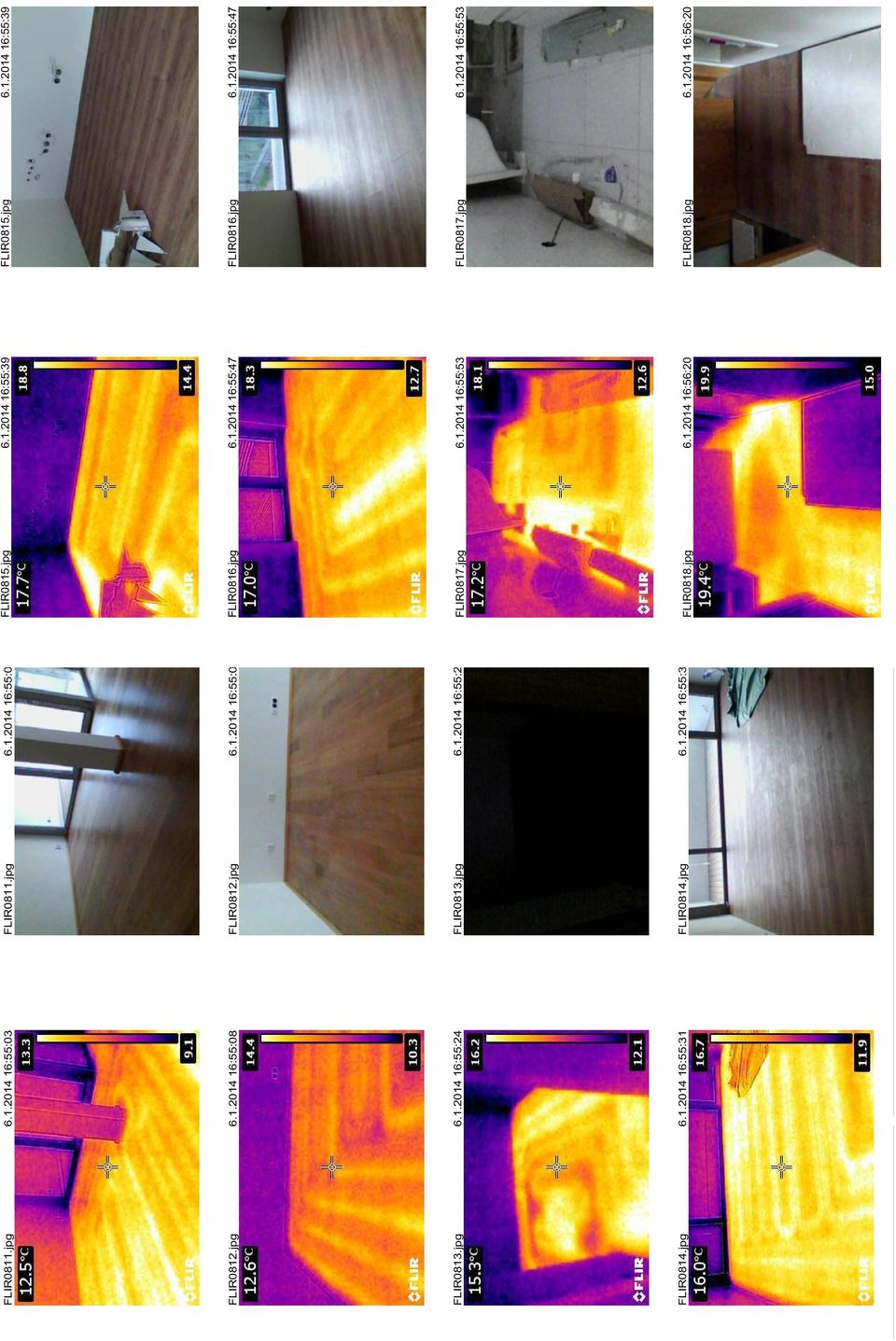

9

10 NÁVOD POUŽITÍ VXL Plnící ventil Vždy v otevřené poloze vodorovné poloze! C D Ovzdušňovací ventil E Manometr Přívod ze zdroje do výměníku tepla (vnější závit R 20) B Výměník tepla Zpětné - vratné potrubí z výměníku tepla. (vnější závit R 20) A Oběhové čerpadlo Kabel el. připojení 240V CYKY 3x 1,5 Držák na zeď F Plnící nebo vypouštěcí ventil systému OPTIHEAT Rozdělovač OPTIHEAT Thermo potrubí (Ø 9 mm) through the spreaders. DOPORUČENÍ Při výměně komponentů, vždy používejte originální náhradní díly, odolné kyselinám. Vždy používejte originální OPTIHEAT Thermo potrubí. Testováno na více jak 120 let provozu. PATENTOVÁNO Předávací stanice je zásobována energií ze zdroje tepla ( plynový kotel, tepelné čerpadlo, teplovod ap.)přívodním potrubím (5 a 6) do lamelového výměníku (3). Ve výměníku (3) dochází k předávání tepla do okruhu podlahového topení OPTIHEAT. Stanice VX je systémově (hydraulicky) propojena s primárním ohřevem (zdrojem tepla) přes dopouštěcí -.Hydraulické propojení plně nahrazuje poviné zabezpečení podle čsn (pojistný ventil a expanzní nádoba) a současně udržuje pracovní přetlak podle primárního (kotlového okruhu). V případě poklesu tlaku v topném systému provede jeho dotlakování tzn. doplní pracovní látku do kotlového okuhu (tím se doplní i systém OPTIHEAT).V jiném případě přizve odborného pracovníka. přes Předávací stanici a rozdělovače OPTIHEAT.Odvzdušnění se provádí pomocí odvzdušňovacích ventilů na stanici (2) a odvzdušňovacích ventilů na rozdělovačích (8 a 9). Zavřená poloha je dotaženo v pravo a odvzdušnění se provádí povolováním proti směru hodinových ručiček, tak dlouho dokud z otvoru na ventilu uniká vzduch. Odvzdušnění je hotovo pokud z ventilu odtéká čistá voda bez vzduchových bublin. Odvzdušnění systému se provádí při uvedení podlahového vytápění a stanice do provozu, při snížení pracovního tlaku v topném systému pod 0,8Bar, nebo po opravě vytápění.. Čerpadlo je nastaveno pověřeným pracovníkem na požadovaný výkon, Elektrický příkon čerpadla je 40,60,90W ( podle výkonu čerpadla).čerpadlo (4) odebírá ohřátou vodu z výměníku tepla (3) a přes rozdělovače (8 a 9) je rozvádí do podlahového systému OPTIHEAT, kde je teplo předáváno akumulační vrstvě. Po předání energie je voda hnána zpět do výměníku tepla a okruh se opakuje. Hodnota teploty vytápění (zdroje tepla - kotle, tepelného čerpadla ap.)je nastavena dle tepelné ztráty objektu. Veškerá regulace topného systému je prováděna pomocí pokojového termostatu, který ovládá zdroj tepla a teplota je nastavena podle potřeb a požadavků provozovatele. V případě vypouštění topného systému se toto provede pomocí vypouštěcího ventilu (7) a to tak, že se připojí vypouštěcí hadice na ventil a s její pomocí se vypustí do kanalizace (doporučujeme přivolat servisního technika popřípadě konzultaci s dodavatelem).

11 Uvedení systému do provozu (plnění a vypouštění). 1 Vypněte oběhové čerpadlo (A) z elektrické sítě (obvykle na el. jističi v rozvaděči) A 2 Zavřete ventil (C). C 3 4 Připojte plnící nebo vyprazdňovací hadici na ventil (F) Otevřete ventil (F). F F Otevřete ovzdušňovací ventil (D). D 6 Naplňte systém OPTIHEAT pracovní kapalinou až začne kapalina vytékat (D). 7 8 Zastavte ventil (D) Když je na manometru (E) 1,2 Bar tlak. Zavři ventil (F) - Systém vytápění je plný. E 9 10 Spusťte oběhové čerpadlo (A) ovládací kurzor nechte svisle (pozice bublin vzduchu). A 11 Check the manometer (E) after bleeding the system. If the pressure has gone down, open the filling tap (F) again until the manometer shows 1,2 bar. Nechte čerpadlo běžet 10 minut. Pak otevřete ovzdušňovací ventil (D ) a ovzdušňujte. Když začne téci pracovní kapalina. Zavřete ovzdušňovací ventil. D 12 Když manometr ukazuje správný tlak, buďte připraveni s klíčem (F). Uzavřete ventil (F). Uvolněte plnící hadici. F 13 Nakonec znovu otevřete ventil (C). Poznámka: ventil (C) v provozu vytápění vždy v otevřené poloze. C Tři různé funkce čerpadla 1) Stálý oběh 2) Jemné zvýšení tlaku v systému vytápění Kurzor ve směru hodinových ručiček - v pravo Kurzor proti směru hodinových ručiček - vlevo čerpadlo ve stálém oběhu Například automatcké ovzdušňovací ventily.. V této poloze se čerpadlo automaticky přizpůsobí nejefektivnějšímu provozu 3. Ovzdušňovací stav Tato poloha se používá při ovzdušňování Podlahového vytápění OPTIHEAT, obr (9) 5
