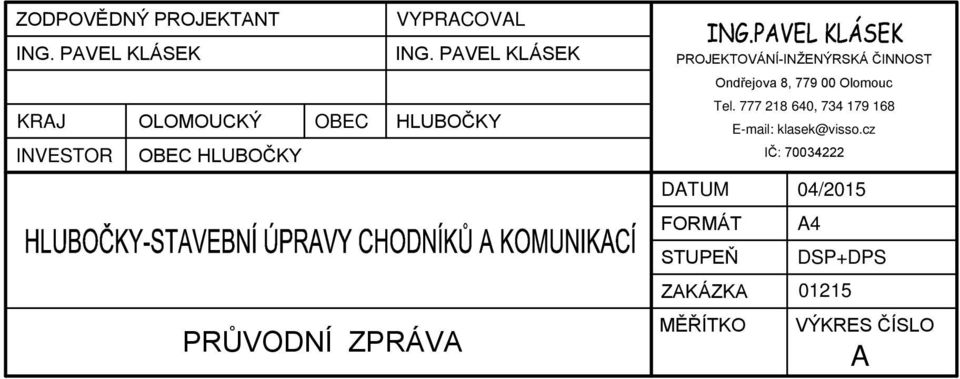

1 ZODPOVĚDNÝ PROJEKTANT ING. PAVEL KLÁSEK VYPRACOVAL ING. PAVEL KLÁSEK KRAJ OLOMOUCKÝ OBEC HLUBOČKY INVESTOR OBEC HLUBOČKY PRŮVODNÍ ZPRÁVA PROJEKTOVÁNÍ-INŽENÝRSKÁ ČINNOST DATUM FORMÁT STUPEŇ ZAKÁZKA MĚŘÍTKO Ondřejova 8, Olomouc Tel , IČ: /2015 A4 DSP+DPS VÝKRES ČÍSLO A

2 A.PRŮVODNÍ ZPRÁVA PRŮVODNÍ, SOUHRNNÁ A TECHNICKÁ ČÁST OBSAH: 1. IDENTIFIKAČNÍ ÚDAJE STAVBY 2. ZÁKLADNÍ ÚDAJE O STAVBĚ 3. PŘEHLED PODKLADŮ A PRŮZKUMŮ 4. ČLENĚNÍ STAVBY 5. PODMÍNKY REALIZACE STAVBY 6. PŘEHLED VLASTNÍKŮ A SPRÁVCŮ 7. PŘEDÁVÁNÍ STAVBY DO UŽÍVÁNÍ 8. SOUHRNNÝ TECHNICKÝ POPIS 9. VÝSLEDKY A ZÁVĚRY Z PODKLADŮ,PRŮZKUMŮ 10. OCHRANNÁ PÁSMA, ÚZEMÍ, KULTURNÍ PAMÁTKY, REZERVACE 11. ZÁSAH STAVBY DO ÚZEMÍ 12. NÁROKY STAVBY NA ZDROJE A JEJÍ POTŘEBY 13. VLIV STAVBY A PROVOZU NA ŽIVOTNÍ PROSTŘEDÍ 14. OBECNÉ POŽADAVKY NA BEZPEČNOST A UŽITNÉ VLASTNOSTI 15. ZAJIŠTĚNÍ PŘÍSTUPU A PODMÍNEK PRO UŽÍVÁNÍ STAVBY 16. ZOV 1

3 1. IDENTIFIKAČNÍ ÚDAJE STAVBY Akce: Místo stavby: Okres: Kraj: Hlubočky-stavební úpravy chodníků a komunikací Obec Hlubočky Olomouc Olomoucký Stavební úřad: Magistrát města Olomouce, odbor stavební, odd.státní správy na úseku pozemních komunikací Charakter stavby: Stupeň dokumentace: Investor: Projektant: stavební úpravy komunikací a chodníků Dokumentace pro stavební povolení(ohlášení stavby) a provedení stavby Obec Hlubočky Ing.Pavel Klásek, Ondřejova 409/8, Olomouc, IČ , tel Autorizace č dopravní stavby, statika a dynamika staveb 2. ZÁKLADNÍ ÚDAJE O STAVBĚ Předmětem projektové dokumentace je návrh stavebních úprav komunikací a chodníků v Hlubočkách-Mariánském Údolí a Hlubočkách. Ve stavebních úpravách chodníků jsou zahrnuty trasy kolem komunikace Olomoucká, Letní, Gagarinova a Kosmonautů. Stavebně upraveny budou komunikace Letní, Jabloňová a Kollárova. Chodník na ulici Olomoucká bude rekonstruován ve stávajícím rozsahu v úseku od křižovatky se silnicí III/44319 po odbočení komunikace Československé armády v celkové délce 1965m. V SO102 je řešena rekonstrukce chodníku ve stávajícím rozsahu kolem domu č.p.412 ve dvorním traktu na pozemku č.parc. 685 v délce 61m. V objektu 103 bude rekonstruován samostatný chodník kolem zástavby na ul. Letní v délce 215m. Součástí rekonstrukce jsou rovněž venkovní schodiště od jednotlivých vchodů překonávajících výškovou úroveň mezi chodníkem a komunikací Letní. Schody budou provedeny z betonových prefabrikovaných stupňů náhradou za monolitické stávající. Projekt v SO104 řeší rekonstrukci trasy chodníku ve stávajícím rozsahu od komunikace Jabloňová po ulici Kosmonautů. Dva kratší úseky v celkové délce 38,5m navazují na konec odbočení ul. Jabloňová. V objektu SO 105 jsou navrhovány rekonstrukce úseků chodníků kolem komunikace Kosmonautů v celkové délce 269m. Úseky spojují stávající již rekonstruované trasy chodníků. 2

4 Projekt v SO 106 řeší rekonstrukci úseků chodníků ve stávajícím rozsahu ulice Gagarinova v celkové délce 179m. Úseky spojují stávající rekonstruované trasy chodníků a jsou napojeny na chodníky na ulici Kosmonautů. V objektu v SO107 je řešena kompletní rekonstrukce trasy chodníku kolem ul Letní od domu č.p.410 po odbočení ul. B.Němcové a stavební úpravu krytu popř. i podkladu komunikace Letní po napojení na ul. Jabloňovou v celkové délce 590m. Projekt v SO108 řeší stavební úpravu krytu a podkladu komunikace Kollárova od napojení na ul Wolkerova po křižovatku s ulicí Letní a s odbočením ke komunikaci Olomoucká. Délka úpravy celkem 449,6m. V ulici Jabloňová je podle SO109 řešena stavební úprava krytu a podkladu komunikace od napojení ul Letní po křižovatku s ulicí Smetanova a s prodloužením ke komunikaci Kosmonautů. Délka úpravy celkem 236m. Chodníky ve všech objektech budou kompletně rekonstruovány i se stávajícími vjezdy ve stávajících šířkách. Budou vyměněny všechny lemující chodníkové obrubníky, u silničních budou vyměněny souvisle u SO 107 podle vyznačení nebo úsekově podle SO 101. Na komunikacích bude v rámci stavební úpravy odfrézován kryt a položen nový popř. s úpravou podkladu studenou recyklací podle TP 208. Kolem trasy komunikací a chodníků je stávající veřejné osvětlení, které nebude upravováno. -Předpokládané lhůty výstavby Předpokládané zahájení stavby: 07/2015 Ukončení stavby: 12/2015 -Vazby na regulační plány, územní plán Návrh stavebních úprav je v souladu s územním plánem obce Hlubočky. -Charakteristika území, dosavadní využití Stávající chodníky jsou dlážděné formátu 300/300, 500/500 nebo ze zámkové dlažby do betonových obrub v šířce 1,6-2,5m. Dlažba je rozlámaná, narušená korozí a zvlněná. Kryt z penetračního makadamu a asfaltu u komunikací Jabloňová a Kollárova je narušen výtluky zasahujícími do podkladních štěrkových vrstev, na povrchu jsou trhliny. Místně a kolem rýh pro inženýrské sítě jsou propady. Komunikace jsou lemovány betonovými obrubníky narušené slabou až velmi silnou korozí betonu. U narušených obrubníků u objektů SO 101, SO 108 a SO 109 se předpokládá jejich výměna. Stávající schody SO 103 jsou monolitické betonové narušené korozí betonu a zvlněním stupňů. 3. PŘEHLED PODKLADŮ A PRŮZKUMŮ Zaměření území odpovědným geodetem v systému JTSK a výškovém Bpv Zakreslení stávajících inž. sítí podle podkladů správců Katastrální mapa ve formátu dwg 3

5 Vlastní průzkum terénu s fotodokumentací 4. ČLENĚNÍ STAVBY Stavební úpravy místních komunikací, chodníků a revitalizace zelených ploch jsou dále děleny na stavební objekty. SO 101 CHODNÍKY UL. OLOMOUCKÁ Stavební úprava stávajících chodníků délky 1965m SO 102 CHODNÍK UL. LETNÍ-1.ČÁST Stavební úprava stávajícího chodníku v délce 61m SO 103 CHODNÍK UL. LETNÍ-2.ČÁST Stavební úprava stávajícího chodníku dl.215m SO 104 CHODNÍK UL.JABLOŇOVÁ Stavební úprava stávajícího chodníku dl.38,5m SO 105 CHODNÍKY UL.KOSMONAUTŮ Stavební úprava stávajících chodníků v dl.269m SO 106 CHODNÍKY UL.GAGARINOVA Stavební úprava stávajících chodníků v dl.179m SO 107 KOMUNIKACE UL.LETNÍ Stavební úprava stávající komunikace a chodníků v dl.590m SO 108 KOMUNIKACE UL.KOLLÁROVA Stavební úprava stávající komunikace v dl.449,6m SO 109 KOMUNIKACE UL.JABLOŇOVÁ Stavební úprava stávající komunikace v dl.236m 5. PODMÍNKY REALIZACE STAVBY -Věcné a časové vazby Stavba není věcně ani časově vázána na jinou související zástavbu. Při stavbě je třeba respektovat možnost dopravní obslužnosti v místě provádění. Stavební úpravy komunikací a chodníků budou prováděny po úsecích, tak, aby dopravní obslužnost byla omezena pokud možno minimálně a na nejnutnější dobu. -Uvažovaný průběh výstavby Předpokládá se kompletní realizace podle postupu a podmínek uvedených v ZOV. Pro potřebu investora a technického dozoru bude zhotovitelem vypracován harmonogram postupu prací zohledňující podmínky výběrového řízení. Pro investora bude před prováděním stavby vypracován harmonogram prací s jednotlivými termíny provádění podle objektů. -Zajištění přístupu na stavbu K nájezdu na staveniště bude využita silnice III/44317 Olomoucká a místní komunikace navazující na opravované úseky. Zvýšené dopravní zatížení uvažované pro stavbu vyhovuje třídě zatížení silnice i místních komunikací. 4

6 -Dopravní omezení Při stavebních pracích na chodnících v úseku stavební činnosti a na stávajících komunikacich a bude osazeno přechodné dopravní značení odsouhlasené PČR DI s rozhodnutím příslušného silničního správního orgánu. Postup stavebních prací je popsán v oddílu ZOV. 6. PŘEHLED VLASTNÍKÚ A SPRÁVCŮ Stavbou dotčené parcely: PARC.Č. VLASTNÍK DRUH POZEMKU Trvalý travní 2794/1 Obec Hlubočky porost 1380 Obec Hlubočky ostatní plocha Obec Hlubočky Trvalý travní 2283 porost Obec Hlubočky Trvalý travní 2285 porost 2286 Obec Hlubočky Ostatní plocha Obec Hlubočky Zastavěná plocha a 2324 nádvoří 2326 Obec Hlubočky Ostatní plocha 2327 Obec Hlubočky Ostatní plocha 2793/5 Obec Hlubočky ostatní plocha Trvalý travní 2793/6 Státní pozemkový úřad,husinecká 1024,Praha porost Trvalý travní 2793/8 Obec Hlubočky porost Trvalý travní 2793/9 Státní pozemkový úřad,husinecká 1024,Praha porost 2329/1 Obec Hlubočky Ostatní plocha 1326 Obec Hlubočky Ostatní plocha Lesy České republiky, s.p., Přemyslova 1106/19, 2887 Nový Hradec Králové, Hradec Králové Vodní plocha 1313 Obec Hlubočky Zahrada 907 Obec Hlubočky Ostatní plocha 908 Obec Hlubočky Ostatní plocha Olomoucký kraj, Jeremenkova 1191/40a, Olomouc, Správa silnic Olomouckého kraje, Lipenská /120, Olomouc ostatní plocha Olomoucký kraj, Jeremenkova 1191/40a, Olomouc, Správa silnic Olomouckého kraje, Lipenská /120, Olomouc ostatní plocha POZN. 853 Obec Hlubočky Ostatní plocha 2928 Obec Hlubočky Ostatní plocha 2929 Obec Hlubočky Ostatní plocha 230 Obec Hlubočky Ostatní plocha 231 Obec Hlubočky Ostatní plocha 2930 Obec Hlubočky Ostatní plocha 2931 Obec Hlubočky Ostatní plocha 233 MORA MORAVIA, s.r.o., Nádražní 50, Mariánské Údolí, Hlubočky Ostatní plocha 5

7 235 Obec Hlubočky Ostatní plocha 1320 Doležalová Anežka, Olomoucká 43, Hlubočky Doležalová Ivana Bc., Olomoucká 43, Hlubočky Zastavěná plocha a nádvoří 1318 Metropolitní kapitula u svatého Václava v Olomouci, Biskupské nám. 841/2, Olomouc Zastavěná plocha a nádvoří 1316/1 Daume Petr, Olomoucká 64, Hlubočky Zastavěná plocha a nádvoří 1297 Obec Hlubočky Ostatní plocha SO Společenství vlastníků Ostatní plocha 702 Obec Hlubočky Ostatní plocha 955 SO 103 Obec Hlubočky Ostatní plocha 959 Státní pozemkový úřad,husinecká 1024,Praha Zahrada 960 Obec Hlubočky Ostatní plocha SO Obec Hlubočky Zahrada 1122 Obec Hlubočky Ostatní plocha SO Obec Hlubočky Ostatní plocha 1167 Obec Hlubočky Ostatní plocha 1175 Obec Hlubočky Ostatní plocha 1247/1 Obec Hlubočky Ostatní plocha 1181 Obec Hlubočky Ostatní plocha SO /1 Obec Hlubočky Ostatní plocha 1241/1 Obec Hlubočky Ostatní plocha 1167 Obec Hlubočky Ostatní plocha SO Obec Hlubočky Ostatní plocha 702 Obec Hlubočky Ostatní plocha 715 Obec Hlubočky Zahrada 735 Obec Hlubočky Ostatní plocha 960 Obec Hlubočky Ostatní plocha 993 Obec Hlubočky Ostatní plocha 1020 Obec Hlubočky Ostatní plocha SO /1 Obec Hlubočky Ostatní plocha 794 Obec Hlubočky Ostatní plocha 775 Obec Hlubočky Ostatní plocha SO Obec Hlubočky Ostatní plocha 1145 Obec Hlubočky Ostatní plocha 1085 Obec Hlubočky Ostatní plocha 1122 Obec Hlubočky Ostatní plocha 6

8 7. PŘEDÁVÁNÍ STAVBY DO UŽÍVÁNÍ -postupné předávání Stavba všech objektů bude po dokončení předána jako celek. Správcem všech objektů bude obec Hlubočky. 8. SOUHRNNÝ TECHNICKÝ POPIS SO 101 CHODNÍKY UL. OLOMOUCKÁ -výčet a označení Projekt v SO101 řeší stavební úpravy trasy chodníků kolem komunikace ul. Olomoucká (silnice III/44317) od křižovatky se silnicí III/44319 po odbočení komunikace Československé armády v celkové délce 1965m. Jsou navrženy rekonstrukce chodníků a vjezdů ve stávajících šířkách. Šířkové poměry chodníků a vjezdů jsou vyznačeny v situaci stavby. Stávající dlažba bude rozebrána a na nový podklad bude vydlážděna zámková dlažba ve skladebné šířce podle formátu dlažby. Při pokládce chodníku budou vyměněny poškozené a degradované silniční obrubníky. Na trase budou místa k přecházení doplněna bezbariérovými úpravami. Polohově je stavba vymezena stávající trasou komunikace, výškově dle stávajících výšek obrubníku kolem komunikace, nebo stávající srovnanou výškou u volné trasy. -kategorie, třída, návrhové hodnoty Stavební úprava v úseku je řešena odstraněním stávající dlažby a podkladu do hloubky celkem 250mm a odstraněním stávajících chodníkových obrubníků. Silniční obrubníky budou vyměněny v případě, že jsou narušené zvýšenou korozí, nebo jsou poškozené a propadené. Podle prohlídky na trase je stanovena výměna 170ks obrubníků. Návrh konstrukce chodníků: Chodník bude na volné straně lemován obrubníkem 50/200mm osazeným do betonového lože C12/15 a vysazením 60mm nad povrch dlažby. Kolem staveb a pevných oplocení nebude lemující obrubník osazován pokud není vyznačen na situaci stavby. Skladba chodníku-kat.. D2-D-1: - Dlažba zámková (Holland) 60mm - Lože-drcené kamenivo 4/8 30mm - ŠD 0/32 150mm Chodník je projektován jako komunikace funkční skupiny D2 podle TP170 pro TDZ CH Požadovaný modul deformace na pláni Edef2 >30MPa. Konstrukce vozovky vjezdů: - Zámková dlažba šedá Holland tl 80mm - Drcený štěrk 4/8 40mm - ŠD 0/32 150mm - ŠD 0/63 150mm Požadovaný modul deformace na pláni Edef2 >30MPa. Výměňované silniční obrubníky budou odbourány od přídlažby, která nebude narušena. Nový obrubník bude uložen do betonu C12/15. 7

9 Kolem vysazených chodníkových obrubníků bude povrch dohumusován a zatravněn. -odvodnění Chodník je odvodněn příčným spádem 2% k odvodňovacímu proužku silnice. Na trase nebudou rekonstruovány uliční vpusti, parametry odvodnění nebudou měněny. -veřejné osvětlení Kolem komunikace je stávající. -dopravní značení Nové DZ není navrhováno. SO 102 CHODNÍK UL. LETNÍ-1.ČÁST -výčet a označení V SO102 je řešena rekonstrukce chodníku kolem domu č.p.412 ve dvorním traktu na pozemku č.parc. 685 v délce 61m. Stávající dlažba bude rozebrána a na nový podklad bude vydlážděna zámková dlažba ve skladebné šířce podle formátu dlažby. Polohově a šířkově je stavba vymezena stávající trasou chodníku. -kategorie, třída, návrhové hodnoty Stavební úprava v úseku 61m je řešena odstraněním stávající dlažby a podkladu do hloubky celkem 250mm s odstraněním stávajících chodníkových obrubníků. Na plání bude vybudován nový chodník s lemováním obrubníkem 50/200mm osazeným do betonového lože C12/15 a jednostranným vysazením 60mm nad povrch dlažby. Skladba chodníku-kat.. D2-D-1: - Dlažba zámková (Holland) 60mm - Lože-drcené kamenivo 4/8 30mm - ŠD 0/32 150mm Chodník je projektován jako komunikace funkční skupiny D2 podle TP170 pro TDZ CH Požadovaný modul deformace na pláni Edef2 >30MPa. Kolem chodníkových obrubníků bude povrch dohumusován a zatravněn. -odvodnění Chodník je odvodněn příčným spádem do zelené plochy. -veřejné osvětlení Je stávající -dopravní značení Není navrhováno. 8

10 SO 103 CHODNÍK UL. LETNÍ-2.ČÁST -výčet a označení Projekt v SO103 řeší kompletní rekonstrukci trasy chodníku na ul Letní od křižovatky s ulicí Wolkerovou kolem domů č.parc ke stávající trase rekonstruovaného chodníku v délce 215m. Šířkový průběh chodníku je vyznačen v situaci stavby. Na trase chodníku jsou betonové schody před jednotlivými východy z domů překonávajícími výškovou úroveň 0,6-1,2m ke komunikaci Letní. Schody budou kompletně rekonstruovány ve stejné šířce a výškové úrovni. Polohově je stavba vymezena stávající trasou chodníku, výškově dle stávající úrovně dlažby kolem domů. -kategorie, třída, návrhové hodnoty Stavební úprava v úseku je řešena odstraněním stávající dlažby a podkladu do hloubky celkem 250mm a odstraněním stávajících chodníkových obrubníků. Na pláni bude proveden chodník nový. Návrh konstrukce chodníků: Chodník bude na volné straně lemován obrubníkem 80/250mm osazeným do betonového lože C12/15 a vysazením 60mm nad povrch dlažby. Kolem staveb nebude lemující obrubník osazován. Skladba chodníku-kat.. D2-D-1: - Dlažba zámková (Holland) 60mm - Lože-drcené kamenivo 4/8 30mm - ŠD 0/32 150mm Chodník je projektován jako komunikace funkční skupiny D2 podle TP170 pro TDZ CH Požadovaný modul deformace na pláni Edef2 >30MPa. Kolem chodníkových obrubníků bude povrch dohumusován a zatravněn. Betonové schody budou vybourány a na urovnané pláni budou položeny nové stupně. Stupně betonové přímé 150/350/1600 budou ukládány do betonu na betonovou desku tl. 150mm vyztuženou oc. sítí R 6/150/150mm. Betonová deska bude lita na podkladní vrstvu štěrkodrti tl. 250mm. Spodní část desky bude opřena do základové patky šířky 500mm založené do hloubky 800mm. Kolem schodů bude instalováno oboustranně ocelové zábradlí z trubek 38/3,2mm v pozinkované úpravě. Sloupky budou zapuštěny do okraje betonové desky pod schodišťovými stupni. -odvodnění Chodník je odvodněn příčným spádem 2% k okraji chodníku, kde jsou stávající malé vpusti. Koncový úsek je odvodněn žlabovkou osazenou k okraji chodníku, voda bude odváděna do stáv.vpustí. Nad schody budou příčně uloženy liniové odvodňovací žlaby uložené do betonu C12/15. Konce žlabů budou vyvedeny do zelené plochy na okrajích. -veřejné osvětlení Kolem komunikace je stávající. -dopravní značení Nové DZ není navrhováno. 9

11 SO 104 CHODNÍK UL. JABLOŇOVÁ -výčet a označení Projekt v SO104 řeší rekonstrukci trasy chodníku od komunikace Jabloňová po ulici Kosmonautů. Dva kratší úseky v celkové délce 38,5m navazují na konec odbočení ul. Jabloňová. Stávající dlažba bude rozebrána a na nový podklad bude vydlážděna zámková dlažba ve skladebné šířce podle formátu dlažby. Šířkový průběh je vyznačen v situaci stavby. Polohově je stavba vymezena stávající trasou chodníku, výškově dle stávajících výšek obrubníku kolem komunikace, nebo stávající srovnanou výškou u volné trasy. -kategorie, třída, návrhové hodnoty Stavební úprava v úseku je řešena odstraněním stávající dlažby a podkladu do hloubky celkem 250mm a odstraněním stávajících chodníkových obrubníků. Návrh konstrukce chodníků: Chodník bude lemován obrubníky 50/200mm osazenými do betonového lože C12/15. V úseku odvodňovaném do zelené plochy bude obrubník po spádu zapuštěn na povrch dlažby. Skladba chodníku-kat.. D2-D-1: - Dlažba zámková (Holland) 60mm - Lože-drcené kamenivo 4/8 30mm - ŠD 0/32 150mm Chodník je projektován jako komunikace funkční skupiny D2 podle TP170 pro TDZ CH Požadovaný modul deformace na pláni Edef2 >30MPa. Na trase chodníku je vjezd, který bude proveden ve skladbě: - Zámková dlažba šedá Holland tl 80mm - Drcený štěrk 4/8 40mm - ŠD 0/32 150mm - ŠD 0/63 150mm Obrubníky vjezdu budou zapuštěny na úroveň dlažby. Kolem chodníkových obrubníků bude povrch dohumusován a zatravněn. -odvodnění Chodník je odvodněn příčným spádem 2% do zelené plochy a k odvodňovacímu proužku komunikace. Parametry odvodnění nebudou měněny. -veřejné osvětlení Kolem chodníků je stávající. -dopravní značení Nové DZ není navrhováno. SO 105 CHODNÍKY UL.KOSMONAUTŮ -výčet a označení Projekt řeší úseky chodníku kolem komunikace Kosmonautů v celkové délce 269m. Úseky spojují stávající rekonstruované trasy chodníků. Stávající dlažba bude rozebrána a na nový podklad bude vydlážděna zámková dlažba ve skladebné šířce podle formátu dlažby. 10

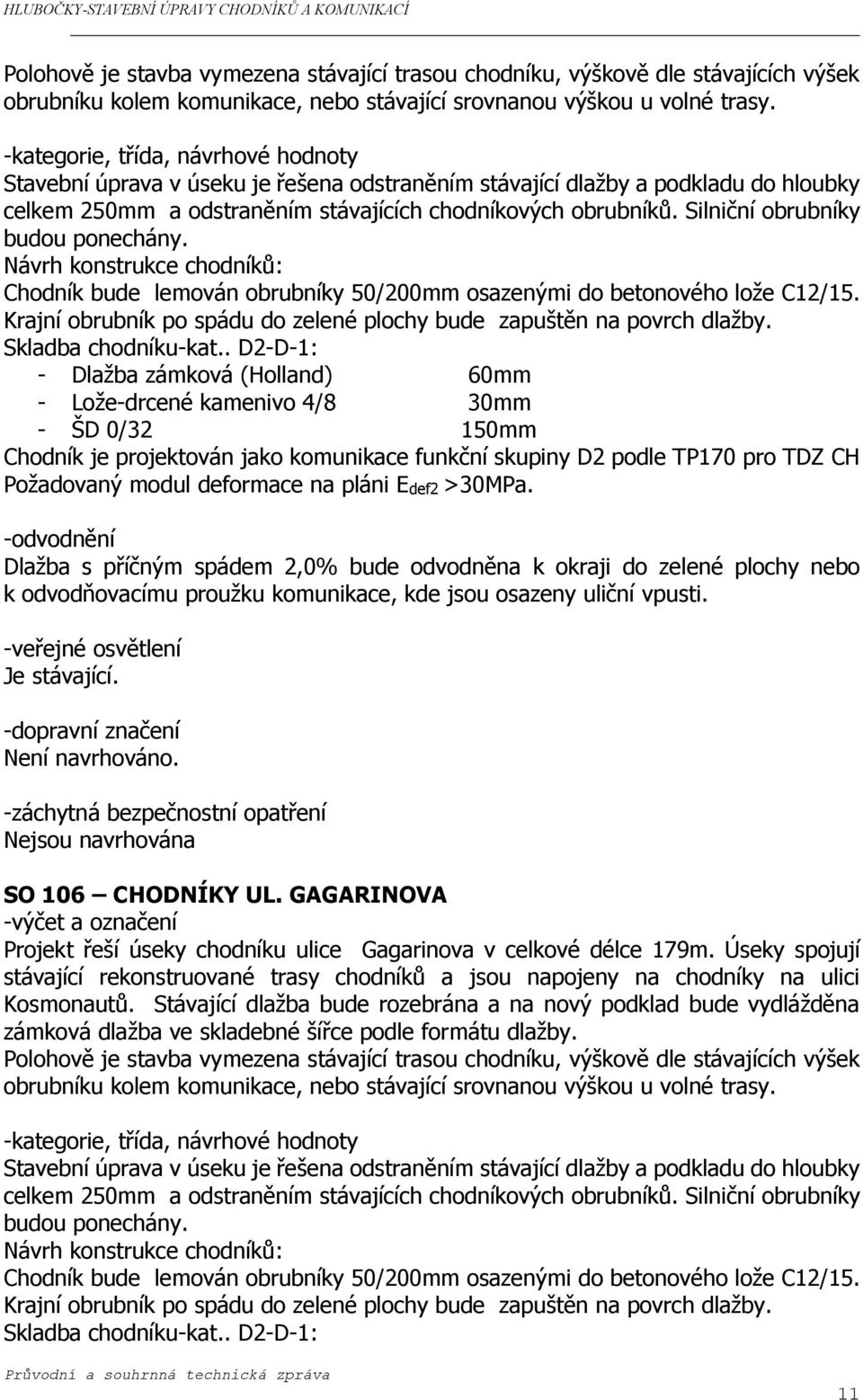

12 Polohově je stavba vymezena stávající trasou chodníku, výškově dle stávajících výšek obrubníku kolem komunikace, nebo stávající srovnanou výškou u volné trasy. -kategorie, třída, návrhové hodnoty Stavební úprava v úseku je řešena odstraněním stávající dlažby a podkladu do hloubky celkem 250mm a odstraněním stávajících chodníkových obrubníků. Silniční obrubníky budou ponechány. Návrh konstrukce chodníků: Chodník bude lemován obrubníky 50/200mm osazenými do betonového lože C12/15. Krajní obrubník po spádu do zelené plochy bude zapuštěn na povrch dlažby. Skladba chodníku-kat.. D2-D-1: - Dlažba zámková (Holland) 60mm - Lože-drcené kamenivo 4/8 30mm - ŠD 0/32 150mm Chodník je projektován jako komunikace funkční skupiny D2 podle TP170 pro TDZ CH Požadovaný modul deformace na pláni Edef2 >30MPa. -odvodnění Dlažba s příčným spádem 2,0% bude odvodněna k okraji do zelené plochy nebo k odvodňovacímu proužku komunikace, kde jsou osazeny uliční vpusti. -veřejné osvětlení Je stávající. -dopravní značení Není navrhováno. -záchytná bezpečnostní opatření Nejsou navrhována SO 106 CHODNÍKY UL. GAGARINOVA -výčet a označení Projekt řeší úseky chodníku ulice Gagarinova v celkové délce 179m. Úseky spojují stávající rekonstruované trasy chodníků a jsou napojeny na chodníky na ulici Kosmonautů. Stávající dlažba bude rozebrána a na nový podklad bude vydlážděna zámková dlažba ve skladebné šířce podle formátu dlažby. Polohově je stavba vymezena stávající trasou chodníku, výškově dle stávajících výšek obrubníku kolem komunikace, nebo stávající srovnanou výškou u volné trasy. -kategorie, třída, návrhové hodnoty Stavební úprava v úseku je řešena odstraněním stávající dlažby a podkladu do hloubky celkem 250mm a odstraněním stávajících chodníkových obrubníků. Silniční obrubníky budou ponechány. Návrh konstrukce chodníků: Chodník bude lemován obrubníky 50/200mm osazenými do betonového lože C12/15. Krajní obrubník po spádu do zelené plochy bude zapuštěn na povrch dlažby. Skladba chodníku-kat.. D2-D-1: 11

13 - Dlažba zámková (Holland) 60mm - Lože-drcené kamenivo 4/8 30mm - ŠD 0/32 150mm Chodník je projektován jako komunikace funkční skupiny D2 podle TP170 pro TDZ CH Požadovaný modul deformace na pláni Edef2 >30MPa. -odvodnění Dlažba s příčným spádem 2,0% bude odvodněna k okraji do zelené plochy nebo k odvodňovacímu proužku komunikace, kde jsou osazeny uliční vpusti. -veřejné osvětlení Je stávající. -dopravní značení Není navrhováno. -záchytná bezpečnostní opatření Nejsou navrhována SO 107 KOMUNIKACE UL.LETNÍ -výčet a označení Projekt v SO107 řeší kompletní rekonstrukci trasy chodníku kolem ul Letní od domu č.p.410 po odbočení ul. B.Němcové a stavební úpravu krytu komunikace Letní po napojení na ul. Jabloňovou v celkové délce 590m. Polohově je stavba vymezena stávajícími šířkovými poměry komunikace a chodníku, výškově dle stávající úrovně dlažby a asfaltového povrchu. -kategorie, třída, návrhové hodnoty Stavební úprava v úseku je řešena odstraněním stávající dlažby a podkladu do hloubky celkem 250mm a odstraněním stávajících chodníkových obrubníků. Silniční obrubníky kolem komunikace budou vyměněny ve vyznačeném rozsahu v celkové délce 170m. Návrh konstrukce chodníků: Chodník bude mimo zástavbu lemován obrubníky 50/200mm popř. 80/250 osazenými do betonového lože C12/15. Skladba chodníku-kat.. D2-D-1: - Dlažba zámková (Holland) 60mm - Lože-drcené kamenivo 4/8 30mm - ŠD 0/32 150mm Úsek 35,7m chodníku na začátku trasy je řešen jako nájezdový se zesílením podkladních vrstev. Skladba zesíleného chodníku: - Zámková dlažba šedá Holland tl 80mm - Drcený štěrk 4/8 30mm - SC C8/10 120mm - ŠD 0/63 150mm Požadovaný modul deformace na pláni Edef2 >30MPa. 12

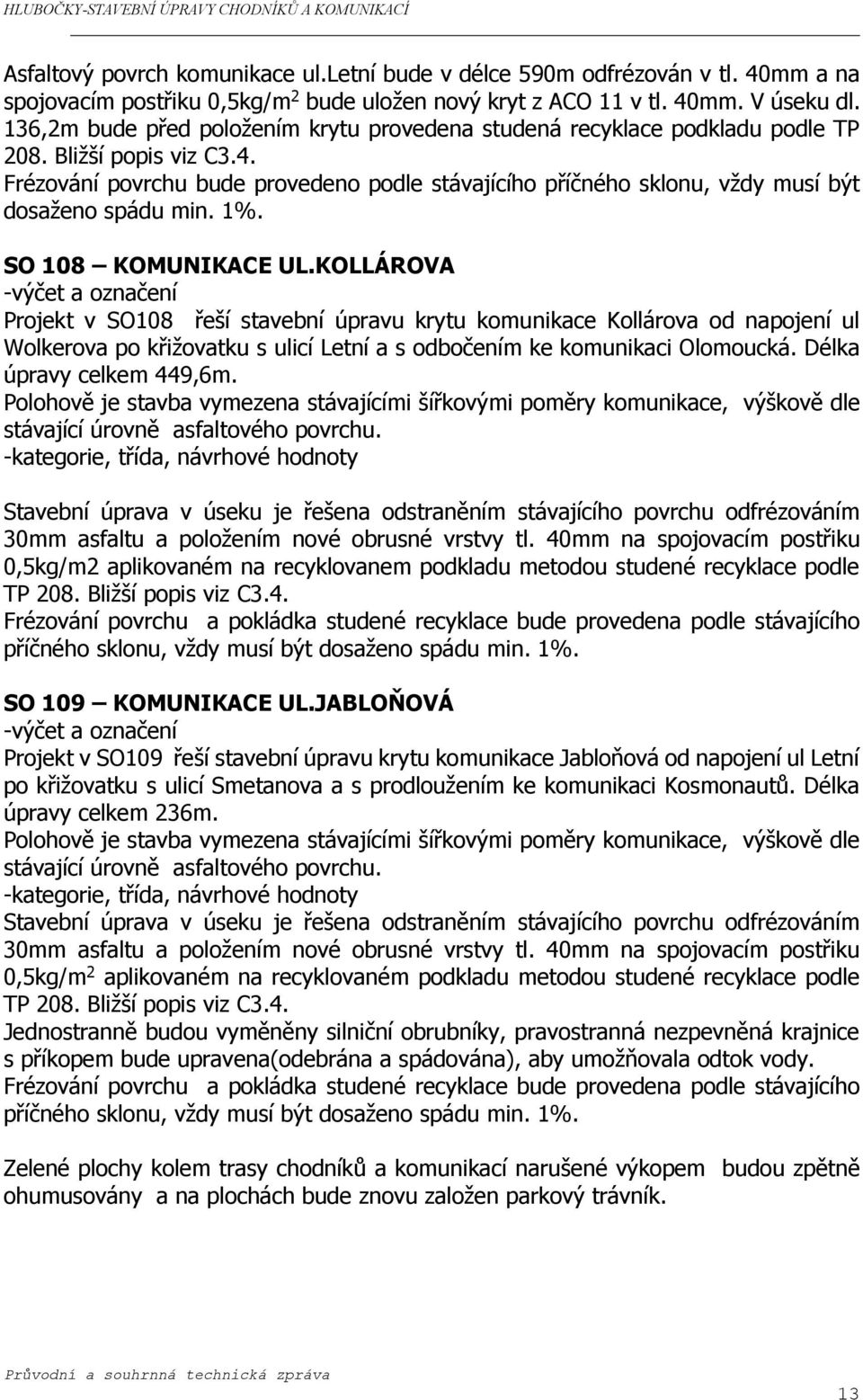

14 Asfaltový povrch komunikace ul.letní bude v délce 590m odfrézován v tl. 40mm a na spojovacím postřiku 0,5kg/m 2 bude uložen nový kryt z ACO 11 v tl. 40mm. V úseku dl. 136,2m bude před položením krytu provedena studená recyklace podkladu podle TP 208. Bližší popis viz C3.4. Frézování povrchu bude provedeno podle stávajícího příčného sklonu, vždy musí být dosaženo spádu min. 1%. SO 108 KOMUNIKACE UL.KOLLÁROVA -výčet a označení Projekt v SO108 řeší stavební úpravu krytu komunikace Kollárova od napojení ul Wolkerova po křižovatku s ulicí Letní a s odbočením ke komunikaci Olomoucká. Délka úpravy celkem 449,6m. Polohově je stavba vymezena stávajícími šířkovými poměry komunikace, výškově dle stávající úrovně asfaltového povrchu. -kategorie, třída, návrhové hodnoty Stavební úprava v úseku je řešena odstraněním stávajícího povrchu odfrézováním 30mm asfaltu a položením nové obrusné vrstvy tl. 40mm na spojovacím postřiku 0,5kg/m2 aplikovaném na recyklovanem podkladu metodou studené recyklace podle TP 208. Bližší popis viz C3.4. Frézování povrchu a pokládka studené recyklace bude provedena podle stávajícího příčného sklonu, vždy musí být dosaženo spádu min. 1%. SO 109 KOMUNIKACE UL.JABLOŇOVÁ -výčet a označení Projekt v SO109 řeší stavební úpravu krytu komunikace Jabloňová od napojení ul Letní po křižovatku s ulicí Smetanova a s prodloužením ke komunikaci Kosmonautů. Délka úpravy celkem 236m. Polohově je stavba vymezena stávajícími šířkovými poměry komunikace, výškově dle stávající úrovně asfaltového povrchu. -kategorie, třída, návrhové hodnoty Stavební úprava v úseku je řešena odstraněním stávajícího povrchu odfrézováním 30mm asfaltu a položením nové obrusné vrstvy tl. 40mm na spojovacím postřiku 0,5kg/m 2 aplikovaném na recyklovaném podkladu metodou studené recyklace podle TP 208. Bližší popis viz C3.4. Jednostranně budou vyměněny silniční obrubníky, pravostranná nezpevněná krajnice s příkopem bude upravena(odebrána a spádována), aby umožňovala odtok vody. Frézování povrchu a pokládka studené recyklace bude provedena podle stávajícího příčného sklonu, vždy musí být dosaženo spádu min. 1%. Zelené plochy kolem trasy chodníků a komunikací narušené výkopem budou zpětně ohumusovány a na plochách bude znovu založen parkový trávník. 13

15 9. VÝSLEDKY A ZÁVĚRY Z PODKLADŮ,PRŮZKUMŮ Geologický a hydrogeologický průzkum Pro návrh stavebních úprav chodníků a vozovek nebyl proveden podrobný geologický a hydrogeologický průzkum ani diagnostika vozovek. Konstrukce vozovky a její podloží je ověřeno z projekčních a zaznamenaných údajů u investora. Skladby komunikací odpovídají třídě dopravního zatížení VI a návrhové úrovně porušení vozovky D2. U komunikací Letní a více na ulicích Kollárova a Jabloňová jsou podélné a příčné deformace vzniklé propady výkopů pro vedení plynovodu a vodovodu, popř při opravách přípojek. Hladina podzemní vody je podle známých měření studen v hloubce min. 2,5m pod plání. Podloží pro návrh konstrukce vozovek dle TP 170 je předpokládáno PIII, s ohledem na třídu zatížení VI je potřebný deformační parametr na pláni min.edef.2=30 MPa(ČSN ). Na odfrézované ložné vrstvě vozovky se předpokládá splnění deformačního modulu min.edef.2=80 MPa(ČSN ). Na podkladu(ložná) po aplikaci studené recyklace min.edef.2=150 MPa podle tab. 12b TP 208. Konstrukce chodníků nebyla podrobně zkoumána např. odvrtem, podle poznatků z výkopu kabelových vedení a jiných staveb se v podloží nacházejí štěrkovité a jílovité hlíny popř. recentní navážky po výkopech sítí. intenzita dopravy Pro komunikace a chodníky není podrobně prokázána ani sčítána. U komunikací se předpokládá zatížení osobní a těžkou nákladní dopravou ve stávajících intenzitách s výhledovým nárůstem max. 25%. Podle toho je volena třída dopravního zatížení VI a návrhová úroveň porušení pro návrh konstrukcí vozovky. Doprava v klidu Při stavební úpravě chodníků a komunikací nejsou navrhovány nové parkovací plochy. 10. OCHRANNÁ PÁSMA ÚZEMÍ, KULTURNÍ PAMÁTKY, REZERVACE Stavba zasahuje ochranné pásmo nadzemního VN a podzemních inženýrských sítí. -rozsah dotčení Výstavba komunikací, chodníků zasahuje do ochranných pásů nadzemních a podzemních inženýrských sítí. Jedná se o stávající kabely NN, VN, sdělovací kabely, trubní vedení plynovodu, vodovodu a kanalizace. S ohledem na hloubkové parametry prostorového uspořádání sítí technického vybavení dle ČSN se nepředpokládá kolize se sítěmi z důvodu navrhovaných hloubek stavebních úprav chodníků a vozovek. -podmínky pro zásah Zásah do ochranného pásma sítí může být podle podmínek uvedených ve vyjádřeních jednotlivých správců. Sítě musí být před zahájením stavby vytýčeny 14

16 provozovatelem/správcem sítě a viditelně vyznačeny na povrchu. Pokud budou pochybnosti o trase a poloze sítí(hloubce) musí být provedeny ručně kopané sondy. -způsob ochrany Inženýrské sítě na stavbě musí být ochráněny proti poškození. Jedná se zejména o obnažené kabely při výkopech. Konečná ochrana bude vytvořena podle požadavků jejich správců., na stavbě budou obnažené kabely dočasně chráněny obedněním. Při provádění prací strojní technikou v ochranném pásmu nadzemního VN, NN a sděl. kabelů musí být učiněna technická opatření proti dotyku (zarážky, vypnutí ). -vliv na stavebně technické řešení Návrh stavebních úprav komunikací a chodníků vychází ze stávajících šířkových poměrů a navazujících již opravených úseků chodníků a komunikaci. 11. ZÁSAH STAVBY DO ÚZEMÍ -bourání Na stavbě nebudou prováděny bourací práce nosných konstrukcí -kácení zeleně V rámci provádění se nepředpokládá kácení stromů. -rozsah zemních prací a konečná úprava Na stavbě vznikne přebytek zeminy, který bude odvezen k recyklaci. Humózní vrstva sejmutá při stavbě se použije k dorovnání terénu kolem komunikací. -ozelenění a jiné úpravy Kolem obrubníků chodníků na volné straně k zeleni bude povrch ohumusován a oset travou. -zásah do ZPF, LPF Nové zábory nejsou požadovány. -vyvolané změny staveb Návrh nevyvolává změny ani zásahy do okolních staveb. 12. NÁROKY STAVBY NA ZDROJE A JEJÍ POTŘEBY Navržená stavba je nevýrobní povahy, nevyžaduje přivedení nových zdrojů energie. Napájení veřejného osvětlení kolem komunikací a chodníků je stávající a nebude navyšováno. 15

17 13. VLIV STAVBY A PROVOZU NA ŽIVOTNÍ PROSTŘEDÍ -vliv stavby na ŽP Negativní vliv stavby na životní prostředí v průběhu realizace musí dodavatel stavby minimalizovat optimální organizací výstavby a dalšími účinnými opatřeními (technický stav strojního parku, čištění vozovek, chodníků, úklid pracoviště apod.). -nakládání s odpady S odpady vzniklými na stavbě bude nakládáno podle zákona č.185/2001sb. Při stavbě budou vznikat následující odpady dle katalogu 381/2001Sb.: Likvidace: způsob odstranění recyklace Číslo odpadu Název odpadu Původ Kat.odpadu Beton Asfalt Zpevněné povrchy,dlažba,obruby Odstranění zpevněných asf. povrchů Zemina a kamení Výkopy O Papír a lepenka Obaly O Plasty Obaly O Původcem odpadu dle zákona č.185/2001 Sb. je realizační firma, která musí dodržet ustanovení tohoto zákona a vést evidenci odpadů dle vyhlášky č.383/2001 Sb s pozdějšími změnami. -Ochrana ovzduší Projekt neřeší zvláštní ochranu ovzduší. -Ochrana proti hluku Nejvyšší přípustné hodnoty hluku ve venkovním prostředí jsou určeny nařízením vlády č.502/2000sb. O ochraně zdraví před nepříznivými účinky hluky a vibrací. Venkovním prostorem je prostor do vzdálenosti 2m od stavby pro bydlení nebo stavby občanského vybavení a prostor, který je užíván k rekreaci, sportu, léčení, zájmové a jiné činnosti s výjimkou komunikací a prostor vymezených jako venkovní prostředí. 14. OBECNÉ POŽADAVKY NA BEZPEČNOST A UŽITNÉ VLASTNOSTI -mechanická odolnost a stabilita Na stavbu nejsou prvky vyžadující posouzení mechanické odolnosti a stability. -požární bezpečnost Stavba je navržena z nehořlavých materiálů a nezasahuje negativně do požárních úseků a prostorů jednotlivých staveb v okolí. Rekonstruované komunikace svým šířkovým uspořádáním umožňují příjezd a průjezd hasičské techniky bez omezení. -ochrana proti hluku Na stavbě není řešena speciální ochrana proti hluku. O O 16

18 -bezpečnost při užívání na stavbě jsou navrženy prvky, které odpovídají bezpečnostním předpisům a normovým požadavkům. -ochrana zdraví a bezpečnost pracovníků při výstavbě Při provádění zemních, stavebních a montážních prací je nutno dodržovat obecně platné zákony, vyhlášky a předpisy o ochraně zdraví a bezpečnosti práce, bezpečnostní předpisy vyplývající z norem a dále příslušné provozní a technologické postupy a nařízení o bezpečnosti práce a technických zařízení při stavebních pracích. Staveniště nutno označit výstražnými tabulkami, otevřené výkopy se musí řádně označit a zabezpečit, musí se zabránit vstupu nepovolaných osob na staveniště. Pracovníci musí být prokazatelně seznámeni s bezpečnostními předpisy a vybaveni ochrannými pomůckami. Práce se stroji mohou provádět pouze oprávnění pracovníci. Na stavbě bude veden bezpečnostní a stavební deník. Práce v ochranných pásmech inženýrských sítí se mohou provádět jen se souhlasem jejich správců. Před výkopovými pracemi budou veškeré inženýrské sítě v prostoru stavby vytýčeny a vyznačeny na povrchu. Při provádění stavby musí zhotovitel dodržovat veškeré bezpečnostní předpisy zejména zařízení vlády č.591/2006, č.362/2005 a plán BOZP. Zvláštní bezpečnostní opatření nejsou požadována. -Ochrana stavby před vniknutím nepovolaných osob Stavba bude zabezpečena před vniknutím nepovolaných osob viditelným a dostatečně dimenzovaným ohrazením popř. oplocením s označením tabulkami se zákazem vstupu na staveniště. Přes výkopy rýh budou pro případ průchodu osob osazeny lávky se zábradlím. 15. ZAJIŠTĚNÍ PŘÍSTUPU A PODMÍNEK PRO UŽÍVÁNÍ STAVBY Komunikace a chodníky jsou doplněny o bezbariérové prvky dle vyhlášky č. 398/2009Sb. o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. Přirozenou vodící linií chodníku jsou lemující stavby a mimo zástavbu obrubník vysazený min. 60mm nad dlažbu. Místa k přecházení budou doplněna varovným pásem šířky 400mm z dlažby slepecké u chodníků š=2m ještě se signálním pásem. Varovný pás bude uložen v délce přesahující sníženou část do výšky obrubníku 80mm nad vozovkou. Místa s varovnými pásy jsou vyznačena na jednotlivých situací stavby. 17

19 16. ZOV PROVÁDĚNÍ STAVBY Stavba bude prováděna v postupu a s podmínkami: - Vytýčení hranic pozemků, zafixování trasy a šířek stávajících chodníků - Práce postupně podle jednotlivých objektů. Objekt SO 107 bude proveden po polovinách u SO 108 a SO 109 se předpokládá úplná uzavírka. - U chodníků budou práce prováděny postupně po kratších úsecích a tam, kde je to možné s převedením pěší dopravy na protější chodník. - Úprava povrchu asfaltových vozovek - Finální úpravy zeleně - Geodetické zaměřené stavby Při příčných překopech se předpokládá postupné provádění tak, aby bylo možno provádět obsluhu území vždy z jedné strany ulice POŽADAVKY NA UVÁDĚNÍ DO PROVOZU V průběhu stavby a na závěr budou prováděny zkoušky kontrolní v rozsahu: - Kontrolní zkouška statickou zať. deskou na pláni(čsn ): SO 101 2ks SO 103 1ks SO 105-1ks SO 106 1ks Na základě zkoušek bude dále rozhodnuto o vrstvě sanace podloží. Místo zkoušky bude určeno TDI. - Na pláni u sjezdů musí být splněn deformační parametr min. Edef.2 =30 MPa. - Na podkladní(ložné) vrstvě po odfrézování krytu parametr min. Edef.2 =80 MPa pro objekty SO 107 1ks - Na podkladní(ložné) vrstvě po odfrézování a aplikaci studené recyklace parametr min. Edef.2 =150 MPa pro objekty SO 107 1ks SO 108 1ks SO 109 1ks - Pro chodníky a vjezdy se v případě neúnosné pláně předpokládá výměna podloží v tl.150mm. Rozhodnutí o sanaci provede TDI ŘEŠENÍ ZAŘÍZENÍ STAVENIŠTĚ 4.1. Plochy ZS Pro hlavní zařízení staveniště k provádění stavby budou využity pozemky investora, které zhotoviteli určí podle dohody. Na ploše ZS bude skladován materiál v omezeném, nezbytně nutném množství. Hlavní sklad materiálu bude na stavebním dvoře zhotovitele. 18

20 Na ploše ZS bude vybudováno pro pracovníky hygienické zázemí ve smyslu 33 hyg. předpisu 39/1978 a směrnice 46 o hygienických požadavcích na pracovní prostředí. 19
