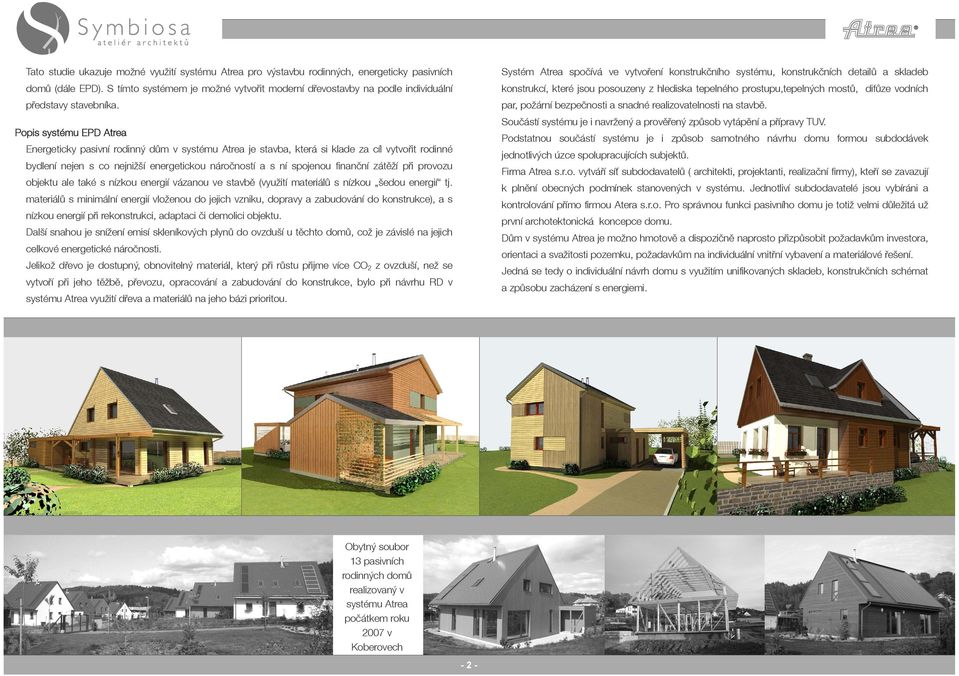

1 Architektonická studie hmotového a dispozičního řešení energeticky pasivních rodinných domů v systému Atrea Investor: Vypracoval: Atrea s.r.o. Ing. Tomáš Krupa Ing. Jana Menšíková 10/2009

2 Tato studie ukazuje možné využití systému Atrea pro výstavbu rodinných, energeticky pasivních Systém Atrea spočívá ve vytvoření konstrukčního systému, konstrukčních detailů a skladeb domů (dále EPD). S tímto systémem je možné vytvořit moderní dřevostavby na podle individuální konstrukcí, které jsou posouzeny z hlediska tepelného prostupu,tepelných mostů, difůze vodních představy stavebníka. par, požární bezpečnosti a snadné realizovatelnosti na stavbě. Součástí systému je i navržený a prověřený způsob vytápění a přípravy TUV. Popis systému EPD Atrea Podstatnou součástí systému je i způsob samotného návrhu domu formou subdodávek Energeticky pasivní rodinný dům v systému Atrea je stavba, která si klade za cíl vytvořit rodinné jednotlivých úzce spolupracujících subjektů. bydlení nejen s co nejnižší energetickou náročností a s ní spojenou finanční zátěží při provozu Firma Atrea s.r.o. vytváří síť subdodavatelů ( architekti, projektanti, realizační firmy), kteří se zavazují objektu ale také s nízkou energií vázanou ve stavbě (využití materiálů s nízkou šedou energií tj. k plnění obecných podmínek stanovených v systému. Jednotliví subdodavatelé jsou vybíráni a materiálů s minimální energií vloženou do jejich vzniku, dopravy a zabudování do konstrukce), a s kontrolování přímo firmou Atera s.r.o. Pro správnou funkci pasivního domu je totiž velmi důležitá už nízkou energií při rekonstrukci, adaptaci či demolici objektu. první archotektonická koncepce domu. Další snahou je snížení emisí skleníkových plynů do ovzduší u těchto domů, což je závislé na jejich Dům v systému Atrea je možno hmotově a dispozičně naprosto přizpůsobit požadavkům investora, celkové energetické náročnosti. orientaci a svažitosti pozemku, požadavkům na individuální vnitřní vybavení a materiálové řešení. Jelikož dřevo je dostupný, obnovitelný materiál, který při růstu přijme více CO2 z ovzduší, než se Jedná se tedy o individuální návrh domu s využitím unifikovaných skladeb, konstrukčních schémat vytvoří při jeho těžbě, převozu, opracování a zabudování do konstrukce, bylo při návrhu RD v a způsobu zacházení s energiemi. systému Atrea využití dřeva a materiálů na jeho bázi prioritou. Obytný soubor 13 pasivních rodinných domů realizovaný v systému Atrea počátkem roku 2007 v Koberovech -2-

par, požární bezpečnosti a snadné realizovatelnosti na stavbě. Součástí systému je i navržený a prověřený způsob vytápění a přípravy TUV.

3 Konstrukční systém Hlavním konstrukčním prvkem je dřevo. Systém je skeletový, obvykle navržen jako dvoutrakt se středním vnitřním průvlakem podepřeným cca 2 sloupky. Obvodová konstrukce přízemí je tvořena soustavou sloupků o rozteči 1,5-3m založených na základových pasech z betonu. 2.NP může být řešeno buď jako obytné podkroví, nebo plnohodnotné druhé patro s výše nasazenou střechou o menším sklonu (viz hmotové varianty) Lze vytvořit jakýkoli tvar domu (šířku štítu, výšku nasazení střechy, typ střechy), který ale který ale přihlíží k základnímu prvku pasivního domu tj. kompaktní hmota objektu. Skladby stěn a střechy jsou řešeny jako difúzně otevřené. Konstrukce stěn a střechy jsou z vnitřní strany opláštěny OSB deskou (parobrzda), a z vnější části difúzně otevřenou dřevovláknitou deskou. Mezi tyto desky je zafoukána celulózová tepelná izolace, která vzniká rozvlákněním recyklovaného papíru. Z vnitřní strany je na OSB desky připevněna nosná konstrukce pro interierový obklad (sádrokarton, sádrovlákno, a jiné deskové materiály), která tvoří instalační předstěnu. Okna jsou dřevěná s trojsklem. Střešní krytina je vláknocementová resp. pálená taška dle lokality navrhovaného domu. Fasády jsou tvořeny obkladem ze sibiřského modřínu, nebo omítkou. Výhodou dřevostaveb je jejich rychlá výstavba. Realizace nosné konstrukce se zakrytím střechy pojistnou hydrizolací může trvat cca týden, realizace kompletního domu pro nastěhování je možná za 3 měsíce od převzetí základové desky. Atrea s.r.o. V Aleji Jablonec nad Nisou atrea@atrea.cz Symbiosa - atelier architektů Žitná Jablonec nad Nisou info@a-symbiosa.cz Systém vytápění a ohřevu TUV Vytápění domu je teplovzdušné s cirkulací, který má výhodu hlavně v redistribuci tepela z místností s větším tepelným ziskem (slunce, lidé, krb, atd.) do ostatních místností domu. Do vytápěcího cirkulačního vzduchu je přimícháván čerstvý větrací vzduch z exteriéru. Větrací vzduch může být chlazen tepelným čerpadlem. Odpadní vzduch z koupelen a kuchyně předává teplo přívodnímu čistému vzduchu v rekuperačním výměníku. Koupelny s odlišným teplotním režimem budou vybaveny otopnými žebříky s vlastní regulací teploty. Zdrojem tepla pro vytápění a ohřev TUV je akumulační nádrž s vodou. Tato nádrž se bude tepelně nabíjet dle výběru investora tepelným čerpadlem, nízkovýkonovými krbovými kamny na dřevo s výměníkem, solárními panely či elektrickou spirálou v akumulační nádrži. Systém počítá i s připojením praček a myček nádobí na TUV a tím snížení jejich energetické spotřeby. Alternativou horkovzdušného vytápění s cirkulací může být systém s odděleným vytápěním (teplovodní otopnou soustavou s malými radiátory, či sálavými panely v každé místnosti) a větráním s rekuperací. Tento systém nabízí individuální regulaci teploty v každé místnosti domu

NP může být řešeno buď jako obytné podkroví, nebo plnohodnotné druhé patro s výše nasazenou střechou o menším sklonu (viz hmotové varianty) Lze vytvořit jakýkoli tvar domu (šířku štítu, výšku
