VEŘEJNÉ OSVĚTLENÍ KOLEKCE LED

Transkript

1 VEŘEJNÉ OSVĚTLENÍ 2015 KOLEKCE LED

2 OBSAH ELBA LED 8 MIRA LED 10 MIZAR LED 12 ATLANTIS LED 14 COSMO DELTA LED 16 CORONA LED 18 CORE LED 20 CUT LED 22 STICK LED 24 FLEXI LED 26 DROP LED 28 DROP I LED 30 DROP II LED 30 LUCERNA 1 LED 32 LUCERNA 11 LED 34 JISKRA LED 36 VEGA LED 38 GULLWING LED 40 CUDLE LED 42 FLOAT LED 44 GEMINI LED 46 COSMO LED 48 ANDROMEDA LED 50 URSA I LED 52 URSA II LED 54 LUNOIDA LED 56 MAGNOLIA LED 58 KARIN LED 60 SAL DECO 1 LED 62 SAL DECO 2 LED 63 SAL DECO 3 LED 64 KARIN DECOR LED 65 ARTEMIS LED 66 LIBRA LED 68 TAURUS LED 69 DEKORATIVNÍ ZAKONČENÍ STOŽÁRŮ 70 Objednávky, fakturace: Miroslav Mašlár obchod@elstav.cz Mobil: Tel.: Vladimír Pavlík elstav@elstav.cz Mobil: Tel.: Konzultace, projektová řešení, osobní jednání: Ing. Roman Závodský zavodsky@elstav.cz Mobil:

3 Kolekce svítidel LED firmy ROSA obsahuje modely silničních a parkových svítidel, dekorativní stožáry, svítidlové sety a průmyslová svítidla. Spojení technologie eloxování hliníku s inovativními světelnými zdroji LED dává vzniknout odolným a ekologickým produktům, které se vyznačují ekonomickým provozem a vysokou estetickou hodnotou. Kolekce svítidel LED je dokonalým spojením inovativních technologií a moderního designu. SVĚTELNÉ ZDROJE Světelnými zdroji v produktech ROSA LED jsou LED diody CREE XT-E a CREE XM-L2, které se řadí mezi nejúčinnější LED diody na trhu. Vyznačují se velmi nízkým tepelným odporem 2,5 C/W, což umožňuje optimální odvod tepla. Index podání barev (CRI) Ra>77. U svítidel typ ATLANTIS LED, ELBA LED a LUCERNA LED se osazuje modul LMH2. Tento modul pracuje s barevným podáním 3500 K - teple bílá a s velmi vysokým CRI větší 90. LED CREE XM-L2 LED CREE XT-E TEPLOTA CHROMATIČNOSTI Produkty řady ROSA LED nabízejí volbu jedné ze dvou variant teploty chromatičnosti. Každé ze svítidel je dodáváno s LED diodami s teplotou chromatičnosti K neutrální bílá kódové označení svítidla 6 nebo K teplá bílá kódové označení svítidla 3. Svítidla jsou nabízena za shodné ceny, výběr konkrétní varianty závisí na preferencích zákazníka. OPTICKÝ MODUL Optický modul se skládá z desky plošného spoje MCPCB, na kterém jsou umístěny diody LED spolu s ochrannými prvky. Modul je integrován se speciálně navrženou asymetrickou optikou, vyrobenou z PMMA se zvýšenou teplotní odolností. Celý optický systém je namontován na povrch chladiče. Konstrukce optického modulu používaného v produktech ROSA LED 3

4 300 VÝMĚNNÝ MODUL LED Výměnný LED modul obsahuje 12 diod XM-L2 nebo XT-E a je k dispozici s pěti unikátními optikami. Kryt a konektory jsou vodotěsné - IP67. Modul má teplotní čidlo a ochranu proti přerušení obvodu. Ve spodní části modulu je upevněna grafitová destička pro přenos tepla na radiátor LED svítidla nebo stožár. Montáž a demontáž modulu se provádí pomocí standardních nástrojů. DOSTUPNÉ OPTIKY PRO VÝMĚNNÝ MODUL LED ME T2 T cd/klm C0 - C180 C90 - C270 Kategorie osvětlení ME DW Kategorie osvětlení ME2 Zvláště účinná v dvojité konfiguraci. Montáž ve středovém dělícím pásu obousměrné komunikace. HB Kategorie osvětlení ME3 Montáž do 10 m výšky Vysoká rovnoměrnost Kategorie osvětlení ME, pěší zóny Montáž do 8 m výšky Velmi vysoká rovnoměrnost UY, podélná rovnoměrnost jasu povrchu Osvětlování skladových a výrobních hal Montáž do podhledů, (např. čerpací stanice) 4

5 PŘEDŘADNÍK PHILIPS LED svítidla používají pro napájení PHILIPS XITANIUM, vysoce efektivní programovatelné předřadníky s konstantním proudem. Produktová řada předřadníků Philips Xitanium je určena pro napájení venkovního osvětlení s LED světelnými zdroji. Předřadníky Philips Xitanium nabízejí značnou flexibilitu prostřednictvím velkého počtu programovatelných režimů, které mohou být nastaveny podle specifických požadavků klientů. Uživatelé mají k dispozici celou řadu volitelných parametrů či funkcí: nastavitelná výstupní hodnota napájecího proudu, rozhraní DALI nebo ovládání 1-10 V či vestavěný programátor časového profilu. Předřadníky dále umožňují kontrolu teploty modulů LED. Pokud je zjištěna teplota vyšší, než optimální provozní, dojde ke snížení výkonu. Tento mechanizmus chrání diody před přehřátím, a tedy před jejich rychlejší degradací (snížení světelného toku). Předřadník je umístěn v uzavřeném pouzdře s konektory na flexibilních vývodech. Konstrukce pouzdra předřadníku umožňuje jeho snadnou výměnu s použitím běžného nářadí. U světelných zdrojů LED je možné plynule či skokově regulovat jejich výkon (světelný tok) bez vlivu na snížení jejich životnosti. Programovatelné časové profily tak umožňují zvýšit provozních úspory (snížení spotřeby elektrické energie). Další ekonomické výhody vyplývají z možnosti snížení výkonu předřadníku během programového cyklu v době, kdy není požadována maximální hodnota světelného toku svítidla. Denní profil provozu svítidla je možné programovat dle přání zákazníka. Hodnotu světelného toku lze nastavit v rozmezí od 10 do 100 % jmenovitého výkonu a to celkem v 5 různých hodnotách v průběhu jednoho denního cyklu svítidla. Uživatelem stanovené změny úrovní výkonu budou předřadníkem provedeny v určených hodinách dle daného naprogramovaného časového profilu, bez ohledu na dobu zapnutí / vypnutí osvětlení. Použití tohoto řešení tak přináší značné ekonomické úspory provozních nákladů v podobě snížené spotřeby elektrické energie. PARAMETRY ELEKTRONICKÉHO PŘEDŘADNÍKU PHILIPS XITANIUM Model Rozsah výkonu Rozsah napětí Rozsah proudu Napájecí napětí Třída izolace Stupeň ochrany IP Xitanium 75 W, A Prog+sXt W V Xitanium 150 W, A Prog+sXt W V ma V II IP66 VÝZKUMNÁ LABORATOŘ Společnost ROSA má svou vlastní laboratoř, která hraje klíčovou roli v aktivním výzkumu a vývojové činnosti společnosti. To umožňuje provádět velmi přesné testy procesu koroze a stárnutí, zkoušky hodnocení stupně krytí IP, fotometrické a klimatické výzkumy. Každý výrobek ROSA LED byl bez výjimky a velmi přesně testován na každém stupni výroby. Tato skutečnost zajišťuje, že výrobky jsou vhodně konstruovány, zkvalitňovány a vyrobeny z nejkvalitnějších materiálů. Kromě toho je podrobně analyzováno působení vnějších vlivů. Navíc jsou prováděny analýzy chování výrobků pod vlivem působení vlivů okolního prostředí. Současný proces kontroly prováděné v každé fázi výroby zajišťuje vysokou kvalitu dodávané produkce a zajišťuje její stabilitu. Díky prováděnému výzkumu máme jistotu, že produkty z kolekce ROSA LED si zachovávají svou funkčnost a estetickou hodnotu po dlouhou dobu. Nejmodernější zařízení pro fotometrické zkoušky v laboratoři ROSA 5

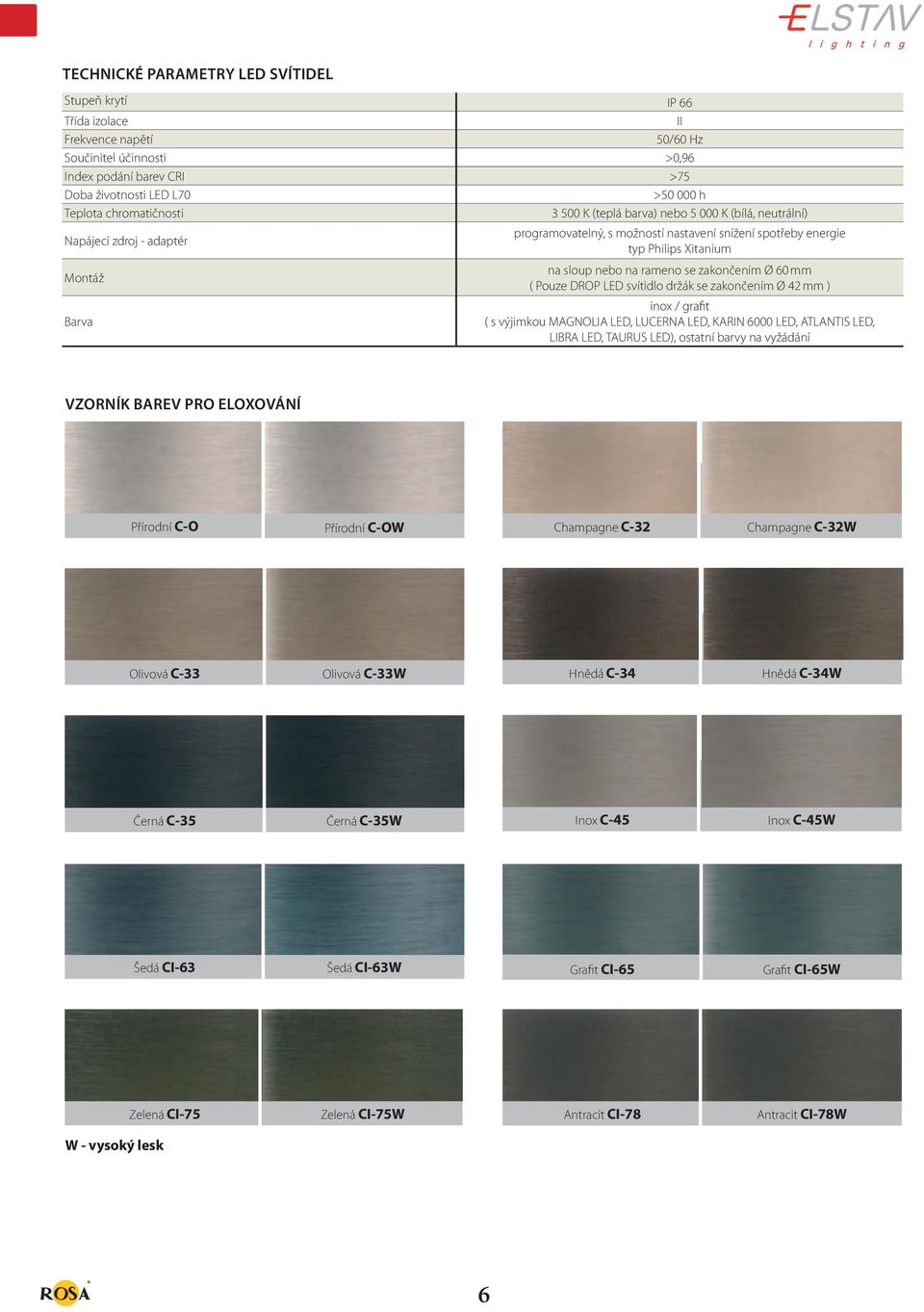

6 LED SVÍTIDEL Stupeň krytí IP 66 Třída izolace II Frekvence napětí 50/60 Hz Součinitel účinnosti >0,96 Index podání barev CRI >75 Doba životnosti LED L70 > h Teplota chromatičnosti K (teplá barva) nebo K (bílá, neutrální) Napájecí zdroj - adaptér Montáž Barva programovatelný, s možností nastavení snížení spotřeby energie typ Philips Xitanium na sloup nebo na rameno se zakončením Ø 60 mm ( Pouze DROP LED svítidlo držák se zakončením Ø 42 mm ) inox / grafit ( s výjimkou MAGNOLIA LED, LUCERNA LED, KARIN 6000 LED, ATLANTIS LED, LIBRA LED, TAURUS LED), ostatní barvy na vyžádání VZORNÍK BAREV PRO ELOXOVÁNÍ Přírodní C-O Přírodní C-OW Champagne C-32 Champagne C-32W Olivová C-33 Olivová C-33W Hnědá C-34 Hnědá C-34W Černá C-35 Černá C-35W Inox C-45 Inox C-45W Серый Šedá CI-63 Серый Šedá CI-63W Графит Grafit CI-65 Графит Grafit CI-65W Zelená CI-75 Zelená CI-75W Antracit CI-78 Antracit CI-78W W - vysoký lesk 6

7 EKOLOGIE Produkty ROSA LED = ekologické osvětlení: LED diody neemitují UV nebo IR záření. ROSA LED svítidla spotřebovávají méně energie a snižují tak emise oxidu uhličitého vznikajícího při výrobě elektrické energie. všechna svítidla jsou vyrobena v souladu s EN Fotobiologická bezpečnost světelných zdrojů a soustav světelných zdrojů a nezpůsobí poškození oči v normálním provozu. Svítidla jsou vyrobeny z hliníku, který lze snadno a 100 % recyklovat. Dlouhá životnost LED svítidel má za následek snížení potřeby servisních zásahů a následných obměn svítidel. ROSA LED produkty jsou vyráběny v souladu se směrnicí RoHS, která klade omezení na výrobní fázi a používání nebezpečných látek v elektronice. Proto jsou výrobky ROSA LED šetrné k životnímu prostředí. V souladu se strategií Dark Sky o snížení působení rušivého světla, vyzařují světlo produkty ROSA LED jen do spodního poloprostoru. ROSA LED PRODUKTY JSOU KOMPATIBILNÍ S NÁSLEDUJÍCÍMI SMĚRNICEMI : Směrnice LVD 2006/95/ES o harmonizaci právních předpisů členských států týkajících se elektrických zařízení určených pro používání v určitých mezích napětí; Směrnice EMC 2004/108/ES o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility; Směrnice RoHS 2002/95/WE o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních. OD JSOU STANDARDNĚ VŠECHNY SVÍTIDLA LED OSAZENY OCHRANOU PROTI PŘEPĚTÍ 10 kv PRO VĚTŠÍ BEZPEČNOST ELEKTRONICKÉHO SYSTÉMU. 7

8 ELBA LED POPIS PRODUKTU Parkové svítidlo ELBA LED je určené pro osvětlování parků,náměstí, dvorů a komunikací. Zdrojem světla je modul LED CREE LMH2. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +55 C. Doporučená výška stožáru je 4 6 m. stupeň ochrany: IP65 třída izolace: II zdroj světla: CREE LMH2 způsob montáže: horní ø 60 mm standardní barva: černá (možnost výběru jiné barvy) materiál: eloxovaný hliník, PMMA difusor Fotometrická křivka ELBA LED Typ ELBA LED Kód /3** /3*** Teplota chromatičnosti [K] 3500 Příkon LED [W] 38 Celkový příkon [W] 43 Měrný výkon [lm/w] 74 Světelný tok* [lm] hmotnost svítidla (kg) 5,0 Celkový objem [m 3 ] 0,060 Boční profil [m 3 ] 0,115 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. ** stříška svítidla v černé barvě *** stříška svítidla v jiné barvě

9 9 ELBA LED

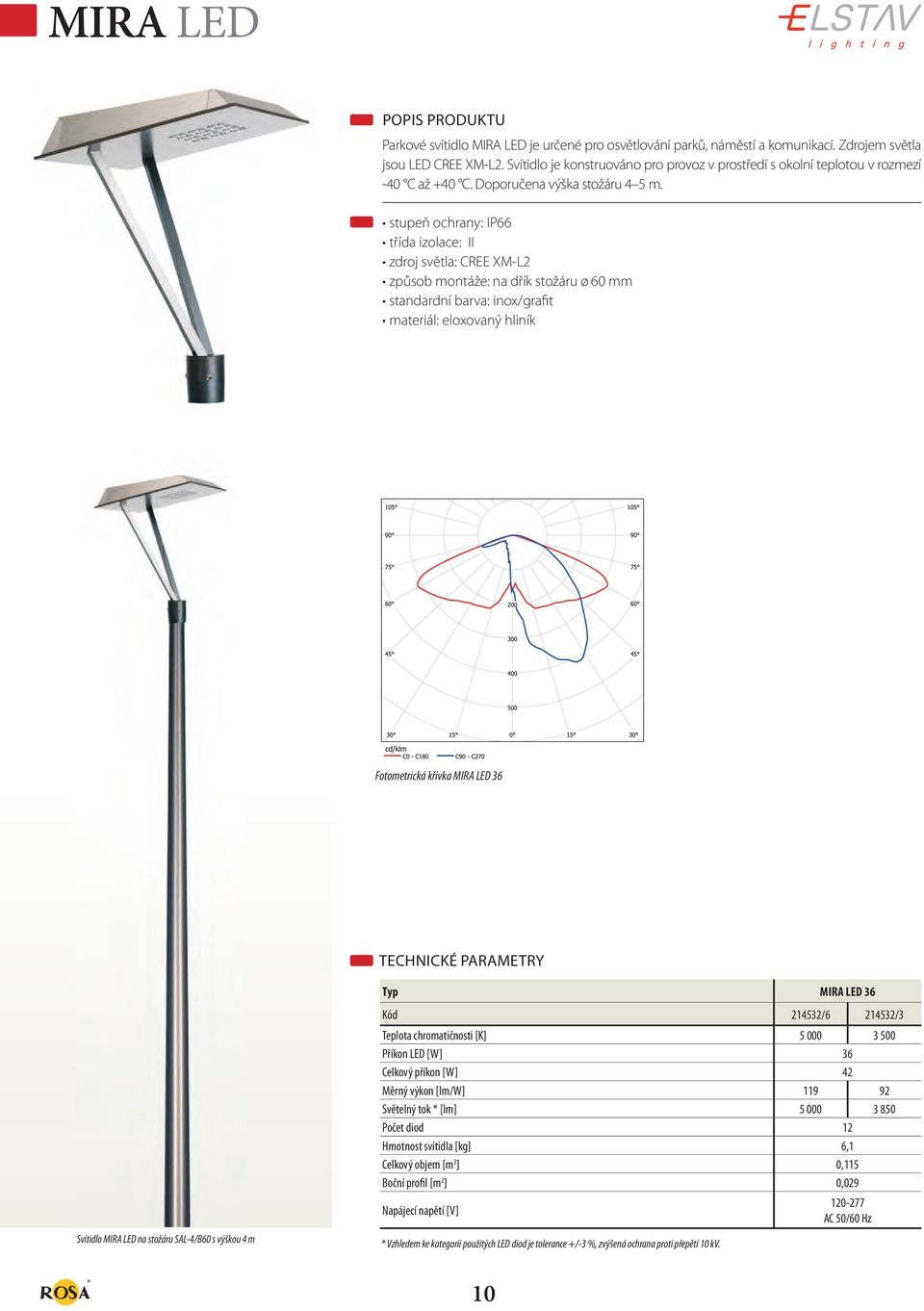

10 MIRA LED POPIS PRODUKTU Parkové svítidlo MIRA LED je určené pro osvětlování parků, náměstí a komunikací. Zdrojem světla jsou LED CREE XM-L2. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +40 C. Doporučena výška stožáru 4 5 m. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: na dřík stožáru ø 60 mm standardní barva: inox/grafit materiál: eloxovaný hliník Fotometrická křivka MIRA LED 36 Svítidlo MIRA LED na stožáru SAL-4/B60 s výškou 4 m Typ MIRA LED 36 Kód / /3 Teplota chromatičnosti [K] Příkon LED [W] 36 Celkový příkon [W] 42 Měrný výkon [lm/w] Světelný tok * [lm] Počet diod 12 Hmotnost svítidla [kg] 6,1 Celkový objem [m 3 ] 0,115 Boční profil [m 2 ] 0,029 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 10

11 11 MIRA LED

12 MIZAR LED POPIS PRODUKTU Parkové svítidlo MIZAR LED je určené pro osvětlování parků, náměstí a komunikací. Zdrojem světla jsou LED CREE XM-L2. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +55 C. Doporučena výška stožáru 5 6 m. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: na dřík stožáru ø 60 mm standardní barva: inox/grafit materiál: eloxovaný hliník Fotometrická křivka MIZAR LED 48 Svítidlo MIZAR LED na stožáru SAL-4/B60 s výškou 4 m Typ MIZAR LED 48 Kód / /3 Teplota chromatičnosti [K] Příkon LED [W] 48 Celkový příkon [W] 55 Měrný výkon [lm/w] Světelný tok * [lm] Počet diod 16 Hmotnost svítidla [kg] 9,2 Celkový objem [m 3 ] 0,172 Boční profil [m 2 ] 0,057 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 12

13 13 MIZAR LED

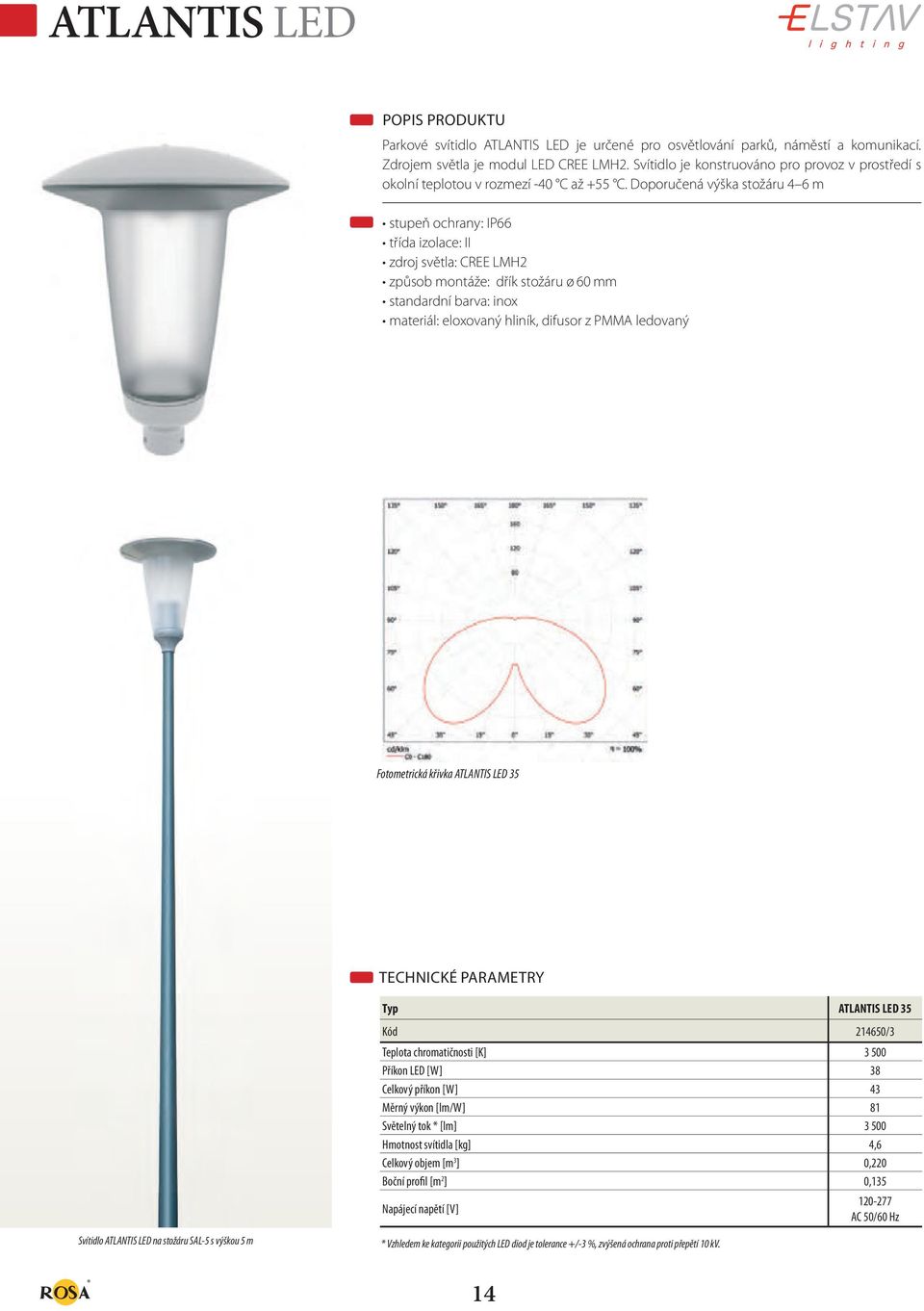

14 ATLANTIS LED POPIS PRODUKTU Parkové svítidlo ATLANTIS LED je určené pro osvětlování parků, náměstí a komunikací. Zdrojem světla je modul LED CREE LMH2. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +55 C. Doporučená výška stožáru 4 6 m stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE LMH2 způsob montáže: dřík stožáru ø 60 mm standardní barva: inox materiál: eloxovaný hliník, difusor z PMMA ledovaný Fotometrická křivka ATLANTIS LED 35 Typ ATLANTIS LED 35 Kód /3 Teplota chromatičnosti [K] Příkon LED [W] 38 Celkový příkon [W] 43 Měrný výkon [lm/w] 81 Světelný tok * [lm] Hmotnost svítidla [kg] 4,6 Celkový objem [m 3 ] 0,220 Boční profil [m 2 ] 0,135 Napájecí napětí [V] Svítidlo ATLANTIS LED na stožáru SAL-5 s výškou 5 m * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 14

15 15 ATLANTIS LED

16 COSMO DELTA LED POPIS PRODUKTU Parkové svítidlo COSMO DELTA LED je určené pro osvětlování parků, náměstí a komunikací. Zdrojem světla jsou LED CREE XM-L2. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +55 C. Doporučena výška stožáru 6 až 8 m. Speciálně nabízíme stožár SAL DL-3 s výškou 6 m stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: dřík stožáru ø 60 mm standardní barva: inox/ černá materiál: eloxovaný hliník Fotometrická křivka COSMO DELTA LED 72 Svítidlo COSMO DELTA LED na stožáru SAL-DL-4 s výškou 5,9 m Typ COSMO DELTA LED 72 Kód / /3 Teplota chromatičnosti [K] Příkon LED [W] 72 Celkový příkon [W] 80 Měrný výkon [lm/w] Světelný tok * [lm] Počet diod 24 Hmotnost svítidla [kg] 11 Celkový objem [m 3 ] 0,32 Boční profil [m 2 ] 0,13 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 16

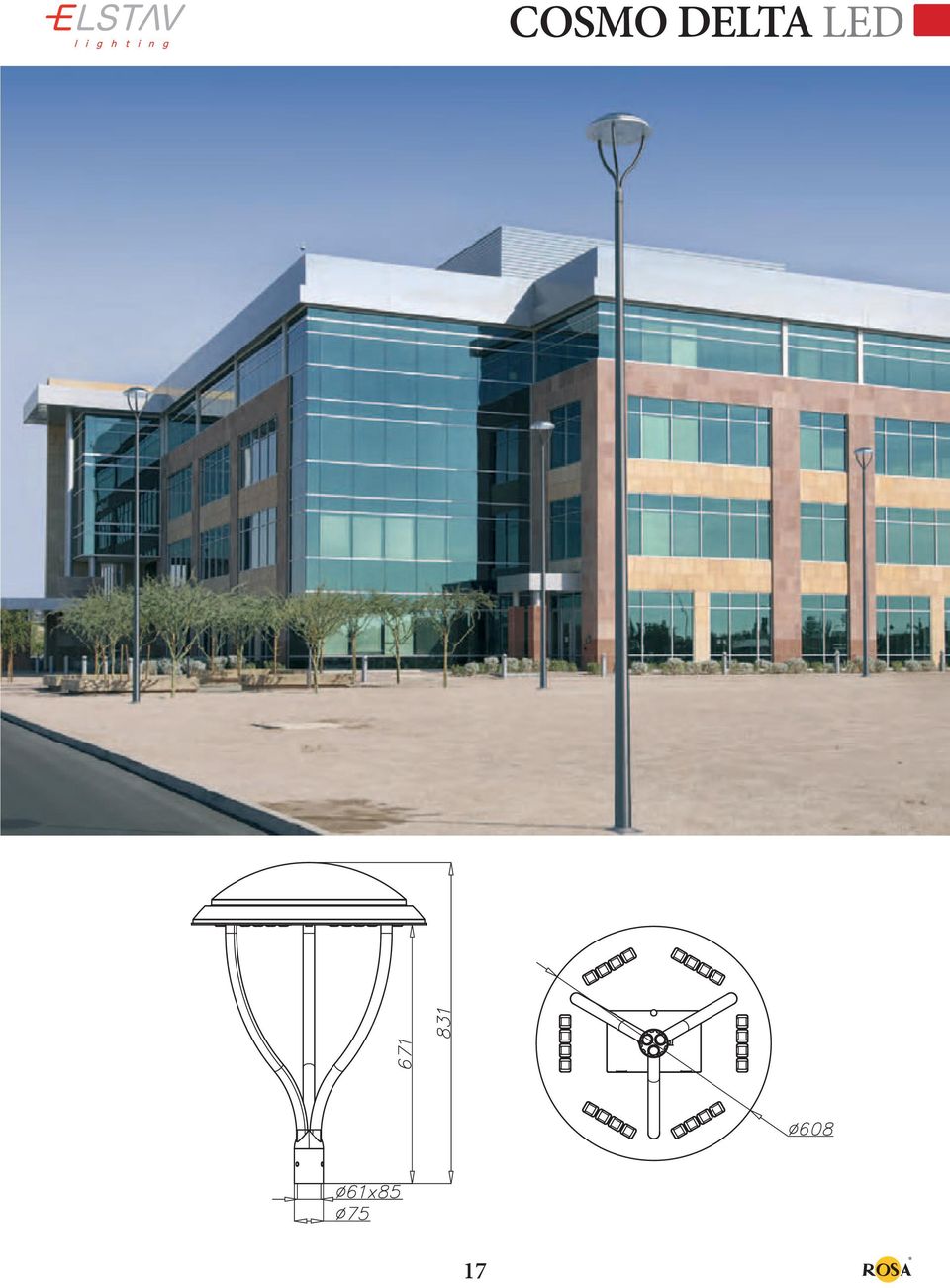

17 17 COSMO DELTA LED

18 CORONA LED POPIS PRODUKTU Parkové svítidlo CORONA LED je určené pro osvětlování parků, náměstí a komunikací. Zdrojem světla jsou LED CREE XT-E. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +55 C. Doporučená výška stožáru 5 7 m. Speciálně nabízíme stožár SAL DL-3 s výškou 6 m. stupeň ochrany:i P66 třída izolace: II zdroj světla: CREE XT-E způsob montáže: dřík stožáru ø 80 mm standardní barva: inox/grafit materiál: eloxovaný hliník Fotometrická křivka CORONA LED 75 Svítidlo CORONA LED na stožáru SAL DL-3 s výškou 6 m Typ CORONA LED 75 Kód /6 Teplota chromatičnosti [K] Příkon LED [W] 72 Celkový příkon [W] 80 Měrný výkon [lm/w] 63 Světelný tok * [lm] Počet diod 36 Hmotnost svítidla [kg] 13 Celkový objem [m 3 ] 0,25 Boční profil [m 2 ] 0,095 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 18

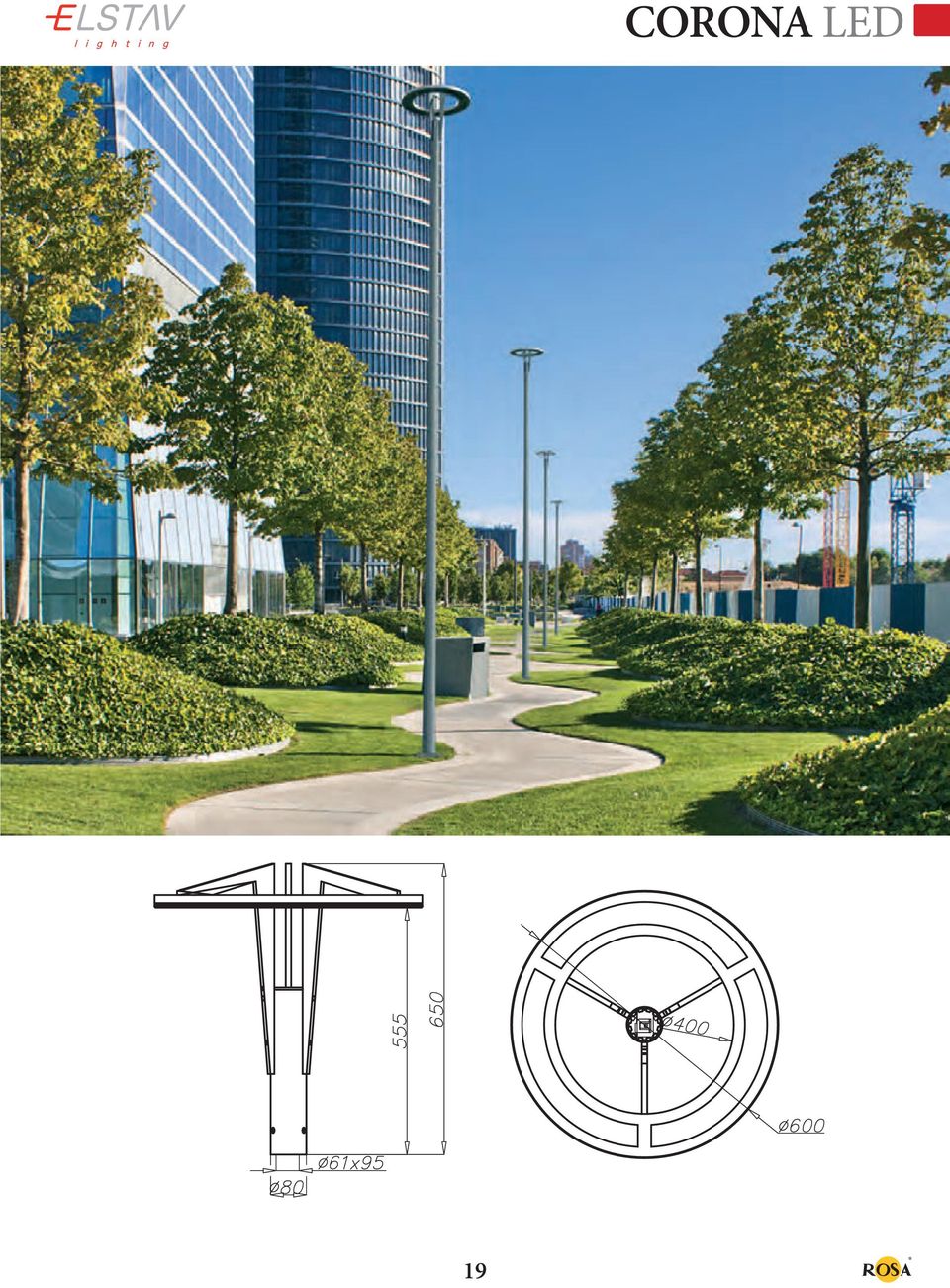

19 19 CORONA LED

20 CORE LED POPIS PRODUKTU Sestava dekorativního osvětlovacího stožáru CORE LED je určena pro osvětlování parků, náměstí a komunikací. Vyrobena je z eloxovaných hliníkových profilů v barvě šedé a standardně doplněna v horní části stožáru designovým prvkem v dekoru olšového dřeva. Zdrojem světla jsou LED CREE XT-E. Světelná sestava je konstruována pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +55 C. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XT-E způsob montáže: zabudované ve výložníku standardní barva: grafit/černá s dekorem dřeva materiál: eloxovaný hliník 20

21 CORE LED cd/klm C0 - C180 C90 - C270 Fotometrická křivka CORE LED 24 Typ CORE LED 24 CORE LED 48 Kód / /6 Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok* [lm] Počet diod Hmotnost sestavy (kg) 42 Výška sestavy H [m] 5 Celkový objem [m 3 ] 1,75 Typ základu B-50 / Z-50 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 21

22 CUT LED POPIS PRODUKTU Sestava osvětlovacího stožáru CUT LED je určena pro osvětlování chodníků, ulic, parků, pěších zón a náměstí. Je vyrobena z hliníkových eloxovaných profilů v barvě inox a světelné části jsou kryté plastem z PMMA. Umístění světelné části je variabilní v celém profilu a umožňuje i dekorativní podsvětlení. Světelná část je osazena diodami CREE XT-E. Pracovní teplota je v rozmezí od -40 C do +55 C. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XT-E způsob montáže: zabudované ve výložníku standardní barva: inox materiál: eloxovaný hliník, kryt světelné části z PMMA 22

23 CUT LED cd/klm C0 - C180 C90 - C270 Fotometrická křivka CUT LED 24 Typ CUT LED 24 CUT LED 48 Kód / /6 Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok* [lm] Počet diod Hmotnost sestavy (kg) 42 Výška sestavy H [m] 5 Celkový objem [m 3 ] 1,00 Typ základu B-50 / Z-50 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 23

24 STICK LED POPIS PRODUKTU Sestava dekorativního osvětlovacího stožáru STICK LED je určena pro osvětlování parků, náměstí a komunikací. Vyrobena je z eloxovaných hliníkových profilů v barvě šedé a inox (nerez) s možností jednoho až čtyř ramen každé s příkonem 24 nebo 48 W. Zdrojem světla jsou LED CREE XT-E. Světelná sestava je konstruována pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +55 C. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XT-E způsob montáže: zabudované ve výložníku, možnosti nastavení ramen od 1 až 4 stran dle potřeb standardní barva: inox/šedá materiál: eloxovaný hliník cd/klm C0 - C180 C90 - C270 Fotometrická křivka STICK LED

25 STICK LED Typ STICK LED 24 STICK LED 48 STICK II LED 24 STICK II LED 48 STICK III LED 24 STICK III LED 48 STICK IV LED 24 STICK IV LED 48 Kód / / / / / / / /6 Teplota chromatičnosti [K] Příkon LED [W] x 24 2 x 48 3 x 24 3 x 48 4 x 24 4 x 48 Celkový příkon [W] x 31 2 x 55 3 x 31 4 x 55 4 x 31 4 x 55 Měrný výkon [lm/w] Světelný tok* [lm] x x x x x x Počet diod x 12 2 x 24 3 x 12 3 x 24 4 x 12 4 x 24 Typ základu B-60 / Z-60 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv

26 FLEXI LED POPIS PRODUKTU Osvětlovací sestava FLEXI LED je určena pro osvětlování parků, náměstí a komunikací. Svítidlo je osazeno LED diodami CREE XM - L2 a konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +55 C. V nabídce jsou dvě výkonové řady s výškou 4 a 5 m a v provedení svítidla se symetrickou i asymetrickou optikou. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: zabudované ve výložníku standardní barva: inox/grafit materiál: eloxovaný hliník cd/klm C90 - C270 Fotometrická křivka FLEXI 24, symetrická cd/klm C90 - C270 Fotometrická křivka FLEXI 24, asymetrická 26

27 FLEXI LED Typ FLEXI LED 24 FLEXI LED 48 Kód /6/S*** /6/A** /3/S*** /3/A** /6/S*** /6/A** /3/S*** /3/A** Typ optiky Symetrická Asymetrická Symetrická Asymetrická Symetrická Asymetrická Symetrická Asymetrická Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok * [lm] Počet diod 8 16 Výška sestavy H [m] 4 5 Hmotnost sestavy (kg) 29 32,5 Celkový objem [m 3 ] 0,6 0,75 Boční profil [m 2 ] 0,38 0,49 Typ základu B-50 / Z-50 B-50 / Z-50 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv, ** A asymetrická optika, *** S symetrická optika 27

28 DROP LED POPIS PRODUKTU Parkové svítidlo DROP LED je určeno pro osvětlování parků, náměstí a komunikací. Svítidlo je osazeno LED diodami CREE XM - L2 a konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +40 C. Je určeno pro montáž na výložník se zakončením ø 42 mm a na stožáry s výškou 5 6 m. V nabídce je provedení svítidla se symetrickou i asymetrickou optikou. (V nabídce je provedení svítidla s kruhovou charakteristikou pro osvětlování parků a náměstí. Model s asymetrickou optikou je vhodný pro osvětlování komunikací, chodníků a pěších zón.) stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: dolní montáž na výložník nebo rameno se zakončením ø 42, délky 30 mm, optika symetrická a asymetrická standardní barva: inox/grafit materiál: eloxovaný hliník Fotometrická křivka DROP 48, asymetrická Fotometrická křivka DROP 48, symetrická 28

29 DROP LED Typ DROP LED 48 Kód /6/A** /6/S*** /3/A** /3/S*** Teplota chromatičnosti [K] Příkon LED [W] 48 Celkový příkon [W] 55 Měrný výkon [lm/w] Světelný tok * [lm] Počet diod 16 Hmotnost svítidla [kg] 6,5 Celkový objem [m 3 ] 0,041 Boční profil [m 2 ] 0,075 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv, ** A asymetrická optika, *** S symetrická optika 29

30 DROP I LED / DROP II LED POPIS PRODUKTU Parkové svítidlo DROP se nabízí i v následujících sestavách: DROP I LED sestavu tvoří svítilo DROP LED, jednoramenný hliníkový výložník a hliníkový stožár DROP II LED se skládá ze dvou svítidel DROP LED, dvouramenný hliníkový výložník a hliníkový stožár. Obě sestavy jsou navrženy pro osvětlování parků, náměstí i komunikačních tras. Světelné zdroje LED CREE XM-L2 i celé osvětlovací sestavy jsou přizpůsobeny pro pracovní teploty od -40 C do +40 C. Pro oba sety je možné použít svítidla se symetrickou i asymetrickou optikou. 30

31 DROP I LED / DROP II LED Typ DROP I LED 48 DROP II LED 2 x 48 Kód /6/A** /6/S*** /3/A** /3/S*** /6/A** /6/S*** /3/A** /3/S*** Teplota chromatičnosti [K] Příkon LED [W] 48 2 x 48 Celkový příkon [W] 55 2 x 55 Měrný výkon [lm/w] Světelný tok * [lm] x x Počet diod 16 2 x 16 Hmotnost sestavy (kg) 25,9 34,9 Celkový objem [m 3 ] 1,78 3,01 Typ základu B-50 / Z-50 B-50 / Z-50 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv, ** A asymetrická optika, *** S symetrická optika

32 LUCERNA 1 LED POPIS PRODUKTU Parkové svítidlo LUCERNA 1 LED je určené pro osvětlování parků, náměstí a komunikací. Vyrobeno je z polypropylenu se skleněným vláknem odolným proti UV záření. Zdrojem světla jsou LED CREE XT-L2. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +40 C. Doporučena výška stožáru 3 5 m. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XT-L2 způsob montáže: horní i dolní standardní barva: černá materiál: polypropylen Fotometrická křivka LUCERNA 1 LED 32 Typ LUCERNA 1 LED 32 Kód / /3 Teplota chromatičnosti [K] Příkon LED [W] 32 Celkový příkon [W] 39 Měrný výkon [lm/w] Světelný tok * [lm] Počet diod 16 Hmotnost svítidla [kg] 5,2 Celkový objem [m 3 ] 0,1 Boční profil [m 2 ] 0,1 Napájecí napětí [V] Svítidlo LUCERNA 1 LED na stožáru S-31W s výškou 3,32 m * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 32

33 33 LUCERNA 1 LED

34 LUCERNA 11 LED POPIS PRODUKTU Parkové svítidlo LUCERNA 11 LED je určené pro osvětlování parků, náměstí a komunikací. Vyrobeno je z polypropylenu se skleněným vláknem odolným proti UV záření. Zdrojem světla je modul LED CREE LMH2. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +40 C. Doporučena výška stožáru 3 5 m. stupeň ochrany: IP54 třída izolace: II zdroj světla: CREE LMH2 způsob montáže: horní i dolní standardní barva: černá materiál: polypropylen Fotometrická křivka LUCERNA 11 LED Svítidlo LUCERNA 11 LED na stožáru S-31W s výškou 3,32 m Typ LUCERNA 11 LED Kód /3 Teplota chromatičnosti [K] Příkon LED [W] 38 Celkový příkon [W] 43 Měrný výkon [lm/w] 64 Světelný tok * [lm] Hmotnost svítidla [kg] 5,3 Celkový objem [m 3 ] 0,1 Boční profil [m 2 ] 0,1 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 34

35 LUCERNA 11 LED ozdobné zakončení kryt PMMA ledovaný stříška korpus svítidla montážní deska 35

36 JISKRA LED POPIS PRODUKTU Univerzální svítidlo JISKRA LED je určeno pro veřejné osvětlení. Provedením a výkonem se hodí především pro osvětlování komunikací nižších tříd, pěších zón, parků, sídlištních vnitrobloků a dvorů, cyklostezek, parkovišť a v neposlední řadě pro osvětlování komunikací a chodníků na výložnících volného vedení NN. Vynikající poměr ceny a výkonu tohoto svítidla zajišťuje úsporu el. energie a rychlou návratnost vložené investice. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XT-E a XM-L2 způsob montáže: dřík stožáru nebo výložník ø 60 mm standardní barva: inox/černá materiál: eloxovaný hliník Fotometrická křivka JISKRA LED JISKRA LED Svítidlo JISKRA LED na stožáru SAL-4 s výškou 4 m JISKRA LED ALFA 36

37 JISKRA LED Typ JISKRA LED 24 JISKRA LED 36 JISKRA LED ALFA 24 JISKRA LED ALFA 36 Kód / / / / / / / /3 Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok [lm] Počet diod Hmotnost svítidla [kg] 2,2 2,2 2,6 2,6 Délka svítidla [mm] Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv

38 VEGA LED POPIS PRODUKTU Parkové svítidlo VEGA LED je určené pro osvětlování parků, náměstí a komunikací. Zdrojem světla jsou LED CREE XM-L2. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +55 C. Doporučena výška stožáru 4,5 m až 8 m. Způsob montáže: VEGA LED na výložník ø 60 mm, VEGA LED ALFA na dřík stožáru ø 60 mm, VEGA LED BETA na dřík stožáru ø 60 mm upevněno centrálně. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: výložník a dřík stožáru standardní barva: inox/grafit materiál: eloxovaný hliník Fotometrická křivka VEGA LED ALFA 60 Fotometrická křivka VEGA LED BETA ) svítidlo VEGA LED na stožáru SAL DL-2 s výškou 5,5 m 2) svítidlo VEGA LED BETA na stožáru SAL DL-5 s výškou 4,5 m Typ VEGA LED 60 VEGA LED ALFA 60 VEGA LED BETA 60 Kód / / / / / /3 Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok * [lm] Počet diod Hmotnost svítidla [kg] 10,5 9,5 Celkový objem [m 3 ] 0,068 0,099 0,068 Boční profil [m 2 ] 0,042 0,04 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 38

39 VEGA LED VEGA LED VEGA LED BETA VEGA LED ALFA 39

40 GULLWING LED POPIS PRODUKTU Silniční sestava GULLWING LED je určená pro osvětlování ulic kategorie ME2 a nižších. Ve světelné části jsou použity diody CREE XM-L2. Světelná část je vyráběna ve třech variantách výkonu a je konstruována pro provoz v prostředí s okolní teplotou -40 C až +55 C. Výška stožáru je 8 až 10 m dle instalovaného výkonu. Sestava je určena především pro instalaci na dělící pásy víceproudých silničních komunikací. stupeň ochrany: IP66 pro světelnou část třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: sestava standardní barva: inox/grafit (nebo možnost výběru z palety eloxu) materiál: eloxovaný hliník možnost výměnných optik 40

41 GULLWING LED Typ GULLWING LED 2 x 72 GULLWING LED 2 x 108 GULLWING LED 2 x 144 Kód / / / / / /3 Teplota chromatičnosti [K] Příkon LED [W] 2 x 72 2 x x 144 Celkový příkon [W] 2 x 80 2 x x 155 Měrný výkon [lm/w] Světelný tok [lm]* 2 x x x x x x Počet diod 2 x 24 2 x 36 2 x 48 Hmotnost sestavy [kg] A délka svítidla [mm] 1,68 2,37 2,88 Celková výška [m] Boční profil [m 2 ] 3,52 5,57 7,54 Typ základu B-70/Z-70 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv

42 CUDDLE LED POPIS PRODUKTU Silniční svítidlo CUDDLE LED je určené pro osvětlování ulic kategorie ME2 a nižších. Ve svítidlech jsou použity diody CREE XM-L2 nebo X-TE. Svítidlo je vyráběné ve čtyřech variantách výkonu. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou -40 C až +55 C. Doporučená výška stožáru je od 6-12 m dle výkonu svítidla. Montáž jen na výložník. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2, CREE X-TE způsob montáže: výložník ø 60 mm standardní barva: inox/grafit materiál: eloxovaný hliník možnost výměnných optik 42

43 CUDDLE LED Typ CUDDLE LED 48 (XT-E) CUDDLE LED 72 (XM-L2) CUDDLE LED 96 (XT-E) CUDDLE LED 144 (XM-L2) Kód / / / / / / / /3 Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok [lm]* Počet diod Hmotnost svítidla [kg] A délka svítidla [mm] Celkový objem [m 3 ] 0,022 0,022 0,045 0,045 Boční profil [m 2 ] 0,028 0,028 0,06 0,06 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv

44 FLOAT LED POPIS PRODUKTU Silniční svítidlo FLOAT LED je určené pro osvětlování ulic kategorie ME2 a nižších. Ve svítidlech jsou použity diody CREE XM-L2 nebo X-TE. Svítidlo je vyráběné ve čtyřech variantách výkonu a je konstruováno pro provoz v prostředí s okolní teplotou -40 C až +40 C. Doporučená výška stožáru je od 6-12 m dle výkonu svítidla. Montáž jen na výložník. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2, CREE X-TE způsob montáže: výložník ø 60 mm standardní barva: inox/černý materiál: eloxovaný hliník možnost výměnných optik 44

45 FLOAT LED Typ FLOAT LED 48 (XT-E) FLOAT LED 72 (XM-L2) FLOAT LED 96 (XT-E) FLOAT LED 144 (XM-L2) Kód / / / / / / / /3 Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok [lm]* Počet diod Hmotnost svítidla [kg] 8,1 8,1 9,6 9,6 Celkový objem [m 3 ] 0,047 0,047 0,058 0,058 Boční profil [m 2 ] 0,042 0,042 0,049 0,049 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv

46 GEMINI LED POPIS PRODUKTU Silniční svítidlo GEMINI LED je určené pro osvětlování parků, náměstí a komunikací. Zdrojem světla jsou LED CREE XM-L2. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +40 C. Doporučena výška stožáru 5 6 m stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: výložník ø 60 mm standardní barva: inox/ černá materiál: eloxovaný hliník Fotometrická křivka GEMINI LED 36 Svítidlo GEMINI LED na stožáru SAL DS-52 s výškou 5,5 m Typ GEMINI LED 36 GEMINI LED 48 Kód / / / /3 Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok * [lm] Počet diod Hmotnost svítidla [kg] 9,5 9,5 Celkový objem [m 3 ] 0,035 0,035 Boční profil [m 2 ] 0,065 0,065 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 46

47 47 GEMINI LED

48 COSMO LED POPIS PRODUKTU Silniční svítidlo COSMO LED je určené pro osvětlování komunikací kategorie ME3a a nižších. Zdrojem světla jsou LED CREE XM-L2.Svítidlo s výkonem 72 W je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +55 C. S výkonem 96 W pro teplotní rozmezí -40 C do +40 C. Doporučena výška stožáru 8 10 m. Svítidla se vyrábějí ve dvou variantách montáže: COSMO LED upevnění na výložník ø 60 mm, COSMO LED ALFA upevnění na dřík stožáru ø 60 mm. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: výložník ø 60 mm nebo dřík stožáru standardní barva: inox/černá materiál: eloxovaný hliník Fotometrická křivka COSMO LED 72 Svítidlo COSMO LED na stožáru SAL DS-85 s výškou 8,16 m Typ COSMO LED 72 COSMO LED ALFA 72 COSMO LED 96 COSMO LED ALFA 96 Kód / / / / / / / /3 Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok * [lm] Počet diod Hmotnost svítidla [kg] 11,5 11,5 Celkový objem [m 3 ] 0,073 0,073 Boční profil [m 2 ] 0,085 0,085 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 48

49 COSMO LED COSMO LED COSMO LED ALFA 49

50 ANDROMEDA LED POPIS PRODUKTU Silniční svítidlo ANDROMEDA LED je určené pro osvětlování komunikací kategorie ME3a a nižších. Zdrojem světla jsou LED CREE XM-L2. Svítidlo s výkonem 72 W je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +55 C. Doporučena výška stožáru 8 10 m. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: výložník ø 60 mm standardní barva: inox/grafit materiál: eloxovaný hliník Svítidlo ANDROMEDA LED na stožáru SAL P-81 s výškou 10 m Fotometrická křivka ANDROMEDA LED 72 50

51 ANDROMEDA LED Typ ANDROMEDA LED 72 ANDROMEDA LED 96 ANDROMEDA LED 120 ANDROMEDA LED 144 Kód / / / / / / / /3 Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok * [lm] Počet diod Hmotnost svítidla [kg] A délka svítidla [mm] Celkový objem [m 3 ] 0,034 0,034 0,052 0,052 Boční profil [m 2 ] 0,05 0,056 0,062 0,068 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv

52 URSA I LED POPIS PRODUKTU Silniční svítidlo URSA I LED je určené pro osvětlování komunikací kategorie ME3a a nižších. Zdrojem světla jsou LED CREE XM-L2. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +55 C. Doporučena výška stožáru 6 8 m. Svítidla se vyrábějí ve dvou variantách montáže: URSA I LED upevnění na výložník ø 60 mm, URSA I LED ALFA upevnění na dřík stožáru ø 60 mm. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: výložník ø 60 mm,dřík stožáru ø 60 mm standardní barva: inox/grafit materiál: eloxovaný hliník Fotometrická křivka URSA I LED 60 Svítidlo URSA I LED na stožáru SAL DL-1 s výškou 7 m Typ URSA I LED 48 URSA I LED ALFA 48 URSA I LED 60 URSA I LED ALFA 60 URSA I LED 72 URSA I LED ALFA 72 Kód / / / / / / / / / / / /3 Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok * [lm] Počet diod Hmotnost svítidla [kg] A délka svítidla [mm] Celkový objem [m 3 ] 0,035 0,035 0,035 Boční profil [m 2 ] 0,04 0,043 0,045 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 52

53 URSA I LED URSA I LED URSA I LED ALFA 53

54 URSA II LED POPIS PRODUKTU Silniční svítidlo URSA II LED je určené pro osvětlování komunikací kategorie ME3a a nižších. Zdrojem světla jsou LED CREE XM-L2. Svítidlo s výkonem 84 a 96 W je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +55 C. Doporučena výška stožáru 8 12 m. Svítidla se vyrábějí ve dvou variantách montáže: URSA II LED upevnění na výložník ø 60 mm, URSA II LED ALFA upevnění na dřík stožáru ø 60 mm. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: výložník ø 60 mm,dřík stožáru ø 60 mm standardní barva: inox/grafit materiál: eloxovaný hliník Fotometrická křivka URSA II LED 84 URSA II LED URSA II LED ALFA Svítidlo URSA II LED na stožáru SAL P85 s výškou 10,8 m 54

55 URSA II LED Typ URSA II LED 84 URSA II LED ALFA 84 URSA II LED 96 URSA II LED ALFA 96 URSA II LED 120 URSA II LED ALFA 120 URSA II LED 144 URSA II LED ALFA 144 Kód / / / / / / / / / / / / / / / /3 Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok * [lm] Počet diod Hmotnost svítidla [kg] 8,5 9,0 10,0 11,0 A délka svítidla [mm] Celkový objem [m 3 ] 0,048 0,048 0,058 0,058 Boční profil [m 2 ] 0,047 0,05 0,055 0,06 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv

56 LUNOIDA LED POPIS PRODUKTU Silniční svítidlo LUNOIDA LED je určené pro osvětlování ulic kategorie ME2 a nižších. Ve svítidlech jsou použity diody CREE XM-L2. Svítidlo je vyráběné ve čtyřech variantách výkonu a je konstruováno pro provoz v prostředí s okolní teplotou -40 C až +40 C. Doporučená výška stožáru je od 8 10 m dle výkonu svítidla. Montáž na výložník nebo dřík stožáru. Možnost regulace náklonu svítidla od 0 po 110. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: výložník ø 60 mm nebo dřík stožáru standardní barva: RAL 7038 materiál: hliníkový odlitek, horní kryt plast Fotometrická křivka LUNOIDA LED Ø60/76x100 wewn. Ø60/76x

57 LUNOIDA LED Typ LUNOIDA LED 60 LUNOIDA LED 72 LUNOIDA LED 84 LUNOIDA LED 96 Kód / / / / / / / /6 Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok [lm]* Počet diod Hmotnost svítidla [kg] Celkový objem [m 3 ] 0,047 0,047 0,058 0,058 Boční profil [m 2 ] 0,042 0,042 0,049 0,049 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv

58 MAGNOLIA LED POPIS PRODUKTU Silniční svítidlo MAGNOLIA LED je určené pro osvětlování komunikací kategorie ME3a a nižších. Zdrojem světla jsou LED CREE XM-L2. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +40 C. Doporučena výška stožáru 8 10 m.svítidlo se vyrábí ve čtyřech modifikacích výkonu. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: výložník ø 60 mm nebo dřík stožáru standardní barva: korpus RAL 9006,horní kryt SILVER RENOIR materiál: eloxovaný hliník Svítidlo MAGNOLIA LED na stožáru SAL DS-84 s výškou 8,4 m Fotometrická křivka MAGNOLIA LED 84 58

59 MAGNOLIA LED Typ MAGNOLIA LED 60 MAGNOLIA LED 72 MAGNOLIA LED 84 MAGNOLIA LED 96 Kód / / / / / / / /3 Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok * [lm] Počet diod Hmotnost svítidla [kg] Celkový objem [m 3 ] 0,050 0,050 0,050 0,050 Boční profil [m 2 ] 0,1 0,1 0,1 0,1 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv

60 KARIN LED POPIS PRODUKTU Sloupová svítidla a osvětlovací sloupky KARIN LED jsou určené pro osvětlování malých náměstí, pěších zón, parků, uliček a také pro vnitřní osvětlení např. pasáží a obchodních galerií. Zdrojem světla jsou LED CREE XT-E. Svítidla jsou vyrobena z hliníkových válců a kryt světelné části je z plastu PMMA ledovaný. Fotometrická křivka KARIN LED 4800 Fotometrická křivka KARIN LED KARIN LED Stříška 2. Modul LED 3. Kryt 4. Nosný rám 5. Adaptér 6. Hliníkový korpus 7. Příruba KARIN LED Stříška 2. Modul LED 3. Kryt 4. Nosný rám 5. Mezikroužek 6. Adaptér 7. Hliníkový korpus 8. Izolační vložka 9. Kabelová průchodka 10. Příruba Typ KARIN 450 LED KARIN 600 LED KARIN 900 LED KARIN 1200 LED Kód 45200/6/C 45200/3/C 45210/6/C 45210/3/C 45220/6/C 45220/3/C 45230/6/C 45230/3/C Teplota chromatičnosti [K] Třída izolace II II II II II II II II Příkon LED [W] Počet diod Napájecí napětí [V] Měrný výkon [lm/w] Celkový příkon [W] Světelný tok* [lm] Napájecí proud LED [ma] Výška [mm] Průměr D [mm] 150 Typ základu B-0 / Z-0 B-0 / Z-0 B-0 / Z-0 B-0A / Z-0A Barva 12 barev eloxování * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 60

61 KARIN LED KARIN 450 LED KARIN 600 LED KARIN 900 LED KARIN 1200 LED KARIN 2400 LED KARIN 3600 LED KARIN 4800 LED KARIN 6000 LED Typ KARIN 2400 LED KARIN 3600 LED KARIN 4800 LED KARIN 6000 LED Kód 45240/6/C 45250/6/C 45260/6/C 45270/6/M Teplota chromatičnosti [K] Třída izolace II II II II Příkon LED [W] Počet diod Napájecí napětí [V] Měrný výkon [lm/w] Celkový příkon [W] Světelný tok* [lm] Napájecí proud LED [ma] Výška [mm] Průměr D [mm] Rozměr příruby [mm] 224 x x x x 400 Typ základu B-50 / Z-50 B-60 / Z-60 B-60 / Z-60 B-71 / Z-71 Barva * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 12 barev eloxování vypalovaná prášková barva podle palety RAL 61

62 SAL DECO 1 LED POPIS PRODUKTU Sloupové svítidlo SAL DECO-I LED je určeno pro osvětlováni náměstí, pěších zón, parků, uliček a také pro vnitřní osvětleni např. obchodních galerii. Zdrojem světla jsou LED CREE MK-R 5000k. Vyrobeno z hliníku a kryt světelné časti je z žáruvzdorného skla. stupeň ochrany: IP65 třída izolace: II zdroj světla: CREE MK-R 5000k způsob montáže: svítidlo je součást stožáru standardní barva: šedá s možností výběru materiál: eloxovaný hliník Ø Typ Kód SAL DECO-1 LED 42928/C.. Teplota chromatičnosti [K] 5000 Třída izolace II Příkon LED [W] 73 Počet diod 65/8 Napájecí napětí [V] Celkový příkon [W] 73 Světelný tok* [lm] Napájecí proud LED [ma] 700 Výška [mm] Průměr D [mm] 860 Rozměr příruby [mm] Ø 300 Typ základu B-51A / Z-51A Barva 12 barev eloxování * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 62

63 SAL DECO 2 LED POPIS PRODUKTU Sloupové svítidlo SAL DECO-I LED je určeno pro osvětlováni náměstí, pěších zón, parků, uliček a také pro vnitřní osvětleni např. obchodních galerii. Zdrojem světla jsou LED CREE MK-R 5000k. Vyrobeno z hliníku a kryt světelné časti je z žáruvzdorného skla. stupeň ochrany: IP65 třída izolace: II zdroj světla: CREE MK-R 5000k způsob montáže: svítidlo je součást stožáru standardní barva: šedá s možností výběru materiál: eloxovaný hliník O -30 O Typ Kód SAL DECO-2 LED 42929/C.. Teplota chromatičnosti [K] Třída izolace II Příkon LED [W] 73 Počet diod 65/8 Napájecí napětí [V] V AC, 50/60 Hz Celkový příkon [W] 73 Světelný tok* [lm] Napájecí proud LED [ma] 700 Výška [mm] Průměr D [mm] 1055 Rozměr příruby [mm] Ø 300 Typ základu B-51 / Z-51 Barva 12 barev eloxování * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 63

64 SAL DECO 3 LED POPIS PRODUKTU Sloupové svítidlo SAL DECO 3 LED jsou určeno pro osvětlování malých náměstí, pěších zón, parků, uliček a také pro vnitřní osvětlení např. pasáží a obchodních galerií. Zdrojem světla jsou LED CREE XT-E 5000k. Svítidla jsou vyrobena z hliníkových válců a kryt světelné části je z plastu PMMA opál. stupeň ochrany: IP65 třída izolace: II zdroj světla: CREE XT-E 5000k způsob montáže: svítidlo je součást stožáru standardní barva: šedá s možností výběru materiál: eloxovaný hliník SAL DECO 3 LED 1. Stříška 2. Modul LED 3. Kryt 4. Nosný rám 5. Adaptér 6. Hliníkový korpus 7. Příruba Fotometrická křivka SAL DECO 3 LED Typ SAL DECO 3 LED Kód 42923/C... Teplota chromatičnosti [K] 5000 Třída izolace II Příkon LED [W] 48 Počet diod 24 Napájecí napětí [V] Efektywność świetlna [lm/w] 44 Celkový příkon [W] 56 Světelný tok* [lm] Napájecí proud LED [ma] 700 Výška [mm] Průměr D [mm] 180 Rozměr příruby [mm] Ø 300 Typ základu B-51 / Z-51 Barva 12 barev eloxování * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 64

65 KARIN DEKOR LED POPIS PRODUKTU Sloupová svítidla KARIN DEKOR LED jsou určena pro osvětlování malých náměstí, pěších zón, parků, uliček a také pro vnitřní osvětlení např. pasáží a obchodních galerií. Zdrojem světla jsou LED CREE XT-E. Svítidla jsou vyrobena z hliníkových válců a kryt světelné části je z plastu PMMA ledovaný. K dodání jsou možné tři varianty výkonu a výšky světelných sloupů. stupeň ochrany: IP65 třída izolace: II zdroj světla: CREE XT-E způsob montáže: svítidlo je součást stožáru standardní barva: šedá s možností výběru materiál: eloxovaný hliník KARIN DECOR LED 1. Stříška 2. Modul LED 3. Kryt 4. Nosný rám 5. Adaptér 6. Hliníkový korpus 7. Příruba Typ KARIN DECOR 2400 LED KARIN DECOR 3600 LED KARIN DECOR 4800 LED Kód 45241/6C /6 /C /6/C... Teplota chromatičnosti [K] Třída izolace II II II Příkon LED [W] Počet diod Napájecí napětí [V] Měrný výkon [lm/w] Celkový příkon [W] Světelný tok* [lm] Napájecí proud LED [ma] Výška [mm] Průměr D [mm] Rozměr příruby [mm] 224 x x x 320 Typ základu B-50 / Z-50 B-60 / Z-60 B-60 / Z-60 Barva 12 barev eloxování * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. Fotometrická křivka KARIN DECOR 3600 LED 65

66 ARTEMIS LED POPIS PRODUKTU Světlomet ARTEMIS LED je určen pro osvětlování architektury, osvětlení objektů, sportovišť a velkých prostranství. Zdrojem světla jsou LED CREE XM-L2. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou od-40 C až +55 C. Svítidlo lze naklápět v rozmezí od 0 do 180. stupeň ochrany: IP66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: držák s možnosti nachýlení od 0 po 180 standardní barva: inox/grafit materiál: eloxovaný hliník Fotometrická křivka ARTEMIS LED 144 Typ ARTEMIS LED 144 Kód / /3 Teplota chromatičnosti [K] Příkon LED [W] 144 Celkový příkon [W] 155 Měrný výkon [lm/w] Světelný tok [lm]* Počet diod 48 Hmotnost svítidla [kg] 8 Celkový objem [m 3 ] 0,022 Boční profil [m 2 ] záleží na úhlu náklonu (0 O -0,08 m 2 ; 30 O -0,12 m 2 ) Napájecí napětí [V] Světlomet ARTEMIS LED na stožáru SAL-80 s výškou 8 m * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv. 66

67 ARTEMIS LED Ø12 Ø

68 LIBRA LED POPIS PRODUKTU Průmyslové svítidlo LIBRA LED je určeno pro osvětlování pracovních prostor, hal, podhledů u benzinových stanic a technických místností. Standardně je eloxované v barvě přírodního hliníku, ale jsou na přání možné i jiné barvy. Zdrojem světla jsou LED CREE XM-L2. Svítidlo je konstruováno pro provoz v prostředí s okolní teplotou v rozmezí -40 C až +40 C. stupeň ochrany:ip66 třída izolace: II zdroj světla: CREE XM-L2 způsob montáže: podhledy, uchycení na strop standardní barva: přírodní hliník eloxovaný materiál: eloxovaný hliník cd/klm C0 - C180 C90 - C270 Fotometrická křivka LIBRA LED 120 Typ LIBRA LED 72 LIBRA LED 96 LIBRA LED 120 LIBRA LED 144 Kód / / / / / / / /3 Teplota chromatičnosti [K] Příkon LED [W] Celkový příkon [W] Měrný výkon [lm/w] Světelný tok * [lm] Počet diod Hmotnost svítidla [kg] 7,7 9, ,2 A délka svítidla [mm] B délka montážního otvoru [mm] Celkový objem [m 3 ] 0,016 0,02 0,021 0,025 Napájecí napětí [V] * Vzhledem ke kategorii použitých LED diod je tolerance +/-3 %, zvýšená ochrana proti přepětí 10 kv
