1 ČVUT v Praze Fakulta stavební Katedra technických zařízení budov 125 TVNP Teorie vnitřního prostředí budov KVALITA VZDUCHU Ing. Pavla Dvořáková, Ph.D. A226 pavla.dvorakova@fsv.cvut.cz

2 OPTIMALIZACE VNITŘNÍHO VZDUCHU 2

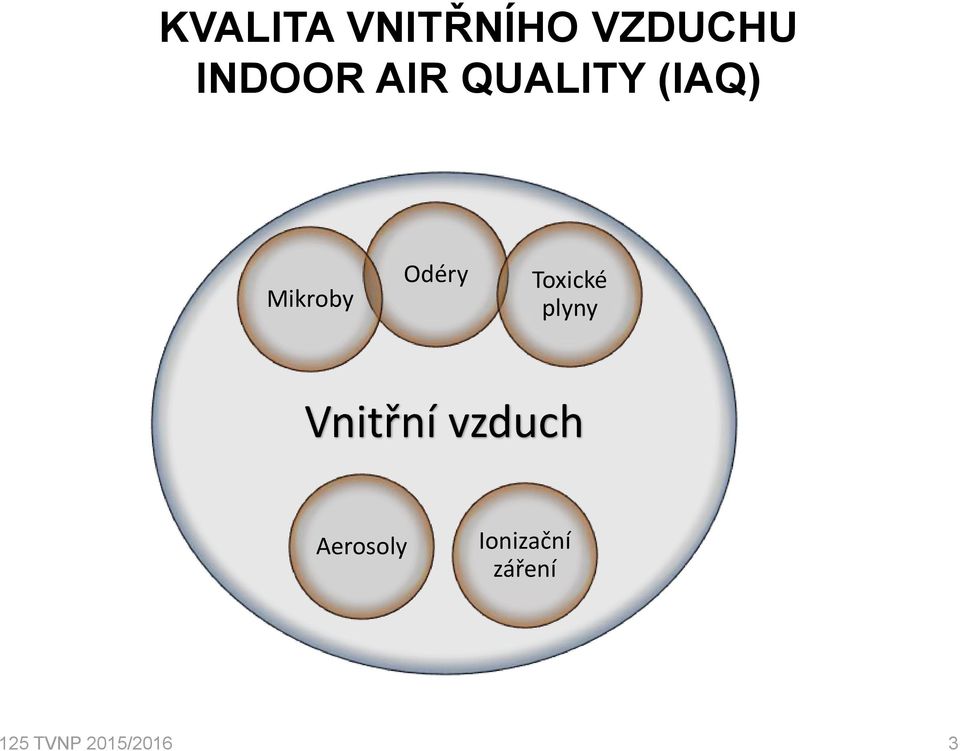

3 KVALITA VNITŘNÍHO VZDUCHU INDOOR AIR QUALITY (IAQ) Mikroby Odéry Toxické plyny Vnitřní vzduch Aerosoly Ionizační záření 3

4 VZDUCH V INTERIÉRU 4

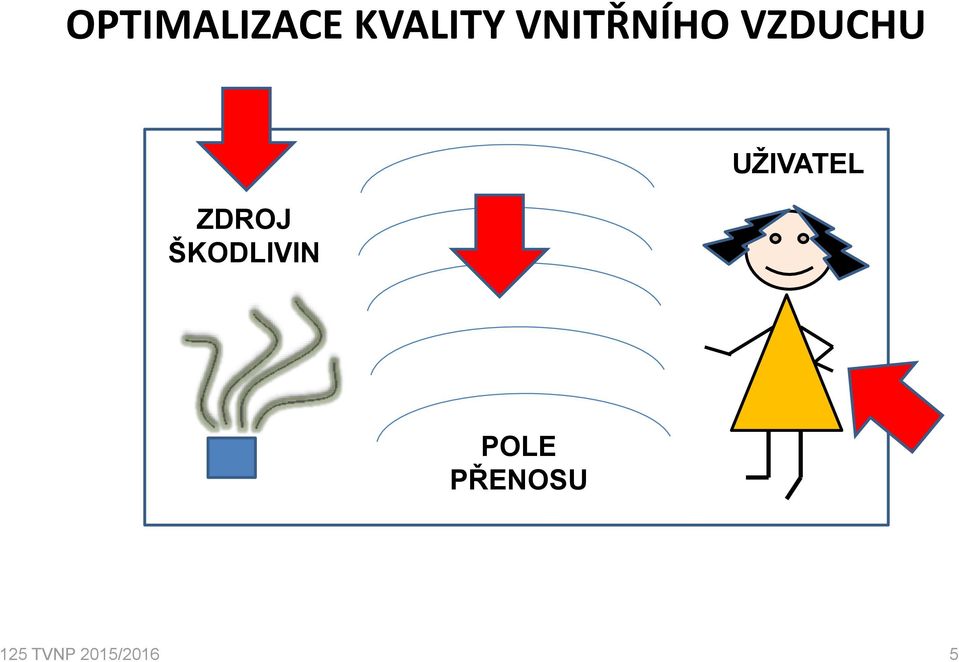

5 OPTIMALIZACE KVALITY VNITŘNÍHO VZDUCHU ZDROJ ŠKODLIVIN UŽIVATEL POLE PŘENOSU 5

6 ZÁSAH DO ZDROJE ŠKODLIVIN používaní čistších paliv produkce energie nespalovacími technologiemi údržba vytápěcích zařízení (CO) návrh a dodržení dostatečného množství vzduchu u plynových spotřebičů (CO) 6

7 ZÁSAH DO ZDROJE ŠKODLIVIN Přírodní materiály 7

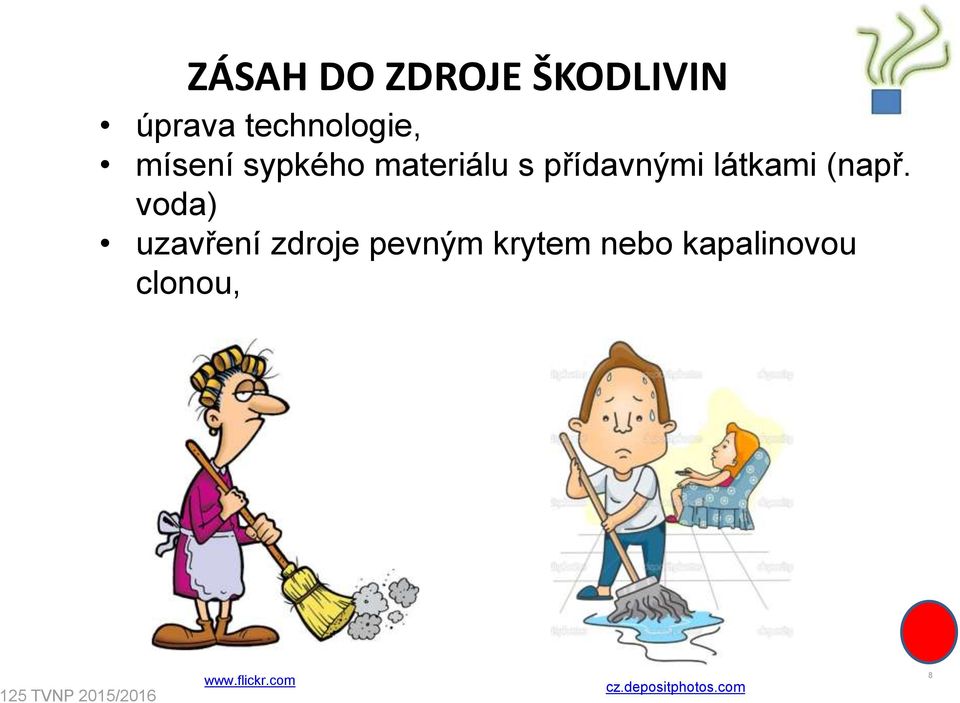

8 ZÁSAH DO ZDROJE ŠKODLIVIN úprava technologie, mísení sypkého materiálu s přídavnými látkami (např. voda) uzavření zdroje pevným krytem nebo kapalinovou clonou, cz.depositphotos.com 8

9 Alergeny ZÁSAH DO ZDROJE ŠKODLIVIN Odstranění zdroje alergenů Převážně prach organického původu zvířecí srst, roztoči, švábi, pyly V jižnějších krajích (i USA) je nejnebezpečnějším zdrojem alergenů šváb (trus, mrtvolky) alergický pro téměř 40% dětí U nás roztoči + pyly 9

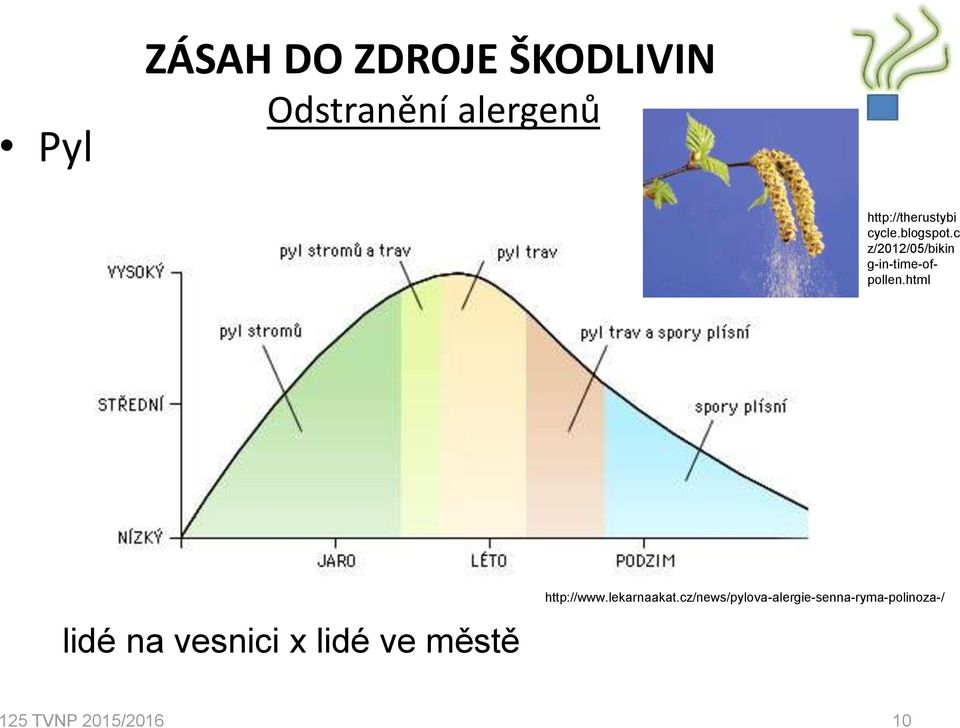

10 Pyl ZÁSAH DO ZDROJE ŠKODLIVIN Odstranění alergenů cycle.blogspot.c z/2012/05/bikin g-in-time-ofpollen.html lidé na vesnici x lidé ve městě 10

11 ZÁSAH DO ZDROJE ŠKODLIVIN Odstranění alergenů Sítě na okna proti pylu Filtry do VZT 11

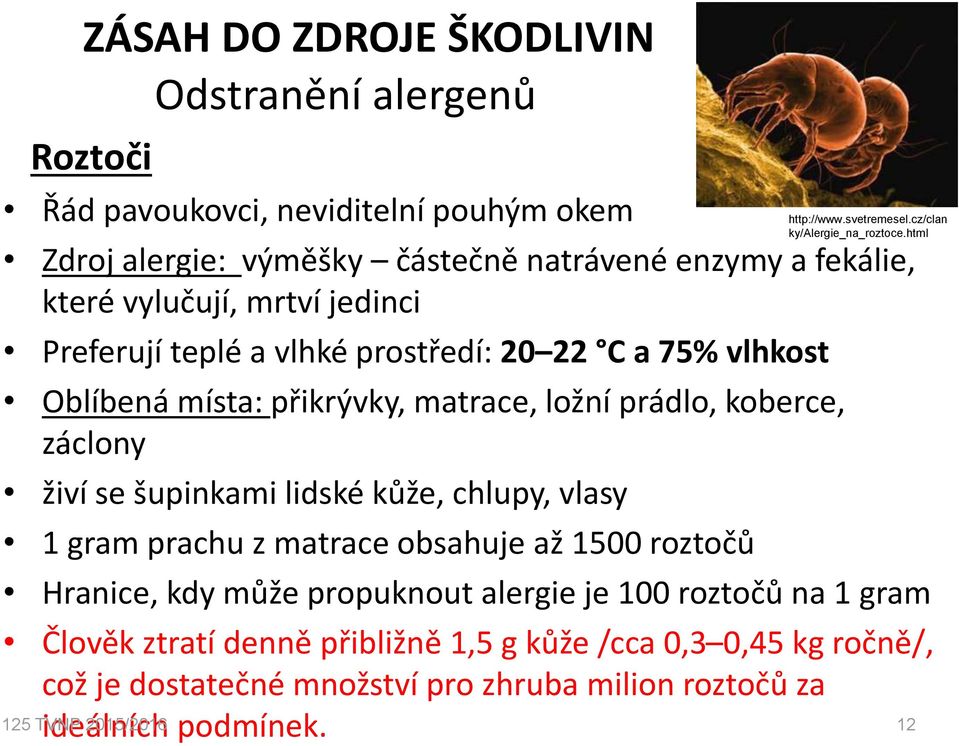

12 ZÁSAH DO ZDROJE ŠKODLIVIN Odstranění alergenů Roztoči Řád pavoukovci, neviditelní pouhým okem Zdroj alergie: výměšky částečně natrávené enzymy a fekálie, které vylučují, mrtví jedinci Preferují teplé a vlhké prostředí: C a 75% vlhkost Oblíbená místa: přikrývky, matrace, ložní prádlo, koberce, záclony živí se šupinkami lidské kůže, chlupy, vlasy 1 gram prachu z matrace obsahuje až 1500 roztočů ky/alergie_na_roztoce.html Hranice, kdy může propuknout alergie je 100 roztočů na 1 gram Člověk ztratí denně přibližně 1,5 g kůže /cca 0,3 0,45 kg ročně/, což je dostatečné množství pro zhruba milion roztočů za ideálních podmínek. 12

13 Roztoči Jak zamezit množení roztočů? Větrání, v místnosti max. 20 C, 50%. Přímé slunce; sluneční paprsky je spolehlivě zničí, stejně jako mráz Vysávání - je účinné pouze tehdy, máme-li kvalitní vysavač s neméně kvalitním filtrem, aby se zvířený prach nedostával zpět do vzduchu Zařízení bytu žaluzie spíš než záclony Ne koberce! Nepouštět domácí zvířata domů. V místnosti, kde se spí, by neměly být žádné rostliny. Dovolená ZÁSAH DO ZDROJE ŠKODLIVIN Odstranění alergenů roztoce.html Lidem alergickým na roztoče se doporučuje pobyt na horách ve výšce 1500 m n.m. a 13 více se roztoči už nevyskytují.

14 ZÁSAH DO ZDROJE ŠKODLIVIN 14

15 ZÁSAH DO ZDROJE ŠKODLIVIN REHVA Guidebook

16 ZÁSAH DO ZDROJE ŠKODLIVIN news.nationalpost.com 16

17 ZÁSAH DO ZDROJE ŠKODLIVIN Kuřácké kabiny 17

18 ZÁSAH DO ZDROJE ŠKODLIVIN Péče o čistotu pokožky, oděvu, obuvi izolace nemocných

19 ZÁSAH DO ZDROJE ŠKODLIVIN odstranění kondenzace vody na stěnách prostředky proti plísním cz/fungisan-naterproti-plisni-1l m_medium=cpc&utm_content=plisne& utm_campaign=subio%20fulltext 19

20 ZÁSAH DO ZDROJE ŠKODLIVIN Pythium oligandrum (Chytrá houba) Pythium oligandrum (česky Chytrá houba) 20

21 ZÁSAH DO ZDROJE ŠKODLIVIN BAKE OUT pro odstraňování VOC zvýšení vnitřní teploty na C min na 2 dny současné zvýšení větrání 21

22 ZÁSAH DO ZDROJE ŠKODLIVIN VZT systém nelsandp ipes.com flickriver-lb us-east-1.elb.amazonaws.com 22

23 Filtry ZÁSAH DO ZDROJE ŠKODLIVIN VZT systém Typ filtru Výměna! Typy filtrů G, F, EPA, HEPA,ULPA UV, elektrostatické S aktivním uhlím 23

24 ZÁSAH DO ZDROJE ŠKODLIVIN VZT systém REHVA Guidebook 11 24

25 ZÁSAH DO ZDROJE ŠKODLIVIN VZT systém- filtrace vzduchu REHVA Guidebook 11 25

26 ZÁSAH DO ZDROJE ŠKODLIVIN VZT systém- filtrace vzduchu HEPA, ULPA REHVA Guidebook 11 26

27 ZÁSAH DO ZDROJE ŠKODLIVIN VZT systém- filtrace vzduchu REHVA Guidebook 11 27

28 ZÁSAH DO ZDROJE ŠKODLIVIN VZT systém- údržba CÍL: minimální obsah znečišťujících složek Prach a zbytky materiálu Zbytky maziva Mikroorganizmy Systém umožňuje snadné čištění všech částí FILTRY Použití nových filtrů Pravidelná kontrola efektivity filtrů Výměna filtru: je-li zdrojem znečištění, maximální rozdíl tlaku je překročen, 1x ročně v čistém prostředí (venkov), 2x ročně (město), výměna nejlépe na podzim REHVA Guidebook 11 28

29 VZT systém čištění Suché čištění ZÁSAH DO ZDROJE ŠKODLIVIN Vysávání Stlačený vzduch Kartáče Mokré čištění Parní trysky Chemické čištění Desinfekce REHVA Guidebook 11 29

30 ZÁSAH DO ZDROJE ŠKODLIVIN VZT systém proces výstavby prach a zbytky materiálu Prevence: Instalace systému v době, kdy neprobíhá prašný proces Skladovat potrubí zakryté Odstranění obalů těsně před instalací Čistota prostředí v době instalace Přikrytí otvorů, konců potrubí v době instalačních přestávek Řezání potrubí metodami, které neprodukují kovové hobliny nebo prach Jakoukoli nečistotu vyčistit před uzavřením systému Před instalací filtrů a mokrých prvků (zvlhčovače, chladiče) je doporučeno 24 hodinové profouknutí 30

31 ZÁSAH DO ZDROJE ŠKODLIVIN VZT systém proces výstavby REHVA Guidebook 11 31

32 OPTIMALIZACE KVALITY VNITŘNÍHO VZDUCHU ZDROJ ŠKODLIVIN UŽIVATEL POLE PŘENOSU 32

33 ZÁSAH DO POLE PŘENOSU omezení popř. zabránění šíření škodlivin v budově Vysoké budovy dělení vertikálních šachet (schodišť) X působení tepel. vztlaku; umístění zdrojů (kuchyní, laboratoří) do nejvyšších podlaží, příp. hermetické uzavření těchto provozů REHVA Guidebook 4 33

34 Větrání Množství vzduchu Účinnost větrání ZÁSAH DO POLE PŘENOSU REHVA Guidebook 1 34

35 Větrání ZÁSAH DO POLE PŘENOSU

36 Rostliny ZÁSAH DO POLE PŘENOSU ality-cisticky-vzduchu Metr vysoká rostlina vyčistí vzduch cca na 10 m2. 36

37 Rostliny Formaldehyd Benzen, trichloretylen Formaldehyd těkavé organické látky Formaldehyd Xylen, oxidy dusíku, Tabákový kouř 37

38 Rostliny Výfukové plyny Aceton, benzen, etanol, formaldehyd, metanol, toluen, trichloretylen, Oxid siřičitý 38

39 Deodorizace ZÁSAH DO POLE PŘENOSU Maskování odérů silnější ale příjemně vonící látkou (deodorantem) Deodoranty = chemické páry: formaldehyd, acetylaldehyd, ozon,.. (dříve např. kadidlo) 39

40 KONCENTRACE FORMALDEHYDU A231 40

41 Desinfekce Triethylen glykol UV, ozon ZÁSAH DO POLE PŘENOSU Fytoncidy (borovice, jalovec, cibule, česnek) 41

42 Čističky vzduchu ZÁSAH DO POLE PŘENOSU 42

43 ZÁSAH DO POLE PŘENOSU Čističky vzduchu Vodní filtr protiprašná účinnost % nečistoty zachytává do nádoby s vodou pohlcuje prach a mikroby + odpařující se voda slouží zároveň jako zvlhčovač vzduchu; nulové náklady na filtry - ve vodě se mohou zachycené bakterie množit, proto vyžaduje častou výměnu; usazování vodního kamene Údržba: pravidelná výměna vody, čištění vnějších povrchů 43

44 HEPA filtr protiprašná účinnost 99,97 % absorpční princip čištění vzduchu je složen z filtru s živočišným uhlím pohlcujícím pachy a z filtru na zachycení pylu a prachu odstraňuje z prostředí prach, pyl, kouř, zápach, zvířecí chlupy, plísně, viry a bakterie + vysoká účinnost ZÁSAH DO POLE PŘENOSU Čističky vzduchu - časté výměny finančně nákladných filtrů; hluk a vibrace ventilátoru Údržba: pravidelná výměna filtru, čištění vnějších povrchů 44

45 ZÁSAH DO POLE PŘENOSU Čističky vzduchu Elektrostatický filtr protiprašná účinnost % proudění vzduchu založeno na principu elektronového větru zachytává prach, pyl, kouř, plísně, viry a bakterie + omyvatelný filtr má neomezenou životnost; nehlučný provoz; nízká spotřeba - nepohlcuje pachy Údržba: pravidelné otírání filtru, čištění vnějších povrchů 45

46 ZÁSAH DO POLE PŘENOSU Čističky vzduchu Elektrostatický filtr 46

47 ZÁSAH DO POLE PŘENOSU Čističky vzduchu Fotokatalytický filtr ničí toxiny, viry i bakterie rozkládá chemické emise do přírodních složek (voda a oxid uhličitý) reakce probíhají v přítomnosti katalyzátoru např. oxidu titanu a pod vlivem UV záření + schopnost vlastní regenerace bez potřeby výměny filtrů, vysoká účinnost - při používání UV lampy je uvolňován do prostředí ozon v nadlimitních hodnotách 47

48 ZÁSAH DO POLE PŘENOSU Čističky vzduchu FOTOKATALÝZA. 48

49 ZÁSAH DO POLE PŘENOSU Čističky vzduchu Ionizátor produkuje do ovzduší záporné ionty podporuje shlukování a usazování prachových částic z ovzduší výrazně snižuje koncentraci prachových částic ve vnitřním prostředí + bezhlučný provoz; nízké provozní náklady; pozitivní účinky záporných iontů na člověka - zachytávání prachu na nejbližších plochách nutnost častěji utírat prach 49

50 Ozon ZÁSAH DO POLE PŘENOSU sterilizace vzduchu Čističky vzduchu odstranění virů, bakterií, pachu a kouře + vysoká účinnost, nízké provozní náklady - nutnost hlídat povolené koncentrace ozonu, při zvýšené produkci hrozí zdravotní obtíže, přístroje nejsou vhodné pro domácí podmínky 50

51 OPTIMALIZACE KVALITY VNITŘNÍHO VZDUCHU ZDROJ ŠKODLIVIN UŽIVATEL POLE PŘENOSU 51

52 ZÁSAHEM NA ČLOVĚKU, UŽIVATELI DANÉHO PROSTŘEDÍ

53 53

54 54

55 55

56 Literatura Jokl, M. : Zdravé obytné a pracovní prostředí, Academia, 2002 Bluyssen Philomena M.: The Indoor Environment Handbook How to Make Buildings Healthy and Comfortable, Earthscan ltd (United Kingdom), 2009, ISBN-13: CORGNATI, S.P., GAMIERO da SILVA: Indoor climate quality assessment, Rehva Guidebook 14, REHVA 2011 SKISTAD, H. et al :Displacement ventilation in non-industrial premises, Rehva Guidebook 1, REHVA 2002 SKISTAD, H., BRONSEMA, B.: Ventilation and smoking, Rehva Guidebook 4, REHVA 2004 PASANEN, P. Et al: Cleanliness of ventilation systems, Rehva Guidebook 8, REHVA 2007 GUSTAVSSON, J. et al: Air filtration in HVAC systems, Rehva Guidebook 11, REHVA 2011 P. Ole Fanger : Indoor air quality handbook, Ch 22 : Perceived air quality and ventilation requirements, McGraw-Hill ( 56
