Sada 3 CAD CADKON DT+ Schodiště

Rozměr: px
Začít zobrazení ze stránky:

Download "Sada 3 CAD3. 11. CADKON DT+ Schodiště"

Transkript

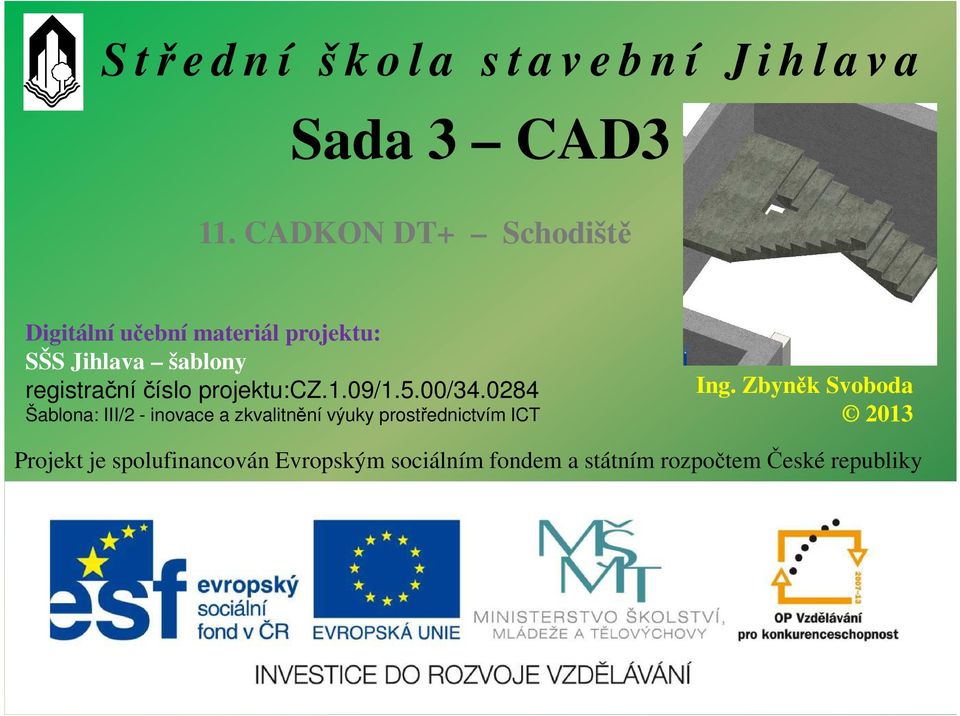

1 S třední škola stavební Jihlava Sada 3 CAD3 11. CADKON DT+ Schodiště Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Ing. Zbyněk Svoboda 2013 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

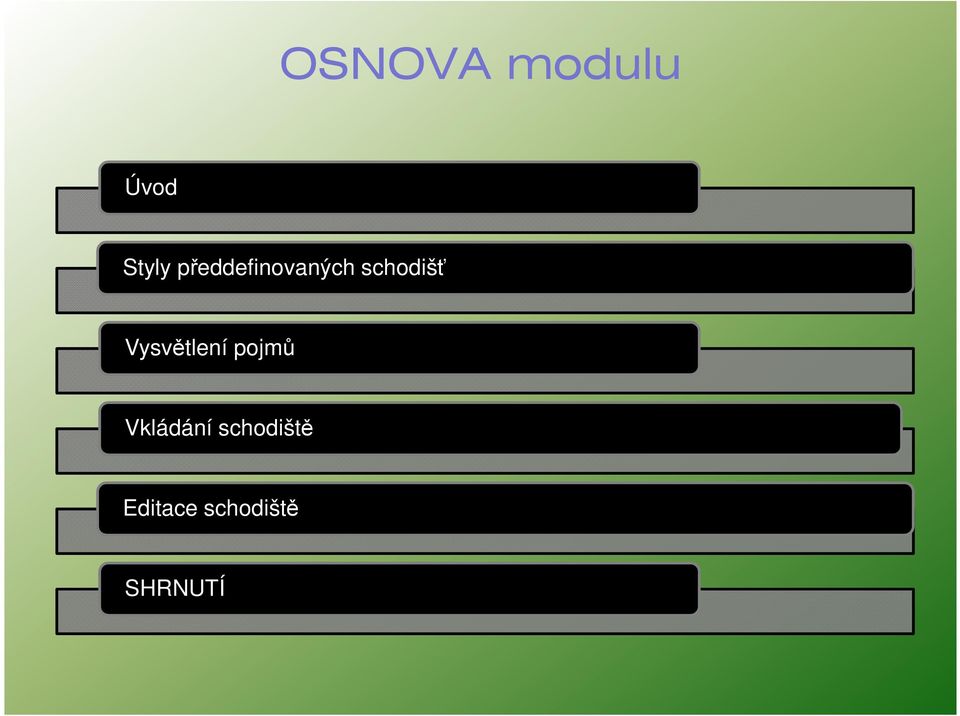

2 OSNOVA modulu Úvod Styly předdefinovaných schodišť Vysvětlení pojmů Vkládání schodiště Editace schodiště SHRNUTÍ

3 Úvod Schodiště je složitý konstrukční prvek a tomu i odpovídá nastavení parametrů pro požadovaný typ. Množstvím parametrů se jedná o jeden z nejtěžších příkazů CADKONu DT+. My se zde budeme zabývat pouze základními parametry. Další detaily je nutno nastudovat samostatně, většinou metodou pokus omyl, protože mnohdy se nastavení pro jeden styl schodiště chová jinak u jiného stylu schodiště a parametry jsou mezi sebou provázány.

4 Styly předdefinovaných schodišť K dispozici máme předdefinované styly pro deskové betonové a schodnicové dřevěné schodiště. Styly můžeme podobně jako u oken a dveří vytvářet, kopírovat atd.

5 Styly předdefinovaných schodišť V záložce Pravidla projektu se nastavují omezení týkající se rozměrů stupně a podstupnice a zda má platit známé pravidlo pro výpočet schodiště 2H + B = 630. Například pro nějaké atypické schodiště s velkým sklonem nebo atypickými rozměry stupňů bychom museli toto pravidlo vypnout.

6 Styly předdefinovaných schodišť V záložce Schodnice se nastavují rozměry schodišťové desky respektive schodnice. Parametry jsou dobře vidět na obrázku.

7 Styly předdefinovaných schodišť V záložce Komponenty jestliže zatrhneme Povolit různé schodiště, můžeme nastavovat parametry stupňů i podstupnice.

8 Styly předdefinovaných schodišť V záložce Rozšíření podesty jestliže zatrhneme Povolit různé schodiště, můžeme nastavovat rozšíření podesty, respektive, zda bude mít schodiště u podesty jalový a výstupní stupeň. Můžeme zde i měnit délku podesty.

9 Vysvětlení pojmů

10 ½ otočení je možno použít pouze v kombinaci se schodištěm Tvar U Vysvětlení pojmů

11 Jestliže zvolíme Typ otočení ½ nebo ¼ otočení, poté můžeme nastavit Styl točení. Vysvětlení pojmů

12 Vysvětlení pojmů U schodiště Tvar U a Točité máme možnost změnit orientaci pravotočivé levotočivé.

13 Vysvětlení pojmů A. Šířka schodišťového ramene B. Konstrukční výška D. Počet stupňů můžeme měnit v rozsahu daném pravidlem ve Správci stylů F. Šířka stupně - můžeme měnit v rozsahu daném pravidlem ve Správci stylů V Pravidlech výpočtů můžeme preferovat parametry ostatní se dopočítají.

14 Vkládání schodiště Jestliže nadefinujeme všechny potřebné parametry, můžeme schodiště ložit do výkresu. Při vkládání je důležitý parametr Zarovnat. Určuje na jakou stranu se od zadávaných bodů schodišťová ramena vykreslují.

15 Editace schodiště Jestliže vykreslené schodiště vybereme a přes pravé tlačítko myši zvolíme Vlastnosti, můžeme schodiště v rámci možností upravit. Sešedlá pole upravit nejde např. Tvar a Typ otočení.

16 Editace schodiště Jestliže vykreslené schodiště vybereme a zvolíme pravým tlačítkem myší místní nabídku, máme hodně možností jak schodiště upravit. Bohužel není možné v rámci této lekce vysvětlit všechny možnosti. Volba Vlastnosti v místní nabídce umožňuje základní editaci.

17 Editace schodiště Další možností editace schodiště je uzlová editace. U vybraného schodiště se objeví modré uzly šipky a čtverečky. Pomocí šipek můžeme změnit směr schodiště, obrátit ho atd. Dále se u schodiště zobrazí šedá kolečka pro úpravu stylu točení a úpravu hran stupňů. Vybráním šedého kolečka se zobrazí další modré šipky a čtverečky. Toto je velice dobrý nástroj, neboť můžeme vytvořit opravdu hodně atypické schodiště do atypického schodišťového prostoru.

18 Shrnutí K dispozici je tedy návod step by step pro nastavení parametrů pro schodiště, jeho vložení do výkresu a jeho základní editaci. Není ale v možnostech tohoto návodu projít vše, co lze u schodiště nastavovat. Tento učební materiál je vytvořen v SW AutoCAD Architectural 2011 a CADKON DT

19 Zdroje 1. Software firmy Autodesk AutoCAD Architecture Software firmy Ab Studio Praha Krovy Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Ing. Zbyněk Svoboda Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
