Komplexní program Mřížové rošty

Transkript

1 Komplexní program Mřížové rošty

2 Obsah Divize MEA Metal Applications součást uskupení MEA Group MEA Meisinger s.r.o. Domažlická Plzeň Česká republika Tel.: Fax: Omyly a technické změny vyhrazeny. Stav: leden 2010 Vaše náměty a připomínky zasílejte na adresu naší redakce info@cz.mea.de 2 Obsah

3 Obsah Reference strana 2 Obecné strana 4 Normy / Zinkování strana 5 Lisované rošty / Plné rošty strana 6 Nerezové rošty / Svařované rošty SP strana 7 Výrobní program - lisované rošty P strana 8 / 9 Výrobní program - plné rošty / nerezové rošty strana 10 Výrobní program - svařované rošty SP strana 11 Rámy strana 12 Protiskluzová úprava strana 13 Speciální aplikace strana 14 / 15 Regálové rošty strana 16 / 17 Schodišťové stupně MEAstep XSL strana 18 / 19 Schodišťové stupně MEAstep XXL strana 20 Schodišťové stupně MEAstep atypické rozměry, spirálové schody strana 21 Normované MEAstep stupně P strana 22 Normované MEAstep stupně SP strana 23 Průmyslové rošty P strana 24 Průmyslové rošty SP strana 25 Normované mřížové rošty strana 26 / 27 Příslušenství / Spojky a upevňovací prvky pro mřížové rošty.. strana 28 / 29 Rošty z plechových profilů / rošty k odvodňovacím žlabům strana 30 Statika / Měření strana 31 Tabulka zatížení roštů typu P strana 32 / 33 Tabulka zatížení těžkých roštů typu P strana 34 Tabulka zatížení roštů typu P - vysokozdvižný vozík strana 35 Tabulka zatížení svařovaných roštů typu SP strana 36 / 37 Rychlá orientace v prospektu strana 38 Faxový formulář strana 39 Obsah 3

4 Všeobecně Historie Firma MEA vznikla v roce 1886 jako zámečnictví. Díky svým inovačním výrobkům pro racionální výstavbu se stala v oboru stavebnictví dodavatelem mezinárodního významu. MEA Metal Applications má dlouholeté zkušenosti s výrobou mřížových roštů. Mřížové rošty vyrábí již od roku Splňuje vysoké požadavky na kvalitu týkající se plánování, výroby a odbytu mřížových roštů a představuje jeden z vedoucích podniků v oboru. Mřížové rošty nosný profil výplňový profil olemování roštu plochá ocel U profil Mřížové rošty jsou nosné prvky, plošně formované s mnoha průchozími otvory v pravidelném uspořádání. Skládají se ze svisle, paralelně uspořádaných nosných profilů, které jsou překříženy výplňovými profily. Vnější ukončení tvoří obvodový lem. Schodišťové galerie, pracovní plošiny, fantazii projektantů a stavebníků se při použití mřížových roštů nekladou (téměř) žádné hranice. Jejich transparentní vzhled propůjčuje stavbám nezaměnitelný vzhled. Mřížové rošty nabízí nespočetné kompoziční možnosti, nechávají prostor pro estetiku a přesvědčují svými kombinacemi s jinými materiály. Mřížové rošty jsou univerzálně použitelné. Najdete je v průmyslových stavbách, veřejných a soukromých objektech a v zemědělství. Ke klasickým oblastem použití patří jak vybavení průmyslových výrobních hal a zařízení, tak bytová výstavba, kryty sklepních světlíků, topení nebo otvorů klimatizačních zařízení. 4 Všeobecně

5 Nejvyšší kvalita díky vlastní technice zinkování K výrobě mřížových roštů samozřejmě patří i perfektní povrchová ochrana. Žárové zinkování je nejlepší ochranou ocelových konstrukčních prvků proti korozi. MEA se může v této oblasti opřít o dlouholeté zkušenosti. MEA Metal Applications dnes provozuje dvě pozinkovny se sídlem v Aichachu (Německo) a Plzni (Česká republika). Zde jsou zinkovány nejen mřížové rošty a ostatní produkty skupiny MEA. Zinkovna je optimálně vytížena i díky početným zakázkám externích zákazníků. Naše moderní zinkovny se mohou pyšnit širokým rozsahem výkonům a nadstandardním servisem.ten již začíná kvalifikovaným poradenstvím v přípravném stádiu a pokračuje následnými pracemi dle domluvy, jako např. vrtání závitů, umisťování šroubů atd. U nás mají prioritu rozsáhlá a komplexní řešení. Proces zinkování: Žárové zinkování je proces, při kterém je ocel po příslušném předběžném zpracování (odmaštění) ponořením do kapalné taveniny zinku legována na povrchu a potažena zinkem. Zinkový povlak vytvoří slitinu s ocelí. Je neoddělitelně spojen s ocelí a tím je vhodný pro všechny vnitřní a vnější plochy. Odolnost pozinkování závisí na podmínkách, kterým je vystavena. Zahrnuje období od 20 do 40 let, podle podmínek prostředí a atmosféry. Normy / Zinkování Potvrzená kvalita Náš management jakosti splňuje požadavky normy DIN EN ISO 9001:2000 Mřížové rošty MEA jsou vyrobeny z oceli S 235 JR a jsou žárově pozinkovány v lázni podle DIN EN ISO Rozměry a výroba následuje podle směrnic zajištění jakosti pro mřížové rošty RAL-GZ 638. Všechny svařovací práce jsou provedeny podle DIN : , třída A Shrnutí: Žárové pozinkování je nejlepší systém k ochraně oceli proti korozi. Nabízí velký počet reálných předností, které ocení každý zákazník: trvanlivé odolné bezúdržbové katodově chráněné časově úsporné spolehlivé cenově výhodné optimální, i v dutých prostorách a na hranách snadno kontrolovatelné dobře vypadající a ekologické Normy / Zinkování 5

6 Obecné Lisované rošty nosný profil výplňový profil Výplňové profily jsou nalisovány pod vysokým tlakem do zářezů v nosných profilech. Vysoký tlak a zářezy v nosných profilech zajišťují pevnost a odolnost mřížových roštů proti zkrutu. Výrobní metoda zajišťuje stejnoměrný a přesný rozměr ok. Nosné profily rozdělují zatížení na podpěry. Výplňové profily částečně přebírají rozdělení zatížení a zajišťují stabilitu. Olemování roštu je s nosnými a výplňovými profily bodově svařeno. Používá se plochá ocel (např.: průmyslové/schodišťové mřížové rošty) a U profily (normované mřížové rošty). Výrobní program viz strana 8 / 9 Plné rošty nosný profil výplňový profil Plné rošty jsou vyrobeny stejným postupem jako lisované rošty. Nosné a výplňové profily jsou pod vysokým tlakem nalisovány k sobě, mají stejnou výšku a zářez mají až ke středu profilu. Díky stejnému vzhledu na obou stranách jsou tyto plné rošty velmi vhodné zejména pro výplně zábradlí, jako obložení fasády, zavěšené podhledy, dělicí příčky atd. Za nosné profily jsou pokládány ty, které na obou koncích doléhají na nosnou spodní konstrukci a jejichž spodní strana je bez zářezu. Olemování roštu je s nosnými a výplňovými profily bodově svařeno. Používá se plochá ocel. Výrobní program viz strana 10 6 Obecné

7 Rošty z nerezové oceli Obecné Rošty z nerezové oceli jsou vyrobeny stejným postupem jako lisované rošty. Jsou vyrobeny z nerezové oceli s číslem materiálu (V2A) a mořeny v lázni. Pasivní vrstva vytvořená mořením je odolná vůči vodě, vodní páře, vzdušné vlhkosti, pokrmovým kyselinám rovněž i slabým, organickým a anorganickým kyselinám. Z toho vyplývají rozmanité možnosti použití jako např.: Použití v potravinářském průmyslu, při výrobě nápojů, ve farmaceutickém a kosmetickém průmyslu, při chemické výrobě nástrojů, atd. Na základě jejich stejnoměrného a krásného povrchu jsou rošty z nerezové oceli vhodné zejména pro estetickou architekturu. nosný profil výplňový profil Výrobní program viz strana 10 Svařované lisované rošty SP Svařované lisované rošty jsou vyrobeny z oceli S 235 JR a žárově pozinkovány v lázni. Výplňové profily z kroucené čtyřhranné oceli jsou pod vysokým tlakem vtaveny při jednom pracovním postupu do neoslabených nosných profilů a současně elektricky svařeny. Po svaření všech bodů křížení vznikne pevná a vůči zkrutu odolná mřížová struktura zarovnaná s povrchem, s maximální odolností a optimálním rozdělením zatížení. Jako olemování roštu se používají vroubkované pásy a plochá ocel. nosný profil výplňový kroucený drát Výrobní program viz strana 11 Fotografie na této straně s laskavým souhlasem PR Agentur Eberhard B. Starosta. Obecné 7

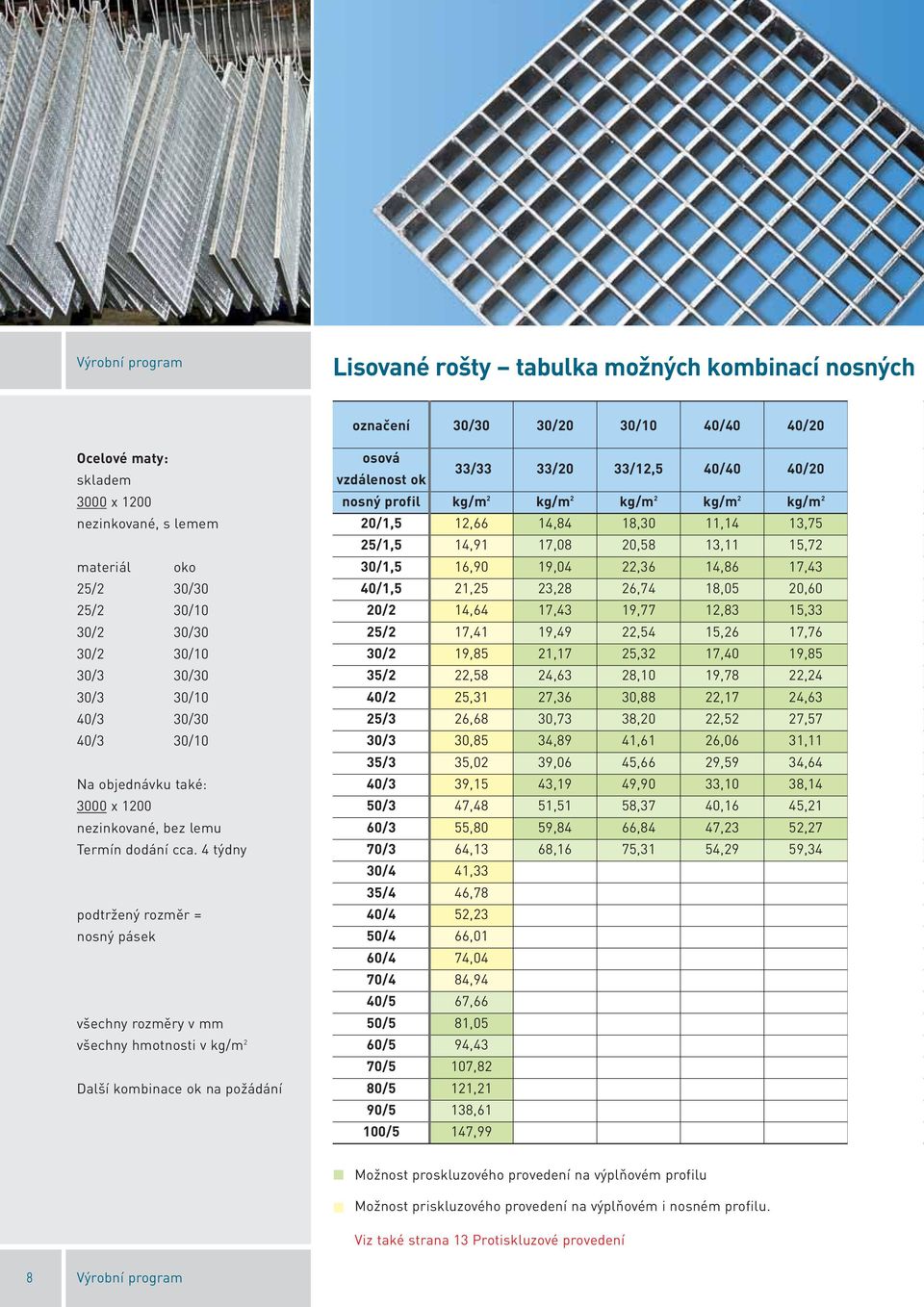

8 Výrobní program Lisované rošty tabulka možných kombinací nosných označení /10 40/40 40/20 Ocelové maty: skladem 3000 x 1200 nezinkované, s lemem materiál oko 25/2 0 25/2 30/ / /10 40/3 0 40/3 30/10 Na objednávku také: 3000 x 1200 nezinkované, bez lemu Termín dodání cca. 4 týdny podtržený rozměr = nosný pásek všechny rozměry v mm všechny hmotnosti v kg/m 2 Další kombinace ok na požádání osová vzdálenost ok 33/33 33/20 33/12,5 40/40 40/20 nosný profil kg/m 2 kg/m 2 kg/m 2 kg/m 2 kg/m 2 20/1,5 12,66 14,84 18,30 11,14 13,75 25/1,5 14,91 17,08 20,58 13,11 15,72 30/1,5 16,90 19,04 22,36 14,86 17,43 40/1,5 21,25 23,28 26,74 18,05 20,60 20/2 14,64 17,43 19,77 12,83 15,33 25/2 17,41 19,49 22,54 15,26 17,76 19,85 21,17 25,32 17,40 19,85 35/2 22,58 24,63 28,10 19,78 22,24 40/2 25,31 27,36 30,88 22,17 24,63 25/3 26,68 30,73 38,20 22,52 27,57 30,85 34,89 41,61 26,06 31,11 35/3 35,02 39,06 45,66 29,59 34,64 40/3 39,15 43,19 49,90 33,10 38,14 50/3 47,48 51,51 58,37 40,16 45,21 60/3 55,80 59,84 66,84 47,23 52,27 70/3 64,13 68,16 75,31 54,29 59,34 30/4 41,33 35/4 46,78 40/4 52,23 50/4 66,01 60/4 74,04 70/4 84,94 40/5 67,66 50/5 81,05 60/5 94,43 70/5 107,82 80/5 121,21 90/5 138,61 100/5 147,99 Možnost proskluzového provedení na výplňovém profilu Možnost priskluzového provedení na výplňovém i nosném profilu. Viz také strana 13 Protiskluzové provedení 8 Výrobní program

9 profilů a ok 20/20 20/10 20/30 60/30 30/60 výplňový profil lemování roštu rám 20/20 20/12,5 20/33 66/33 33/66 v / š / t kg/m 2 kg/m 2 kg/m 2 kg/m 2 kg/m 2 mm Detaily mm 20,63 23,82 18,10 8,62 10,84 8/1,5 U-Profil* 23/ 24,29 27,48 21,70 9,88 13,02 8/1,5 U-Profil* 28/ 27,33 30,47 24,93 11,05 15,09 8/1,5 U-Profil* 33/ 34,28 37,52 31,93 13,50 19,36 8/1,5 U-Profil* 43/ 23,71 27,37 22,11 9,77 13,17 8/1,5 U-Profil* 23/ 28,23 32,08 26,82 11,33 15,94 8/1,5 U-Profil* 28/ 32,72 35,74 30,08 12,69 18,42 8/1,5 U-Profil* 33/ 37,24 40,26 34,52 14,22 21,15 8/1,5 plochá ocel 35/3 38/ 41,75 44,78 38,95 15,76 23,88 8/1,5 U-Profil* 43/ 44,26 47,20 38,66 17,85 23,86 10/2 plochá ocel 25/3 28/ 51,09 53,87 46,00 20,25 28,03 10/2 plochá ocel 33/ 57,67 60,54 52,86 22,65 32,19 10/2 plochá ocel 35/3 38/ 64,47 67,21 59,33 25,03 36,33 10/2 plochá ocel 40/3 43/ 78,07 80,55 72,70 19,82 44,65 10/2 plochá ocel 50/3 53/40/3 91,68 93,89 86,07 34,62 52,98 10/2 plochá ocel 60/3 63/40/3 105,28 107,23 99,43 39,41 61,30 10/2 plochá ocel 70/3 73/40/3 61,14 27,46 37,17 12/3 plochá ocel 30/4 33/ 69,90 30,60 42,62 12/3 plochá ocel 35/4 38/ 78,65 33,74 48,07 12/3 plochá ocel 40/4 43/ 99,03 42,89 60,46 12/3 plochá ocel 50/4 53/40/3 113,66 46,30 69,88 12/3 plochá ocel 60/4 63/40/3 131,17 52,58 80,78 12/3 plochá ocel 70/4 73/40/3 100,09 44,96 60,85 15/4 plochá ocel 40/5 43/ 121,59 52,67 74,24 15/4 plochá ocel 50/5 53/40/3 143,09 60,38 87,62 15/4 plochá ocel 60/5 63/40/3 164,58 68,09 101,11 15/4 plochá ocel 70/5 73/40/3 186,08 77,02 114,40 15/4 plochá ocel 80/5 85/50/4 211,45 83,98 131,22 15/4 plochá ocel 90/5 229,07 91,22 141,17 15/4 plochá ocel 100/5 105/50/4 Možné dělení ok (osa/osa) v nosném směru odpovídá příslušnému násobku 11, 20 a 33 mm. Možné dělení ok (osa/osa) ve výplňovém směru odpovídá příslušným násobkům 11, 12,5, 20, 33 mm Maximální rozměry roštů jsou odvislé od kombinace nosného prutu a daného oka roštu. V případě doplňujících dotazů se na nás neváhejte obrátit. * Lemování možné také plochým páskem 9

10 Výrobní program Plné rošty tabulka možných kombinací nosných profilů a ok Za nosné profily jsou pokládány ty, které na obou koncích doléhají na nosnou spodní konstrukci. Přípustná zatížení odpovídají 80% hodnot zatížení lisovaných roštů. označení osové rozteče ok nosný/ výplňový p. 25/2 35/2 40/2 35/3 40/3 50/3 60/3 0 33/33 kg/m 2 25,14 29,17 35,20 40,23 42,38 51,15 58,46 73,07 87,68 30/40 33/44 kg/m 2 22,40 25,98 31,35 35,83 37,60 45,38 51,86 64,82 77,79 30/60 33/66 kg/m 2 19,26 22,34 26,96 30,81 32,13 38,78 44,32 55,40 66,47 40/30 44/33 kg/m 2 22,40 25,98 31,35 35,83 37,60 45,38 51,86 64,82 77,79 40/40 44/44 kg/m 2 19,65 22,79 27,51 31,44 32,81 39,60 45,26 56,57 67,89 40/60 44/66 kg/m 2 16,51 19,15 23,11 26,41 27,35 33,00 37,72 47,15 56,58 60/30 66/33 kg/m 2 19,26 22,34 26,96 30,81 32,13 38,78 44,32 55,40 66,47 60/40 66/44 kg/m 2 16,51 19,15 23,11 26,41 27,35 33,00 37,72 47,15 56,58 lem 25/3 35/3 40/3 35/3 40/3 50/3 60/3 Další rozměry ok na požádání. Maximální výrobní rozměry: Směr nosného profilu max mm Směr výplňového profilu max mm Hodnoty zatížení na úrovni 80% lisovaného roštu (viz strana 32 /33) Nerezové rošty tabulka možných kombinací nosných profilů a ok všechny rozměry v mm všechny hmotnosti v kg/m 2 označení rozteče ok nosné profily 20/2 25/2 40/2 0 33/33 kg/m 2 13,5 16,2 18,9 24,2 30/10 33/12,5 kg/m 2 18,2 20,9 23,6 28,9 20/20 20/20 kg/m 2 21,7 25,9 30,2 38,7 lem 20/2 25/2 40/2 Další kombinace ok na požádání Maximální výrobní rozměry: Směr nosného profilu max mm Směr výplňového profilu max mm Hodnoty zatížení jsou shodné s lisovanými rošty (viz strana 32 / 33) Nosný a/nebo i výplňový profil možný v protiskluzovém provedení Viz také strana 13 Protiskluzové provedení 10 Výrobní program

11 Odporově svařované rošty SP tabulka možných kombinací nosných prutů a ok Výrobní program označení rozteče ok nosné profily 25/2 25/3 30/4 35/2 35/3 35/4 40/2 40/3 40/4 50/2 50/3 50/4 34,3/38,2 kg/m 2 15,9 21,5 18,4 25,2 34,3 21,5 29,8 39,3 23,6 32,8 44,3 29,8 41,1 54,3 34/76 34,3/76,4 kg/m 2 14,1 19,7 16,6 23,4 32,0 19,7 28,0 37,0 21,8 31,0 42,1 30,0 39,3 52,1 výplňový profil Ø mm 4,7 4,7 4,7 4,7 5,8 4,7 4,7 5,8 4,7 4,7 5,8 4,7 4,7 5,8 lem plochý pásek mm 25/3 25/3 30/4 35/3 35/3 35/4 40/3 40/3 40/4 50/3 50/3 50/4 rám v/š/s mm 28/ 28/ 33/ 33/ 33/ 38/ 38/ 38/ 43/ 43/ 43/ 53/40/3 53/40/3 53/40/3 SP matny: surové / nepozinkované, bez lemu na kratších stranách 6100 x 1000 Tnosný p. oko 25/2 25/3 40/2 40/3 rovněž k dodání 3050 x 1000 podtržený rozměr = nosný pásek Maximální výrobní rozměry: V nosném směru max.3050 mm Ve výplňovém směru max.1000 mm Protiskluzová úprava možná jen na nosném profilu. Viz také strana 13 Protiskluzové provedení všechny rozměry v mm všechny hmotnosti v kg/m 2 Další kombinace ok na požádání Výrobní program 11

12 Rámy Vnější rozměry Rámy jsou z výroby opatřeny zedními kotvami. Pro normované mřížové rošty platí: Vnější rozměry mřížového roštu jsou vždy o 10 mm menší než vnější rozměry rámu. Na přání jsou rámy dodány s nebo bez zední kotvy nebo s otvory popř. zápustnými otvory. Rámy Rámy se vyrábějí ze sendzimírově pozinkované ocelové pásky (jen u normovaných mřížových roštů) nebo žárově pozinkovaného úhelníkového profilu. v / š / t = výška / šířka / tloušťka oceli (viz rozměry na straně 9) Vyseknutí jako zední kotva jen u normovaných mřížových roštů Zední kotva 40 / 20 / 2 ve vzdálenosti 500 mm 2 Výška roštu Pro materiál rámu 23 / 16 / 2 28 / 16 / 2 33 / 16 / 2 38 / 16 / 2 43 / 16 / 2 Pro materiál rámu 23 / 30 / 3 28 / 30 / 3 33 / 30 / 3 38 / 30 / 3 43 / 30 / 3 3 Výška roštu Zední kotva 80 / 20 / 3 ve vzdálenosti 500 mm Výška roštu Pro materiál rámu 53 / 40 / 3 63 / 40 / 3 73 / 40 / 3 85 / 50 / / 50 / Rámy

13 Protiskluzová úprava Protiskluzová úprava Pro normální použití je provedení kovových roštů dostatečně protiskluzné. Kde však existuje nebezpečí pádu (úrazu) při styku s kluznými hmotami, např.: nečistota, oleje, tuky, voda, led, potraviny apod., jsou kladeny vyšší požadavky na protiskluzové provedení. Pro docílení vyšší úrovně protiskluzového provedení jsou k dispozici mřížové rošty s úpravou na nosných a/nebo výplňových profilech. Aby byly splněny tyto vyšší požadavky, jsou mřížové rošty MEA co se týká jejich protiskluzných vlastností, testovány podle ustanovení BGR 181 Podlahy v pracovních prostorách a pracovních oblastech s nebezpečím uklouznutí a DIN Zkouška podlahových krytin; stanovení protiskluzného charakteru; pracovní prostory a pracovní oblast se zvýšeným nebezpečím uklouznutí; pochůznost; nakloněné roviny. Tyto zkoušky byly provedeny institutem Technical and Test Institute for Constructions Prague, pobočka Plzeň. Výsledky zkoušek jsou shrnuty v následující tabulce. Příslušná osvědčení na vyžádání rádi předložíme. Protože provedení protiskluzu není závislé na výšce nosného profilu, odpovídají vyšší nebo nižší mřížové rošty těm, které jsou uvedeny v tabulce. Klasifikační skupiny. Příklad: GiRo /2 Výplňový profil protiskluzový ~ R 12 Lisované rošty Velikost Nosný Protiskluzová Skupina Skupina hodnocení, ok profil úprava hodnocení protis- výtlačné prostokluzové úpravy rové síly 0 Nosný profil R 11 V 10 0 Výplňový profil R 12 V 10 0 Nosný a výplňový profil R 12 V 10 0 Nosný profil R 11 V 10 0 Výplňový profil R 12 V 10 0 Nosný a výplňový profil R 12 V /4 Nosný a výplňový R 11 V 10 30/10 30/4 Výplňový profil R 11 V /4 Nosný a výplňový profil R 12 V /5 Výplňový profil R 12 V 10 30/10 Výplňový profil R 12 V 10 30/10 Výplňový profil R 11 V 10 Odporově svařované rošty SP Nosný profil R 11 V 10 Nosný profil R 12 V 10 Protiskluzová úprava 13

14 Speciální aplikace Nástavbové díly Komplexní stavby vyžadují individuální řešení. Zde jsou na denním pořádku speciální vyhotovení s atypickými rošty. Přes veškerou rozmanitost stojí stále na prvním místě požadavky zákazníka. Například pokud jde o realizaci s ohledem na uložení či upevnění roštů, co se týká protiskluzové úpravy či přístupu světla popř. vzhledu ok. Podle případu aplikace jsou mřížové rošty zpracovány s dodatečnými díly, jako jsou podlahová lišta, zesilovací profily, úhelníky, výřezy, destičky, lamely nebo jiné zvláštnosti např. bezpečnostní nástupní hrany, otvory nebo lamely k našroubování. (1) Okopová lišta (1) Zesílené a zvýšené olemování okraje nahoru brání přepadání předmětů u pochůzných roštů. (2) Zesílení / zvednutí (2) Zesílené a zvýšené olemování okraje dolů, pro docílení požadované stavební výšky nebo pro náhradu chybějící podpěry (např. u světlíků). (3) Vyseknutí (3) Výřez nosných profilů v oblasti uložení pro docílení požadované stavební výšky. Je nutné vzhledem k vybrání na nosném prutu prověřit nosnost. (4) Úhelník (4) Navařené destičky s otvorem nebo podélným otvorem k upevnění mřížového roštu na spodní konstrukci, například u pochůzných mřížových roštů. Prosím, zeptejte se. Kompetentní technické poradenství je u nás samozřejmostí. 14 Speciální aplikace

15 Nástavbové díly Speciální aplikace Plíšky (5) Navařené plíšky s vývrtem nebo podlouhlým otvorem pro upevnění roštu ke konstrukci, např. u přejezdných roštů. (5) Patky (6) Navařené patky, například jako zábrana proti posunu. (6) Přířezy MEA vyrábí ocelové mřížové rošty také s rovnými nebo kruhovými přířezy a výřezy. Velmi často je potřeba tvar roštu přizpůsobit charakteru konstrukce či prostředí, kde se rošty používají. Rošty mohou lemovat tvarově nepravidelná zařízení či jen plnit požadavky architektů na vzhled a tvar. V těchto případech se navrhují rošty různých tvarů a provedení, s kruhovými výřezi či otvory přesně dle zadání a přání našich zákazníků. Firma MEA dokázala svoji kompetentnost na celé řadě významných projektů. Speciální aplikace 15

16 Regálové rošty Regálové rošty MEA jsou vyráběny z oceli S 235 JR a žárově pozinkovány. Rošty pro regály a logistická centra Ocelové mřížové rošty se již dlouhou dobu využívají jako výplně regálů, kde mohou plně využít svoje přednosti: vysoká nosnost, vhodné jak pro bodové tak plošné zátěže dlouhodobá protikorozní ochrana, žárový zinek jednoduchá, rychlá montáž, integrovaná ochrana proti sesunutí, bez nutnosti použití dalšího zabezpečení Uskladněné zboží jednoduše pod roštem viditelné Možné nasazení centrálních hasicích sprinklerů, plocha roštu je až z až 90% průchodná MEA nabízí pro každý Váš požadavek odpovídající optimální řešení! MEA-Regálové moduly modulové uspořádání: regálový modul 750 kg regálový modul 750 kg regálový modul 750 kg 2250 kg / pole MEA-regálové moduly jsou lisované rošty s nosnými pruty kolmými na dva integrované zesílené profily, které leží mezi traversami regálu a rozdělují bezprostředně zátěž s absolutní jistotou.tím je použitý materiál optimálně a plně využit a překvapení v podobě nečekaného selhání stability roštů je tím zcela vyloučeno. Hlavní výhodou těchto roštů je možnost modulového uspořádání. Nosnost každého roštu do šířky 890 mm je 750 Kg (typová zkoužka). Maximální možné zatížení pro regálové pole se jednoduše vypočítá z počtu v něm zabudovaných MEA regálových modulů. regálový modul 750 kg 750 kg 750 kg 750 kg regálový modul regálový modul regálový modul regálový modul regálový modul regálový modul regálový modul regálový modul 750 kg 750 kg 750 kg 750 kg 750 kg 3000 kg / pole 3750 kg / pole dimenzování Příklad: Velikost regálového pole = 2700 x 1100 mm Zatížení = 3500 kg / pole Předepsaná nosnost / kg / 750 kg = 4,66 Hodnotu zaokrouhlit ~ 5 šířka regálového pole / zaokrouhlená hodnota 2700 mm / 5 výsledná délka modulu = 540 mm výsledek: MEA-regálový modul ks v regálovém poli Dimenzování tradičních regálových roštů s úhelníky pro zavěšení mezi Travezami nebo s přesahy pro ochranu proti posunutí, je závislé na hloubce regálu a požadovaném zatížení. Co se týká použitého materiálu nosných pásků, ok roštu či celkového řešení pro Vaše regály, můžete u MEA počítat pro Vaše požadavky vždy s nejoptimálnějším řešením. 16 Regálové rošty

17 Regálový modul nosný pásek souběžně s traverzami Regálové rošty Detail integrovaný zesílený profil a současně ochrana proti posunu Traverza Regálový rošt s úhelníky pro zavěšení mezi travezy veškeré nosné pásky jsou k úhelníku pevně navařeny úhelník pro zavěšení Traverza Regálový rošt s přesahem pro ochranu proti posunutí přesahující navařený plochý pásek jako ochrana proti posunu ochrana proti posunu Traverza Regálové rošty 17

18 Inovace 2009 patentováno MEAstep XSL MEAstep XSL Stupně a podesty další stupeň evoluce Provedení dle DIN Nášlapná hrana MEA stanovuje nové standarty v konstrukci schodnic Zcela inovativní výrobní program MEAstep XSL schodišťových stupňů a podest spojuje lehkost, bezpečnost a stabilitu. Vše pak doplňuje odpovídající optický vzhled podtržený originální koncepcí nosné struktury roštu. Boční profil s předvrtanými otvory podle normy. Ochrana proti korozi dle DIN EN ISO 1461 Výroba dle platných norem pro schodišťové stupně DIN s odpovídající dvojitě děrovanou nášlapnou hranou a bočními profily s předvrtanými otvory pro uchycení na nosné konstrukci. MEAstep XSL vyniká v: X = bezpečnosti protiskluzná třída R11 standartem; S = stabilitě nosnost dle platných L = lehkosti jednotný nosný profil pro všechny velikosti a tím pádem menší váha roštu při montáži. Třída protiskluzu R 11, (možné také R13) Přípustné zatížení dle DIN EN ISO Všechny tyto výhody získáte v konstrukčně shodném provedení v celém výrobní spektru od mm. Mimo tyto rozměry nabízíme již osvědčené samonosné schodnice MEAstep XXL a to až do rozteče 3000 mm. odpovídající vzhled (výplňový profil křížem ke směru chůze) také u oka 30/10 Díky nové patentované nosné struktuře a z toho vyplývající zesílené nášlapné hraně je vertikální hodnota mezi dvěma stupni ve většině případů <= 12 cm Zcela nová konstrukce schodnic MEAstep XSL umožňuje shodný rastr ok u schodnic a podest současně. 18 MEAstep XSL

19 MEAstep XSL dle DIN délka šířka š váha váha v mm v mm n za kus oko za kus oko MW 0 MW 30/ ,6 kg 3,1 kg ,9 kg 3,5 kg ,1 kg 3,7 kg ,4 kg 3,9 kg ,7 kg 4,5 kg ,0 kg 4,9 kg ,5 kg 4,2 kg ,9 kg 4,7 kg ,2 kg 5,2 kg ,5 kg 5,6 kg ,9 kg 4,8 kg ,4 kg 5,3 kg ,7 kg 5,8 kg ,1 kg 6,3 kg ,5 kg 5,5 kg ,0 kg 6,1 kg ,4 kg 6,7 kg ,8 kg 7,2 kg ,0 kg 6,0 kg ,5 kg 6,7 kg ,9 kg 7,3 kg ,3 kg 7,9 kg ,7 kg 6,9 kg ,3 kg 7,6 kg ,7 kg 8,3 kg ,2 kg 8,9 kg ,2 kg 7,4 kg ,8 kg 8,3 kg ,3 kg 9,0 kg ,8 kg 9,6 kg ,6 kg 9,3 kg ,2 kg 10,0 kg ,7 kg 10,7 kg ,2 kg 9,9 kg ,7 kg 10,8 kg ,3 kg 11,5 kg ,7 kg 10,6 kg ,3 kg 11,5 kg ,0 kg 12,3 kg MEAstep XSL Přípustné zatížení podle platných norem Zatěžovaná plocha (100 x 100 mm 2 50 x 50 mm 2 ) bezpečnostní hrana š Ø13 R6,5 20 R6, n 30 MEAstep XSL 19

20 MEAstep XXL schodišťové mřížové MEAstep XXL schodišťové rošty vzdáleností opěr až 3000 mm MEAstep XXL schodišťové mřížové rošty musí podle záruky jakosti RAL-GZ 638 na své nástupní hraně přenášet následující zatížení: U délky roštu maximálně do 1200 mm je určena zátěž 1,5 kn (u veřejných staveb 2,0 kn) středově, působící na dosedací plochu 100 x 100 mm. U šířky ramen větší než 1200 mm je započteno několik bodových zatížení po 1,5 kn (popř. 2,0 kn), rozdělených na dosedací plochy vždy po 100 x 100 mm, současně působících podélně na nástupní hranu ve vzdálenostech 600 mm. Počet současně působících jednotlivých zátěží vyplývá z podílu vzdálenosti opěr (šířka ramene) / 600 [mm]. Tato hodnota se zaokrouhlí na celá čísla. Prohnutí přitom nesmí překročit 1/300 vzdálenosti opěr, avšak maximálně 6 mm. pohled A pohled shora nástupní hrana světlá rozteč Vzdálenost opěr Aby byla tato zatížení garantována, je u schodišťových mřížových roštů MEAstep XXL pro velké vzdálenosti opěr integrována vysoce stabilní nosná konstrukce z U- ocelového profilu. Samozřejmě jsou schodišťové mřížové rošty MEAstep XXL podle DIN provedeny s dvojitě děrovanou bezpečnostní nástupní hranou a bočním olemování z ploché oceli s otvory k upevnění na konstrukci schodiště. Stupně jsou vyrobeny z oceli a žárově pozinkovány v lázni podle DIN EN ISO MEAstep XXL schodišťové rošty se vyrábí ve velikostech od 270 x 1600 do 400 x 3000 mm (š x d) s velikostí ok 0 nebo 30/10. Na přání mohou být nosné a/nebo výplňové profily vyrobeny v protiskluzovém provedení. 20 MEAstep XXL schodišťové mřížové

21 MEAstep atypické schodišťové rošty MEAstep atypické a točié schody Jsou vyrobeny stejným postupem jako lisované rošty. Jsou opatřené postranním upevňovacím profilem, bočním olemováním z ploché oceli s otvory k upevnění na konstrukci schodiště. Na schody jsou kladeny vyšší požadavky ohledně bezpečnosti proti skluzu. MEAstep schodišťové mřížové rošty MEA jsou proto vždy vyrobeny s dvojitě děrovanou bezpečnostní nášlapnou hranou. Kromě zvýšené bezpečnosti tak získávají schodišťové stupně i větší stabilitu. Výrobní možnosti: Velikost ok: 30/10; 0; 20/20 Nosný profil: až 50/3 Šířky ramene: do 1,60 m Na přání mohou být nosné a/nebo výplňové profily vyrobeny v protiskluzovém provedení. Hloubka stupně Rozměr n do do do od bezpečnostní nástupní hrana, dvojitě děrovaná Výška h zajišťuje odpovídající statické požadavky. MEA vyrábí atypické schodišťové mřížové rošty různých forem a velikostí, také schodišťové podesty s bezpečnostní nástupní hranou a upevňovacím profilem. Poptejte! MEAstep trapézové rošty Jsou vyrobeny stejným postupem jako lisované rošty. Oko 0 na osu stupně, nosný profil v kratším směru, olemování z 70/5 včetně upevňovací trubky 127,4 x 4,5 mm. Samozřejmě dodáváme trapézové schodišťové rošty bez zinku nebo pozinkované, na přání i bez ochranné trubky. Podle přání zákazníka jsou možné různé velikosti ok. Poptejte! MEAstep atypické a točié schody 21

22 MEAstep schodnice typ P Lisovaný rošt s dvojitě děrovanou bezpečnostní nástupní hranou a upevňovacím profilem, žárově pozinkovaný v lázni, vzájemně zalisované profily. MEAstep schodnice typ P Provedení podle DIN Ochrana proti korozi podle DIN EN ISO 1461 Klasifikační skupina protiskluzové provedení R 12 Přípustné zatížení podle DIN EN ISO Vysoká bezpečnost při plánování a zpracovávání Podle DIN / oko 0 Délka Šířka Výška/šířka nosného n Hmotnost v mm v mm profilu v mm na kus /1, ,6 kg /1, ,0 kg /1, ,4 kg ,6 kg ,1 kg ,7 kg ,2 kg ,8 kg ,4 kg / ,3 kg / ,0 kg / ,7 kg / ,9 kg / ,7 kg / ,5 kg / ,9 kg / ,9 kg / ,9 kg podle DIN / oko 30/ ,8 kg / ,0 kg bezpečnostní nástupní hrana, dvojitě děrovaná Detail: Postranní uložení nosného profilu.vysoká bezpečnost díky přímo dosedajícím nosných profilům na výseky v bočnici! MEAstep schodnice typ P

23 MEAstep schodnice typ SP Odporově svařované rošty SP s dvouřadě děrovanou protiskluzovou nášlapnou hranou a bočními profily s předvrtanými otvory pro uchycení na ocelové konstrukci, žárově zinkované v lázni, všechna křížení nosných a výplňových prutů svařena. délka v mm šířka š v mm výška nosného profilu/síla v mm n Hmotnost na kus /2 40/2 40/ ,0 4,5 5,0 5,1 5,7 6,3 7,9 8,9 9,9 8,7 9,7 10,8 MEAstep schodnice typ SP Provedení dle DIN Ochrana proti korozi dle DIN EN ISO 1461 Třída protiskluzu R 10 Nášlapná hrana š Přípustné zatížení dle DIN EN ISO h n MEAstep schodnice typ SP 23

24 Průmyslové mřížové rošty Lisovaný rošt s olemováním plochou ocelí, oko 0, celková výška 30mm, žárově pozinkovaný v lázni, vzájemně zalisované profily. U zatížitelnosti tvoří základ maximální průhyb 1/200 vzdálenosti opěr, maximálně však 4 mm. Kolové zatížení týkající se zatížení na 200 x 200 mm. Nosný profil v krátkém směru Vnější rozměry mřížového roštu v mm Výška nosného profilu/ tloušťka nosného profilu v mm Přípustné plošné zatížení kn/m 2 Přípustný kolový tlak kn Hmotnost v kg Průmyslové mřížové rošty Specialita od MEA: Jistota správného položení U průmyslových mřížových roštů o rozměru 1000 x 1000 mm je do sebe zapadajícími, vedle sebe ležicími rošty zajištěno, že nosný profil vždy doléhá na spodní konstrukci. Viz. obrázek níže. To odpovídá doporučením profesních organizací a DIN x x x x x 900 *1000 x x x x x x x x 900 *1000 x x 1000 Nosný profil v dlouhém směru 41,48 28,81 21,16 16,20 11,95 7,84 7,84 7,84 62,22 43,21 31,74 24,30 17,92 11,76 11,76 3,96 3,17 2,64 2,26 1,98 1,52 1,52 1,52 5,95 4,76 3,96 3,40 2,97 2,29 2,29 11,35 13,34 15,33 17,32 19,30 21,29 25,25 31,30 16,39 19,39 22,39 25,38 28,38 31,37 37,35 Riziko odpovědnosti vyloučeno: Nemůže dojít k nehodám díky nesprávně položeným roštům. Ochranná známka x x x x x 900 *1000 x x x x x x x 900 *1000 x x ,84 7,84 7,84 7,84 7,84 7,84 3,78 11,76 11,76 11,76 11,76 11,76 11,76 5,67 1,52 1,52 1,52 1,52 1,52 1,52 0,87 2,29 2,29 2,29 2,29 2,29 2,29 1,31 11,39 13,37 15,35 17,33 19,31 21,29 25,27 16,43 19,42 22,41 25,40 28,38 31,37 37,37 Průmyslový rošt bez rámu, oko 30/10 mm 1000 x x ,2 7,84 2,26 1,52 21,6 26,6 Podtržený rozměr je směr nosného profilu * Provedení s bezpečným položením 24 Průmyslové mřížové rošty

25 Průmyslové mřížové rošty SP Svařované lisované rošty jsou vyrobeny z oceli S 235 JR a žárově pozinkovány v lázni, všechny nosné a výplňové profily jsou vzájemně svařené. Vnější rozměry mřížového roštu v mm Velikost ok v mm Výška nosného profilu/ tloušťka nosného profilu v mm Hmotnost v kg 1000 x x x x x x 1000* 1000 x x x x x x ,9 11,8 13,5 15,1 17,0 18,7 20,3 21,9 27,4 36,5 44,6 54,0 Průmyslové mřížové rošty SP Plným svařením všech bodů křížících nosné a výplňové profily vznikne velmi pevný mřížový rošt s maximální odolností a optimálním rozdělením zatížení. Ideální k použití v průmyslu a strojírenství. Vnější rozměry mřížového roštu v mm Velikost ok v mm Výška nosného profilu/ tloušťka nosného profilu v mm Hmotnost v kg 1000 x x x x x x 1000* 1000 x x x x x x ,3 16,0 18,3 20,6 23,2 25,5 27,6 29,6 37,7 49,4 61,8 75,0 Podtržený rozměr je směr nosného profilu * Prosím, respektujte: Nosné profily musí doléhat na spodní konstrukci. Při pokládání je třeba bezpodmínečně zabránit záměně směru nosného profilu Průmyslové mřížové rošty SP 25

26 Normované mřížové rošty Vnější rozměr rámu v mm Velikost ok 0 20 mm výška Velikost ok 0 25 mm výška Velikost ok 0 30 mm výška 500 x x x x x x x x x x x x 500 Normované mřížové rošty 700 x x x x x x x x x x x x 600 Normované mřížové rošty, velikosti oka 0 mm Lisovaný rošt, s olemováním U profilem, celková výška 20, 25 nebo 30 mm, žárově pozinkovaný v lázni, pochozí. Každé křížení je nosné díky vzájemnému zalisování profilů. Mřížové rošty a rámy jsou dodávány samostatně. 800 x x x x x x x x x x x x x x x x x x x x x 600 Nosný profil je podtržený. Vnější rozměry mřížového roštu jsou vždy o 10 mm menší než vnější rozměry rámu. Velikost ok 0 mm 26 Normované mřížové rošty

27 Normované mřížové rošty Vnější rozměr rámu v mm Velikost ok 30/10 20 mm výška Velikost ok 30/10 25 mm výška Mřížový rošt z tahokovu 25 mm výška 1) Garážový rošt 0 v mm 500 x x x x 30 x x x x 30 x x 400 * 800 x x 30 x x x x 30 x x x x x x 25 x x 25 x 250 Normované mřížové rošty 800 x x x x x 25 x x x x 30 x 400 Normované mřížové rošty, 800 x x x 30 x 500 velikost ok 30/10 mm, 900 x x x x x x x x 40 x 600 mřížové rošty z tahokovu, garážové rošty, velikost ok 0 mm Lisovaný rošt, s olemováním U profilem, celková výška 20, 25 nebo 30 mm, žárově pozinkovaný v lázni, pochozí. Každé křížení je 1000 x 600 nosné díky vzájemnému zalisování 1050 x 425 * profilů. Mřížové rošty a rámy jsou 1100 x 400 dodávány samostatně x x x x x 600 1) Velikost ok 60/60, díky odsazeným nosným profilům vhodný pro rám 20 mm. Nosný profil je podtržený. Vnější rozměry mřížového roštu jsou vždy o 10 mm menší než vnější rozměry rámu. Velikost ok 30/10 mm Mřížový rošt z tahokovu Garážový rošt 0 mm Normované mřížové rošty 27

28 Příslušenství /Zajišťovací prvky Příslušenství / Zajišťovací prvky pro mřížové rošty MEA nabízí sortiment zajišťovacích prvků pro každou variantu ocelového roštu. Upevňovací prvky jsou vyrobeny z pozinkované oceli. Zobrazené upevňovací prvky jsou vhodné výlučně pro pochozí rošty. Pro případ přejezdných roštů doporučujeme navaření dodatečných plíšků či patek pro uchycení na konstrukci přímo na rošt. Závěsy Provedení alternativně pro lehké a těžké mřížové rošty, přesazené nebo zasazené, pro odklápění roštu Uzávěr na nástrčkový klíč Skládá se z uzávěru s navařenou příložkou a jazýčkem včetně nástrčkového klíče.slouží k uzamčení výklopných roštů. Pozinkovaná svorka s profilovou příložkou a šroubem. 20/20 Pouze pro oko 0, zajištění proti vyklouznutí a vyvěšení. 30/10 Délka šroubu 60 mm (pro výšku roštu do 30 mm) Délka šroubu 80 mm (pro výšku roštu do 50 mm) 0 28 Příslušenství /Zajišťovací prvky

29 Příslušenství /Zajišťovací prvky Pozinkovaná svorka s profilovou příložkou a šroubem. Jen pro velikost ok 0, zajištění proti vyklouznutí a vyvěšení. Délka šroubu 60 mm (výška roštu do 30 mm) Dvojitá svorka s talířovou příložkou a šrouby. Jen pro velikost ok 0, zajištění proti vyklouznutí a vyvěšení, pro spojení dvou roštů. Délka šroubu 60 mm (výška roštu do 30 mm) Svorka z nerezové oceli Pro velikost ok 30/10 nebo 0 mm. K upevnění mřížových roštů, zajištění proti vyklouznutí a vyvěšení. S příložkou a šroubem. pro velikost ok 30/10 pro velikost ok 0 Jsou možná jiná upevnění. Prosím poptejte! Příslušenství /Zajišťovací prvky 29

30 Rošty z plechových profilů/ kanálkové rošty Rošty z plechových profilů Rošty z plechových profilů vyrobené z pozinkovaného ocelového plechu se používají jako vkládací a překryvné rošty pro odvodňovací kanálky MEA. Díky svému použití jsou tyto rošty také označovány jako kanálkové rošty. Na přání budou rošty opatřeny názvem nebo Vaším logem. V délkách 500 nebo 1000 mm jsou možná mnohá provedení. Poptejte! 30 Rošty z plechových profilů/ kanálkové rošty

31 Statika Statika Vzdálenost opěr: Zpravidla je mřížový rošt považován za nosník o jednom poli. Pro dimenzování je relevantní světlá vzdálenost opěr. Minimální délka dosedu = výška roštu, ale minimálně 30 mm. Zatížení / plocha zatížení: A = opěra Fp = bodové zatížení [kn] Fv = plošné zatížení [kn/m 2 ] f = průhyb [mm] Plocha zatížení: Vnější rozměr mřížového roštu vzdál. opěr Statika / Rozměry Nosnost mřížových roštů je závislá na několika faktorech: materiálu (MEA používá ocel jakosti S 235 JR) nosném profilu (viz tabulky na stranách 8, 9, 10 a 11) (výplňové profily nejsou pro dimenzování směrodatné, slouží k rozdělení zatížení) velikosti ok (viz tabulky na stranách 8, 9, 10 a 11) vzdálenosti opěr zatížení plošné zatížení = plocha, na kterou působí definované zatížení, např.: u pojezdných mřížových roštů dotyková plocha jednoho kola. Dimenzování našich mřížových roštů se provádí podle normy pro řízení jakosti pro mřížové rošty RAL-GZ 638. Přepočítací tabulka: kg = kilogram t = tuna kp = kilopond (zastaralé) N = Newton dan = Dekanewton kn = Kilonewton 1 kg ~ 1 dan = 10 N = 1 kp 100 kg ~ 1 kn = 100 dan = N 1 t ~ 10 kn = dan = N Statika 31

32 Tabulka zatížení lisovaných roštů Nosný profil, výška x tloušťka [mm] Tabulka zatížení Tabulka zatížení pro lisované rošty s okem 33,3/33,3 mm Materiál ocel S235 JR (ST 37-2) Přípustné pnutí = 23,50 kn/cm 2 F P f = maximální zatížení [kn] silou působící ve středu zatěžované plochy o rozměru 200 x 200 mm, = průhyb [cm] při uvedeném plném zatížení F V = maximální zatížení [kn/m 2 ] u plošně a rovnoměrně rozloženého zatížení, f v = průhyb [cm] při uvedeném plném zatížení Uvedeny jsou charakteristické hodnoty (skutečná užitná zátěž). Dle RAL-GZ 638:09/08 tyto hodnoty obsahují následující faktory pro bezpečnostní rezervu výpočtu: Účinek γ Q = 1,5 Vlastnost materiálu γ Μ = 1,0 nepochozí pochůzné, s 1,5 kn, průhyb f 1/200 vzdálenosti opěr, maximálně však 0,4 cm nebude přitom překročen. Vzdálenost opěr [mm] /2 25/2 25/3 30/4 35/3 40/2 40/3 Fp 7,02 10,88 16,32 15,53 23,30 31,07 31,40 27,10 40,65 f 0,03 0,02 0,02 0,02 0,02 0,02 0,02 0,02 0,02 Fv 112,9 176,4 264,6 254,1 381,1 508,1 518,7 451,7 677,5 f v 0,03 0,02 0,02 0,02 0,02 0,02 0,02 0,02 0,02 Fp 3,51 5,44 8,16 7,77 11,65 15,53 15,70 13,55 20,33 f 0,07 0,05 0,05 0,05 0,05 0,05 0,04 0,03 0,03 Fv 50,18 78,41 117,6 112,9 169,4 225,8 230,5 200,7 301,1 f v 0,07 0,06 0,06 0,05 0,05 0,05 0,04 0,03 0,03 Fp 2,34 3,63 5,44 5,18 7,77 10,36 10,47 9,03 13,55 f 0,12 0,09 0,09 0,08 0,08 0,08 0,07 0,06 0,06 Fv 28,23 44,11 66,16 63,52 95,28 127,0 129,7 112,9 169,4 f v 0,12 0,10 0,10 0,08 0,08 0,08 0,07 0,06 0,06 Fp 1,76 2,72 4,08 3,88 5,82 7,77 7,85 6,78 10,16 f 0,18 0,14 0,14 0,12 0,12 0,12 0,10 0,09 0,09 Fv 18,07 28,23 42,34 40,65 60,97 81,30 82,99 72,26 108,4 f v 0,19 0,16 0,16 0,13 0,13 0,13 0,11 0,1 0,1 Fp 1,40 2,18 3,26 3,11 4,66 6,21 6,28 5,42 8,13 f 0,25 0,20 0,20 0,17 0,17 0,17 0,15 0,13 0,13 Fv 12,55 19,60 29,40 28,23 42,34 56,46 57,63 50,18 75,28 f v 0,28 0,22 0,22 0,19 0,19 0,19 0,16 0,14 0,14 Fp 1,17 1,81 2,72 2,59 3,88 5,18 5,23 4,52 6,78 f 0,34 0,27 0,27 0,23 0,23 0,23 0,20 0,17 0,17 Fv 9,22 14,40 21,60 20,74 31,11 41,48 42,34 36,87 55,30 f v 0,38 0,30 0,30 0,25 0,25 0,25 0,22 0,19 0,19 Fp 1,00 1,55 2,33 2,22 3,33 4,44 4,49 3,87 5,81 f 0,44 0,35 0,35 0,29 0,29 0,29 0,25 0,22 0,22 Fv 7,06 11,03 16,54 15,88 23,82 31,76 32,42 28,23 42,35 f v 0,50 0,40 0,40 0,33 0,33 0,33 0,28 0,25 0,25 Fp 0,88 1,36 2,04 1,94 2,91 3,88 3,93 3,39 5,08 f 0,55 0,44 0,44 0,37 0,37 0,37 0,32 0,28 0,28 Fv 5,58 8,71 13,07 12,55 18,82 25,09 25,62 22,31 33,46 f v 0,63 0,50 0,50 0,42 0,42 0,42 0,36 0,31 0,31 Fp 0,78 1,21 1,81 1,73 2,59 3,45 3,49 3,01 4,52 f 0,68 0,54 0,54 0,45 0,45 0,45 0,39 0,34 0,34 Fv 4,52 7,06 10,59 10,16 15,24 20,32 20,75 18,07 27,10 f v 0,78 0,62 0,62 0,52 0,52 0,52 0,44 0,39 0,39 Fp 0,70 1,09 1,63 1,55 2,33 3,11 3,14 2,71 4,07 f 0,81 0,65 0,65 0,54 0,54 0,54 0,47 0,41 0,41 Fv 3,73 5,83 8,75 8,40 12,60 16,80 17,15 14,93 22,40 f v 0,94 0,75 0,75 0,63 0,63 0,63 0,54 0,47 0,47 Fp 0,64 0,99 1,48 1,41 2,12 2,82 2,85 2,46 3,70 f 0,96 0,77 0,77 0,64 0,64 0,64 0,55 0,48 0,48 Fv 3,14 4,90 7,35 7,06 10,59 14,12 14,41 12,55 18,82 f v 1,12 0,90 0,90 0,75 0,75 0,75 0,64 0,56 0,56 Fp 0,59 0,91 1,36 1,29 1,94 2,59 2,62 2,26 3,39 f 1,13 0,90 0,90 0,75 0,75 0,75 0,64 0,56 0,56 Fv 2,67 4,18 6,26 6,01 9,02 12,03 12,28 10,69 16,03 f v 1,31 1,05 1,05 0,88 0,88 0,88 0,75 0,66 0,66 Fp 0,54 0,84 1,26 1,19 1,79 2,39 2,42 2,08 3,13 f 1,30 1,04 1,04 0,87 0,87 0,87 0,74 0,65 0,65 Fv 2,30 3,60 5,40 5,18 7,78 10,37 10,59 9,22 13,83 f v 1,52 1,22 1,22 1,02 1,02 1,02 0,87 0,76 0,76 Fp 0,50 0,78 1,17 1,11 1,66 2,22 2,24 1,94 2,90 f 1,49 1,19 1,19 0,99 0,99 0,99 0,85 0,74 0,74 Fv 2,01 3,14 4,70 4,52 6,77 9,03 9,22 8,03 12,04 f v 1,75 1,40 1,40 1,17 1,17 1,17 1,00 0,87 0,87 Fp 0,47 0,73 1,09 1,04 1,55 2,07 2,09 1,81 2,71 f 1,68 1,35 1,35 1,12 1,12 1,12 0,96 0,84 0,84 Fv 1,76 2,76 4,14 3,97 5,95 7,94 8,11 7,06 10,59 f v 1,99 1,59 1,59 1,33 1,33 1,33 1,14 0,99 0,99 Fp 0,44 0,68 1,02 0,97 1,46 1,94 1,96 1,69 2,54 f 1,90 1,52 1,52 1,26 1,26 1,26 1,08 0,95 0,95 Fv 1,56 2,44 3,66 3,52 5,27 7,03 7,18 6,25 9,37 f v 2,25 1,80 1,80 1,50 1,50 1,50 1,28 1,12 1,12 Fp 0,41 0,64 0,96 0,91 1,37 1,83 1,85 1,59 2,39 f 2,12 1,70 1,70 1,41 1,41 1,41 1,21 1,06 1,06 Fv 1,39 2,18 3,27 3,14 4,70 6,27 6,40 5,57 8,36 f v 2,52 2,01 2,01 1,68 1,68 1,68 1,44 1,26 1,26 Fp 0,39 0,60 0,91 0,86 1,29 1,73 1,74 1,51 2,26 f 2,36 1,88 1,88 1,57 1,57 1,57 1,35 1,18 1,18 Fv 1,25 1,96 2,93 2,82 4,22 5,63 5,75 5,01 7,51 f v 2,81 2,24 2,24 1,87 1,87 1,87 1,60 1,40 1,40 Fp 0,37 0,57 0,86 0,82 1,23 1,64 1,65 1,43 2,14 f 2,60 2,08 2,08 1,74 1,74 1,74 1,49 1,30 1,30 Fv 1,13 1,76 2,65 2,54 3,81 5,08 5,19 4,52 6,78 f v 3,11 2,49 2,49 2,07 2,07 2,07 1,78 1,55 1,55 32 Tabulka zatížení
