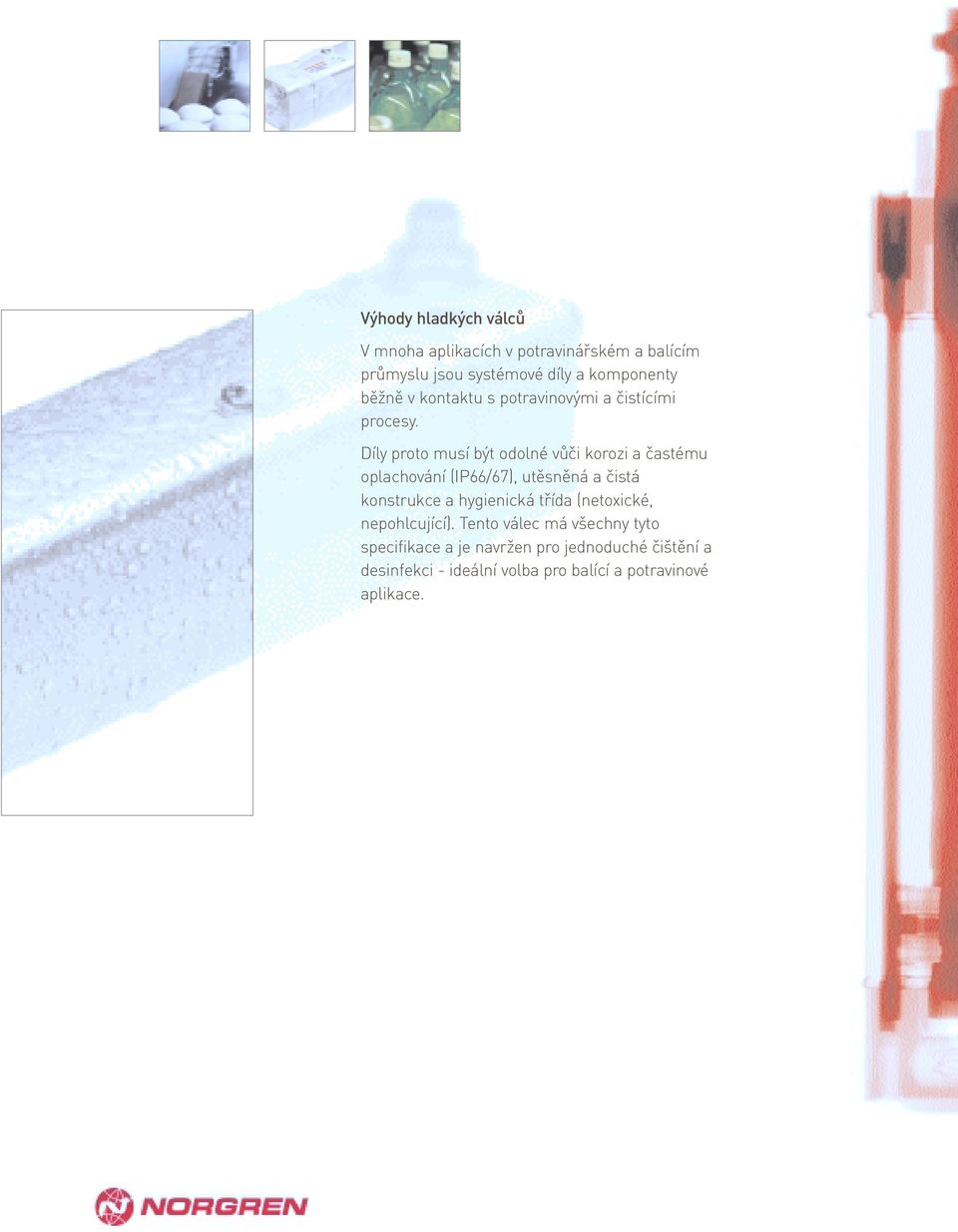

1 Výhody hladkých válců V mnoha aplikacích v potravinářském a balícím průmyslu jsou systémové díly a komponenty běžně v kontaktu s potravinovými a čistícími procesy. Díly proto musí být odolné vůči korozi a častému oplachování (IP66/67), utěsněná a čistá konstrukce a hygienická třída (netoxické, nepohlcující). Tento válec má všechny tyto specifikace a je navržen pro jednoduché čištění a desinfekci - ideální volba pro balící a potravinové aplikace.

Díly proto musí být odolné vůči korozi a častému oplachování (IP66/67), utěsněná a čistá konstrukce a hygienická

2 AUSTRÁLIE Tel: Fax: enquiry@norgren.com.au BELGIE & LUCEMBURSKO Tel: Fax: enquiry@be.norgren.com BRAZÍLIE Tel: Fax: vendas@norgren.com.br ČESKÁ REPUBLIKA Tel: Fax: enquiry@cz.norgren.com ČÍNA Tel: Fax: norgren@online.sh.cn DÁNSKO Tel: Fax: norgren@norgren.dk VÝCHODNÍ EVROPA Tel: Fax: /124 enquiry@at.norgren.com FRANCIE Tel: Fax: norgren@norgren.fr HOLANDSKO Tel: Fax: enquiry@nl.norgren.com HONG KONG Tel: Fax: enquiry@hk.norgren.com INDIE Tel: Fax: pneumatics@norgren.co.in IRSKO Tel: Fax: norgren@indigo.ie ITÁLIE Tel: Fax: d.aziendale@norgrenitalia.it JAPONSKO Tel: Fax: Japan@imi norgren.com KANADA Tel: Fax: /8273 inquiry@norgrencanada.com MAĎARSKO Tel: Fax: info@norgren.hu MALAJSIE Tel: Fax: enquiry@norgren.com.my MEXIKO Tel: Fax: neumatica@norgren.com.mx NĚMECKO Tel: Fax: info@norgren.de NORSKO Tel: Fax: norgren@norgren.no NOVÝ ZÉLAND Tel: Fax: enquiry@norgren.co.nz POLSKO Tel: Fax: biuro@pl.norgren.com RAKOUSKO Tel: Fax: enquiry@at.norgren.com SINGAPUR Tel: Fax: /17 enquiry@sg.norgren.com SLOVINSKO Tel: Fax: info@si.norgren.com ŠPANĚLSKO Tel: Fax: norgren@norgren.es SPOJENÉ KRÁLOVSTVÍ Tel: Fax: enquiry@uk.norgren.com ŠVÉDSKO Tel: Fax: info@norgren.se ŠVÝCARSKO Tel: Fax: norgren@norgren.ch USA Tel: Fax: inquiry@usa.norgren.com Supported by distributors worldwide The Roundel, Norgren and IMI are registered trade marks IMI Norgren Limited Due to our policy of continuous development, Norgren reserve the right to change specifications without prior notice. z6710 CZ/04/04 a subsidiary of IMI plc

cn DÁNSKO Tel: +45 44 91 41 66 Fax: +45 44 91 15 60 norgren@norgren.dk VÝCHODNÍ EVROPA Tel: +43 22 36 63 520 Fax: +43 22 36 63 520/124 enquiry@at.norgren.com FRANCIE Tel: +33 1 60 05 92 12 Fax: +33 1 60 06 08 52 norgren@norgren.

3 ŘADA HLADKÝCH VÁLCŮ Snadné čištění oplachem. Těsnění vhodná pro oplach a vše je kryto ucpávkami. Ucpávky a těsnění odpovídají hygienickým předpisům standard EN

4 PŘIROZENĚ HLADKÝ... S mnoha hygienickými rozhodujícími aplikacemi je vysoce důležité, že riziko z kontaminace je minimální. Mnoho společností se stále zajímá o snížení této stále přítomné hrozby. Tento nový válec byl specificky navržen, aby charakterizoval hladký konvexní plášť, který nedovolí kontaminaci. Také jsme věnovali velkou pozornost na detail s použitím nerezových šroubů a těsnění mezi víky a pláštěm válce k zabránění přístupu vlhkosti a nečistot. Hladká řada je vhodná pro prostředí, která vyžadují vysoký stupeň hygieny jako standard - jako je použití v potravinářském průmyslu a PET lahve. Pokud zařízení postupuje oplach, kontaminace na tradičních válcích představuje vždy riziko.s tímto novým válcem riziko kontaminace je věcí minulosti.

Také jsme věnovali velkou pozornost na detail s použitím nerezových šroubů a těsnění mezi víky a pláštěm válce k zabránění přístupu vlhkosti a nečistot.

5 VARIANTY VÁLCE Řada hladkých válců PVA/ Tento standardní válec je kombinací designu a funkce - tvarově čistý profilový plášť a víka. Ideální pro použití v chemickém, lékařském a potravinářském průmyslu díky odolnosti vůči korozi a nerezovému materiálu. PVA je dostupné s/bez integrovaných magnetických snímačů pro snímání koncových poloh zdvihu. Nerezová řada KA/8000 Robustní a spolehlivý pro použití v kyselém prostředí. Dostupné v AISI 303, 304 a 316. Standardní řada PRA/ Tento standardní válec svým jedinečným designem nabízí mnoho výhod. Jeho speciálně tvarovaný profilový hliníkový plášť se zakrytými svorníky poskytuje vysokou pevnost. Všechny velikosti jsou dostupné s/bez magnetického pístu pro využití snímání koncových poloh.

PVA je dostupné s/bez integrovaných magnetických snímačů pro snímání koncových poloh zdvihu. Nerezová řada KA/8000 Robustní a spolehlivý pro použití v kyselém prostředí.

6 VÝHODY VÁLCE A B Ochrana před prachem, chemikáliemi a tekutinami Nový těsnící kroužek - těsnění ve speciálním polyuretanu zajišťuje dlouhou životnost a zkracuje dobu údržby. Jednoduché čištění Šrouby k nastavení tlumení a nastavovací prvky snímače utěsněné proti přístupu nečistot s šrouby a PTFE těsnění. C D Jednoduché posouzení magnetického snímání Konektor kabelu s LED, rozdílné barevné provedení pro přední a zadní senzory. Krytka nerezových matic zabraňuje usazování nečistot. Stupeň krytí IP66/IP67. B E Zkrácení času instalace Pouze jeden nerezový elektrický konektor M12x1 vnější - 4 pinový pro magnetické snímače. F G Snadno nastavitelný magnetický snímač polohy Rozsah krytí IP66/IP67 a hladký válec nabízejí široké uplatnění. Hladká řada Hladce eloxovaný hlinikový plášť a víka válce jsou odolné vůči korozi a snadno se čistí. A H Utěsněné tak, že žádná tekutina nemůže proniknout Rozsah krytí IP66/IP67 mezi víky a pláštěm válce zabezpečuje ochranu. I Kompletní těsnění Volitelné krycí šrouby zabraňují vniknití tekutin. I H Řada hladkých válců PVA/ Tělo těsnění vyhovuje EN (vhodný design zařízení pro potravinářský průmysl). Volitelné integrované uchycení. Hladký a sférický profilový design se zakrytými svorníky nabízí tuhou konstrukci umožňující rychlejší pohyby.

C D Jednoduché posouzení magnetického snímání Konektor kabelu s LED, rozdílné barevné provedení pro přední a zadní senzory. Krytka nerezových matic zabraňuje usazování nečistot.

7 C D E Standardní verze Integrované uchycení typ 'R Nízké tření a dlouhá životnost Glacier ložisko jako standard Otvory pro uchycení nejsou nutné Žádné ložisko mezi zadním víkem a standardním uchycením G F Povolené čistící prostředky Válec je slučitelný s následujícími čistícími prostředky Henkel-Ecolab následujícími P3-topax 12 P3-topax 52 P3-topax 91 P3-topax 99 P3-topactive LA

standardním uchycením G F Povolené čistící prostředky Válec je slučitelný s následujícími

8 PŘÍSLUŠENSTVÍ VÁLCE Volitelné s integrovaným zadním uchycením 1 Přední uchycení typ»b«nebo»g«9 Zatemňovací šroub a těsnění (4ks v balení) 2 Uchycení typ»c«10 Přední nebo zadní uchycení typ»a«3 Zadní uchycení typ»r«11 Uchycení pístnice typ»f«4 Univerzální zadní uchycení typ»ur«12 Nosič pro uchycení typ»ss«5 Zadní uchycení typ»d«13 Univerzální uchycení pístnice typ»uf«6 Nosič pro uchycení typ»sw«14 Otočné uchycení pístnice typ»ak«7 Nosič pro uchycení typ»us«15 Plastové push-in šroubení na hadici 8 Zadní uchycení typ»d2«16 Nerezové push-in šroubení na hadici 17 Konektor kabelu s LED's Technická data Medium: Stlačený vzduch, filtrovaný, mazaný nebo nemazaný. Standard: ISO 6431, VDMA 24562, NFE Funkční popis: Dvojčinný, nemagnetický a magnetický píst s/bez itegrovaných snímačů, nastavitelné tlumení koncových poloh. Pracovní tlak: 1 až 10 bar Pracovní teplota: -20 C až +80 C max. Kontaktujte naše technické oddělení,pokud chcete použít přístroj při teplotách pod 2 C Průměry válců: 32, 40, 50, 63, 80 a 100 mm Zdvihy: Standardní, 25 až 500 mm Možné nestandardní zdvihy (10 až 3000 mm) Stupeň krytí: IP66 / IP67 podle normy EN Materiály: Plášť válce: slitina hliníku Čela válce: slitina hliníku Pístnice, matice pístnice, krycí šrouby, těsnění pláště, zátky v závitech M12: X10 Cr Ni S 18 9 (AISI 303, ) Těsnění krycích šroubů: PTFE Těsnění pístu a pístnice: polyuretan O - kroužky: nitrilkaučuk

typ»sw«14 Otočné uchycení pístnice typ»ak«7 Nosič pro uchycení typ»us«15 Plastové push-in šroubení na hadici 8 Zadní uchycení typ»d2«16 Nerezové push-in šroubení na hadici 17 Konektor kabelu s LED's
