1 R FD Trinitron Television Barevný televizní přijímač FD Trinitron Návod k obsluze KV-14LM1K 2000 by Sony Corporation Vytištěno v České republice

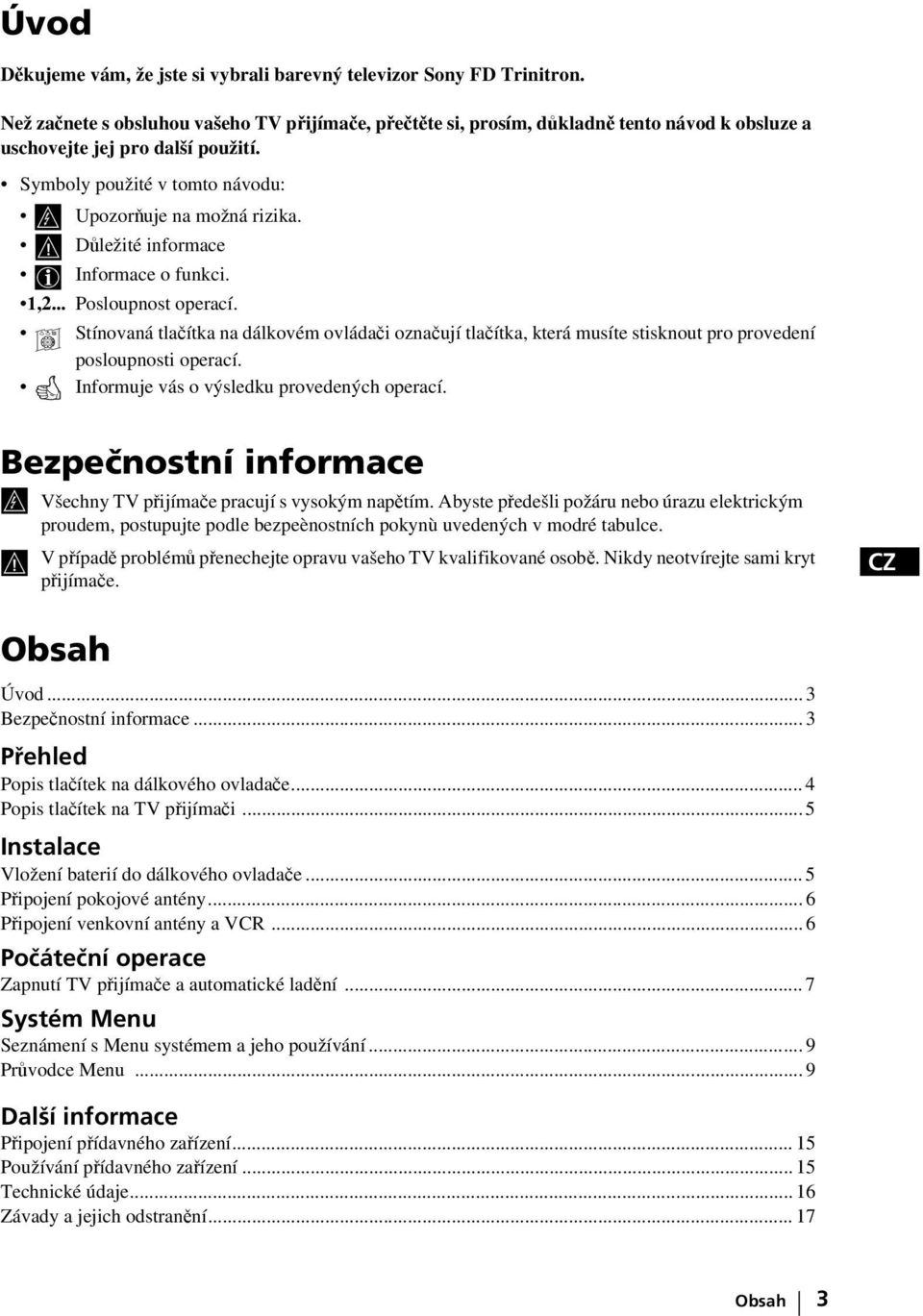

2 K MENU Úvod Děkujeme vám, že jste si vybrali barevný televizor Sony FD Trinitron. Než začnete s obsluhou vašeho TV přijímače, přečtěte si, prosím, důkladně tento návod k obsluze a uschovejte jej pro další použití. Symboly použité v tomto návodu: Upozorňuje na možná rizika. Důležité informace Informace o funkci. 1,2... Posloupnost operací. Stínovaná tlačítka na dálkovém ovládači označují tlačítka, která musíte stisknout pro provedení posloupnosti operací. Informuje vás o výsledku provedených operací. Bezpečnostní informace Všechny TV přijímače pracují s vysokým napětím. Abyste předešli požáru nebo úrazu elektrickým proudem, postupujte podle bezpeènostních pokynù uvedených v modré tabulce. V případě problémů přenechejte opravu vašeho TV kvalifikované osobě. Nikdy neotvírejte sami kryt přijímače. Obsah Úvod...3 Bezpečnostní informace... 3 Přehled Popis tlačítek na dálkového ovladače... 4 Popis tlačítek na TV přijímači...5 Instalace Vložení baterií do dálkového ovladače... 5 Připojení pokojové antény... 6 Připojení venkovní antény a VCR...6 Počáteční operace Zapnutí TV přijímače a automatické ladění... 7 Systém Menu Seznámení s Menu systémem a jeho používání... 9 Průvodce Menu... 9 Další informace Připojení přídavného zařízení Používání přídavného zařízení Technické údaje Závady a jejich odstranění Obsah 3

3 Popis tlačítek dálkového ovladače Dočasné vypnutí zvuku Stisknutím zeslabíte zvuk TV přijímače. Opětovným stisknutím zvuk obnovíte. Zobrazení informací na obrazovce Stisknutím zobrazíte všechny indikátory. Opětovným stisknutím zobrazení zrušíte. Výběr programů Stisknutím vyberete programy. Pro dvouciferná čísla programů, např. 23, stiskněte nejprve -/--, a potom tlačítka 2 a 3. Vložíte-li chybné první číslo, můžete být opraveno vložením jiného čísla (0-9) a následným stisknutím tlačítka -/-- pro výběr správného programu. Výběr režimu TV Stisknutím vypnete video vstup. Tlačítko je u tohoto přijímače nefunkční. Tlačítko je u tohoto přijímače nefunkční. Výběr obrazového režimu Opakovaným stisknutím změníte obrazový režim. Nastavení hlasitosti TV Stisknutím nastavíte hlasitost TV. Tlačítko je u tohoto přijímače nefunkční. Výběr programů Stisknutím vyberete následující nebo předcházející program. Dočasné vypnutí TV přijímače Stisknutím dočasně vypnete TV (indikátor pohotovostního režimu na TV se rozsvítí). Opětovným stisknutím TV přijímač vrátíte z pohotovostního režimu K PROGR RM 887 S MENU Pro úsporu energie doporučujeme úplné vypnutí TV přijímače, pokud není používán. Po 15 minutách bez signálu nebo nestisknete-li žádné tlačítko se TV automaticky přepne do pohotovostního režimu. Výběr zdroje vstupního signálu Opakovaně stiskněte toto tlačítko, dokud se na obrazovce neobjeví symbol požadovaného zdroje vstupního signálu. Návrat k předcházejícímu programu Stisknutím se vrátíte k posledně sledovanému programu (pokud byl zobrazen alespoň 5 vteřin). Zobrazení menu systému Stisknutím aktivujete menu na TV obrazovce. Opětovným stisknutím menu odstraníte z obrazovky. Výběr položek z Menu Nahoru Dolů Předcházející menu nebo položka Následující menu nebo položka Potvrzení výběru Výběr formátu zobrazení Stisknutím změníte formát zobrazení na 16:9. Opětovným stisknutím se formát vrátí na původních 4:3. 4 Přehled

4 Popis tlačítek TV přijímače Tlačítko pro automatické spuštění Tlačítka pro ovládání hlasitosti Tlačítka pro výběr TV programů (směrem nahoru nebo dolů) Konektor pro video vstup Sluchátkový konektor Konektor pro audio vstup Výběr zdroje vstupního signálu Indikátor pohotovostního režimu Vypínač Vložení baterií do dálkového ovladače Ujistěte se, že jste baterie vložili se správnou polaritou. Použité baterie vždy likvidujte s ohledem na životní prostředí. Přehled-Instalace 5

5 Připojení pokojové antény Pro zlepšení příjmu doporučujeme připojení externí antény. Není-li externí anténa k dispozici a lokální VHF/UHF signál je dostatečně silný, můžete připojit k přijímači dodanou pokojovou anténu podle následujícího postupu: 1 Anténu zasunujte do otvoru na vrchní straně přijímače, dokud neuslyšíte cvaknutí. 2 Připojte anténní konektor do anténní zásuvky na zadní straně přijímače. 3 Po zapnutí TV přijímače, nasměrujte anténu pro optimální příjem signálu. Připojení venkovní antény a VCR Propojovací kabely nejsou dodány. nebo OUT IN VCR Více informací o připojení VCR naleznete v kapitole Připojení přídavného zařízení tohoto návodu k obsluze. Lze použít i Scart konektor. 6 Instalace 6

6 Zapnutí TV přijímače a automatické ladění Po prvním zapnutí vašeho TV přijímače se na obrazovce objeví několik menu po sobě a umožní vám: 1) výběr jazyka pro menu, 2) vyhledávání a uložení všech dostupných kanálů (TV vysílání) a 3) změnu pořadí, ve kterém se budou kanály (TV vysílání) objevovat na obrazovce. V případě, že budete chtít změnit jazyk pro menu, změnit nebo zopakovat ladění (např. pokud jste se přestěhovali) nebo později znovu změnit pořadí kanálů, můžete tak učinit prostřednictvím příslušného menu v (Nastavení). Více informací naleznete v kapitole Průvodce Menu tohoto návodu k obsluze. Další možností, jak dosáhnout těchto změn, je stisknutí tlačítka pro automatické spuštění na TV přijímači. 1 Připojte napájecí kabel TV přijímače do sítě ( V střídavé napětí, 50Hz) Stisknutím vypínače zapněte TV přijímač. Po prvním stisknutí tohoto tlačítka se na TV obrazovce automaticky objeví menu pro výběr jazyka. 2 Stisknutím nebo tlačítka na dálkovém ovladači vyberte požadovaný jazyk, a potom výběr potvrďte stisknutím tlačítka. Od tohoto okamžiku se budou všechna menu zobrazovat ve vybraném jazyce. English Español Français Italiano Magyar Nederlands Select : K 3 Na obrazovce se objeví menu. Stiskněte tlačítko pro výběr Yes. Do you want to start automatic tuning? Yes No K pokračuje... Počáteční operace 7

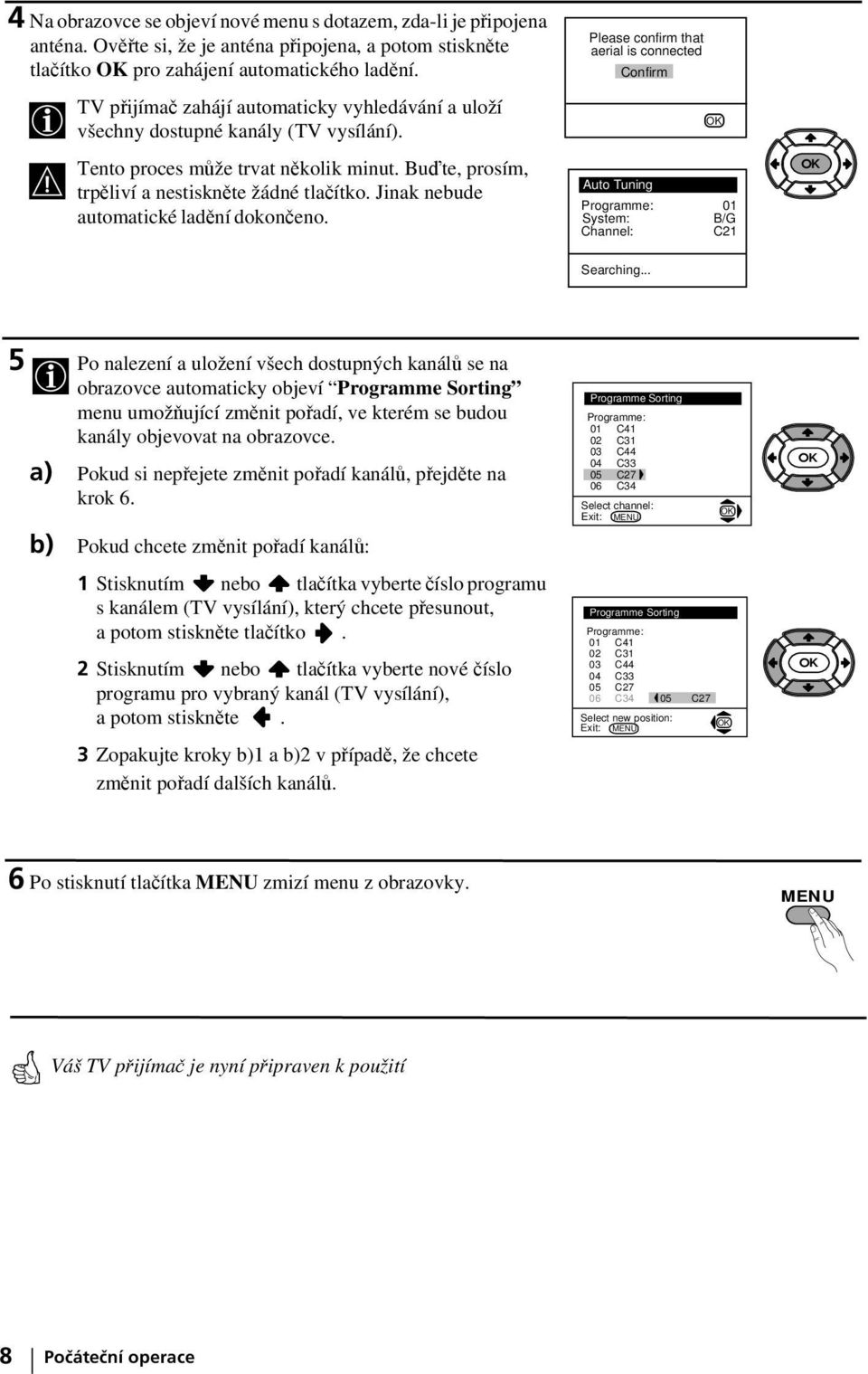

7 4 Na obrazovce se objeví nové menu s dotazem, zda-li je připojena anténa. Ověřte si, že je anténa připojena, a potom stiskněte tlačítko pro zahájení automatického ladění. TV přijímač zahájí automaticky vyhledávání a uloží všechny dostupné kanály (TV vysílání). Tento proces může trvat několik minut. Buďte, prosím, trpěliví a nestiskněte žádné tlačítko. Jinak nebude automatické ladění dokončeno. Please confirm that aerial is connected Confirm Programme: 01 System: B/G Channel: C21 K Searching... 5 Po nalezení a uložení všech dostupných kanálů se na obrazovce automaticky objeví menu umožňující změnit pořadí, ve kterém se budou kanály objevovat na obrazovce. a) Pokud si nepřejete změnit pořadí kanálů, přejděte na krok 6. b) Pokud chcete změnit pořadí kanálů: 1 Stisknutím nebo tlačítka vyberte číslo programu s kanálem (TV vysílání), který chcete přesunout, a potom stiskněte tlačítko. 2 Stisknutím nebo tlačítka vyberte nové číslo programu pro vybraný kanál (TV vysílání), a potom stiskněte. 3 Zopakujte kroky b)1 a b)2 v případě, že chcete změnit pořadí dalších kanálů. Programme: 01 C41 02 C31 03 C44 04 C33 05 C27 06 C34 Select channel: Exit: MENU Programme: 01 C41 02 C31 03 C44 04 C33 05 C27 06 C34 05 C27 Select new position: Exit: MENU K K 6 Po stisknutí tlačítka MENU zmizí menu z obrazovky. MENU Váš TV přijímač je nyní připraven k použití 8 Počáteční operace

8 Seznámení s Menu systémem a jeho použití Váš TV využívá k ovládání systém menu, který se objevuje na obrazovce. K ovládání systému menu používejte následující tlačítka na dálkovém ovladači: 1 Po stisknutí tlačítka MENU se objeví úvodní menu. MENU 2 Požadované menu nebo volbu zvýrazníte stisknutím nebo. Vybrané menu nebo volbu aktivujete stisknutím. Návrat k poslednímu menu nebo volbě provedete stisknutím. Nastavení vybrané volby změníte stisknutím / / nebo. Pro potvrzení a uložení vašeho výběru stiskněte. K 3 Po stisknutí tlačítka MENU zmizí menu z obrazovky. MENU Průvodce Menu 1. stupeň 2. stupeň 3. stupeň / Funkce PICTURE ADJUSTMENT (nastavení obrazu) menu vám umožní změnit nastavení obrazu. Po výběru položky, kterou chcete změnit, stiskněte, potom upravte nastavení opakovaným stisknutím / / nebo a nakonec toto nové nastavení uložte stisknutím. Toto menu vám také umožní úpravu obrazového režimu v závislosti na typu programu, který sledujete: Personal (individuální nastavení). Live (programy vysílané v přímém přenosu). Movie (filmy). (jas), (barva) a (kontrast) je možné měnit pouze v režimu Personal. (zabarvení) je umožněno pouze u signálu v normě NTSC. Výběrem a stisknutím obnovíte nastavení obrazu od výrobce. pokračuje... Systém Menu 9

9 1. stupeň 2. stupeň 3. stupeň / Funkce SLEEP TIMER (Časované vypnutí) Sleep Timer volba v Timer menu vám umožní navolit časový úsek, po jehož uplynutí se TV přijímač automaticky přepne do pohotovostního režimu. Timer Sleep Timer: Timer: Timer Sleep Timer: Timer: i Po výběru volby stiskněte, potom stiskněte nebo a vyberte časový úsek (max. 4 hodiny) a nakonec stiskněte pro jeho uložení. Během sledování TV můžete zobrazit zbývající čas stisknutím tlačítka na dálkovém ovladači. Jednu minutu před přepnutím TV do pohotovostního režimu se zbývající čas automaticky objeví na obrazovce. ON TIMER (Časované zapnutí) Timer volba v Timer menu vám umožní navolit časový úsek, po jehož uplynutí se TV přijímač automaticky zapne z pohotovostního režimu. Timer Sleep Timer: Timer: Timer Sleep Timer: Timer: Po výběru volby stiskněte, potom stiskněte nebo a vyberte časový úsek (max. 4 hodiny) a stiskněte pro jeho uložení. Nakonec stiskněte tlačítko na dálkovém ovladači. Po uplynutí nastaveného času se TV přijímač automaticky zapne. Indikátor pohotovostního režimu na televizním přijímači pravidelně bliká a naznačuje tak, že je aktivována funkce Timer. Jakýkoliv výpadek napájení způsobí ztrátu tohoto nastavení. LANGUAGE (Jazyk) volba v menu vám umožní vybrat jazyk, ve kterém se bude menu zobrazovat. Po výběru volby stiskněte, a potom postupujte stejně jako v kroku 2 v kapitole Zapnutí TV přijímače a automatické ladění. pokračuje Systém Menu

10 1. stupeň 2. stupeň 3. stupeň / Funkce AUTO TUNING (Automatické ladění) volba v menu vám umožní automatické vyhledávání a uložení všech dostupných TV kanálů. Po výběru volby stiskněte, a potom postupujte stejně jako v krocích 3 a 4 v kapitole Zapnutí TV přijímače a automatické ladění. PROGRAMME SORTING (Třídění programů) volba v menu vám umožní změnit pořadí, ve kterém se budou kanály (TV vysílání) objevovat na obrazovce. Po výběru volby stiskněte, a potom postupujte stejně jako v kroku 5 b) v kapitole Zapnutí TV přijímače a automatické ladění. Programme: System: Channel: AFT: Skip: Confirm 01 B/G C 21 No MANUAL PROGRAMME PRESET (Manuální předvolba programu) volba v menu vám umožní: a) Předvolit kanály nebo zdroj vstupního video signálu jeden po druhém ve vámi vybraném pořadí. Postupujte následovně: 1 Po výběru Manual Programme Preset volby stiskněte, potom, co je zvýrazněna položka Programme, stiskněte. Stisknutím nebo vyberte programové číslo, pod kterým chcete kanál uložit (pro VCR, vyberte programové číslo 0 ) a stiskněte. 2 Po výběru System položky stiskněte. Potom stisknutím nebo vyberte TV vysílací systém (B/G pro západoevropské země, D/K pro východoevropské země). Potom stiskněte. pokračuje... Systém Menu 11

11 1. stupeň 2. stupeň 3. stupeň / Funkce Programme: System: Channel: AFT: Skip: Confirm 01 B/G C 21 No 3 Po výběru položky Channel stiskněte. Potom stisknutím nebo vyberte způsob ladění kanálů ( C pro pozemní kanály, S pro kabelové kanály). Potom stiskněte. Dále stiskněte číselné tlačítko a vložte přímo číslo kanálu TV vysílání nebo kanálu s VCR signálem. Pokud si číslo kanálu nepamatujete, můžete ho vyhledat prostřednictvím tlačítek nebo. Po naladění požadovaného kanálu stiskněte dvakrát tlačítko pro uložení volby. Zopakováním všech výše uvedených kroků můžete naladit a uložit více kanálů. b) Normálně funguje jemné ladění (AFT) automaticky. Pokud je obraz zdeformován, můžete pro získání lepšího obrazu provést jemné doladění manuálně. Při sledování kanálu (TV vysílání), který chcete doladit, vyberte možnost AFT a stiskněte. Dále prostřednictvím nebo upravte jemné ladění mezi -15 a +15. Nakonec pro uložení nastavení dvakrát stiskněte. c) Vynechání nechtěných čísel programů při jejich výběru prostřednictvím PROGR +/- tlačítek. Zvýrazněte nabídku Programme a stisknutím tlačítka PROGR +/- vyberte číslo programu, který chcete vynechat. Jakmile se program, který chcete vynechat, objeví na obrazovce, vyberte možnost Skip a stiskněte. Dále pomocí nebo vyberte Yes. Nakonec pro uložení nastavení dvakrát stiskněte. Tuto funkci později zrušíte záměnou No za Yes v předchozím kroku. pokračuje Systém Menu

12 1. stupeň 2. stupeň 3. stupeň / Funkce Parental Lock: Noise Reduction: Auto Volume Ctrl.: RGB Centring: 0 PARENTAL LOCK (Rodičovský zámek) Parental Lock volba v menu vám umožní uzamknout tlačítka na TV přijímači. Po spuštění této funkce a vypnutí TV přijímače, nebude možné ovládat TV přijímač prostřednictvím na něm umístěných tlačítek. Přijímač bude možné ovládat pouze tlačítky na dálkovém ovládání. Po výběru této položky stiskněte. Potom pomocí nebo vyberte. Stisknutím výběr potvrdíte a nakonec stiskněte na dálkovém ovladači. Tuto funkci později zrušíte záměnou za v předchozím kroku. Parental Lock: Noise Reduction: Auto Volume Ctrl.: RGB Centring: 0 NOISE REDUCTION (Redukce šumu) Noise Reduction volba v menu vám umožní redukci zašumění obrazu v případě, že je vysílaný signál slabý. Po výběru této položky stiskněte. Potom pomocí nebo vyberte. Nakonec pro potvrzení a uložení volby stiskněte. Tuto funkci později zrušíte záměnou za v předchozím kroku. Parental Lock: Noise Reduction: Auto Volume Ctrl.: RGB Centring: 0 AUTO VOLUME CONTROL (Automatické ovládání hlasitosti) Auto Volume Ctrl. volba v menu vám umožní udržet stálou hladinu hlasitosti kanálů nezávisle na vysílaném kanálu (např. v případě reklamy). Po výběru této položky stiskněte. Potom pomocí nebo vyberte. Nakonec pro potvrzení a uložení volby stiskněte. Tuto funkci později zrušíte záměnou za v předchozím kroku. pokračuje... Systém Menu 13

13 1. stupeň 2. stupeň 3. stupeň / Funkce RGB CENTRING (RGB centrování) Pokud připojíte RGB zdroj, jako je PlayStation, bude nutné upravit geometrii obrazu. V takovém případě ji můžete upravit prostřednictvím volby RGB Centring v menu. Parental Lock: Noise Reduction: Auto Volume Ctrl.: RGB Centring: 0 Při sledování RGB zdroje vyberte volbu RGB Centring a stiskněte. Potom pomocí nebo nastavte střed obrazu mezi 10 a +10. Nakonec pro potvrzení a uložení volby stiskněte. 14 Systém Menu

14 1 2 Připojení přídavného zařízení Podle následujících instrukcí můžete připojit celou řadu přídavných zařízení k vašemu TV přijímači. (Propojovací kabely nejsou dodány). Připojení VCR: Informace o připojení VCR naleznete v kapitole Připojení antény a VCR tohoto návodu k obsluze. Doporučujeme vám připojit váš VCR prostřednictvím scart kabelu. Pokud nemáte scart kabel k dispozici, nalaďte VCR testovací signál na TV program číslo 0. pomocí Manual Programme Preset funkce. (více informací o manuálním ladění programů, viz. strana 11, krok a). Informace rovněž naleznete v návodu k obsluze vašeho VCR. Zde také získáte pokyny o tom, jak naleznete výstupní kanál vašeho VCR. A B 8mm/Hi8/DVC camcorder PlayStation * VCR Dekodér C * PlayStation je produktem Sony Computer Entertainment, Inc. * PlayStation je obchodní značka Sony Computer Entertainment, Inc. Používání přídavného zařízení 1 Připojte vaše zařízení k příslušnému konektoru na TV, jak je naznačeno na schématu. 2 Pro sledování obraz z připojeného zařízení opakovaně stiskněte tlačítko, dokud se na obrazovce neobjeví příslušný vstupní symbol. Symbol Vstupní signály 1 Audio / video vstupní signál přes Scart konektor C. RGB vstupní signál přes Scart konektor C. Tento symbol se objeví pouze v případě, je-li připojen RGB zdroj. 2 Video vstupní signál přes phono konektor A a Audio vstupní signál přes B. 3 Zapněte připojené zařízení. 4 Stisknutím tlačítka na dálkovém ovládání se vrátíte k normálnímu TV obrazu. Další informace 15

15 Technické údaje TV systém: B/G/H, D/K Systém barev: PAL, SECAM NTSC 3.58, 4.43 (pouze Video In) Rozsah kanálů: VHF: E2-E12 UHF: E21-E69 CATV: S1-S20 HYPER: S21-S41 D/K: R1-R12, R21-R69 Obrazovka: Plochá obrazovka FD Trinitron Konektory na zadní straně i1/ 21-pinový scart konektor (CENELEC standard) včetně audio/video vstupu, RGB vstupu, TV audio/ video výstupu. Konektory na přední straně t2 video vstup phono konektor 2 audio vstup phono konektor sluchátkový konektor Výstup zvuku: 1 x 6 W (hudba) 1 x 3 W (RMS Mono) Příkon: 42 W Příkon v pohotovostním režimu: φ 0.55 W Rozměry (š x v x h) : Přibl. 393 x 358 x 415 mm. Hmotnost: Přibl kg. Dodávané příslušenství: 1 Dálkový ovladač (RM-889). 2 Baterie (doporuèeny IEC). 1 Anténa. Další funkce: Časované vypnutí. Časované zapnutí. Systém automatické detekce TV. Sony si vyhrazuje právo změn vzhledu a technických údajů bez předchozího upozornění. 16 Další informace

16 Závady a jejich odstranění Zde jsou uvedena jednoduchá řešení několika problémů, které mohou ovlivňovat obraz a zvuk. Problém Bez obrazu (obrazovka je tmavá) a bez zvuku. Špatný a nebo žádný obraz (obrazovka je tmavá), zatímco zvuk je v pořádku. Bez obrazu nebo bez nabídky informací ze zařízení připojeného přes Scart konektor. Řešení Zkontrolujte připojení antény. Připojte TV přijímač k síti a stiskněte tlačítko na přední straně. Pokud indikátor pohotovostního režimu svítí, stiskněte tlačítko na dálkovém ovladači V systému menu vyberte nabídku Picture Adjustment a zvolte pro obnovení původního nastavení od výrobce. Zkontrolujte, zda-li je přídavné zařízení zapnuto. Stiskněte opakovaně tlačítko na dálkovém ovladači, dokud se na obrazovce neobjeví správný vstupní symbol. Dobrý obraz, ale bez zvuku. Stiskněte +/- tlačítko na dálkovém ovladači. Barevné programy jsou pouze černobílé. Během přepínání mezi programy je obraz deformovaný. Zašuměný obraz při sledování TV kanálu. Dálkový ovladač nefunguje. V systému menu vyberte nabídku Picture Adjustment a zvolte pro obnovení původního nastavení od výrobce. Vypněte všechna zařízení připojená ke Scart konektoru na zadní straně TV přijímače. V systému menu vyberte nabídku Manual Programme Preset a pomocí funkce Fine Tuning (AFT, jemné ladění) vylepšete příjem obrazu. V systému menu vyberte nabídku Noise Reduction v menu a zvolte pro redukci zašumění obrazu. Vyměňte baterie. Indikátor pohotovostního režimu TV bliká, i když nebyla aktivována funkce Timer. na Kontaktujte nejbližší servisní centrum Sony. Pokud nastanou problémy, přenechejte opravu vašeho TV přístroje kvalifikované osobě. Nikdy neotvírejte kryt přístroje sami. Další informace 17
