Typový list kogenera ní jednotky

Transkript

1 Typový list kogenera ní jednotky Technické parametry Palivo Kogenera ní jednotka Motor Bilance Generátor Chlazení Funk ní schéma Rozm rové ná rty Požadavky na stavební ešení

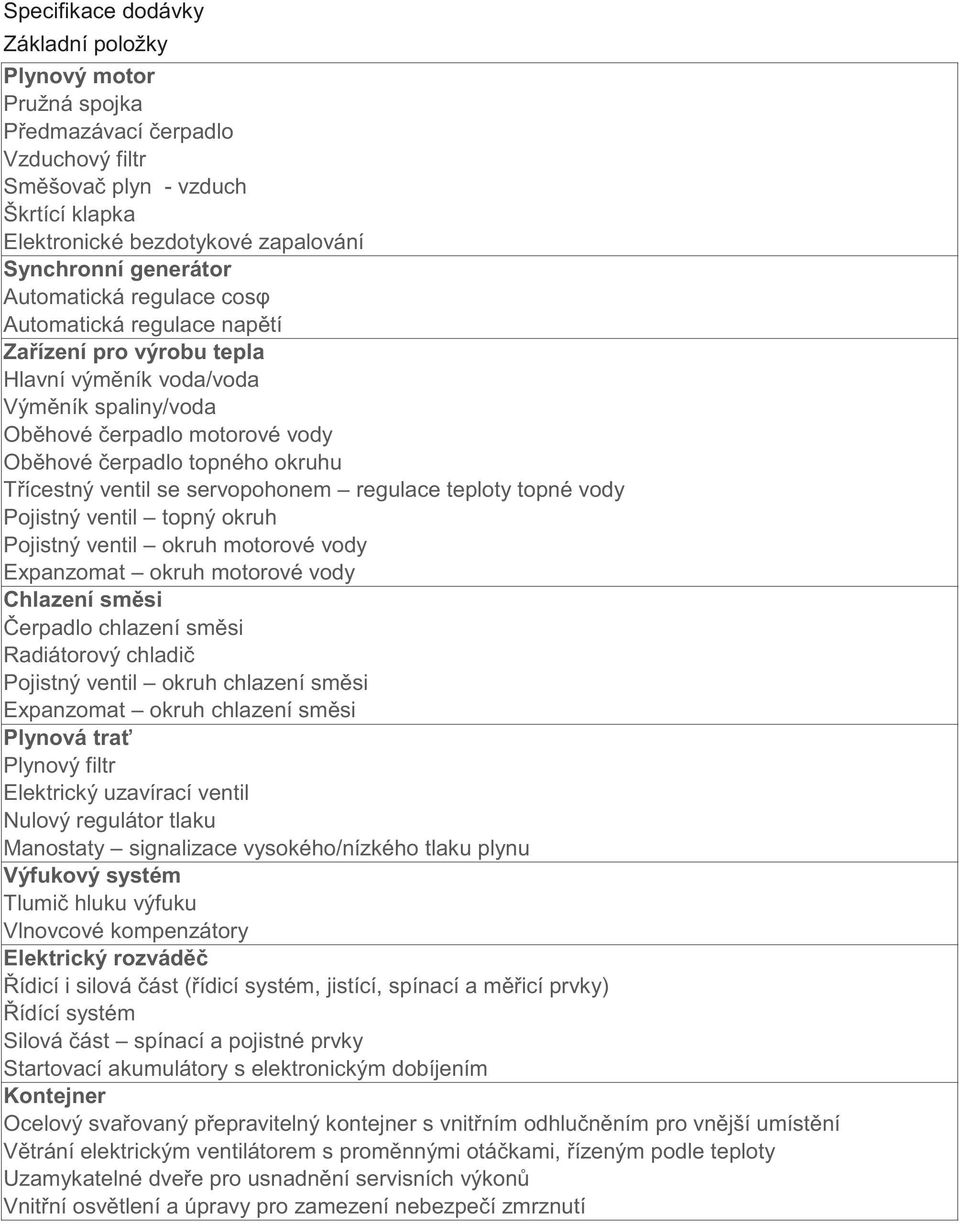

2 Specifikace dodávky Základní položky Plynový motor Pružná spojka P edmazávací erpadlo Vzduchový filtr Sm šova plyn - vzduch Škrtící klapka Elektronické bezdotykové zapalování Synchronní generátor Automatická regulace cos Automatická regulace nap tí Za ízení pro výrobu tepla Hlavní vým ník voda/voda Vým ník spaliny/voda Ob hové erpadlo motorové vody Ob hové erpadlo topného okruhu T ícestný ventil se servopohonem regulace teploty topné vody Pojistný ventil topný okruh Pojistný ventil okruh motorové vody Expanzomat okruh motorové vody Chlazení sm si erpadlo chlazení sm si Radiátorový chladi Pojistný ventil okruh chlazení sm si Expanzomat okruh chlazení sm si Plynová tra Plynový filtr Elektrický uzavírací ventil Nulový regulátor tlaku Manostaty signalizace vysokého/nízkého tlaku plynu Výfukový systém Tlumi hluku výfuku Vlnovcové kompenzátory Elektrický rozvád ídicí i silová ást ( ídicí systém, jistící, spínací a m icí prvky) ídící systém Silová ást spínací a pojistné prvky Startovací akumulátory s elektronickým dobíjením Kontejner Ocelový sva ovaný p epravitelný kontejner s vnit ním odhlu n ním pro vn jší umíst ní V trání elektrickým ventilátorem s prom nnými otá kami, ízeným podle teploty Uzamykatelné dve e pro usnadn ní servisních výkon Vnit ní osv tlení a úpravy pro zamezení nebezpe í zmrznutí

3 Volitelné položky Systém nouzového chlazení Radiátorový chladi nouzové chlazení Vým ník voda/voda Ob hové erpadlo nouzového chlazení Expanzomat pro okruh nouzového chlazehní Pojistný ventil pro okruh nouzového chlazení Olejové hospodá ství Centrální olejová nádrž Regulátor hladiny oleje

4 Technické parametry Palivo p edepsaná kvalita a složení Látka Jmenovitá výh evnost bioplynu Koncentrace sulfanu H 2 S Koncentrace slou enin Chloru Koncentrace slou enin Fluoru Celková koncentrace slou enin Fluoru + Chloru Limit < 0,1% objemov Koncentrace k emíku - Si < 25 mg/nm 3 Koncentrace amoniaku NH 3 < 25 mg/nm 3 Koncentrace olejových par Velikost pevných ástic Relativní vlhkost paliva < 60% Teplota paliva Kogenera ní jednotka 23 MJ/m 3 (tolerance +- 5%) < 100 mg/nm 3 < 50 mg/nm 3 < 150 mg/nm 3 < 250 mg/nm 3 CH4 < m,< 10 mg/nm o C Typ kogenera ní jednotky MOBIL APG 1000 Jmenovitý elektrický výkon (kw) 980 Jmenovitý tepelný výkon (kw) 990 Jmenovité nap tí 400/230 V Frekvence 50 Hz Jmenovitý ú iník 1 Provozní ú iník 0,8 1,0 Provozní tlak plynu na vstupu do kogenera ní jedn kpa Tepelný spád topného systému Celkový pr tok vody v topném okruhu 90/70 C 13,2 l/s Hmotnost kogenera ní jednotky kg Rozm ry (délka x ší ka x výška) 0 x 3200 x 3200 mm Teplota výfukových plyn za spalinovým vým níkem C Velikost zásobní olejové nádrže (volitelná položka) 250 l Pln ní emisních limit podle Na ízení vlády R. 146/2007 Sb.a podle ½ TA Luft 86 Pr m rná hlu nost stroje ve vzdál.10 m od kontejneru db/a/ Celková doporu ená vým na vzduchu m 3 /h Vlastní spot eba el. energie Instalovaný výkon 44 kw Pr m rný provozní spot ebovaný výkon (bez nouz. chlazení) 28 kw

5 Motor Typ motoru WAUKESHA 16V150LTD Jmenovité otá ky Po et válc 1500 min Vrtání 152 mm Zdvih 165 mm Zdvihový objem motoru P ebytek vzduchu/zp sob ho ení 47,9 dm 3 (l) 1,6/chudá sm s Doporu ený typ oleje (zemní plyn) Mobil Pegasus 705 Doporu ený typ oleje (bioplyn) Mobil Pegasus 610 Kapacita olejové nápln 454 l M rná spot eba oleje p i jmenovitém výkonu 0,3-0,7 g/kwh Kompresní pom r 10:1 Hmotnost motoru (suchá) 7257 kg Generátor Synchronní generátor LSAC 50.1 L8 Jmenovitý zdánlivý výkon 1280 kva Jmenovitý inný výkon 1024 kw Jmenovité nap tí 400/231 VAC, 50 Hz Harmonické zkreslení (bez zát že/ vyvážená lineární) <2% / < 4% Podélná p echodová reaktance (Xd) 24,6% Podélná rázová reaktance (X d) 13,5% P í ná rázová reaktance (X q) 16,9% P echodová asová konstanta (Td) 222 ms Rázová asová konstanta (T d) 20 ms Hmotnost generátoru 2860 kg Po et ložisek 2

6 ídicí systém Charakteristika Modulární koncepce ídicího systému zajiš uje optimální konfiguraci pro každou jednotku. ídící systém je tvo en výkonnou centrální procesorovou jednotkou s programovým vybavením, moduly binárních vstup a výstup, moduly analogových vstup a výstup a samostatnou jednotkou sí ových ochran. Zobrazení stav soustrojí je pomocí grafického LCD, ovládání pomocí membránové klávesnice a p epína na elním panelu rozvád ové sk ín. Systém zajiš uje pln automatizovaný provoz jednotky a je umíst n spole n se silovou ástí (jisti e, pojistkové odpína e, styka e, relé) v jednom rozvad i. Samostatná rozvad ová sk í má rozm ry ( š x v x h) 1600 x 2000 x 600. Zobrazované údaje Jsou p ehledn len ny do následujících skupin Aktuální hodnoty Limitní hodnoty Regula ní hodnoty Stavová hlášení Poruchová hlášení a kódy Seznam poruch Standardní funkce Automatický start / stop jednotky Regulace otá ek / výkonu Automatické nafázování generátoru na rozvodnou sí p i paralelním provozu Vyhodnocení poruchy sít (nap tí, frekvence, vektorový skok) Zp tná wattová ochrana M ení teplot a tlak provozních médií (plyn, voda, olej) Automatické vyhodnocení poruchy m icích sníma Detekce úniku plynu (5xDO, 2xDI, 1xAI, 1xAO) signály pro vn jší komunikaci Varování obsluhy p ed dosažením limitních hodnot Automatické odstavení soustrojí p i p ekro ení nastavených limitních hodnot Volitelná rozší ení Systém TELECONTROL umož uje p ipojení jednotky na servisní dispe ink pomocí Internetu (využití tel. linky nebo GSM sít ) Funkce ostrovního provozu KJ - dodávka el. energie p i výpadku rozvodné sít Sériová komunikace s ídicím systémem uživatele (Modbus, Profibus)

7 Bilan ní tabulka % zatížení 100% 75,0% 50,0% P íkon v palivu [kw] Mechanický výkon motoru [kw] M rná spot eba [MJ/kWh] 8,56 8,93 10,01 Spot eba bioplynu [m3/h] 376,4 294,3 220,1 Ú innost alternátoru [%] 96,9% 96,9% 96,5% Elektrický výkon [kw] Tepelný výkon vysokoteplotního okruhu VT = 90 C [k W] Tepelný výkon nízkoteplotního okruhu NT = 55 C [kw ] Celkový tepelný výkon výroby VT + NT [kw] Tepelný výkon chlazení motoru + 1.st. mezichladi e [kw] Tepelný výkon z chlazení oleje [kw] Tepelný výkon z 2.st. mezichladi e [kw] Tepelný výkon spalin [kw] Mechanická ú innost motoru [%] 42,0% 40,3% 36,0% Elektrická ú innost soustrojí EL [%] 40,7% 39,1% 34,7% Tepelná ú innost bez nízkoteplotního podílu VT [%] 41,2% 42,1% 43,3% Celková ú innost bez nízkoteplotního podílu EL+VT [%] 81,9% 81,2% 78,0% Tepelná ú innost výroby VT +NT [%] 45,3% 46,6% 48,5% Celková ú innost výroby EL+VT+NT [%] 86,0% 85,7% 83,2% Množství spalovacího vzduchu [m3/h] Teplota spalin za turbodmychadlem [ C] Množství spalin [kg/h] Tepelné ztráty [kw] Výh evnost paliva (25, V(0; 101,325)) [MJ/m3] 23 Dochlazení spalin na 120 C Všechny výkonové parametry jsou stanoveny podle ISO 3046 Pro jmenovité atmosferické podmínky tj. Tlak 100kPa,teplota 25 C a relativní vlhkost vzduch u 30% Tolerance spot eby paliva +5% Tolerance pro tepelný výkon +/- 8%

8 Nouzové chlazení Chladi GFW 090.1/5M(D)-F4/03/2P Výkon 1120 kw Medium ethylene glycol 34 % (1) Pr tok vzduchu m³/h Tlaková ztráta 0.33 bar Pr tok 54,36 m³/h Ventilátor 5 Kus 3~400V 50Hz Hladina hluku 61 db(a) (2) Parametry motoru: ve vzdálenosti 10 m Otá ky 770 min-1 Výkon 2.80 kw Proud 5.10 A Objem trubek: 131 l P ipojení: Hmotnost (suchá): 1253 kg Vstup: DN100/PN10 Výstup: DN100/PN R Rozm ry: R = 160 mm Ø17

9 Požadavky na stavební ešení Umíst ní KJ Bo ní odstup po obou stranách kontejneru min mm Prostor z boku kontejneru ze strany soustrojí 1500 mm Prostor z boku kontejneru ze strany rozvad e 800 mm Pro montáž kontejneru posta í základ o dostate né únosnosti P dorysný rozm r pro p enos zatížení do základu je 0 x 3200 mm. Umíst ní chladi e nouzového chlazení a chladi e sm si Na základ (zpevn ný povrch) Topný uživatelský systém (sekundární okruh) Kogenera ní jednotka je vybavena Vlastním erpadlem zajiš ujícím krytí tlakové ztráty KJ Trojcestným regula ním ventilem regulace teploty topné vody Pojistnými ventily na primárním i topném okruhu Z d vodu zabrán ní poškození spalinového vým níku kogenera ní jednotky musí být v provozu i v režimu nouzového chlazení umožn n trvalý plný pr tok vody v topném uživatelském okruhu.
