PONORNÉ OHŘEVY PLOVÁKOVÉ SPÍNAČE MTS... Z PP A PVDF

Transkript

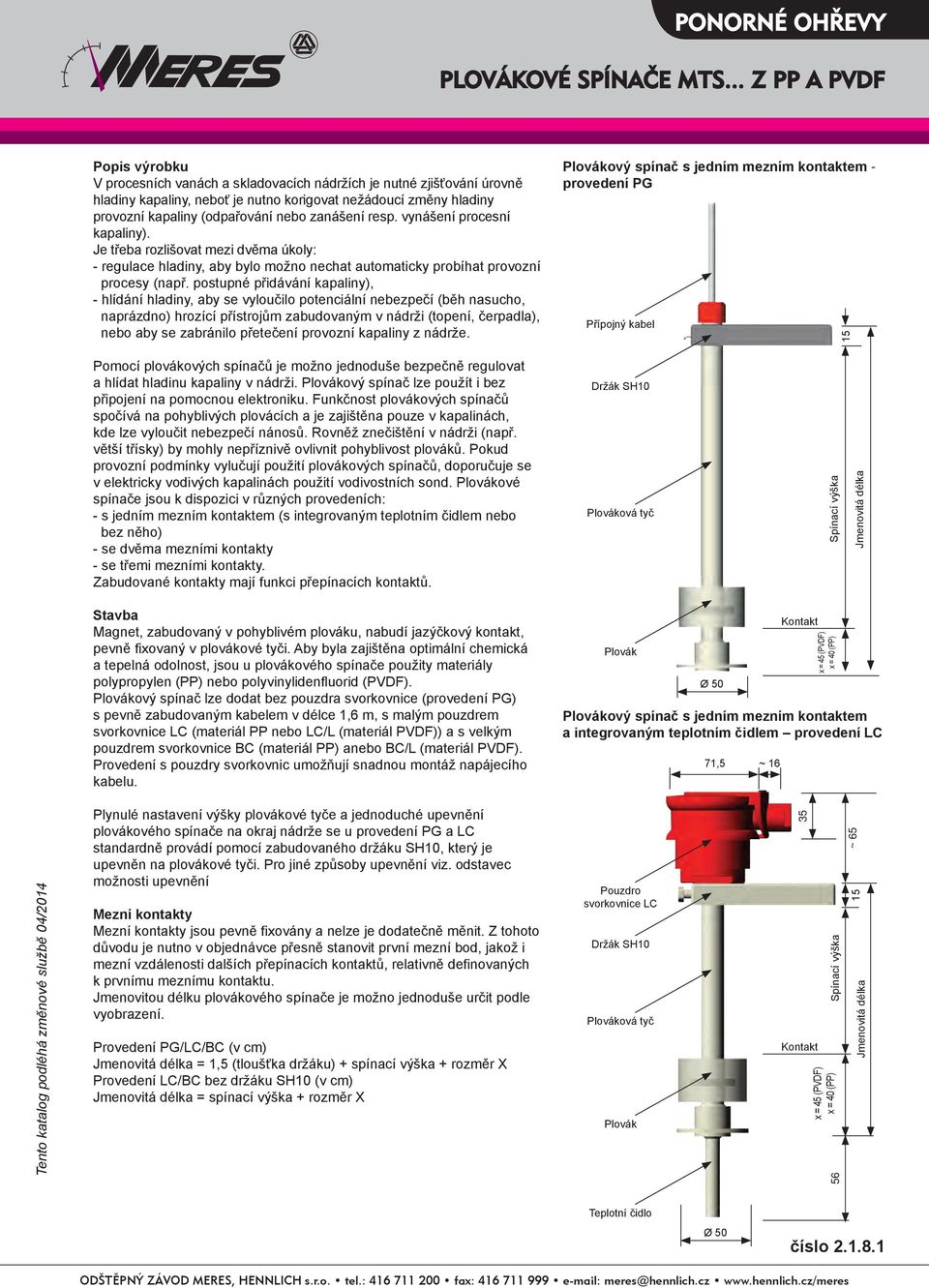

1 Popis výrobku V procesních vanách a skladovacích nádržích je nutné zjišťování úrovně hladiny kapaliny, neboť je nutno korigovat nežádoucí změny hladiny provozní kapaliny (odpařování nebo zanášení resp. vynášení procesní kapaliny). Je třeba rozlišovat mezi dvěma úkoly: - regulace hladiny, aby bylo možno nechat automaticky probíhat provozní procesy (např. postupné přidávání kapaliny), - hlídání hladiny, aby se vyloučilo potenciální nebezpečí (běh nasucho, naprázdno) hrozící přístrojům zabudovaným v nádrži (topení, čerpadla), nebo aby se zabránilo přetečení provozní kapaliny z nádrže. ový spínač s jedním mezním kontaktem - provedení PG Přípojný kabel Pomocí plovákových spínačů je možno jednoduše bezpečně regulovat a hlídat hladinu kapaliny v nádrži. ový spínač lze použít i bez připojení na pomocnou elektroniku. Funkčnost plovákových spínačů spočívá na pohyblivých plovácích a je zajištěna pouze v kapalinách, kde lze vyloučit nebezpečí nánosů. Rovněž znečištění v nádrži (např. větší třísky) by mohly nepříznivě ovlivnit pohyblivost plováků. Pokud provozní podmínky vylučují použití plovákových spínačů, doporučuje se v elektricky vodivých kapalinách použití vodivostních sond. ové spínače jsou k dispozici v různých provedeních: - s jedním mezním kontaktem (s integrovaným teplotním čidlem nebo bez něho) - se dvěma mezními kontakty - se třemi mezními kontakty. Zabudované kontakty mají funkci přepínacích kontaktů. Držák SH10 ová tyč Stavba Magnet, zabudovaný v pohyblivém plováku, nabudí jazýčkový kontakt, pevně fixovaný v plovákové tyči. Aby byla zajištěna optimální chemická a tepelná odolnost, jsou u plovákového spínače použity materiály polypropylen (PP) nebo polyvinylidenfluorid (PVDF). ový spínač lze dodat bez pouzdra svorkovnice (provedení PG) s pevně zabudovaným kabelem v délce 1,6 m, s malým pouzdrem svorkovnice LC (materiál PP nebo LC/L (materiál PVDF)) a s velkým pouzdrem svorkovnice BC (materiál PP) anebo BC/L (materiál PVDF). Provedení s pouzdry svorkovnic umožňují snadnou montáž napájecího kabelu. ový spínač s jedním mezním kontaktem a integrovaným teplotním čidlem provedení LC 71,5 ~ 16 Kontakt x = 45 (PVDF) x = 40 (PP) Plynulé nastavení výšky plovákové tyče a jednoduché upevnění plovákového spínače na okraj nádrže se u provedení PG a LC standardně provádí pomocí zabudovaného držáku SH10, který je upevněn na plovákové tyči. Pro jiné způsoby upevnění viz. odstavec možnosti upevnění Mezní kontakty Mezní kontakty jsou pevně fixovány a nelze je dodatečně měnit. Z tohoto důvodu je nutno v objednávce přesně stanovit první mezní bod, jakož i mezní vzdálenosti dalších přepínacích kontaktů, relativně definovaných k prvnímu meznímu kontaktu. Jmenovitou délku plovákového spínače je možno jednoduše určit podle vyobrazení. Provedení PG/LC/BC (v cm) = 1,5 (tloušťka držáku) + spínací výška + rozměr X Provedení LC/BC bez držáku SH10 (v cm) = spínací výška + rozměr X Pouzdro svorkovnice LC Držák SH10 ová tyč 35 Kontakt x = 45 (PVDF) x = 40 (PP) 56 ~ 65 Teplotní čidlo číslo

2 ový spínač se dvěma mezními kontakty - provedení BC 100 Ø 93 ~ 12 Držák SH Min. 45 ke stěně nádrže Pouzdro svorkovnice BC Ø 68 Ø Aretační šroub Provedení PG U plovákových spínačů bez pouzdra svorkovnice s pevně připojeným kabelem je pomocí kabelového svěrného šroubení vyveden přívod v délce 1,6 m (jiné délky na přání). Krytí IP 64 (ochrana proti stříkající vodě) dle EN Ø 7 ová tyč Vymezovací zarážka ový spínač se třemi mezními kontakty - provedení LC Ø 71,5 ~ 16 Vzdálenost mezních kontaktů x = PVDF: 45 x = PP: Provedení LC Malé pouzdro svorkovnice LC z PP nebo LC/L z PVDF slouží k připojení kabelu a má krytí IP 65 (ochrana proti vodnímu paprsku) podle EN Přístup na svorku za účelem připojení kabelu je zajištěn odšroubováním víka pomocí montážního klíče SL. Provedení BC Pouzdro svorkovnice BC (Ø 93 mm) z PP slouží k připojení kabelu a má krytí IP 65 (ochrana před tryskající vodou) podle EN Při extrémních teplotních zatíženích (teplota kapaliny > 80 C) nebo při působení silně oxidujících chemikálií (např. chrómové elektrolyty nebo roztoky HNO 3 ) by měla být používána pouzdra svorkovnic BC/L z PVDF. Připojení kabelu lze uskutečnit po odšroubování víka pomocí montážního klíče SB. Schéma elektrického připojení MTSu Pouzdro svorkovnice LC Držák SH10 ová tyč Vymezovací zarážka Vymezovací zarážka 3. kontakt Vzdálenost mezních kontaktů 1 Vzdálenost mezních kontaktů 2 ~ 65 MTSt MTS2u MTS3u 3 Pt 100 šedá žlutá šedá žlutá kontakt nahoře kontakt dole x = PVDF: 45 x = PP: 40 2 modrá 1 červená růžová číslo černá

3 TECHNICKÉ ÚDAJE Typové označení MTSu MTSt MTS2u MTS3u Počet kontaktů 1 přepínač 1 přepínač 2 přepínače 3 přepínače Integrované teplotní čidlo ne Pt 100 ne ne Spínaný proud max. 1,0 A max. 1,0 A max. 1,0 A max. 1,0 A Spínané napětí 1 V AC/DC V AC 1 V AC/DC V AC 1 V AC/DC V AC 1 V AC/DC V AC Spínaný výkon max. 60 VA / 60 W max. 60 VA / 60 W max. 60 VA / 60 W max. 60 VA / 60 W Prodleva spínání žádná žádná žádná žádná Hystereze spínání 5 mm 5 mm 5 mm 5 mm Min. spín. vzdálenost mezi 1. a em mm 40 mm Min. spín. vzdálenost mezi 1. a 3. kontaktem mm Min. jmenovitá délka 100 mm 100 mm 125 mm 210 mm Možná provedení PG, LC, LC/L, BC, BC/L PG, LC, LC/L, BC, BC/L PG, LC, LC/L, BC, BC/L PG, LC, LC/L, BC, BC/L Zvláštní provedení Upevnění plovákového spínače do nádrže by mělo zajistit bezporuchový provoz po dlouhé období a přitom umožnit optimální přístup. Úhlové provedení (WMTS ) Toto provedení má tu výhodu, že plovákový spínač lze prostorově úsporně připevnit na okraj nádrže. Navíc je v případě horkých kapalin vyvedeno pouzdro svorkovnice popř. kabelové svěrné šroubení mimo oblast přímého odpařování. Příslušenství pro provedení BC Montážní klíč SB Vestavná manžeta EM Držák HB Přídržná manžeta HM Možnosti upevnění U provedení LC lze plovákové spínače upevnit i pomocí vestavné manžtety ML. U provedení BC je možno pro uchycení na kraj vany použít držák HB (PP) nebo HB/L (PVDF), pro uchycení do traverzy vestavnou manžetu EM nebo přídružnou manžetu HM. Upevnění pomocí příruby nebo závitové spojky jsou vhodná zejména pro použití v uzavřených nebo zakrytých nádržích. Příslušenství pro provedení LC Montážní klíč SL Vestavná manžeta ML číslo

4 ový spínač s jedním mezním kontaktem (MTSu/MTSt) ový spínač s jedním mezním kontaktem se používá k hlídání kapaliny. Typická použití jsou: - ochrana proti přetékání hladiny a chodu nasucho (ochrana topení/čerpadla proti chodu nasucho). U plovákových spínačů MTSt je navíc integrované teplotní čidlo Pt 100 pro podchycení teploty. Použitím odpovídající elektroniky může být měření teploty dále zpracováno pro hlídání nebo regulování teploty. ový spínač se dvěma mezními kontakty (MTS2u) ové spínače se dvěma mezními kontakty (MTS2u) se používají k zajištění hlídání dvou úrovní hladin kapaliny. Typická použití jsou: - regulace: při řízení stavu naplnění MIN/MAX se udržuje hladina kapaliny pomocí ovládání čerpadla nebo magnetického ventilu v definovaném rozsahu, nebo - hlídání: minimální (např. ochrana proti chodu nasucho) a maximální stav kapaliny (např. ochrana proti přetečení) jsou hlídány nezávisle na sobě. ový spínač se třemi mezními kontakty (MTS3u) ové spínače se třemi mezními kontakty (MTS3u) se používají k podchycení tří úrovní hladin kapaliny. Typická použití jsou: - regulace stavu naplnění MIN/MAX - hlídání minimálního nebo maximálního stavu kapaliny ponorného ohřívače [mm] ORIENTAČNÍ TABULKA PLOVÁKOVÝCH SPÍNAČŮ JAKO OCHRANA PROTI CHODU NASUCHO PRO TRUBICOVÉ OHŘÍVAČE ROTKAPPE SE STANDARDNÍMI MINIMÁLNÍMI PONORY Minimální ponor [mm] plovákového spínače [mm] Typ plovákového spínače MTSu12/ MTSu14/ MTSu17/ MTSu24/ MTSu27/ MTSu37/ MTSu47/ MTSu60/ číslo

5 PLOVÁKOVÉ SPÍNAČE MTS... Z NEREZU V procesních lázních a skladovacích nádržích je nutné zjišťování úrovně hladiny kapaliny, neboť je nutno korigovat nežádoucí změny povrchu procesní kapaliny (odpařování nebo zanášení resp. vynášení procesní kapaliny).zde je třeba rozlišovat mezi dvěma úkoly:- regulace hladiny, aby mohly automatické procesy bezproblémově fungovat (např. postupné přidávání kapaliny)- hlídání hladiny, aby se vyloučilo potenciální nebezpečí (chod nasucho, naprázdno) hrozící zařízením zabudovaným v nádrži (topení, čerpadla) nebo se zabránilo přetečení procesní kapaliny z lázně. Pomocí plovákových spínačů z nerezu (1.4571) lze jednoduše a bezpečně regulovat a hlídat hladinu kapaliny v lázni. ový spínač lze použít i bez připojení na pomocnou elektroniku. Funkčnost plovákových spínačů spočívá na pohyblivých plovácích a je zajištěna pouze v kapalinách, kde lze vyloučit nebezpečí nánosů/inkrustace. Rovněž znečištění v lázni (např. větší třísky) by mohlo nepříznivě ovlivnit pohyblivost plováků. Pokud provozní podmínky vylučují použití plovákových spínačů, doporučuje se v elektricky vodivých kapalinách použití vodivostních sond. ové spínače jsou k dispozici v různých provedeních:- s jedním mezním kontaktem- se dvěma mezními kontaktyse třemi mezními kontakty.zabudované kontakty mají funkci přepínacích kontaktů. ový spínač z nerezu s jedním mezním kontaktem - provedení LC Držák ová tyč Kontakt x = 53 ový spínač z nerezu se třemi mezními kontakty - provedení LC 71,5 ~ 16 StavbaMagnet, zabudovaný v pohyblivém plováku, nabudí jazýčkový kontakt, pevně fixovaný v plovákové tyči. ový spínač lze dodat bez pouzdra svorkovnice (provedení PG) s pevně zabudovaným kabelem v délce 1,6 m, s malým pouzdrem svorkovnice LC (materiál PP) nebo LC/L (materiál PVDF) a s velkým pouzdrem svorkovnice BC (materiál PP) nebo BC/L (materiál PVDF).Provedení s pouzdrem svorkovnice umožňuje snadnou montáž napájecího kabelu. U provedení PG a LC je při objednání nutno přesně zadat pozici držáku nebo šrouboací či navařovací příruby. U provedení BC je možné upevnění plovákového spínače pomocí držáku HB (PP) nebo HB/L (PVDF) na okraj lázně nebo pomocí vestavné manžety EM nebo přídržné manžety HM do traverzy. Provedení PG U plovákových spínačů bez pouzdra svorkovnice s pevně připojeným kabelem je pomocí kabelového svěrného šroubení vyveden přívod v délce 1,6 m (jiné délky na přání). Provedení LC Malé pouzdro svorkovnice LC z PP nebo LC/L z PVDF slouží k připojení kabelu a má krytí IP 65 (ochrana proti vodnímu paprsku) dle EN Hlavice LC ová tyč Ø kontakt 35 ~ 65 Vzdálenost mezních kontaktů x = 53 Provedení BC Pouzdro svorkovnice BC (Ø 93 mm) z PP slouží k připojení kabelu a má krytí IP 65 (ochrana před vodním paprskem) dle EN Při extrémních teplotních zatíženích (teplota lázně > 80 C) by mělo být použito pouzdro BC/L z PVDF. Mezní kontakty Mezní kontakty jsou pevně fixovány a nelze je dodatečně měnit. První bod spínání jakož i vzdálenosti dalších mezních kontaktů definovaných relativně k prvnímu meznímu kontaktu je nutno přesně zadat při objednání.jmenovitou délku plovákového spínače lze jednodušše stanovit pomocí rozměrových výkresů.provedení PG/LC (v cm) = 1,5 (tloušťka držáku) + spínací výška + rozměr X Provedení BC (v cm) = spínací výša + rozměr X ový spínač z nerezu se dvěma mezními kontakty - provedení BC 100 ~ 12 Kryt Ø 93 Hlavice BC ová tyč Ø 68 Ø 78 Ø 55 8 Vzdálenost mezních kontaktů 43 x = č

6 PLOVÁKOVÉ SPÍNAČE MTS... Z NEREZU TECHNICKÉ ÚDAJE Typové označení MTSu MTS2u MTS3u Počet kontaktů 1 přepínač 2 přepínače 3 přepínače Spínaný proud max. 1,0 A max. 1,0 A max. 1,0 A Spínané napětí 1 V AC/DC V AC 1 V AC/DC V AC 1 V AC/DC V AC Spínaný výkon max. 60 VA / 60 W max. 60 VA / 60 W max. 60 VA / 60 W Prodleva spínání žádná žádná žádná Hystereze spínání 5 mm 5 mm 5 mm Min. spín. vzdálenost mezi 1. a em - 25 mm 40 mm Min. spín. vzdálenost mezi 1. a 3. kontaktem mm Min. jmenovitá délka 125 mm 160 mm 250 mm Možná provedení PG, LC, LC/L, BC, BC/L PG, LC, LC/L, BC, BC/L PG, LC, LC/L, BC, BC/L číslo

7 PLOVÁKOVÉ SPÍNAČE MTS... Typové označení Typové označení a potřebné technické údaje jsou trvale a čitelně vytištěny na typovém štítku, zavařeném ve víku. U plovákových spínačů v provedení PG je typový štítek nalepen na přívodním kabelu. MTS / / / - speciální upevnění (šroubovací spojka nebo příruba) materiál F=PP, L=PVDF, B=nerez provedení PG, LC, LC/L, BC, BC/L spínací vzdálenost v cm pro 3. spínací kontakt (pouze u MTS3u) spínací vzdálenost v cm pro 2. spínací kontakt (pouze u MTS2u a MTS3u) jmenovitá délka v cm provedení spínače: u, t (pouze pro materiálové provedení F a L), 2u, 3u u pravoúhlého provedení: W Příklad: MTSu30/LC-F ový spínač hladiny s jedním mezním kontaktem, o délce 30 cm, s pouzdrem svorkovnice LC z polypropylenu. V případě objednávky náhradních dílů je nutné uvést typové označení a 10místné číslo sortimentu (vytištěno na typovém štítku). Pomocí tohoto čísla lze každý výrobek jednoznačně identifikovat! Zabezpečení kvality Během jednotlivých výrobních procesů je kvalita průběžně a permanentně hlídána a po skončení výroby je přezkoušena funkčnost a bezpečnost podle EN /2. Mějte prosím na paměti, že všechny údaje se vztahují na stav techniky. Nemůžeme proto přebírat odpovědnost za správnost a úplnost. Vyhrazujeme si změny, které slouží technickému pokroku. Vyobrazení nejsou závazná. Za chyby vzniklé následkem nepřiměřeného používání neručíme. Servis Každá provozní kapalina klade specifické požadavky na materiály. V kapitole 1 Přehled chemických odolností použitých materiálů jsou uvedeny rezistence používaných materiálů pro ohřívače a snímače, jakož i doporučení pro jejich aplikaci v nejběžnějších provozních kapalinách. Přehled úplného sortimentu výrobků lze vyhledat na internetových stránkách: popř. mohou být zaslány odpovídající katalogové listy. číslo
