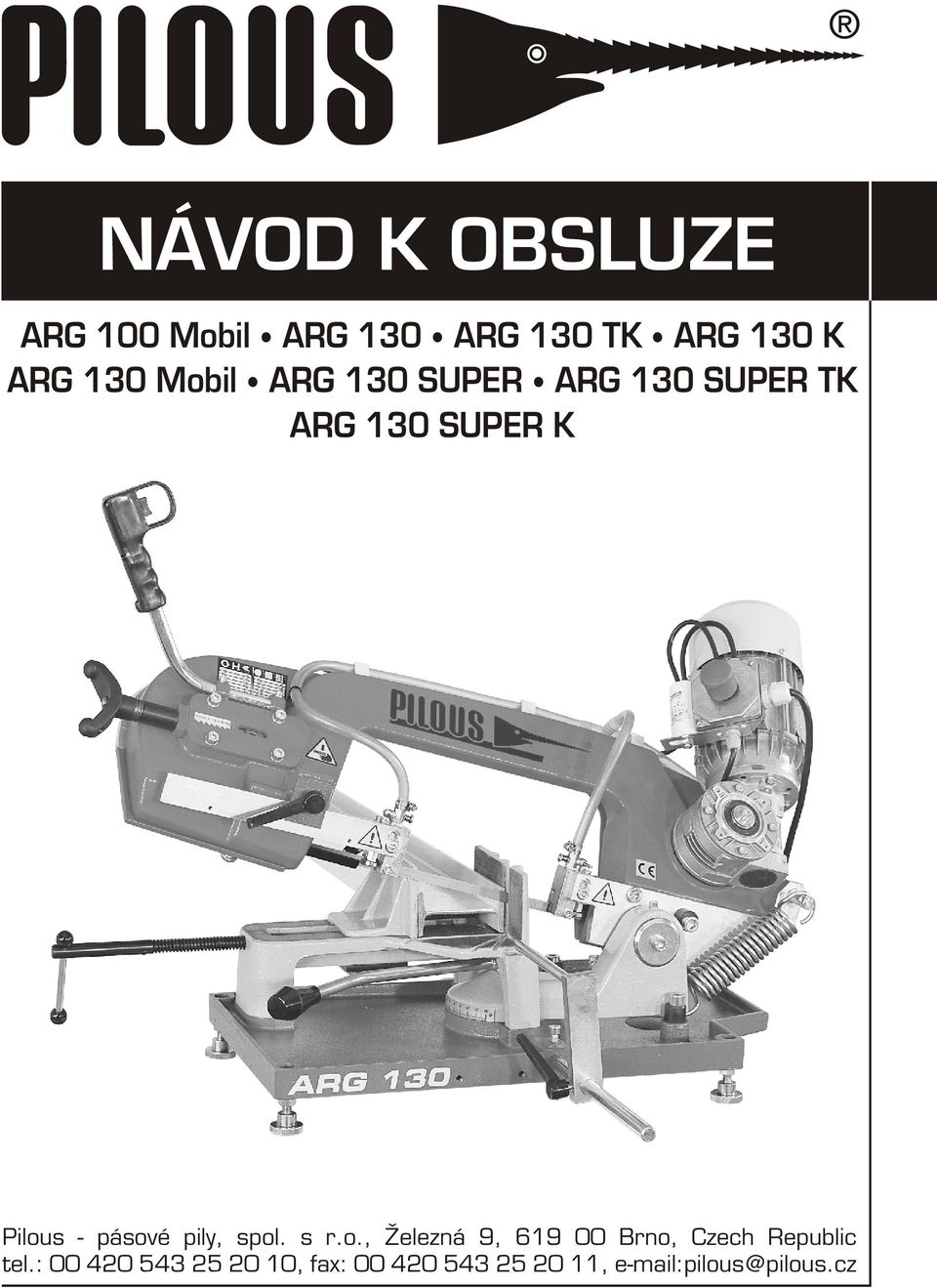

NÁVOD K OBSLUZE. ARG 100 Mobil ARG 130 ARG 130 TK ARG 130 K ARG 130 Mobil ARG 130 SUPER ARG 130 SUPER TK ARG 130 SUPER K

Transkript

1 NÁVOD K OBSLUZE ARG 00 Mobil ARG 0 ARG 0 TK ARG 0 K ARG 0 Mobil ARG 0 SUPER ARG 0 SUPER TK ARG 0 SUPER K Pilous pásové pily, spol. s r.o., Železná 9, 9 00 Brno, Czech Republic tel.: , fax: , e mail:pilous@pilous.cz

2

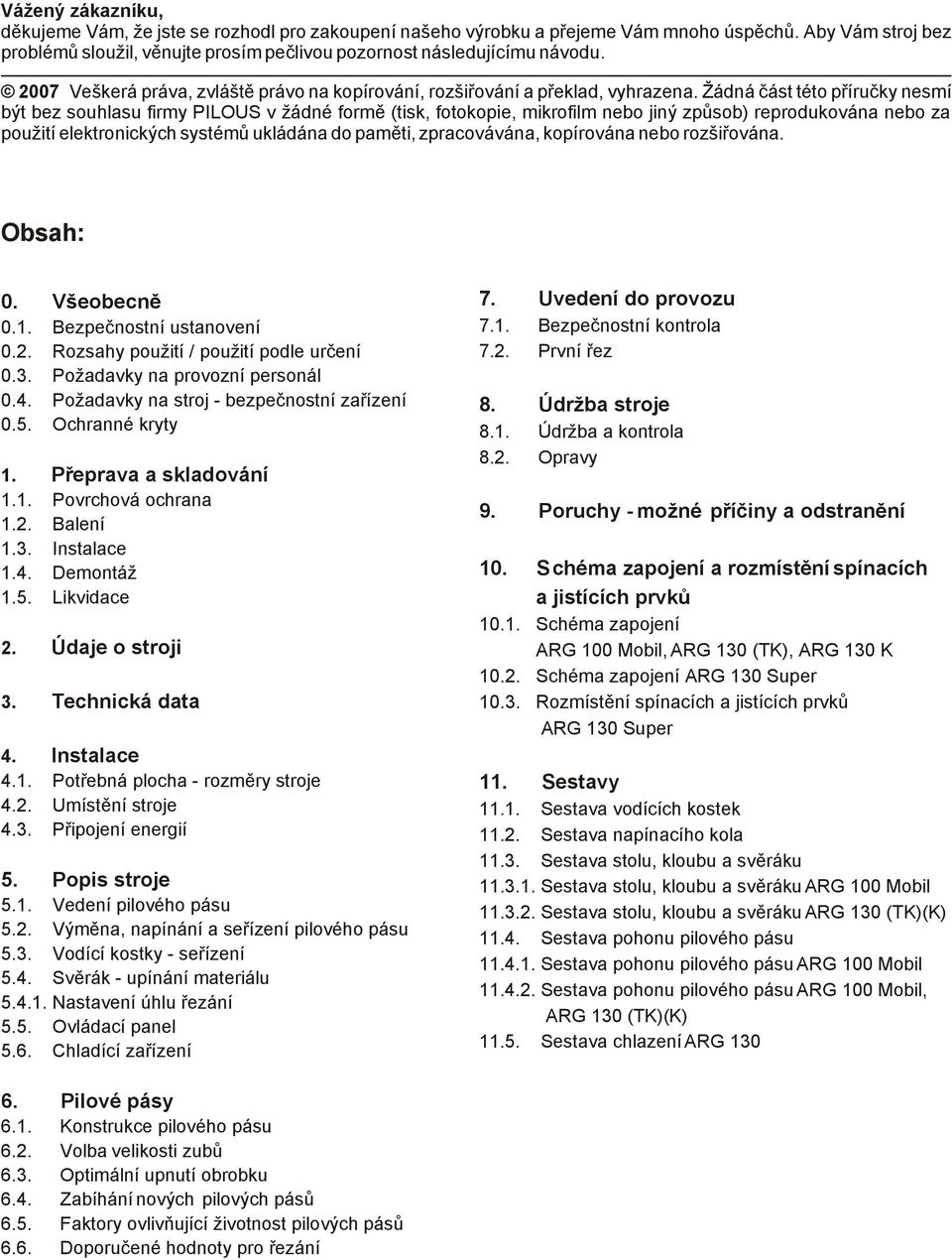

3 Vážený zákazníku, děkujeme Vám, že jste se rozhodl pro zakoupení našeho výrobku a přejeme Vám mnoho úspěchů. Aby Vám stroj bez problémů sloužil, věnujte prosím pečlivou pozornost následujícímu návodu. 007 Veškerá práva, zvláště právo na kopírování, rozšiřování a překlad, vyhrazena. Žádná část této příručky nesmí být bez souhlasu firmy PILOUS v žádné formě (tisk, fotokopie, mikrofilm nebo jiný způsob) reprodukována nebo za použití elektronických systémů ukládána do paměti, zpracovávána, kopírována nebo rozšiřována. Obsah: 0. Všeobecně 0.. Bezpečnostní ustanovení 0.. Rozsahy použití / použití podle určení 0.. Požadavky na provozní personál 0.. Požadavky na stroj - bezpečnostní zařízení 0.5. Ochranné kryty. Přeprava a skladování.. Povrchová ochrana.. Balení.. Instalace.. Demontáž.5. Likvidace. Údaje o stroji. Technická data. Instalace.. Potřebná plocha - rozměry stroje.. Umístění stroje.. Připojení energií 5. Popis stroje 5.. Vedení pilového pásu 5.. Výměna, napínání a seřízení pilového pásu 5.. Vodící kostky - seřízení 5.. Svěrák - upínání materiálu 5... Nastavení úhlu řezání 5.5. Ovládací panel 5.. Chladící zařízení 7. Uvedení do provozu 7.. Bezpečnostní kontrola 7.. První řez 8. Údržba stroje 8.. Údržba a kontrola 8.. Opravy 9. Poruchy - možné příčiny a odstranění 0. S chéma zapojení a rozmístění spínacích a jistících prvků 0.. Schéma zapojení ARG 00 Mobil, ARG 0 (TK), ARG 0 K 0.. Schéma zapojení ARG 0 Super 0.. Rozmístění spínacích a jistících prvků ARG 0 Super. Sestavy.. Sestava vodících kostek.. Sestava napínacího kola.. Sestava stolu, kloubu a svěráku... Sestava stolu, kloubu a svěráku ARG 00 Mobil... Sestava stolu, kloubu a svěráku ARG 0 (TK)(K).. Sestava pohonu pilového pásu... Sestava pohonu pilového pásu ARG 00 Mobil... Sestava pohonu pilového pásu ARG 00 Mobil, ARG 0 (TK)(K).5. Sestava chlazení ARG 0. Pilové pásy.. Konstrukce pilového pásu.. Volba velikosti zubů.. Optimální upnutí obrobku.. Zabíhání nových pilových pásů.5. Faktory ovlivňující životnost pilových pásů.. Doporučené hodnoty pro řezání

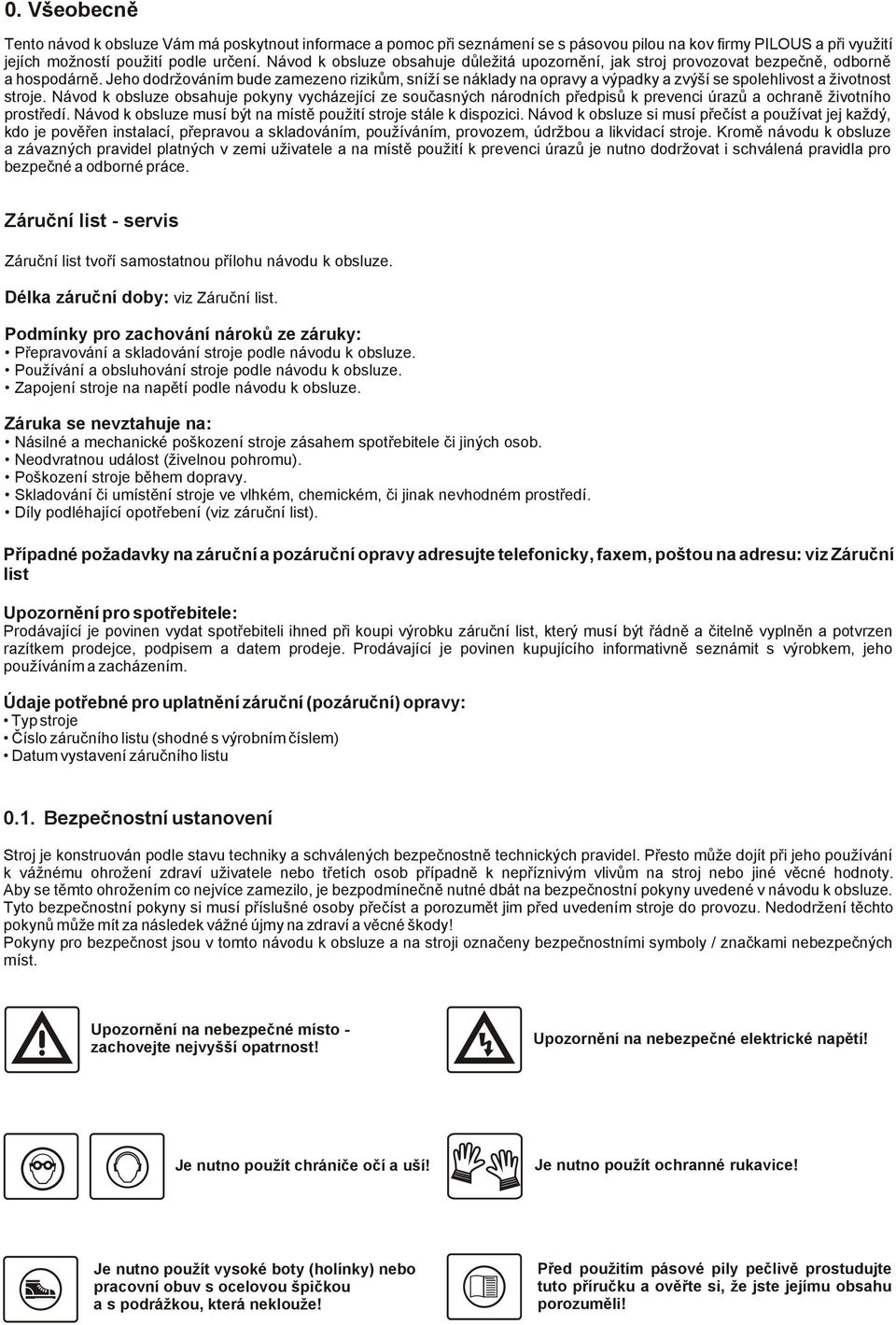

4 0. Všeobecně Tento návod k obsluze Vám má poskytnout informace a pomoc při seznámení se s pásovou pilou na kov firmy PILOUS a při využití jejích možností použití podle určení. Návod k obsluze obsahuje důležitá upozornění, jak stroj provozovat bezpečně, odborně a hospodárně. Jeho dodržováním bude zamezeno rizikům, sníží se náklady na opravy a výpadky a zvýší se spolehlivost a životnost stroje. Návod k obsluze obsahuje pokyny vycházející ze současných národních předpisů k prevenci úrazů a ochraně životního prostředí. Návod k obsluze musí být na místě použití stroje stále k dispozici. Návod k obsluze si musí přečíst a používat jej každý, kdo je pověřen instalací, přepravou a skladováním, používáním, provozem, údržbou a likvidací stroje. Kromě návodu k obsluze a závazných pravidel platných v zemi uživatele a na místě použití k prevenci úrazů je nutno dodržovat i schválená pravidla pro bezpečné a odborné práce. Záruční list - servis Záruční list tvoří samostatnou přílohu návodu k obsluze. Délka záruční doby: viz Záruční list. Podmínky pro zachování nároků ze záruky: Přepravování a skladování stroje podle návodu k obsluze. Používání a obsluhování stroje podle návodu k obsluze. Zapojení stroje na napětí podle návodu k obsluze. Záruka se nevztahuje na: Násilné a mechanické poškození stroje zásahem spotřebitele či jiných osob. Neodvratnou událost (živelnou pohromu). Poškození stroje během dopravy. Skladování či umístění stroje ve vlhkém, chemickém, či jinak nevhodném prostředí. Díly podléhající opotřebení (viz záruční list). Případné požadavky na záruční a pozáruční opravy adresujte telefonicky, faxem, poštou na adresu: viz Záruční list Upozornění pro spotřebitele: Prodávající je povinen vydat spotřebiteli ihned při koupi výrobku záruční list, který musí být řádně a čitelně vyplněn a potvrzen razítkem prodejce, podpisem a datem prodeje. Prodávající je povinen kupujícího informativně seznámit s výrobkem, jeho používáním a zacházením. Údaje potřebné pro uplatnění záruční (pozáruční) opravy: Typ stroje Číslo záručního listu (shodné s výrobním číslem) Datum vystavení záručního listu 0.. Bezpečnostní ustanovení Stroj je konstruován podle stavu techniky a schválených bezpečnostně technických pravidel. Přesto může dojít při jeho používání k vážnému ohrožení zdraví uživatele nebo třetích osob případně k nepříznivým vlivům na stroj nebo jiné věcné hodnoty. Aby se těmto ohrožením co nejvíce zamezilo, je bezpodmínečně nutné dbát na bezpečnostní pokyny uvedené v návodu k obsluze. Tyto bezpečnostní pokyny si musí příslušné osoby přečíst a porozumět jim před uvedením stroje do provozu. Nedodržení těchto pokynů může mít za následek vážné újmy na zdraví a věcné škody! Pokyny pro bezpečnost jsou v tomto návodu k obsluze a na stroji označeny bezpečnostními symboly / značkami nebezpečných míst. Upozornění na nebezpečné místo - zachovejte nejvyšší opatrnost! Upozornění na nebezpečné elektrické napětí! Je nutno použít chrániče očí a uší! Je nutno použít ochranné rukavice! Je nutno použít vysoké boty (holínky) nebo pracovní obuv s ocelovou špičkou a s podrážkou, která neklouže! Před použitím pásové pily pečlivě prostudujte tuto příručku a ověřte si, že jste jejímu obsahu porozuměli!

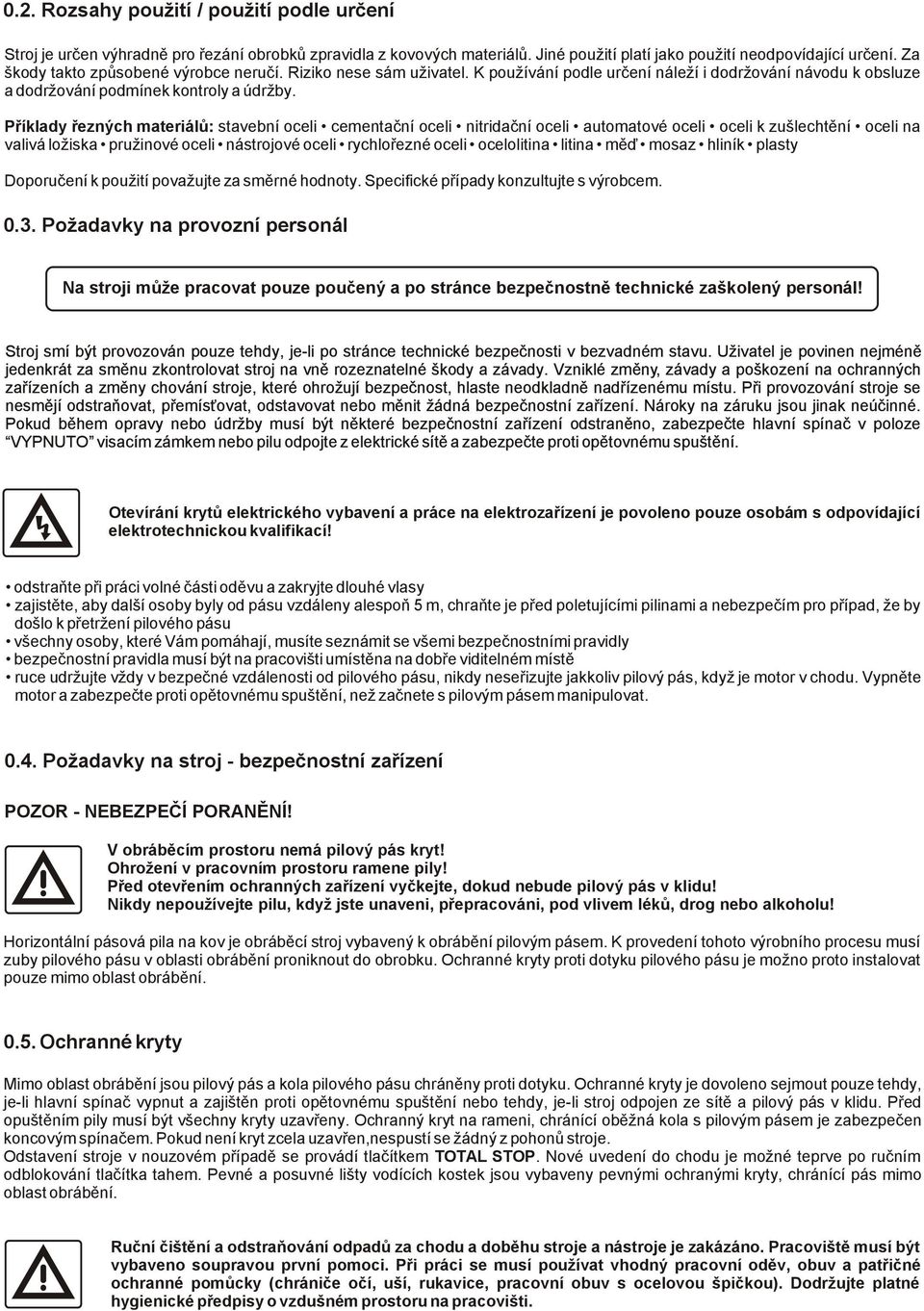

5 0.. Rozsahy použití / použití podle určení Stroj je určen výhradně pro řezání obrobků zpravidla z kovových materiálů. Jiné použití platí jako použití neodpovídající určení. Za škody takto způsobené výrobce neručí. Riziko nese sám uživatel. K používání podle určení náleží i dodržování návodu k obsluze a dodržování podmínek kontroly a údržby. Příklady řezných materiálů: stavební oceli cementační oceli nitridační oceli automatové oceli oceli k zušlechtění oceli na valivá ložiska pružinové oceli nástrojové oceli rychlořezné oceli ocelolitina litina měď mosaz hliník plasty Doporučení k použití považujte za směrné hodnoty. Specifické případy konzultujte s výrobcem. 0.. Požadavky na provozní personál Na stroji může pracovat pouze poučený a po stránce bezpečnostně technické zaškolený personál! Stroj smí být provozován pouze tehdy, je-li po stránce technické bezpečnosti v bezvadném stavu. Uživatel je povinen nejméně jedenkrát za směnu zkontrolovat stroj na vně rozeznatelné škody a závady. Vzniklé změny, závady a poškození na ochranných zařízeních a změny chování stroje, které ohrožují bezpečnost, hlaste neodkladně nadřízenému místu. Při provozování stroje se nesmějí odstraňovat, přemísťovat, odstavovat nebo měnit žádná bezpečnostní zařízení. Nároky na záruku jsou jinak neúčinné. Pokud během opravy nebo údržby musí být některé bezpečnostní zařízení odstraněno, zabezpečte hlavní spínač v poloze VYPNUTO visacím zámkem nebo pilu odpojte z elektrické sítě a zabezpečte proti opětovnému spuštění. Otevírání krytů elektrického vybavení a práce na elektrozařízení je povoleno pouze osobám s odpovídající elektrotechnickou kvalifikací! odstraňte při práci volné části oděvu a zakryjte dlouhé vlasy zajistěte, aby další osoby byly od pásu vzdáleny alespoň 5 m, chraňte je před poletujícími pilinami a nebezpečím pro případ, že by adošlo k přetržení pilového pásu všechny osoby, které Vám pomáhají, musíte seznámit se všemi bezpečnostními pravidly bezpečnostní pravidla musí být na pracovišti umístěna na dobře viditelném místě ruce udržujte vždy v bezpečné vzdálenosti od pilového pásu, nikdy neseřizujte jakkoliv pilový pás, když je motor v chodu. Vypněte amotor a zabezpečte proti opětovnému spuštění, než začnete s pilovým pásem manipulovat. 0.. Požadavky na stroj - bezpečnostní zařízení POZOR - NEBEZPEČÍ PORANĚNÍ! V obráběcím prostoru nemá pilový pás kryt! Ohrožení v pracovním prostoru ramene pily! Před otevřením ochranných zařízení vyčkejte, dokud nebude pilový pás v klidu! Nikdy nepoužívejte pilu, když jste unaveni, přepracováni, pod vlivem léků, drog nebo alkoholu! Horizontální pásová pila na kov je obráběcí stroj vybavený k obrábění pilovým pásem. K provedení tohoto výrobního procesu musí zuby pilového pásu v oblasti obrábění proniknout do obrobku. Ochranné kryty proti dotyku pilového pásu je možno proto instalovat pouze mimo oblast obrábění Ochranné kryty Mimo oblast obrábění jsou pilový pás a kola pilového pásu chráněny proti dotyku. Ochranné kryty je dovoleno sejmout pouze tehdy, je-li hlavní spínač vypnut a zajištěn proti opětovnému spuštění nebo tehdy, je-li stroj odpojen ze sítě a pilový pás v klidu. Před opuštěním pily musí být všechny kryty uzavřeny. Ochranný kryt na rameni, chránící oběžná kola s pilovým pásem je zabezpečen koncovým spínačem. Pokud není kryt zcela uzavřen,nespustí se žádný z pohonů stroje. Odstavení stroje v nouzovém případě se provádí tlačítkem TOTAL STOP. Nové uvedení do chodu je možné teprve po ručním odblokování tlačítka tahem. Pevné a posuvné lišty vodících kostek jsou vybaveny pevnými ochranými kryty, chránící pás mimo oblast obrábění. Ruční čištění a odstraňování odpadů za chodu a doběhu stroje a nástroje je zakázáno. Pracoviště musí být vybaveno soupravou první pomoci. Při práci se musí používat vhodný pracovní oděv, obuv a patřičné ochranné pomůcky (chrániče očí, uší, rukavice, pracovní obuv s ocelovou špičkou). Dodržujte platné hygienické předpisy o vzdušném prostoru na pracovišti.

6 . Přeprava a skladování NEBEZPEČÍ POŠKOZENÍ! Stroj je možno přepravovat a zdvihat jen vidlicovým zdvižným vozíkem. ZÁKAZ POUŽÍVÁNÍ JEŘÁBU! Standardní příslušenství: kovový pilový pás bimetal M (namontován) návod k obsluze pásové pily délkový doraz.. Povrchová ochrana Díly stroje jsou chráněny proti korozi vypalovacím práškovým lakem, nebo základní barvou a dvousložkovým polyuretanovým lakem. Kluzné plochy jsou natřeny antikorozním olejem. Ostatní součásti a díly stroje jsou povrchově upraveny zinkováním nebo černěním... Balení Typ ARG 00 Mobil je expedován v papírové krabici, ostatní typy jsou připevněny šrouby na paletě EUR, která se podle druhu expedice může provést i jako bednění nebo zámořská bedna. Pro přepravu a nakládání vidlicovým zdvižným vozíkem je od země vzdálenost přibližně 00 mm. Proti povětrnostním vlivům během přepravy je stroj zabalen ve strečové fólii... Instalace Odstraňte paletu. Stroj ustavte na místě použití. Kluzné plochy zbavte antikorozní ochrany a prachu a znovu na ně naneste olej. Připevněte délkový doraz. Zajistěte připojení energie (viz kapitola..). Jen pro pily s chladícím zařízením: Zkontrolujte, zda odpadní hadice chladící kapaliny při přepravě nevypadla z krytu nádoby chladící kapaliny a je-li dobře usazena v nádobě. Nalejte chladící kapalinu (přibližně 5 litrů) do nádoby chladící emulze. Při manipulaci s chladicími médii nelze vyloučit ohrožení nebezpečnými látkami. Dodržujte ve vlastním zájmu národní předpisy a doporučení / provozní předpisy dané výrobcem, případně svého podniku, týkající se bezpečné manipulace s chladícími médii... Demontáž / opětovné zabalení vyprázdněte a vyčistěte nádobu na třísky a nádobu chladicího média vyčistěte stroj kluzné plochy stroje natřete antikorozním olejem zajistěte odpojení stroje od přívodu energie zajistěte výkyvné rameno pro transport zvedněte stroj a přišroubujte na paletu EUR dbejte na vzdálenost od země asi 00 mm kvůli přepravě na vidlicovém vysokozdvižném vozíku zkontrolujte, zda jsou přišroubována všechna ochranná zařízení stroje přibalte příslušenství stroje Pozor: použitá chladicí média jsou speciální odpad! Odpojení stroje od přívodu elektrické energie smí provádět pouze osoba s elektrotechnickou kvalifikací!.5. Likvidace Po definitivním odstavení z provozu se stroj likviduje podle ustanovení platných v příslušné zemi. Doporučujeme obrátit se na firmu specializovanou na likvidaci.

7 . Údaje o stroji Horizontální pásové pily na kov umožňují dělení širokého sortimentu různých druhů materiálu. Posuv ramene pilového pásu do řezu, zvedání výkyvného ramene pily, přísun, upínání a odebírání obrobků se provádí ručně. Jako řezný nástroj slouží nekonečný svařovaný kovový pilový pás. Pilový pás se napíná mechanicky přes napínací oběžné kolo. Poháněno je hnacím oběžným kolem, které je přes šnekovou převodovku poháněno motorem. V oblasti obrábění je přesně veden ve vodících kostkách pilového pásu. Mimo oblast obrábění je pilový pás chráněn pohyblivými a pevnými kryty. A výkyvné rameno B pilový pás C pevná lišta s vedením pilového pásu D převodovka E motor F svěrák G otočný stůl H podstavec I nádoba chladící emulze s čerpadlem J aretační páka ramene K pohyblivá čelist L upínací páka pohyblivé lišty M napínání pilového pásu N ovládací rukojeť O pohyblivá lišta s vedením pilového pásu ARG 00 Mobil ARG 00 Mobil ARG 0 Mobil N M L O B C A E D N M L O B C A D E M N L O B C A D E F H K J G F H K J G J I K F G H ARG 0 Super (TK, K) ARG 0 (TK, K) M N L O B C A D E M N L O B C A D E K J K J F G F G H H I I

8 . Technická data ARG 00 Mobil ARG 0 TK (Super, Mobil) stolní ARG 0 K (Super, Mobil) s podstavcem HLAVNÍ MOTOR V 0 - fáze 0 V, 50 Hz 0,7 kw 0 V, 50 Hz 0,55 kw 0 V, 50 Hz 0,55 kw HLAVNÍ MOTOR V00 V 00 - fáze 00 V, 50 Hz 0, / 0,5 kw 00 V, 50 Hz 0, / 0,5 kw MOTOR ČERPADLA 0 V, 00 V, 50 Hz 0,09 kw 0 V, 00 V, 50 Hz 0,09 kw RYCHLOST PÁSU V 0 - fáze 75 m/min 75 m/min 75 m/min RYCHLOST PÁSU V 00 - fáze 0 / 80 m/min 0 / 80 m/min ŘEZNÉ ROZSAHY [mm] a a b a b a a x90 5x x0 5x x0 5x NATOČENÍ RAMENE PILOVÝ PÁS 50 0,5 70 0,5 70 0,5 PRŮMĚR VODÍCÍCH KOL PILOVÉHO PÁSU 0 mm 80 mm 80 mm PRACOVNÍ VÝŠKA SVĚRÁKU 00 mm 0 mm 900 mm NÁDRŽ CHLADÍCÍ KAPALINY přibližně 5 litrů přibližně 5 litrů ROZMĚRY STROJE HMOTNOST STROJE 9 kg 8 kg 0 kg HMOTNOST STROJE pouze ARG 0 Mobil kg +7 kg

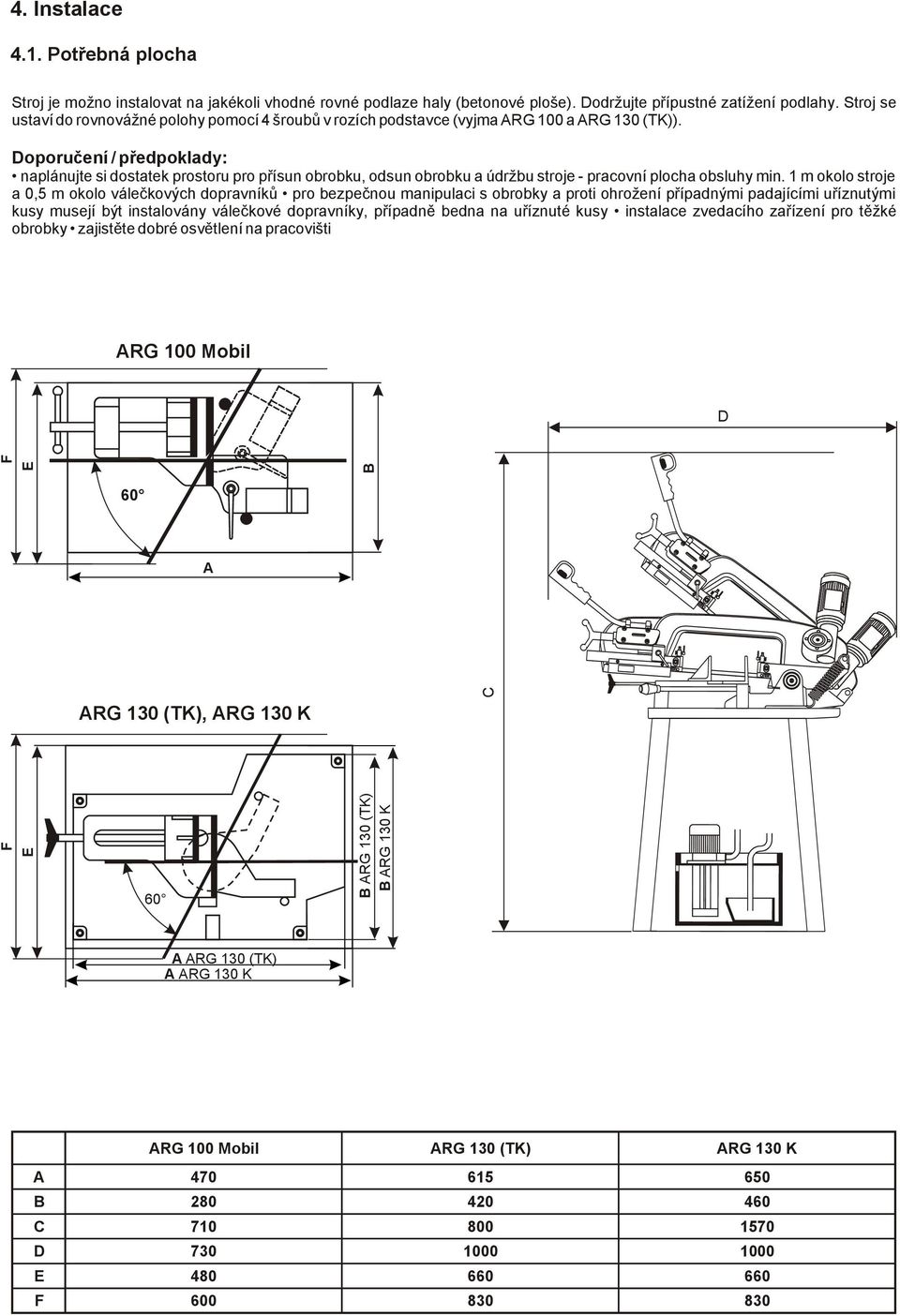

9 . Instalace.. Potřebná plocha Stroj je možno instalovat na jakékoli vhodné rovné podlaze haly (betonové ploše). Dodržujte přípustné zatížení podlahy. Stroj se ustaví do rovnovážné polohy pomocí šroubů v rozích podstavce (vyjma ARG 00 a ARG 0 (TK)). Doporučení / předpoklady: naplánujte si dostatek prostoru pro přísun obrobku, odsun obrobku a údržbu stroje - pracovní plocha obsluhy min. m okolo stroje a 0,5 m okolo válečkových dopravníků pro bezpečnou manipulaci s obrobky a proti ohrožení případnými padajícími uříznutými kusy musejí být instalovány válečkové dopravníky, případně bedna na uříznuté kusy instalace zvedacího zařízení pro těžké obrobky zajistěte dobré osvětlení na pracovišti ARG 00 Mobil B F E D 0 C A F E B ARG 0 (TK) B ARG 0 K ARG 0 (TK), ARG 0 K 0 A ARG 0 (TK) A ARG 0 K ARG 00 Mobil ARG 0 (TK) ARG 0 K A B C D E F

10 .. Umístění stroje Chraňte stroj bezpodmínečně proti vlhku, dešti a prachu! Stroj je možno provozovat při okolní teplotě vzduchu + 5 C až + 0 C. Průměrná teplota vzduchu nesmí po dobu hodin překročit + 5 C. Při teplotách nižších než +5 C vyměňte běžná chladicí média za média, která fungují při odpovídajících teplotách... Připojení energií Tyto práce smí provádět pouze osoby s elektrotechnickou kvalifikací! Překontrolujte zda napětí sítě, napěťová ochrana a připojovací napětí souhlasí s požadavky na výkon uvedenými v bodě.technická data. Přívodní kabel elektrické energie stroje se připojí na jištěnou zásuvku A, v případě přímého připojení na síť je nutno opatřit přívod uzamykatelným hlavním vypínačem. U ARG 00 Mobil, ARG 0 K,(TK) (na 0V) je vidlice na 0 V namontována. Při připojování strojů ARG 0 (TK)(K) V00 (na 00 V) k elektrické síti NPe 50 Hz, 00 V, TN-S důsledně dbejte na barevné značení vodičů: L černý, L hnědý, L černý, N modrý, PE žluto/zelený. Při nesprávném zapojení nulovacího, nebo ochranného vodiče může dojít k poškození elektrických zařízení stroje, nebo k úrazu elektrickým proudem! V případě nesprávného směru otáčení motoru zaměňte na přívodu stroje vodiče L černý a L hnědý. Při nedodržení běží hnací motor pily a čerpadlo chladicího média v nesprávném směru. Možnost požkození stroje! 5. Popis stroje 5.. Vedení pilového pásu Pilový pás je před a za řezem veden ve dvou vodících kostkách opatřených excentricky uloženými ložisky umožňujícími snadnější přetočení pásu oproti vedení na oběžných kolech a následným tvrdokovovým vedením po obou stranách a horní hraně pilového pásu. Pravá vodící kostka je připevněná na pevné vodící liště. Levá vodící kostka je na posuvné vodící liště a přisouvá se vždy do vzdálenosti 5-0 mm od řezaného materiálu. Vodící lišty jsou opatřeny ochrannými kryty pilového pásu až k oblasti obrábění. V oblasti obrábění není pilový pás kryt. 5.. Výměna, napínání a seřízení pilového pásu SPRÁVNÉ VEDENÍ PÁSU ŠPATNÉ VEDENÍ PÁSU KONTROLNÍ OTVOR VEDENÍ PÁSU přibližně 0,5- mm 0 mm HVĚZDICE NAPÍNÁNÍ TALÍŘOVÉ PRUŽINY ŠROUB NAKLÁPĚNÍ KOLA NAPÍNÁNÍ PÁSU UVOLNĚNÍ PÁSU ŠROUB PŘITÁHNEME ŠROUB POVOLÍME

11 K dosažení dobrého obráběcího výkonu, jakosti povrchu a dodržení rozměrů obrobků je nutná včasná výměna pilového pásu. Tupý pilový pás má za následek větší spotřebu elektrické energie, šikmé řezy a drsné řezné plochy. Jedním z rozhodujících faktorů ovlivňujících kvalitu řezu a životnost řezného nástroje je správné a dostatečné napětí pilového pásu. Pozor: Je možné provádět pouze tehdy, je-li hlavní spínač vypnut a zajištěn proti opětovnému spuštění nebo je-li stroj odpojen ze sítě. Pozor: Nebezpečí poranění ostrými zuby pilového pásu. Použijte pracovní rukavice. Nesahejte mezi vodící kola a pilový pás. Vypneme hlavní vypínač nebo odpojíme stroj ze sítě a zabezpečíme jej proti opětovnému spuštění. Zvedneme rameno pily do horní polohy. Odklopíme zadní kryt ramene. Povolením hvězdice napínání uvolníme napínací kolo, a tím celý pilový pás. Sejmeme pás z oběžných kol a vysuneme ho z vodících kostek (viz kapitola 5..). Nový pilový pás vsuneme do vodících kostek. Nasadíme na oběžná kola a dotáhneme hvězdicí napínání. Hvězdici napínání dotáhneme tak, aby talířové pružiny byly úplně stlačeny (neprosvítá světlo)! Tím dosáhneme správného napětí pilového pásu! Uzavřeme ochraný kryt, zapneme hlavní vypínač, nebo připojíme stroj k síti a přepneme na minimální rychlost pásu. Tlačítkem start spustíme pilový pás tak, aby se otočil zhruba x dokola a zjistíme, zda je pás správně ustaven ve vodících kostkách. Opět tlačítkem start spustíme pilový pás tak, aby se otočil zhruba x dokola. Vypneme hlavní vypínač nebo odpojíme stroj ze sítě a zabezpečíme jej proti opětovnému spuštění. Odklopíme zadní kryt ramene a zjistíme, zda je pás správně veden ve vodících kostkách a správně ustaven na oběžných kolech (viz obrázek). Pokud není pilový pás správně ustaven na oběžných kolech, povolíme hvězdici napínání a pomocí šroubu naklápění kola upravíme (viz obrázek). Hvězdici opět dotáhneme tak, aby talířové pružiny byly úplně stlačeny (neprosvítá světlo)! Uzavřeme zadní kryt ramene. Provedeme zkušební chod pilového pásu. Vypneme hlavní vypínač, nebo odpojíme stroj od sítě, otevřeme zadní kryt ramene a překontrolujeme nasazení pilového pásu na oběžných kolech. Dle potřeby celý cyklus opakujeme. Pro rychlou kontrolu polohy pilového pásu na oběžných kolech slouží KONTROLNÍ OTVOR VEDENÍ PÁSU. Uzavřeme zadní kryt ramene a zapneme hlavní vypínač. Provedeme první řez. 5.. Vodící kostky - seřízení Správné nastavení ložisek a tvrdokovových vedení ve vodících kostkách zásadně ovlivňuje životnost pilového pásu a jakost řezu. Excentricky uložená ložiska vodících kostek musí být seřízena tak, aby plocha pilového pásu byla rovnoběžná s plochou tvrdokovových destiček a s minimální vůlí mezi těmito destičkami a pásem. ŠROUB KOSTKY POHYBLIVÁ VODÍCÍ LIŠTA ŠROUB TVRDOKOVU VODÍCÍ KOSTKA PEVNÁ VODÍCÍ LIŠTA ŠROUB EXCENTRU PEVNÉ TVRDOKOVOVÉ VEDENÍ PILOVÝ PÁS EXCENTRICKY ULOŽENÁ LOŽISKA ŠROUB TVRDOKOVU PŘÍTLAČNÉ TVRDOKOVOVÉ VEDENÍ ŠROUB SEŘÍZENÍ ŠÍŘKY VEDENÍ TVRDOKOVŮ HORNÍ TVRDOKOVOVÉ VEDENÍ přibližně 0,5- mm Správné vedení pilového pásu mezi vodícími ložisky na střed Špatné vedení pilového pásu

12 Postup seřízení vodících kostek Odpojíme stroj ze sítě a zabezpečíme jej proti opětovnému spuštění. Pohyblivou vodící kostku nastavíme tak, aby vodící kostky byly od sebe vzdáleny přibližně 5 cm. Z ventilů chladící kapaliny odpojíme hadice přívodu. Odšroubujeme vodící kostky postupně od pevné a pohyblivé lišty, obrátíme je o 80 (ložisky a tvrdokovovým vedením nahoru) a opět přišroubujeme k lištám. Dbáme přitom na kolmost kostek k lištám a na stejnou výšku kostek. Překontrolujeme pevnost přitažení pevného tvrdokovového vedení. Přibližně 5 cm staršího pilového pásu uložíme do kostek mezi tvrdokovové vedení a ložiska. Přítlačná tvrdokovová vedení pomocí šroubu seřízení šířky vedení tvrdokovů nastavíme tak, aby se pilový pás mezi tvrdokovy pohyboval bez vůle, ale nedrhnul. K takto správně nastavenému pilovému pásu nastavme excentricky uložená ložiska, a to tak, že ložiska nesmí pilový pás stříhat a ani nesmí být mezi ložisky volný. Při pohybu pilového pásu jsou ložiska pásem unášena. Překontrolujeme utažení všech šroubových spojů. Odšroubujeme vodící kostky od lišt. Na oběžná kola nasadíme pilový pás, překontrolujeme zda je správně nasazen na oběžných kolech a napneme jej. Na pilový pás nasadíme v mezeře mezi lištami postupně obě vodící kostky a nasuneme je do správné polohy na lišty. Po té kostky přizvedneme, aby horní tvrdokovové vedení ve vodící kostce bylo vzdáleno od horní hrany pilového pásu cca 0,5-mm viz obrázek. Tím dosáhneme správné výšky vodících kostek vůči lištám. Kostky nastavíme kolmo k lištám a utáhneme je. Zavřeme zadní kryt ramene, zapneme hlavní vypínač, nebo připojíme stroj k síti. Provedeme krátký zkušební chod pilového pásu. Vypneme hlavní vypínač, otevřeme zadní kryt ramene a překontrolujeme nasazení pilového pásu na oběžných kolech a vodících kostkách. V případě potřeby provedeme korekci viz Uzavřeme zadní kryt ramene, zapneme hlavní vypínač. Provedeme první řez. 5.. Svěrák - upínání materiálu Konstrukční řešení stroje umožňuje řezání materiálu pod úhlem bez manipulace s materiálem. Materiál je stabilně uložen mezi pevnou upínací čelist a pohyblivou upínací čelist. Nastavení potřebného úhlu řezu se provádí natočením celého ramene pily včetně otočného stolu po uvolnění aretační páky ramene, nebo stavitelné páčky stolu. Po nastavení potřebného úhlu (dle úhlové stupnice) se otočný stůl s ramenem zajistí utažením aretační páky ramene, nebo stavitelnou páčkou stolu. Dorazové šrouby slouží k stabilnímu nastavení mezních úhlů. Zkontrolujte, zda je materiál správně upnut - hrozí nebezpečí vymrštění materiálu běhěm řezu! 5... Nastavení úhlu řezání ARG 00 Mobil PEVNÝ DORAZ NATÁČENÍ RAMENE 0 ROZSAH PLYNULÉHO NATÁČENÍ RAMENE STAVITELNÁ PÁČKA STOLU 90-0 ÚHLOVÁ STUPNICE OTOČNÝ STŮL PEVNÝ DORAZ NATÁČENÍ RAMENE 90 ARG 0 (TK), ARG 0 K PEVNÝ DORAZ NATÁČENÍ RAMENE 0 ROZSAH PLYNULÉHO NATÁČENÍ RAMENE ARETAČNÍ PÁKA RAMENE ÚHLOVÁ STUPNICE 90-0 PEVNÝ DORAZ NATÁČENÍ RAMENE 90 OTOČNÝ STŮL

13 5.5. Ovládací panel Základní funkce Před spuštěním pohonu pilového pásu se vždy přesvědčte, zda pilový pás není v místě řezu ve styku s obráběným materiálem. TOTAL STOP Slouží k nouzovému zastavení motoru pilového pásu a čerpadla chladící emulze. Nové uvedení stroje do chodu je možné teprve po ručním odblokování tlačítka (tahem). Tlačítko je umístěno na motoru. PILOVÝ PÁS START - STOP START - STOP tlačítko - slouží ke spuštění motoru pilového pásu. U ARG 0 K, 0 TK také k zastavení a spuštění čerpadla chladící emulze. U verze ARG 0 V 00 jsou tato tlačítka zdvojená. Pozor : nebezpečí poranění! Používejte ochranné pomůcky! PŘEPÍNAČ RYCHLOSTI PILOVÉHO PÁSU Řezné rychlosti se mění přepínačem na rozvodné skříni umístěném na motoru. Přepínání rychlostí Pozor : Řezné rychlosti měňte jen při zastaveném motoru ( pilový pás je v klidu )

14 5.. Chladící zařízení ( jen ARG 0 TK, ARK 0 K) Základem chladícího zařízení je čerpadlo a vana chladícího media, které jsou uloženy v podstavci stroje. Samostatnou vanu emulze bez čerpadla je možno vyjmout. Čerpadlo chladícího média dopravuje chladivo hadičkami přes kohouty a vodící kostky k pilovému pásu. Množství chladícího média se reguluje kohouty na vodících kostkách. Chladící emulze zajišťuje chlazení a mazání pilového pásu a oplachování třísek. Čerpadlo se zapíná a vypíná současně se spuštěním nebo odstavením pohonu pilového pásu. V nádobě chladicí kapaliny je umístěna usazovací nádobka, kterou je nutné čistit při běžné kontrole v závislosti na řezaném materiálu. Ve vaně emulze je vyvrtán přepadový otvor pro zajištění správného množství emulze, aby nedošlo k zaplavení čerpadla ( možnost spálení čerpadla). Při nalití většího množství emulze dojde k vytečení emulze pod pilu. Při manipulaci s chladícími médii nelze vyloučit ohrožení nebezpečnými látkami. Dbejte ve vlastním zájmu na předpisy a doporučení výrobce, případně vašeho závodu týkající se bezpečného zacházení s chladícími médii. PŘÍVODNÍ HADICE KOHOUT ČERPADLO SÍTKO NÁDOBA CHLADÍCÍ KAPALINY PŘEPADOVÝ OTVOR ODPADNÍ HADICE USAZOVACÍ NÁDOBKA

15 . Pilové pásy.. Konstrukce pilového pásu Svařovací hlava laseru HSS - materiál Nosná pásovina z legované zušlechtěné oceli Pilový pás BIMETAL Pro správný výkon stroje je předpokladem používání kvalitních pilových pásů. Pro vysoký řezný výkon doporučujeme používat pilové pásy bimetalové konstrukce. Hlavním nosičem pásu je kvalitní legovaná zušlechtěná ocel s vysokou mezí pružnosti. Špičky zubů jsou z materiálu HSS v jakosti: M. M - jedná se o pilový pás všeobecného použití k řezání kovových i nekovových materiálů v celém rozsahu jakostních tříd do tvrdosti 5 HRC. Tento pás je vhodný pro dělení plných materiálů všech průřezů a průměrů, profilů, trubek a řezání ve svazku. Tvrdokov -Vysoký řezný výkon o proti bimetalovým pásům. Vhodný pro řezání ocelí, barevných kovů, materiálů s vysokým obsahem chromu, niklu, wolframu, titanu, nerezí a povrchově kalené materiály do tvrdosti Hrc. Pilové pásy je možno použít pro všechny druhy materiálů, včetně nerezové oceli, nástrojářské oceli, barevných kovů, litiny, plastických hmot a dřevovláknitých desek. U těchto pásů se projevuje vysoká tepelná vodivost, vyšší otěruvzdornost, čímž je dosahováno delší životnosti, vyšší řezné rychlosti, méně časté výměny pilového pásu, a tím i vyšší produktivity oproti uhlíkovým pásům. Provedení: M - Složení: W %, Mo 0%, V %, CO 8%, tvrdost zubu: 8 HRC. Pro dělení materiálu do tvrdosti 5 HRC. Provedení: Tvrdokov - Tvrdost zubu 00 HV. Pro dělení materiálu do tvrdosti HRC Mimo standartní tvary a velikosti ozubení se vyrábí také pásy se zvláštními úpravami, jako je rozvod zubu, úhel a tvar čela zubu, jenž se uplatní zejména u řezání specifických materiálů. O těchto úpravách pilových pásů se informujte u Vašeho dodavatele pilových pásů. Uspořádání pilových zubů a) Konstantní - vzdálenost břitu zubů je vždy ve stejné vzdálenosti. b) Variabilní - vzdálenost břitu zubů má rozdílnou vzdálenost, která se periodicky opakuje. Jedná se o moderní konstrukci pilového pásu, která umožňuje větší řezný rozsah při použití jednoho typu pásu, má schopnost eliminovat vibrace způsobené nárazem břitu zubu na materiál a tím dosáhnout čistého hladkého řezu s větší životností. KONSTANTNÍ - velikost zubů / VARIABILNÍ - velikost zubů / zuby zuby zuby zuby palec palec palec palec

16 .. Volba velikosti zubů Volba velikosti zubů zásadně ovlivňuje životnost pilového pásu. Doporučené velikosti zubů pro řezání plných materiálů Vyráběné velikosti ozubení ARG 00, 0 x0,5 ARG 00, 0 x0,5 Průřez materiálu Počet zubů na palec 8z z 0/ 8/ 0z 8z /0 z 5/8 / z z Kvalita zubu M/7-9 Hrc Tvrdokov 00 Hr Při řezání profilových materiálů po jednom kuse platí následující tabulka. Doporučené velikosti zubů pro řezání profilových materiálů Tloušťka stěny v (mm) / 0/ 8/ 8/ /0 /0 /0 Průměr trubky, průměr D (mm) / 0/ 0/ 8/ /0 /0 5/8 5/8 5/8 8 0/ 0/ 0/ 8/ /0 /0 5/8 5/8 / / 0/ 0/ 0/ 8/ 8/ /0 5/8 5/8 / / / 0/ 0/ 8/ /0 /0 5/8 5/8 / / / 0/ 0/ 8/ /0 /0 5/8 5/8 / / 0/ 8/ /0 /0 5/8 5/8 / / / 0/ 8/ /0 5/8 5/8 / / / / Upozornění: Uvedené hodnoty neplatí pro řezání jinak profilovaného materiálu. Tento požadavek je nutné řešit individuálně, s ohledem na tvar profilu, počty kusů ve svazku a rozměry. Při řezání profilového materiálu se životnost pilového pásu zkrátí až o / z důvodu přerušovaného řezu. Pravidlo: v řezaném obrobku musí být v záběru minimálně zuby, ale ne více jak 0 zubů... Optimální upnutí obrobku Správné upnutí řezaného materiálu může podstatně ovlivnit životnost pilového pásu, jakost i přesnost řezu a umožňuje správnou volbu velikosti ozubení. K dosažení optimálního řezu (životnost a řezný výkon) dodržujte tyto způsoby upnutí:

17 .. Zabíhání nových pilových pásů Zabíhání platí pro nové pásy. Vysoký řezný výkon umožňují ostré řezné hrany, které mají extrémně malé zaoblení břitu. Aby se dosáhlo maximální životnosti nástroje, je nutné optimální zaběhnutí nového pilového pásu. V závislosti na správnou řeznou rychlost a posuv pro řezaný obrobek a jeho materiálovou jakost se musí pilový pás zabíhat pouze s 50% běžně užívaného posuvu. Tímto postupem se zamezí odlamování extrémně ostrých hran, zejména při větších průřezech děleného materiálu. Tyto mikroúlomky způsobují poškození dalších zubů. Projeví-li se při nasazení nového pásu vibrace nebo zvuk způsobený chvěním, snižte poněkud řeznou rychlost. U malých průřezů děleného materiálu doporučujeme zabíhání za sníženého výkonu přibližně 5 minut, u větších průřezů pak přibližně 0 minut. Poté zvyšujte pomalu posuv na optimální hodnotu. Zabíhání pásů vždy dodržujte! Správně zaběhnutá řezná hrana Mikroúlomky při vysokém počátečním posuvu.5. Faktory ovlivňující životnost pilových pásů nevhodně zvolená velikost zubů pilového pásu vůči řezanému materiálu nevhodná rychlost pilového pásu a rychlost klesání ramene do řezu pilový pás (celé rameno) se opře o materiál, pokud pila není v řezu uchycení řezaného profilového materiálu jinak, než je doporučeno špatně napnutý pilový pás (většinou málo) špatně nasazený pilový pás na vodící kola (pás najíždí na osazení kol) špatně seřízené vodící kostky pilového pásu vodící kostka pilového pásu je příliš vzdálená od řezaného materiálu použití chladící kapaliny s nedostatečným obsahem oleje nesprávně provedené zaběhnutí pilového pásu nedostatečná údržba pily, nevyčištění ramene od třísek Výše uvedené nedostatky způsobují nepřesnost řezu a výrazné snížení životnosti pilového pásu, popřípadě i jeho zničení... Doporučené hodnoty pro řezání Volba záleží na materiálové třídě a profilu materiálu. Tabulka řezných rychlostí je pouze směrná, v určitém rozmezí je nutné ji přizpůsobit k danému materiálu. Čísla ČSN jsou pouze informativní a určují směr vlastností materiálu, pro které je daný typ pilového pásu určen. ČSN / / / 0 / / / / 5 / 9 50 / / 9 5 / 9 7 / Materiál INCONEL, HASELLOY, NIMONIC, INCOLOY Zušlechtěná ocel N/mm Ocelolitina Šedá litina Měď, bronz, cínový bronz Červený bronz Hliníkový bronz Odlitky z Al slitin Al 99 %, termoplasty, umělé hmoty Obecně Automatové oceli Konstrukční / stavební oceli Cementační oceli Pružinové oceli Ložiskové oceli Slitinové oceli NIRO oceli Ventilové oceli Žáruvzdorné oceli Oceli k zušlechťování Nelegované nástrojové oceli Legované oceli Kladívkové oceli Nitridační oceli Nástr. oceli pro práci za tepla Rychlořezné oceli Doporučená rychlost pásu v m/min pro Rychlost klesání ramene do řezu v mm/min o 0-00 mm o mm o 0-00 mm o mm Chlazení obsah oleje % nechladit nechladit nechladit

18 7. Uvedení do provozu 7.. Bezpečnostní kontrola Je po stránce bezpečnostně technické stroj v bezvadném stavu? Jsou všechna ochranná zařízení správně namontována? Pozor - nebezpečí poranění! V obráběcí prostoru nemá pilový pás kryt. Ohrožení v pracovním prostoru pilového pásu! 7.. První řez N J L O K A Q P P Tlačítko TOTAL STOP je odblokováno. Povolte aretační páku ramene (J), zvedněte rameno pily (A) do maximální horní polohy a natočením ramene pily nastavte na úhlové stupnici požadovaný úhel řezu a páku ramene (J) opět utáhněte. Pohyblivou upínací čelist (K) rozevřete tak, aby obrobek bylo možno bez problémů vsunout mezi upínací čelisti. Přisuňte obrobek. Dlouhé těžké obrobky nelze pohyblivou upínací čelistí dostat do správné polohy. Po přísuvu je nutno je bezpodmínečně vyrovnat. Zvolte délku řezaného kusu. Pohyblivou upínací čelistí (K) upněte obrobek. Nastavte správnou vzdálenost pohyblivé vodící kostky pilového pásu (O) asi 5-0 mm od materiálu a zaaretujte upínací páčkou (L). Zvolte řeznou rychlost (jen ARG 0 V00). U pil s chlazením nastavte kohouty potřebné množství chladící kapaliny. Spusťte pohon pilového pásu stiskem spínacího tlačítka na ovládací rukojeti (N). Rychlost posuvu do řezu je dána tlakem, kterým působíme na páku ramene. Optimální rychlost posuvu lze stanovit velmi snadno poslechem. Pohyb pilového pásu musí být nehlučný bez vibrací. Tohoto stavu se dosáhne přidáním nebo ubráním přítlačné síly (rychlosti klesání ramene). Podmínkou nastavení optimálního přítlaku je zvolení správné řezné rychlosti pásu a optimální velikosti zubů pilového pásu. Po doříznutí materiálu uvolněte spínač rukojeti(n). U ARG 0 Super se pás zastaví po skončení řezu automaticky. První řez byl proveden. Vraťte rameno pily do výchozí horní polohy. ARG 0 Super Tahem k sobě vytáhněte aretační čep ramene (Q). Po spuštění pilovém pásu tlačítkem START nasaďte manuálně pilku do řezu. Rychlost posuvu do řezu je dána tlakem, kterým působí vlastní váha ramene. Není nutné tlačit na páku ramene, pilka řeže automaticky. Systém tažné a tlačné pružiny rychlost posuvu vyrovnává. Tuto rychlost je možno regulovat pomocí stavitelných hlavic (P). Pokud hlavice zašroubujeme směrem dolů stroj převedeme do manuálního režimu (potom-posuv je dán tlakem, kterým působíme na páku ramene, po skončení řezu se rameno samo zvedne do horní polohy).

19 8. Údržba stroje 8.. Údržba a kontrola Pozor - nebezpečí poranění! Údržbářské práce provádějte pouze tehdy, je-li hlavní vypínač vypnut nebo je stroj odpojen ze sítě. K zachování funkčnosti stroje a jeho součástí je bezpodmínečně nutná péče a údržba. K tomu náleží: kontrola a seřizování vodících kostek a mezních úhlů pily čistění stroje odstraňování třísek odstraňování třísek i zevnitř ramene výměna chladicího média mazání kluzných ploch a uložení kontrola poškození napájecího vedení kontrola svěráku kontrola šroubových spojů kontrola koncových spínačů Kontrola ochranných zařízení Ochranná zařízení stroje kontrolujte na případná poškození a závady před započetím každodenní práce. Kontrola napájecího vedení Kontrolujte v pravidelných intervalech min. týdně: neporušenost el. vedení neporušenost připojení vedení a odlehčení od tahu. Čištění stroje Čistěte stroj řádně v pravidelných intervalech (vždy po ukončení směny, nebo dle potřeby během směny). K čištění stroje používejte vhodné čisticí prostředky. K čištění stroje nepoužívejte rozpouštědla (např. nitroředidlo). K čištění stroje nepoužívejte tlakový vzduch! Jemné třísky a částečky nečistot budou jinak vtlačeny pod kluzné elementy, nebo může dojít k ohrožení zdraví odletujícími častečkami. Odstraňování / likvidace třísek. Dodržujte předpisy a doporučení týkající se bezpečné likvidace provozních odpadů. K docílení řezů ve správném úhlu musejí být dosedací plochy pro obrobek a plochy upínacích čelistí zbaveny třísek a ostatních nečistot. Čištění systému chladicího média Při manipulaci s chladicími médii nelze vyloučit ohrožení nebezpečnými látkami. Dbejte ve vlastním zájmu předpisů a doporučení (provozních pokynů profesních sdružení příp. Vašeho podniku) týkajících se bezpečné manipulace s chladicími médii. Nádobu chladicí kapaliny je možno při údržbě a čištění vytáhnout z podstavce stroje. Čerpadlo je omezeno délkou připojovacího kabelu a hadicí chladicí kapaliny). Pozor: Spotřebovaná chladicí kapalina je speciální odpad! Naše doporučení: Pravidelné čištění a péče o zařízení chladicího média zvyšuje životnost a funkčnost čerpadla chladicí kapaliny Používejte podle možností chladicí média smíchatelná s vodou, která nedráždí pokožku a mají vysokou ochranu proti stárnutí a korozi. Min. x týdně zkontrolujte obsah oleje v chladicí kapalině. Optimální mazání zvyšuje produktivitu řezání. V nádobě chladicí kapaliny je umístěna usazovací nádobka, kterou je nutné čistit při běžné kontrole v závislosti na řezaném materiálu. Mazání Pravidelné mazání a čištění zvyšuje životnost a funkčnost stroje. Při běžné kontrole zjistěte zda nechybí mazací tuk v oblastech třecích ploch a trapézového šroubu svěráku a také v místech třecích ploch pohyblivé lišty pilového pásu. Popřípadě tato místa natřete mazacím tukem. 8.. Opravy Pozor: Nebezpečí poranění! Opravy provádějte pouze tehdy, je-li hlavní vypínač vypnut a zajištěn proti opětovnému zapnutí, nebo je-li stroj odpojen od sítě a zajištěn proti opětovnému spuštění. Doporučujeme svěřit autorizovanému servisnímu středisku.

20 9. Poruchy - možné příčiny a odstranění Porucha Pravděpodobná příčina poruchy Odstranění poruchy Pohon pilového pásu nelze spustit Tlačítko TOTAL STOP není odblokováno Přehřátý motor, jistící tepelné relé FA je vypnuto sepnutý koncový spínač dolní polohy ramene (jen ARG 0 Super) Pojistka v ovládacím panelu je vypálena (jen ARG 0 Super a ARG 0 00 V) Odblokovat tlačítko TOTAL STOP tahem Přetížený motor-zpomalit posuv pily do řezu. Zvednout rameno do horní polohy. Vyměnit pojistku Motor je spuštěn, pilový pás se nepohybuje Chlazení vynechává Vibrace během obrábění Vylomené zuby pily zaseknuté v řezacím kanálku řezaného materiálu Řez není pravoúhlý Pilový pás podřezává Prasklý pilový pás Pás prokluzuje na hnacím kole Jiná závada v převodovce Zásoba chladícího média je spotřebována Nádoba chladícího média případně přívody, nebo kulové kohouty jsou znečištěny Nefunkční čerpadlo Posuv pily do řezu se nachází v nepříznivém rozsahu Nevhodně zvolená velikost zubů pilového pásu Chybně seřízené vodící kostky, tvrdokovy, nebo ložiska Špatně upnutý materiál Špatně nastavený úhel řezu Tupý pilový pás Nevhodně zvolená velikost zubu Příliš rychlý posuv do řezu Pás sjel pod vodící ložiska Vůle mezi vodícími tvrdokovy Obrobek není ve svěráku uložen vodorovně s ložem svěráku Vyměňte pilový pás Správně napnout pilový pás Volejte servisního technika Zkontrolovat stav chladícího média Vyčistit nádobu chladícího média a přívody Vyměnit čerpadlo Nastavte posuv pily do řezu o asi 5% menší / větší Překontrolujte velikost zubů Seřiďte je, viz kapitola 5.. Překontrolujte upnutí materiálu Neřežte s novým pilovým pásem do starého řezaného kanálku! Nový pilový pás se jinak poškodí již při prvním řezu Viz kapitola 5.. Nasaďte nový pilový pás Překontrolujte velikost zubů, viz kap... Zregulujte posuv Správně nasaďte pilový pás, viz kap. 5.. Seřiďte je, viz kapitola 5.. Vyrovnejte válečkový dopravník, zkontrolujte upnutí materiálu Praskání pilového pásu mezi zuby Nevhodně zvolená velikost zubů Příliš rychlý posuv do řezu Špatně seřízené, nebo poškozené vedení ve vodících kostkách (tvrdokovy, ložiska) Pohyblivá vodící kostka je příliš vzdálená od řezaného materiálu Nedostatečné chlazení Špatně upnutý materiál při řezání ve svazku Překontrolujte velikost zubů, viz kap... Zregulujte posuv Seřiďte je, viz kapitola 5.., popřípadě je vyměňte Přibližte ji, viz kapitola 5.. Zvýšit přívod chladící kapaliny Lépe upněte materiál Praskání pilového pásu z čela Špatně nastavený pilový pás na oběžných kolech (nabíhá na osazení) Nevhodně zvolená velikost zubů Příliš rychlý posuv do řezu Špatně seřízené, nebo poškozené vedení ve vodících kostkách (tvrdokovy, ložiska) Pohyblivá vodící kostka je příliš vzdálená od řezaného materiálu Překontrolovat, viz kapitola 5.. Překontrolujte velikost zubů, viz kap... Zregulujte posuv Seřiďte jej, viz kapitola 5.., popřípadě je vyměňte Přibližte ji, viz kapitola 5.. Seřizování vodících kostek je otázkou pravidelné údržby, proto se na tuto závadu nevztahuje záruka.

21 0. Schéma zapojení a rozmístění spínacích a jistících prvků 0.. Schéma zapojení ARG 00 Mobil, ARG 0 (TK), ARG 0 K ARG 00 mobil 0V ARG 0 (TK), ARG 0 K 0V ARG 0 (TK), ARG 0 K 00V Poznámka: ARG 0 je bez chlazení

22 Schema: SA KM FU FA SB SB M M Název: Přepínač rychlostí motoru SA Stykač Držák pojistky Pojistka sklo Tepelné relé mo hlavice hřib aret. Rudá spínač italský el. pohon ARG 0 0V el. pohon ARG 0 00V el. pohon ARG 0 0V Čerpadlo chlazení 00V Čerpadlo chlazení 0V Typ: ON 8PBS 77 DILEM - 0 (0V50/0Hz) PTF 0 A ve vinutí motoru M-PV/K0 mikrospínač DV--C5 MI 0 i5, B-, 0,5kW MI 0 i0, B, M7 /, 0,7/0,55kW 00V MI 0 I5,SITI, MS 0,55kW, x0v SAMEC AST 0/80 00V SAMEC AST 0/80 0V Obj. číslo: Schéma zapojení ARG 0 Super ARG 0 SUPER 0 V

23 ARG 0 SUPER x 00 V Schema: SA BP KM FU FA SB SB SB SB M M Název: Přepínač rychlostí motoru SA Koncový spínač dolní mez Stykač Držák pojistky Pojistka sklo Tepelné relé mo hlavice hřib aret. Rudá mo hlavice stiskací rudá mo spojovací dil pro hlavici mo spín, jednotka vyp mo hlavice stiskací zelená mo spojovací dil pro hlavici mo spín, jednotka zap spínač italský el. pohon ARG 0 el. pohon ARG 0 0V Čerpadlo chlazení Čerpadlo chlazení 0V Typ: ON 8PBS 77 FRA DILEM - 0 (0V50/0Hz) PTF 0 A ve vinutí motoru M-PV/K0 M-D-R M-A M-K0 M-D-G M-A M-K0 mikrospínač DV--C5 MI 0 i0, B, M7 /, 0,7/0,55kW 00V MI 0 I5,SITI, MS 0,55kW, x0v SAMEC AST 0/80 00V SAMEC AST 0/80 0V Obj. číslo:

24 0.. Rozmístění spínacích a jistících prvků ARG 0Super ARG 0 Super V00 KM umístěno na krabici SB Fu umístěno v krabici SB SB SA

25 . Sestavy.. Sestava vodících kostek ver Poz Objednací číslo Název Typ stroje ARG Ks lať přední lať přední páčka M 8x0 stavitelná páčka M0x0 Linaset podložka 8 podložka 0 upínka upínka kryt vodící lišty kryt pásu přední šroub imbus M8 štítek směru pásu štítek směru pásu kostka přední kostka přední , Poz Objednací číslo Název Typ stroje ARG Ks kostka zadní kostka zadní šroub imbus M5 5 šroub imbus fl. M5 0 ložisko 5 Z excentr kostky malý excentr kostky malý excentr kostky velký šroub imbus M 0 NH šroub imbus M 0 deska tvrdokovu šroub imbus M 0 šroub stavěcí M5 tvrdokov KR x ,0 0 00, , ,0 0 00,0 00,0

26 .. Sestava napínacího kola ver Poz Objednací číslo Název Typ stroje ARG Ks rameno rameno šnek. př. SRS 0 poj.kroužek vnější KR 7 kolo napínací kolo napínací čep napínání kolík válcový kal. 0 deska napínání se šroub. deska napínání se šroub. šroub stavěcí M8 0 NH kryt napínání kryt napínání podložka pružná 8 šroub imbus M8 0 páka spouštěče , ,0 00, , ,0 00,0 00,0 Poz Objednací číslo Název Typ stroje ARG Ks rukojeť spínače TP 5, 0,9, TP 5, 0,9, mezikus mezikus HR ruční kolo M klika napínání plastová šroub soustr. Mx šroub soustr. M5x šroub imbus M5 podložka 5 kryt ramene kryt ramene ochranný návlek mm 00, , ,0 0

27 .. Sestava stolu, kloubu a svěráku... Sestava stolu, kloubu a svěráku ARG 00 Mobil ver Poz Objednací číslo Název Typ stroje ARG Ks podstavec šroub SW M5 0 VH podložka 5 těleso svěráku čelist svěráku šroub stavěcí M5 matice M5 štítek úhlový podložka obdélníková šroub SW M8 0 podložka pružná 8 trapézový šroub koule M 8 Linaset tyč trapézu šroub imbus M8 podložka pružná 8 tyč dorazu těleso dorazu šroub soustr. Mx excentr vymezovací Poz Objednací číslo Název Typ stroje ARG Ks šroub imbus M vratový šroub M0 5 podložka širokoplochá podložka 0 páčka M0 stavitelná otočný stůl pouzdro KU 50 podložka širokoplochá 9 podložka 8 matice pojistná M8 matice uzavřená M8 kolík zajišťovací kolík válcový kal. 0 ukazatel úhlu šroub imbus M5 0 podložka 5 šroub imbus M 0 matice zarážka ke dveřím KR 0 čep otáčení

28 ... Sestava stolu, kloubu a svěráku ARG 0 (TK)(K) ver Poz Objednací číslo Název Typ stroje ARG Ks vana šroub imbus M0 0 šroub soustr. M0 5 matice M0 šroub imbus snížená hlava M 0 excentr vymezovací malý nízký šroub imbus M8 šroub imbus M0 5 tyč dorazu těleso dorazu páčka M8x0 stavitelná sítko vany rukojeť kuželová M páka se šroubem otočný stůl těleso svěráku čelist kloub ložisko 00 Z distanční trubka kloubu víčko kloubu šroub imbus M K 0,TK 0 K Poz Objednací číslo Název Typ stroje ARG Ks šroub SW M8 0 matice M8 šroub imbus M 0 podložka plochá šroub imbus snížená hlava M 0 šroub imbus M 5 hvězdice matice M šroub imbus M8 podložka pružná 8 štítek úhlový parker,x šroub SW M0 0 podložka pružná 0 příložka třmen šroub svěráku utahování svěráku kolík pružný 5 pružina ,5 křídlá matice

29 .. Sestava pohonu pilového pásu... Sestava pohonu pilového pásu ARG 00 Mobil ver Poz Objednací číslo Název motor STKg7X-C, 0,7kW, 0/00V, 50Hz šroub imbus M8 podložka širokoplochá 8 kolo hnací převodovka šroub imbus M8 5 podložka pružná 8 pojistný kroužek vnitřní KR 5 ložisko 005 RS pero těsné 5 5 pojistný kroužek vnější KR 8 satelit plastový unašeč satelitu pastorek Typ stroje ARG Ks

30 ... Sestava pohonu pilového pásu ARG 00 MOBIL, ARG 0 (TK)(K) ver Poz. 5 7 Objednací číslo Název Typ stroje ARG Ks šnek.př. MI0 0/, B-7 šnek.př. MI0, i5, B- motor fáze, 0V, 0,55kW, B motor fáze, 0,7/0,55kW, /pól,b motor 0,5kW 08M/ c šroub SW M 5 podložka hřídel hnací šnek. př. hřídel hnací šnek. př. ložisko 00 RS ložisko 0 ZZ kolo hnací kolo hnací V 0-00V 00 00, 0 0,80, Poz Objednací číslo Název Typ stroje ARG Ks pero pero 5x 5x pero pero 5x 5x šroub imbus M 5 šroub imbus Mx0 šroub imbus M8 5 podložka širokoplochá 8x0 šroub imbus M8 0 šroub imbus Mx podložka plochá 8x7 podložka plochá x , 0 00,

31 .5. Sestava chlazení ARG 0 ver Poz Objednací číslo Název vana emulze odkalovací nádoba ERBA víko vany emulze čerpadlo SAMEC ASM 0/80-0V čerpadlo SAMEC AST 0/80 00V šroub imbus M podložka pérová matice M hadičník kuželový hadice PVC DN 8 T kus TS 0 spona hadicová 7- výpustný kohout 050 hadice PVC DN 8x Typ stroje ARG V 0 00V Ks,5 m 0,7 m
