1 DŘEVO-HLINÍKOVÁ OKNA A DVEŘE WINSTAR

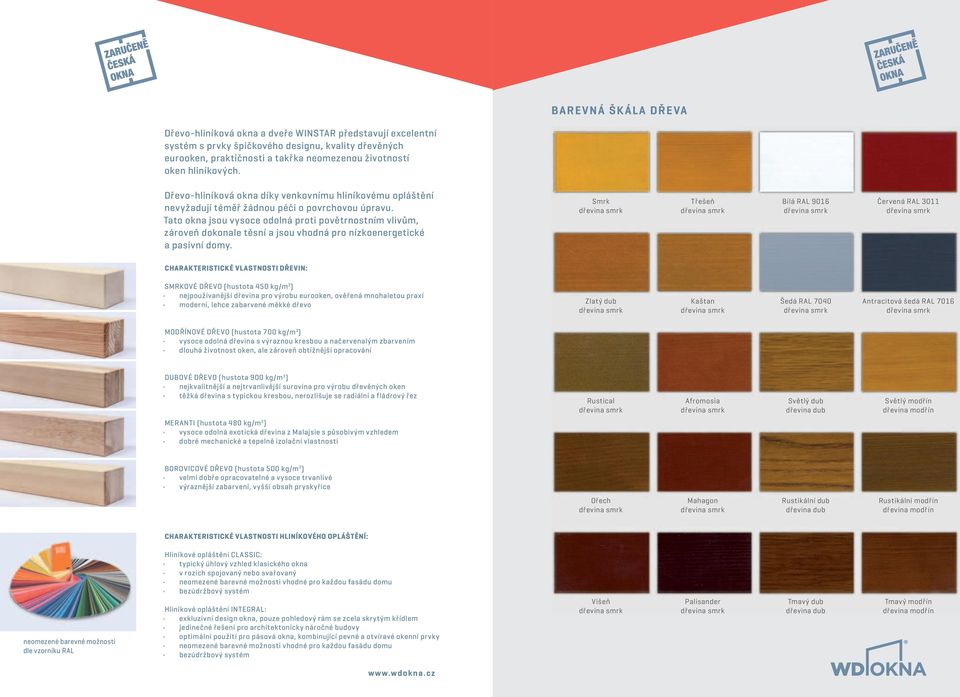

2 barevná ŠK ÁLA DŘEVA Dřevo-hliníková okna a dveře WINSTAR představují excelentní systém s prvky špičkového designu, kvality dřevěných eurooken, praktičnosti a takřka neomezenou životností oken hliníkových. Dřevo-hliníková okna díky venkovnímu hliníkovému opláštění nevyžadují téměř žádnou péči o povrchovou úpravu. Tato okna jsou vysoce odolná proti povětrnostním vlivům, zároveň dokonale těsní a jsou vhodná pro nízkoenergetické a pasivní domy. Smrk Třešeň Bílá RAL 9016 Červená RAL 3011 CHARAKTERISTICKÉ VLASTNOSTI DŘEVIN: SMRKOVÉ DŘEVO (hustota 450 kg/m 3 ) nejpoužívanější dřevina pro výrobu eurooken, ověřená mnohaletou praxí moderní, lehce zabarvené měkké dřevo Zlatý dub Kaštan Šedá RAL 70 Antracitová šedá RAL 7016 MODŘÍNOVÉ DŘEVO (hustota 700 kg/m 3 ) vysoce odolná dřevina s výraznou kresbou a načervenalým zbarvením dlouhá životnost oken, ale zároveň obtížnější opracování DUBOVÉ DŘEVO (hustota 900 kg/m 3 ) nejkvalitnější a nejtrvanlivější surovina pro výrobu dřevěných oken těžká dřevina s typickou kresbou, nerozlišuje se radiální a fládrový řez Rustical Afromosia Světlý dub dřevina dub Světlý modřín dřevina modřín MERANTI (hustota 480 kg/m 3 ) vysoce odolná exotická dřevina z Malajsie s působivým vzhledem dobré mechanické a vlastnosti BOROVICOVÉ DŘEVO (hustota 500 kg/m 3 ) velmi dobře opracovatelné a vysoce trvanlivé výraznější zabarvení, vyšší obsah pryskyřice Ořech Mahagon Rustikální dub dřevina dub Rustikální modřín dřevina modřín CHARAKTERISTICKÉ VLASTNOSTI HLINÍKOVÉHO OPLÁŠTĚNÍ: neomezené barevné možnosti dle vzorníku RAL Hliníkové opláštění CLASSIC: typický úhlový vzhled klasického okna v rozích spojovaný nebo svařovaný neomezené barevné možnosti vhodné pro každou fasádu domu bezúdržbový systém Hliníkové opláštění INTEGRAL: exkluzivní design okna, pouze pohledový rám se zcela skrytým křídlem jedinečné řešení pro architektonicky náročné budovy optimální použití pro pásová okna, kombinující pevné a otvíravé okenní prvky neomezené barevné možnosti vhodné pro každou fasádu domu bezúdržbový systém Višeň Palisander Tmavý dub dřevina dub Tmavý modřín dřevina modřín

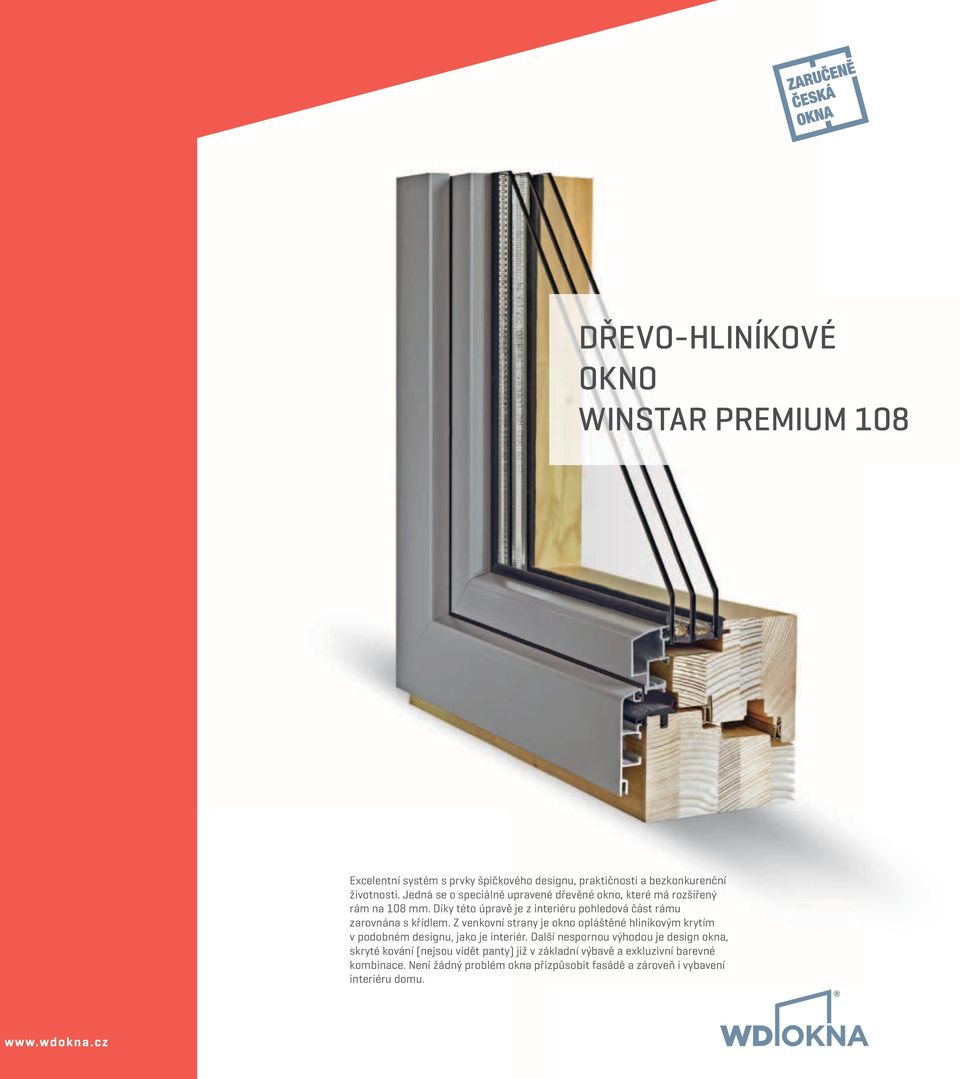

3 Excelentní systém s prvky špičkového designu, praktičnosti a bezkonkurenční životnosti. Jedná se o speciálně upravené dřevěné okno, které má rozšířený rám na 108 mm. Díky této úpravě je z interiéru pohledová část rámu zarovnána s křídlem. Z venkovní strany je okno opláštěné hliníkovým krytím v podobném designu, jako je interiér. Další nespornou výhodou je design okna, skryté kování (nejsou vidět panty) již v základní výbavě a exkluzivní barevné kombinace. Není žádný problém okna přizpůsobit fasádě a zároveň i vybavení interiéru domu. OKNO WINSTAR PREMIUM 108

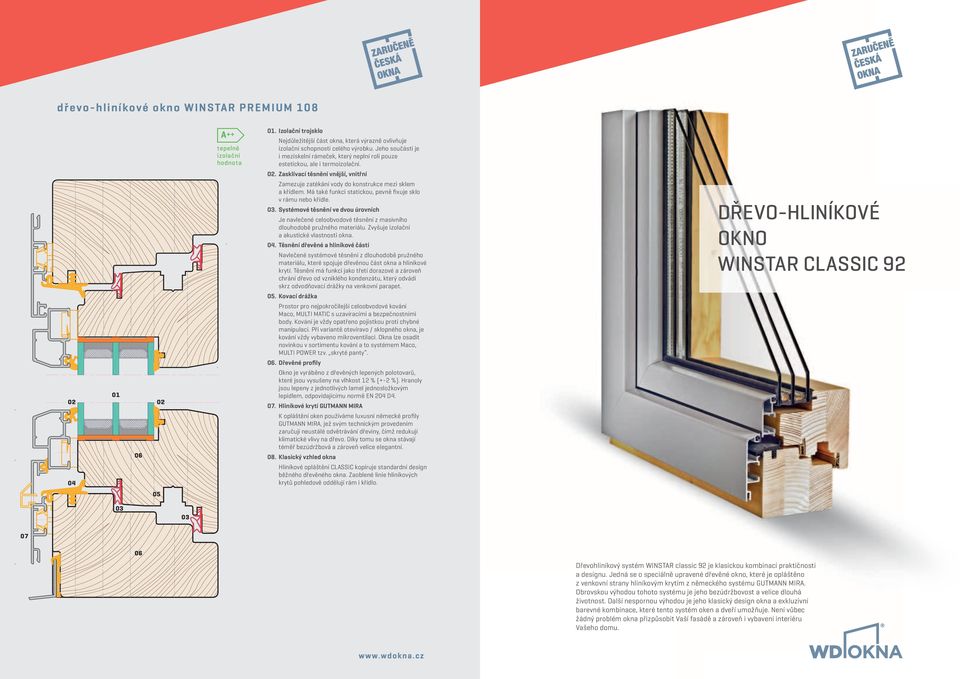

4 d ř e vo-hliníkové okno WINSTA R P R E M I U M A Izolační trojsklo Nejdůležitější část okna, která výrazně ovlivňuje schopnosti celého výrobku. Jeho součástí je i meziskelní rámeček, který neplní roli pouze estetickou, ale i termo.. Zasklívací těsnění vnější, vnitřní a křídlem. Má také funkci statickou, pevně fixuje sklo. Systémové těsnění ve dvou úrovních Je navlečené celoobvodové těsnění z masivního dlouhodobě pružného materiálu. Zvyšuje a akustické vlastnosti okna.. Těsnění dřevěné a hliníkové části Navlečené systémové těsnění z dlouhodobě pružného materiálu, které spojuje dřevěnou část okna a hliníkové krytí. Těsnění má funkci jako třetí dorazové a zároveň chrání dřevo od vzniklého kondenzátu, který odvádí skrz odvodňovací drážky na venkovní parapet.. Kovací drážka Prostor pro nejpokročilejší celoobvodové kování Maco, MULTI MATIC s uzavíracími a bezpečnostními body. Kování je vždy opatřeno pojistkou proti chybné manipulaci. Při variantě otevíravo / sklopného okna, je kování vždy vybaveno mikroventilaci. Okna lze osadit novinkou v sortimentu kování a to systémem Maco, MULTI POWER tzv. skryté panty.. Dřevěné profily Okno je vyráběno z dřevěných lepených polotovarů, které jsou vysušeny na vlhkost 12 % (+-2 %). Hranoly jsou lepeny z jednotlivých lamel jednosložkovým lepidlem, odpovídajícímu normě EN 2 D4.. Hliníkové krytí GUTMANN MIRA 08. Klasický vzhled okna Hliníkové opláštění CLASSIC kopíruje standardní design běžného dřevěného okna. Zaoblené linie hliníkových krytů pohledově oddělují rám i křídlo. OKNO WINSTAR CLASSIC 92 Dřevohliníkový systém WINSTAR classic 92 je klasickou kombinací praktičnosti a designu. Jedná se o speciálně upravené dřevěné okno, které je opláštěno z venkovní strany hliníkovým krytím z německého systému GUTMANN MIRA. Obrovskou výhodou tohoto systému je jeho bezúdržbovost a velice dlouhá životnost. Další nespornou výhodou je jeho klasický design okna a exkluzivní barevné kombinace, které tento systém oken a dveří umožňuje. Není vůbec žádný problém okna přizpůsobit Vaší fasádě a zároveň i vybavení interiéru Vašeho domu.

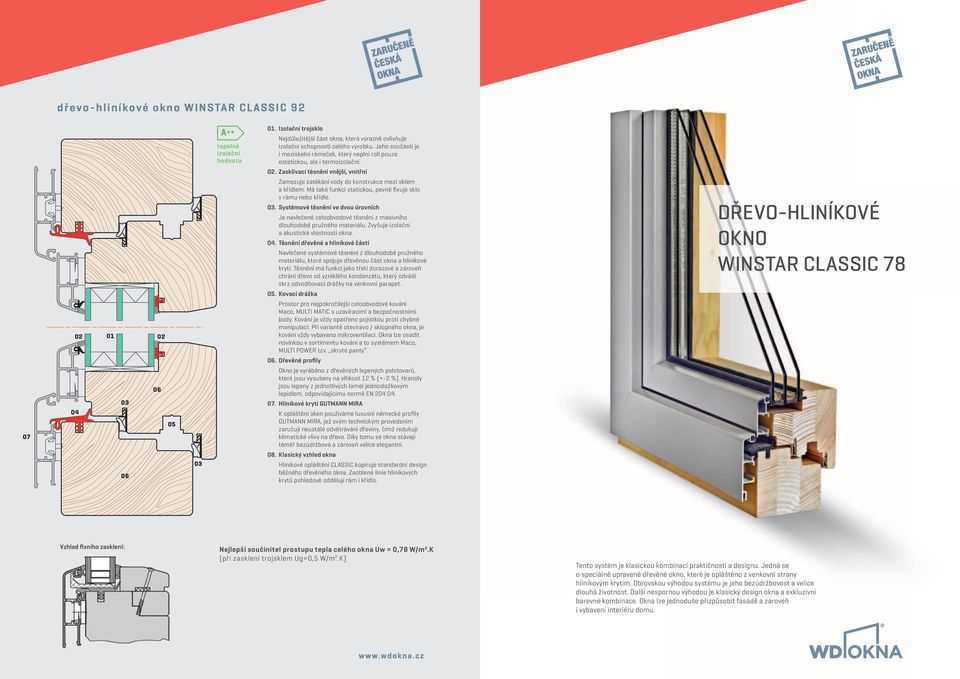

5 d ř e vo-hliníkové okno WINSTA R C L AS S I C A Izolační trojsklo Nejdůležitější část okna, která výrazně ovlivňuje schopnosti celého výrobku. Jeho součástí je i meziskelní rámeček, který neplní roli pouze estetickou, ale i termo.. Zasklívací těsnění vnější, vnitřní a křídlem. Má také funkci statickou, pevně fixuje sklo. Systémové těsnění ve dvou úrovních Je navlečené celoobvodové těsnění z masivního dlouhodobě pružného materiálu. Zvyšuje a akustické vlastnosti okna.. Těsnění dřevěné a hliníkové části Navlečené systémové těsnění z dlouhodobě pružného materiálu, které spojuje dřevěnou část okna a hliníkové krytí. Těsnění má funkci jako třetí dorazové a zároveň chrání dřevo od vzniklého kondenzátu, který odvádí skrz odvodňovací drážky na venkovní parapet.. Kovací drážka Prostor pro nejpokročilejší celoobvodové kování Maco, MULTI MATIC s uzavíracími a bezpečnostními body. Kování je vždy opatřeno pojistkou proti chybné manipulaci. Při variantě otevíravo / sklopného okna, je kování vždy vybaveno mikroventilaci. Okna lze osadit novinkou v sortimentu kování a to systémem Maco, MULTI POWER tzv. skryté panty.. Dřevěné profily Okno je vyráběno z dřevěných lepených polotovarů, které jsou vysušeny na vlhkost 12 % (+-2 %). Hranoly jsou lepeny z jednotlivých lamel jednosložkovým lepidlem, odpovídajícímu normě EN 2 D4.. Hliníkové krytí GUTMANN MIRA 08. Klasický vzhled okna Hliníkové opláštění CLASSIC kopíruje standardní design běžného dřevěného okna. Zaoblené linie hliníkových krytů pohledově oddělují rám i křídlo. OKNO WINSTAR CLASSIC 78 Vzhled fixního zasklení: Nejlepší součinitel prostupu tepla celého okna Uw = 0,78 W/m 2.K (při zasklení trojsklem Ug=0,5 W/m 2.K) Tento systém je klasickou kombinací praktičnosti a designu. Jedná se o speciálně upravené dřevěné okno, které je opláštěno z venkovní strany hliníkovým krytím. Obrovskou výhodou systému je jeho bezúdržbovost a velice dlouhá životnost. Další nespornou výhodou je klasický design okna a exkluzivní barevné kombinace. Okna lze jednoduše přizpůsobit fasádě a zároveň i vybavení interiéru domu.

6 d ř e vo-hliníkové okno WINSTA R C L AS S I C A Izolační trojsklo Nejdůležitější část okna, která výrazně ovlivňuje schopnosti celého výrobku. Jeho součástí je i meziskelní rámeček, který neplní roli pouze estetickou, ale i termo.. Zasklívací těsnění vnější, vnitřní a křídlem. Má také funkci statickou, pevně fixuje sklo. Systémové těsnění ve dvou úrovních Je navlečené celoobvodové těsnění z masivního dlouhodobě pružného materiálu. Zvyšuje a akustické vlastnosti okna.. Těsnění dřevěné a hliníkové části Navlečené systémové těsnění z dlouhodobě pružného materiálu, které spojuje dřevěnou část okna a hliníkové krytí. Těsnění má funkci jako třetí dorazové a zároveň chrání dřevo od vzniklého kondenzátu, který odvádí skrz odvodňovací drážky na venkovní parapet.. Kovací drážka Prostor pro nejpokročilejší celoobvodové kování Maco, MULTI MATIC s uzavíracími a bezpečnostními body. Kování je vždy opatřeno pojistkou proti chybné manipulaci. Při variantě otevíravo / sklopného okna, je kování vždy vybaveno mikroventilaci. Okna lze osadit novinkou v sortimentu kování a to systémem Maco, MULTI POWER tzv. skryté panty.. Dřevěné profily Okno je vyráběno z dřevěných lepených polotovarů, které jsou vysušeny na vlhkost 12 % (+-2 %). Hranoly jsou lepeny z jednotlivých lamel jednosložkovým lepidlem, odpovídajícímu normě EN 2 D4.. Hliníkové krytí GUTMANN MIRA 08. Klasický vzhled okna Hliníkové opláštění CLASSIC kopíruje standardní design běžného dřevěného okna. Zaoblené linie hliníkových krytů pohledově oddělují rám i křídlo. OKNO WINSTAR INTEGRAL 78 Vzhled fixního zasklení: Nejlepší součinitel prostupu tepla celého okna Uw = 0,78 W/m 2.K (při zasklení trojsklem Ug=0,5 W/m 2.K) Vyrobek je kompromisem perspektivní technologie, designu a praktičnosti. Hliníkové opláštění z exteriéru zaručí oknu jeho bezúdržbovost a dřevo v interiéru naplno ukáže krásu přírody. Tento produkt mimo jiné dosahuje dobrých ch vlastností. Hliníkové opláštění zcela překrývá venkovní křídlo a tím tvoří jednotný vzhled pásu oken v kombinaci s pevně zasklenými okenními díly.

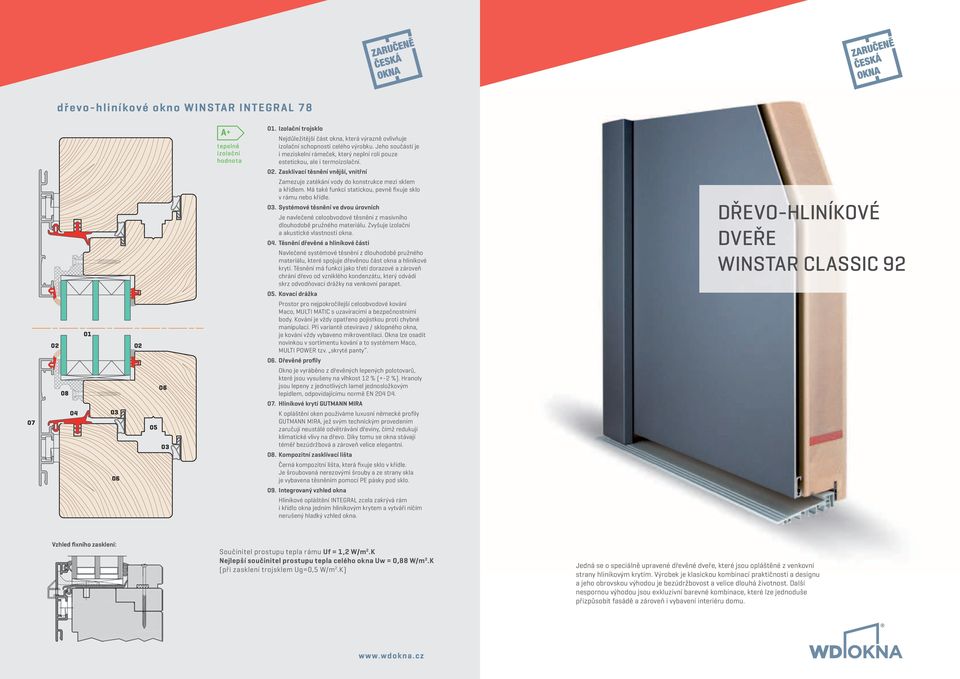

7 d ř e vo-hliníkové okno WINSTA R I N T E G R A L A+ 01. Izolační trojsklo Nejdůležitější část okna, která výrazně ovlivňuje schopnosti celého výrobku. Jeho součástí je i meziskelní rámeček, který neplní roli pouze estetickou, ale i termo.. Zasklívací těsnění vnější, vnitřní a křídlem. Má také funkci statickou, pevně fixuje sklo. Systémové těsnění ve dvou úrovních Je navlečené celoobvodové těsnění z masivního dlouhodobě pružného materiálu. Zvyšuje a akustické vlastnosti okna.. Těsnění dřevěné a hliníkové části Navlečené systémové těsnění z dlouhodobě pružného materiálu, které spojuje dřevěnou část okna a hliníkové krytí. Těsnění má funkci jako třetí dorazové a zároveň chrání dřevo od vzniklého kondenzátu, který odvádí skrz odvodňovací drážky na venkovní parapet.. Kovací drážka Prostor pro nejpokročilejší celoobvodové kování Maco, MULTI MATIC s uzavíracími a bezpečnostními body. Kování je vždy opatřeno pojistkou proti chybné manipulaci. Při variantě otevíravo / sklopného okna, je kování vždy vybaveno mikroventilaci. Okna lze osadit novinkou v sortimentu kování a to systémem Maco, MULTI POWER tzv. skryté panty.. Dřevěné profily Okno je vyráběno z dřevěných lepených polotovarů, které jsou vysušeny na vlhkost 12 % (+-2 %). Hranoly jsou lepeny z jednotlivých lamel jednosložkovým lepidlem, odpovídajícímu normě EN 2 D4.. Hliníkové krytí GUTMANN MIRA 08. Kompozitní zasklívací lišta Černá kompozitní lišta, která fixuje sklo v křídle. Je šroubovaná nerezovými šrouby a ze strany skla je vybavena těsněním pomocí PE pásky pod sklo. 09. Integrovaný vzhled okna Hliníkové opláštění INTEGRAL zcela zakrývá rám i křídlo okna jedním hliníkovým krytem a vytváří ničím nerušený hladký vzhled okna. DVEŘE WINSTAR CLASSIC 92 Vzhled fixního zasklení: Součinitel prostupu tepla rámu Uf = 1,2 W/m 2.K Nejlepší součinitel prostupu tepla celého okna Uw = 0,88 W/m 2.K (při zasklení trojsklem Ug=0,5 W/m 2.K) Jedná se o speciálně upravené dřevěné dveře, které jsou opláštěné z venkovní strany hliníkovým krytím. Výrobek je klasickou kombinací praktičnosti a designu a jeho obrovskou výhodou je bezúdržbovost a velice dlouhá životnost. Další nespornou výhodou jsou exkluzivní barevné kombinace, které lze jednoduše přizpůsobit fasádě a zároveň i vybavení interiéru domu.

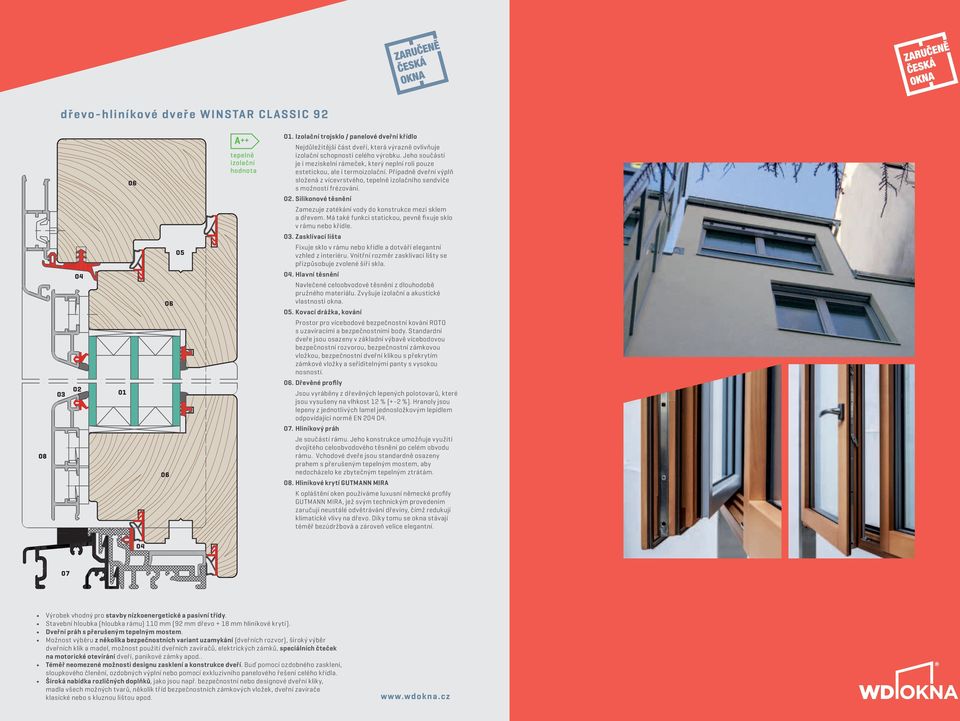

8 d ř e vo-hliníkové dveře WINSTA R C L AS S I C A Izolační trojsklo / panelové dveřní křídlo Nejdůležitější část dveří, která výrazně ovlivňuje schopnosti celého výrobku. Jeho součástí je i meziskelní rámeček, který neplní roli pouze estetickou, ale i termo. Případně dveřní výplň složená z vícevrstvého, ho sendviče s možností frézování.. Silikonové těsnění a dřevem. Má také funkci statickou, pevně fixuje sklo. Zasklívací lišta Fixuje sklo v rámu nebo křídle a dotváří elegantní vzhled z interiéru. Vnitřní rozměr zasklívací lišty se přizpůsobuje zvolené šíři skla.. Hlavní těsnění Navlečené celoobvodové těsnění z dlouhodobě pružného materiálu. Zvyšuje a akustické vlastnosti okna.. Kovací drážka, kování Prostor pro vícebodové bezpečnostní kování ROTO s uzavíracími a bezpečnostními body. Standardní dveře jsou osazeny v základní výbavě vícebodovou bezpečnostní rozvorou, bezpečnostní zámkovou vložkou, bezpečnostní dveřní klikou s překrytím zámkové vložky a seřiditelnými panty s vysokou nosností.. Dřevěné profily Jsou vyráběny z dřevěných lepených polotovarů, které jsou vysušeny na vlhkost 12 % (+-2 %). Hranoly jsou lepeny z jednotlivých lamel jednosložkovým lepidlem odpovídající normě EN 2 D4.. Hliníkový práh Je součástí rámu. Jeho konstrukce umožňuje využití dvojitého celoobvodového těsnění po celém obvodu rámu. Vchodové dveře jsou standardně osazeny prahem s přerušeným tepelným mostem, aby nedocházelo ke zbytečným tepelným ztrátám. 08. Hliníkové krytí GUTMANN MIRA. Výrobek vhodný pro stavby nízkoenergetické a pasivní třídy.. Stavební hloubka (hloubka rámu) 110 mm (92 mm dřevo + 18 mm hliníkové krytí).. Dveřní práh s přerušeným tepelným mostem.. Možnost výběru z několika bezpečnostních variant uzamykání (dveřních rozvor), široký výběr dveřních klik a madel, možnost použití dveřních zavíračů, elektrických zámků, speciálních čteček na motorické otevírání dveří, panikové zámky apod... Téměř neomezené možnosti designu zasklení a konstrukce dveří. Buď pomocí ozdobného zasklení, sloupkového členění, ozdobných výplní nebo pomocí exkluzivního panelového řešení celého křídla.. Široká nabídka rozličných doplňků, jako jsou např. bezpečnostní nebo designové dveřní kliky, madla všech možných tvarů, několik tříd bezpečnostních zámkových vložek, dveřní zavírače klasické nebo s kluznou lištou apod.
