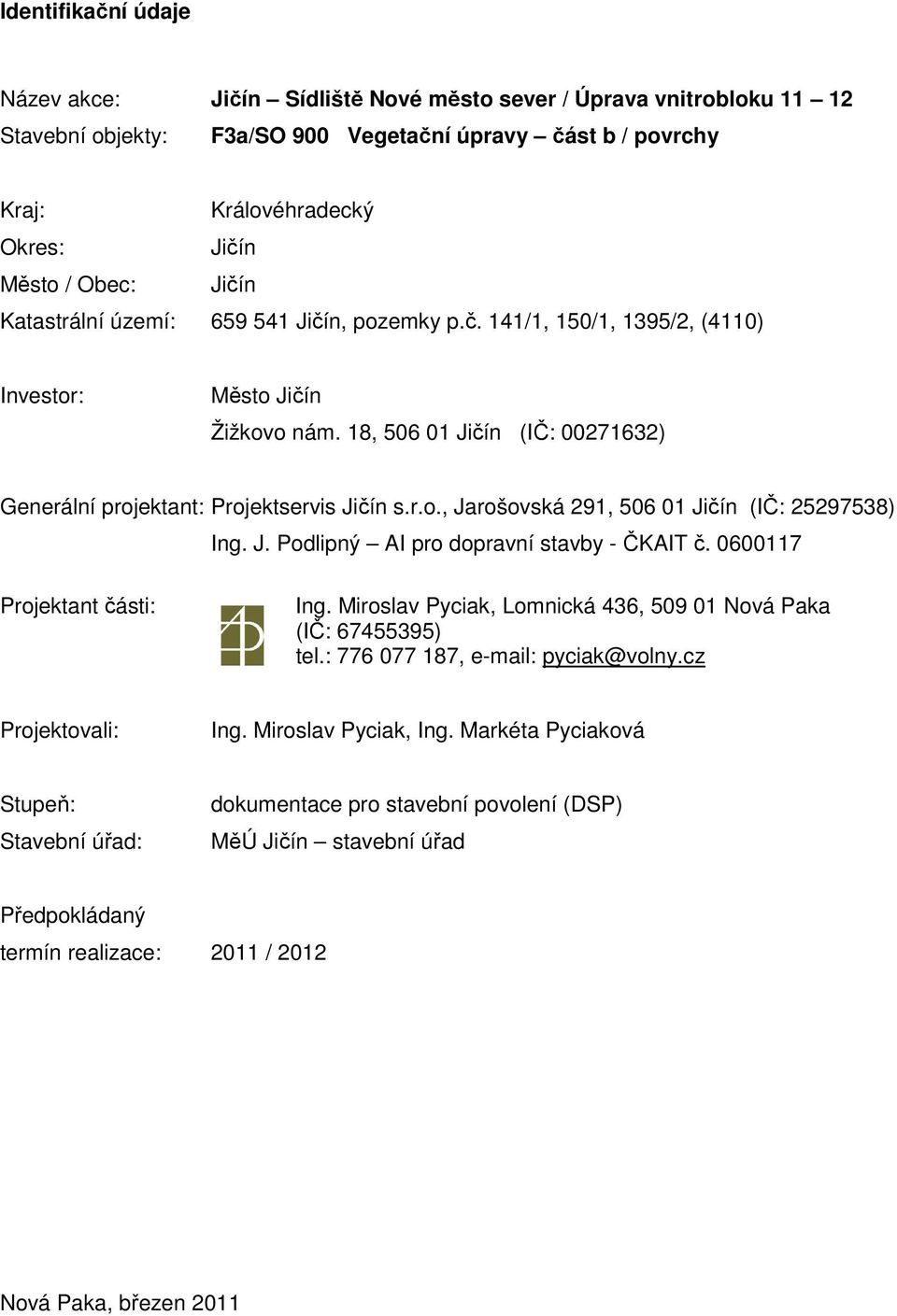

1 Identifikační údaje Název akce: Jičín Sídliště Nové město sever / Úprava vnitrobloku Stavební objekty: F3a/SO 900 Vegetační úpravy část b / povrchy Kraj: Královéhradecký Okres: Jičín Město / Obec: Jičín Katastrální území: Jičín, pozemky p.č. 141/1, 150/1, 1395/2, (4110) Investor: Město Jičín Žižkovo nám. 18, Jičín (IČ: ) Generální projektant: Projektservis Jičín s.r.o., Jarošovská 291, Jičín (IČ: ) Ing. J. Podlipný AI pro dopravní stavby - ČKAIT č Projektant části: Ing. Miroslav Pyciak, Lomnická 436, Nová Paka (IČ: ) tel.: , pyciak@volny.cz Projektovali: Ing. Miroslav Pyciak, Ing. Markéta Pyciaková Stupeň: Stavební úřad: dokumentace pro stavební povolení (DSP) MěÚ Jičín stavební úřad Předpokládaný termín realizace: 2011 / 2012 Nová Paka, březen 2011

2 Obsah: 1. Úvod 2 2. Popis současného stavu 2 3. Popis celkového řešení vnitrobloku F3b SO 900 Vegetační úpravy část b / povrchy 4 Seznam příloh: textová část. Technická zpráva výkresová část: výkres č.1: F3b-F4 Celková situace, M1:250 1

3 1. Úvod Vegetační úpravy vnitrobloku doplněné návrhem mobiliáře přímo navazují na stavební objekt SO 100 Komunikace/zpevněné plochy. Součástí této části projektové dokumentace je stavební objekt SO 900 Vegetační úpravy, který zahrnuje výsadbu stromů, keřů, pnoucích rostlin, založení záhonů keřů, půdopokryvných rostlin, založení záhonů travin a trvalek doplněných cibulovinami a založení parkového trávníku. Návrh mobiliáře zahrnuje typy a rozmístění prvků ve vnitrobloku. Použité jsou parkové lavice typové, lavice atypické, odpadkové koše, stojany na kola, zahrazovací sloupky a herní prvky. Návrh typů svítidel veřejného osvětlení a jejich rozmístění je součástí samostatného stavebního objektu SO 400 Veřejné osvětlení, které je koordinováno s celkovým záměrem a ostatními stavebními objekty. Celkové řešení vnitrobloku je výsledkem spolupráce kolektivu Ing. Miroslav Pyciak, Ing. Markéta Pyciaková ateliér pro zahradní a krajinářskou tvorbu Ing. Josef Podlipný Projektservis Jičín s.r.o. - dopravní stavby Návrh byl zpracován podle podkladů a zadání předaného investorem Městem Jičín zastoupeným městským architektem a odborem investic Městského úřadu Jičín. Součástí zadání byl výsledek ankety majitelů bytů obytných domů tvořících vnitroblok 11-12, která byla provedena investorem. Zpracování návrhu bylo v rozpracovanosti průběžně konzultováno se zadavatelem a koncept řešení vegetace byl rovněž konzultován s a odborem životního prostředí Městského úřadu Jičín. 2. Popis současného stavu Prostor vnitrobloku má zhruba obdélníkový půdorys o rozměrech cca 100m x 60m, na který navazují dvě boční proluky o šířce 20m ústící do ulic Butovská a Pod Koželuhy. Proluky v současnosti slouží pro příjezd do suterénních garáží nacházejících se v domech 11.3 a Terén ve vnitrobloku je v současnosti hrubě urovnán a svažuje se severovýchodním směrem ve sklonu zhruba 2-3%. Pěší přístup do prostoru vnitrobloku od jihu z ul. Barákovy je umožněn průchodem o šířce 3,2m v bloku č.12 a přístup od severu z nábřeží Irmy Geisslové prolukou o šířce 2,4m mezi domy Vnitroblok je tvořen vícepatrovými obytnými domy a ve východní proluce je kavárna. Ve vnitrobloku není kromě jedné náletové vrby a ruderálního porostu žádná využitelná vegetace. 3. Popis celkového řešení vnitrobloku Prostor vnitrobloku je provozně a kompozičně členěn na dvě části - severní a jižní, které propojuje oválná okružní cesta. Kompoziční dělící rovinu vnitrobloku tvoří dvouřadé stromořadí, které je vedeno v prodloužení jižních okrajů proluk na ose ulic Butovská Pod Koželuhy. Obě části vnitrobloku jsou pohledově propojené pod bázemi korun stromořadí a naopak jsou korunami pohledově oddělené architektonicky výrazně rozdílné obytné domy 11 a 12. V centru obou částí vnitrobloku vznikají volné travnaté prostory a vegetace je soustředěna k okrajům vnitrobloku, avšak s dostatečným odstupem od obytných domů, aby nedošlo k nevhodnému ovlivňování světelných poměrů v bytech. Důležitým materiálovým a kompozici spojujícím principem je použití povrchů a cest z přírodní pískovcové dlažby, které se rozbíhají z okrajů severního nástupního prostoru k jihu a na které je napojena programová náplň herní prvky, terénní modelace, odpočívadla a vegetační úpravy tvořené extenzivními záhony travin a trvalek. Severní část vnitrobloku má více přírodní charakter a to kvůli použití terénních modelací, které tvoří lehce zvlněný povrch s převýšením od 0,2m do 0,7m, který je zatravněn a modelace jsou doplněné skupinovou výsadbou stromů s křivolakým habitem (borovice lesní, trnovník akát) a solitérními keři. Po obvodu severní části vnitrobloku jsou navrženy záhonové výsadby keřů (podle požadavku ankety zčásti trnité) a výsadbami pnoucích rostlin a půdních pokryvů, a to podle toho, kde jsou sítě technické infrastruktury a jejich ochranná pásma. Centrální prostor 2

4 tvoří pobytový parkový trávník, který je možné využít klidovou rekreaci i pro rekreačně-sportovní aktivity. Přístup psů do prostoru vymezeného oválnou cestou, pokud nebude řešen celkově, by měl být zakázán. Uvnitř oválu a na v severním nástupním prostoru je navržen mobiliář typové městské lavice, atypické parkové lavice, odpadkové koše a herní kreslící tabule. Jižní část vnitrobloku má rovinatý terén s mírným zvlněním u okraje vnitrobloku vyvolaným různými výškami založení jednotlivých obytných domů. Výsadby stromů a keřů mají rozvolněný charakter a vzdušný parter tvořený parkovým trávníkem. V kompozici se uplatňuje několik výrazných solitér. Centrální prostor tvoří stejně jako v severní části pobytový parkový trávník. V prostorech vymezených oválnou okružní cestou a přímou cestou spojující ulice Bukovskou a Pod Koželuhy je, v dostatečném odstupu od průčelí obytných domů vnitrobloku 12, umístěné menší hřiště pro děti vybavené herními prvky, lavicemi a dopadovými bezpečnostními zónami a odpočívadlo s atypickými lavicemi. Jednotlivé zadní vchody vnitrobloku 12 propojují s oválnou okružní cestou cesty s povrchem z přírodních kamenných šlapáků v parkovém trávníku. Koncept řešení provoz, terénní modelace a mobiliář (programové řešení) Čtyři nástupní prostory jsou řešené jako odpočívadla s rozšířenými zpevněnými povrchy pro usnadnění pěšího provozu a možnost krátkodobého posezení. Východní a západní 3

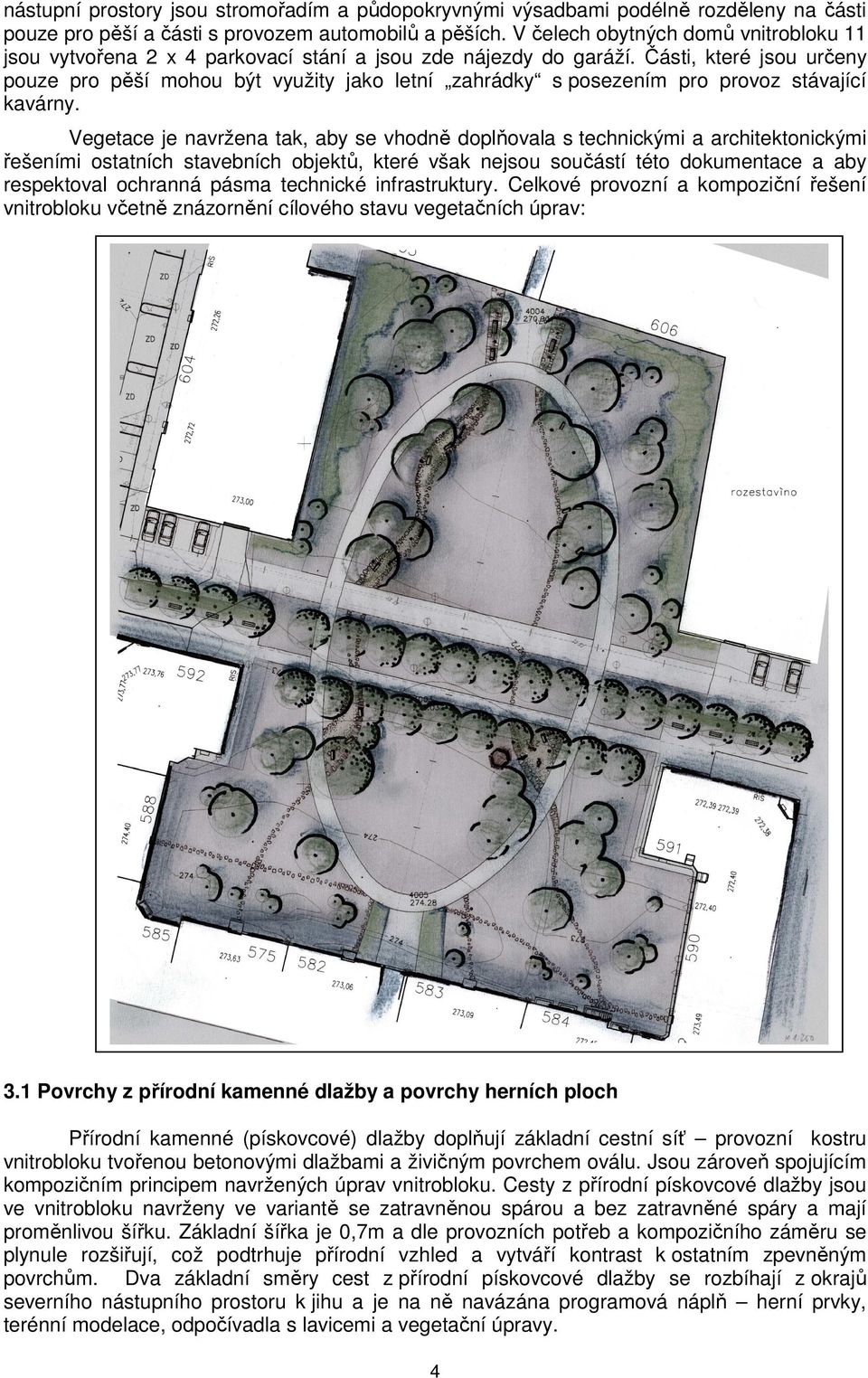

5 nástupní prostory jsou stromořadím a půdopokryvnými výsadbami podélně rozděleny na části pouze pro pěší a části s provozem automobilů a pěších. V čelech obytných domů vnitrobloku 11 jsou vytvořena 2 x 4 parkovací stání a jsou zde nájezdy do garáží. Části, které jsou určeny pouze pro pěší mohou být využity jako letní zahrádky s posezením pro provoz stávající kavárny. Vegetace je navržena tak, aby se vhodně doplňovala s technickými a architektonickými řešeními ostatních stavebních objektů, které však nejsou součástí této dokumentace a aby respektoval ochranná pásma technické infrastruktury. Celkové provozní a kompoziční řešení vnitrobloku včetně znázornění cílového stavu vegetačních úprav: 3.1 Povrchy z přírodní kamenné dlažby a povrchy herních ploch Přírodní kamenné (pískovcové) dlažby doplňují základní cestní síť provozní kostru vnitrobloku tvořenou betonovými dlažbami a živičným povrchem oválu. Jsou zároveň spojujícím kompozičním principem navržených úprav vnitrobloku. Cesty z přírodní pískovcové dlažby jsou ve vnitrobloku navrženy ve variantě se zatravněnou spárou a bez zatravněné spáry a mají proměnlivou šířku. Základní šířka je 0,7m a dle provozních potřeb a kompozičního záměru se plynule rozšiřují, což podtrhuje přírodní vzhled a vytváří kontrast k ostatním zpevněným povrchům. Dva základní směry cest z přírodní pískovcové dlažby se rozbíhají z okrajů severního nástupního prostoru k jihu a je na ně navázána programová náplň herní prvky, terénní modelace, odpočívadla s lavicemi a vegetační úpravy. 4

6 Povrchy z přírodní kamenné dlažby jsou navrženy z nepravidelných štípaných desek pískovce o tloušťce 50-70mm do konstrukčních vrstev tvořených kamenivem, respektive kamenivem smíšeným se substrátem (viz. skladba vrstev znázorněná ve vzorových řezech níže) podle toho, jestli je úsek přírodní dlažby navržen k zatravnění nebo k vyplnění spáry drceným kamenivem. Přírodní pískovcová dlažba je rovněž použitá pro vytvoření nik pro umístění typových i atypických autorský lavic, které jsou navrženy ve vegetačních plochách mimo povrchy z betonových dlažeb. Toto řešení zamezí narušování vegetačních ploch pod lavicemi a usnadní údržbu zeleně. Povrch z přírodní pískovcové dlažby lomový kámen Krákorka Havlovice, triasový pískovec s deskovitou odlučností (instalace Nová Paka, 2009) Povrchy herních ploch jsou navrženy z kameniva - štěrku frakce 2-8mm, tloušťky 300mm, při pádové výšce do 1m a tloušťky 500mm při pádové výšce do 3m. Pádová výška je dána použitým herním prvkem. Dopadové zóny herních ploch jsou ošetřeny normou ČSN Situace povrchů z přírodní pískovcové dlažby a povrchů herních ploch je součástí výkresu č.1: F3b-F4 Celková situace, M1:250 F3b SO 900 Vegetační úpravy - část b povrchy, zjednodušený výkaz výměr: Položka m.j. hlavní počet m.j. povrchy z přírodní kamenné dlažby pískovcové (lomový kámen, tloušťka cca 60mm) se spárou vyplněnou drceným kamenivem povrchy z přírodní kamenné dlažby pískovcové (lomový kámen, tloušťka cca 60mm) se zatravněnou spárou vyplněnou drceným kamenivem s podílem substrátu 5 m m povrchy herních ploch z kameniva - štěrku frakce 2-8mm, tloušťky 300mm m povrchy herních ploch z kameniva - štěrku frakce 2-8mm, tloušťky 500mm m 2 68 dřevěné prkno SM/JD neomítané II. jakost - v. 0,16m / š. 0,02m m 25

7 6

8 Referenční výrobek pro přírodní kamenné dlažby (lomový kámen), triasový pískovec s deskovitou odlučností, barva světlá šedožlutá až šedobílá. Použitý výrobek bude splňovat níže uvedené parametry nebo tyto parametry převyšovat: 7
