1 Z P R Á V A S T A T I K A Statické zajištění objektu č.p.86 V České Lípě dne Č.Zakázky: Vypracoval: Ing. David Mareček

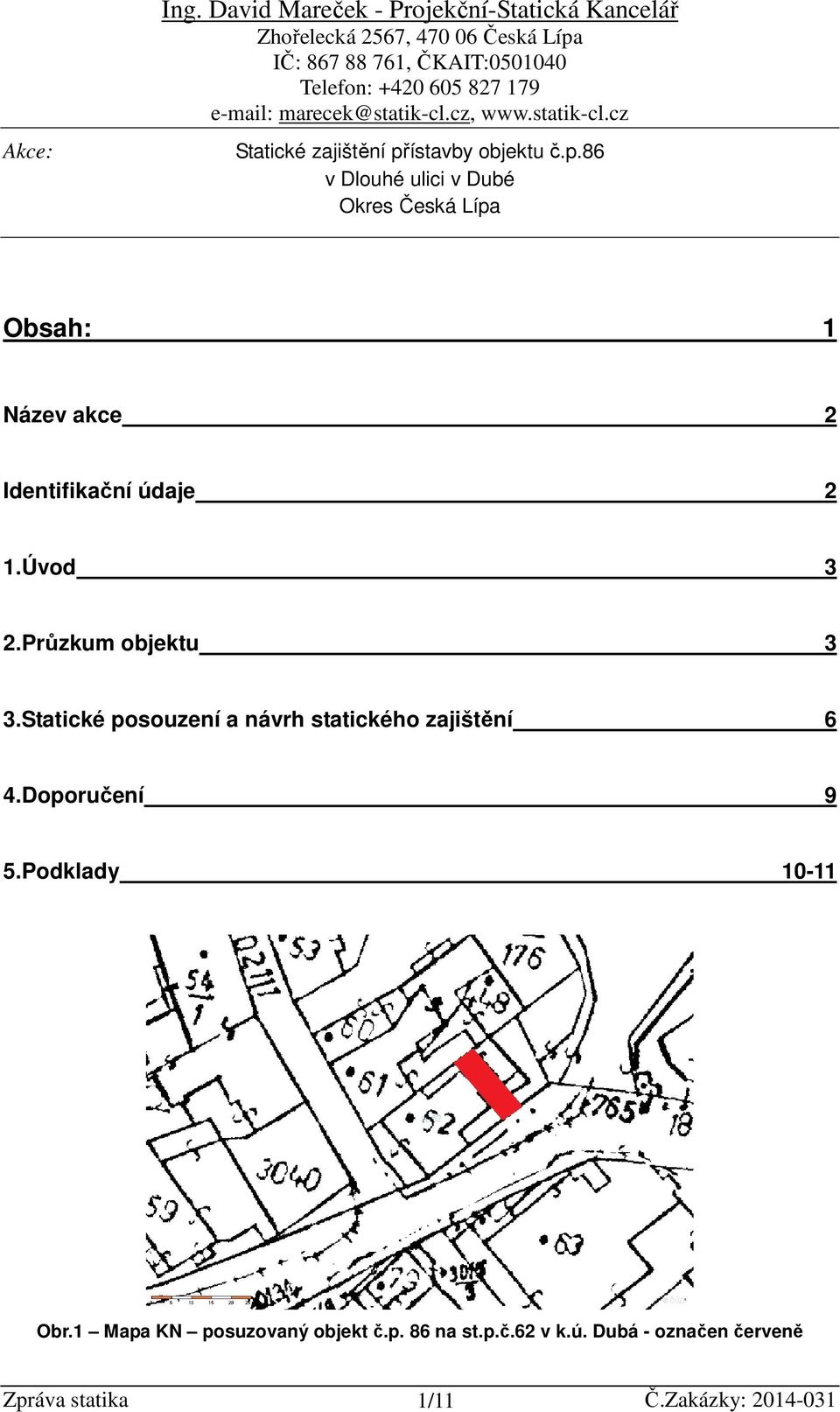

2 Obsah: 1 Název akce 2 Identifikační údaje 2 1.Úvod 3 2.Průzkum objektu 3 3.Statické posouzení a návrh statického zajištění 6 4.Doporučení 9 5.Podklady Obr.1 Mapa KN posuzovaný objekt č.p. 86 na st.p.č.62 v k.ú. Dubá - označen červeně 1/11

3 Název akce Obr.2 Panoramatický pohled na stávající původní objekt a stávající objekt č.p. 86 v Dubé Identifikační údaje Objednatel: Město Dubá Masarykovo náměstí Dubá IČ: Zpracovatel: Ing. David Mareček Projekční a statická kancelář Zhořelecká Česká Lípa autorizovaný inženýr pro statiku a dynamiku staveb, autorizovaný technik pro mosty a inženýrské konstrukce, ČKAIT: IČ: , 2/11

4 1.Úvod Předmětem vypracované zprávy statika je návrh statického zajištění stávající přístavby objektu č.p. 86 na st.p.č. 62 v k.ú. Dubá v okrese Česká Lípa z titulu vlastní žádosti objednatele pro plánované udržovací a zabezpečovací práce. Prohlídka stavby byla provedena dne za účasti zástupkyně města Dubá paní Libuše Benešové. Obr.3 Letecká mapa posuzovaný objekt na st.p.č.62 v k.ú. Dubá označen červeně 2.Průzkum objektu Stávající objekt č.p.86 na st.p.č. 62 v k.ú. Dubá je evidován druhem pozemku jako zastavěná plocha a nádvoří a je stavbou občanské vybavenosti dle katastru nemovitostí. Stávající objekt č.p.86 je využíván jako Základní škola v Dubé a skládá se z původního 3 podlažního zděného objektu nad půdorysem ve tvaru T a jednopodlažní zděné přístavby původních šaten, dnes sloužící jako konferenční a zasedací místnost města Dubá. Stávající původní objekt č.p.86 pochází pravděpodobně z 19.století, stávající objekt jednopodlažní přístavby byl postaven v 2.polovině 20.století dle odborného odhadu při zjištění použitých stavebních 3/11

5 materiálů a prvků. Stávající objekt přístavby je jednopodlažní, přistavěný, nepodsklepený objekt, zastřešený plochou střechou se založením na plošných základech. Stávající objekt přístavby byl postaven nad obdélníkovým půdorysem v téměř rovinatém terénu. Základové konstrukce objektu jsou tvořeny pravděpodobně základovými pasy z prostého betonu. Nosný systém je stěnový zděný z plných pálených cihel na maltu s novodobými dozdívkami otvorů z plynosilikátových tvárnic na lepidlo. Stropní konstrukce je tvořena železobetonovými prefabrikovanými PZD deskami s přesahem přes vnější líc obvodového zdiva, skladba střešního pláště je umístěna na stropní konstrukci. Dešťové vody ze střechy objektu jsou svedeny pomocí klempířských konstrukcí dále pod přilehlý terén se zaústěním do dešťové nebo jednotné kanalizace města Dubá. Stávající objekt jednopodlažní přístavby ve styku se stávajícím původním 3 podlažním objektem vykazuje poruchy v omítkách a v nosném zdivu, zobrazujících se na konstrukci ve formě trhlin. Stávající objekt jednopodlažní přístavby ve styku se stávajícím původním 3 podlažním objektem není vzájemně konstrukčně dilatován, žádné dilatační nebo přiznané spáry na stavbě nebyly zjištěny. Obr.4 Pohled na objekt od západu trhliny ve zdivu, v omítkách, odpadlé části omítek 4/11

6 Obr.5 Pohled na objekt od jihu trhliny ve zdivu charakterizují dilataci mezi stávajícím, původním 3 podlažním objektem a stávajícím 1 podlažním objektem přístavby Obr.6 Pohled na objekt od jihu trhliny ve zdivu charakterizují dilataci mezi stávajícím, původním 3 podlažním objektem a stávajícím 1 podlažním objektem přístavby Obr.7 Pohled na objekt od východu odpadlé omítky z titulu zatékání ze střechy a z titulu tepelných mostů ve stropní konstrukci 5/11

7 3.Statické posouzení a návrh statického zajištění Stávající objekt přístavby objektu vykazuje statické poruchy ve formě trhlin v obvodových nosných zdech u jižního rohu ve styku stávajícího, původního 3 podlažního objektu a stávajícího 1 podlažního objektu přístavby. Trhliny v omítkách a ve zdivu charakterizují přirozenou dilataci stávajícího, původního objektu a stávajícího objektu přístavby, které nebyla při realizaci přístavby provedena. Oba objekty vykazují rozdílné sednutí spodní stavby pod vlivem rozdílných zatížení základových konstrukcí. Vliv na dilataci zdiva mezi objekty má i skutečnost, jak jsou oba objekty vytápěny v topných sezónách. Zatékání pod základovou konstrukci je pravděpodobné, ale nepředpokládá se. Na východním průčelí stávajícího objektu (při volné obvodové boční stěně) přístavby jsou drobné trhliny v omítkách a lokálně odpadnuté (odfouknuté) plochy fasádní omítky. Tento stav přisuzuji v minulosti zatékání dešťových vod do omítek ze střešního pláště díky nefunkčním klempířským konstrukcím (svody, žlaby, žlabové háky), kde voda stékala po fasádě. Vliv na poruchy fasádních omítek má i nevhodné řešení stropních železobetonových prefabrikovaných desek (nesoucích střešní plášť ploché střechy), uložených s konzolou přes vnější líc obvodového zdiva. Tento detail tvoří tepelný most, kde s největší pravděpodobností dochází ke kondenzaci vodní páry v konstrukci obvodového nosného zdiva, tedy vlhnutí omítek, které v zimních měsících zmrznou a následně se poruší a odpadnou od podkladu zdiva. Stávající objekt přístavby č.p.86 v Obr.8,9 Pohled na objekt od severozápadu porušené omítky zatékáním a kondenzací vodní páry v obvodovém nosném zdivu vlivem tepelného mostu ve stropní konstrukci 6/11

8 Obr.10,11 Pohled na interiér konferenční zasedací místnosti stávající přístavby objektu - viditelné trhliny a spáry v dilatacích mezi stropními železobetonovými deskami v Dubé doporučuji staticky zajistit v rámci zabezpečovacích a udržovacích prací objektu. V rámci zabezpečovacích a udržovacích prací stávající přístavby objektu č.p.86 v Dubé navrhuji provést přiznání dilatační spáry ve zdivu a v omítkách mezi stávajícím, původním 3 podlažním objektem a stávajícím objektem 1 podlažní přístavby pomocí proříznutí zdiva a omítek s výplní pružné modifikované zálivky s realizací krycí lišty kotvené na pevno pouze na část stávajícího objektu přístavby. Porušené omítky trhlinami mimo přiznanou dilatační spáru budou opraveny pomocí sanačních omítek s výztužnou sítí (perlinkou) na předem očištěný podklad s adhézním můstkem. Trhliny v obvodovém nosném zdivu budou opatřeny pasivní výztuží v rámci provedení dodatečného ztužení stávajícího objektu přístavby pomocí ocelových ztužujících táhel tzv. Helikální výztuže do vybraných vodorovných spár obvodového zdiva v rozsahu dle níže zobrazené fotodokumentace (počet a tvar helikálních výztuží zobrazen červeně ve. Tepelný most ve stropní konstrukci navrhuji Obr.12,13 Pohled na interiér a exteriér objektu zajištěný dodatečným ztužujícím systémem pomocí pasivní helikální výztuže vkládané do drážek (spár) zdiva 7/11

9 Obr.14 Pohled na exteriér objektu zajištěný dodatečným ztužujícím systémem pomocí pasivní helikální výztuže vkládané do drážek (spár) zdiva Obr.15 Pohled na exteriér objektu převislá část stropní konstrukce tvoří tepelný most návrh zateplení kontaktním zateplovacím systémem pomocí polystyrénu min. tl.100mm s úpravou klempířských konstrukcí (okapová lišta, posun žlabů a háků pro žlaby) Obr.16 Pohled na exteriér objektu zajištěný dodatečným ztužujícím systémem pomocí pasivní helikální výztuže vkládané do drážek (spár) zdiva Obr.17 Pohled na exteriér stávajícího, původního objektu a stávajícího objektu přístavby u vstupu do zádveří zasedací místnosti s návrhem na přiznání dilatační spáry s realizací krycí lišty Obr.18 Pohled na interiér objektu trhlina v omítce stropu mezi stávajícím, původním objektem a stávajícím objektem přístavby u vstupu do zasedací místnosti s návrhem na přiznání dilatační spáry s realizací krycí lišty 8/11

10 řešit kontaktním zateplením pěnovým polystyrénem minimální tloušťky h=100mm, osazeným a přikotveným k železobetonovým prefabrikovaným stropním deskám. V rámci provedení kontaktního zateplení bude nutné provést také úpravu klempířských konstrukcí (především delší okapnice a posun žlabů a háků pro žlaby s napojením na stávající svody) tak, aby do kontaktně zateplené převislé části stropní konstrukce do budoucna nezatékalo. Kontaktní zateplení bude ukončeno fasádní omítkou na podklad z maltového lepidla s výztužnou sítí (perlinkou). Závěr statického posouzení Zjištěné statické poruchy objektu č.p.86 neohrozí statiku budovy při realizaci zabezpečovacích a udržovacích pracích. Zjištěné statické poruchy objektu neznamenají riziko ohrožení lidských životů. Stávající objekt přístavby stávajícího, původního objektu č.p.86 v Dubé je možné po jeho opravě nadále bezpečně využívat pro svůj původní účel. 4.Doporučení Postup drobných bouracích a stavebních prací objektu bude kontrolován a koordinován pod vedením (dohledem) statika stavby. Veškeré změny budou písemně odsouhlaseny do stavebního deníku. Stavební a bourací práce budou prováděny ohledem na zásady vyhlášky č. 601/2006 Sb. Českého úřadu bezpečnosti práce a Českého báňského úřadu o bezpečnosti práce a technických zařízeních při stavebních pracích, dále dle nařízení vlády č. 591/2006 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na staveništích k zákonu č. 309/2006 Sb., dále dle nařízení vlády č. 362/2005 Sb. pro práci na pracovištích s nebezpečím pádu z výšky. Před zahájením realizace stavby bude zhotovitelem stavby předložen plán bezpečnosti a ochrany zdraví na staveništi. Realizací plánované demolice stavby nevzniká žádný další zdroj škodlivin, 9/11

11 škodlivých a odpadních látek nebo zdroj nepříznivých vlivů na prostředí. Pouze při vlastním provádění stavebních a bouracích pracích budou vznikat nežádoucí vlivy na životní prostředí. Jedná se především o vznik hluku a případné znečištění vozovek při převozu výkopku a stavebních materiálů. Tyto nežádoucí vlivy je nutné omezit na minimum použitím vhodných mechanizmů, vozidla s přepravovaným materiálem nepřetěžovat, staveniště v průběhu stavby vyklízet, komunikace udržovat průběžně v čistotě. Znehodnocený stavební materiál a stavební suť se musí likvidovat mimo staveniště k tomu určených řízených skládkách. Při stavbě mohou vznikat tyto odpady: Zdivo Železobeton, beton Stavební hmoty, stavební suť Ocel Dřevo Asfaltové pásy Materiál a vybourané stavební hmoty a díly, zeminy z odkopávek a vykopávek a další odpad bude upravován, využíván, shromažďován a skladován oprávněnými osobami, přičemž se dodavatelé stavby budou řídit zákonem č. 185/2001 Sb., zákonem o odpadech a změně některých dalších zákonů v platném znění a vyhlášek č. 381/2001 Sb. až 384/2001 Sb. a podle zákona č. 477/2001 Sb. O obalech. 5.Podklady ČSN ISO Zásady navrhování konstrukcí - Hodnocení existujících konstrukcí ČSN EN 1990 Zásady navrhování konstrukcí ČSN EN 1991 Zatížení konstrukcí ČSN EN 1992 Navrhování betonových konstrukcí ČSN EN 1993 Navrhování ocelových konstrukcí 10/11

12 ČSN EN 1995 Navrhování dřevěných konstrukcí ČSN EN 1996 Navrhování zděných konstrukcí ČSN EN 1997 Navrhování geotechnických konstrukcí Prohlídka přístavby objektu č.p.86 na st.p.č. 62 v k.ú. Dubá, provedená dne Fotodokumentace přístavby objektu č.p.86 na st.p.č. 62 v k.ú. Dubá, provedená dne Výpis z katastru nemovitostí + snímek z katastru nemovitostí V České Lípě dne Ing. David Mareček 11/11
