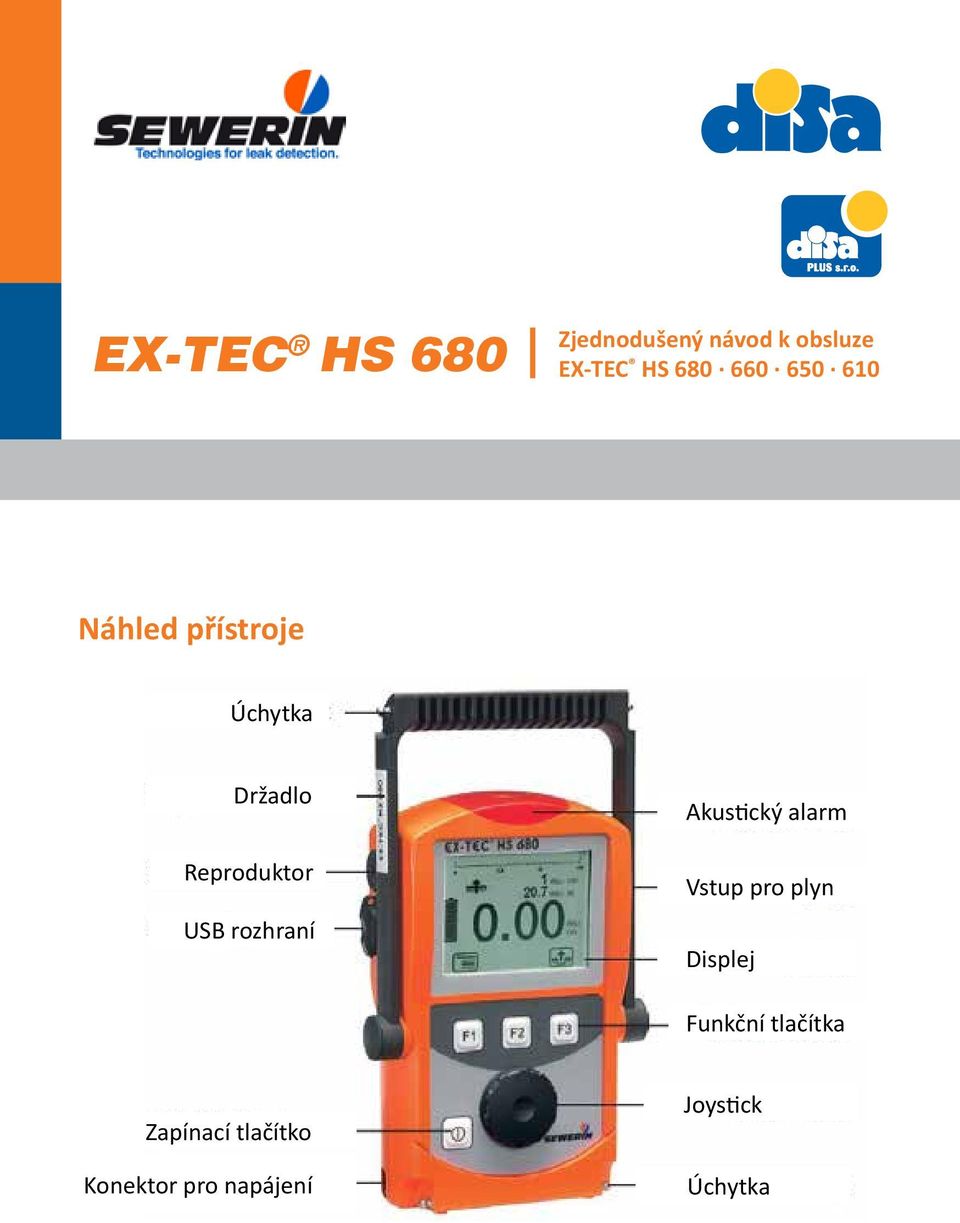

1 EX-TEC HS 680 Zjednodušený návod k obsluze EX-TEC HS Náhled přístroje Úchytka Držadlo Reproduktor USB rozhraní Akustický alarm Vstup pro plyn Displej Funkční tlačítka Zapínací tlačítko Konektor pro napájení Joystick Úchytka

2 Displej Analogová stupnice Zvolený režim měření Stav nabití baterie/ akumulátoru Naměřená hodnota Alarm Jednotky Druh plynu Aktuální funkce tlačítek F1-F3 Ovládací symboly Menu Vypláchnout komoru OK Informace Přerušit Uložit do paměti Vypnout reproduktor Smazat Odebrat vzorek Stav nabití baterie, akumulátoru

3 Symboly měření Kontrola odsáváním povrchu Režim pro kontrolu těsnosti plynovodů uložených v zemi Sondy: kobercová nebo zvonová sonda Rozsah měření od 0 ppm do Vol.% Při zapnutí režimu je třeba přístroj nechat vynulovat na čistém vzduchu (bez koncentrace plynu) Měření v sondách Režim určený pro lokalizaci úniku Sondy: kónická sonda Rozsah měření od 0,0 do 0 Vol.% Zobrazuje i koncentraci CO 2, případně O 2 Kontrola dutého prostoru Režim pro kontrolu těsnosti v dutých prostorách s měřením výbušnosti prostředí Sondy: ruční a flex Rozsah měření od 0 ppm do 0 Vol.% Při zapnutí režimu je třeba přístroj nechat vynulovat na čistém vzduchu (bez koncentrace plynu) Kontrola v domě Režim pro kontrolu těsnosti v domě s měřením výbušnosti prostředí Sondy: ruční a flex Rozsah měření od 0 ppm do 4,4 Vol.% Při zapnutí režimu je třeba přístroj nechat vynulovat na čistém vzduchu (bez koncentrace plynu) Měření koncentrace Měření koncentrace plynu v potrubí Rozsah měření od 0,0 do 0 Vol.% Výstraha %DMV Měření výbušnosti prostředí Rozsah měření 0 0 % DMV (0 4,4 Vol.%) Výstraha ExTox Měření koncentrace toxických a výbušných plynů CH 4 + CO 2 standardně, CO, O 2, H 2 S volitelně

4 Obsluha Tlačítka a joystick Jediným tlačítkem se stálou funkcí je tlačítko pro zapínání. Po zapnutí přístroje se pro ovládání používá joistick a funkční tlačítka. Ovládací prvek Zapínací tlačítko Funkční tlačítka F1, F2, F3 Způsob stisknout stisknout Funkce zapnutí přístroje vypnutí přístroje variabilní bude zobrazena ve spodní části displeje tlačítko také nemusí mít přiřazenou žádnou funkci Joystick otočit výběr funkce, nastavení, výběr jednotek atd. úprava hodnot stisknout otevřít následující položku programu (např. bod menu, funkce, data měření, výběr jednotek) převzít hodnotu Zapnutní přístroje UPOZORNĚNÍ - Zařízení musí být vždy zapínáno na čerstvém vzduchu. Stiskněte zapínací tlačítko. Přístroj se zapne. Zapnutí přístroje potvrdí optická a akustická signalizace. Zapne se displej a čerpadlo. UPOZORNĚNÍ - Přístroj je v režimu měření až když přestane blikat hodnota na displeji. Volba režimu měření Zvolený režim měření bude zobrazen pomocí symbolu v levém horním rohu displeje. Stiskem tlačítka F3 lze přímo přepnout na následující režim měření, příslušný symbol bude zobrazen nad příslušným tlačítkem F3. Změnit režim měření lze i v uživatelském menu stiskem tlačítka F1.

5 Etanová analýza Použití k rozlišení zemního a bahenního plynu. Jedná-li se o plyn unikající z potrubí nebo vznikající při zahnívání. Symbol: Jednotky měření: ppm Vol.-% Zobrazení naměřených dat analogové zobrazení na stupnici se semilogaritmickým měřítkem číselná hodnota, např.: 9,0 Vol.-% C X H Y 0 Vol.-% CO 2 20,9 Vol.-% O 2 Průběh etanové analýzy Etanovou analýzu lze průkazně provést od koncentrace vyšší než 1 Vol.%, v některých případech od 0,5 Vol.%. Koncentrace plynu musí být stabilní. Dodržujte následující postup: Odběr vzorku plynu (ze sondážního otvoru): Odebrání vzorku: Symbol se zobrazí při koncentraci > 1 Vol.-% Vyčkejte dokud se hodnota na displeji neustálí. Poté stiskněte funkčí tlačítko. Analýzu potvrďte stisknutím OK: Stiskněte vybrané tlačítko. Umožněte přístup čerstvého vzduchu. Doporučuje se odpojit hadičku od přístroje a opustit prostory s koncentrací plynu. Nezapomeňte na vlivy větru. Probíhá analýza (doba trvání cca 4 minuty). Symbol zobrazený po ukončení analýzy.

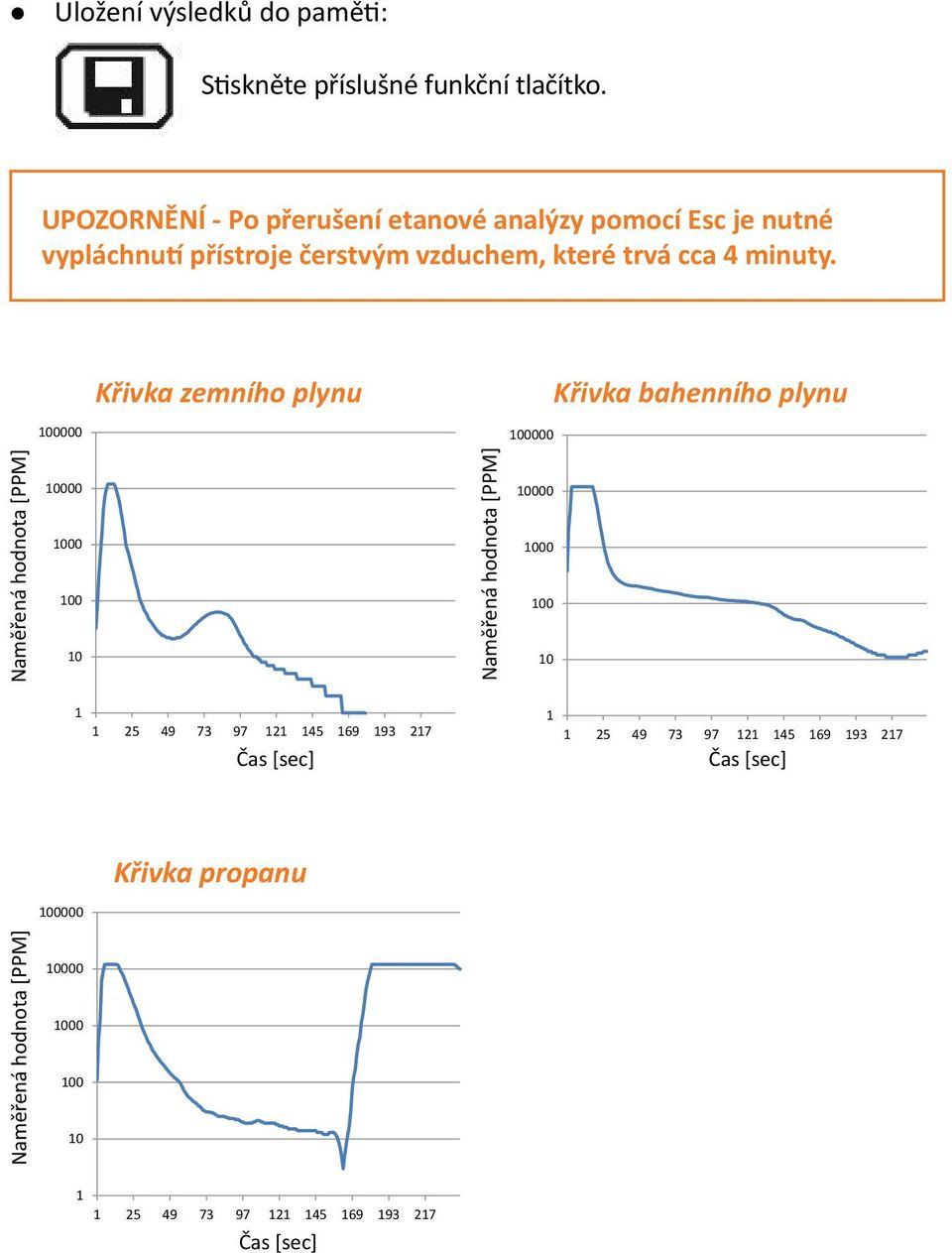

6 Měření koncentrace plynu v potrubí Rozsah měření od 0,0 do 0 Vol.% Uložení výsledků do paměti: Výstraha %DMV Měření výbušnosti prostředí Rozsah měření 0 0 % DMV (0 4,4 Vol.%) Výstraha ExTox Stiskněte příslušné funkční tlačítko. UPOZORNĚNÍ - Po přerušení etanové analýzy pomocí Esc je nutné vypláchnutí přístroje čerstvým vzduchem, které trvá cca 4 minuty. Měření koncentrace toxických a výbušných plynů CH4 + CO2 standardně, CO, 02, H2S volitelně Etanová analýza Režim pro rozlišení zemního a bahenního plynu Analýzu lze provést při koncentraci plynu od cca 0,5 Vol.% [PPM] Křivka zemního plynu Křivka bahenního plynu Křivka propanu Křivka zemního plynu Křivka propanu Křivka bahenního plynu Křivka bahenního plynu Křivka propanu

7 Paměť pro záznam naměřených dat UPOZORNĚNÍ! Záznam se nespouští automaticky! Při prvotní identifikaci (vyloučení, zda se nejedná o únik kategorie A1 nebo P1) musí být vždy spuštěn záznam měření. Měření spustíme v Menu - položka start měření. Technické pokyny Význam symbolů na nálepce (typový štítek na zadní straně přístroje): Kryt baterií sundávejte pouze v prostředí bez nebezpečí výbuchu. Čtěte Návod k obsluze. Údržba přístroje U přístroje pravidelně kontrolujte a vyměňujte všechny filtry a provádějte kontrolu nasávacích cest: Filtry vyměňujte pouze pokud je přístroj vypnutý Kontrolujte stav hadiček a rychlospojek a zda přístroj skutečně nasává připojenou sondou Před použitím přístroje zkontrolujte správné nastavení nuly, optické a akustické signalizace a funkčnost všech ovládacích prvků Pro zvýšení životnosti akumulátorů se doporučuje minimálně jednou za měsíc připojit zapnutý přístroj k nabíječce a nechat ho běžet. Přístroj se následně zcela vybije a automaticky nabije. Čištění K čištění přístroje používejte pouze vlhký hadřík. UPOZORNĚNÍ! K čištění se nesmí používat žádná rozpouštědla, benziny, spreje obsahující silikon nebo podobné látky! Staré přístroje Vyřazené přístroje je možné vrátit firmě Hermann Sewerin GmbH. Zajistíme jejich odbornou likvidaci u certifikovaných firem.

8 Výměna baterií/akumulátorů!!!upozornění! Baterie/akumulátory lze měnit pouze v prostorách kde nehrozí nebezpečí výbuchu!!! Pro otevření krytu baterií na zadní straně přístroje použijte šroubovák imbus SW 2,5 mm (je součástí dodávky). Vyšroubujte postupně dva šroubky na krytu baterií tak, aby nedošlo ke vzpříčení krytu Vyjměte kryt baterií Vyměňte baterie/akumulátory, dodržujte polaritu Vložte baterie/akumulátory do držáků a přišroubujte zpět kryt přístroje Po zapnutí přístroje budete dotázáni na parametry vložených baterií Pokud jsou baterie vyjmuty déle jak 120 sekund, musíte po zapnutí přístroje znovu zadat datum a čas. Všechna ostatní data zůstávají uložena v paměti. Technická podpora: Jakub Pahorecký jpahorecky@disa.cz Servisní technici Česká republika: Miroslav Kučera kucera@disa.cz Vilém Hlaváč hlavac@disa.cz Ing. Lubomír Richter richter@disa.cz Miloš Procházka prochazka@disa.cz Servisní technici Slovenská republika: Pavol Orlíček porlicek@disaplus.sk Ing. Martin Fúska fuska@disaplus.sk DISA s.r.o. DISA PLUS s.r.o. Barvy 784/1, CZ Brno Zlatomoravecká 5, SK Nitra T: F: T: F: info@disa.cz info@disaplus.sk
