1 HP Color LaserJet CM6049f MFP Uživatelská příručka

2

3 HP Color LaserJet CM6049f MFP Uživatelská příručka

4 Autorská práva a licence 2009 Copyright Hewlett-Packard Development Company, L.P. Reprodukce, úpravy nebo překlad jsou bez předchozího písemného souhlasu zakázány kromě případů, kdy to povoluje autorský zákon. Změna informací obsažených v tomto dokumentu je vyhrazena. Jediné záruky na výrobky HP a služby jsou uvedeny ve výslovných prohlášeních o záruce dodaných s těmito výrobky a službami. Z tohoto dokumentu nelze vyvozovat další záruky. Společnost HP není odpovědná za technické nebo textové chyby nebo opomenutí obsažená v tomto dokumentu. Číslo dílu: CE Edition 1, 06/2009 Ochranné známky Adobe, Acrobat a PostScript jsou ochranné známky společnosti Adobe Systems Incorporated. Corel je ochranná známka nebo registrovaná ochranná známka společnosti Corel Corporation nebo Corel Corporation Limited. Microsoft, Windows a Windows NT jsou ochranné známky společnosti Microsoft Corporation registrované v USA. Windows Vista je registrovaná ochranná známka nebo ochranná známka společnosti Microsoft Corporation v USA a dalších zemích/oblastech. PANTONE je ochranná známka standardu barev společnosti Pantone. UNIX je registrovaná ochranná známka sdružení Open Group. ENERGY STAR a logo ENERGY STAR jsou ochranné známky organizace United States Environmental Protection Agency registrované v USA.

5 Obsah 1 Základní informace o produktu Úvod k produktu... 2 Údaje o produktu... 3 Přehled produktu... 6 Pohled zepředu... 6 HP Color LaserJet CM6049f MFP... 6 Pohled zezadu... 7 Porty rozhraní... 8 Umístění sériového čísla a čísla modelu Ovládací panel Používání ovládacího panelu Uspořádání ovládacího panelu Úvodní obrazovka Tlačítka na dotykové obrazovce Systém nápovědy na ovládacím panelu Navigace v nabídce Správa Nabídka Informace Nabídka Výchozí možnosti úlohy Výchozí možnosti předloh Úprava obrazu Výchozí možnosti kopie Výchozí možnosti faxu Výchozí možnosti u Výchozí možnosti Odeslání do složky Výchozí možnosti tisku Nabídka Čas/plánování Nabídka Správa Nabídka Počáteční nastavení Možnosti sítě a V/V Nastavení faxu Nastavení u Nabídka Nastavení odesílání nabídka Chování zařízení CSWW iii

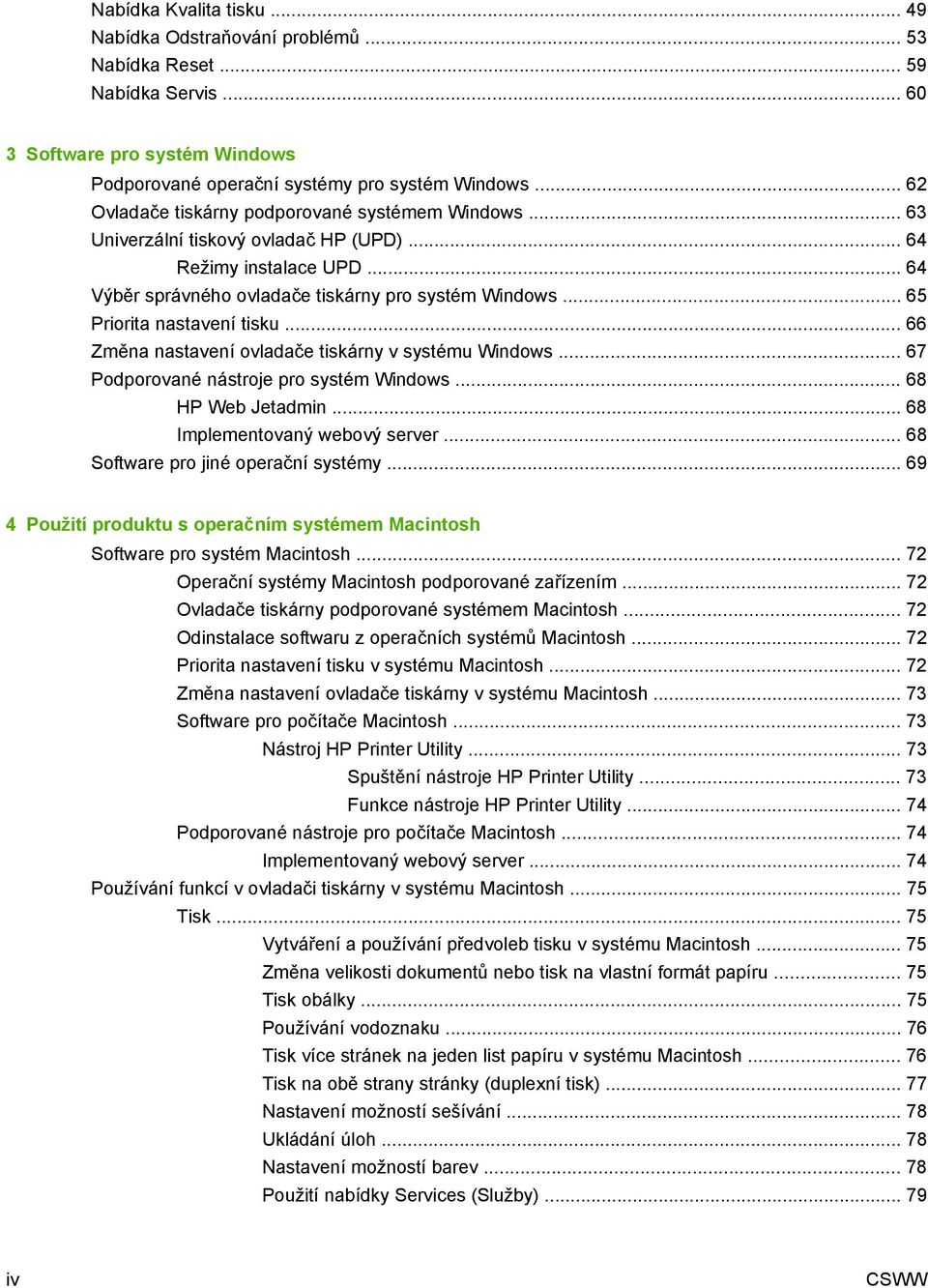

6 Nabídka Kvalita tisku Nabídka Odstraňování problémů Nabídka Reset Nabídka Servis Software pro systém Windows Podporované operační systémy pro systém Windows Ovladače tiskárny podporované systémem Windows Univerzální tiskový ovladač HP (UPD) Režimy instalace UPD Výběr správného ovladače tiskárny pro systém Windows Priorita nastavení tisku Změna nastavení ovladače tiskárny v systému Windows Podporované nástroje pro systém Windows HP Web Jetadmin Implementovaný webový server Software pro jiné operační systémy Použití produktu s operačním systémem Macintosh Software pro systém Macintosh Operační systémy Macintosh podporované zařízením Ovladače tiskárny podporované systémem Macintosh Odinstalace softwaru z operačních systémů Macintosh Priorita nastavení tisku v systému Macintosh Změna nastavení ovladače tiskárny v systému Macintosh Software pro počítače Macintosh Nástroj HP Printer Utility Spuštění nástroje HP Printer Utility Funkce nástroje HP Printer Utility Podporované nástroje pro počítače Macintosh Implementovaný webový server Používání funkcí v ovladači tiskárny v systému Macintosh Tisk Vytváření a používání předvoleb tisku v systému Macintosh Změna velikosti dokumentů nebo tisk na vlastní formát papíru Tisk obálky Používání vodoznaku Tisk více stránek na jeden list papíru v systému Macintosh Tisk na obě strany stránky (duplexní tisk) Nastavení možností sešívání Ukládání úloh Nastavení možností barev Použití nabídky Services (Služby) iv CSWW

7 5 Připojení produktu Připojení USB Připojení k síti Konfigurace sítě Výhody připojení k síti Podporované síťové protokoly Konfigurace nastavení sítě TCP/IP IP (Internet Protocol) protokol TCP (Transmission Control Protocol) adresa IP Konfigurace parametrů IP Protokol DHCP (Dynamic Host Configuration Protocol) BOOTP Podsítě Maska podsítě Brány Výchozí brána Konfigurace parametrů TCP/IPv Zadání nebo změna adresy IP Nastavení masky podsítě Nastavení výchozí brány Konfigurace parametrů TCP/IPv Síťové nástroje Jiné součásti a nástroje Papír a tisková média Principy používání papíru a tiskových médií Podporované formáty papíru a tiskových médií Podporované typy papíru Pokyny pro speciální papír nebo tisková média Vkládání papíru a tiskových médií Plnění zásobníku Tisk obálek Vkládání médií do zásobníků 2, 3, 4 nebo Vložte médium standardního formátu do zásobníků 2, 3, 4 nebo Vkládání média standardního formátu bez možnosti automatického rozpoznání do zásobníků 2, 3, 4 nebo Vložte médium vlastního formátu do zásobníku 2, 3, 4 nebo Vkládání papíru velkého formátu do zásobníků 3, 4 nebo Vkládání hlavičkového, předtištěného nebo děrovaného papíru Změna nastavení otočení obrazu CSWW v

8 Volba správné orientace pro vkládání hlavičkového, předtištěného nebo děrovaného papíru Konfigurace zásobníků Konfigurace zásobníku při vkládání papíru Konfigurace zásobníku podle nastavení tiskové úlohy Automatické rozpoznávání typu média (režim automatického rozpoznávání) Nastavení režimu Auto čidlo Výběr papíru podle zdroje, typu nebo formátu Zdroj Typ a formát Výběr místa výstupu Standardní výstupní přihrádka Volitelné výstupní příslušenství Funkce sešívačky se stohovačem se třemi přihrádkami Funkce dokončovací jednotky pro tvorbu brožur Přehled příslušenství Použití funkce tvorby brožur Vytvoření brožury z tiskového ovladače Vytvoření brožury z kopie Konfigurace provozního režimu příslušenství Výběr provozního režimu na ovládacím panelu Výběr provozního režimu v ovladači tiskárny Výběr provozního režimu v ovladači tiskárny (systém Mac OS X) Použití funkcí produktu Úsporná nastavení Úsporná režim a probuzení Nastavení úsporných režimu ze serveru EWS Používání sešívačky Podporované formáty papíru pro sešívání Sešití tiskových úloh Funkce ukládání úloh pro tiskové úlohy Získání přístupu k funkcím ukládání úloh Použití funkce pro ověření a podržení Vytvoření úlohy ověření a podržení Tisk zbývajících kopií úlohy ověření a podržení Odstranění úlohy ověření a podržení Použití funkce osobní úlohy Tisk osobní úlohy Odstranění osobní úlohy Použití funkce rychlého kopírování Vytvoření úlohy rychlého kopírování Tisk dalších kopií úlohy rychlého kopírování Odstranění úlohy rychlého kopírování vi CSWW

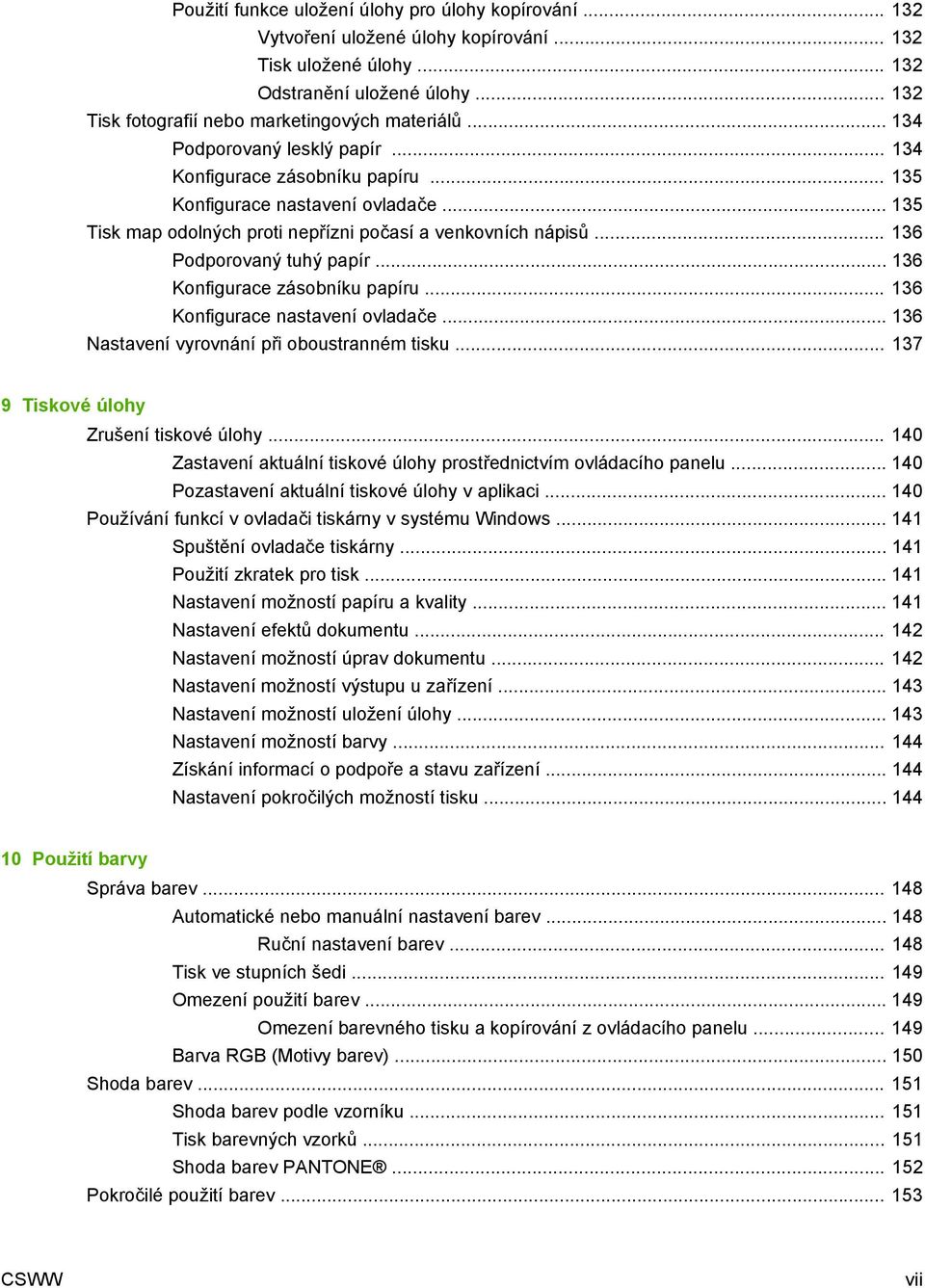

9 Použití funkce uložení úlohy pro úlohy kopírování Vytvoření uložené úlohy kopírování Tisk uložené úlohy Odstranění uložené úlohy Tisk fotografií nebo marketingových materiálů Podporovaný lesklý papír Konfigurace zásobníku papíru Konfigurace nastavení ovladače Tisk map odolných proti nepřízni počasí a venkovních nápisů Podporovaný tuhý papír Konfigurace zásobníku papíru Konfigurace nastavení ovladače Nastavení vyrovnání při oboustranném tisku Tiskové úlohy Zrušení tiskové úlohy Zastavení aktuální tiskové úlohy prostřednictvím ovládacího panelu Pozastavení aktuální tiskové úlohy v aplikaci Používání funkcí v ovladači tiskárny v systému Windows Spuštění ovladače tiskárny Použití zkratek pro tisk Nastavení možností papíru a kvality Nastavení efektů dokumentu Nastavení možností úprav dokumentu Nastavení možností výstupu u zařízení Nastavení možností uložení úlohy Nastavení možností barvy Získání informací o podpoře a stavu zařízení Nastavení pokročilých možností tisku Použití barvy Správa barev Automatické nebo manuální nastavení barev Ruční nastavení barev Tisk ve stupních šedi Omezení použití barev Omezení barevného tisku a kopírování z ovládacího panelu Barva RGB (Motivy barev) Shoda barev Shoda barev podle vzorníku Tisk barevných vzorků Shoda barev PANTONE Pokročilé použití barev CSWW vii

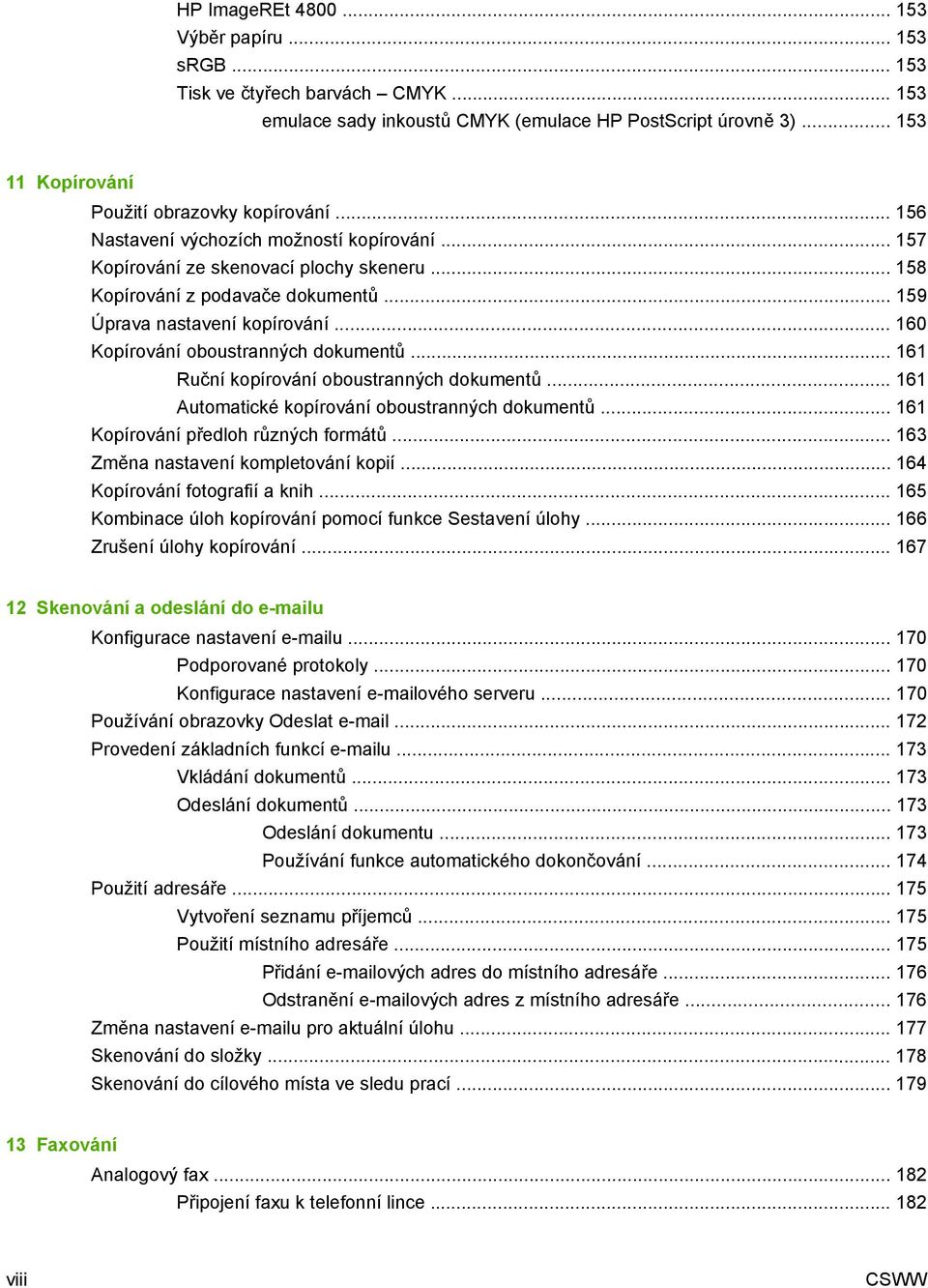

10 HP ImageREt Výběr papíru srgb Tisk ve čtyřech barvách CMYK emulace sady inkoustů CMYK (emulace HP PostScript úrovně 3) Kopírování Použití obrazovky kopírování Nastavení výchozích možností kopírování Kopírování ze skenovací plochy skeneru Kopírování z podavače dokumentů Úprava nastavení kopírování Kopírování oboustranných dokumentů Ruční kopírování oboustranných dokumentů Automatické kopírování oboustranných dokumentů Kopírování předloh různých formátů Změna nastavení kompletování kopií Kopírování fotografií a knih Kombinace úloh kopírování pomocí funkce Sestavení úlohy Zrušení úlohy kopírování Skenování a odeslání do u Konfigurace nastavení u Podporované protokoly Konfigurace nastavení ového serveru Používání obrazovky Odeslat Provedení základních funkcí u Vkládání dokumentů Odeslání dokumentů Odeslání dokumentu Používání funkce automatického dokončování Použití adresáře Vytvoření seznamu příjemců Použití místního adresáře Přidání ových adres do místního adresáře Odstranění ových adres z místního adresáře Změna nastavení u pro aktuální úlohu Skenování do složky Skenování do cílového místa ve sledu prací Faxování Analogový fax Připojení faxu k telefonní lince viii CSWW

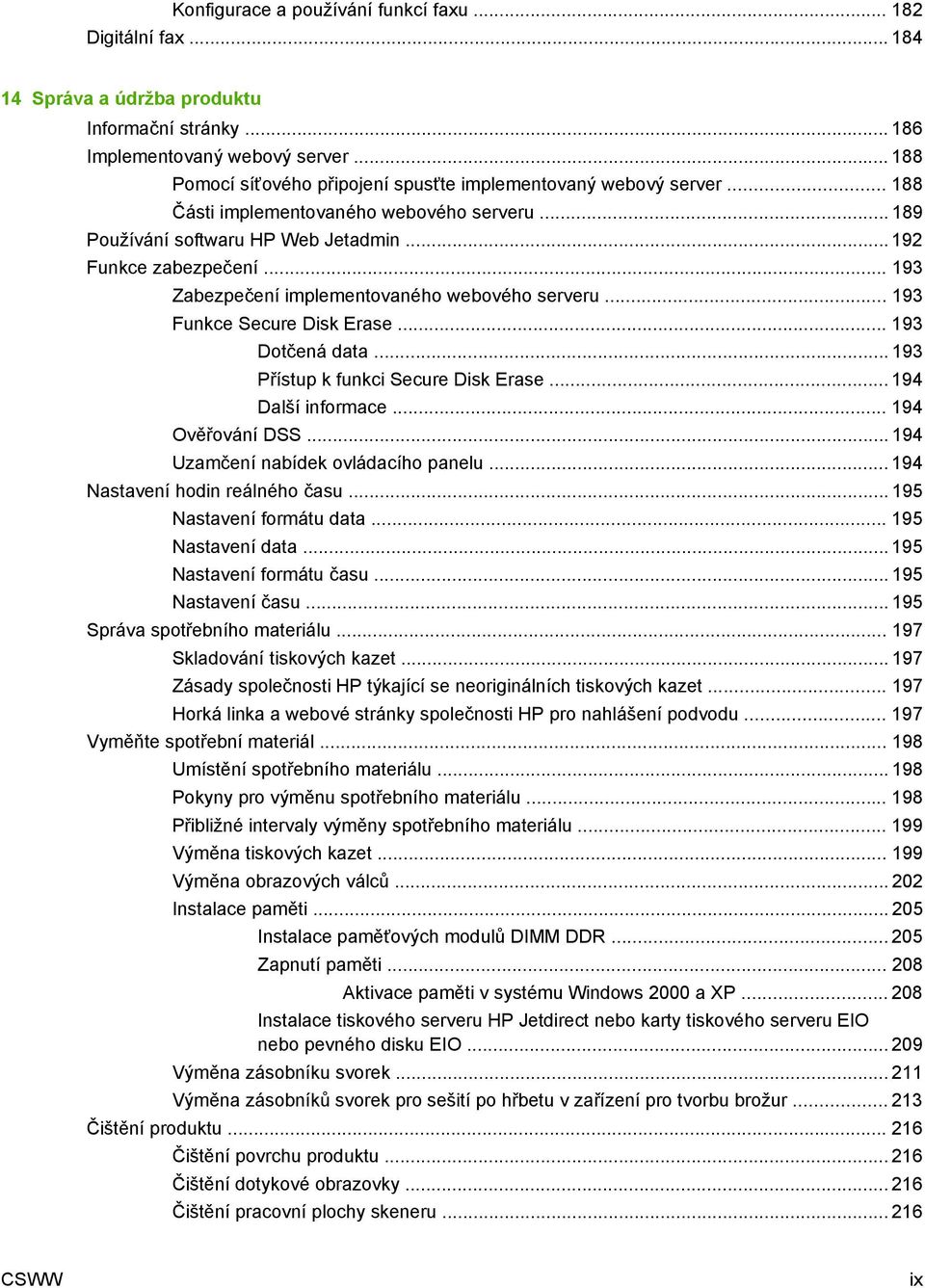

11 Konfigurace a používání funkcí faxu Digitální fax Správa a údržba produktu Informační stránky Implementovaný webový server Pomocí síťového připojení spusťte implementovaný webový server Části implementovaného webového serveru Používání softwaru HP Web Jetadmin Funkce zabezpečení Zabezpečení implementovaného webového serveru Funkce Secure Disk Erase Dotčená data Přístup k funkci Secure Disk Erase Další informace Ověřování DSS Uzamčení nabídek ovládacího panelu Nastavení hodin reálného času Nastavení formátu data Nastavení data Nastavení formátu času Nastavení času Správa spotřebního materiálu Skladování tiskových kazet Zásady společnosti HP týkající se neoriginálních tiskových kazet Horká linka a webové stránky společnosti HP pro nahlášení podvodu Vyměňte spotřební materiál Umístění spotřebního materiálu Pokyny pro výměnu spotřebního materiálu Přibližné intervaly výměny spotřebního materiálu Výměna tiskových kazet Výměna obrazových válců Instalace paměti Instalace paměťových modulů DIMM DDR Zapnutí paměti Aktivace paměti v systému Windows 2000 a XP Instalace tiskového serveru HP Jetdirect nebo karty tiskového serveru EIO nebo pevného disku EIO Výměna zásobníku svorek Výměna zásobníků svorek pro sešití po hřbetu v zařízení pro tvorbu brožur Čištění produktu Čištění povrchu produktu Čištění dotykové obrazovky Čištění pracovní plochy skeneru CSWW ix

12 Čištění ukládacího systému automatického podavače dokumentů Čištění ukládacího systému automatického podavače dokumentů Čištění válečků automatického podavače dokumentů Sada pro údržbu mylarové fólie automatického podavače dokumentů Kalibrace skeneru Aktualizace firmwaru Zjištění aktuální verze firmwaru Stažení nového firmwaru z webu společnosti HP Přenos firmwaru do produkt Aktualizace firmwaru prostřednictvím prohlížeče a služby FTP Aktualizace firmwaru pomocí protokolu FTP při připojení k síti Aktualizace firmwaru pomocí nástroje HP Web Jetadmin Aktualizace firmwaru pomocí příkazů MS-DOS Použití firmwaru rozhraní HP Jetdirect Řešení potíží Řešení obecných potíží Kontrolní seznam pro řešení potíží obnovení výrobního nastavení Faktory ovlivňující výkon produktu Typy hlášení ovládacího panelu Hlášení ovládacího panelu Uvíznutí Obvyklé příčiny uvíznutí papíru Místa uvíznutí Odstranění uvíznutého média OBLAST 1: Odstranění uvíznutí ve výstupní přihrádce OBLAST 2: Odstranění uvíznutí ve fixační jednotce Odstranění uvíznutí v oblasti duplexního zařízení OBLAST 5: Odstranění uvíznutí v zásobníku 2 a ve vnitřní dráze papíru OBLAST 6: Odstranění uvíznutí v zásobníku OBLAST 7: Odstranění uvíznutí ve volitelných zásobnících 3, 4 a OBLAST 8: Odstranění uvíznutí ve volitelných dokončovacích zařízeních Odstranění uvíznutí ve výstupním mostu Odstranění uvíznutí v oblasti třídiče Odstranění uvíznutí v zařízení pro tvorbu brožur OBLAST 9: Odstranění uvíznutí v ADF Odstranění uvíznutých svorek Odstranění uvíznutých svorek v hlavní sešívačce Odstranění uvíznuté svorky v příslušenství pro tvorbu brožur Obnovení po uvíznutí papíru Potíže s manipulací s papírem Produkt podává více listů x CSWW

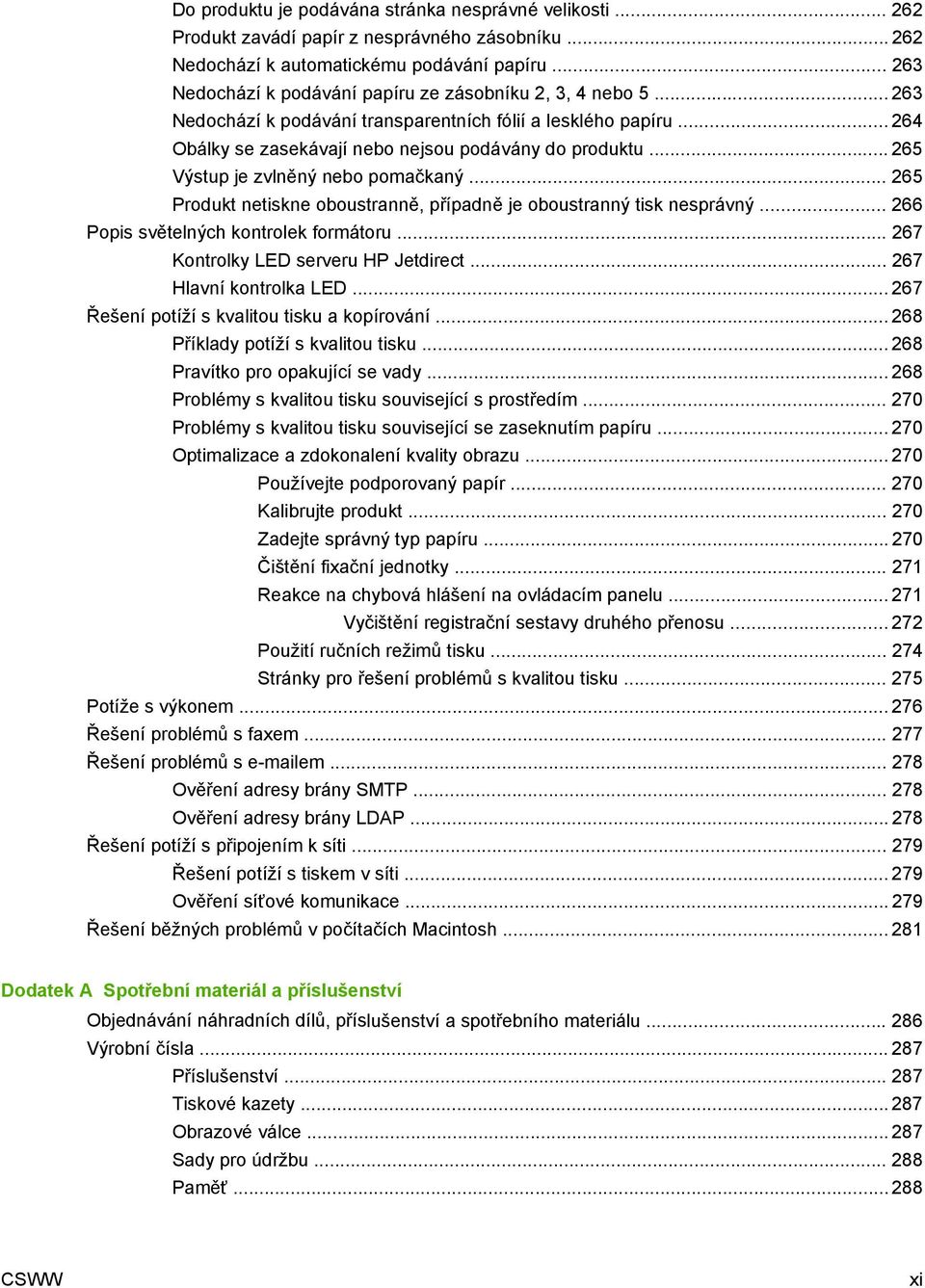

13 Do produktu je podávána stránka nesprávné velikosti Produkt zavádí papír z nesprávného zásobníku Nedochází k automatickému podávání papíru Nedochází k podávání papíru ze zásobníku 2, 3, 4 nebo Nedochází k podávání transparentních fólií a lesklého papíru Obálky se zasekávají nebo nejsou podávány do produktu Výstup je zvlněný nebo pomačkaný Produkt netiskne oboustranně, případně je oboustranný tisk nesprávný Popis světelných kontrolek formátoru Kontrolky LED serveru HP Jetdirect Hlavní kontrolka LED Řešení potíží s kvalitou tisku a kopírování Příklady potíží s kvalitou tisku Pravítko pro opakující se vady Problémy s kvalitou tisku související s prostředím Problémy s kvalitou tisku související se zaseknutím papíru Optimalizace a zdokonalení kvality obrazu Používejte podporovaný papír Kalibrujte produkt Zadejte správný typ papíru Čištění fixační jednotky Reakce na chybová hlášení na ovládacím panelu Vyčištění registrační sestavy druhého přenosu Použití ručních režimů tisku Stránky pro řešení problémů s kvalitou tisku Potíže s výkonem Řešení problémů s faxem Řešení problémů s em Ověření adresy brány SMTP Ověření adresy brány LDAP Řešení potíží s připojením k síti Řešení potíží s tiskem v síti Ověření síťové komunikace Řešení běžných problémů v počítačích Macintosh Dodatek A Spotřební materiál a příslušenství Objednávání náhradních dílů, příslušenství a spotřebního materiálu Výrobní čísla Příslušenství Tiskové kazety Obrazové válce Sady pro údržbu Paměť CSWW xi

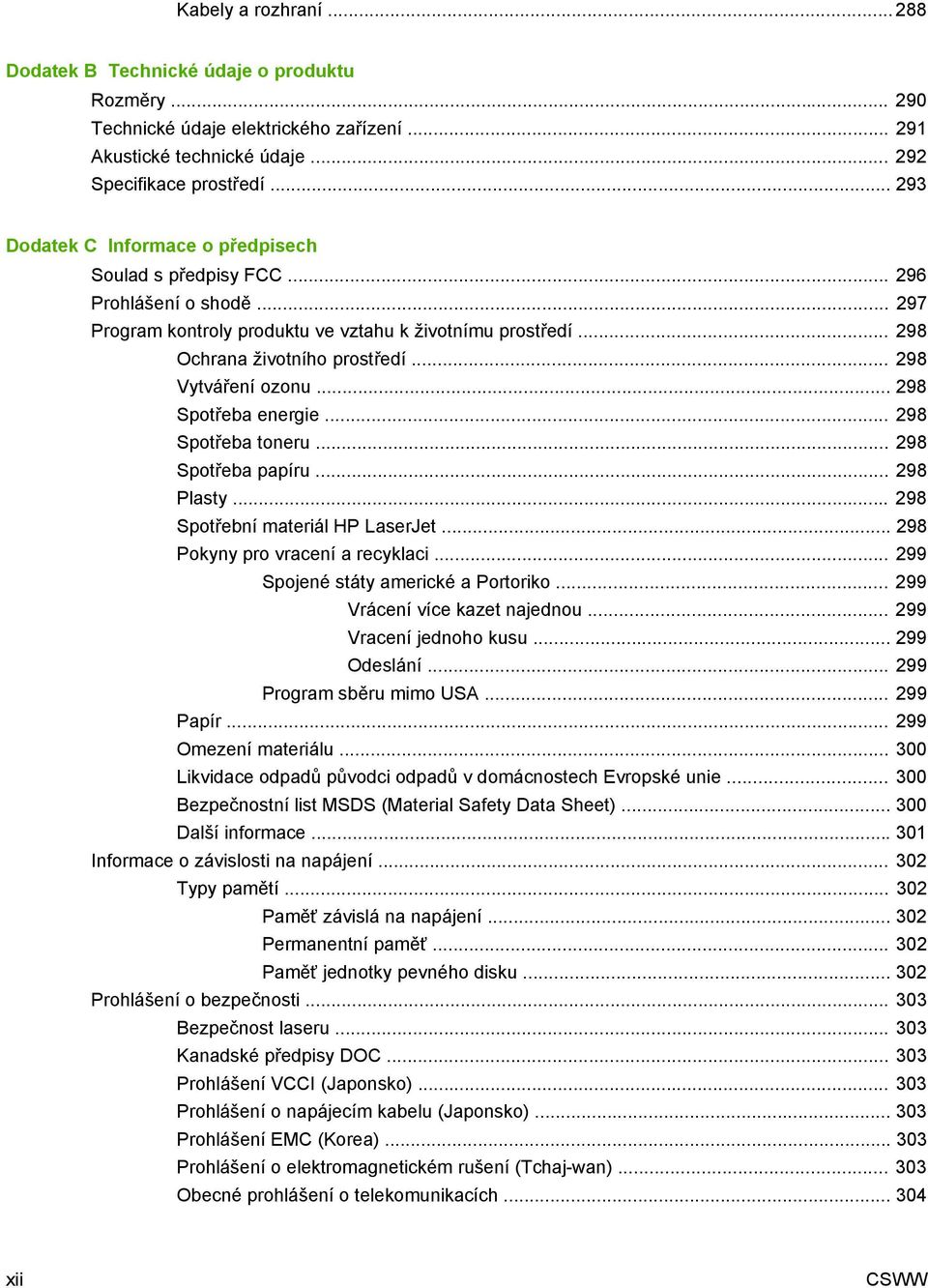

14 Kabely a rozhraní Dodatek B Technické údaje o produktu Rozměry Technické údaje elektrického zařízení Akustické technické údaje Specifikace prostředí Dodatek C Informace o předpisech Soulad s předpisy FCC Prohlášení o shodě Program kontroly produktu ve vztahu k životnímu prostředí Ochrana životního prostředí Vytváření ozonu Spotřeba energie Spotřeba toneru Spotřeba papíru Plasty Spotřební materiál HP LaserJet Pokyny pro vracení a recyklaci Spojené státy americké a Portoriko Vrácení více kazet najednou Vracení jednoho kusu Odeslání Program sběru mimo USA Papír Omezení materiálu Likvidace odpadů původci odpadů v domácnostech Evropské unie Bezpečnostní list MSDS (Material Safety Data Sheet) Další informace Informace o závislosti na napájení Typy pamětí Paměť závislá na napájení Permanentní paměť Paměť jednotky pevného disku Prohlášení o bezpečnosti Bezpečnost laseru Kanadské předpisy DOC Prohlášení VCCI (Japonsko) Prohlášení o napájecím kabelu (Japonsko) Prohlášení EMC (Korea) Prohlášení o elektromagnetickém rušení (Tchaj-wan) Obecné prohlášení o telekomunikacích xii CSWW

15 Prohlášení o laseru pro Finsko Tabulka materiálu (Čína) Rejstřík CSWW xiii

16 xiv CSWW

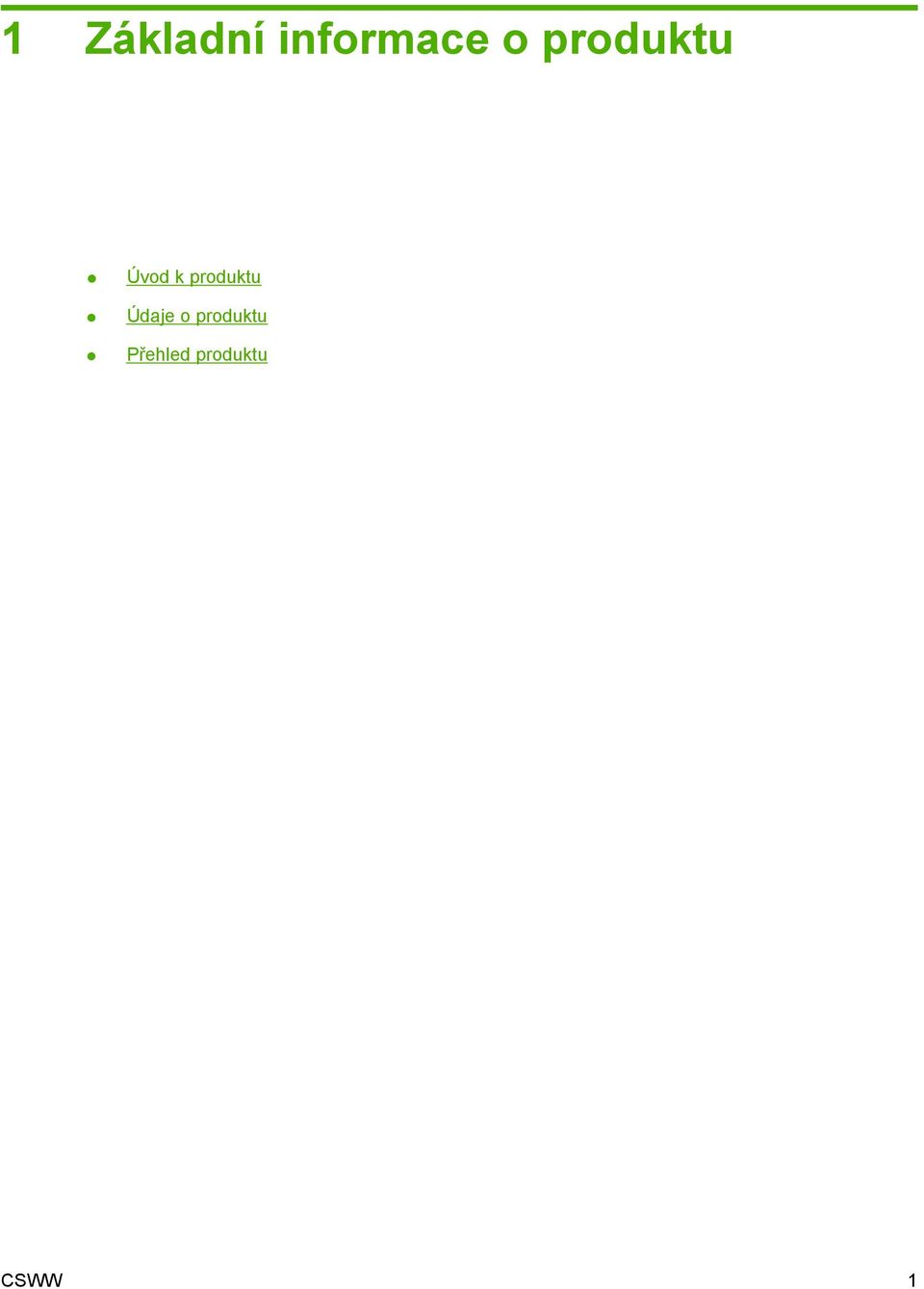

17 1 Základní informace o produktu Úvod k produktu Údaje o produktu Přehled produktu CSWW 1

18 Úvod k produktu Obrázek 1-1 HP Color LaserJet CM6049f MFP (CE799A) Se zařízením HP Color LaserJet CM6049f MFP jsou standardně dodávány následující položky: Víceúčelový zásobník na 100 listů (Zásobník 1) 40 str./min čtyři vstupní zásobníky na 500 listů, automatický podavač dokumentů (ADF) s kapacitou 50 stránek, Integrovaný tiskový server HP Jetdirect pro připojení k síti typu 10/100Base-TX 512 MB paměti RAM Jednotka oboustranného tisku jednotka pevného disku. Analogový fax 2 Kapitola 1 Základní informace o produktu CSWW

19 Údaje o produktu Tabulka 1-1 Funkce Rychlost a propustnost Tisk až 40 stránek za minutu na papír formátu Letter Doba nutná k vytištění první stránky kratší než 11 sekund Doporučený maximální měsíční objem tisku stránek Mikroprocesor s frekvencí 835 MHz Rychlý oboustranný tisk Rozlišení 600 bodů na palec (dpi) díky technologii Image Resolution Enhancement 4800 pro optimální celkové zobrazování dpi pro podrobnou práci s liniemi a malým textem Paměť 512 MB paměti RAM s možností rozšíření na 768 MB pomocí 200kolíkových paměťových modulů SODIMM podporujících 128 nebo 256 MB paměti RAM. Technologie MEt (Memory Enhancement technology) automaticky komprimuje data pro efektivnější využití paměti RAM. Uživatelské rozhraní Ovládací panel HP Easy Select Ovladače Společnost HP poskytuje ke stažení následující ovladače:: Univerzální tiskový ovladač HP (UPD): Postscript, PCL 6, PCL 5 Mac Driver Linux SAP UNIX Model Script Ovladače pro tento model jsou k dispozici na webu nebo na webové stránce pro vaši zemi či oblast. Jazyky a písma HP PCL 6 (Printer Control Language) HP Universal Printer Driver (UPD) PCL 5 Tiskové kazety/obrazové válce (po 4 ks) Univerzální tiskový ovladač HP (UPD) postscript (PS) Printer Management Language (jazyk řízení tiskárny) 80 postscriptových písem TrueType s plynule proměnnou velikostí Dvoudílný systém toneru a obrazové jednotky Černé tiskové kazety tisknou až stránek při 5% pokrytí Barevné tiskové kazety tisknou až stránek při 5% pokrytí Obrazové válce tisknou až stránek při 5% pokrytí Detekce originálních tiskových kazet společnosti HP Automatické odstranění pásky toneru CSWW Údaje o produktu 3

20 Tabulka 1-1 Funkce (pokračování) Manipulace s papírem Vstup Zásobník 1 (víceúčelový zásobník): Víceúčelový zásobník na papír, fólie, štítky, obálky a další typy papíru. Úplný seznam typů papíru najdete v části Podporované typy papíru na stránce 98. Zásobník pojme až 100 listů papíru, 50 fólií nebo 10 obálek. Další informace naleznete v části Podporované formáty papíru a tiskových médií na stránce 95. Zásobník 2, 3, 4 a 5: Zásobníky na 500 listů. Tyto zásobníky automaticky rozpoznávají běžné formáty papíru a umožňují tisk na papír vlastního formátu. Zásobník 2 podporuje papíry do formátu mm (11 17 palců) a A3, zásobníky 3, 4 a 5 podporují formáty až do rozměrů mm (12 18 palců) a SRA3. Seznam podporovaných formátů papíru najdete v části Podporované formáty papíru a tiskových médií na stránce 95. Seznam podporovaných typů papíru naleznete v části Podporované typy papíru na stránce 98. Automatický podavač dokumentů (ADF): Pojme až 50 listů papíru. Oboustranné skenování pomocí automatického podavače dokumentů: Automatický podavač dokumentů je vybaven automatickou duplexní jednotkou pro skenování oboustranných dokumentů. Oboustranný tisk: Tato funkce umožňuje automatický oboustranný tisk (tisk na obě strany papíru). Rozsah formátu papíru pro automatický oboustranný tisk je 175 mm až 320 mm (6,9 až 12,6 palce) 210 mm až 457 mm (8,3 až 18 palců). Rozsah hmotnosti médií je g/m2 (16 58 lb). Výstup Standardní výstupní přihrádka: Standardní výstupní přihrádka je umístěna pod skenerem na horní straně produktu. Tato přihrádka pojme až 500 listů papíru. Produkt je vybaven čidlem, které upozorní na naplnění přihrádky. Volitelná sešívačka se stohovačem se 3 přihrádkami: Zajišťuje rozdělení úloh do více výstupních přihrádek, pohodlné sešívání (úlohy s až 50 listy), funkci střídavého skládání úloh a dodatečnou výstupní kapacitu. Stohovač obsahuje 3 přihrádky: přihrádku na 100 listů, přihrádku na 500 listů a přihrádku na 1000 listů. Volitelná dokončovací jednotka pro tvorbu brožur: Poskytuje pohodlné sešívání (úloh s až 50 listy), sešívání ve hřbetu (brožury s až 15 listy), překládání jednoho listu do tvaru V, oddělování úloh a střídavé skládání úloh a dodatečnou kapacitu pro výstup. Volitelná dokončovací jednotka pro tvorbu brožur zahrnuje tři přihrádky: dvě přihrádky na 1000 listů a jednu přihrádku, která může pojmout až 25 brožur sešitých na hřbetu. Výstupní přihrádka automatického podavače dokumentů: Výstupní přihrádka automatického podavače dokumentů je umístěna pod vstupním zásobníkem automatického podavače dokumentů. Pojme až 50 listů papíru a po jejím naplnění se produkt automaticky zastaví. Podporované operační systémy Windows 2000 Windows XP Windows Server 2003 Windows Server 2008 Windows Vista Macintosh OS 4 Kapitola 1 Základní informace o produktu CSWW

21 Tabulka 1-1 Funkce (pokračování) Připojení Konektor RJ-45 místní sítě (LAN) pro integrovaný tiskový server HP Jetdirect Jeden slot pro rozšířený vstup a výstup (EIO) Připojení USB 2.0 Volitelná karta analogového faxu Ekologické vlastnosti Nastavení režimu spánku šetří energii. Vysoký podíl recyklovatelných součástí a materiálů. Funkce zabezpečení zabezpečené vymazání disku Bezpečnostní zámek (volitelný) Uchování úlohy Ověření uživatele pomocí čísla PIN u uložených úloh Ověřování DSS Zabezpečení IPv6 Kopírování a odeslání Režimy pro textové, grafické a smíšené textové a grafické formáty Funkce přerušení úlohy Více stran na jeden list Animace ovládacího panelu (např. obnovení po uvíznutí papíru) Skenování a odeslání na ovou adresu Místní adresář ových adres a faxových čísel Adresování LDAP odeslání do složky Automatické oboustranné skenování CSWW Údaje o produktu 5

22 Přehled produktu Pohled zepředu HP Color LaserJet CM6049f MFP Ovládací panel 2 Horní kryt automatického podavače dokumentů (ADF) 3 Vstupní zásobník automatického podavače dokumentů pro faxování, skenování a kopírování předloh 4 Výstupní přihrádka automatického podavače dokumentů 5 Pravá dvířka (poskytují přístup k přenosové jednotce, přenášecímu válci a fixační jednotce) 6 Hlavní vypínač 7 Dvířka vpravo dole 8 Zásobníky 2, 3, 4 a 5 9 Přední kryt (poskytuje přístup k tiskovým kazetám a obrazovým válcům) 10 Výstupní přihrádka 6 Kapitola 1 Základní informace o produktu CSWW

23 Pohled zezadu 1 Porty rozhraní a formátor 2 Páčka zámku pro dodatečné vstupní přihrádky CSWW Přehled produktu 7

24 Porty rozhraní Produkt má pět portů, které umožňují připojení k počítači a síti. Porty jsou umístěny v levém zadním rohu produktu Faxové připojení (pokud je nainstalován fax) 2 Kabel skeneru 3 Přístupový port pro zámky Kensington 4 Port USB Rozšiřující slot rozhraní EIO 6 Síťový port Umístění sériového čísla a čísla modelu Číslo modelu a sériové číslo je uvedeno na identifikačním štítku na zadní straně tiskárny. Sériové číslo obsahuje informace o zemi/oblasti původu, verzi tiskárny, kód výrobku a výrobní číslo tiskárny. 8 Kapitola 1 Základní informace o produktu CSWW

25 Název modelu HP Color LaserJet CM6049f MFP Číslo modelu CE799A CSWW Přehled produktu 9

26 10 Kapitola 1 Základní informace o produktu CSWW

27 2 Ovládací panel Používání ovládacího panelu Navigace v nabídce Správa Nabídka Informace Nabídka Výchozí možnosti úlohy Nabídka Čas/plánování Nabídka Správa Nabídka Počáteční nastavení nabídka Chování zařízení Nabídka Kvalita tisku Nabídka Odstraňování problémů Nabídka Reset Nabídka Servis CSWW 11

28 Používání ovládacího panelu Ovládací panel obsahuje dotykovou obrazovku VGA umožňující přístup ke všem funkcím zařízení. Pomocí tlačítek a číselné klávesnice můžete ovládat úlohy a stav zařízení. Kontrolky LED signalizují celkový stav zařízení. Uspořádání ovládacího panelu Na ovládacím panelu je umístěn dotykový grafický displej, ovládací tlačítka, číselná klávesnice a tři kontrolky stavu (diody LED) Dotykový grafický displej Dotyková obrazovka slouží ke spuštění a nastavení všech funkcí zařízení. 2 Číselná klávesnice Umožňuje zadávat požadovaný počet kopií a další číselné hodnoty. 3 Tlačítko Resetovat Obnovuje nastavení úlohy na výrobcem nebo uživatelem definované výchozí hodnoty. 4 Tlačítko Spánek Pokud je zařízení delší dobu v nečinnosti, přepne se automaticky do režimu spánku. Zařízení lze přepnout do režimu spánku a z tohoto režimu aktivovat stisknutím tlačítka Spánek. 5 Tlačítko Stop Slouží k zastavení aktivní úlohy a zobrazení obrazovky Stav úlohy. 6 Tlačítko Spustit Spustí úlohu kopírování, digitálního odesílání nebo zajistí pokračování přerušené úlohy. 7 Kontrolka Pozor Kontrolka Pozor označuje, že zařízení je ve stavu vyžadujícím zásah. Může se jednat o prázdný zásobník papíru nebo chybovou zprávu na dotykové obrazovce. 8 Kontrolka Připraveno Kontrolka Připraveno označuje, že zařízení může zahájit zpracování úlohy. 9 Kontrolka Data Kontrolka Data označuje, že zařízení načítá data. 10 Ovladač nastavení kontrastu Otáčením ovladače lze upravit kontrast dotykové obrazovky pro daný úhel pohledu. 12 Kapitola 2 Ovládací panel CSWW

29 Úvodní obrazovka Úvodní obrazovka zpřístupňuje funkce zařízení a informuje o jeho aktuálním stavu. POZNÁMKA: lišit. V závislosti na nastavení zařízení se mohou funkce zobrazované na úvodní obrazovce Funkce V závislosti na tom, jak zařízení nastavil správce sítě, mohou funkce, které se v této oblasti zobrazují, zahrnovat následující položky: Kopírování Faxování Sekundární Stav úlohy Síťová složka Ukládání úloh Sled prací Stav spotřebního materiálu Správa 2 Řádek Stav zařízení Stavový řádek poskytuje informace o celkovém stavu zařízení. V této oblasti se zobrazují různá tlačítka v závislosti na aktuálním stavu. Popis každého tlačítka, které se zobrazí na řádku Stav, najdete v části Tlačítka na dotykové obrazovce na stránce Typ kopie Zobrazuje, zda jsou kopie barevné. 4 Počítadlo kopií Pole počítadla kopií zobrazuje počet kopií k zhotovení nastavený v zařízení. 5 Tlačítko Nápověda Stisknutím tlačítka Nápověda otevřete integrovaný systém nápovědy. 6 Posuvník Stisknutím šipek nahoru a dolů na posuvníku zobrazíte úplný seznam dostupných funkcí. 7 Odhlásit Stisknutím tlačítka Odhlásit zařízení odhlásíte, pokud jste jej přihlásili pro přístup k omezeným funkcím. Po odhlášení se všechny možnosti zařízení obnoví na výchozí nastavení. 8 Síťová adresa Stisknutím tlačítka Síťová adresa vyhledáte informace o síťovém připojení. 9 Datum a čas Zde se zobrazí aktuální datum a čas. Správce systému může vybrat formát, ve kterém bude zařízení zobrazovat datum a čas, například 12hodinový nebo 24hodinový. CSWW Používání ovládacího panelu 13

30 Tlačítka na dotykové obrazovce Řádek Stav na dotykové obrazovce poskytuje informace o stavu zařízení. V této oblasti se mohou objevit různá tlačítka. Každé tlačítko popisuje následující tabulka. Tlačítko Domů. Stisknutím tlačítka Domů přejdete z každé obrazovky na úvodní obrazovku. Tlačítko Spustit. Stisknutím tlačítka Spustit spustíte akci pro používanou funkci. POZNÁMKA: Název tohoto tlačítka se u každé funkce mění. Například u funkce Kopírování se tlačítko nazývá Spustit kopírování. Tlačítko Stop. Pokud zařízení zpracovává tiskovou nebo faxovou úlohu, objeví se tlačítko Stop namísto tlačítka Spustit. Stisknutím tlačítka Stop zastavíte aktuální úlohu. Zařízení vás vyzve ke zrušení úlohy nebo k jejímu obnovení. Tlačítko Chyba. Tlačítko Chyba se objeví, kdykoli dojde k chybě zařízení, která před pokračováním akce vyžaduje pozornost. Stisknutím tlačítka Chyba zobrazíte zprávu, která chybu popisuje. Zpráva také obsahuje pokyny pro řešení problému. Tlačítko Upozornění. Tlačítko Upozornění se objeví, kdykoli má zařízení potíže, ale může i nadále fungovat. Stisknutím tlačítka Upozornění zobrazíte zprávu, která problém popisuje. Zpráva také obsahuje pokyny pro řešení problému. Tlačítko Nápověda. Stisknutím tlačítka Nápověda otevřete integrovaný online systém nápovědy. Další informace naleznete v části Systém nápovědy na ovládacím panelu na stránce 14. Systém nápovědy na ovládacím panelu Zařízení obsahuje integrovaný systém nápovědy, který vysvětluje použití každé obrazovky. Systém nápovědy otevřete stisknutím tlačítka Nápověda v pravém horním rohu obrazovky. Na některých obrazovkách nápověda otevře globální nabídku, v níž můžete hledat konkrétní témata. Strukturou nabídky můžete procházet stisknutím tlačítek v nabídce. Na obrazovkách obsahujících nastavení jednotlivých úloh nápověda otevře téma, které vysvětluje možnosti pro danou obrazovku. Pokud zařízení signalizuje chybu nebo varování, stisknutím tlačítka chyby nebo varování zobrazte zprávu s popisem problému. Zpráva obsahuje i pokyny, které pomohou při řešení problému. 14 Kapitola 2 Ovládací panel CSWW

31 Navigace v nabídce Správa Na úvodní obrazovce stiskněte tlačítko Správa, abyste otevřeli strukturu nabídky. Možná budete muset zobrazení úvodní stránky posunout směrem dolů, abyste zobrazili tuto funkci. Nabídka Správa obsahuje několik podnabídek, které jsou uvedeny na levé straně obrazovky. Stiskněte název nabídky, abyste rozbalili její strukturu. Znak plus (+) vedle názvu nabídky znamená, že nabídka obsahuje podnabídky. Otevřete další úrovně struktury, až se dostanete k možnosti, kterou chcete nakonfigurovat. Chcete-li se vrátit do předcházející úrovně, stiskněte tlačítko Zpět. Chcete-li zavřít nabídku Správa, stiskněte tlačítko Domů v levém horním rohu obrazovky. Zařízení obsahuje integrovanou nápovědu, která vysvětluje všechny funkce dostupné v nabídkách. Nápověda je pro mnoho nabídek k dispozici na pravé straně dotykové obrazovky. Systém globální nápovědy otevřete stisknutím tlačítka Nápověda ( ) v pravém horním rohu obrazovky. Tabulky v následujících částech ukazují strukturu jednotlivých nabídek v nabídce Správa. CSWW Navigace v nabídce Správa 15

32 Nabídka Informace Správa > Informace Použijte tuto nabídku k tisku stránek s informacemi a zpráv uložených v zařízení. Tabulka 2-1 Nabídka Informace Položka nabídky Položka podnabídky Položka podnabídky Hodnoty Popis Stránky konfigurace a stavu Mapa nabídky pro správu Tisk Zobrazuje základní strukturu nabídky Správa a aktuální nastavení správy. Stránky konfigurace/ stavu Tisk Skupina konfiguračních stránek, které ukazují aktuální nastavení zařízení. Stránka stavu spotřebního materiálu Tisk Zobrazuje stav spotřebního materiálu, např. tiskových kazet, sad údržby a svorek. Stránka využití Tisk Zobrazuje informace o počtu stránek vytisknutých na každý typ a formát papíru. Protokol úloh použití barev Tisk Stránka adresáře, která obsahuje informace o použití barev pro každou úlohu. Obsah stránky zahrnuje uživatelské jméno, název aplikace a počty černobílých a barevných stránek. Adresář souboru Tisk Stránka s adresáři, která obsahuje informace o všech velkokapacitních úložných zařízeních, jako jsou jednotky flash, paměťové karty nebo pevné disky instalované v tomto zařízení. 16 Kapitola 2 Ovládací panel CSWW

33 Tabulka 2-1 Nabídka Informace (pokračování) Položka nabídky Položka podnabídky Položka podnabídky Hodnoty Popis Hlášení faxu Protokol činnosti faxu Tisk Obsahuje seznam faxů odeslaných z tohoto zařízení nebo tímto zařízením přijatých. Hlášení o faxovém volání Hlášení o faxovém volání Tisk Podrobná zpráva o poslední faxové operaci, odeslání nebo přijetí Miniatura na hlášení Ano Ne (výchozí) Lze zvolit, zda se bude vkládat obrázek miniatury první stránky faxu do hlášení o faxovém volání. Kdy tisknout protokol Nikdy automatický tisk Tisknout po všech faxových úlohách Tisknout po všech úlohách odesílání faxu Tisknout po všech chybách faxu (výchozí) Tisknout pouze po chybách odesílání Tisknout pouze po chybách příjmu Sestava účtovacích kódů Seznam blokovaných faxů Seznam rychlých voleb Tisk Tisk Tisk Seznam účtovacích kódů použitých pro odchozí faxy. Tato zpráva zobrazuje počet odeslaných faxů účtovaných pro jednotlivé kódy. Seznam telefonních čísel, u nichž je blokováno odesílání faxů na toto zařízení. Zobrazuje rychlé volby nastavené pro toto zařízení. Ukázkové stránky/ písma Stránka s ukázkami Tisk Tisk stránky se zvýrazněním tiskových možností produktu. Ukázky RGB Tisk Tisk barevných vzorků pro různé hodnoty RGB. Tyto vzorky slouží jako vodítko pro nalezení shodných barev. Příklady CMYK Tisk Tisk barevných vzorků pro různé hodnoty CMYK. Tyto vzorky slouží jako vodítko pro nalezení shodných barev. Seznam písem PCL Tisk Seznam písem PCL (Printer Control Language), která jsou v zařízení v současnosti dostupná. Seznam písem PS Tisk Seznam písem jazyka PostScript (PS) aktuálně dostupných v zařízení. CSWW Nabídka Informace 17

34 Nabídka Výchozí možnosti úlohy Správa > Výchozí možnosti úlohy Pomocí této nabídky lze pro každou funkci definovat výchozí možnosti úlohy. Tyto možnosti jsou použity v případě, že uživatel při vytváření úlohy neurčí jiné. Výchozí možnosti předloh Správa > Výchozí možnosti úlohy > Výchozí volby předloh Tabulka 2-2 Nabídka výchozích možností předloh Položka nabídky Hodnoty Popis Formát papíru Vyberte formát papíru ze seznamu. Vyberte formát papíru, který je pro kopírování nebo skenování předloh používán nejčastěji. Počet stran 1 Vyberte, zda jsou kopírované nebo skenované předlohy častěji jednostranné nebo oboustranné. 2 Orientace na výšku Vyberte orientaci, která je při kopírování nebo skenování předloh používána nejčastěji. Je-li horní okraj kratší, vyberte možnost na Na šířku výšku, je-li horní okraj delší, vyberte možnost Na šířku. Optimalizace textu/obrázku Ručně nastavit Text Vytištěný obrázek Fotografie Optimalizujte výstup určitého typu předlohy: text, obrázky nebo kombinace obojího. Pokud vyberete možnost Ručně nastavit, můžete určit takovou kombinaci textu a obrázků, která bude používána nejčastěji. 18 Kapitola 2 Ovládací panel CSWW

35 Úprava obrazu Správa > Výchozí možnosti úlohy > Úprava obrazu Tabulka 2-3 Nabídka Úprava obrazu Položka nabídky Hodnoty Popis Jas Vyberte hodnotu. Vyberte úroveň sytosti (tmavost) výstupu. Vyčištění pozadí Ostrost Nastavte hodnotu v daném rozsahu. Nastavte hodnotu v daném rozsahu. Zvýšením hodnoty v nastavení Odstranění pozadí můžete odstranit vybledlé obrázky z pozadí nebo odstranit světlou barvu pozadí. Úpravou nastavení Ostrost můžete vyčistit nebo zjemnit strukturu obrazu. CSWW Nabídka Výchozí možnosti úlohy 19

36 Výchozí možnosti kopie Správa > Výchozí možnosti úlohy > Výchozí možnosti kopie Tabulka 2-4 Nabídka Výchozí možnosti kopie Položka nabídky Položka dílčí nabídky Hodnoty Popis Počet kopií Zadejte počet kopií. Výchozí nastavení výrobce je 1. Počet stran 1 Nastavte výchozí počet kopií pro úlohu kopírování. Nastavte výchozí počet stran pro kopírování. 2 Barevně/Černobíle Automatická detekce V barvách Zvolte, zda je výchozí režim kopírování barevný nebo černobílý. Černobíle (výchozí) Sešívání a řazení Sešívání žádné (výchozí) Jedna šikmo vlevo Dvě vlevo Dvě nahoře Jedna šikmo vpravo Dvě vpravo Nastavte možnosti pro sešívání a kompletaci sad kopií. Je-li vybrána možnost Řadit, zařízení nejprve vytiskne celou kopii a potom zahájí tisk další kopie. V opačném případě zařízení nejdříve vytiskne první stránku všech kopií, poté druhou stránku atd. Daný produkt nemusí být vybaven funkcí sešívání a řazení. Tyto funkce jsou závislé na volitelném výstupním příslušenství. Řadit Vypnuto Zapnuto (výchozí) Výstupní přihrádka <Název přihrádky> Vyberte výchozí výstupní přihrádku pro kopie. Tato možnost je k dispozici pouze pokud je v tiskárně nainstalováno volitelné výstupní příslušenství. Od okraje k okraji Normální (doporučeno) (výchozí) Výstup od okraje k okraji Je-li původní dokument vytištěn až k okrajům, můžete použitím funkce Od okraje k okraji zamezit vytváření stínů, které vznikají podél hran. Tato funkce v kombinaci s funkcí Zmenšit/Zvětšit zajistí, že na kopiích bude vytištěna celá stránka. Automaticky zahrnout okraje Vypnuto (výchozí) Zapnuto Tato funkce při skenování automaticky zmenší velikost obrázku tak, aby byly zahrnuty okraje. 20 Kapitola 2 Ovládací panel CSWW

37 Výchozí možnosti faxu Správa > Výchozí možnosti úlohy > Výchozí možnosti faxu Tabulka 2-5 Nabídka Odeslat fax Položka nabídky Položka dílčí nabídky Hodnoty Popis Rozlišení Standardní (100x200 dpi) (výchozí) Jemné (200x200 dpi) Velmi jemné (300x300 dpi) Hlavička faxu Přidat na začátek (výchozí) (výchozí) Překrýt Nastavte rozlišení odesílaných dokumentů. Obrazy s vyšším rozlišením obsahují více bodů na palec (dpi), takže zobrazují více podrobností. Obrazy s nižším rozlišením obsahují méně bodů na palec (dpi), takže zobrazují méně podrobností, ale velikost souboru je menší. Vyberte polohu záhlaví faxu na stránce. Výběrem možnosti Přidat na začátek vytisknete záhlaví faxu nad obsah faxu, který se posune do spodní části stránky. Výběrem možnosti Překrýt vytisknete záhlaví faxu přes horní část obsahu faxu, aniž by se obsah faxu posunul dolů. Použitím této možnosti můžete zabránit tomu, aby se jednostránkové faxy posunuly na další stránku. Tabulka 2-6 Nabídka Příjem faxu Položka nabídky Položka dílčí nabídky Hodnoty Popis Předání faxu Předání faxu Vypnuto (výchozí) Vlastní formát Chcete-li přijaté faxy předat dál jinému faxovému zařízení, vyberte možnost Předání faxu a Vlastní formát. Potom můžete do pole Číslo pro předání faxů dál zadat číslo dalšího faxového zařízení. Při prvním výběru této položky nabídky budete vyzváni k nastavení kódu PIN. Tento kód PIN zadejte při každém použití této nabídky. Jedná se o stejný kód PIN, který se používá pro přístup do nabídky Tisk faxu. Razítkovat přijaté faxy Přizpůsobit na stránku Zásobník papíru faxu Vytvořit kód PIN Povoleno Zakázáno (výchozí) Povoleno (výchozí) Zakázáno Vyberte zásobník ze seznamu. Výchozí nastavení je Automaticky. Přidá na každou stránku faxu přijatého tímto zařízení datum, čas, telefonní číslo odesílatele a číslo stránky. Zmenší faxy většího formátu než Letter nebo A4 tak, aby se vešly na stránku formátu Letter nebo A4. Je-li tato funkce nastavena na hodnotu Zakázáno, vytisknou se faxy větší než Letter nebo A4 na několik stránek. Vyberte zásobník, který obsahuje formát a typ papíru, který chcete použít pro příchozí faxy. Výstupní přihrádka <Název přihrádky> Pokud je to možné, vyberte výchozí výstupní přihrádku, která bude použita pro faxy. CSWW Nabídka Výchozí možnosti úlohy 21

38 Výchozí možnosti u Správa > Výchozí možnosti úlohy > Výchozí možnosti u Položka nabídky Hodnoty Popis Typ souboru dokumentu Kvalita výstupu Rozlišení Barevně/Černobíle Verze souboru TIFF PDF (výchozí) JPEG TIFF M-TIFF Vysoká (velký soubor) Střední (výchozí) Nízká (malý soubor) 300 DPI 200 DPI 150 DPI (výchozí) 75 DPI Barevné skenování (výchozí) Černobílé skenování TIFF 6.0 (výchozí) TIFF (novější než 6.0) Vyberte formát souboru pro . Výběrem vyšší kvality výstupu dojde ke zvětšení výstupního souboru. Vyberte rozlišení. Použitím nižší hodnoty nastavení vytvoříte menší soubory. Určete, zda bude černobílý nebo barevný. Určete, jaká verze formátu TIFF se má při ukládání naskenovaných souborů použít. 22 Kapitola 2 Ovládací panel CSWW

39 Výchozí možnosti Odeslání do složky Správa > Výchozí možnosti úlohy > Výchozí možnosti odeslání do složky Položka nabídky Hodnoty Popis Barevně/Černobíle Typ souboru dokumentu Verze TIFF Kvalita výstupu Rozlišení Barevné skenování Černobílé skenování (výchozí) PDF (výchozí) M-TIFF TIFF JPEG TIFF 6.0 (výchozí) TIFF (6.0 a novější) Vysoká (velký soubor) Střední (výchozí) Nízká (malý soubor) 75 DPI 150 DPI (výchozí) 200 DPI 300 DPI 400 DPI 600 DPI Určete, zda bude soubor černobílý nebo barevný. Vyberte formát daného souboru. Zadejte, jakou verzi formátu TIFF chcete použít při ukládání naskenovaných souborů. Výběrem vyšší kvality výstupu dojde ke zvětšení výstupního souboru. Vyberte rozlišení. Použitím nižší hodnoty nastavení vytvoříte menší soubory. CSWW Nabídka Výchozí možnosti úlohy 23

40 Výchozí možnosti tisku Správa > Výchozí možnosti úlohy > Výchozí možnosti tisku Tabulka 2-7 Nabídka Výchozí možnosti tisku Položka nabídky Položka dílčí nabídky Hodnoty Popis Počet kopií na úlohu Zadejte hodnotu. Nastavte výchozí počet kopií pro tiskové úlohy. Výchozí formát papíru (seznam podporovaných formátů) Zvolte formát papíru. Výchozí vlastní formát papíru Jednotky Milimetry Palce Proveďte konfiguraci výchozího formátu papíru, který bude použit v případě, kdy uživatel vybere jako formát papíru pro tiskovou úlohu možnost Vlastní formát. Rozměr X: Nakonfigurujte rozměr šířky pro výchozí vlastní formát papíru. Rozměr Y Nakonfigurujte rozměr výšky pro výchozí vlastní formát papíru. Výstupní přihrádka <název přihrádky> Vyberte výchozí výstupní přihrádku pro tiskové úlohy. V případě, že jsou nainstalovány volitelné zásobníky, se mohou možnosti výstupu lišit. Tisk na strany 1stranná Oboustranná Vyberte, zda mají být tiskové úlohy ve výchozím nastavení tisknuty jednostranně nebo oboustranně. 24 Kapitola 2 Ovládací panel CSWW

41 Nabídka Čas/plánování Správa > Čas/plánování Tato nabídka se používá k nastavení času a možností pro přechod zařízení do režimu spánku. POZNÁMKA: Hodnoty zobrazené s označením (výchozí) představují hodnoty nastavené od výrobce. Některé položky nabídky nemají výchozí nastavení. Tabulka 2-8 Nabídka Čas/plánování Položka nabídky Položka dílčí nabídky Položka dílčí nabídky Hodnoty Popis Datum a čas Formát data RRRR/MMM/DD (výchozí) MMM/DD/RRRR Tato funkce se používá k nastavení platného data a času a k nastavení formátu data a času, který se použije pro časové razítko na odesílaných faxech. DD/MMM/RRRR Datum Měsíc Den Rok Formát času 12hodinový (dop./ odp.) (výchozí) 24hodinový Čas Hodina Minuta dopoledne odpoledne Zpoždění spánku 1 minuta 20 minut 30 minut (výchozí) Tato funkce se používá k nastavení časového intervalu, po který musí být zařízení neaktivní před tím, než přejde do režimu spánku. 45 minut 1 hodina (60 minut) 90 minut 2 hodiny 4 hodiny CSWW Nabídka Čas/plánování 25

42 Tabulka 2-8 Nabídka Čas/plánování (pokračování) Položka nabídky Položka dílčí nabídky Položka dílčí nabídky Hodnoty Popis Čas probuzení Pondělí Úterý Středa Čtvrtek Vypnuto (výchozí) Vlastní formát Vyberte možnost Vlastní formát a pak nastavte čas probuzení pro jednotlivé dny v týdnu. Zařízení ukončí režim spánku v naplánovaných časech. Naplánování spánku může pomoci ušetřit energii a připraví zařízení pro používání, takže uživatelé nemusejí čekat na jeho zahřátí. Pátek Sobota Neděle Doba spánku Pondělí Úterý Středa Čtvrtek Pátek Vypnuto (výchozí) Vlastní formát Tato možnost slouží k nastavení doby spánku u každého dne v týdnu, na část dne, kdy zařízení pravděpodobně nebude používáno (například večer). Nastavení doby spánku slouží k automatickému přechodu zařízení do úsporného režimu. Vyberte den a po výběru možnosti Vlastní nastavte vlastní plán doby spánku. Sobota Neděle Tisk faxu Vytvořit kód PIN Pokud chcete zajistit zabezpečení soukromých faxů, použijte tuto funkci k ukládání faxů místo jejich automatického vytištění vytvořením plánu tisku. Při prvním výběru této položky nabídky budete vyzváni k nastavení kódu PIN. Tento kód PIN zadejte při každém použití této nabídky. 26 Kapitola 2 Ovládací panel CSWW

43 Nabídka Správa Správa > Správa Tato nabídka se používá k nastavení možností celkového řízení zařízení. POZNÁMKA: Hodnoty zobrazené s označením (výchozí) představují hodnoty nastavené od výrobce. Některé položky nabídky nemají výchozí nastavení. Tabulka 2-9 Nabídka Správa Položka nabídky Položka dílčí nabídky Hodnoty Popis Tlačítko Síťová adresa Displej Skrýt (výchozí) Tato funkce slouží k zobrazení tlačítka Síťová adresa, které se zobrazuje na hlavní obrazovce. Správa uložených úloh Limit úložiště pro úlohu rychlého kopírování Vyberte maximální počet uložených úloh Tato nabídka se používá k prohlížení a správě všech úloh, které jsou v zařízení uloženy. Limit pozastavení úlohy rychlého kopírování Vypnuto (výchozí) 1 hodina 4 hodiny 1 den 1 týden Režim spánku Zakázat Použít zpoždění spánku (výchozí) Tato funkce se používá k přizpůsobení nastavení režimu spánku pro toto zařízení. Vyberte možnost Použít zpoždění spánku, aby zařízení přešlo do režimu spánku po době zpoždění, určené v nabídce Čas/plánování. Spravovat spotřební materiál Vyměnit spotřební materiál Zastavit, když dochází Zastavit po vyčerpání (výchozí) Nahradit po vyčerpání 1 Nahradit po vyčerpání 2 V této nabídce lze nastavit chování produktu v případě, že dochází tisková kazeta, fixační jednotka nebo přenosová sada. Chcete-li v případě docházejícího spotřebního materiálu zastavit tisk, vyberte možnost Zastavit, když dochází. Chcete-li produktu povolit pokračovat v tisku až do vyprázdnění barevné tiskové kazety, vyberte možnost Zastavit po vyčerpání. Volbou možnosti Nahradit po vyčerpání 1 lze povolit, aby produkt pokračoval v tisku, i pokud jsou kazety prázdné nebo skončila životnost jiného spotřebního materiálu. Produkt přestane tisknout po naplnění odpadních nádobek na toner. Při použití této možnosti se může snížit kvalita tisku. Při volbě možnosti Nahradit po vyčerpání 2 bude produkt tisknout i v případě, že jsou kazety prázdné, po skončení životnosti dalšího materiálu i po naplnění odpadních nádobek na toner. Při použití této možnosti může dojít k poškození zařízení. Mezní hodnota pro objednání docházejícího materiálu Vyberte hodnotu z rozsahu. Výchozí hodnota je 5 %. Pomocí této nabídky se provádějí úlohy řízení správy spotřebního materiálu, například změna hranice, kdy by se měl objednat nový spotřební materiál. Došla barva Stop (výchozí) Automaticky pokračovat černě V této nabídce se nastavuje chování produktu v případě, že je barevný zásobník prázdný. Při volbě možnosti Automaticky pokračovat černě produkt pokračuje v tisku s použitím pouze černého toneru. CSWW Nabídka Správa 27

44 Tabulka 2-9 Nabídka Správa (pokračování) Položka nabídky Položka dílčí nabídky Hodnoty Popis Omezit použití barev Přístup k barevnému tisku Povolit barvy (výchozí) Barevně, pokud lze Zakázat barvy Tato položka správci umožňuje zakázat nebo omezit barevný tisk. Chcete-li použít nastavení Barevně, pokud lze, nastavte v integrovaném webovém serveru nebo programu Web Jetadmin uživatelská oprávnění a oprávnění aplikací. Přístup k barevnému kopírování Povolit barvy (výchozí) Zakázat barvy Tato položka správci umožňuje zakázat nebo omezit barevné kopírování. Kombinace barev a černé Automaticky (výchozí) Hlavně barevné stránky Hlavně černobílé stránky Tato položka řídí, jak tiskový modul pro maximální výkon a životnost tiskové kazety přepíná z barevného režimu do černobílého režimu. Výběrem možnosti Automaticky lze obnovit výchozí nastavení produktu od výrobce. Jsou-li téměř všechny vaše tiskové úlohy barevné s vysokým pokrytím stránky, vyberte možnost Hlavně barevné stránky. Tisknete-li většinou černobílé úlohy nebo kombinace barevných a černobílých úloh, vyberte možnost Hlavně černobílé stránky. 28 Kapitola 2 Ovládací panel CSWW

45 Nabídka Počáteční nastavení Správa > Počáteční nastavení POZNÁMKA: Hodnoty zobrazené s označením (výchozí) představují hodnoty nastavené od výrobce. Některé položky nabídky nemají výchozí nastavení. Možnosti sítě a V/V Správa > Počáteční nastavení > Použití sítě a I/O Tabulka 2-10 Použití sítě a I/O Položka nabídky Položka dílčí nabídky Hodnoty Popis Časový limit V/V Vyberte hodnotu z rozsahu. Výchozí nastavení od výrobce je 15 sekund. Časový limit V/V představuje dobu, která uplyne před nahlášením neúspěšné tiskové úlohy. Je-li přerušen tok dat, který zařízení obdrží pro tiskovou úlohu, toto nastavení určuje, jak dlouho zařízení počká, než ohlásí neúspěšnou tiskovou úlohu. Integrovaný server Jetdirect Seznam možností naleznete v části Tabulka 2-11 nabídky Jetdirect na stránce 29. Tabulka 2-11 nabídky Jetdirect Položka nabídky Položka dílčí nabídky Položka dílčí nabídky Hodnoty a popis TCP/IP Povolit Vypnuto: Deaktivuje protokol TCP/IP. Zapnuto (výchozí): Aktivuje protokol TCP/IP. Název hostitele Alfanumerický řetězec o délce až 32 znaků použitý k identifikaci zařízení. Tento název je uveden v seznamu na stránce konfigurace serveru HP Jetdirect. Výchozí název hostitele je NPIxxxxxx, kde xxxxxx je posledních šest znaků adresy hardwaru v síti LAN (adresy MAC). Nastavení IPV4 Metoda konfigurace Určuje metodu konfigurace parametrů TCP/IPv4 pomocí tiskového serveru HP Jetdirect. Bootp: Pomocí protokolu BootP (Bootstrap Protocol) lze provést automatickou konfiguraci ze serveru BootP. DHCP: Pomocí protokolu DHCP (Dynamic Host Configuration Protocol) lze provést automatickou konfiguraci ze serveru DHCPv4. Pokud je vybrán protokol DHCP a pokud existuje zapůjčení DHCP, jsou pro nastavení zapůjčení DHCP k dispozici nabídky Verze DHCP a Obnovit DHCP. Automatická adresa IP: Použijte automatické místní připojení a adresování IPv4. Automaticky bude přidělena adresa ve tvaru x.x. Ruční: Pomocí nabídky Ruční nastavení lze konfigurovat parametry protokolu TCP/IPv4. CSWW Nabídka Počáteční nastavení 29
