1 Rozváděče Ing. Tomáš Mlčák, Ph.D. Fakulta elektrotechniky a informatiky VŠB TUO Katedra elektrotechniky fei.vsb.cz/kat420 Technické vybavení budov

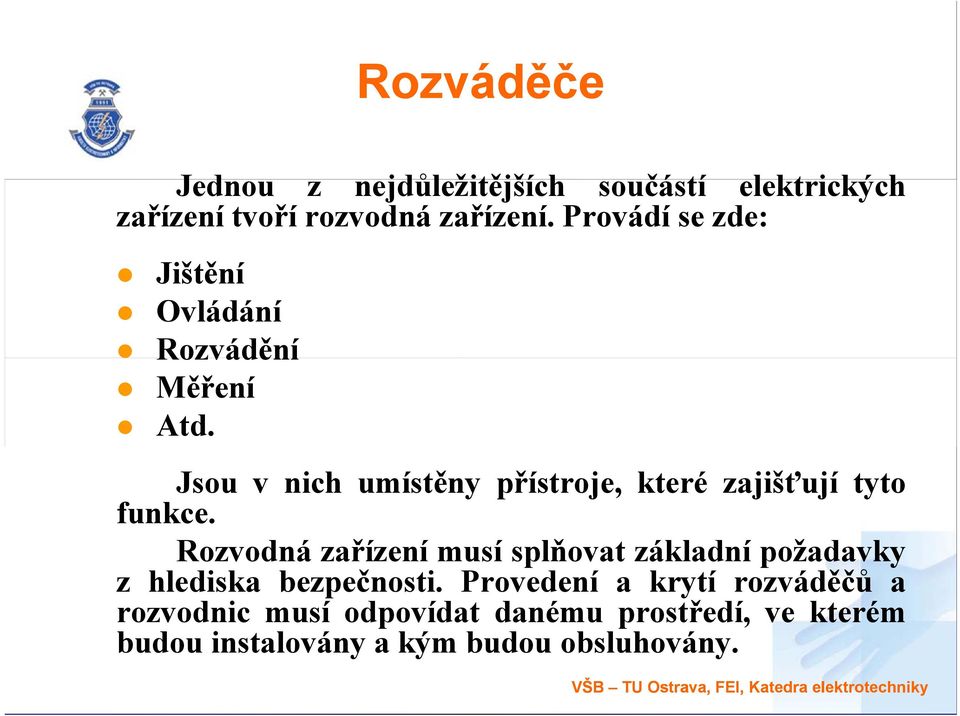

2 Rozváděče Jd Jednou z nejdůležitějších součástí elektrických lktikýh zařízení tvoří rozvodná zařízení. Provádí se zde: Jištění Ovládání Rozvádění Měření Atd. Jsou v nich umístěny přístroje, které zajišťují tyto funkce. Rozvodná zařízení musí splňovat základní požadavky z hlediska bezpečnosti. Provedení a krytí rozváděčů a rozvodnic musí odpovídat danému prostředí, ve kterém budou instalovány a kým budou obsluhovány. VŠB TU Ostrava, FEI, Katedra elektrotechniky

3 Rozváděče Dle definice normy je rozváděč nízkého napětí kombinací jednoho nebo více spínacích přístrojů s přidruženým řídícím, í měřícím, í signalizačním, č ochranným, regulačním zařízením úplně sestaven pod odpovědností výrobce, včetně všech vnitřních spojů, mechanických vazeb a konstrukčních částí. VŠB TU Ostrava, FEI, Katedra elektrotechniky

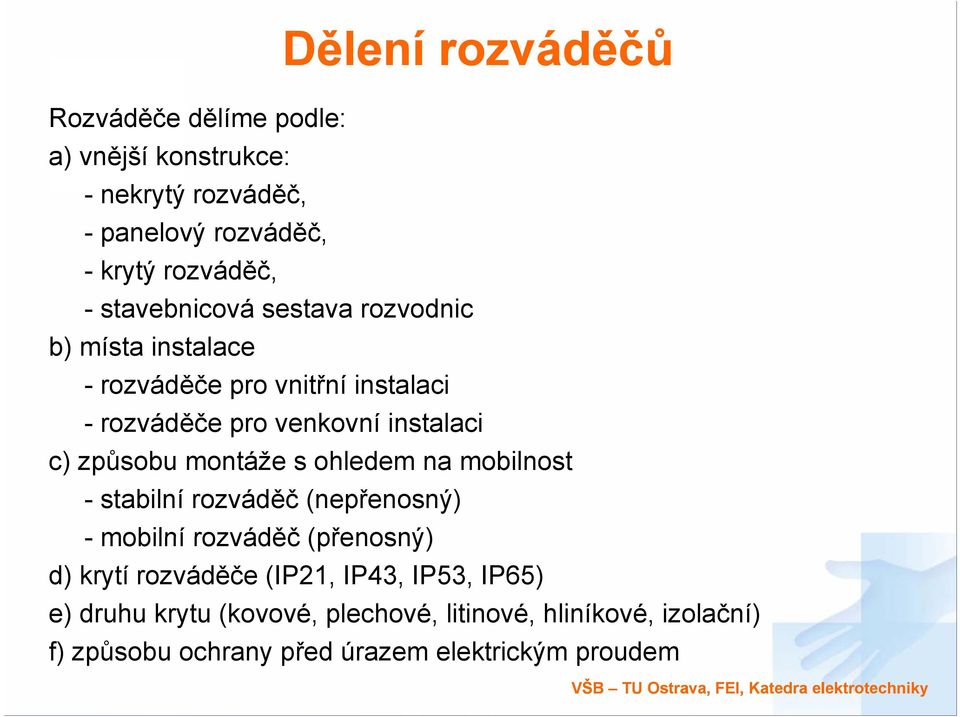

4 Rozváděče dělíme podle: a) vnější konstrukce: - nekrytý rozváděč, - panelový rozváděč, Dělení rozváděčů - krytý rozváděč, - stavebnicová sestava rozvodnic b) místa instalace - rozváděče pro vnitřní instalaci - rozváděče pro venkovní instalaci c) způsobu montáže s ohledem na mobilnost - stabilní rozváděč (nepřenosný) - mobilní rozváděč (přenosný) d) krytí rozváděče (IP21, IP43, IP53, IP65) e) druhu krytu (kovové, plechové, litinové, hliníkové, izolační) f) způsobu ochrany před úrazem elektrickým proudem VŠB TU Ostrava, FEI, Katedra elektrotechniky

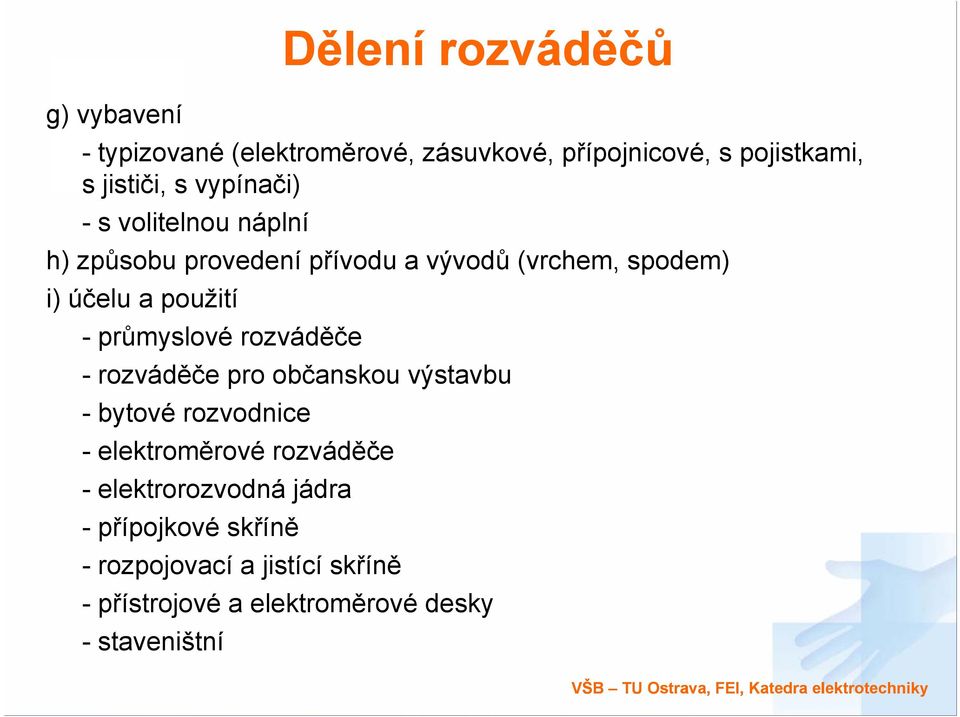

5 Dělení rozváděčů g) vybavení - typizované (elektroměrové, zásuvkové, přípojnicové, s pojistkami, s jističi, s vypínači) - s volitelnou náplní h) způsobu provedení přívodu a vývodů (vrchem, spodem) i) účelu a použití -průmyslové rozváděče - rozváděče pro občanskou výstavbu - bytové rozvodnice - elektroměrové rozváděče - elektrorozvodná jádra - přípojkové p skříně - rozpojovací a jistící skříně -přístrojové a elektroměrové desky - staveništní VŠB TU Ostrava, FEI, Katedra elektrotechniky

6 VŠB TU Ostrava, FEI, Katedra elektrotechniky

7 VŠB TU Ostrava, FEI, Katedra elektrotechniky

8 VŠB TU Ostrava, FEI, Katedra elektrotechniky

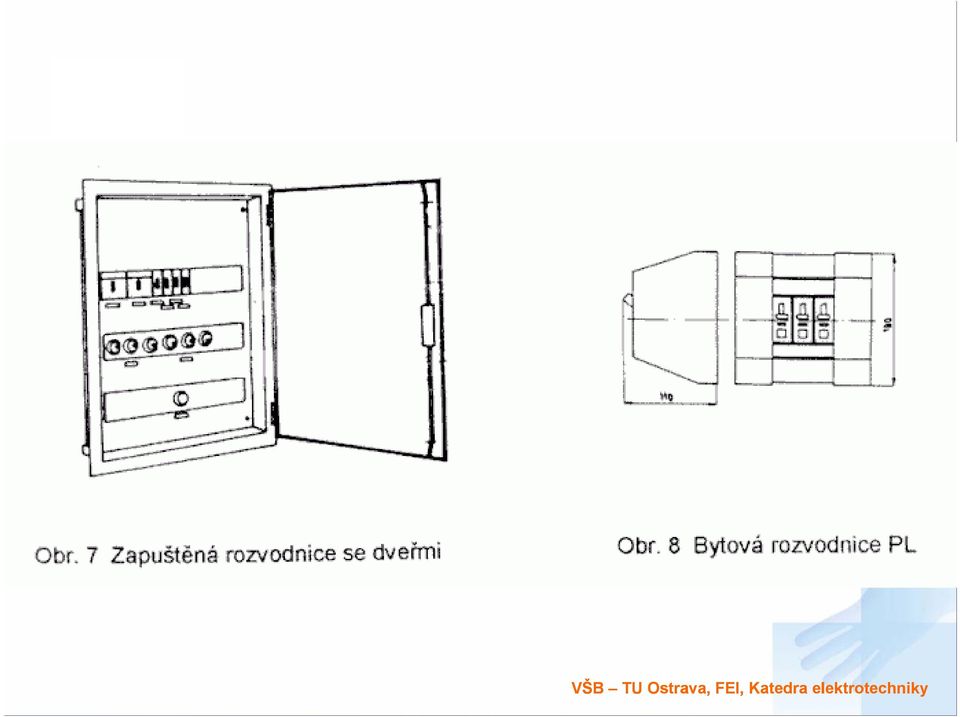

9 VŠB TU Ostrava, FEI, Katedra elektrotechniky

10 Normy ČSN EN ed. 2 Rozváděče nn - Část 1: Typově zkoušené a částečně typově zkoušené rozváděče ČSN EN ed. 2 Rozváděče nn- Část 2: Zvláštní požadavky na přípojnicové rozvody ČSN EN Rozváděče nn. Část 3: Zvláštní požadavky pro rozváděče nn určené k instalaci do míst přístupných laické obsluze. Rozvodnice ČSN EN ed. 2 Rozváděče nn - Část 4: Zvláštní požadavky pro staveništní rozváděče (ACS) ČSN EN ed. 2 Rozváděče nn - Část 5: Zvláštní požadavky na rozváděče distribuční soustavy VŠB TU Ostrava, FEI, Katedra elektrotechniky

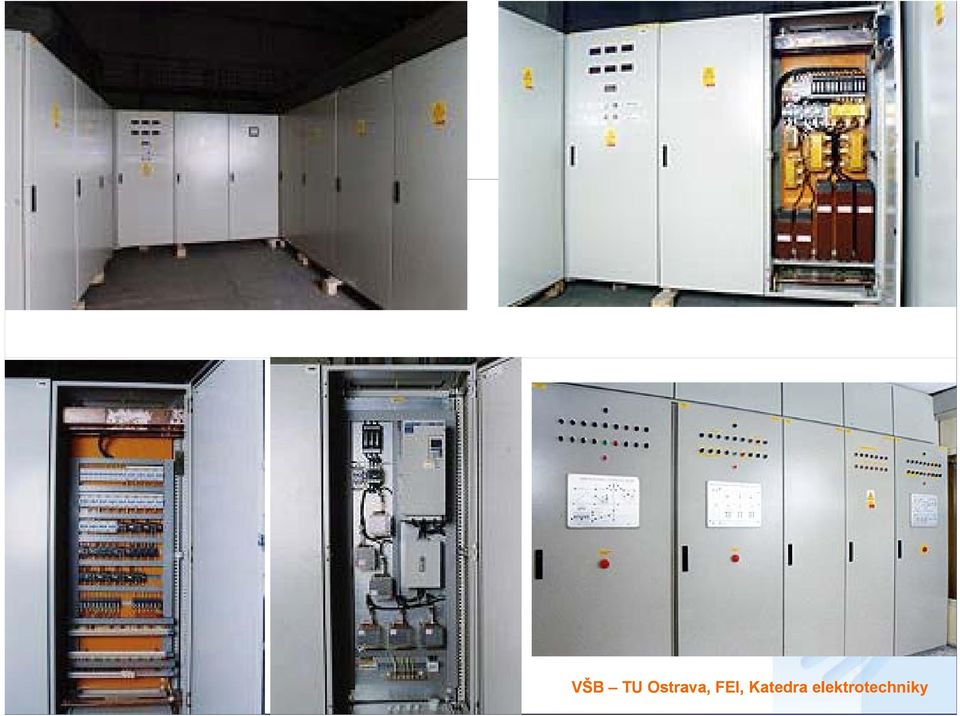

11 VŠB TU Ostrava, FEI, Katedra elektrotechniky

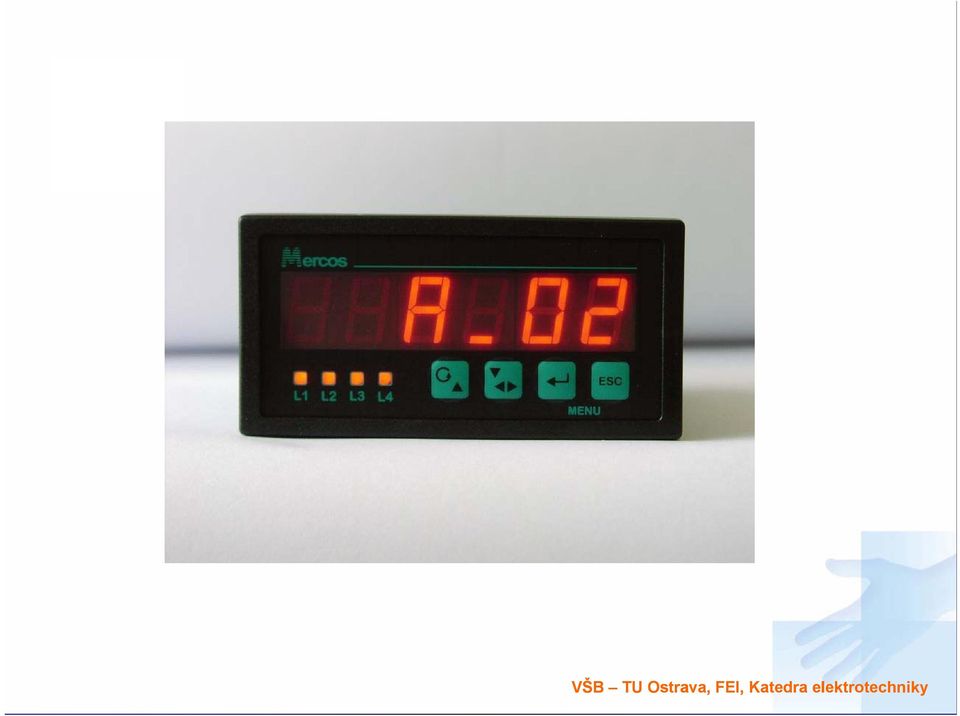

12 VŠB TU Ostrava, FEI, Katedra elektrotechniky

13 VŠB TU Ostrava, FEI, Katedra elektrotechniky

14 VŠB TU Ostrava, FEI, Katedra elektrotechniky

15 VŠB TU Ostrava, FEI, Katedra elektrotechniky

16 Druhy yp prostředí a ochrana el.zařízení v těchto prostředích Přítomnost vnějších vlivů charakterizuje jednotlivé prostory z hlediska nebezpečí úrazu elektrickým proudem. Základní dělení elektrických zařízení je do prostředí: Bez nebezpečí výbuchu S nebezpečím výbuchu Musíme si uvědomit, že pokud je v prostředí elektrické zařízení, působí toto prostředí na elektrické zařízení azpětně elektrické zařízení na prostředí. VŠB TU Ostrava, FEI, Katedra elektrotechniky

17 Vnější vlivy Základní normy: ČSN Vnější vlivy ČSN Výběr a stavba elektrických zařízení (vlastnosti tiel.zařízení í do jednotlivých prostředí) Pro rozdělení a označování vnějších vlivů platí ČSN , podle které se třídí vnější vlivy pomocí stupňů. Jednotlivým stupňům sepřiřazují dvě písmena velké abecedy a číslice. První číslice třídí stupně do kategorií: A prostředí B využití C konstrukce budovy A-prostředí definuje prostor jeho vlastnostmi jako jsou např. teplota, proudění vzduchu sluneční záření, voda, vlhkost atd. B-využití je definováno schopnostmi a vlastnostmi osob, četností osob v prostoru s ohledem na únik, vlastnostmi látek. C-konstrukce budovy je definováno vlastnostmi budov podle použitých materiálů. Druhé písmeno označuje vlastnost vlivu-teplotu teplotu, proudění vzduchu, sluneční záření, vodu, vlhkost atd. A číslice definovaný stupeň AD 4 vliv prostředí, výskyt vody, stříkající voda AE 5 vliv prostředí, výskyt cizích těles, mírná prašnost VŠB TU Ostrava, FEI, Katedra elektrotechniky

18 Vnější vlivy Prostředí s nebezpečím výbuchu ČSN (EN ) prostředí s nebezpečím výbuchu hořlavých plynů apar ČSN Elektrická zařízení se podle norem označují symbolem např. EExdiaIIC Eex Nevýbušné zařízení d pevný závěr ě ia jiskrová bezpečnost IIC mezní spára 0.5mm VŠB TU Ostrava, FEI, Katedra elektrotechniky

19 Vnější vlivy Při stanovení vnějších vlivů se zpracovává protokol. Musí být stanovena komise složená z předsedy a členů a v protokolu se uvedou podklady na základě kterých bylo rozhodnuto a popis objektu. Do příloh se mohou dát tabulky vlastností nebezpečných látek, požární zpráva apod. VŠB TU Ostrava, FEI, Katedra elektrotechniky

20 Průchodky Plastové kabelové šroubovací průchodky spg závitem: typ použitelný rozsah typ použitelný rozsah průměru kabelu v mm průměru kabelu v mm Pg 7 3,5 6,5 Pg 21 14,0 18,0 Pg 9 4,5 7,0 Pg 29 18,0 25,0 Pg 11 5,5 10,0 Pg 36 25,0 33,0 Pg 13,5 9,0 13,0 Pg 42 30,0 38,0 Pg 16 10,0 14,0 Pg 48 37,0 44,0 VŠB TU Ostrava, FEI, Katedra elektrotechniky

21 Průchodky Plastové kabelové šroubovací průchodky s metrickým závitem: typ použitelný rozsah typ použitelný rozsah průměru kabelu v mm průměru kabelu v mm M 12 x 1,5 3,5 6,5 M 32 x 1,5 10,00 14,0 M 16 x 1,5 4,5 7,0 M 40 x 1,5 14,0 18,0 M 20 x 1,5 5,5 10,0 M 50 x 1,5 18,0 25,0 M25 x 15 1,5 90 9,0 13,0 M63 x 15 1,5 25,0 33,0 VŠB TU Ostrava, FEI, Katedra elektrotechniky

22 Příklady zapojení obvodů v sítích TN Např.: 3+PEN AC 50 Hz 400V/TN-C 1+N+PE AC 50 Hz 230V/TN-S 3+N+PE AC 50 Hz 400V/TN-S VŠB TU Ostrava, FEI, Katedra elektrotechniky

23 ČSN EN Stupně ochrany krytem (krytí - IP kód) Stupně kryti se udávají zkratkou, která se skládá ze dvou vždy stejných označovacích písmen IP a dvou číslic charakterizujících jííhstupeň ň kryti, např. ř IP54. IP XX První číslice charakterizuje stupeň ochrany yproti vniknutí pevného cizího tělesa Druhá číslice charakterizuje stupeň ochrany proti vniknuti vody

24 Stupeň ochrany proti vniknutí pevného cizího

25 Stupeň ochrany proti vniknuti vody
