1 Moduly pro plošné spoje - modulové krabièky série modulové krabièky série držák na plošné spoje série profilový - držák na plošné spoje série modulový - ochranné kryty

2 PRÁZDNÉ MODULOVÉ KRABIÈKY Série Popis výrobku - Kombinací støedního rámu s rùznými boènicemi jsou zkomplementovány krabièky s rùznou šíøkou (18 mm, 23 mm nebo 28 mm). - Standartní 8-svorkový rám je možné dodat i s výstupem pro pøipojení na fastony rùzné tlouš ky. - Všechny umìlohmotné i kovové èásti krabièky jsou urèeny pro pájení vlnou - lze je tedy použít pøi sériové výrobì (provozní teplota -55 o C až +110 o C). - Krabièky Série " se dodávají ve tøech barvách: šedé, modré a oranžové. Použití - Nejèastìji se krabièky používají pro výrobu speciálních elektronických obvodù a modulù. - Prázdná krabièka poskytuje ve tøech rozdílných šíøkách èetné možnosti pro montáž prvkù a souèástek. - Krabièky jsou vybaveny ve spodní èásti speciální tvarovanou pružnou èástí umožòující pøichycení na symetrickou i asymetrickou lištu DIN. Rozteè Støední rám Komponenty Boènice 18 1 x EB... 2 x PFN1 Boènice Typ PFN 1 tlouš ka 3,5 mm 23 1 x EB... (1 x PFN1) + (1 x PFN2) 28 1 x EB... 2 x PFN2 Šedá PFN 1.G Oranžová PFN 1.O Modrá PFN 1.B Pøedvrtaná deska plošného spoje CI R Støední rám EBP s 8 šroubovými svorkami a se 4 otvory. Šedá EBP...A Støední rám EBC s 8 šroubovými svorkami a se 2 fastony na èelní stranì. Šedá EBC..AG Standartní støední rám EBS s 8 šroubovámi svorkami. Šedá EBS...A Oranžová EBS...A Modrá EBS...A Boènice Typ PFN 2 tl. 8,5 mm Šedá PFN 2.G Oranžová PFN 2.O Modrá PFN 2.B R Popisný štítek RC55

3 Rozmìry funkèních krabièek - na lištì TS 35/G - na lištì TS 35/C 35 x 15 - na lištì TS x 7,5 Rozteè 2 boènice 3,5mm 1 boènice 3,5mm 1 boènice 8,5mm 2 boènice 8,5mm Vlastnosti 1. Elektrické Typ vodièe Max. prùøez vodièe Pevný Lanko AWG DIN Gr.C šroubový 0 až 4 mm 2 0 až 2,5 mm 2 20 až 12 AWG 250 V ~ a 300 V = Napìtí NFC Cat. C CSA 250 V ~ a = Délka odizolování Poznámka 7 mm φ šroubováku 3,5 mm Svorky s fastony lze použít pro pájený spoj. 2 x faston 2,8 x 0,8 2 x faston 2,8 x 0,5 0,3 až 1,5 mm 2 22 až 16 AWG 60 V ~ a 75 V = (1) 30 V ~ a 36 V = (2) 50 V ~ a 75 V= (1) faston s termosmrš ovacím pláštìm izolovaný (2) faston pøedizolovaný èervený 2. Mechanické Izolaèní hmota: polyamid UL 94.V2. Provozní teplota: - 40 C až C. Index trasy oblouku: KB 600. Skladovací teplota : - 55 C až C. 3. Tepelné - Pro spolehlivost materiálu je zapotøebí zvolit zpùsob montáže podle vyzáøeného výkonu ve funkèní krabièce a okolní teploty v jejich bezprostøedním okolí. - Naopak pøi znalosti zpùsobu montáže A nebo B a vyzáøeného výkonu, pøiložený graf umožòuje zjistit maximální okolní teplotu. Plošné spoje Plošný spoj ze strany Cu horizontální montáž A vertikální montáž B K deska s otvory o 1,05 a roztečí 2,54 mm Uvedené charakteristiky jsou pouze orientaèní. -označení svorek na krabičce -plošný spoj ze strany bez Cu montáž A B o Křivka max. teploty 70 C uvnitř modulu otvor o 1,35 1W 2W 3W 4W vyzářený výkon oblast bez Cu užitná plocha Plošné spoje pro krabièky universální destièka CI destièka s celoplošnou Cu vrstvou CI o o o o o o o o Maximální okolní teplota v blízkosti krabièky.

4 PRÁZDNÉ MODULOVÉ KRABIÈKY Série Popis výrobku - Kombinací støedního rámu s rùznými boènicemi jsou zkompletovány krabièky s rùznou šíøkou (22,5 mm nebo 35 mm). - Standardní 12-svorkový rám je možné dodat i s výstupem pro pøipojení na fastony rùzné tlouš ky. - Všechny umìlohmotné i kovové èásti krabièky jsou urèeny pro pájení vlnou. - Ize je tedy použít pøi sériové výrobì. (Provozní teplota -55 o C až +110 o C) - Krabièky Série se dodávají ve tøech barvách: šedé, modré a oranžové. Použití - Nejèastìji se krabièky používají pro výrobu speciálních elektronických obvodù a modulù. - Prázdná krabièka poskytuje ve dvou rozdílných šíøkách èetné možnosti pro montáž prvkù a souèástek. - Krabièky jsou vybaveny ve spodní èásti speciálnì tvarovanou pružnou èástí umožòující pøichycení na symetrickou i asymetrickou lištu DIN. LEVÁ boènice tlouš ka 3 mm Šedá PF 11.G Oranžová PF 11.O Modrá PF 11.B Kolík pro ovíjený spoj BLW Fastony 6,3 x 0,8 mm BLC PRAVÁ boènice tlouš ka 15 mm Šedá PF 13.G Oranžová PF 13.O Modrá PF 13.B až 41* Pøedvrtaný plošný spoj CI 11.P JHG* MLK* 11až 21* DEF* ABC* R Popisný štítek RC65 Støední rám vybavený šroubovými svorkami 6 svorek DEFGHJ* 12 svorek ABCDEFGHKJLM* Šedá BFU2 S6.G BFU2 S12.G Oranžová BFU2 S6.O BFU2 S12.O Modrá BFU2 S6.B BFU2 S12.B PRAVÁ boènice tlouš ka 3 mm Šedá PF 12.G Oranžová PF 12.O Modrá PF 12.B

5 Rozmìry funkèních krabièek Vlastnosti 1. Elektrické PS Pøipojení šroubové Pevný 0,5 až 4 mm 2 Max. prùøez Lankový 0,5 až 2,5 mm 2 AWG 20 až 12 AWG Max. výška pro osazení komponenty Napìtí DIN Gr.C 250 V ~ a 300 V = NFC Cat. C 250 V ~ a = Lišta TS 35/G Lišta TS 35/C Lišta TS 35 Speciální varianty krabièek Tuto variantu funkèní krabièky je možné dovybavit konektorem typu CPE / CPF (6 pólù) nebo normalizovaným konektorem HE 14 (22 pólù max.). Ostatní prvky krabièky jsou: Støední rám s výøezem pro umístìní 2 zásuvných konektorù Šedá 12 svorek BFU2 S12.G.CP Poznámka Maximální proud : 15 A 2. Mechanické Izolaèní materiál : polyamid UL 94.V2. Provozní teplota : - 40 C až C. Index trasy oblouku : KB 600. Skladovací teplota : - 55 C až C. Délka odizolování 7 mm φ šroubováku 3,5 mm Šedá CPE5-6HJP (zásuvka) CPF2,5/5-6JP (zástrèka) Normalizovaný konektor HE 14 3.Tepelné - Pro spolehlivost materiálu je zapotøebí zvolit zpùsob montáže podle vyzáøeného výkonu ve funkèní krabièce a okolní teploty v jejich bezprostøedním okolí. Plošné spoje - Naopak pøi znalosti zpùsobu montáže A nebo B a vyzáøeného výkonu, pøiložený graf umožòuje zjistit maximální okolní teplotu. 24 otvorů o 1,35 deska s otvory o 1,05 a roztečí 2,54 mm horizontální montáž A vertikální montáž B oblast bez Cu užitná plocha a = 2,54 b = 5,08 c = 7,62 Uvedené charakteristiky jsou pouze orientaèní. POZNÁMKA: - na hlavní plošný spoj je možné pøidat podružné plošné spoje, které jsou k nìmu postaveny kolmo. montáž A o Křivka max. teploty 70 C uvnitř modulu 2 stejné plošné spoje výøez v pøípadì fastonu v pozici 31 a 11 B vyzářený výkon Umístìní podružných plošných spojù o o o o o o o o Maximální okolní teplota v blízkosti krabièky.

6 DRŽÁK NA PLOŠNÉ SPOJE Série Popis výrobku - Z jednotlivých prvkù je možné sestavit vlastní modul. - SE 100 je zvláštì vhodný pro eurokarty o rozmìrech 100 x 100 mm a 100 x 220 mm - Dvojitý profil držáku sešroubovaný s boèními víky zaruèuje vysokou pevnost. Podle velikosti modulu je možné použít jednu, nebo nìkolik nožièek. - Držáky se dodávají v šíøce 71 a 100 mm (SE 71 a SE 100). - Délka modulu je variabilní a urèuje ji uživatel podle potøeby uøíznutím požadované délky (dodávaná délka je 1 m). - Doporuèená tlouš ka plošného spoje je 1,6 mm. - Nožièka je vhodná pro všechny typy DIN lišt. - Držák je vyroben z PVC oranžové barvy použitelný v rozsahu okolních teplot od -40 o C do +100 o C. Nožièky a boèní víka jsou z polyamidu. VSFF.P VSAF SE FEF AF Kompletní sada zahrnuje: - 1 tìlo (71 nebo 100 mm šíøky) - 2 boènice - 4 šrouby na boènice - 2 nožièky pro délky 60 až 250 mm - 3 nožièky pro délky 250 až 500 mm - 4 nožièky pro délky 500 až 750 mm - 5 nožièek pro délky 750 až 1000 mm - 2 šrouby pro každou z nožièek Šíøka desky plošného spoje Min. balení Tìlo L = 1000 mm SE SE m Boènice FEF FEF Šroub pro boènice VSFF.P VSFF.P Nožièka AF AF Šroub pro nožièku VSAF VSAF Poznámka : Otvory pro šrouby VSAF nejsou pøedvrtány.

7 Specifikace materiálu Tìlo : (dodávané v délce 1000 mm) Pevný PVC tøída M2 barva oranžová Boènice a montážní nožièka : Polyamid tvarovaný UL 94 V2 barva oranžová Rozmìry Držák Deska plošného spoje SE 71 SE 100 mm mm l lu (1) lu (2) 57,8 86,5 (1) : Pro vývody souèástek kratší než 2 mm. (2) : Pro vývody souèástek delší než 2 mm. Vrtat zespodu ve støedu drážek φ otvoru = 2,2 mm * Tolerance délky tìla : + 0,5 mm + 0,2 mm ** Tolerance délky plošného spoje : 0 mm - 0,2 mm SE 71 SE 100 mm mm A B C 57,8 86,5 D

8 DRŽÁK NA PLOŠNÉ SPOJE Série Popis výrobku Extrudovaný profil z PVC s koncovou stìnou kombinovanou s nožièkou pro uchycení na lištu DIN - Šíøka plošného spoje : 71mm nebo 100mm - Délka plošného spoje : 60mm až 500mm - Tlouš ka plošného spoje : 1,6mm AFSE... D VSAF2 SE... AFSE... G Kompletní sada zahrnuje: - 1 tìlo (71 nebo 100 mm šíøky) - 1 boènice s nožièkou - levá - 1 boènice s nožièkou - pravá - 4 šrouby pro boènice Šíøka Min. balení desky plošného spoje Tìlo L = 500 mm SE SE m Boènice levá AFSE 71 G AFSE 100 G Boènice pravá AFSE 71 D AFSE 100 D Šroub pro boènici VSAF VSAF

9 Specifikace materiálu Tìlo : (dodávané v délce 1000 mm) Pevný PVC tøda M2 barva oranžová Boènice s montážní nožièkou : Polyamid tvarovaný UL 94 V2 barva oranžová Rozmìry Držák Deska plošného spoje SE 71 SE 100 mm mm l lu (1) lu (2) 57,8 86,5 (1) : Pro vývody souèástek kratší než 2 mm. (2) : Pro vývody souèástek delší než 2 mm. Délka extrudovaného profilu Lex = L - 21,2 ( 0,4 mm je teoretická vùle mezi plošným spojem a montovaným držákem. * Tolerance délky tìla : + 0,5 mm + 0,2 mm ** Tolerance délky plošného spoje : 0 mm - 0,2 mm SE 71 SE 100 mm mm A B 57,8 86,5 C

10 PRÁZDNÉ MODULY Série Popis výrobku - Z jednotlivých prvkù je možné sestavit vlastní modul. - Nejmenší modul se dvìma boènicemi má šíøku 12,7 mm. - Pøipojováním distanèních prvkù je možné moduly rozšiøovat po krocích 2,54 mm. Podle velikosti modulu mùže být použito nìkolik nožièek pro pøichycení na lištu. - Kolíèkové propojení prvkù zajišt'uje vysokou pevnost sestaveného modulu. - Jednotlivé prvky jsou vyrobeny z polyamidu oranžové barvy použitelné od -40 o C do +100 o C okolní teploty. Použití - Nejèastìji se prázdné moduly používají pro výrobu speciálních elektronických obvodù. - Prázdný modul poskytuje ve tøech rozdílných šíøkách èetné možnosti pro montáž prvkù a souèástek. FEF AF ENF 101 ENF 25 ENF 12 ENF 7 ENF 5 AF FEF lp : šíøka A = 56,2 mm šíøka B = 81,6 mm 3 možné šíøky : lu = 66 mm 91,5 mm nebo 117 mm lu Použitelná šíøka plošného spoje 66 91,5 117 Boènice FEF FEF FEF Nožièka AF AF AF Ochranné dno PPF PPF PPF Rùzné možné délky : Lu = N x 2,54 mm (N min. = 8 N max. = 100) Po složení modulu s rozmìrem Le (celková délka rozpìrek) je nutné si uvìdomit, že : Le = Lu - 10,16 mm. Délka prvkù (mm) 5,08 7,62 12,7 25,4 101,6 Typ a ref. èíslo ENF ENF ENF ENF ENF

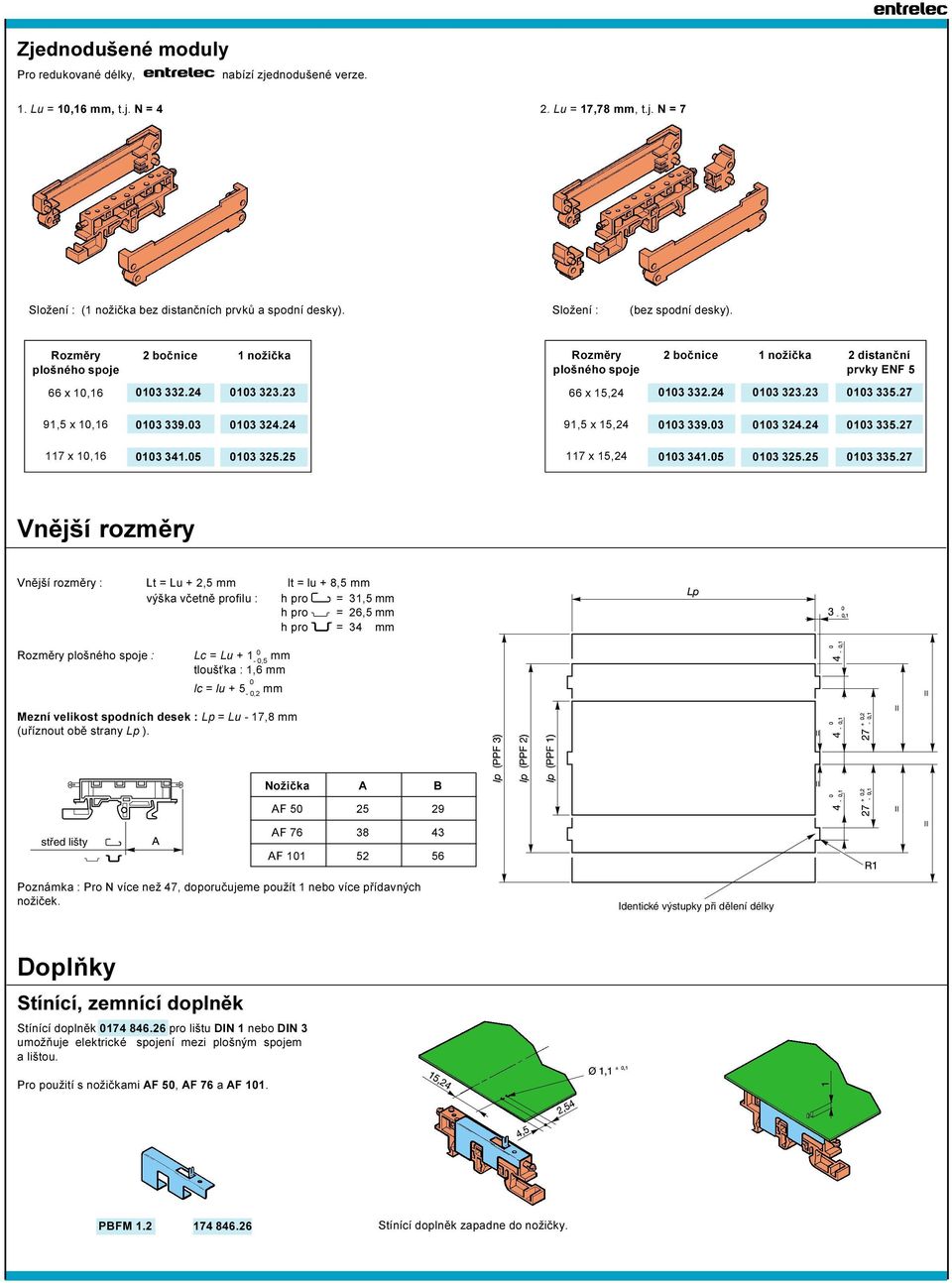

11 Zjednodušené moduly Pro redukované délky, nabízí zjednodušené verze. 1. Lu = 10,16 mm, t.j. N = 4 2. Lu = 17,78 mm, t.j. N = 7 Složení : (1 nožièka bez distanèních prvkù a spodní desky). Složení : (bez spodní desky). Rozmìry 2 boènice 1 nožièka plošného spoje 66 x 10, Rozmìry 2 boènice 1 nožièka 2 distanèní plošného spoje prvky ENF 5 66 x 15, ,5 x 10, ,5 x 15, x 10, x 15, Vnìjší rozmìry Vnìjší rozmìry : Lt = Lu + 2,5 mm lt = lu + 8,5 mm výška vèetnì profilu : h pro = 31,5 mm h pro = 26,5 mm h pro = 34 mm Rozmìry plošného spoje : 0 Lc = Lu + 1-0,5 mm tlouš ka : 1,6 mm lc = lu + 5-0,2 mm 0 Mezní velikost spodních desek : Lp = Lu - 17,8 mm (uøíznout obì strany Lp ). Nožièka A B AF střed lišty AF AF Poznámka : Pro N více než 47, doporuèujeme použít 1 nebo více pøídavných nožièek. Identické výstupky při dělení délky Doplòky Stínící, zemnící doplnìk Stínící doplnìk pro lištu DIN 1 nebo DIN 3 umožòuje elektrické spojení mezi plošným spojem a lištou. Pro použití s nožièkami AF 50, AF 76 a AF 101. PBFM Stínící doplnìk zapadne do nožièky.

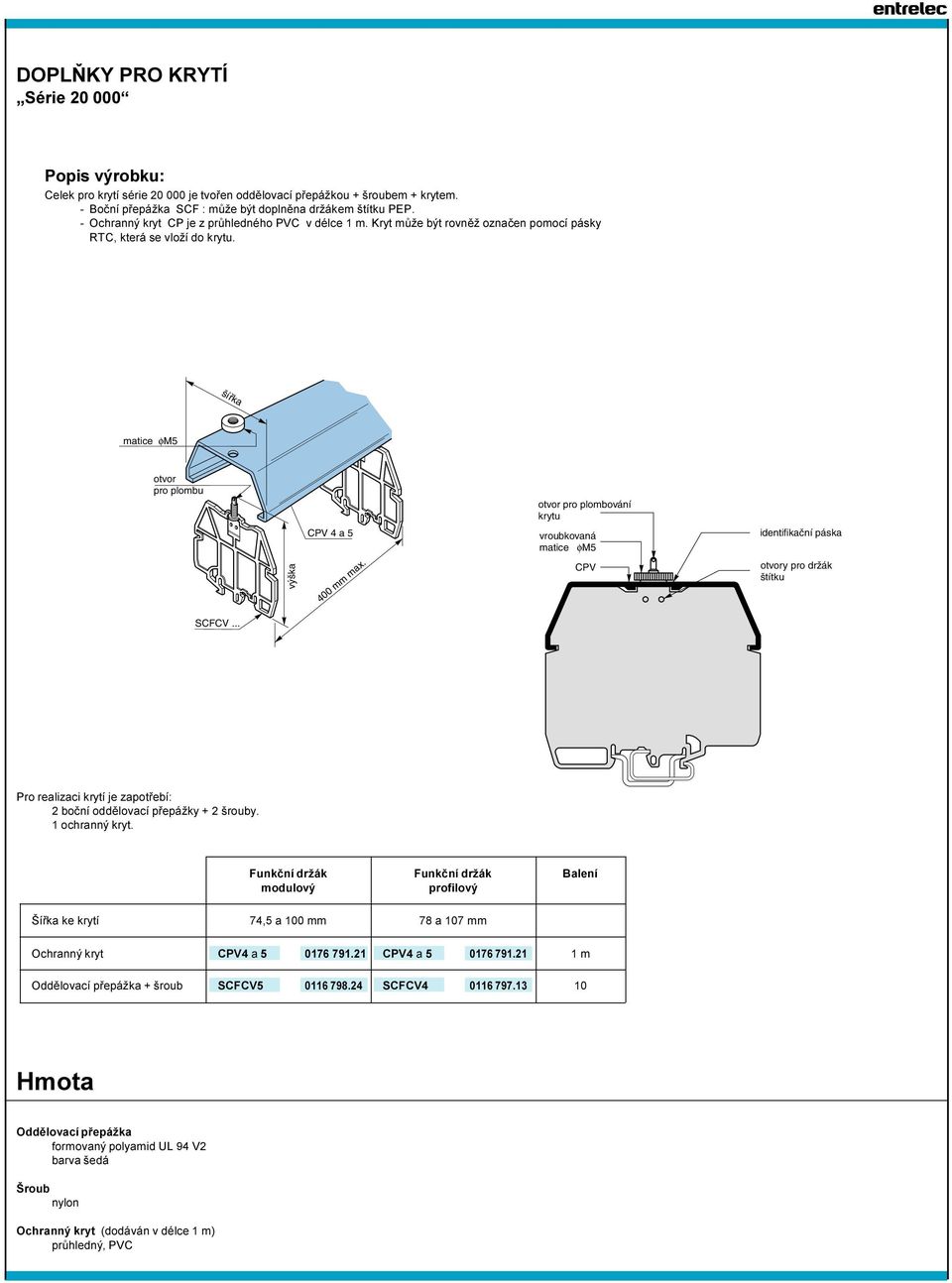

12 DOPLÒKY PRO KRYTÍ Série Popis výrobku: Celek pro krytí série je tvoøen oddìlovací pøepážkou + šroubem + krytem. - Boèní pøepážka SCF : mùže být doplnìna držákem štítku PEP. - Ochranný kryt CP je z prùhledného PVC v délce 1 m. Kryt mùže být rovnìž oznaèen pomocí pásky RTC, která se vloží do krytu. šířka matice φm5 otvor pro plombu CPV 4 a 5 otvor pro plombování krytu vroubkovaná matice φm5 identifikační páska výška 400 mm max. CPV otvory pro držák štítku SCFCV... Pro realizaci krytí je zapotøebí: 2 boèní oddìlovací pøepážky + 2 šrouby. 1 ochranný kryt. Funkèní držák Funkèní držák Balení modulový profilový Šíøka ke krytí 74,5 a 100 mm 78 a 107 mm Ochranný kryt Oddìlovací pøepážka + šroub CPV4 a CPV4 a m SCFCV SCFCV Hmota Oddìlovací pøepážka formovaný polyamid UL 94 V2 barva šedá Šroub nylon Ochranný kryt (dodáván v délce 1 m) prùhledný, PVC

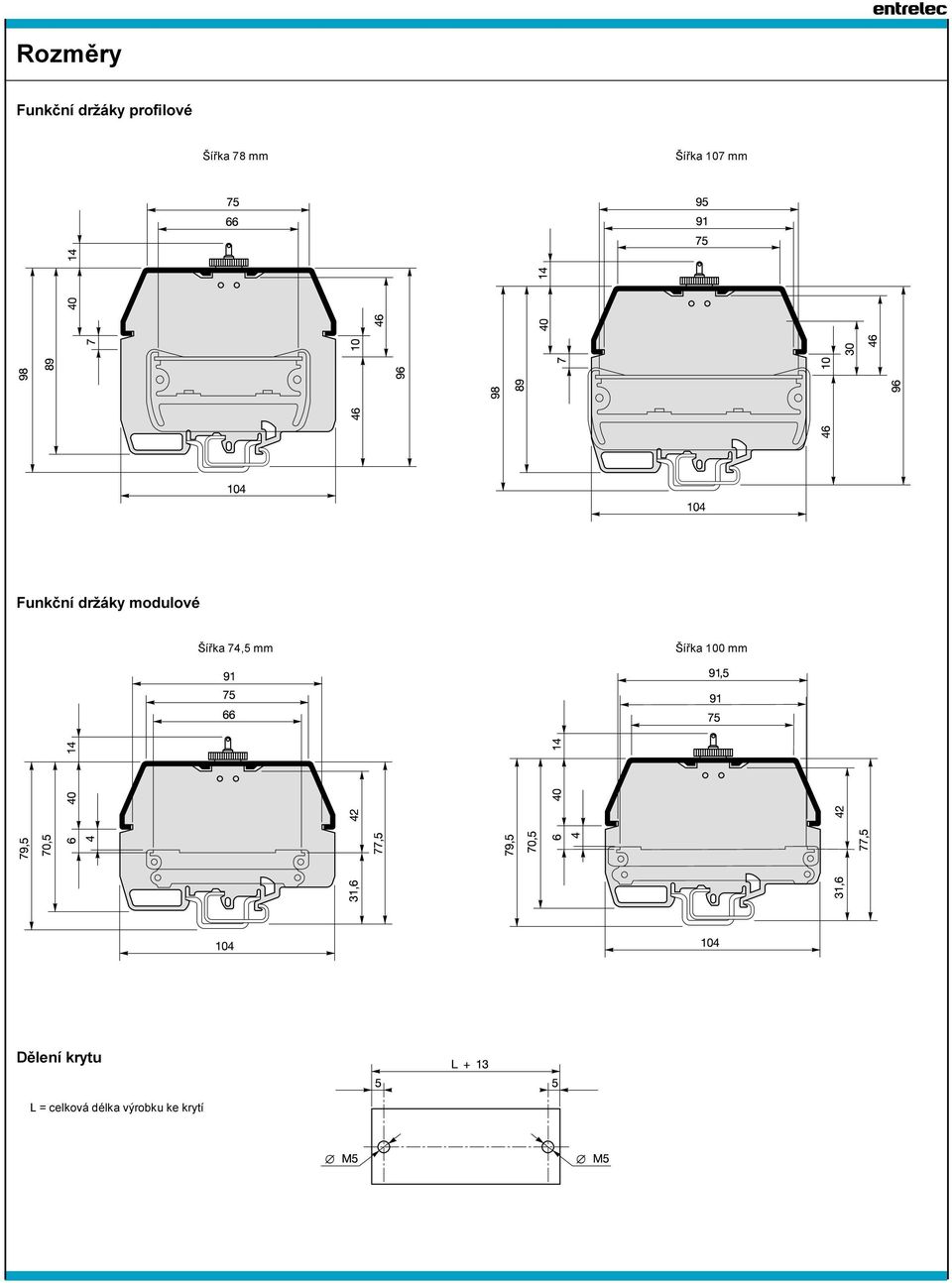

13 Rozmìry Funkèní držáky profilové Šíøka 78 mm Šíøka 107 mm Funkèní držáky modulové Šíøka 74,5 mm Šíøka 100 mm Dìlení krytu L = celková délka výrobku ke krytí
