Snímače vlhkosti / vlhkosti a teploty (hygrometrické)

Transkript

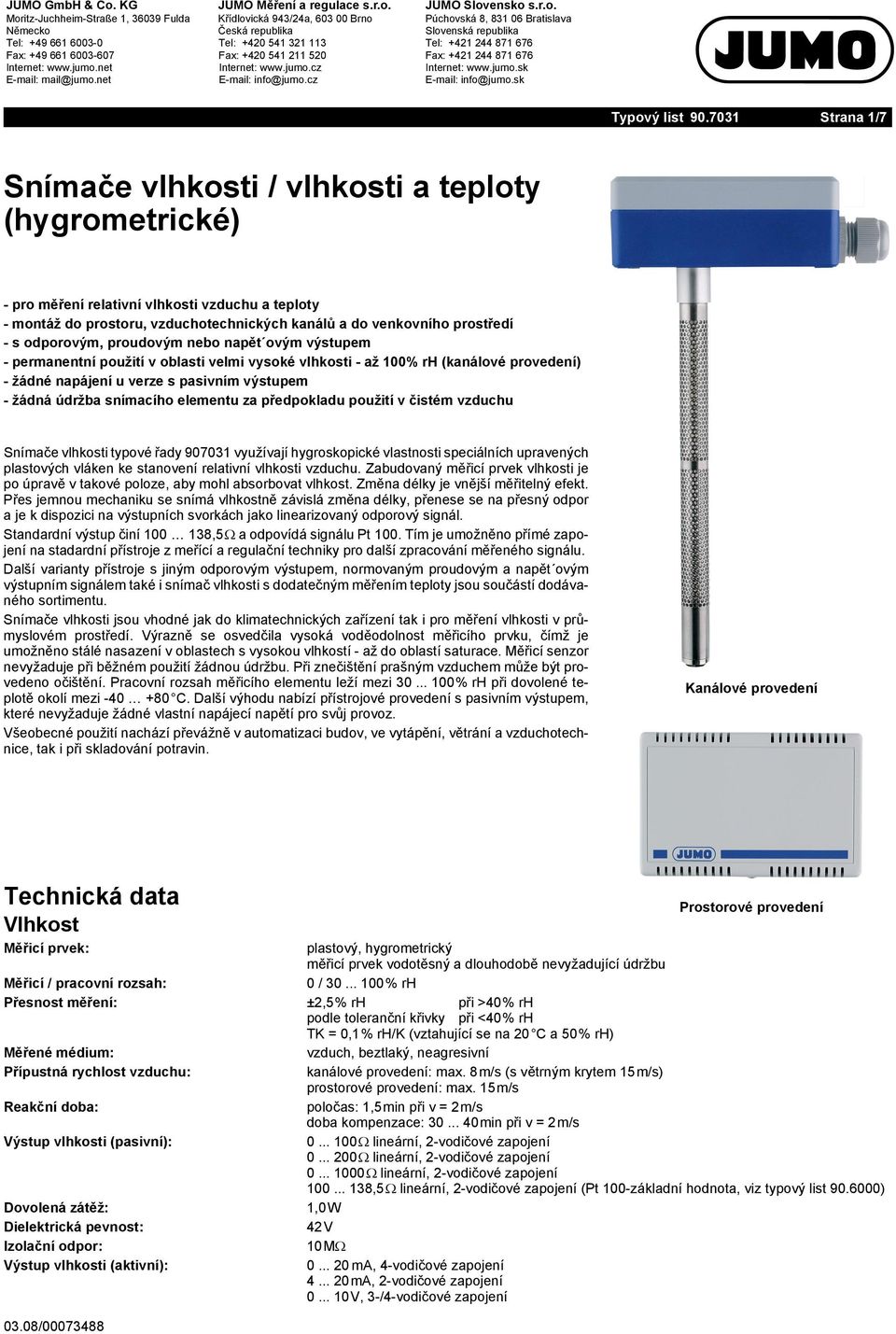

1 Typový list Strana 1/7 Snímače vlhkosti / vlhkosti a teploty (hygrometrické) - pro měření relativní vlhkosti vzduchu a teploty - montáž do prostoru, vzduchotechnických kanálů a do venkovního prostředí - s odporovým, proudovým nebo napět ovým výstupem - permanentní použití v oblasti velmi vysoké vlhkosti - až 100% rh (kanálové provedení) - žádné napájení u verze s pasivním výstupem - žádná údržba snímacího elementu za předpokladu použití v čistém vzduchu Snímače vlhkosti typové řady využívají hygroskopické vlastnosti speciálních upravených plastových vláken ke stanovení relativní vlhkosti vzduchu. Zabudovaný měřicí prvek vlhkosti je po úpravě v takové poloze, aby mohl absorbovat vlhkost. Změna délky je vnější měřitelný efekt. Přes jemnou mechaniku se snímá vlhkostně závislá změna délky, přenese se na přesný odpor a je k dispozici na výstupních svorkách jako linearizovaný odporový signál. Standardní výstup činí ,5Ω a odpovídá signálu Pt 100. Tím je umožněno přímé zapojení na stadardní přístroje z meřící a regulační techniky pro další zpracování měřeného signálu. Další varianty přístroje s jiným odporovým výstupem, normovaným proudovým a napět ovým výstupním signálem také i snímač vlhkosti s dodatečným měřením teploty jsou součástí dodávaného sortimentu. Snímače vlhkosti jsou vhodné jak do klimatechnických zařízení tak i pro měření vlhkosti v průmyslovém prostředí. Výrazně se osvedčila vysoká voděodolnost měřicího prvku, čímž je umožněno stálé nasazení v oblastech s vysokou vlhkostí - až do oblastí saturace. Měřicí senzor nevyžaduje při běžném použití žádnou údržbu. Při znečištění prašným vzduchem může být provedeno očištění. Pracovní rozsah měřicího elementu leží mezi % rh při dovolené teplotě okolí mezi C. Další výhodu nabízí přístrojové provedení s pasivním výstupem, které nevyžaduje žádné vlastní napájecí napětí pro svůj provoz. Všeobecné použití nachází převážně v automatizaci budov, ve vytápění, větrání a vzduchotechnice, tak i při skladování potravin. Kanálové provedení Technická data Vlhkost Měřicí prvek: plastový, hygrometrický měřicí prvek vodotěsný a dlouhodobě nevyžadující údržbu 0 / % rh Měřicí / pracovní rozsah: Přesnost měření: ±2,5% rh při >40% rh podle toleranční křivky při <40% rh Měřené médium: Přípustná rychlost vzduchu: Reakční doba: Výstup vlhkosti (pasivní): Dovolená zátěž: 1,0W Dielektrická pevnost: 42V Izolační odpor: 10MΩ Výstup vlhkosti (aktivní): ma, 4-vodičové zapojení mA, 2-vodičové zapojení V, 3-/4-vodičové zapojení Prostorové provedení TK = 0,1% rh/k (vztahující se na 20 C a 50% rh) vzduch, beztlaký, neagresivní kanálové provedení: max. 8m/s (s větrným krytem 15m/s) prostorové provedení: max. 15m/s poločas: 1,5min při v = 2m/s doba kompenzace: min při v = 2m/s Ω lineární, 2-vodičové zapojení Ω lineární, 2-vodičové zapojení Ω lineární, 2-vodičové zapojení ,5Ω lineární, 2-vodičové zapojení (Pt 100-základní hodnota, viz typový list )

2 Typový list Strana 2/7 Technická data Teplota Meřicí prvek: Pt 100 teplotní senzor, podle DIN EN Měřicí rozsah: kanálové provedení pasivní: C (dbejte na dovolenou teplotu okolí) kanálové provedení aktivní: C (dbejte na dovolenou teplotu okolí) prostorové provedení pasivní: C Přesnost měření: ±0,5 C Teplotní výstup (pasivní): Pt 100 Meřicí proud: 1mA (doporučeno) nebo mA, 4-vodičové zapojení proudový / napět ový signál: mA, 2-vodičové zapojení V, 3-/4-vodičové zapojení Elektrická data u aktivního provedení s převodníkem Napájecí napětí: V DC také 24V AC ±10% (u výstupu V) Zátěž: max. 500Ω u proudové zátěže Odpor zátěže: min. 10kΩ u napět ového výstupu Vlastní spotřeba: 5mA pro měřicí rozsah, 10mA pro AC verzi Odchylka od linearity: <0,5% u výstupu teploty Výstupní signály: mA; mA; V Elektromagnetická kompatibilita: EN Konstrukce Kryt: kanálové provedení: ABS-plast s příslušnou ocelovou měřicí sondou prostorové provední: ABS-plast Kabelové průchodky: kanálové provedení: přes šroubení M 20x1,5 prostorové provedení: přes vestavnou krabici pod omítku Připojovací svorky: pro průřezy vodičů do 0,5mm 2 Ochranné krytí: kanálové provedení: IP 64 prostorové provedení: IP 20 Okolní teplota: Vestavná poloha: Hmotnost: kanálové provedení: na kryt C, na měřicí sondu C prostorové provedení: C senzor svisle dolů nebo vodorovně. Upevnění přímo přes otvory v krytu nebo volitelně přes upevňovací přírubu. U prostorového provedení je poloha libovolná, zejména jsou-li větrací kanály umístěny příčně k proudění vzduchu. kanálové provedení: cca 400g prostorové provedení: cca 200g

3 Typový list Strana 3/7 Pokyny k údržbě Měřicí prvek vlhkosti Hygrometrický měřicí prvek je v normálním čistém proudícím vzduchu bezúdržbový. Agresivní média a prvky obsahující roztoky mohou ale podle druhu a koncentrace způsobit chybné měření a jeho následný výpadek. Jako u téměř všech vlhkostních senzorů může jakýkoliv nános nakonec vytvořit voděodolný povlak na měřicím senzoru a ten je pak náchylný ke zničení, např. vlhčící prostředky z pryskyřice, laku a substance kouře. Zamezte také přímému slunečnímu svitu. Toleranční křivka vlhkosti Prostorové provedení Čištění a justování měřícího prvku je možné pouze při výrobě. Kanálové provedení Odolnost proti kapalinám speciálního měřícího prvku umožňuje očištění ve vodě. Nesmí být použita žádná silná rozpouštědla. Při používání jemných čištících prostředků je možné měřící prvek později důkladně očistit. Čistit se smí pouze plastový měřicí senzor a ocelová ochranná jímka ve vodě, avšak nikoli hlavice přístroje. Skoková odezva Polyga Reakce Polyga -měřicího prvku Kalibrace Pomocí speciální funkce pro zjištění opotřebení mají měřicí prvky vlhkosti dobrou dlouhodobou stabilitu. Regenerace známá z vlasových prvků přístroje není požadována. Výrobně je snímač kalibrován při 23 C pokojové teplotě a 50% rh. Přenastavení (pouze u kanálového provedení) může být provedeno kontrolním senzorem dodávaným jako příslušenství. Dále snímač indikuje 100% rh vlhkost, pokud je měřicí prvek zvlhčený vodou. Je-li požadováno dodatečné justování, tak může být provedeno jemným točením nastavitelného šroubu na špičce ochranné jímky. Berte v úvahu, že velmi malá změna nastavitelným šroubem v případě mokrého měřicího prvku způsobí docela velkou změnu při kalibraci ve stejném rozsahu sondy za sucha. Sušení Senzor vlhkosti nesmí být po očištění sušen teplým nebo horkým vzduchem, případně použitím fénu. Upozornění Zásahem do vnitřních dílů přístroje zaniká poskytnutí záruky.

4 Typový list Strana 4/7 Rozměry Prostorové provedení Kanálové provedení Příslušenství Držák na stěnu Ochr. armatura pro vnější montáž (před sluncem a deštěm) Ochranná armatura pro vnitřní a vnější montáž (větrný kryt)

5 Typový list Strana 5/7 Plán zapojení Plán zapojení pro pasivní snímač s odporovým výstupem Plán zapojení pro aktivní snímač, napájecí napětí V DC (24V AC pouze u výstupu V DC) Základní schéma 2-vodičového zapojení mA

6 Typový list Strana 6/7 Objednávací klíč: Snímač vlhkosti / vlhkosti a teploty (hygrometrický) (1) Základní provedení /10 Snímač vlhkosti a teploty; prostorové provedení (pasivní) /20 Snímač vlhkosti a teploty; kanálové provedení (pasivní) /30 Snímač vlhkosti a teploty; kanálové provedení (aktivní) /50 Snímač vlhkosti a teploty; kanálové provedení (Ex i)*** (2) Snímač vlhkosti / vlhkosti a teploty x x x x 1 vlhkost x 2 vlhkost a teplota x x x 3 vlhkost a teplota (pasivní) (3) Měřicí rozsah* x % rh / C x % rh / C x % rh / C x % rh / C x % rh / C x x x 99 jiný měřicí rozsah na dotaz (4) Výstupní signály (vlhkost / teplota)** x x Ω (2-pól. výstup, lineární) / Pt 100 (pasivní) x x Ω (2-pól. výstup, lineární) / Pt 100 (pasivní) x x x Ω (2-pól. výstup, lineární) / Pt 100 (pasivní) x x x ,5Ω (2-pól. výstup, lineární) / Pt 100 (pasivní) x mA / mA x mA / mA x V DC / V DC x x x 999 jiný typ výstupu (na dotaz) (5) Typové doplňky x x x x 000 bez typových doplňků x x x 764 držák na stěnu (nástěnný držák na stěnu) x x x 797 větrný kryt (pro vnitřní a vnější montáž) x x x 798 ochrana proti slunečnímu záření a dešti (vnější montáž) x x x 799 upevňovací příruba (není nutná) (1) (2) (3) (4) (5) Objednávkový klíč /,... Příklad objednávky / / Typové doplňky uvést za sebou a oddělit jednotlivě čárkami. * Dbejte prosím na pracovní rozsah vlhkosti a max. přípustnou teplotu okolí (viz technická data). ** Při výběru (2) typový klíč 1 vlhkost odpadá u výběru (4) druhý výstupní signál. *** Senzor smí být používán pouze v jiskrově bezpečném proudovém obovodu. Dbejte na to, aby byly nasazeny pouze schválené bezpečnostní bariéry, převodníky a přístroje do prostředí s nebezpečím výbuchu! Upozornění: Pasivní sít ové zdroje pro převodníky (ne pro typ /50) jsou obsaženy v typovém listě ( ). Doporučení sít ové zdroje: typ TN-22/02, 055 (1-kanálový) a TN-67/02, 055 (4-kanálový) Skladová provedení: (1) (2) (3) (4) (5) Objednací číslo / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

7 Typový list Strana 7/7 Objednávací klíč: příslušenství (1) Základní provedení /90 Závěsný stativ pro kanálové provedení /91 Ochranná jímka pro kanálové provedení /92 Upevňovací příruba pro kanálové provedení /93 Vlhkostní - kontrolní senzor (2) Držák pro kanálové provedení x 764 držák na stěnu (plastový černý) (2) Ochranná armatura pro kanálové provedení x 797 větrný kryt (pro vnitřní a vnější montáž) x 798 kryt proti slunci a dešti (vnější montáž) (2) Upevňovací příruba pro kanálové provedení x 799 oválná upevňovací příruba (ocel, pozinkovaná v žáru) (2) Typové doplňky x % rh chlorid hořečnatý x % rh dusičnan hořečnatý x % rh chlorid sodný (1) (2) Objednávkový klíč - Příklad objednávky / Skladová provedení: (1) (2) Objednací číslo / / / / / / / / / / / / / /
