1 C Z Technická zpráva (revize: 0) Stavba: Objekt: Objekt č.3 V lázních 3, Praha 9 - Malá Chuchle Rekonstrukce objektů IVP ČZU Část: Stupeň: F1.2 Stavebně-konstrukční DPS Vypracoval: Marcel Vojanec Datum: Celkem stran: 17 Příloha: Bane spol. s r.o, Kozácká 5, Praha 10 tel.: fax: bane92@centrum.cz

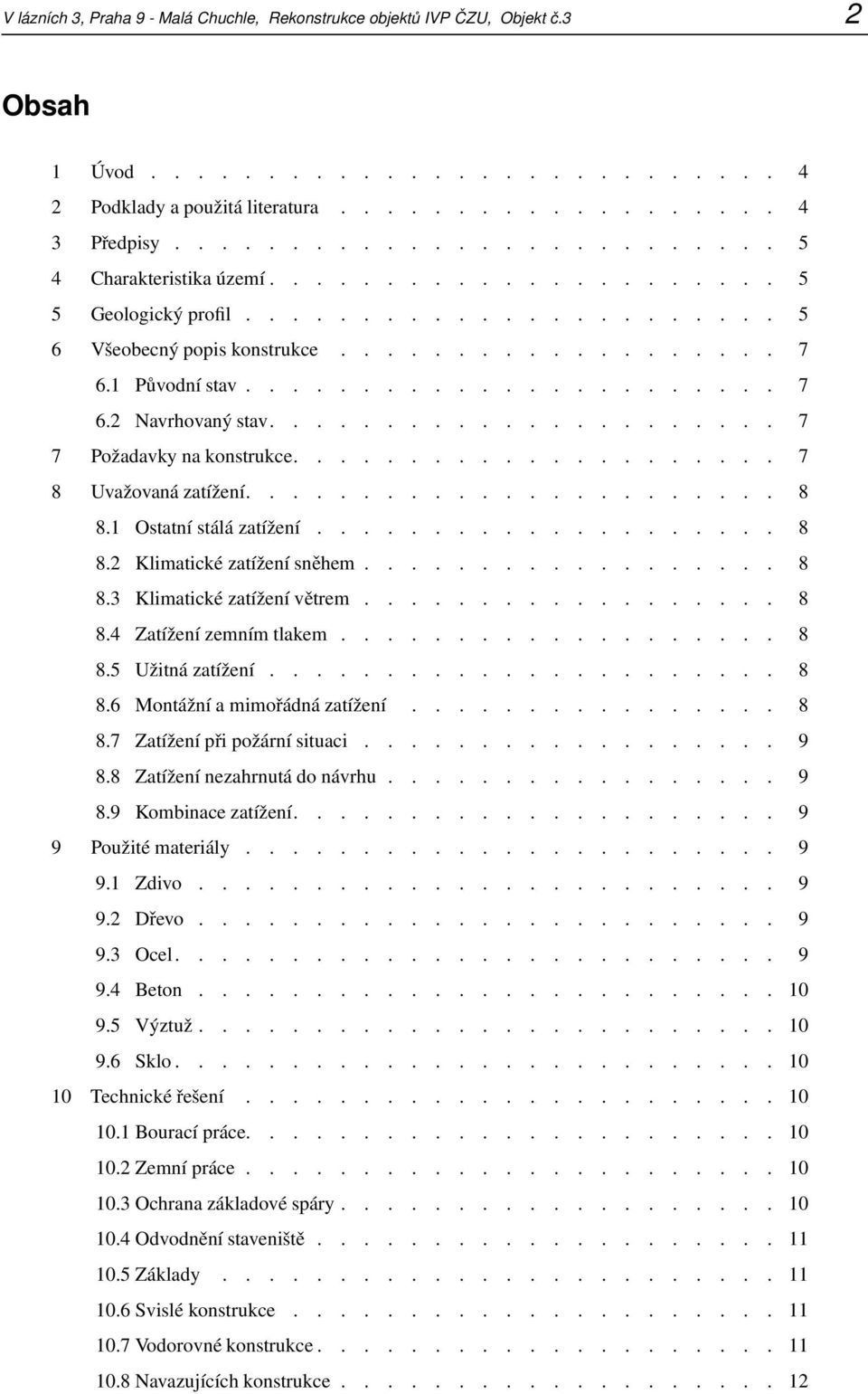

2 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č.3 2 Obsah 1 Úvod Podklady a použitá literatura Předpisy Charakteristika území Geologický profil Všeobecný popis konstrukce Původní stav Navrhovaný stav Požadavky na konstrukce Uvažovaná zatížení Ostatní stálá zatížení Klimatické zatížení sněhem Klimatické zatížení větrem Zatížení zemním tlakem Užitná zatížení Montážní a mimořádná zatížení Zatížení při požární situaci Zatížení nezahrnutá do návrhu Kombinace zatížení Použité materiály Zdivo Dřevo Ocel Beton Výztuž Sklo Technické řešení Bourací práce Zemní práce Ochrana základové spáry Odvodnění staveniště Základy Svislé konstrukce Vodorovné konstrukce Navazujících konstrukce

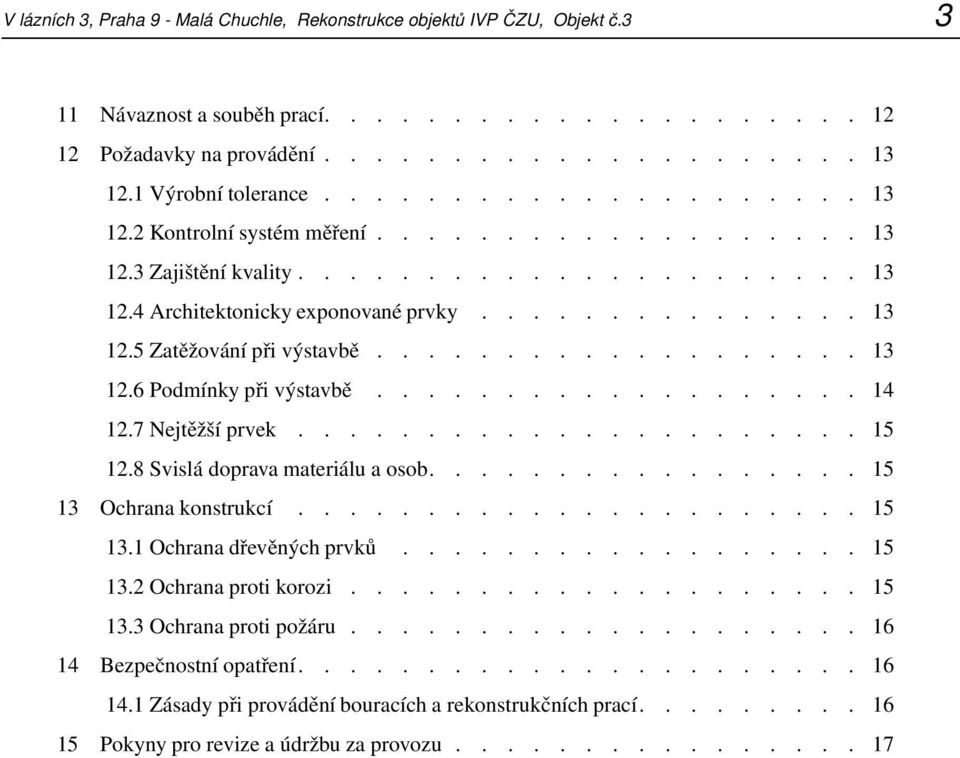

3 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č Návaznost a souběh prací Požadavky na provádění Výrobní tolerance Kontrolní systém měření Zajištění kvality Architektonicky exponované prvky Zatěžování při výstavbě Podmínky při výstavbě Nejtěžší prvek Svislá doprava materiálu a osob Ochrana konstrukcí Ochrana dřevěných prvků Ochrana proti korozi Ochrana proti požáru Bezpečnostní opatření Zásady při provádění bouracích a rekonstrukčních prací Pokyny pro revize a údržbu za provozu

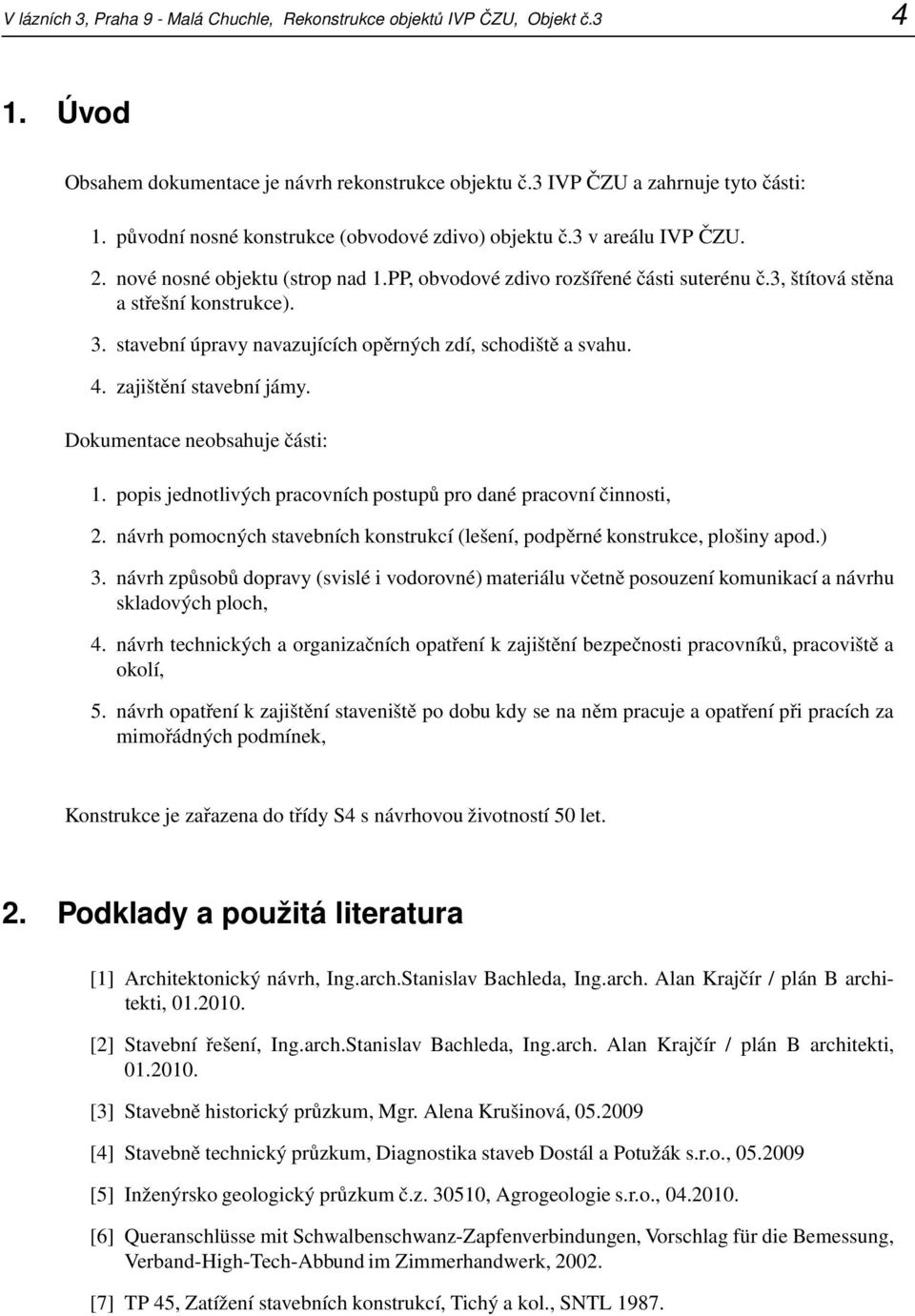

4 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č Úvod Obsahem dokumentace je návrh rekonstrukce objektu č.3 IVP ČZU a zahrnuje tyto části: 1. původní nosné konstrukce (obvodové zdivo) objektu č.3 v areálu IVP ČZU. 2. nové nosné objektu (strop nad 1.PP, obvodové zdivo rozšířené části suterénu č.3, štítová stěna a střešní konstrukce). 3. stavební úpravy navazujících opěrných zdí, schodiště a svahu. 4. zajištění stavební jámy. Dokumentace neobsahuje části: 1. popis jednotlivých pracovních postupů pro dané pracovní činnosti, 2. návrh pomocných stavebních konstrukcí (lešení, podpěrné konstrukce, plošiny apod.) 3. návrh způsobů dopravy (svislé i vodorovné) materiálu včetně posouzení komunikací a návrhu skladových ploch, 4. návrh technických a organizačních opatření k zajištění bezpečnosti pracovníků, pracoviště a okolí, 5. návrh opatření k zajištění staveniště po dobu kdy se na něm pracuje a opatření při pracích za mimořádných podmínek, Konstrukce je zařazena do třídy S4 s návrhovou životností 50 let. 2. Podklady a použitá literatura [1] Architektonický návrh, Ing.arch.Stanislav Bachleda, Ing.arch. Alan Krajčír / plán B architekti, [2] Stavební řešení, Ing.arch.Stanislav Bachleda, Ing.arch. Alan Krajčír / plán B architekti, [3] Stavebně historický průzkum, Mgr. Alena Krušinová, [4] Stavebně technický průzkum, Diagnostika staveb Dostál a Potužák s.r.o., [5] Inženýrsko geologický průzkum č.z , Agrogeologie s.r.o., [6] Queranschlüsse mit Schwalbenschwanz-Zapfenverbindungen, Vorschlag für die Bemessung, Verband-High-Tech-Abbund im Zimmerhandwerk, [7] TP 45, Zatížení stavebních konstrukcí, Tichý a kol., SNTL 1987.

5 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č Předpisy [N1] [N2] [N3] [N4] [N5] [N6] [N7] [N8] [N9] EN 1991 Zatížení stavebních konstrukcí, EN 1992 Navrhování betonových konstrukcí, EN 1993 Navrhování ocelových konstrukcí, EN 1995 Navrhování dřevěných konstrukcí, EN 1996 Navrhování zděných konstrukcí, EN 1997 Navrhování geotechnických konstrukcí, ČSN Provádění a kontrola betonových konstrukcí, ČSN Ocelové konstrukce, Směrnice pro kotvení ocelových konstrukcí, ISO 2553 Symboly pro svařování, [N10] ČSN Tesařské práce stavební, [N11] ČSN Ocelové konstrukce, Směrnice pro kotvení ocelových konstrukcí. [N12] ČSN Kontrola přesnosti. [N13] Vyhláška č.13/1977 Sb. MZ ČSR, O ochraně zdraví před nepříznivými účinky hluku a vibrací. [N14] Hygienický předpis č. 41, sv.37/1977, Nejvyšší přípustné hodnoty hluku a vibrací. [N15] Nařízení vlády č. 148/2006 Sb. O ochraně zdraví před nepříznivými účinky hluku a vibrací. [N20] EN 1520 Navrhování konstrukcí z lehkého betonu z pórovitého kameniva. [N21] ČSN Navrhování konstrukcí z lehkého betonu z pórovitého kameniva. 4. Charakteristika území Stavební parcela je situována podél ve dvou výškových úrovních převážně rovinatého pozemku, který přiléhá ke strmému zalesněnému svahu. Pozemek je přibližně z jedné čtvrtiny zastavěn objekty institutu. V těsném sousedství objektu č. 3 je vzrostlá náletová zeleň. V okolí je v odstupu výstavba obdobných domů se dvěma nadzemními podlažími a podkrovím. Přístup na staveniště je možný pouze po nezpevněné komunikaci a rostlém terénu vlastníka parcely. 5. Geologický profil Dle geologického průzkumu [5] byly vyhotoveny dvě kopané sondy K1, K2 a maloprofilový vrt V3:

6 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č.3 6 Tabulka 1: Kopaná sonda K1 - štítová zed h (m) popis Ic/Id ČSN ČSN ,0 0,3 cihelné zdivo štítové zdi ,3 0,45 základ rozšířený o 5 cm vrstvy ostře pálených cihel skládaných na vápennou maltu 0,45 0,8 šedá, rozložená jílová břidlice pevná F6/CI 2. 0,8 1,3 dtto - drobně kamenitě - R5 3. rozpadavá šedohnědá, tence až lupenitě vrstevnatá břidlice, jednotlivé úlomky lze škrábat nehtem, obtížně se rozlamují 1,3 1,5 dtto - drobně kamenitě rozpadavá - R Poznámka Tabulka 2: Kopaná sonda K2 - před podélnou zadní zdí, zvýšená část h (m) popis Ic/Id ČSN ČSN Poznámka 0,0 0,7 základové zdivo z rovnaného kamene prokládané cihlami bez malty 0,7 1,1 hnědá, šedohnědá rozložená břidlice s drobnými úlomky, které se dají roztírat na jíl 1,1 1,5 šedohnědá kamenitě rozpadavá, silně zvětralá prachová břidlice, úlomky se dají lámat rukou pevná F6/CI 2. - R5 3. Tabulka 3: Ruční vrt V3- za podélnou zadní zdí, zvýšená část h (m) popis Ic/Id ČSN ČSN ,0 0,1 hnědá humózní hlína s rostlinnými zbytky 0,1 0,9 hnědá, jílovitá hlína s velkým množstvím drobných úlomků 0,9 1,3 kamenitá břidlicová sut s hlinitou výplní 1,3 1,5 silně zvětralá rozložená břidlice tuhá F5/ML 2. tuhá F6/CI až F2/CG 2. pevná G4/GM 2. pevná F6 2. Poznámka Ustálená hladina pozemní vody nebyla zastižena.

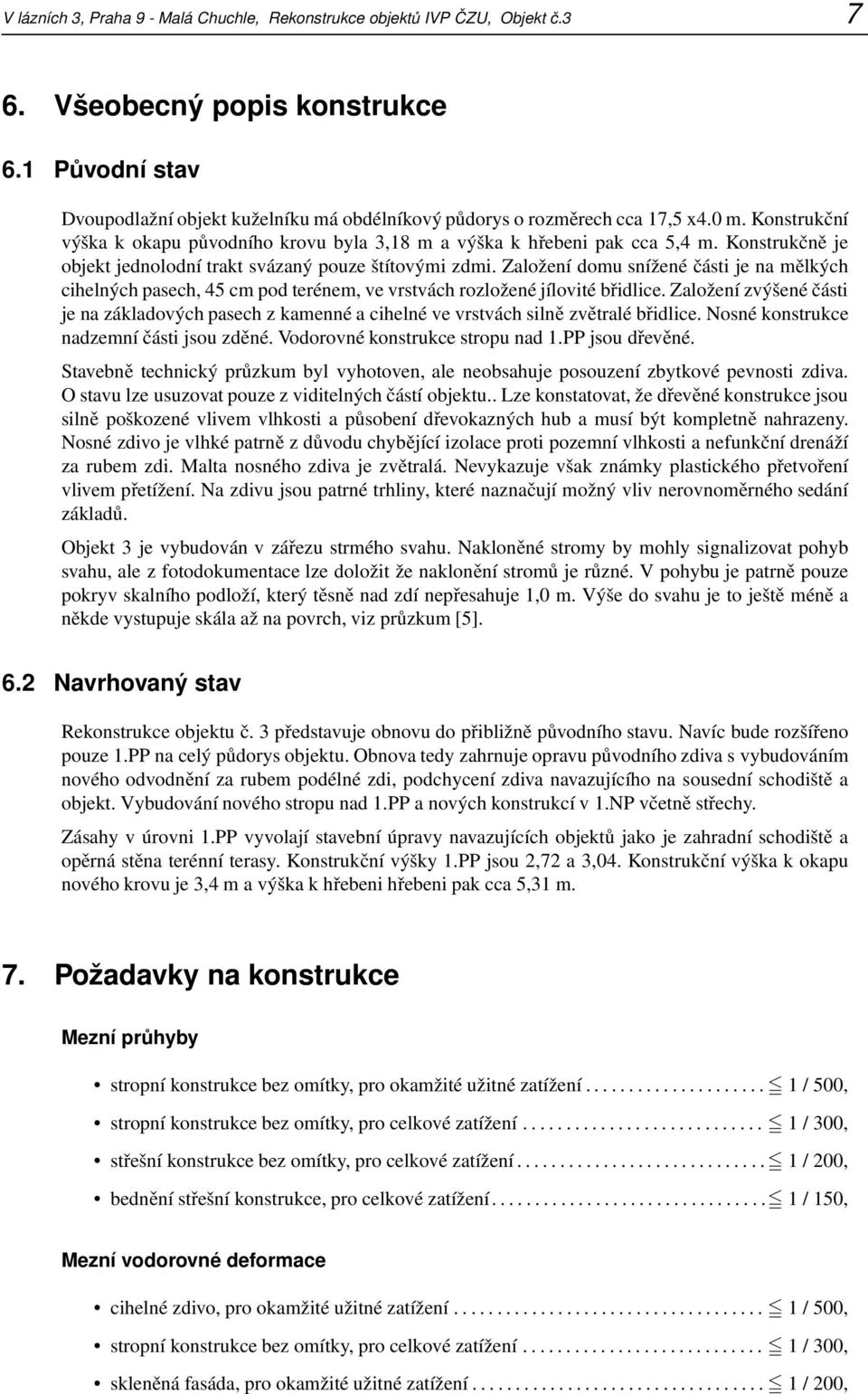

7 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č Všeobecný popis konstrukce 6.1 Původní stav Dvoupodlažní objekt kuželníku má obdélníkový půdorys o rozměrech cca 17,5 x4.0 m. Konstrukční výška k okapu původního krovu byla 3,18 m a výška k hřebeni pak cca 5,4 m. Konstrukčně je objekt jednolodní trakt svázaný pouze štítovými zdmi. Založení domu snížené části je na mělkých cihelných pasech, 45 cm pod terénem, ve vrstvách rozložené jílovité břidlice. Založení zvýšené části je na základových pasech z kamenné a cihelné ve vrstvách silně zvětralé břidlice. Nosné konstrukce nadzemní části jsou zděné. Vodorovné konstrukce stropu nad 1.PP jsou dřevěné. Stavebně technický průzkum byl vyhotoven, ale neobsahuje posouzení zbytkové pevnosti zdiva. O stavu lze usuzovat pouze z viditelných částí objektu.. Lze konstatovat, že dřevěné konstrukce jsou silně poškozené vlivem vlhkosti a působení dřevokazných hub a musí být kompletně nahrazeny. Nosné zdivo je vlhké patrně z důvodu chybějící izolace proti pozemní vlhkosti a nefunkční drenáží za rubem zdi. Malta nosného zdiva je zvětralá. Nevykazuje však známky plastického přetvoření vlivem přetížení. Na zdivu jsou patrné trhliny, které naznačují možný vliv nerovnoměrného sedání základů. Objekt 3 je vybudován v zářezu strmého svahu. Nakloněné stromy by mohly signalizovat pohyb svahu, ale z fotodokumentace lze doložit že naklonění stromů je různé. V pohybu je patrně pouze pokryv skalního podloží, který těsně nad zdí nepřesahuje 1,0 m. Výše do svahu je to ještě méně a někde vystupuje skála až na povrch, viz průzkum [5]. 6.2 Navrhovaný stav Rekonstrukce objektu č. 3 představuje obnovu do přibližně původního stavu. Navíc bude rozšířeno pouze 1.PP na celý půdorys objektu. Obnova tedy zahrnuje opravu původního zdiva s vybudováním nového odvodnění za rubem podélné zdi, podchycení zdiva navazujícího na sousední schodiště a objekt. Vybudování nového stropu nad 1.PP a nových konstrukcí v 1.NP včetně střechy. Zásahy v úrovni 1.PP vyvolají stavební úpravy navazujících objektů jako je zahradní schodiště a opěrná stěna terénní terasy. Konstrukční výšky 1.PP jsou 2,72 a 3,04. Konstrukční výška k okapu nového krovu je 3,4 m a výška k hřebeni hřebeni pak cca 5,31 m. 7. Požadavky na konstrukce Mezní průhyby stropní konstrukce bez omítky, pro okamžité užitné zatížení / 500, stropní konstrukce bez omítky, pro celkové zatížení / 300, střešní konstrukce bez omítky, pro celkové zatížení / 200, bednění střešní konstrukce, pro celkové zatížení / 150, Mezní vodorovné deformace cihelné zdivo, pro okamžité užitné zatížení / 500, stropní konstrukce bez omítky, pro celkové zatížení / 300, skleněná fasáda, pro okamžité užitné zatížení / 200,

8 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č.3 8 Nejnižší vlastní frekvence stropní konstrukce f 1, f Hz 5 Hz, Maximální sedání stavby max. celkové rovnoměrné sedání základů pro cihelné stavby cm, max. rozdíly v sedání základů pro cihelné stavby cm, 8. Uvažovaná zatížení Kromě vlastní tíhy použitých stavebních materiálů je při návrhu a posouzení uvažováno s těmito zatíženími a jejich charakteristickými hodnotami: 8.1 Ostatní stálá zatížení vypalovací pec v 1.PP ,0 kn, 8.2 Klimatické zatížení sněhem charakteristická tíha sněhu na zemi pro oblast I ,70 kn/m 2, 8.3 Klimatické zatížení větrem základní rychlost větru pro oblast III (h 10 m) ,45 m/s, 8.4 Zatížení zemním tlakem zemní tlak v klidu s obdélníkovým průběhem pro nesoudržné zeminy (zásyp), bez redukcí v krajích ,2 kn/bm, 8.5 Užitná zatížení podlaha 1.NP.... 2,0 kn/m 2, nebo v pruhu šíře 60 cm u stěn 3,0 kn/m 2 a 1,0 kn/m 2 v ostatní ploše, střecha ,75 kn/m 2, 8.6 Montážní a mimořádná zatížení náhradní rovnoměrné zatížení při montáži ,5 kn/m 2,

9 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č Zatížení při požární situaci Požadované požární odolnosti konstrukcí REI T N ( o C) Poznámka 1.PP NP Zatížení nezahrnutá do návrhu nerovnoměrné přetvoření základové půdy. vliv přetvoření od nerovnoměrného ohřátí topologie navržených konstrukcí umožnila vynechat posouzení na kombinace zatížení ověřující ztrátu statické rovnováhy. 8.9 Kombinace zatížení V trvalé, dočasné a požární návrhové situaci jsou uvažovány kombinace s koeficienty dle národních předpisů EN tedy 1, 1,2 a 1,4. Jednotlivé kombinace jsou vždy uvedeny ve statickém výpočtu u příslušné navrhované konstrukce. Vnitřní síly, které vstupují do posudku požární situace jsou stanoveny pro čas t = 0 a tyto účinky jsou zjednodušeně považovány stálé po celou dobu požárního namáhání. 9. Použité materiály 9.1 Zdivo Nové P8 M5. Betonové cihly Šalovací tvárnice vibrolisovaný beton C 25/ Dřevo masiv M10 (C22) KVH, DUO/TRIO M16 (C24) (modřín sibiřský, max vlhkost 18%) 9.3 Ocel Zabetonované a montážní dílce S235JRG1 a S235JRG2 dle ČSN EN A1, jiné značení: ocel a dle ČSN EN , dle ČSN dle ČSN Dílenské a montážní elektrody EB 121.

10 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č Beton Podkladní betony C12/15 - X0 - Cl 0,20 -D max 22 - S2. Základové desky, věnce c20/25 - XC4 - XF3 - Cl 0,20 -D_max 22 - S2 Stropní deska LC25/28 - X0 - Cl 0,20 -D max 8 - S3. Šalovací tvárnice C20/25 - X0 - Cl 0,20 -D_max 16 - S3 9.5 Výztuž Vázaná (V) Svařované sítě (R) Pomocná (E) 9.6 Sklo Zábradlí Bezpečnostní 44.1 Podlaha Pochozí , úprava pochozí vrstvy viz stavební část 10. Technické řešení 10.1 Bourací práce Rozsah bouracích prací zahrnuje zadní a štítové stěny na úroveň okapu střechy, podlahové konstrukce ve zvýšené i nižší části a dělící - opěrnou vnitřní stěnu, a levé křídlo schodiště, schema viz výkres S.04. Postup při bourání je popsán dále v odstavcích Návaznost a souběh prací a Bezpečnostní opatření Zemní práce Terén v rozsahu zastavěné plochy domu se srovná na úroveň spodní hrany podkladního betonu na kótu -3,06. Vně stavby v rozsahu nově budovaného suterénu podél zadní zdi se terén nejprve obnaží na vrstvy skalního podloží, 1,0-1,5 m v šířce cca 1,5 m. Obnažené vrstvy skalního podloží se podle skutečného stavu zajistí nástřikem hubeného betonu se sítí. Pokryvné vrstvy se zajistí pažením proti sesutí do budoucího výkupu. Z úrovně -3,06 se vykopou, po podchycení původního zdiva, nepažené rýhy pro nové suterénní zdivo na kótu -3,56. V rohu stavby pak jímka na úroveň -4,21. Vně stavby v rozsahu nově budovaného suterénu podél přední zdi se vykope svahovaná jáma na úroveň -3, Ochrana základové spáry Nerovnosti základové spáry pasů, kaverny a výlomy se začistí pouze podkladním betonem tl. 5 cm. Obnažené stěny skalního podloží ve výkopu se podle zvětrání ochrání nástřikem hubeného betonu se sítí. Ochrana základové spáry bude upravena podle skutečného stavu podloží.

11 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č Odvodnění staveniště Povrchová voda bude svahováním základové spáry svedena do prohlubně-dočasné jímky v obrysu stavby odkud bude čerpána. Po vyzdění obvodových zdí bude voda za zadní stěnou vedena ve spádu mimo obrys stavby Základy Původní stěny budou podezděny zdivem z betonových cihel. Podezdění bude po vystřídaných záběrech délky max 1,2 m. Délka záběru bude upravena podle skutečného stavu podezdívané konstrukce. Nové stěny z prolévaných tvárnic budou mít stejné i základy. Podlaha 1.PP a jímky je na železobetonové desce tl. 15 cm s horní hranou na kótě -2,86, resp -4,01. Deska je oddělena separací z geotextilie 500gm 2 od vrstvy podkladního betonu. Vyztužena je ze svařovaných sítí KY49 (8x8-100x100) Svislé konstrukce Původní cihelné stěny Původní cihelné zdivo bude opraveno, spáry s degradovanoumaltou budou proškrábnuty do hloubky min. 3 cm a přemaltovány cementovou maltou M5. Poškozené cihly budou vyměněny. Ve stěně v ose 3 budou vytvořeny odvětrávané kapsy pro uložení stropních trámů. Pokud ve stavební části není uvedeno jinak zdivo bude zdivo chemicky ošetřeno Savem. V ose 1 jsou do stěn vyříznuty niky jejichž nadpraží je zajištěno úhelníkem L60.6. Nové stěny Nové zdivo v 1.PP bude z plně zmonolitněných šalovacích tvárnic. Vodorovná výztuž bude 2ØV8 a svislá 2ØV8 v každé tvárnici. Zálivka betonovou směsí je vždy maximálně po 4 vrstvách tvárnic. Nové cihelné zdivo v ose 1 od kóty cca +3,43 do úrovně +5,21. Bude z cihel kvality P8 M5. Koruna zdi bude ztužena železobetonovým věncem 30x25 betonovaným mezi keramické věncovky. Dřevěné sloupy Dřevěné sloupy v ose 3 v osových vzdálenostech cca 1,32 m jsou 12x24. Sloupy jsou uloženy kyvně. Mezi osami A-B na krakorcích stropních trámů, mezi osami B-D na koruně suterénní zdi. Nadpraží sloupů tvoří okapová vaznice profilů 12/ Vodorovné konstrukce Strop nad 1.PP Strop nad 1.PP ve dvou úrovních -0,04 a +0,28 je železobetonový s dřevěnými trámy. Dřevěné stropní trámy 12x24 jsou kladeny v osových vzdálenostech 1,32 m. V ose 1 jsou pomocí zapuštěné ocelové botky K1 a čtveřice kotev kotveny k původnímu nebo novému zdivu. V ose 2 mezi osami A-B jsou trámy položeny na dubové podložce umístěné v kapse zdiva a krakorcovitě přesahují stěnu až k ose 3. V ose 3 mezi osami B-D jsou trámy pomocí zapuštěné ocelové botky K2 a dvojice kotev kotveny k novému zdivu. V propojení mezi změnou úrovní jsou trámy kladeny ve dvou úrovních a navzájem spojeny svorníkem se záchytkou po 50 cm.

12 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č.3 12 Na trámy je vybetonována železobetonová deska tl. 8 cm z LB 25/28 do ztraceného bednění TR40/160 tl mm. Trapézový plech je k dřevěným trámům připevněn vrutem se šestihrannou hlavou Ø10 v každé třetí vlně. V podlaze jsou vynechány dva otvory, které jsou překryty pochozím vrstveným bezpečnostním sklem Stratobel min třídy 1B1 s protiskluzovou úpravou. Okraje trapézového plechu jsou lemovány profilem L90.8 nebo P Propojení mezi úrovněmi je pomocí rampy u zadní stěny a lomem v ose B. Dolní výztuž je vázaná ØV 12 v každé vlně, horní výztuž je ze svařovaných sítí Q131 (5x5-150x150). Krov Krokve pultové střechy 12x20 jsou v osových vzdálenostech 1,32 m ose 1 jsou pomocí zapuštěné ocelové botky K1 a dvojice kotev kotveny k železobetonovému věnci v koruně zdi. V ose 1 jsou krokve kloubově spojeny se sloupy pomocí zapuštěného dílce K3. Uprostřed rozpětí je na pultovou střechu nasazen vikýř. nosnou konstrukci tvoří vodící fošny přibité seshora na bednění krovu, pomocné vaznice 10x10 lípnuté ke krokvím a zapuštěné do dvojice štítových trámů 12x24 a 12x12. Bednění vikýře je šroubováno zespodu na vodící fošny a pomocné vaznice Navazujících konstrukce Původní zdivo navazující zárubní zdi na levé části schodiště bude zbouráno a vyzděno znovu z betonových cihel. Základová spára je na stejné úrovni jako základová spára domu. Pravé křídlo bude opraveno, poškozené cihly budou vyměněny, spáry s degradovanou maltou budou proškrábnuty do hloubky min. 3 cm a přemaltovány cementovou maltou M5. Z části v rozsahu snížení terénu před lícem zdi bude zdivo podezděno betonovými cihlami. Schodiště bude rozebráno stupně repasovány nebo vyměněny a znovu osazeny do vrstvy suché směsi. První stupeň bud podepřen základem Z1 z prostého betonu. 11. Návaznost a souběh prací Rekonstrukci objektu je uvažována v těchto po sobě navazující fázích: 1. Bourání (a) ubourání zadní a štítových stěn na úroveň okapu střechy, (b) ubourání podlahových betonů vyšší části a vnitřní zdi, 2. Jáma a zajištění (a) odtěžení zeminy, u zadní a boční stěny se ponechá neodtěžený pruh cca 1-1,5 m, (b) zajistí se provizorně část zadní a boční stěny, (c) odtěží se zbytek zeminy, 3. Nový suterén (a) vybudují se základy a stěny nového suterénu, stěny se aktivují proti původnímu zdivu, (b) podezděním se sníží základy nižší části, (c) osadí se trámy a vybetonuje se nový strop nad 1.PP,

13 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č Oprava navazujících zdí (a) rozebere se kamenné schodiště, (b) podle skutečného stavu se podezdí zárubní zdivo, (c) opraví se líc původního zdiva, 5. Nové konstrukce 1.NP (a) Vyzdí se nové zdivo štítových a zadní stěny, (b) Postaví se dřevěné konstrukce 1.NP 12. Požadavky na provádění 12.1 Výrobní tolerance Montážní tolerance nosných prvků je ±15 mm od projektované svislice a +0, -20 mm od projektované vodorovné úrovně Kontrolní systém měření Pro kontrolu a vytyčení základů a dřevěné konstrukce bude zřízen lokální souřadnicový systém Zajištění kvality Dodavatel musí být kvalifikovaný pro všechny použité pracovní postupy v souladu s příslušnými platnými normami a požadavky. Dodavatel může aplikovat i své vlastní standardní postupy za předpokladu, že budou splňovat kvalitativní požadavky uvedené v projektu nebo smlouvě. Dodavatel stavebních prací, bez ohledu na smluvní záležitosti, musí mít jakožto součást dodavatelské dokumentace zpracován technologický nebo pracovní postup v takové podrobnosti, aby kvalifikované osoby, které se s navrženou technologií pro realizaci určité konstrukce dosud nesetkali, tuto konstrukci dokázali bezpečně a v požadované rychlosti a kvalitě realizovat Architektonicky exponované prvky Všechny viditelné dřevěné prvky jsou pohledové, se zvýšeným požadavkem na rovinnost, kvalitu povrchu, začištění spojů a návaznost na ostatní konstrukce, barevnou stejnoměrnost po odstranění transportní fólie. Hrany profilu mají fázi min 5 mm Ocelová táhla a navazující ocelové dílce budou žárově zinkovány a elektricky leštěny Zatěžování při výstavbě Samostatně působící dřevěné trámy nemohou být v době stavby zatíženy. Musí být podepřeny stojkami.

14 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č Podmínky při výstavbě Při budování nových suterénních zdí nebude přilehlý terén zatížen v pruhu 2 m. Za touto hranicí lze terén přitížit libovolně. V celém průběhu výstavby je nutné udržovat teplotu vnitřního povrchu obvodových stěn nad teplotou rosného bodu (t s = 12 o C). Dále je nutné zamezit nadměrnému zvlhčování konstrukce stavby, t.j. neskladovat v prostorách vlhké materiály, zabránit zmoknutí. Relativní vlhkost vzduchu ve vnitřních prostorách objektu by se měla pohybovat v optimálním rozmezí do 60%. Neprovádět práce s otevřeným ohněm! Bednění a výztuž Bednění monolitických konstrukcí musí být navrženo a výztuž kladena v souladu s konstrukčními zásadami dle předpisů ČSN Provádění a kontrola betonových konstrukcí ČSN EN Provádění betonových konstrukcí a předpisů souvisejících. Bednění stropních desek je bez vzepětí. Předpokládá se betonáž stropních desek v jednom pracovním záběru. Všechny prostupy musí být prověřeny podle stavební části projektu a projektů jednotlivých profesí. Pokud se poloha prostupu liší platí stavební část projektu. Minimální přesahy vázané vyztuže je 45 průměrů, přesah výztužných sítí jsou jedno oko nebo 15 cm, Ochrana výztuže je pouze primární, krytí je minimálně: Základové desky 4 cm Desky 2 cm, Kontroly rozměrů Před betonáží do konstrukce se bude kontrolovat poloha podporující konstrukce a bednění. Před zabudování dřevěných prvků do konstrukce se bude kontrolovat poloha podporující konstrukce, rozměry a přímost zabudovaného dílu. Před převzetím díla se budou provádět kontroly rozměrů. Během této kontroly prověří celkové rozměry, tvar a přímost prvků v mezích požadované tolerance. U pohledových prvků se bude rovněž kontrolovat neporušenost pohledové plochy. Ukládání betonu Před uložením se musí zkontrolovat uložení a spoje výztuže, poloha distančních tělísek. Je třeba zamezit odmísení čerstvého betonu v průběhu dopravy a ukládání dodržovat max. výšku pádu čerstvého betonu. Při betonáži v dlouhém mrazivém obdobím se silnými mrazy (< -10 C) je nutno vedle aktivní ochrany provádět ještě intenzivní pasivní ochranu betonové konstrukce, anebo pokud je to možné, betonáž neprovádět. Při betonáži v počasí s mírnými, krátce trvajícími mrazy (0 až - 10 C) postačují aktivní metody ochrany a ochránit beton před ztrátami hydratačního tepla. Před betonáží je nutné velmi pečlivě odstranit případný do bednění napadaný sníh a led vysušením horkým vzduchem. Výztuž (pruty d 25 mm a zámečnické vložky) rovněž očistit od ledu a zahřát ji na teplotu alespoň 0 C. V žádném případě nebetonovat na zmrzlou a zledovatělou pracovní spáru. Při odbedňování rozdíl teplot mezi středem konstrukce a vnějším povrchem nemá překročit 15 C. Ošetřování betonu Ošetřování a ochrana povrchu betonu začíná co nejdříve po vytvarování a zhutnění betonu. Povrch betonu musí být udržován vlhký nebo se musí zamezit odpařování vody z jeho povrchu. Ochranu lze provádět podle povětrnostních podmínek těmito metodami:

15 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č Běžné počasí s teplotou 20 ± 5 C, rel. vlhkostí nad 50 %, střední sluneční svit nebo střední vítr. Po dobu tuhnutí asi 12 až 24 hodin, ale minimálně 6 hodin, zakrýt povrch betonu vodozadržující textilní matrací nebo slaměnou rohoží. Při tvrdnutí betonu udržovat povrch vlhký nejméně 3 dny nebo nastříkat parotěsnou látku. 2. Horké počasí s teplotami nad 25 C, relativní vlhkostí do 50 %, s intenzivním slunečním svitem nebo větrným počasím. Po dobu tuhnutí stejně jako v 1. případě. Při tvrdnutí betonu udržovat povrch betonu stále vlhký nebo zakrytý foliemi, lze také nasypat na povrch 5 cm vrstvu vlhkého písku. Doba ošetřování nejméně 4-7 dnů, desky až 14 dnů včetně, 10 dnů je postříkávat mlhovinou vody. 3. Studené a vlhké počasí s teplotami kolem 15 C, vysokou relativní vlhkostí vzduchu ( > 0,8), slunce nesvítí a je většinou bezvětří. Po dobu tuhnutí a tvrdnutí betonu po dobu nejméně 3 dnů zakrýt povrch plastovými foliemi nebo světlým, nepropustným papírem. Další možností je nástřik povrchu parotěsnou látkou. Odbedňování a stojkování Probírka stojek na 50 % je možná nejdříve po sedmi dnech a na 25 % po dalších sedmi dnech. Konstrukci lze odbednit s průkazem pevnosti betonu, když dosáhla % návrhové pevnosti betonu Nejtěžší prvek Trám 12x24-5,0 m kg Svislá doprava materiálu a osob Materiál bude dopravován z úrovně terénu před prosklenou stěnou. 13. Ochrana konstrukcí V případě, že způsob ochrany, nátěrové systémy a barevnost nejsou specifikovány ve stavební části projektu: 13.1 Ochrana dřevěných prvků Dřevěné prvky budou chemicky ošetřeny prostředky Lignofix Super minimálně 2 nátěry. Zhlaví, osedlání, kampy, čepy pak přípravkem Lignofix OH nebo Lignofix OHF minimálně 2 nátěry před zabudováním Ochrana proti korozi Ocelové konstrukce budou opatřeny minimálně systémem nátěrů IIB dle ČSN základní nátěr na otryskaný povrch s dvěma vrchními vrstvami. Trvanlivost ochrany nátěrem musí být minimálně 10 let.

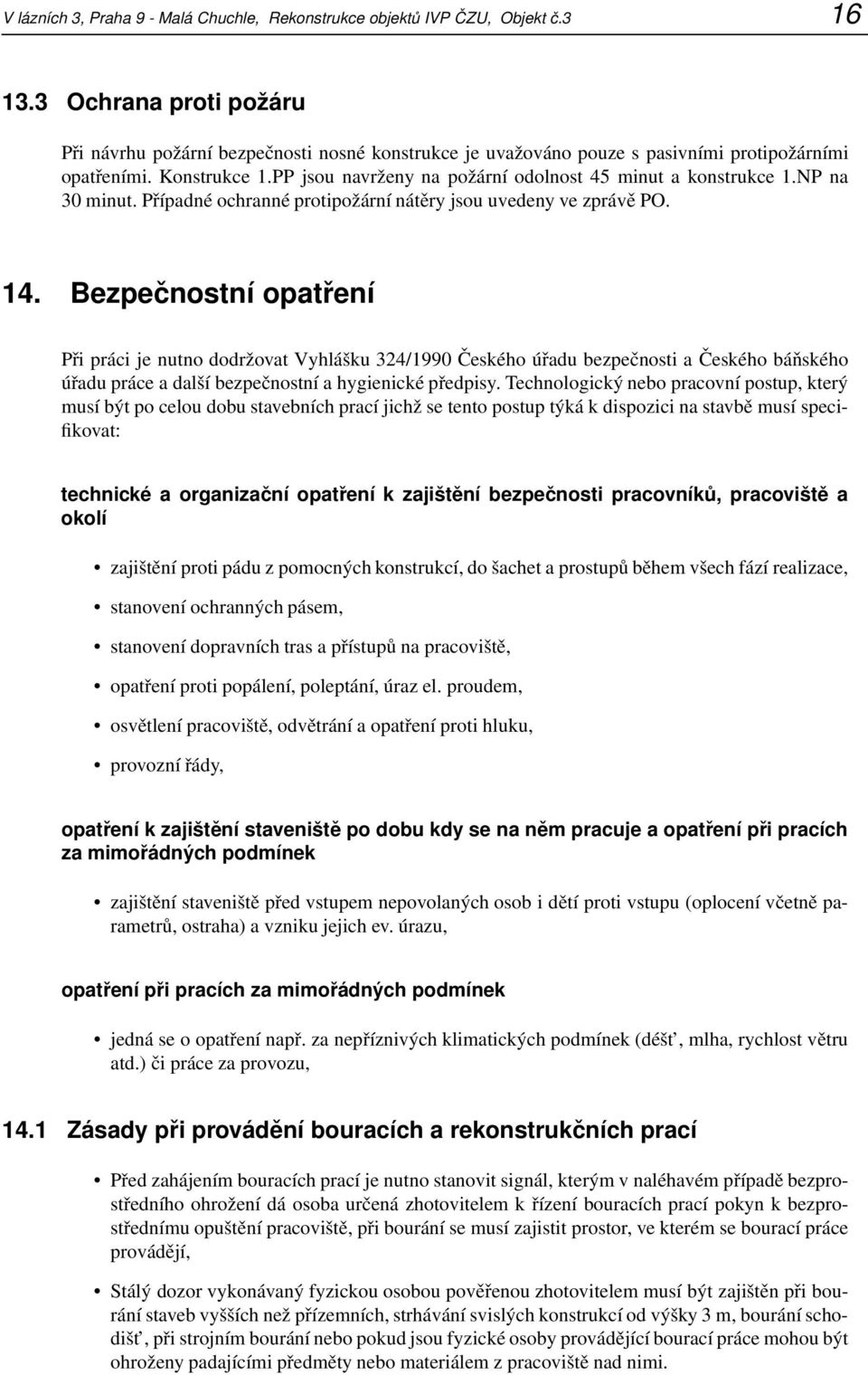

16 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č Ochrana proti požáru Při návrhu požární bezpečnosti nosné konstrukce je uvažováno pouze s pasivními protipožárními opatřeními. Konstrukce 1.PP jsou navrženy na požární odolnost 45 minut a konstrukce 1.NP na 30 minut. Případné ochranné protipožární nátěry jsou uvedeny ve zprávě PO. 14. Bezpečnostní opatření Při práci je nutno dodržovat Vyhlášku 324/1990 Českého úřadu bezpečnosti a Českého báňského úřadu práce a další bezpečnostní a hygienické předpisy. Technologický nebo pracovní postup, který musí být po celou dobu stavebních prací jichž se tento postup týká k dispozici na stavbě musí specifikovat: technické a organizační opatření k zajištění bezpečnosti pracovníků, pracoviště a okolí zajištění proti pádu z pomocných konstrukcí, do šachet a prostupů během všech fází realizace, stanovení ochranných pásem, stanovení dopravních tras a přístupů na pracoviště, opatření proti popálení, poleptání, úraz el. proudem, osvětlení pracoviště, odvětrání a opatření proti hluku, provozní řády, opatření k zajištění staveniště po dobu kdy se na něm pracuje a opatření při pracích za mimořádných podmínek zajištění staveniště před vstupem nepovolaných osob i dětí proti vstupu (oplocení včetně parametrů, ostraha) a vzniku jejich ev. úrazu, opatření při pracích za mimořádných podmínek jedná se o opatření např. za nepříznivých klimatických podmínek (déšt, mlha, rychlost větru atd.) či práce za provozu, 14.1 Zásady při provádění bouracích a rekonstrukčních prací Před zahájením bouracích prací je nutno stanovit signál, kterým v naléhavém případě bezprostředního ohrožení dá osoba určená zhotovitelem k řízení bouracích prací pokyn k bezprostřednímu opuštění pracoviště, při bourání se musí zajistit prostor, ve kterém se bourací práce provádějí, Stálý dozor vykonávaný fyzickou osobou pověřenou zhotovitelem musí být zajištěn při bourání staveb vyšších než přízemních, strhávání svislých konstrukcí od výšky 3 m, bourání schodišt, při strojním bourání nebo pokud jsou fyzické osoby provádějící bourací práce mohou být ohroženy padajícími předměty nebo materiálem z pracoviště nad nimi.

17 V lázních 3, Praha 9 - Malá Chuchle, Rekonstrukce objektů IVP ČZU, Objekt č.3 17 Stálý dozor je potřeba rovněž zajistit, jestliže bourací práce probíhají na dvou nebo více místech v rámci jedné bourané stavby současně. Vybouraný materiál se musí odstraňovat tak, aby nedošlo k přetížení podlah. Bourat se musí tak, aby se nenarušila stabilita okolních objektů, případně musí být provedeno zajištění sousedních staveb způsobem stanoveným v dokumentaci. Strhávání střešní konstrukce nebo krovů pomocí lan a tažných strojů je dovoleno pouze v případě, že jsou učiněna opatření ke stabilizování zbývající části konstrukce. Pokud není zajištěna únosnost bourané konstrukce, musí být bourání prováděno ze samostatné pomocné konstrukce. Při bourání zdí, které stabilizují vystupující konstrukce, například balkony nebo arkýře, je nutno zajistit tyto konstrukce tak, aby nedošlo k nežádoucí ztrátě jejich stability. Konstrukční prvky mohou být odstraněny při ručním bourání jen tehdy, nejsou-li zatíženy. Ruční bourání nosných svislých konstrukcí se provádí zásadně směrem shora dolů. Ruční bourání stropů s nosnou konstrukcí je dovoleno pouze, když jsou zdi nad zbourané, jsou odkryté nosné prvky a ze stropů je odstraněn bouraný materiál. Bourací práce nad sebou jsou zakázány, pokud nejsou v technologickém stanoveny podmínky zabezpečení pracovníků. Bourání nesmí být přerušeno, pokud není zajištěna stabilita bourané konstrukce nebo její části. 15. Pokyny pro revize a údržbu za provozu Celkový technický stav konstrukce bude ověřován pravidelně se opakujícími prohlídkami nejméně jednou za 3 roky. Zjišt uje se celkový stav konstrukce zda se na konstrukci neobjevují mimořádné deformace, zda se neobjevily trhliny způsobené únavou materiálu. Pokud se zjistí, že závady na konstrukci ohrožují bezpečnost provozu, musí být ihned odborně odstraněny. Pro větší opravu, rekonstrukci či demontáž je nutno zpracovat projektovou dokumentaci. V rámci revizních prohlídek se bude udržovat odvodnění za rubem zadní stěny a odstraňovat případné sesuvy pokryvu svahu.
