1 Obecně závazná vyhláška obce Kolová o digitální technické mapě obce Kolová s částmi Kolová a Háje Obec Kolová, na základě usnesení zastupitelstva obce ze dne , dle ustanovení 10 zákona č. 128/2000 Sb., o obcích, v platném znění vydává tuto obecně závaznou vyhlášku č. 9/2001 o digitální technické mapě obce Kolová s částmi Kolová a Háje Čl. 1 Vymezení pojmu digitální technická mapa obce (1) Digitální technickou mapu obce (dále jen DTMO) tvoří propojené soubory údajů o podrobném polohovém a výškovém poli, polohopisu, výškopisu, popisu, o veškerých technických vybaveních a jejich zařízeních dle zvláštních předpisů 1,8), o veškerých komunikacích dle zvláštních předpisů 2), o veškerých stavbách dle zvláštních předpisů 3) na správním území Obce Kolová v geodetickém systému Jednotné trigonometrické sítě katastrální a výškovém systému Baltském po vyrovnání dle zvláštních předpisů 4). (2) Předmětem měření a šetření DTMO je: a) polohové a výškové zobrazení stavebních objektů, nadzemních a podzemních inženýrských sítí a jiných technických zařízení, dopravních sítí a zařízení, veřejné zeleně, vodních toků a ploch a ostatních předmětů měření a šetření. b) Polohové zobrazení parcel Obsah a struktura DTMO je popsána samostatným dokumentem Obecního úřadu obce Kolová. (3) Správcem DTMO je Obecní úřad Kolová. (4) Tvorbu a provoz DTMO zajišťuje Obecní úřad Kolová. Čl. 2 Změny obsahu DTMO a ohlašovací povinnost těchto změn (1) Změnou obsahu DTMO se rozumí změna, zrušení nebo vytvoření nového předmětu měření a šetření DTMO, jak je popsán v Čl. 1 odst.(2), v důsledku které se změní údaje v DTMO. (2) Všechny fyzické a právnické osoby, jejichž činnost na území obce Kolová má za následek změnu obsahu DTMO (dále jen povinné osoby), mají za povinnost předkládat dokumentaci změn obsahu DTMO správci DTMO. Zvláště pak se tato povinnost vztahuje: (a) na osoby na jejichž žádost bylo vydáno stavební povolení, nebo na osoby, které provádějí stavbu, na kterou se vztahuje ohlašovací povinnost,

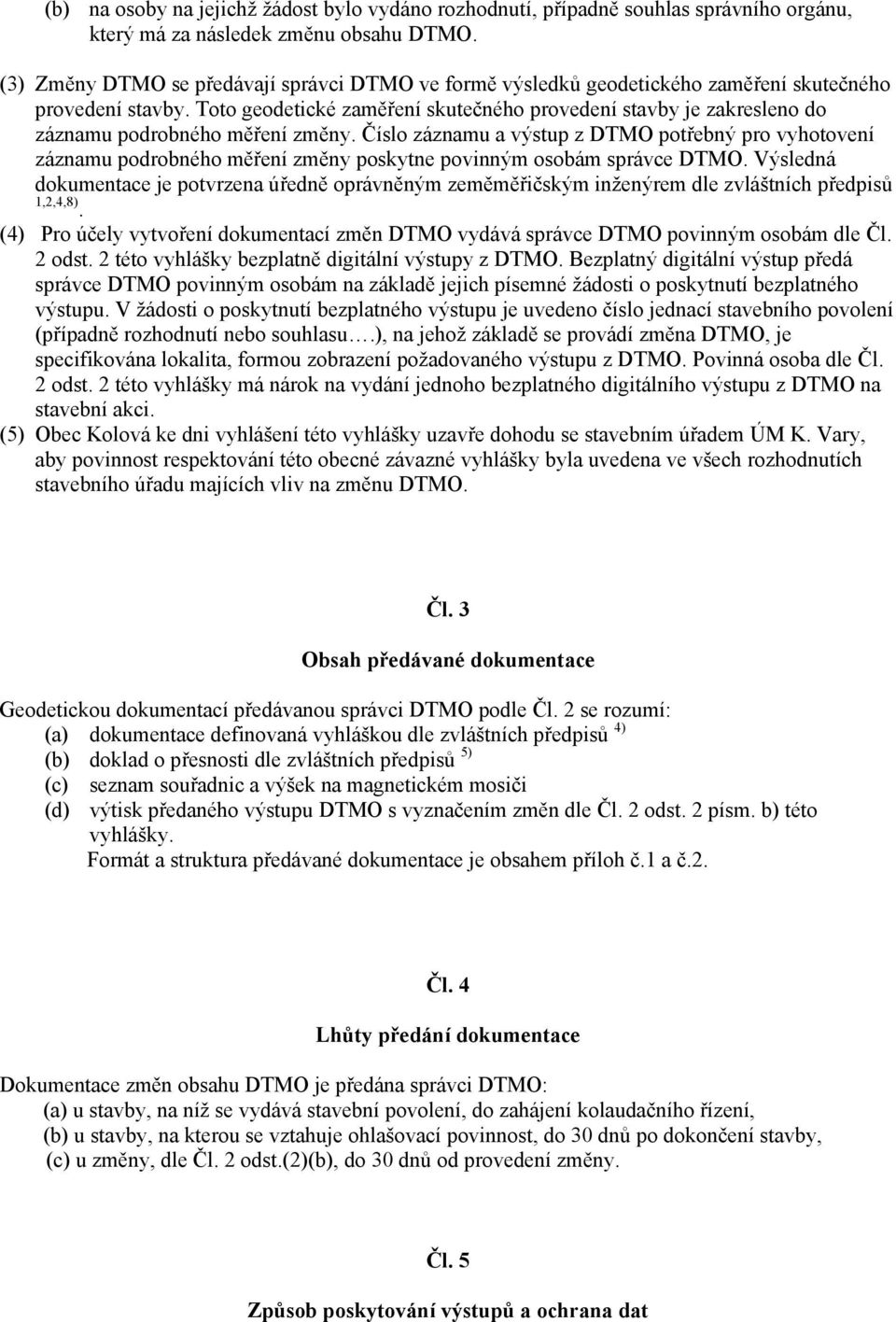

2 (b) na osoby na jejichž žádost bylo vydáno rozhodnutí, případně souhlas správního orgánu, který má za následek změnu obsahu DTMO. (3) Změny DTMO se předávají správci DTMO ve formě výsledků geodetického zaměření skutečného provedení stavby. Toto geodetické zaměření skutečného provedení stavby je zakresleno do záznamu podrobného měření změny. Číslo záznamu a výstup z DTMO potřebný pro vyhotovení záznamu podrobného měření změny poskytne povinným osobám správce DTMO. Výsledná dokumentace je potvrzena úředně oprávněným zeměměřičským inženýrem dle zvláštních předpisů 1,2,4,8). (4) Pro účely vytvoření dokumentací změn DTMO vydává správce DTMO povinným osobám dle Čl. 2 odst. 2 této vyhlášky bezplatně digitální výstupy z DTMO. Bezplatný digitální výstup předá správce DTMO povinným osobám na základě jejich písemné žádosti o poskytnutí bezplatného výstupu. V žádosti o poskytnutí bezplatného výstupu je uvedeno číslo jednací stavebního povolení (případně rozhodnutí nebo souhlasu.), na jehož základě se provádí změna DTMO, je specifikována lokalita, formou zobrazení požadovaného výstupu z DTMO. Povinná osoba dle Čl. 2 odst. 2 této vyhlášky má nárok na vydání jednoho bezplatného digitálního výstupu z DTMO na stavební akci. (5) Obec Kolová ke dni vyhlášení této vyhlášky uzavře dohodu se stavebním úřadem ÚM K. Vary, aby povinnost respektování této obecné závazné vyhlášky byla uvedena ve všech rozhodnutích stavebního úřadu majících vliv na změnu DTMO. Čl. 3 Obsah předávané dokumentace Geodetickou dokumentací předávanou správci DTMO podle Čl. 2 se rozumí: (a) dokumentace definovaná vyhláškou dle zvláštních předpisů 4) (b) doklad o přesnosti dle zvláštních předpisů 5) (c) seznam souřadnic a výšek na magnetickém mosiči (d) výtisk předaného výstupu DTMO s vyznačením změn dle Čl. 2 odst. 2 písm. b) této vyhlášky. Formát a struktura předávané dokumentace je obsahem příloh č.1 a č.2. Čl. 4 Lhůty předání dokumentace Dokumentace změn obsahu DTMO je předána správci DTMO: (a) u stavby, na níž se vydává stavební povolení, do zahájení kolaudačního řízení, (b) u stavby, na kterou se vztahuje ohlašovací povinnost, do 30 dnů po dokončení stavby, (c) u změny, dle Čl. 2 odst.(2)(b), do 30 dnů od provedení změny. Čl. 5 Způsob poskytování výstupů a ochrana dat

3 (1) Údaje z DTMO se poskytují cestou uživatelských výstupů z DTMO. (2) Obsahem z DTMO jsou údaje o stavbách a technickém vybavení na zadaném území v dohodnutém rozsahu. (3) Výstup z DTMO je určen stavebníkům v rozsahu potřeb stavebního a územního řízení a pro obecnou potřebu ostatních zájemců. (4) Výstup z DTMO neobsahuje údaje o vlastnických a jiných věcných právech k nemovitostem v katastru nemovitostí České republiky. (5) Údaje uvedené ve výstupu z DTMO nenahrazují povinnost stavebníka nechat si na místě ověřit a vytyčit průběh inženýrské sítě dle zvláštních předpisů 1,3,4,5,8). (6) Veškerá data, včetně mapových tisků, je stavebník povinen chránit před zneužitím nebo poškozením, neoprávněným kopírováním a rozšiřováním dle zvláštních předpisů 6). (7) Veškeré tištěné výstupy z DTMO jsou opatřeny datumem pořízení, jménem zpracovatele a logem DTMO. (8) Cena výstupu je určena součtem ceny zpracování výstupu a ceny dat. Cena dat je popsána ceníkem, který je přílohou č. 3 této vyhlášky. Čl. 6 Práva a povinnosti správce DTMO (1) Správce DTMO vede evidenci dokumentace převzaté na základě Čl. 2 a Čl. 3 této vyhlášky. Správce DTMO vydá stavebníkovi potvrzení o převzetí dokumentace změny a správnosti jejího obsahu dle Čl 3 této vyhlášky nejpozději do 30 dnů od převzetí této dokumentace. (2) Správce DTMO v rámci poskytování uživatelských výstupů určuje cenu, dobu platnosti a rozsah použitelnosti údajů. (3) Správce DTMO poskytuje oprávněným osobám dle Čl. 2 odst. 4) této vyhlášky bezplatné digitální výstupy z DTMO. (4) Správce DTMO převede údaje převzaté na základě Čl. 2 a Čl. 3 této vyhlášky do DTMO. (5) Správce DTMO zajistí kompatabilitu struktury DTMO s digitální technickou mapou města (DTMM) Karlovy Vary s ohledem na jednotné zpracování předávané dokumentace dle čl. 3 této vyhlášky. (6) O vzájemné spolupráci mezi správcem DTMO Kolová a správcem DTTM Karlovy Vary bude ke dni vyhlášení této vyhlášky uzavřena dohoda o povinnosti vzájemné informovanosti ve věcech majících vliv na změnu jednotného formátu a struktury geodetických dat požadovaných pro aktualizaci DTMO a DTMM (příloha č. 1), obsah předané dokumentace (příloha č. 2 a 3) a strukturu digitální technické mapy (dokument obecního úřadu Kolová).

4 Čl. 7 Sankce Porušování povinností, stanovených touto vyhláškou, se postihuje dle zvláštních předpisů 1) Čl. 8 Účinnost a zrušovací ustanovení Tato vyhláška byla vyhlášena dne a nabývá účinnosti dne starosta obce. místostarosta obce 1) Zákon č. 50/1976 Sb., o územním plánování a stavebním řádu (stavební zákon), ve znění pozdějších předpisů úplné znění vyhlášeno pod č. 197/1998 Sb. 2) Zákon č. 13/1997 Sb., o pozemních komunikacích (silniční zákon), ve znění pozdějších předpisů; vyhláška federálního ministerstva dopravy č. 35/1984 Sb., kterou se provádí zákon o pozemních komunikacích (silniční zákon), ve znění pozdějších předpisů; vyhláška ministerstva energetiky a vodního hospodářství č. 137/1958 Sb., o podmínkách styku energetických děl s komunikacemi všech druhů, vodami, vodohospodářskými díly a zařízeními (pravidla styku), ve znění pozdějších předpisů. 3) Vyhláška Ministerstva pro místní rozvoj č. 132/1998 Sb., kterou se provádějí některá ustanovení stavebního zákona; vyhláška Ministerstva pro místní rozvoj č. 131/1998 Sb., o územně plánovacích podkladech a územně plánovací dokumentaci, ve znění pozdějších předpisů; vyhláška Ministerstva pro místní rozvoj č. 137/1998 Sb., o obecných technických požadavcích na výstavbu, ve znění pozdějších předpisů. 4) Vyhláška Českého úřadu geodetického a kartografického č.31/1995 Sb., kterou se provádí zákon č. 200/1994 Sb., o zeměměřičství, ve znění pozdějších předpisů. 5) Zákon České národní rady č. 344/1992 Sb., o katastru nemovitostí České republiky (katastrální zákon); vyhláška Českého úřadu zeměměřičského a katastrálního č.190/1996 Sb. v úplném znění Vyhlášky č. 179/1998 Sb., kterou se provádí zákon č. 265/1992 Sb., o zápisech vlastnických a jiných věcných práv k nemovitostem, a zákon České národní rady č.344/1992 Sb., o katastru nemovitostí České republiky (katastrální zákon), ve znění pozdějších předpisů. 6) Zákon č. 102/1971 Sb., o ochraně státního tajemství, ve znění pozdějších předpisů; zákon č. 35/1965 Sb., o literárních, vědeckých a uměleckých dílech (autorský zákon), ve znění pozdějších předpisů; zákon č. 256/1992 Sb., o ochraně osobních údajů v informačních systémech, ve znění pozdějších předpisů. 7) Zákon č. 128/2000 Sb., o obcích (obecní zřízení), ve znění pozdějších předpisů; zákon 71/1967 Sb., o správním řízení (správní řád); zákon č. 200/1990 Sb., o přestupcích, ve znění pozdějších předpisů; zákon č. 40/1964 Sb., Občanský zákoník, ve znění pozdějších předpisů; zákon č. 513/1991 Sb., Obchodní zákoník, ve znění pozdějších předpisů; zákon č. 65/1965 Sb., Zákoník práce, ve znění pozdějších předpisů. 8) Směrnice FMS /78-V, k provádění stavebního zákona v resortu spojů a o kolaudaci telekomunikačních staveb nepodléhajících stavebnímu povolení,ve znění pozdějších předpisů.

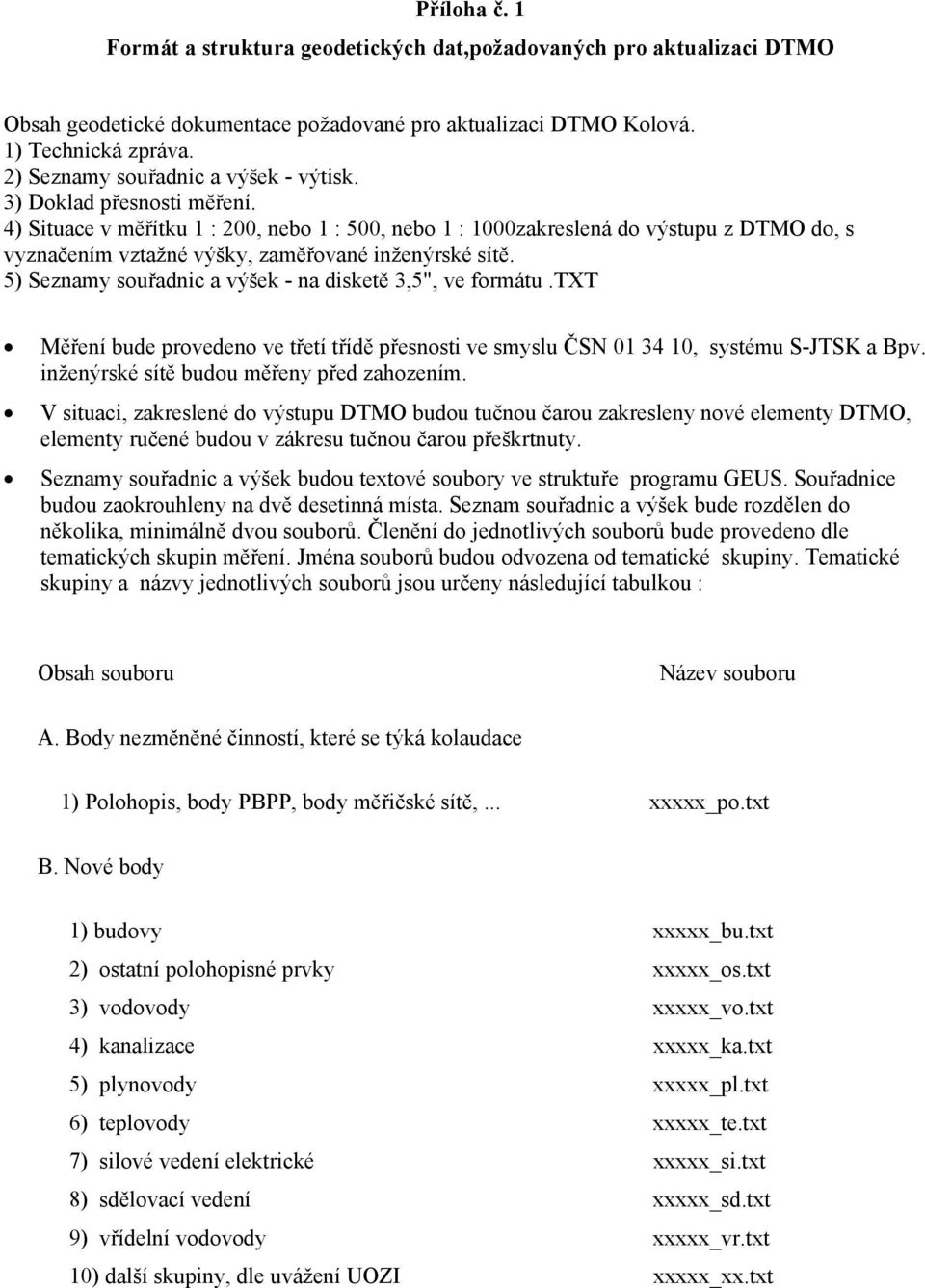

5 Příloha č. 1 Formát a struktura geodetických dat,požadovaných pro aktualizaci DTMO Obsah geodetické dokumentace požadované pro aktualizaci DTMO Kolová. 1) Technická zpráva. 2) Seznamy souřadnic a výšek - výtisk. 3) Doklad přesnosti měření. 4) Situace v měřítku 1 : 200, nebo 1 : 500, nebo 1 : 1000zakreslená do výstupu z DTMO do, s vyznačením vztažné výšky, zaměřované inženýrské sítě. 5) Seznamy souřadnic a výšek - na disketě 3,5", ve formátu.txt Měření bude provedeno ve třetí třídě přesnosti ve smyslu ČSN , systému S-JTSK a Bpv. inženýrské sítě budou měřeny před zahozením. V situaci, zakreslené do výstupu DTMO budou tučnou čarou zakresleny nové elementy DTMO, elementy ručené budou v zákresu tučnou čarou přeškrtnuty. Seznamy souřadnic a výšek budou textové soubory ve struktuře programu GEUS. Souřadnice budou zaokrouhleny na dvě desetinná místa. Seznam souřadnic a výšek bude rozdělen do několika, minimálně dvou souborů. Členění do jednotlivých souborů bude provedeno dle tematických skupin měření. Jména souborů budou odvozena od tematické skupiny. Tematické skupiny a názvy jednotlivých souborů jsou určeny následující tabulkou : Obsah souboru Název souboru A. Body nezměněné činností, které se týká kolaudace 1) Polohopis, body PBPP, body měřičské sítě,... xxxxx_po.txt B. Nové body 1) budovy xxxxx_bu.txt 2) ostatní polohopisné prvky xxxxx_os.txt 3) vodovody xxxxx_vo.txt 4) kanalizace xxxxx_ka.txt 5) plynovody xxxxx_pl.txt 6) teplovody xxxxx_te.txt 7) silové vedení elektrické xxxxx_si.txt 8) sdělovací vedení xxxxx_sd.txt 9) vřídelní vodovody xxxxx_vr.txt 10) další skupiny, dle uvážení UOZI xxxxx_xx.txt

6 Příloha č. 2 Obsah technické zprávy 1. Název akce, číslo záznamu podrobného měření změny. 2. Lokalita. 3. Úředně oprávněný zeměměřičský inženýr podle 13 odst. 1 písm. a) až c) zákona č. 200/1994 Sb., jméno, adresa, telefon. 4. Použité pevné body, metoda zhuštění podrobného bodového pole. 5. Podrobné body, způsob jejich určení. 6. Vztažné výšky - popis místa, kde byla určována výška zaměřovaného bodu (např. vrch potrubí, cihlový záklop,... ). 7. Popis seznamů souřadnic, jméno, obsah. 8. Použité přístroje. Datum, podpis, razítko úředně oprávněného zeměměřičského inženýra.

7 Příloha č.3 Ceník výstupů z DTMO Cena zpracování v Kč Cena celková V Kč Popis Objem Cena dat V Kč Papír, jakékoliv měřítko jeden formát A4 50,-- 100,-- 150,-- Papír, jakékoliv měřítko jeden formát A3 100,-- 100,-- 200,-- Papír M 1: 500 jeden formát A1 200,-- 150,-- 350,-- Papír M 1 : 1000 jeden formát A1 400,-- 150,-- 550,-- Magnetický nosič do 5000 m 2 zobrazené plochy 500,-- 100,-- 600,-- Magnetický nosič nad 5000 m 2 zobrazené plochy 7500,--/ha 100,-- Souřadnice podrobného bodu každých načatých 100 bodů 50,-- 100,-- Ceny jsou uvedeny bez DPH. Výstupy pro něž platí tyto ceny platí, jsou v takovém tvaru jako je platný DTMO (měřítko, atributy elementů, umístění elementů, výškopis,..). Cena případného dalšího požadovaného zpracování výstupu není v tomto ceníku uvedena.

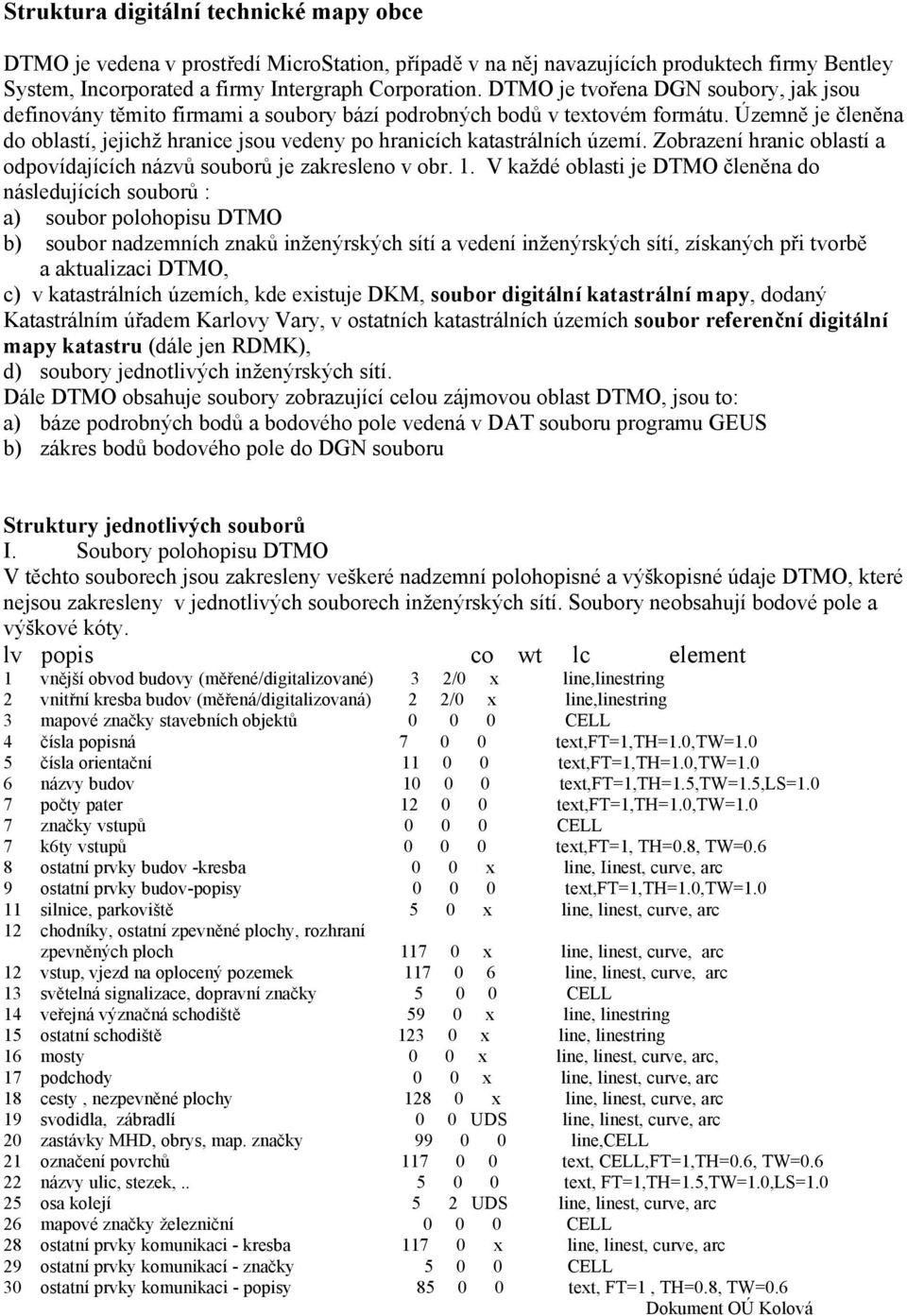

8 Struktura digitální technické mapy obce DTMO je vedena v prostředí MicroStation, případě v na něj navazujících produktech firmy Bentley System, Incorporated a firmy Intergraph Corporation. DTMO je tvořena DGN soubory, jak jsou definovány těmito firmami a soubory bází podrobných bodů v textovém formátu. Územně je členěna do oblastí, jejichž hranice jsou vedeny po hranicích katastrálních území. Zobrazení hranic oblastí a odpovídajících názvů souborů je zakresleno v obr. 1. V každé oblasti je DTMO členěna do následujících souborů : a) soubor polohopisu DTMO b) soubor nadzemních znaků inženýrských sítí a vedení inženýrských sítí, získaných při tvorbě a aktualizaci DTMO, c) v katastrálních územích, kde existuje DKM, soubor digitální katastrální mapy, dodaný Katastrálním úřadem Karlovy Vary, v ostatních katastrálních územích soubor referenční digitální mapy katastru (dále jen RDMK), d) soubory jednotlivých inženýrských sítí. Dále DTMO obsahuje soubory zobrazující celou zájmovou oblast DTMO, jsou to: a) báze podrobných bodů a bodového pole vedená v DAT souboru programu GEUS b) zákres bodů bodového pole do DGN souboru Struktury jednotlivých souborů I. Soubory polohopisu DTMO V těchto souborech jsou zakresleny veškeré nadzemní polohopisné a výškopisné údaje DTMO, které nejsou zakresleny v jednotlivých souborech inženýrských sítí. Soubory neobsahují bodové pole a výškové kóty. lv popis co wt lc element 1 vnější obvod budovy (měřené/digitalizované) 3 2/0 x line,linestring 2 vnitřní kresba budov (měřená/digitalizovaná) 2 2/0 x line,linestring 3 mapové značky stavebních objektů CELL 4 čísla popisná text,ft=1,th=1.0,tw=1.0 5 čísla orientační text,ft=1,th=1.0,tw=1.0 6 názvy budov text,ft=1,th=1.5,tw=1.5,ls=1.0 7 počty pater text,ft=1,th=1.0,tw=1.0 7 značky vstupů CELL 7 k6ty vstupů text,ft=1, TH=0.8, TW=0.6 8 ostatní prvky budov -kresba 0 0 x line, Iinest, curve, arc 9 ostatní prvky budov-popisy text,ft=1,th=1.0,tw= silnice, parkoviště 5 0 x line, linest, curve, arc 12 chodníky, ostatní zpevněné plochy, rozhraní zpevněných ploch x line, linest, curve, arc 12 vstup, vjezd na oplocený pozemek line, linest, curve, arc 13 světelná signalizace, dopravní značky CELL 14 veřejná význačná schodiště 59 0 x line, linestring 15 ostatní schodiště x line, linestring 16 mosty 0 0 x line, linest, curve, arc, 17 podchody 0 0 x line, linest, curve, arc 18 cesty, nezpevněné plochy x line, linest, curve, arc 19 svodidla, zábradlí 0 0 UDS line, linest, curve, arc 20 zastávky MHD, obrys, map. značky line,cell 21 označení povrchů text, CELL,FT=1,TH=0.6, TW= názvy ulic, stezek, text, FT=1,TH=1.5,TW=1.0,LS= osa kolejí 5 2 UDS line, linest, curve, arc 26 mapové značky železniční CELL 28 ostatní prvky komunikaci - kresba x line, linest, curve, arc 29 ostatní prvky komunikací - značky CELL 30 ostatní prvky komunikaci - popisy text, FT=1, TH=0.8, TW=0.6 Dokument OÚ Kolová

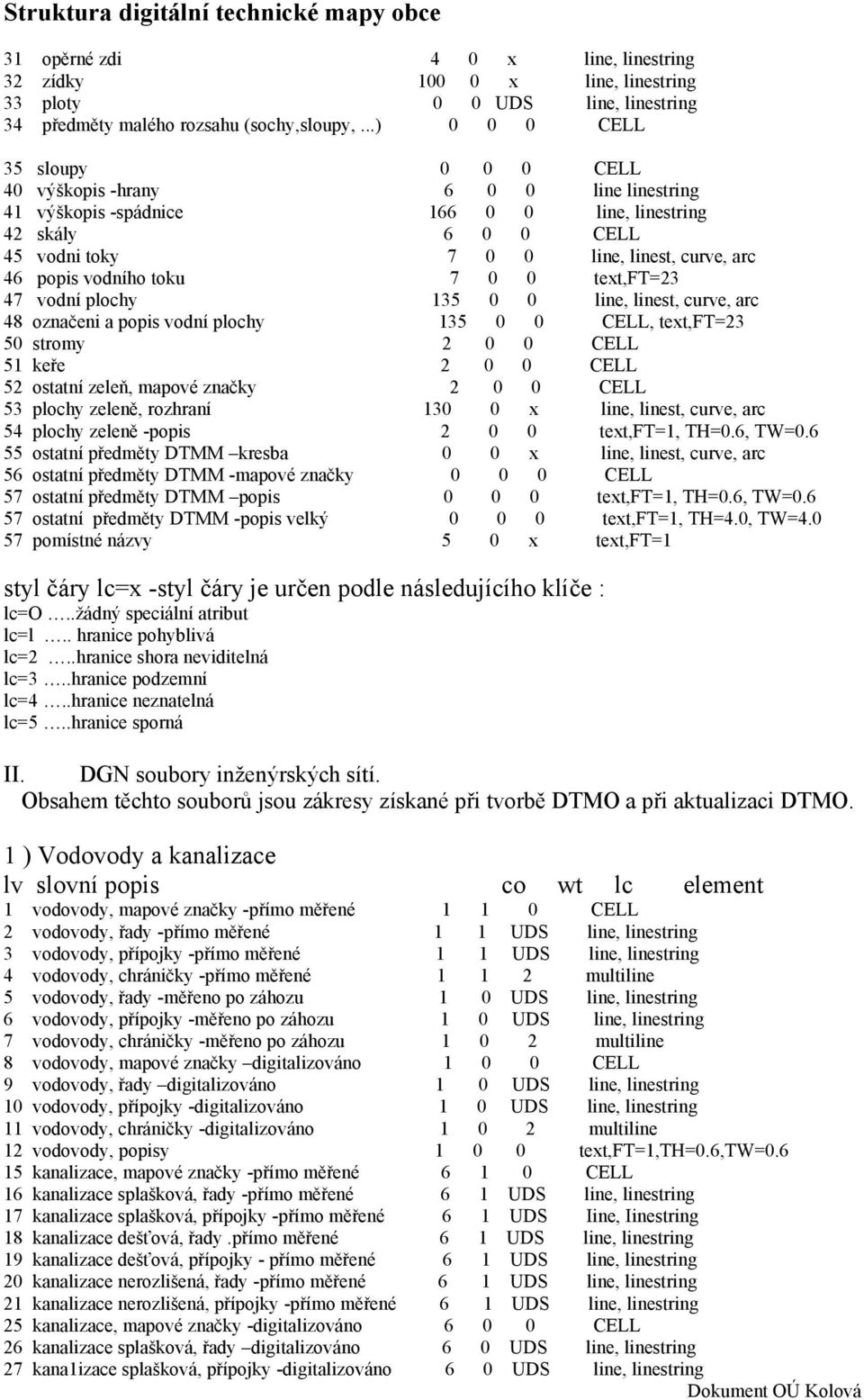

9 Struktura digitální technické mapy obce 31 opěrné zdi 4 0 x line, linestring 32 zídky x line, linestring 33 ploty 0 0 UDS line, linestring 34 předměty malého rozsahu (sochy,sloupy,...) CELL 35 sloupy CELL 40 výškopis -hrany line linestring 41 výškopis -spádnice line, linestring 42 skály CELL 45 vodni toky line, linest, curve, arc 46 popis vodního toku text,ft=23 47 vodní plochy line, linest, curve, arc 48 označeni a popis vodní plochy CELL, text,ft=23 50 stromy CELL 51 keře CELL 52 ostatní zeleň, mapové značky CELL 53 plochy zeleně, rozhraní x line, linest, curve, arc 54 plochy zeleně -popis text,ft=1, TH=0.6, TW= ostatní předměty DTMM kresba 0 0 x line, linest, curve, arc 56 ostatní předměty DTMM -mapové značky CELL 57 ostatní předměty DTMM popis text,ft=1, TH=0.6, TW= ostatní předměty DTMM -popis velký text,ft=1, TH=4.0, TW= pomístné názvy 5 0 x text,ft=1 styl čáry lc=x -styl čáry je určen podle následujícího klíče : lc=o..žádný speciální atribut lc=l.. hranice pohyblivá lc=2..hranice shora neviditelná lc=3..hranice podzemní lc=4..hranice neznatelná lc=5..hranice sporná II. DGN soubory inženýrských sítí. Obsahem těchto souborů jsou zákresy získané při tvorbě DTMO a při aktualizaci DTMO. 1 ) Vodovody a kanalizace lv slovní popis co wt lc element 1 vodovody, mapové značky -přímo měřené CELL 2 vodovody, řady -přímo měřené 1 1 UDS line, linestring 3 vodovody, přípojky -přímo měřené 1 1 UDS line, linestring 4 vodovody, chráničky -přímo měřené multiline 5 vodovody, řady -měřeno po záhozu 1 0 UDS line, linestring 6 vodovody, přípojky -měřeno po záhozu 1 0 UDS line, linestring 7 vodovody, chráničky -měřeno po záhozu multiline 8 vodovody, mapové značky digitalizováno CELL 9 vodovody, řady digitalizováno 1 0 UDS line, linestring 10 vodovody, přípojky -digitalizováno 1 0 UDS line, linestring 11 vodovody, chráničky -digitalizováno multiline 12 vodovody, popisy text,ft=1,th=0.6,tw= kanalizace, mapové značky -přímo měřené CELL 16 kanalizace splašková, řady -přímo měřené 6 1 UDS line, linestring 17 kanalizace splašková, přípojky -přímo měřené 6 1 UDS Iine, Iinestring 18 kanalizace dešťová, řady.přímo měřené 6 1 UDS line, linestring 19 kanalizace dešťová, přípojky - přímo měřené 6 1 UDS line, linestring 20 kanalizace nerozlišená, řady -přímo měřené 6 1 UDS line, linestring 21 kanalizace nerozlišená, přípojky -přímo měřené 6 1 UDS line, linestring 25 kanalizace, mapové značky -digitalizováno CELL 26 kanalizace splašková, řady digitalizováno 6 0 UDS line, linestring 27 kana1izace splašková, přípojky -digitalizováno 6 0 UDS line, linestring Dokument OÚ Kolová

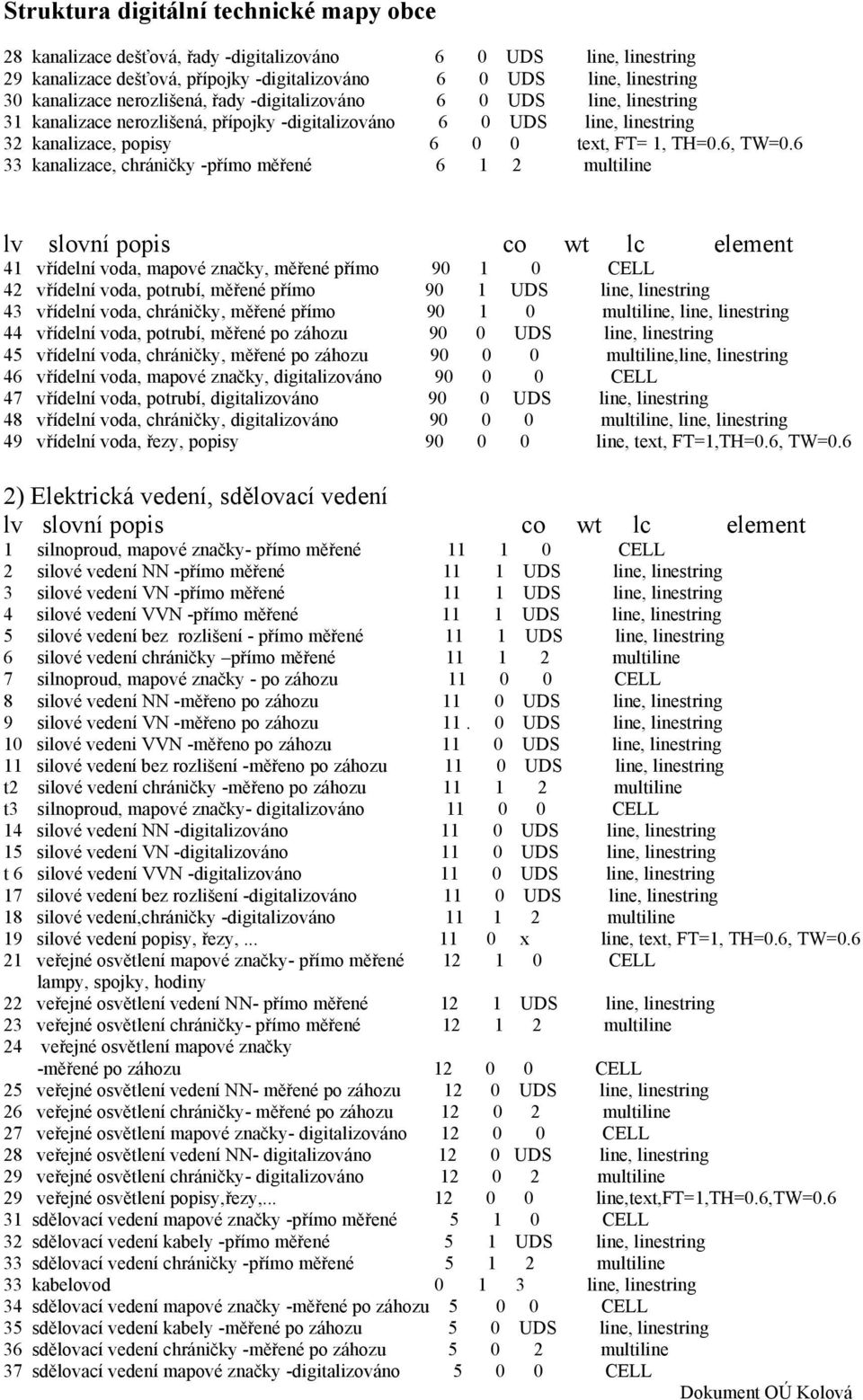

10 Struktura digitální technické mapy obce 28 kanalizace dešťová, řady -digitalizováno 6 0 UDS line, linestring 29 kanalizace dešťová, přípojky -digitalizováno 6 0 UDS line, linestring 30 kanalizace nerozlišená, řady -digitalizováno 6 0 UDS line, linestring 31 kanalizace nerozlišená, přípojky -digitalizováno 6 0 UDS line, linestring 32 kanalizace, popisy text, FT= 1, TH=0.6, TW= kanalizace, chráničky -přímo měřené multiline lv slovní popis co wt lc element 41 vřídelní voda, mapové značky, měřené přímo CELL 42 vřídelní voda, potrubí, měřené přímo 90 1 UDS line, linestring 43 vřídelní voda, chráničky, měřené přímo multiline, line, linestring 44 vřídelní voda, potrubí, měřené po záhozu 90 0 UDS line, linestring 45 vřídelní voda, chráničky, měřené po záhozu multiline,line, linestring 46 vřídelní voda, mapové značky, digitalizováno CELL 47 vřídelní voda, potrubí, digitalizováno 90 0 UDS line, linestring 48 vřídelní voda, chráničky, digitalizováno multiline, line, linestring 49 vřídelní voda, řezy, popisy line, text, FT=1,TH=0.6, TW=0.6 2) Elektrická vedení, sdělovací vedení lv slovní popis co wt lc element 1 silnoproud, mapové značky- přímo měřené CELL 2 silové vedení NN -přímo měřené 11 1 UDS line, linestring 3 silové vedení VN -přímo měřené 11 1 UDS line, linestring 4 silové vedení VVN -přímo měřené 11 1 UDS line, linestring 5 silové vedení bez rozlišení - přímo měřené 11 1 UDS line, linestring 6 silové vedení chráničky přímo měřené multiline 7 silnoproud, mapové značky - po záhozu CELL 8 silové vedení NN -měřeno po záhozu 11 0 UDS line, linestring 9 silové vedení VN -měřeno po záhozu UDS line, linestring 10 silové vedeni VVN -měřeno po záhozu 11 0 UDS line, linestring 11 silové vedení bez rozlišení -měřeno po záhozu 11 0 UDS line, linestring t2 silové vedení chráničky -měřeno po záhozu multiline t3 silnoproud, mapové značky- digitalizováno CELL 14 silové vedení NN -digitalizováno 11 0 UDS line, linestring 15 silové vedení VN -digitalizováno 11 0 UDS line, linestring t 6 silové vedení VVN -digitalizováno 11 0 UDS line, linestring 17 silové vedení bez rozlišení -digitalizováno 11 0 UDS line, linestring 18 silové vedení,chráničky -digitalizováno multiline 19 silové vedení popisy, řezy, x line, text, FT=1, TH=0.6, TW= veřejné osvětlení mapové značky- přímo měřené CELL lampy, spojky, hodiny 22 veřejné osvětlení vedení NN- přímo měřené 12 1 UDS line, linestring 23 veřejné osvětlení chráničky- přímo měřené multiline 24 veřejné osvětlení mapové značky -měřené po záhozu CELL 25 veřejné osvětlení vedení NN- měřené po záhozu 12 0 UDS line, linestring 26 veřejné osvětlení chráničky- měřené po záhozu multiline 27 veřejné osvětlení mapové značky- digitalizováno CELL 28 veřejné osvětlení vedení NN- digitalizováno 12 0 UDS line, linestring 29 veřejné osvětlení chráničky- digitalizováno multiline 29 veřejné osvětlení popisy,řezy, line,text,ft=1,th=0.6,tw= sdělovací vedení mapové značky -přímo měřené CELL 32 sdělovací vedení kabely -přímo měřené 5 1 UDS line, linestring 33 sdělovací vedení chráničky -přímo měřené multiline 33 kabelovod line, linestring 34 sdělovací vedení mapové značky -měřené po záhozu CELL 35 sdělovací vedení kabely -měřené po záhozu 5 0 UDS line, linestring 36 sdělovací vedení chráničky -měřené po záhozu multiline 37 sdělovací vedení mapové značky -digitalizováno CELL Dokument OÚ Kolová

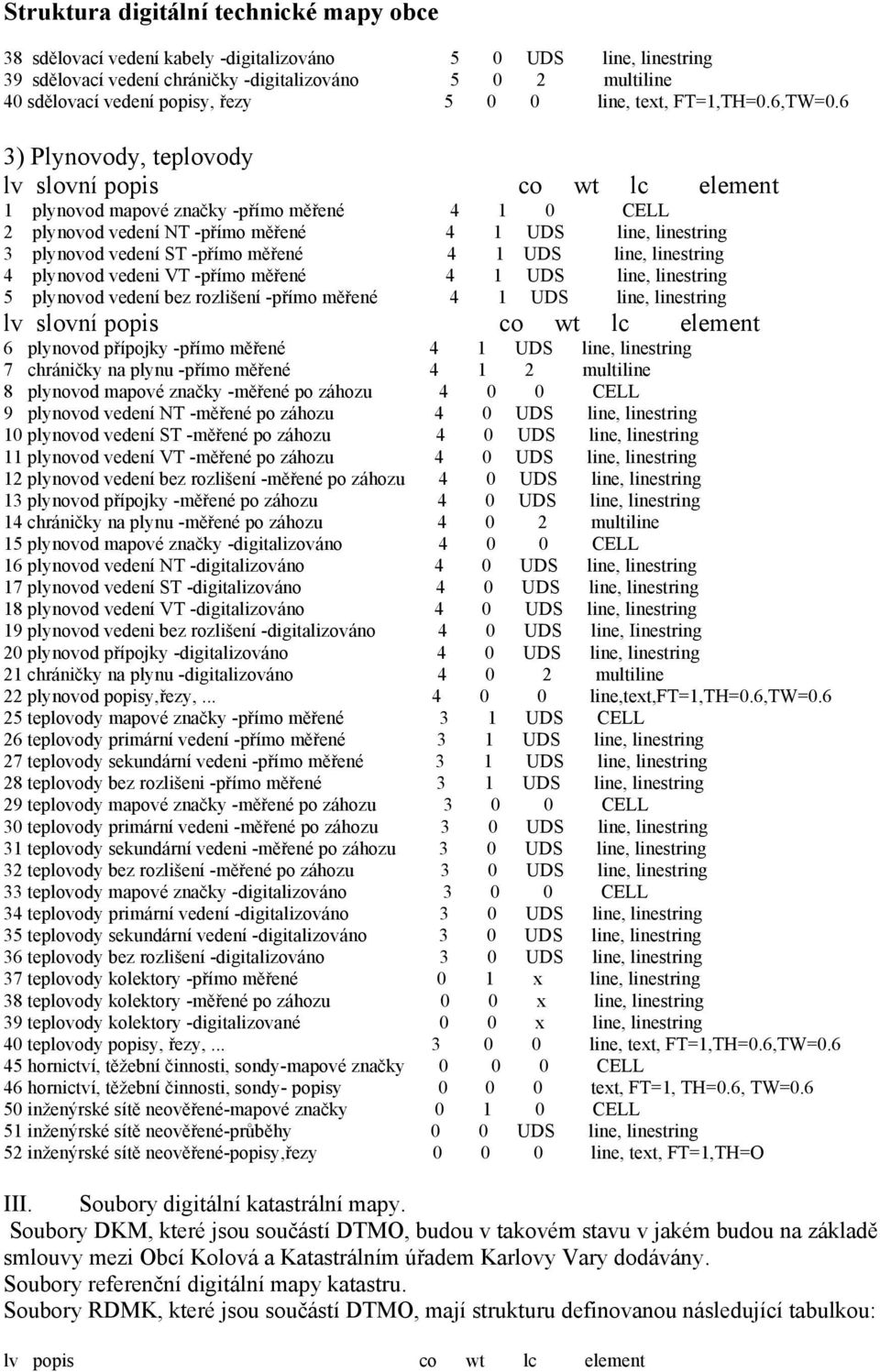

11 Struktura digitální technické mapy obce 38 sdělovací vedení kabely -digitalizováno 5 0 UDS line, linestring 39 sdělovací vedení chráničky -digitalizováno multiline 40 sdělovací vedení popisy, řezy line, text, FT=1,TH=0.6,TW=0.6 3) Plynovody, teplovody lv slovní popis co wt lc element 1 plynovod mapové značky -přímo měřené CELL 2 plynovod vedení NT -přímo měřené 4 1 UDS line, linestring 3 plynovod vedení ST -přímo měřené 4 1 UDS line, linestring 4 plynovod vedeni VT -přímo měřené 4 1 UDS line, linestring 5 plynovod vedení bez rozlišení -přímo měřené 4 1 UDS line, linestring lv slovní popis co wt lc element 6 plynovod přípojky -přímo měřené 4 1 UDS line, linestring 7 chráničky na plynu -přímo měřené multiline 8 plynovod mapové značky -měřené po záhozu CELL 9 plynovod vedení NT -měřené po záhozu 4 0 UDS line, linestring 10 plynovod vedení ST -měřené po záhozu 4 0 UDS line, linestring 11 plynovod vedení VT -měřené po záhozu 4 0 UDS line, linestring 12 plynovod vedení bez rozlišení -měřené po záhozu 4 0 UDS line, linestring 13 plynovod přípojky -měřené po záhozu 4 0 UDS line, linestring 14 chráničky na plynu -měřené po záhozu multiline 15 plynovod mapové značky -digitalizováno CELL 16 plynovod vedení NT -digitalizováno 4 0 UDS line, linestring 17 plynovod vedení ST -digitalizováno 4 0 UDS line, linestring 18 plynovod vedení VT -digitalizováno 4 0 UDS line, linestring 19 plynovod vedeni bez rozlišení -digitalizováno 4 0 UDS line, Iinestring 20 plynovod přípojky -digitalizováno 4 0 UDS line, linestring 21 chráničky na plynu -digitalizováno multiline 22 plynovod popisy,řezy, line,text,ft=1,th=0.6,tw= teplovody mapové značky -přímo měřené 3 1 UDS CELL 26 teplovody primární vedení -přímo měřené 3 1 UDS line, linestring 27 teplovody sekundární vedeni -přímo měřené 3 1 UDS line, linestring 28 teplovody bez rozlišeni -přímo měřené 3 1 UDS line, linestring 29 teplovody mapové značky -měřené po záhozu CELL 30 teplovody primární vedeni -měřené po záhozu 3 0 UDS line, linestring 31 teplovody sekundární vedeni -měřené po záhozu 3 0 UDS line, linestring 32 teplovody bez rozlišení -měřené po záhozu 3 0 UDS line, linestring 33 teplovody mapové značky -digitalizováno CELL 34 teplovody primární vedení -digitalizováno 3 0 UDS line, linestring 35 teplovody sekundární vedení -digitalizováno 3 0 UDS line, linestring 36 teplovody bez rozlišení -digitalizováno 3 0 UDS line, linestring 37 teplovody kolektory -přímo měřené 0 1 x line, linestring 38 teplovody kolektory -měřené po záhozu 0 0 x line, linestring 39 teplovody kolektory -digitalizované 0 0 x line, linestring 40 teplovody popisy, řezy, line, text, FT=1,TH=0.6,TW= hornictví, těžební činnosti, sondy-mapové značky CELL 46 hornictví, těžební činnosti, sondy- popisy text, FT=1, TH=0.6, TW= inženýrské sítě neověřené-mapové značky CELL 51 inženýrské sítě neověřené-průběhy 0 0 UDS line, linestring 52 inženýrské sítě neověřené-popisy,řezy line, text, FT=1,TH=O III. Soubory digitální katastrální mapy. Soubory DKM, které jsou součástí DTMO, budou v takovém stavu v jakém budou na základě smlouvy mezi Obcí Kolová a Katastrálním úřadem Karlovy Vary dodávány. Soubory referenční digitální mapy katastru. Soubory RDMK, které jsou součástí DTMO, mají strukturu definovanou následující tabulkou: lv popis co wt lc element

12 Struktura digitální technické mapy obce IV. Soubory jednotlivých inženýrských sítí Tato část DTMO bude představována soubory, které získá město od jednotlivých správců inženýrských sítí. Každé inženýrské síti bude příslušet jeden DGN soubor. 1 ) Vodovod -dodáno V ak a.s. Karlovy V ary lv slovní popis co wt lc element 1 trasa vodovodu známá trasa vodovodu neznámá trasa vodovodních přípojek veřejná trasa vodovodních přípojek soukromá lv slovní popis co wt lc element 2 trasa vodovodních přípojek neznámá trasa odpadních výustí trasa účelových přenos. kabelů VaK označení změn (materiál, profil, rok) cell 6 armatury cell 6 chráničky objekty cell 8 šachty cell 9 oměrné kóty popis přípojek nadmořské výšky potrubí hloubky potrubí popis materiálu, profilu, délky řadu popis odpadních výustí popis objektů, šachet a armatur označení řadů textové pozn.(č.p., názvy ulic a domů) konstrukční body sítě napojené objekty na vodovod šrafování nap. objektů na vodovod čis1a bodů sítě (v bodě) čísla bodů sítě (odsunutá) kladečské schéma cell 20 kladečské schéma -texty chybějící ploty, budovy, atd ) Kanalizace -dodáno VaK a.s.karlovy Vary lv slovní popis co wt lc element 21 chybějící ploty, budovy, atd trasa kanalizace známá trasa kanalizace neznámá trasa kanalizace zvláštní (přepad jímky) kanalizační přípojka veřejná část kanalizační přípojka soukromá část kanalizační přípojka neznámý průběh směr toku cell 30 šachty cell 31 oměrné kóty popis přípojek kóty dna šachet k6ty terénu označení stok textové poznámky 3 0 0

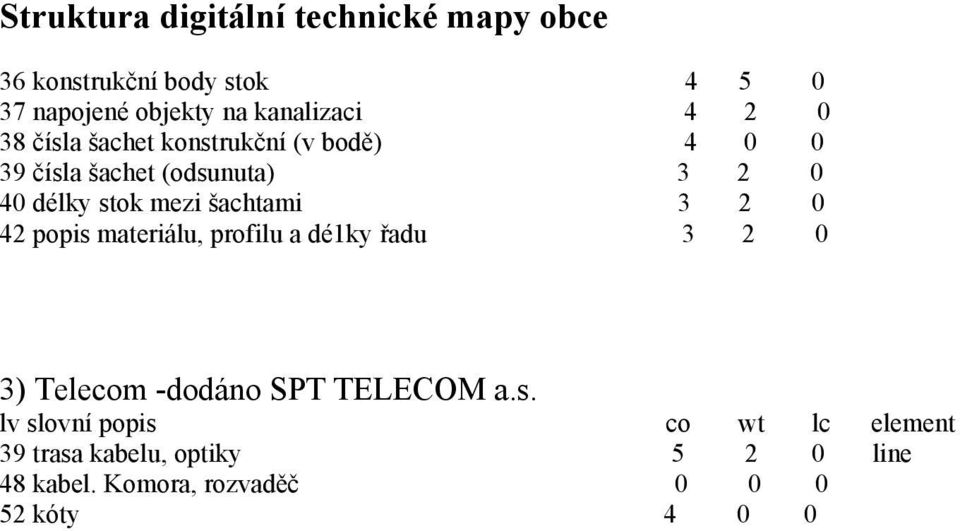

13 Struktura digitální technické mapy obce 36 konstrukční body stok napojené objekty na kanalizaci čísla šachet konstrukční (v bodě) čísla šachet (odsunuta) délky stok mezi šachtami popis materiálu, profilu a dé1ky řadu ) Telecom -dodáno SPT TELECOM a.s. lv slovní popis co wt lc element 39 trasa kabelu, optiky line 48 kabel. Komora, rozvaděč kóty 4 0 0

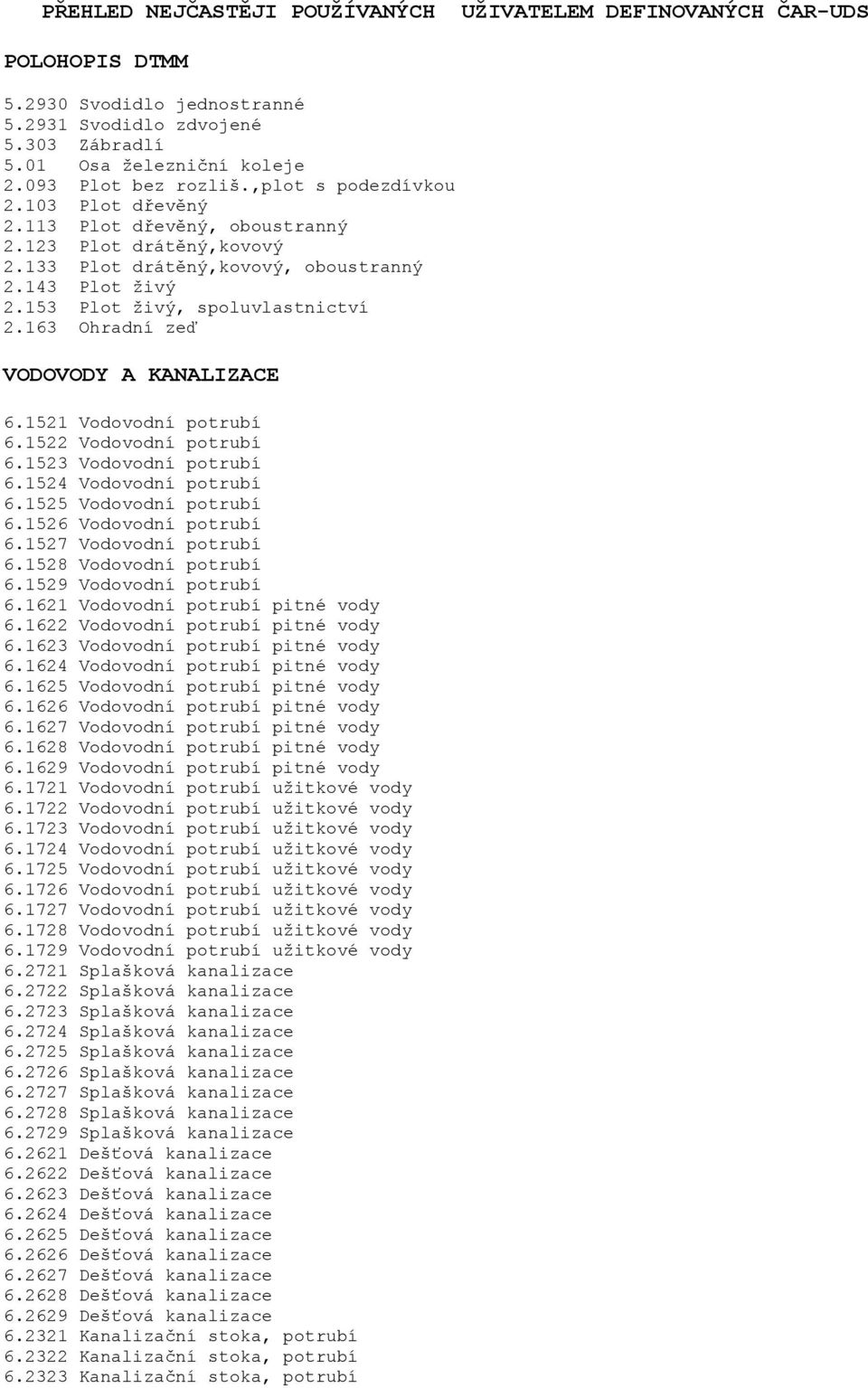

14 PŘEHLED NEJČASTĚJI POUŽÍVANÝCH UŽIVATELEM DEFINOVANÝCH ČAR-UDS POLOHOPIS DTMM Svodidlo jednostranné Svodidlo zdvojené Zábradlí 5.01 Osa železniční koleje Plot bez rozliš.,plot s podezdívkou Plot dřevěný Plot dřevěný, oboustranný Plot drátěný,kovový Plot drátěný,kovový, oboustranný Plot živý Plot živý, spoluvlastnictví Ohradní zeď VODOVODY A KANALIZACE Vodovodní potrubí Vodovodní potrubí Vodovodní potrubí Vodovodní potrubí Vodovodní potrubí Vodovodní potrubí Vodovodní potrubí Vodovodní potrubí Vodovodní potrubí Vodovodní potrubí pitné vody Vodovodní potrubí pitné vody Vodovodní potrubí pitné vody Vodovodní potrubí pitné vody Vodovodní potrubí pitné vody Vodovodní potrubí pitné vody Vodovodní potrubí pitné vody Vodovodní potrubí pitné vody Vodovodní potrubí pitné vody Vodovodní potrubí užitkové vody Vodovodní potrubí užitkové vody Vodovodní potrubí užitkové vody Vodovodní potrubí užitkové vody Vodovodní potrubí užitkové vody Vodovodní potrubí užitkové vody Vodovodní potrubí užitkové vody Vodovodní potrubí užitkové vody Vodovodní potrubí užitkové vody Splašková kanalizace Splašková kanalizace Splašková kanalizace Splašková kanalizace Splašková kanalizace Splašková kanalizace Splašková kanalizace Splašková kanalizace Splašková kanalizace Dešťová kanalizace Dešťová kanalizace Dešťová kanalizace Dešťová kanalizace Dešťová kanalizace Dešťová kanalizace Dešťová kanalizace Dešťová kanalizace Dešťová kanalizace Kanalizační stoka, potrubí Kanalizační stoka, potrubí Kanalizační stoka, potrubí

15 Kanalizační stoka, potrubí Kanalizační stoka, potrubí Kanalizační stoka, potrubí Kanalizační stoka, potrubí Kanalizační stoka, potrubí Kanalizační stoka, potrubí Jednotná kanalizace Jednotná kanalizace Jednotná kanalizace Jednotná kanalizace Jednotná kanalizace Jednotná kanalizace Jednotná kanalizace Jednotná kanalizace Jednotná kanalizace Odlehčovací stoka jednotné kanalizace Odlehčovací stoka jednotné kanalizace Odlehčovací stoka jednotné kanalizace Odlehčovací stoka jednotné kanalizace Odlehčovací stoka jednotné kanalizace Odlehčovací stoka jednotné kanalizace Odlehčovací stoka jednotné kanalizace Odlehčovací stoka jednotné kanalizace Odlehčovací stoka jednotné kanalizace kanalizace průmyslových odpadních vod kanalizace průmyslových odpadních vod kanalizace průmyslových odpadních vod kanalizace průmyslových odpadních vod kanalizace průmyslových odpadních vod kanalizace průmyslových odpadních vod kanalizace průmyslových odpadních vod kanalizace průmyslových odpadních vod kanalizace průmyslových odpadních vod Výtlačné kalové potrubí Výtlačné kalové potrubí Výtlačné kalové potrubí Výtlačné kalové potrubí Výtlačné kalové potrubí Výtlačné kalové potrubí Výtlačné kalové potrubí Výtlačné kalové potrubí Výtlačné kalové potrubí ELEKTRICKÁ A SDĚLOVACÍ VEDENÍ Vedení nízkého napětí Vedení nízkého napětí Vedení nízkého napětí Vedení nízkého napětí Vedení nízkého napětí Vedení nízkého napětí Vedení nízkého napětí Vedení nízkého napětí Vedení nízkého napětí 6.602A Vedení nízkého napětí 6.602B Vedení nízkého napětí 6.602C Vedení nízkého napětí Vedení vysokého napětí Vedení vysokého napětí Vedení vysokého napětí Vedení vysokého napětí Vedení vysokého napětí Vedení vysokého napětí Vedení vysokého napětí Vedení vysokého napětí Vedení vysokého napětí 6.612A Vedení vysokého napětí 6.612B Vedení vysokého napětí

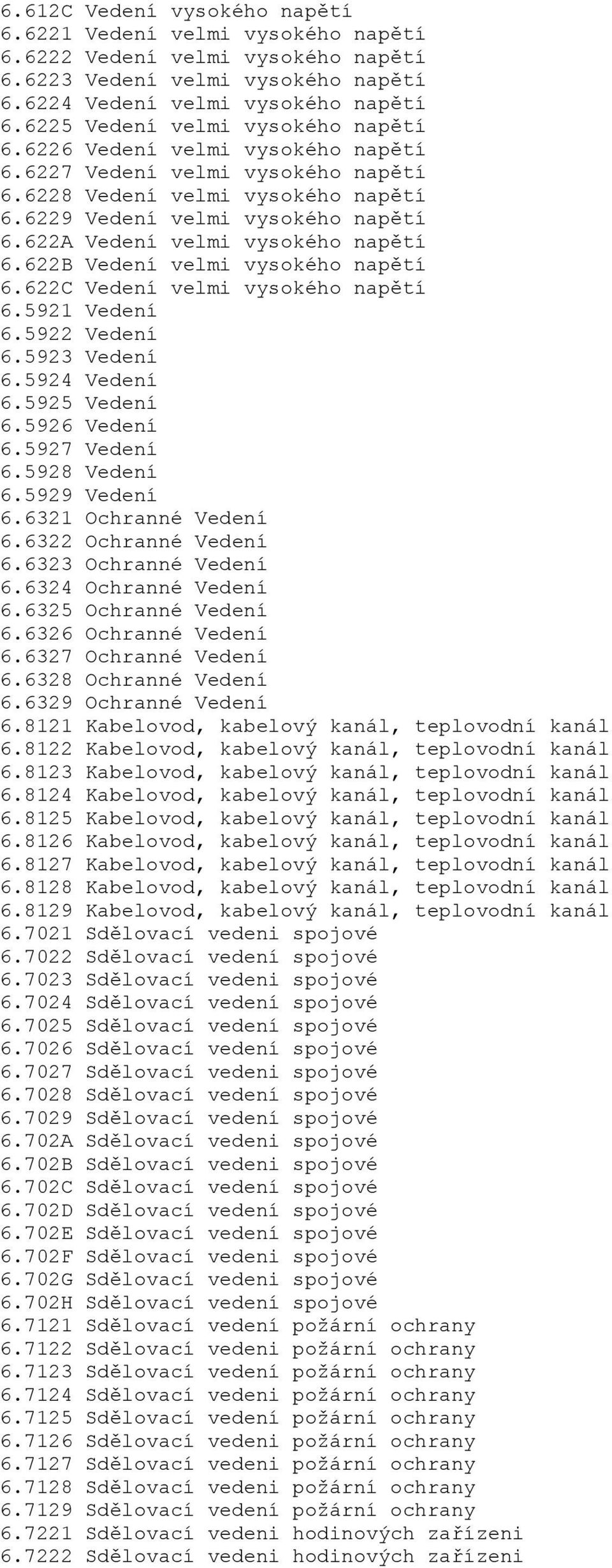

16 6.612C Vedení vysokého napětí Vedení velmi vysokého napětí Vedení velmi vysokého napětí Vedení velmi vysokého napětí Vedení velmi vysokého napětí Vedení velmi vysokého napětí Vedení velmi vysokého napětí Vedení velmi vysokého napětí Vedení velmi vysokého napětí Vedení velmi vysokého napětí 6.622A Vedení velmi vysokého napětí 6.622B Vedení velmi vysokého napětí 6.622C Vedení velmi vysokého napětí Vedení Vedení Vedení Vedení Vedení Vedení Vedení Vedení Vedení Ochranné Vedení Ochranné Vedení Ochranné Vedení Ochranné Vedení Ochranné Vedení Ochranné Vedení Ochranné Vedení Ochranné Vedení Ochranné Vedení Kabelovod, kabelový kanál, teplovodní kanál Kabelovod, kabelový kanál, teplovodní kanál Kabelovod, kabelový kanál, teplovodní kanál Kabelovod, kabelový kanál, teplovodní kanál Kabelovod, kabelový kanál, teplovodní kanál Kabelovod, kabelový kanál, teplovodní kanál Kabelovod, kabelový kanál, teplovodní kanál Kabelovod, kabelový kanál, teplovodní kanál Kabelovod, kabelový kanál, teplovodní kanál Sdělovací vedeni spojové Sdělovací vedení spojové Sdělovací vedeni spojové Sdělovací vedení spojové Sdělovací vedení spojové Sdělovací vedení spojové Sdělovací vedeni spojové Sdělovací vedení spojové Sdělovací vedení spojové 6.702A Sdělovací vedeni spojové 6.702B Sdělovací vedeni spojové 6.702C Sdělovací vedení spojové 6.702D Sdělovací vedení spojové 6.702E Sdělovací vedení spojové 6.702F Sdělovací vedeni spojové 6.702G Sdělovací vedeni spojové 6.702H Sdělovací vedení spojové Sdělovací vedení požární ochrany Sdělovací vedeni požární ochrany Sdělovací vedení požární ochrany Sdělovací vedeni požární ochrany Sdělovací vedení požární ochrany Sdělovací vedeni požární ochrany Sdělovací vedeni požární ochrany Sdělovací vedeni požární ochrany Sdělovací vedení požární ochrany Sdělovací vedeni hodinových zařízeni Sdělovací vedeni hodinových zařízeni

17 Sdělovací vedeni hodinových zařízení Sdělovací vedení hodinových zařízení Sdělovací vedeni hodinových zařízení Sdělovací vedení hodinových zařízení Sdělovací vedeni hodinových zařízení Sdělovací vedeni hodinových zařízení Sdělovací vedeni hodinových zařízení Vedeni pro anténní rozvod Vedení pro anténní rozvod Vedeni pro anténní rozvod Vedeni pro anténní rozvod Vedení pro anténní rozvod Vedeni pro anténní rozvod Vedení pro anténní rozvod Vedení pro anténní rozvod Vedeni pro anténní rozvod PLYNOVODY, TEPLOVODY Potrubí nízkotlaké Potrubí nízkotlaké Potrubí nízkotlaké Potrubí nízkotlaké Potrubí nízkotlaké Potrubí nízkotlaké Potrubí nízkotlaké Potrubí nízkotlaké Potrubí nízkotlaké Potrubí středotlaké Potrubí středotlaké Potrubí středotlaké Potrubí středotlaké Potrubí středotlaké Potrubí středotlaké Potrubí středotlaké Potrubí středotlaké Potrubí středotlaké Potrubí vysokotlaké Potrubí vysokotlaké Potrubí vysokotlaké Potrubí vysokotlaké Potrubí vysokotlaké Potrubí vysokotlaké Potrubí vysokotlaké Potrubí vysokotlaké Potrubí vysokotlaké Potrubí Potrubí Potrubí Potrubí Potrubí Potrubí Potrubí Potrubí Potrubí Potrubí technického plynu Potrubí technického plynu Potrubí technického plynu Potrubí technického plynu Potrubí technického plynu Potrubí technického plynu Potrubí technického plynu Potrubí technického plynu Potrubí technického plynu Potrubí stlačeného vzduchu Potrubí stlačeného vzduchu Potrubí stlačeného vzduchu Potrubí stlačeného vzduchu

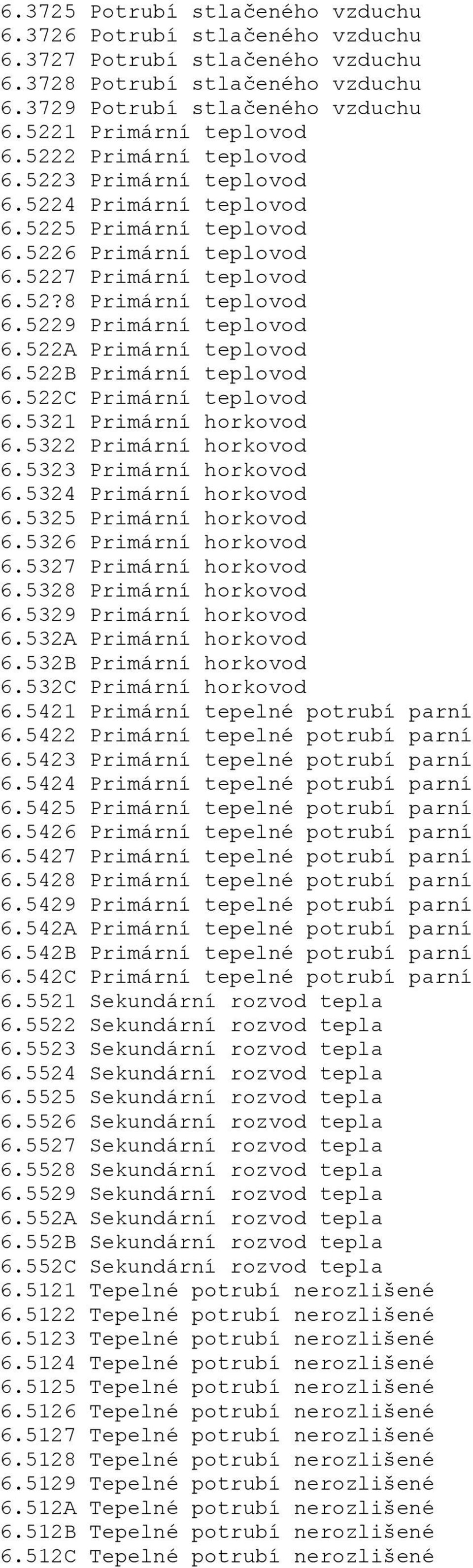

18 Potrubí stlačeného vzduchu Potrubí stlačeného vzduchu Potrubí stlačeného vzduchu Potrubí stlačeného vzduchu Potrubí stlačeného vzduchu Primární teplovod Primární teplovod Primární teplovod Primární teplovod Primární teplovod Primární teplovod Primární teplovod 6.52?8 Primární teplovod Primární teplovod 6.522A Primární teplovod 6.522B Primární teplovod 6.522C Primární teplovod Primární horkovod Primární horkovod Primární horkovod Primární horkovod Primární horkovod Primární horkovod Primární horkovod Primární horkovod Primární horkovod 6.532A Primární horkovod 6.532B Primární horkovod 6.532C Primární horkovod Primární tepelné potrubí parní Primární tepelné potrubí parní Primární tepelné potrubí parní Primární tepelné potrubí parní Primární tepelné potrubí parní Primární tepelné potrubí parní Primární tepelné potrubí parní Primární tepelné potrubí parní Primární tepelné potrubí parní 6.542A Primární tepelné potrubí parní 6.542B Primární tepelné potrubí parní 6.542C Primární tepelné potrubí parní Sekundární rozvod tepla Sekundární rozvod tepla Sekundární rozvod tepla Sekundární rozvod tepla Sekundární rozvod tepla Sekundární rozvod tepla Sekundární rozvod tepla Sekundární rozvod tepla Sekundární rozvod tepla 6.552A Sekundární rozvod tepla 6.552B Sekundární rozvod tepla 6.552C Sekundární rozvod tepla Tepelné potrubí nerozlišené Tepelné potrubí nerozlišené Tepelné potrubí nerozlišené Tepelné potrubí nerozlišené Tepelné potrubí nerozlišené Tepelné potrubí nerozlišené Tepelné potrubí nerozlišené Tepelné potrubí nerozlišené Tepelné potrubí nerozlišené 6.512A Tepelné potrubí nerozlišené 6.512B Tepelné potrubí nerozlišené 6.512C Tepelné potrubí nerozlišené
