1 Koncepce LVS OBSAH 1. Popis LVS 2. Mapa rozmístění prvků LVS 3. Tabulka rozmístění prvků LVS 4. Popis jednotlivých měřicích míst a použité techniky 1. Popis LVS V území budou rozmístěny hladinoměry na Černý potok, Huťský potok a jeden jehoh bezejmenný přítok - riziko při rychlém tání sněhu a při přívalových intenzivních deštích. V bezprostřední blízkosti toků jsou umístěny objekty. Většinou malá kapacita koryta, mnoho propustků a zatrubnění s nebezpečím ucpání. Propustky často pod komunikacemi - ohrožení hlavních komunikačních tras ve městě. Při přívalových dešťích je problém s rozvodnění drobných bezejmených toků, které tvoří přítoky hlavně Huťského potoka. Proto jsou zde navrženy hladinoměry s rozmístěním dle mapy. Popis techniky je v kap. 7 projektové dokumetace. Obci hrozí rovněž bleskové povodně, případně zvednutí hladiny toků při jarním či zimním tání, letních dlouhotrvajících či přívalových deštích. V současné době je v území města Rokytnice nad Jizerou umístěn srážkoměr ČHMÚ v lokalitě Dvoračky. Navržený srážkoměr by měl vytvářet doplnění k měřeným údajům, srážky z Hořeních domků jsoui odváděny do jiného údolí, než z Dvoraček. Meteostanice (srážkoměr) může předávat údaje pomocí SMS na zvolená čísla.

V bezprostřední blízkosti toků jsou umístěny objekty. Většinou malá kapacita koryta, mnoho propustků a zatrubnění s nebezpečím ucpání.

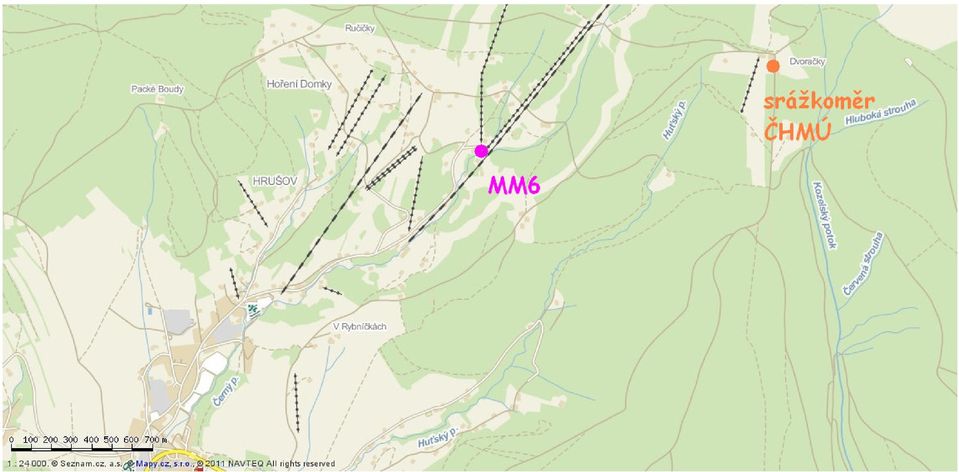

2 2.Mapa rozmístění prvků LVS NOVÝ STAV verze projektu 1.0, upravená po posudku MŽP 2012 Celkový náhled na rozmístění prvků LVS

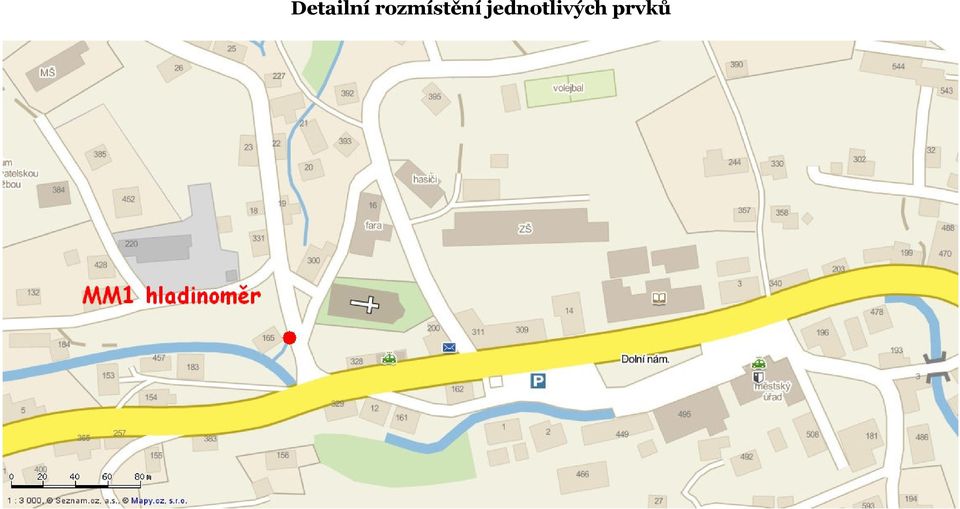

4 Detailní rozmístění jednotlivých prvků

9 3.Tabulka rozmístění prvků LVS Číslo MM MM 1 Hladinoměr MM 2 Hladinoměr MM 3 Hladinoměr Tok / lokalita Bezejmenný místní tok ze směru od Studenova Umístění na opěrné zdi u zatrubněné části Černý potok Na konzole u obecního mostku Huťský potok Na konzole u obecního mostku Katastral ní poloha MM Vlastník pozemku Vlastník sloupu/objektu 2953/5 Město Rokytnice nad Jizerou Město Rokytnice nad Jizerou/ Nový 3196 Město Rokytnice nad Jizerou Město Rokytnice nad Jizerou/ Nový 3262/6 Město Rokytnice nad Jizerou Město Rokytnice nad Jizerou/ Nový MM 5 Srážkoměr MM 6 Srážkoměr V části Studenov u soukromého obytného objektu č.p.15 st. 470 Cicvárek Petr U stadionu 964, Mladá Boleslav, Mladá Boleslav II, /3 SJM Rochovanský Bořek a Rochovanská Magda Cicvárek Petr U stadionu 964, Mladá Boleslav, Mladá Boleslav II, /3 SJM Rochovanský Bořek a Rochovanská Magda V části Hoření domky u soukromého objektu, s celoročním provozem St. 787/1 Spartak Rokytnice, a.s. Spartak Rokytnice, a.s.

Jizerou/ Nový 3196 Město Rokytnice nad Jizerou Město Rokytnice nad Jizerou/ Nový 3262/6 Město Rokytnice nad Jizerou Město Rokytnice nad Jizerou/ Nový MM 5 Srážkoměr MM 6 Srážkoměr V části Studenov u

10 4.Popis měřicích míst a použité techniky Popis umístění a katastrální umístění všech zařízení je v grafické příloze zadávací dokumentace. Srážkoměr Pro celoroční pozorování bude provozován srážkoměr bez vyhřívání se záchytnou plochou 500 cm 2. Srážkoměry jsou umístěny na přízemní nízké budově a to z důvodu jednoduché obsluhy a snadného přístupu a to celoročně. Z důvodu ochrany proti vandalismu bude srážkoměr instalován na střechu zabezpečené budovy Srážkoměr bude instalován tak, aby okolní překážky neovlivňovaly zachycení srážkové vody (dvojnásobná vzdálenost překážky od srážkoměru než je její výška) Naměřené hodnoty budou odesílány na server - kde budou k dispozici veřejnosti a členům povodňových komisí. Monitorovací modul bude dále automaticky rozesílat alarmové SMS určeným skupinám příjemců a do MIS. Zařízení bude odpovídat metodice MŽP. Napájení bude zálohopváno baterií a dobíjeno solárním panelem 25W. Hladinoměr Navržené hladinoměry budou umístěny na konzolách opěrné zdi nebo konstrukce mostu. Hladinoměr bude napájen ze solárního panelu. Bude použit ultrazvukový hladinoměr s rozsahem měření 0,3-10m. Naměřená data z hladinoměru budou sloužit také jako včasná výstraha pro obce po proudu. Pomocí SMS na navolené tel. Číslo, v případě klidového stavu např. jen jednou denně, lze odesílat data. Při povodňové situaci dle potřeby. Je navržen také radiový přenos signálu, tedy není nutno, aby v případě krizového stavu fungovaly SMS brány. Zařízení pro radiový přenos je stejně jako celý systém zálohováno na min. 72 hodin. Napájení bude zálohováno baterií a dobíjeno solárním panelem 25W.

Srážkoměry jsou umístěny na přízemní nízké budově a to z důvodu jednoduché obsluhy a snadného přístupu a to celoročně.
