1 Pohony Velké množství pohonů Od profilových ISO/ VDMA válců po kompaktní válce s krátkým zdvihem, bezpístnicové a kruhové válce po otočné pohony, tlumiče nárazů ACE a válce Martonair v naší sekci klasiky. V tomto vydání katalogu Norgren Express jsme uvedli čísla součástí stovek skladových konfigurací, které jsou na skladě pro rychlé dodání. Zakázkové konfigurace jsou také k dispozici a stačí jen zatelefonovat nebo odeslat , kontaktujte Express tým pro rychlou a odbornou radu. Veškeré příslušenství je jasně uvedeno, aby vám pomohlo zajistit, že dostanete všechny díly potřebné k provedení vaší práce. Rychlé dodání objednávejte již dnes

2 Průvodce rychlým vyhledáním Jednočinný Dvojčinný Kruhové válce RM/28000/M ISO 6432 Ø 0 až 25 mm Jednočinný RM/8000/M ISO 6432 Ø 0 až 25 mm Dvojčinný RT/5700/M Ø 20 až 40 mm Jednočinný RT/57200/M Ø 0 až 63 mm Dvojčinný RM/5540/M Ø 32 až 63 mm Dvojčinný Strana 2 Strana 3 Strana 6 Strana 7 Strana 2 Kompaktní pneumatické válce RA/9000/M a RA/93000/M ISO 2287 Ø 20 až 63 mm Jednočinný RA/92000/M ISO 2287 Ø 20 až 25 mm Dvojčinný RM/9000/M Ø 20 až 63 mm Jednočinný RM/92000/M Ø 2 až 00 mm Dvojčinný M/5000, M/50200 Ø 8 až 63 mm Jednočinný a Dvojčinný Strana 24 Strana 25 Strana 28 Strana 29 Strana 32 Profilové válce PRA/8000/M ISO, VDMA, NFE Ø 32 až 50 mm PRA/82000/M ISO, VDMA, NFE Ø 32 až 25 mm RA/8000/M ISO, VDMA, NFE Ø 32 až 320 mm Strana 34 Strana 35 Strana 38 LINTRA Bezpístnicové Válce Válce s vedením M/46000 Vnitřní vedení Ø 6 až 80 mm M/4600 Vnitřní vedení Ø 6 až 80 mm M/6000/M Ø 0 až 40 mm M/6000/M, M/6000/MR Ø 32 až 00 mm Strana 42 Strana 44 Strana 46 Strana 48 Otočné pohony Nerezová ocel M/ až 270 úhel 0,2 24,73 Nm/6 bar M/62000/MI VDMA Ø 32 až 25 mm KM/8000/M ISO 6432 Ø 2 až 25 mm Strana 49 Strana 5 Strana 53 0 eshop.norgren.cz NORGREN EXPRESS Servis

3 eshop.norgren.cz Průvodce rychlým vyhledáním Jednočinný Dvojčinný Měchové válce PM/3000 Kompaktní měchové válce Ø 2 3/4 až 2 M/3000 Měchové válce, rozebiratelné pro servisní účely Ø 6 až 26 Strana 55 Strana 57 Snímače M/50 (Jazýčkový) M/50/E (Indukční) Strana 58 TLUMIČE Tlumiče nárazů ACE Série MC se samočinnou kompenzací Tlumiče nárazů ACE Série MA, nastavitelné Strana 60 Strana 6 KLASICKÉ výrobky KA/8000 Ø 32 až 200 mm RM/900 Ø,25 až 4 M/ , Joule M/525, M/540 Polohovací zařízení s pevným rozsahem M/6000 Miniaturní pohony Strana 62 Strana 63 Strana 64 Strana 65 Strana 66 Válec pro velké zatížení M/000 Sady těsnění pohonu QM/32 (Jazýčkový) QM/32 (Indukční) TQM/3 (Jazýčkový) Strana 67 Strana 68 Strana 70 Nemohu to najít volejte Express tým

4 ISO Kruhové válce RM/28000/M Jednočinné, ISO 6432 Ø 0 až 25 mm Magnetický píst jako standard Všeobecně dle ISO 6432 Vysoká pevnost, dvakrát krymplované uzavření trubky Odolnost proti korozi Standardní typ je vybaven upevňovací maticí a pojistnou maticí pístnice Technická data Médium: Stlačený vzduch, filtrovaný, mazaný nebo nemazaný Popis činnosti: Jednočinný (pružina pod pístem), píst s magnetem, tlumení koncových poloh polyuretanovým tlumičem Provozní tlak: 2 až 0 bar Provozní teplota: -0 C až +80 C max. Konzultujte s našim technickým oddělením pokud chcete použít přístroj při teplotách pod 2 C Rozměry EW- d3 D BE KK AM # = Zdvih Prů. Ø AM BE BF Ø CDH9 ØD EW d3 KK L LB MR WF XC 0 2 M2x, ,5 7,9 M M6x, ,9 M M6x, ,9 M M22x, ,9 M M22x, ,9 M0x, WF BF XC + # L CD H9 LB MR BE Typ Prů. Délku Velikost Pístnice Ø zdvihu připojení Ø Spínač s jazýčk- Uchycení Uchycení Přímé L- ovými kontakty spínače spínače šroubení šroubení a 5m kablem zdvih > 5 mm zdvih < 5 mm RM/2800/M/0 0 0 M5 4 RM/2800/M/ M5 4 RM/2800/M/ M5 4 RM/2802/M/0 2 0 M5 6 RM/2802/M/ M5 6 RM/2802/M/ M5 6 RM/2806/M/0 6 0 M5 6 RM/2806/M/ M5 6 RM/2806/M/ M5 6 RM/28020/M/ G/8 8 RM/28020/M/ G/8 8 RM/28020/M/ G/8 8 RM/28025/M/ G/8 0 RM/28025/M/ G/8 0 RM/28025/M/ G/8 0 Servisní sada se pro tento typ pneumatických válců nedodává Další informace o magnetických snímačích jsou na straně 58 M/50/LSU/5V QM/33/00/23 C C M/50/LSU/5V QM/33/00/22 C C M/50/LSU/5V QM/33/00/22 C C M/50/LSU/5V QM/33/00/23 C C M/50/LSU/5V QM/33/02/22 C C M/50/LSU/5V QM/33/02/22 C C M/50/LSU/5V QM/33/06/23 C C M/50/LSU/5V QM/33/06/22 C C M/50/LSU/5V QM/33/06/22 C C M/50/LSU/5V QM/33/020/23 C C M/50/LSU/5V QM/33/020/22 C C M/50/LSU/5V QM/33/020/22 C C M/50/LSU/5V QM/33/025/23 C C M/50/LSU/5V QM/33/025/22 C C M/50/LSU/5V QM/33/025/22 C C eshop.norgren.cz NORGREN EXPRESS Objednávky

5 Volejte ISO Kruhové válce RM/8000/M Dvojčinné, ISO 6432 Ø 0 až 25 mm Standardní typ je opatřen magnetickým pístem pro plně flexibilní řídící systém Rozměry podle normy ISO6432 Vysoká pevnost, dvakrát krymplované uzavření trubky Odolný proti korozi Tlumič nebo nastavitelné tlumení Standardní typ je vybaven upevňovací maticí a pojistnou maticí pístnice TECHNICKÁ DATA Rozměry EW- d3 D BE KK AM # = Zdvih WF BF XC + # L CD H9 LB MR BE Médium: Stlačený vzduch, filtrovaný, mazaný nebo nemazaný Popis činnosti: Dvojčinný, magnetický píst s tlumičem nebo nastavitelné tlumení Provozní tlak: až 0 bar Provozní teplota: -0 C až +80 C max. Konzultujte s našim technickým oddělením pokud chcete použít přístroj při teplotách pod 2 C Prů. Ø AM BE BF Ø CDH9 ØD EW d3 KK L LB MR WF XC 0 2 M2x, ,5 7,9 M M6x, ,9 M M6x, ,9 M M22x, ,9 M M22x, ,9 M0x, Tlumení koncových poloh polyuretanovým Nastavitelné Prů. Válce Velikost Pístnice tlumičem tlumení Ø připojení Ø Spínač s jazýčk- Uchycení Uchycení Škrticí Přímé L- ovými kontakty spínače spínače ventil šroubení šroubení a 5m kablem zdvih > 5 mm zdvih < 5 mm RM/800/M/0 0 0 M5 4 RM/800/M/ M5 4 RM/800/M/ M5 4 RM/800/M/ M5 4 RM/800/M/ M5 4 RM/800/M/ M5 4 RM/802/M/0 2 0 M5 6 RM/802/M/ M5 6 RM/802/M/ M5 6 RM/802/M/ M5 6 RM/802/M/ M5 6 RM/802/M/ M5 6 M/50/LSU/5V QM/33/00/23 C0K50405 C C M/50/LSU/5V QM/33/00/22 C0K50405 C C M/50/LSU/5V QM/33/00/22 C0K50405 C C M/50/LSU/5V QM/33/00/22 C0K50405 C C M/50/LSU/5V QM/33/00/22 C0K50405 C C M/50/LSU/5V QM/33/02/22 C0K50405 C C M/50/LSU/5V QM/33/00/23 C0K50405 C C M/50/LSU/5V QM/33/02/22 C0K50405 C C M/50/LSU/5V QM/33/02/22 C0K50405 C C M/50/LSU/5V QM/33/02/22 C0K50405 C C M/50/LSU/5V QM/33/02/22 C0K50405 C C M/50/LSU/5V QM/33/02/22 C0K50405 C C Lze dodat i jiné zdvihy volejte náš Express tým Servisní sada se pro tento typ pneumatických válců nedodává Další informace o magnetických snímačích jsou na straně 58 Snadné objednávání 24/7 eshop.norgren.cz 3

6 ISO Kruhové válce RM/8000/M Dvojčinné, ISO 6432 Ø 0 až 25 mm Pevné Nastavitelné tlumení tlumení Prů. Válce Velikost Pístnice Typ Typ Ø připojení Ø Spínač s jazýčk- Uchycení Uchycení Škrticí Přímé L- ovými kontakty spínače spínače ventil šroubení šroubení a 5m kablem zdvih > 5 mm zdvih < 5 mm RM/806/M/0 6 0 M5 6 RM/806/M/25 RM/807/M/ M5 6 RM/806/M/40 RM/807/M/ M5 6 RM/806/M/50 RM/807/M/ M5 6 RM/806/M/80 RM/807/M/ M5 6 RM/806/M/00 RM/807/M/ M5 6 RM/806/M/25 RM/807/M/ M5 6 RM/806/M/60 RM/807/M/ M5 6 RM/806/M/200 RM/807/M/ M5 6 RM/8020/M/ G/8 8 RM/8020/M/25 RM/802/M/ G/8 8 RM/8020/M/40 RM/802/M/ G/8 8 RM/8020/M/50 RM/802/M/ G/8 8 RM/8020/M/80 RM/802/M/ G/8 8 RM/8020/M/00 RM/802/M/ G/8 8 RM/8020/M/25 RM/802/M/ G/8 8 RM/8020/M/60 RM/802/M/ G/8 8 RM/8020/M/200 RM/802/M/ G/8 8 RM/8020/M/250 RM/802/M/ G/8 8 RM/8025/M/ G/8 0 RM/8025/M/25 RM/8026/M/ G/8 0 RM/8025/M/40 RM/8026/M/ G/8 0 RM/8025/M/50 RM/8026/M/ G/8 0 RM/8025/M/80 RM/8026/M/ G/8 0 RM/8025/M/00 RM/8026/M/ G/8 0 RM/8025/M/25 RM/8026/M/ G/8 0 RM/8025/M/60 RM/8026/M/ G/8 0 RM/8025/M/200 RM/8026/M/ G/8 0 RM/8025/M/250 RM/8026/M/ G/8 0 Lze dodat i jiné zdvihy - volejte náš Express tým Servisní sada se pro tento typ pneumatických válců nedodává Další informace o magnetických snímačích jsou na straně 58 M/50/LSU/5V QM/33/06/23 C0K50405 C C M/50/LSU/5V QM/33/06/22 C0K50405 C C M/50/LSU/5V QM/33/06/22 C0K50405 C C M/50/LSU/5V QM/33/06/22 C0K50405 C C M/50/LSU/5V QM/33/06/22 C0K50405 C C M/50/LSU/5V QM/33/06/22 C0K50405 C C M/50/LSU/5V QM/33/06/22 C0K50405 C C M/50/LSU/5V QM/33/06/22 C0K50405 C C M/50/LSU/5V QM/33/06/22 C0K50405 C C M/50/LSU/5V QM/33/020/23 C0K5068 C C M/50/LSU/5V QM/33/020/22 C0K5068 C C M/50/LSU/5V QM/33/020/22 C0K5068 C C M/50/LSU/5V QM/33/020/22 C0K5068 C C M/50/LSU/5V QM/33/020/22 C0K5068 C C M/50/LSU/5V QM/33/020/22 C0K5068 C C M/50/LSU/5V QM/33/020/22 C0K5068 C C M/50/LSU/5V QM/33/020/22 C0K5068 C C M/50/LSU/5V QM/33/020/22 C0K5068 C C M/50/LSU/5V QM/33/020/22 C0K5068 C C M/50/LSU/5V QM/33/025/23 C0K5068 C C M/50/LSU/5V QM/33/025/22 C0K5068 C C M/50/LSU/5V QM/33/025/22 C0K5068 C C M/50/LSU/5V QM/33/025/22 C0K5068 C C M/50/LSU/5V QM/33/025/22 C0K5068 C C M/50/LSU/5V QM/33/025/22 C0K5068 C C M/50/LSU/5V QM/33/025/22 C0K5068 C C M/50/LSU/5V QM/33/025/22 C0K5068 C C M/50/LSU/5V QM/33/025/22 C0K5068 C C M/50/LSU/5V QM/33/025/22 C0K5068 C C Kompletní nabídka šroubení je na straně 224 PŘEJDI NA norgren Výrobky Norgren znamenají vyšší výkon a spolehlivost. Tisíce výrobků a příslušenství jsou dostupné pro okamžitou dodávku. Naše nabídka ISO válců nahradí následující výrobky: Festo válce DSNU Parker válce PA SMC válce C85 Bosch Rexroth válce MNI Pro další informace folej Express tým Přejdi na Norgren Vždy na skladě Rychlé dodávky Záruka 2 roky Express plus Jaký je rozdíl mezi tlumičem a nastavitelným tlumením? Tlumení nárazů používá polyuretanový kotouč namontovaný v uzavíracích víkách válce pro zmenšení nárazů a vibrací přímo na konci zdvihu válce. Nastavitelné vzduchové tlumení je účinné v krátké vzdálenosti od konce zdvihu a pro řízení nárazu a vibrací využívá vzduch ve válci pomocí regulačního šroubu. 4 eshop.norgren.cz NORGREN EXPRESS Dodání

7 eshop.norgren.cz MONTÁŽ Pro RM/28000/M & RM/8000/M ISO Kruhové válce Jednočinný a Dvojčinný jednočinný a dvojčinný jen dvojčinný Reed switch Magnetický spínač Banjo šroubení L2 Guide block Vodící jednotka L Switch Uchycení mounting spínače B,G F C AK N FH UF Prů. Ø AK B, G C F FH L L2 0 QM/800/38 M/P9407 M/P9369 QM/800/25 QM/947 QM/800/44 2 QM/802/38 M/P9408 M/P9389 QM/802/25 QM/802/34 QM/802/24 QM/802/44 6 QM/802/38 M/P9408 M/P9389 QM/802/25 QM/802/34 QM/802/24 QM/802/44 20 QM/8020/38 M/P9409 M/P9406 QM/8020/25 QM/8020/34 QM/8020/24 QM/8020/44 25 QM/8025/38 M/P9409 M/P9406 QM/8025/25 QM/8020/34 QM/8020/24 QM/8020/44 Prů. Ø N UF Vodicí jednotka 0 M/P50/90 QM/800/32 2 M/P3834 QM/802/32 QM/802/6/* 6 M/P3834 QM/802/32 QM/802/6/* 20 M/P365 QM/8020/32 QM/8020/6/* 25 M/P365 QM/8025/32 QM/8025/6/* * Doplňte standardní délku zdvihu: Ø2 mm: 50, 00, 60, 200 a 250 mm; Ø 6 až 25 mm: 50, 00, 60, 200, 250, 320, 400 a 500 mm V jiných délkách zdvihů se nedodávají, použijte nejbližší standardní zdvih. Rychlé dodání objednávejte již dnes

8 Kruhové válce RT/5700/M Jednočinné Ø 0 až 40 mm Ušetří 20% prostoru nad základní délkou příslušného válce ISO/VDMA Nízké tření, dlouhá životnost těsnění Vysoká pevnost, dvakrát krimplované uzavření trubky Standardní typ je opatřen magnetickým pístem pro plně flexibilní řídící systém Technická data Médium: Stlačený vzduch, filtrovaný, mazaný nebo nemazaný Popis činnosti: Jednočinný, pružina pod pístem Provozní tlak: 2 až 0 bar Provozní teplota: -5 C až +80 C max. Konzultujte s našim technickým oddělením pokud chcete použít přístroj při teplotách pod 2 C Rozměry D EW- 0, Prů. Ø A BE BF Ø CDh9 Ø D EW-O, KK L LB MR V (#0 a 25) V (#50) WF XC BE KK # = Zdvih A WF BF XC + # + V L CD h9 LB MR BE 20 4 M6 x, M ,5 75, M8 x, ,5 4 M0 x, ,5 78, M22 x, ,5 6 M0 x, M30 x, ,5 20 M2 x, Typ Prů. Délku Velikost Pístnicí Ø zdvihu připojení Ø Spínač s jazýčk- Uchycení Škrticí Přímé L- ovými kontakty spínače ventil šroubení šroubení a 5m kablem RT/5720/M/ Rc /8 8 RT/5720/M/ Rc /8 8 RT/5720/M/ Rc /8 8 RT/5725/M/ Rc /8 0 RT/5725/M/ Rc /8 0 RT/5725/M/ Rc /8 0 RT/5732/M/ Rc /8 2 RT/5732/M/ Rc /8 2 RT/5740/M/ Rc /8 4 RT/5740/M/ Rc /8 4 M/50/LSU/5V QM/33/020/22 C0SA0068 C C M/50/LSU/5V QM/33/020/22 C0SA0068 C C M/50/LSU/5V QM/33/020/22 C0SA0068 C C M/50/LSU/5V QM/33/025/22 C0SA0068 C C M/50/LSU/5V QM/33/025/22 C0SA0068 C C M/50/LSU/5V QM/33/025/22 C0SA0068 C C M/50/LSU/5V QM/33/032/22 C0SA0068 C C M/50/LSU/5V QM/33/032/22 C0SA0068 C C M/50/LSU/5V QM/33/040/22 C0SA0068 C C M/50/LSU/5V QM/33/040/22 C0SA0068 C C Lze dodat i jiné zdvihy volejte náš Express tým Servisní sada se pro tento typ pneumatických válců nedodává Další informace o magnetických snímačích jsou na straně 58 6 eshop.norgren.cz NORGREN EXPRESS Servis

9 eshop.norgren.cz Kruhové válce RT/57200/M Dvojčinné - Ø 8 až 63 mm Ušetří 20% prostoru nad základní délkou příslušného válce ISO/VDMA Nízké tření, dlouhá životnost těsnění Vysoká pevnost, dvakrát krimplované uzavření trubky Standardní typ je opatřen magnetickým pístem pro plně flexibilní řídící systém Technická data Médium: Stlačený vzduch, filtrovaný, mazaný nebo nemazaný Popis činnosti: D EW- 0, BE KK A WF BF XC + # L MR CD h9 BE Dvojčinný, tlumení koncových poloh polyuretanovým tlumičem Boční přívod, integrované uchycení (Ø 8 až 40 mm), upevňovací otvory v zadním čele (Ø 50 a 63 mm) # = Zdvih LB Provozní tlak: až 0 bar Provozní teplota: 0 C až +80 C Konzultujte s našim technickým oddělením pokud chcete použít přístroj při teplotách pod 2 C Rozměry (Ø 0 až 40mm) Prů. Ø A BE BF Ø CDh9 Ø D EW-O, KK L LB MR WF XC 0 9 M0 x M M0 x M M2 x, ,5 0 M ,5 64, M6 x, M ,5 75, M8 x, ,5 4 M0 x, ,5 78, M22 x, ,5 6 M0 x, M30 x, ,5 20 M2 x, D XC + # TC 3 TG A FB ø B - 0, KK ø BA - 0, RT # = Zdvih 26 XL + # 2 Rozměry (Ø 50 a 63 mm) Prů. Ø A Ø B/BA-0, Ø D FB KK RT TC TG XC XL ,5 M 6 M 2 x,25 M 0 x 49 28, ,5 M 8 M 6 x,5 M 2 x, , Nemohu to najít volejte Express tým

10 Kruhové válce RT/57200/M Dvojčinné Ø 8 až 63 mm Typ Prů. Délku Velikost Pístnicí Ø zdvihu připojení Ø Spínač s jazýčk- Uchycení Škrticí Přímé L- ovými kontakty spínače ventil šroubení šroubení a 5m kablem RT/5720/M/0 0 0 M5 4 RT/5720/M/ M5 4 RT/5720/M/ M5 4 RT/5720/M/ M5 4 RT/5722/M/0 2 0 M5 4 RT/5722/M/ M5 4 RT/5722/M/ M5 4 RT/5722/M/ M5 4 RT/5726/M/0 6 0 M5 6 RT/5726/M/ M5 6 RT/5726/M/ M5 6 RT/5726/M/ M5 6 RT/5726/M/ M5 6 RT/5726/M/ M5 6 RT/57220/M/ Rc /8 8 RT/57220/M/ Rc /8 8 RT/57220/M/ Rc /8 8 RT/57220/M/ Rc /8 8 RT/57220/M/ Rc /8 8 RT/57220/M/ Rc /8 8 RT/57220/M/ Rc /8 8 RT/57220/M/ Rc /8 8 RT/57220/M/ Rc /8 8 RT/57220/M/ Rc /8 8 RT/57220/M/ Rc /8 8 RT/57225/M/ Rc /8 0 RT/57225/M/ Rc /8 0 RT/57225/M/ Rc /8 0 RT/57225/M/ Rc /8 0 RT/57225/M/ Rc /8 0 RT/57225/M/ Rc /8 0 RT/57225/M/ Rc /8 0 RT/57225/M/ Rc /8 0 RT/57225/M/ Rc /8 0 RT/57225/M/ Rc /8 0 RT/57225/M/ Rc /8 0 RT/57232/M/ Rc /8 2 RT/57232/M/ Rc /8 2 RT/57232/M/ Rc /8 2 RT/57232/M/ Rc /8 2 RT/57232/M/ Rc /8 2 RT/57232/M/ Rc /8 2 RT/57232/M/ Rc /8 2 RT/57232/M/ Rc /8 2 RT/57232/M/ Rc /8 2 RT/57232/M/ Rc /8 2 RT/57232/M/ Rc /8 2 RT/57240/M/ Rc /8 4 RT/57240/M/ Rc /8 4 RT/57240/M/ Rc /8 4 RT/57240/M/ Rc /8 4 RT/57240/M/ Rc /8 4 RT/57240/M/ Rc /8 4 RT/57240/M/ Rc /8 4 RT/57240/M/ Rc /8 4 RT/57240/M/ Rc /8 4 RT/57240/M/ Rc /8 4 M/50/LSU/5V QM/33/00/22 C0K50405 C C M/50/LSU/5V QM/33/00/22 C0K50405 C C M/50/LSU/5V QM/33/00/22 C0K50405 C C M/50/LSU/5V QM/33/00/22 C0K50405 C C M/50/LSU/5V QM/33/02/22 C0K50405 C C M/50/LSU/5V QM/33/02/22 C0K50405 C C M/50/LSU/5V QM/33/02/22 C0K50405 C C M/50/LSU/5V QM/33/02/22 C0K50405 C C M/50/LSU/5V QM/33/06/22 C0K50405 C C M/50/LSU/5V QM/33/06/22 C0K50405 C C M/50/LSU/5V QM/33/06/22 C0K50405 C C M/50/LSU/5V QM/33/06/22 C0K50405 C C M/50/LSU/5V QM/33/06/22 C0K50405 C C M/50/LSU/5V QM/33/06/22 C0K50405 C C M/50/LSU/5V QM/33/020/22 C0TA0068 C C M/50/LSU/5V QM/33/020/22 C0TA0068 C C M/50/LSU/5V QM/33/020/22 C0TA0068 C C M/50/LSU/5V QM/33/020/22 C0TA0068 C C M/50/LSU/5V QM/33/020/22 C0TA0068 C C M/50/LSU/5V QM/33/020/22 C0TA0068 C C M/50/LSU/5V QM/33/020/22 C0TA0068 C C M/50/LSU/5V QM/33/020/22 C0TA0068 C C M/50/LSU/5V QM/33/020/22 C0TA0068 C C M/50/LSU/5V QM/33/020/22 C0TA0068 C C M/50/LSU/5V QM/33/020/22 C0TA0068 C C M/50/LSU/5V QM/33/025/22 C0TA0068 C C M/50/LSU/5V QM/33/025/22 C0TA0068 C C M/50/LSU/5V QM/33/025/22 C0TA0068 C C M/50/LSU/5V QM/33/025/22 C0TA0068 C C M/50/LSU/5V QM/33/025/22 C0TA0068 C C M/50/LSU/5V QM/33/025/22 C0TA0068 C C M/50/LSU/5V QM/33/025/22 C0TA0068 C C M/50/LSU/5V QM/33/025/22 C0TA0068 C C M/50/LSU/5V QM/33/025/22 C0TA0068 C C M/50/LSU/5V QM/33/025/22 C0TA0068 C C M/50/LSU/5V QM/33/025/22 C0TA0068 C C M/50/LSU/5V QM/33/032/22 C0TA0068 C C M/50/LSU/5V QM/33/032/22 C0TA0068 C C M/50/LSU/5V QM/33/032/22 C0TA0068 C C M/50/LSU/5V QM/33/032/22 C0TA0068 C C M/50/LSU/5V QM/33/032/22 C0TA0068 C C M/50/LSU/5V QM/33/032/22 C0TA0068 C C M/50/LSU/5V QM/33/032/22 C0TA0068 C C M/50/LSU/5V QM/33/032/22 C0TA0068 C C M/50/LSU/5V QM/33/032/22 C0TA0068 C C M/50/LSU/5V QM/33/032/22 C0TA0068 C C M/50/LSU/5V QM/33/032/22 C0TA0068 C C M/50/LSU/5V QM/33/040/22 C0TA0068 C C M/50/LSU/5V QM/33/040/22 C0TA0068 C C M/50/LSU/5V QM/33/040/22 C0TA0068 C C M/50/LSU/5V QM/33/040/22 C0TA0068 C C M/50/LSU/5V QM/33/040/22 C0TA0068 C C M/50/LSU/5V QM/33/040/22 C0TA0068 C C M/50/LSU/5V QM/33/040/22 C0TA0068 C C M/50/LSU/5V QM/33/040/22 C0TA0068 C C M/50/LSU/5V QM/33/040/22 C0TA0068 C C M/50/LSU/5V QM/33/040/22 C0TA0068 C C eshop.norgren.cz NORGREN EXPRESS Objednávky

11 Volejte Kruhové válce RT/57200/M Dvojčinné Ø 8 až 63 mm Typ Prů. Délku Velikost Pístnicí Ø zdvihu připojení Ø Spínač s jazýčk- Uchycení Škrticí Přímé L- ovými kontakty spínače ventil šroubení šroubení a 5m kablem RT/57250/M/ Rc /4 6 RT/57250/M/ Rc /4 6 RT/57250/M/ Rc /4 6 RT/57250/M/ Rc /4 6 RT/57250/M/ Rc /4 6 RT/57250/M/ Rc /4 6 RT/57250/M/ Rc /4 6 RT/57250/M/ Rc /4 6 RT/57250/M/ Rc /4 6 RT/57250/M/ Rc /4 6 RT/57263/M/ Rc /4 20 RT/57263/M/ Rc /4 20 RT/57263/M/ Rc /4 20 RT/57263/M/ Rc /4 20 RT/57263/M/ Rc /4 20 RT/57263/M/ Rc /4 20 RT/57263/M/ Rc /4 20 RT/57263/M/ Rc /4 20 RT/57263/M/ Rc /4 20 RT/57263/M/ Rc /4 20 Lze dodat i jiné zdvihy - volejte náš Express tým Servisní sada se pro tento typ pneumatických válců nedodává Další informace o magnetických snímačích jsou na straně 58 Kompletní nabídka šroubení je na straně 224 M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/050/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C M/50/LSU/5V QM/33/063/22 C0TA00828 C C Express Links Doplňkové řady... Zadní středový port a ploché čelo bočního portu. Ohledně dalších informací volejte váš Express tým Snadné objednávání 24/7 eshop.norgren.cz 9

12 MONTÁŽ Pro rt/5700/m & rt/57200/m Kruhové válce Jednočinný a Dvojčinný Ø 0 až 40 mm Magnetický Reed spínač switch Banjo Škrtící ventil L Switch Uchycení mounting spínače F N C AK UF N2 Jen dvojčinný Ø 50 až 63 mm Magnetický Reed spínač switch H L Škrtící Banjo ventil C Switch Uchycení mounting spínače F L H AK UF C Prů. Ø AK C F H L N N2 UF 0 QM/800/38 M/P7273/2 QM/800/25 QM/947 M/P7364 M/P50/80 QM/800/32 2 QM/800/38 M/P7273/2 QM/800/25 QM/947 M/P7364 M/P50/80 QM/800/32 6 QM/802/38 M/P9369 QM/5706/25 QM/946 M/P50/90 M/P50/79 QM/802/32 20 QM/8020/38 M/P9389 QM/57020/25 QM/802/24 M/P3834 M/P50/60 QM/8020/32 25 QM/8025/38 M/P4038 QM/57025/25 QM/57025/25 M/P3607 M/P50/89 QM/8025/32 32 QM/8025/38 M/P9406 QM/57032/25 QM/8020/24 M/P365 M/P50/89 QM/8025/32 40 QM/8040/38 M/P7273/3 QM/57040/25 QM/57040/24 M/P29254 M/P50/90 QM/8040/32 50 QM/8040/38 QM/57050/2 QM/57040/25 QM/55240/28 QM/57050/24 M/P50/90 QM/8040/32 63 QM/8050/38 QM/57063/2 QM/57063/25 QM/55250/28 QM/57063/24 M/P50/9 QM/8050/32 20 eshop.norgren.cz NORGREN EXPRESS Dodání

13 eshop.norgren.cz Kruhové válce RM/5540/M Dvojčinné Ø 32 až 00 mm Hladká konstrukce Nízké tření, dlouhá životnost těsnění Standardní typ je opatřen magnetickým pístem pro plně flexibilní řídící systém Nemazaný provoz Technická data Médium: Stlačený vzduch, filtrovaný, mazaný nebo nemazaný WF ZB + # D Popis činnosti: Dvojčinný, magnetický píst, nastavitelné tlumení AM BF 3 3 LB TC BG Provozní tlak: až 0 bar BE # = Zdvih KK XH ø B h9 XL + # ø BA h9 BE RT Provozní teplota: -20 C až +80 C Konzultujte s našim technickým oddělením pokud chcete použít přístroj při teplotách pod 2 C Rozměry Prů. Ø AM Ø B/BAh9 BE BF BG D FB KK LB RT TC TG WF XH XL ZB M 30 x, ,5 M 0 x,25 4 M 8 x M 38 x, ,5 M 2 x,25 6 M 0 x M 45 x,5 38 9,5 55,5 M 6 x,5 8 M 2 x, M 45 x, ,5 M 6 x,5 8 M 4 x, Typ Prů. Délku Velikost Pístnicí Ø zdvihu připojení Ø Spínač s jazýčk- Uchycení Škrticí Přímé L- ovými kontakty spínače ventil šroubení šroubení a 5m kablem RM/55433/M/ G/8 2 RM/55433/M/ G/8 2 RM/55433/M/ G/8 2 RM/55433/M/ G/8 2 RM/55433/M/ G/8 2 RM/55433/M/ G/8 2 RM/55433/M/ G/8 2 RM/55433/M/ G/8 2 RM/55433/M/ G/8 2 M/50/LSU/5V QM/33/432/22 C0K5068 C C M/50/LSU/5V QM/33/432/22 C0K5068 C C M/50/LSU/5V QM/33/432/22 C0K5068 C C M/50/LSU/5V QM/33/432/22 C0K5068 C C M/50/LSU/5V QM/33/432/22 C0K5068 C C M/50/LSU/5V QM/33/432/22 C0K5068 C C M/50/LSU/5V QM/33/432/22 C0K5068 C C M/50/LSU/5V QM/33/432/22 C0K5068 C C M/50/LSU/5V QM/33/432/22 C0K5068 C C Rychlé dodání objednávejte již dnes

14 Kruhové válce RM/5540/M Dvojčinné Ø 32 až 63 mm Typ Prů. Délku Velikost Pístnicí Ø zdvihu připojení Ø Spínač s jazýčk- Uchycení Škrticí Přímé L- ovými kontakty spínače ventil šroubení šroubení a 5m kablem RM/5544/M/ G/4 6 RM/5544/M/ G/4 6 RM/5544/M/ G/4 6 RM/5544/M/ G/4 6 RM/5544/M/ G/4 6 RM/5544/M/ G/4 6 RM/5544/M/ G/4 6 RM/5544/M/ G/4 6 RM/5544/M/ G/4 6 RM/5545/M/ G/4 20 RM/5545/M/ G/4 20 RM/5545/M/ G/4 20 RM/5545/M/ G/4 20 RM/5545/M/ G/4 20 RM/5545/M/ G/4 20 RM/5545/M/ G/4 20 RM/5545/M/ G/4 20 RM/5545/M/ G/4 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 RM/55464/M/ G3/8 20 Lze dodat i další průměry a zdvihy - volejte náš Express tým Další typy dostupné v průměrech 80 a 00 mm - kontaktujte Norgren. Další informace o magnetických snímačích jsou na straně 58. M/50/LSU/5V QM/33/440/22 C0K50628 C C M/50/LSU/5V QM/33/440/22 C0K50628 C C M/50/LSU/5V QM/33/440/22 C0K50628 C C M/50/LSU/5V QM/33/440/22 C0K50628 C C M/50/LSU/5V QM/33/440/22 C0K50628 C C M/50/LSU/5V QM/33/440/22 C0K50628 C C M/50/LSU/5V QM/33/440/22 C0K50628 C C M/50/LSU/5V QM/33/440/22 C0K50628 C C M/50/LSU/5V QM/33/440/22 C0K50628 C C M/50/LSU/5V QM/33/450/22 C0K50828 C C M/50/LSU/5V QM/33/450/22 C0K50828 C C M/50/LSU/5V QM/33/450/22 C0K50828 C C M/50/LSU/5V QM/33/450/22 C0K50828 C C M/50/LSU/5V QM/33/450/22 C0K50828 C C M/50/LSU/5V QM/33/450/22 C0K50828 C C M/50/LSU/5V QM/33/450/22 C0K50828 C C M/50/LSU/5V QM/33/450/22 C0K50828 C C M/50/LSU/5V QM/33/450/22 C0K50828 C C M/50/LSU/5V QM/33/463/22 C0K50838 C C M/50/LSU/5V QM/33/463/22 C0K50838 C C M/50/LSU/5V QM/33/463/22 C0K50838 C C M/50/LSU/5V QM/33/463/22 C0K50838 C C M/50/LSU/5V QM/33/463/22 C0K50838 C C M/50/LSU/5V QM/33/463/22 C0K50838 C C M/50/LSU/5V QM/33/463/22 C0K50838 C C M/50/LSU/5V QM/33/463/22 C0K50838 C C M/50/LSU/5V QM/33/463/22 C0K50838 C C Express plus Víte, že... Nastavením co nejnižšího tlaku, který vyhoví vaší aplikaci, ušetříte peníze montujte vždy tlakové regulační ventily Ušetříte peníze, když pro přemísťování lehkých zátěží jen jedním směrem použijete jednočinné válce. 22 eshop.norgren.cz NORGREN EXPRESS Servis

15 eshop.norgren.cz MONTÁŽ Pro rm/5540/m Kruhové válce Ø 32 až 63 mm Magnetický Reed spínač switch Switch Uchycení mounting spínače šroubení Banjo H H H C,B H F L AK UF L N C,G Prů. Ø AK B, G C F H L N UF 32 QM/8025/38 QM/55232/22 QM/55232/2 QM/8025/25 QM/55232/28 QM/55232/24 M/P29254 QM/8025/32 40 QM/8040/38 QM/55240/22 QM/55240/2 QM/8040/25 QM/55240/28 QM/55240/24 M/P29255 QM/8040/32 50 QM/8050/38 QM/55250/22 QM/55250/2 QM/8050/25 QM/55250/28 QM/55250/24 M/P29256 QM/8050/32 63 QM/8050/38 QM/55263/22 QM/55263/2 QM/8050/25 QM/55263/28 QM/55263/24 M/P29256 QM/8050/32 Nemohu to najít volejte Express tým

16 iso Kompaktní válce RA/9000/M a RA/93000/M Jednočinné, ISO 2287 Ø 20 až 63 mm Dle ISO 2287 Standardní typy jsou opatřeny magnetickým pístem Nízké tření, dlouhá životnost těsnění Snímače mohou být upevněny ve stejné rovině s profilem válce Technická data Médium: Stlačený vzduch, filtrovaný, mazaný nebo nemazaný Provozní tlak: 2 až 0 bar Provozní teplota: -5 C až +80 C Konzultujte s našim technickým oddělením pokud chcete použít přístroj při teplotách pod 2 C Rozměry KF AF WH # = Zdvih ZJ + # + V Prů. Ø AF AM BG Ø CD H E KF KK LA R RT V (#0 25) V (#26 50) WH ZJ M6 M8x,25 2,5 22 M M6 M8x,25 2,5 26 M , M8 M0x,25 2,5 32,5 M ,5 4 54,5 M8 M0x,25 2,5 38 M M0 M2x,25 2,5 46,5 M M0 M2x,25 2,5 56,5 M Pružina pod Vnitřní závit Vnější závit Prů. Délku Velikost Pístnicí pístem pístem Ø zdvihu připojení Ø BG ø CD H LA E R RT KK Spínač s jazýčk- Škrticí Přímé L- Servisní ovými kontakty ventil šroubení šroubení sada a 5m kablem AM RA/9020/MX/0 RA/9020/M/ M5 0 RA/9025/MX/0 RA/9025/M/ M5 0 RA/9032/MX/0 RA/9032/M/ G/8 2 RA/9032/MX/25 RA/9032/M/ G/8 2 RA/9040/MX/25 RA/9040/M/ G/8 6 RA/9050/MX/25 RA/9050/M/ G/8 20 RA/9063/MX/25 RA/9063/M/ G/8 20 M/50/LSU/5V C0L50405 C C QM/92020/00 M/50/LSU/5V C0L50405 C C QM/92025/00 M/50/LSU/5V C0L5068 C C QM/92032/00 M/50/LSU/5V C0L5068 C C QM/92032/00 M/50/LSU/5V C0L5068 C C QM/92040/00 M/50/LSU/5V C0L5068 C C QM/92050/00 M/50/LSU/5V C0L5068 C C QM/92063/00 Pružina pod Vnitřní závit Vnější závit Prů. Délku Velikost Pístnicí pístem pístem Ø zdvihu připojení Ø Spínač s jazýčk- Škrticí Přímé L- Servisní ovými kontakty ventil šroubení šroubení sada a 5m kablem RA/93020/MX/0 RA/93020/M/ M5 0 RA/93025/MX/0 RA/93025/M/ M5 0 RA/93032/MX/0 RA/93032/M/ G/8 2 RA/93032/MX/25 RA/93032/M/ G/8 2 RA/93040/MX/25 RA/93040/M/ G/8 6 RA/93050/MX/25 RA/93050/M/ G/8 20 RA/93063/MX/25 RA/93063/M/ G/8 20 Lze dodat i jiné zdvihy - volejte náš Express tým Způsob montáže dvojčinného válce RA/92000 najdete na straně 27 M/50/LSU/5V C0L50405 C C QM/92020/00 M/50/LSU/5V C0L50405 C C QM/92025/00 M/50/LSU/5V C0L5068 C C QM/92032/00 M/50/LSU/5V C0L5068 C C QM/92032/00 M/50/LSU/5V C0L5068 C C QM/92040/00 M/50/LSU/5V C0L5068 C C QM/92050/00 M/50/LSU/5V C0L5068 C C QM/92063/00 24 eshop.norgren.cz NORGREN EXPRESS Objednávky

17 Volejte iso Kompaktní válce RA/92000/M Dvojčinné Ø 20 až 25 mm Splňuje normu ISO 2287 Magnetický píst jako standard Nízké tření, dlouhá životnost těsnění Spínače lze namontovat přímo do profilu KF AF WH # = Zdvih ZJ + # Rozměry BG ø CD H LA Pružina pod Vnitřní závit Vnější závit Prů. Délku Velikost Pístnicí pístem pístem Ø zdvihu připojení Ø E R RT KK AM Technická data Médium: Stlačený vzduch, filtrovaný, mazaný nebo nemazaný Popis činnosti: RA/92000/M Dvojčinný, magnetický píst, vnější závit na pístnici, tlumení koncových poloh polyuretanovým tlumičem RA/92000/MX Dvojčinný, magnetický píst, vnitřní závit na pístnici, tlumení koncových poloh polyuretanovým tlumičem Provozní tlak: až 0 bar Provozní teplota: -5 C až +80 C max. Konzultujte s našim technickým oddělením pokud chcete použít přístroj při teplotách pod 2 C Prů. Ø AF AM BG Ø CDH E KF KK LA R RT WH ZJ M6 M8x,25 2,5 22 M M6 M8x,25 2,5 26 M , M8 M0x,25 2,5 32,5 M ,5 4 54,5 M8 M0x,25 2,5 38 M M0 M2x,25 2,5 46,5 M M0 M2x,25 2,5 56,5 M , M2 M6x, M , M2 M6x, M , M20 M27x2 3 0 M Spínač s jazýčk- Škrticí Přímé L- Servisní ovými kontakty ventil šroubení šroubení sada a 5m kablem RA/92020/MX/0 RA/92020/M/ M5 0 RA/92020/MX/5 RA/92020/M/ M5 0 RA/92020/MX/20 RA/92020/M/ M5 0 RA/92025/MX/0 RA/92025/M/ M5 0 RA/92025/MX/5 RA/92025/M/ M5 0 RA/92025/MX/20 RA/92025/M/ M5 0 RA/92025/MX/25 RA/92025/M/ M5 0 M/50/LSU/5V C0K50405 C C QM/92020/00 M/50/LSU/5V C0K50405 C C QM/92020/00 M/50/LSU/5V C0K50405 C C QM/92020/00 M/50/LSU/5V C0K50405 C C QM/92025/00 M/50/LSU/5V C0K50405 C C QM/92025/00 M/50/LSU/5V C0K50405 C C QM/92025/00 M/50/LSU/5V C0K50405 C C QM/92025/00 Snadné objednávání 24/7 eshop.norgren.cz 25

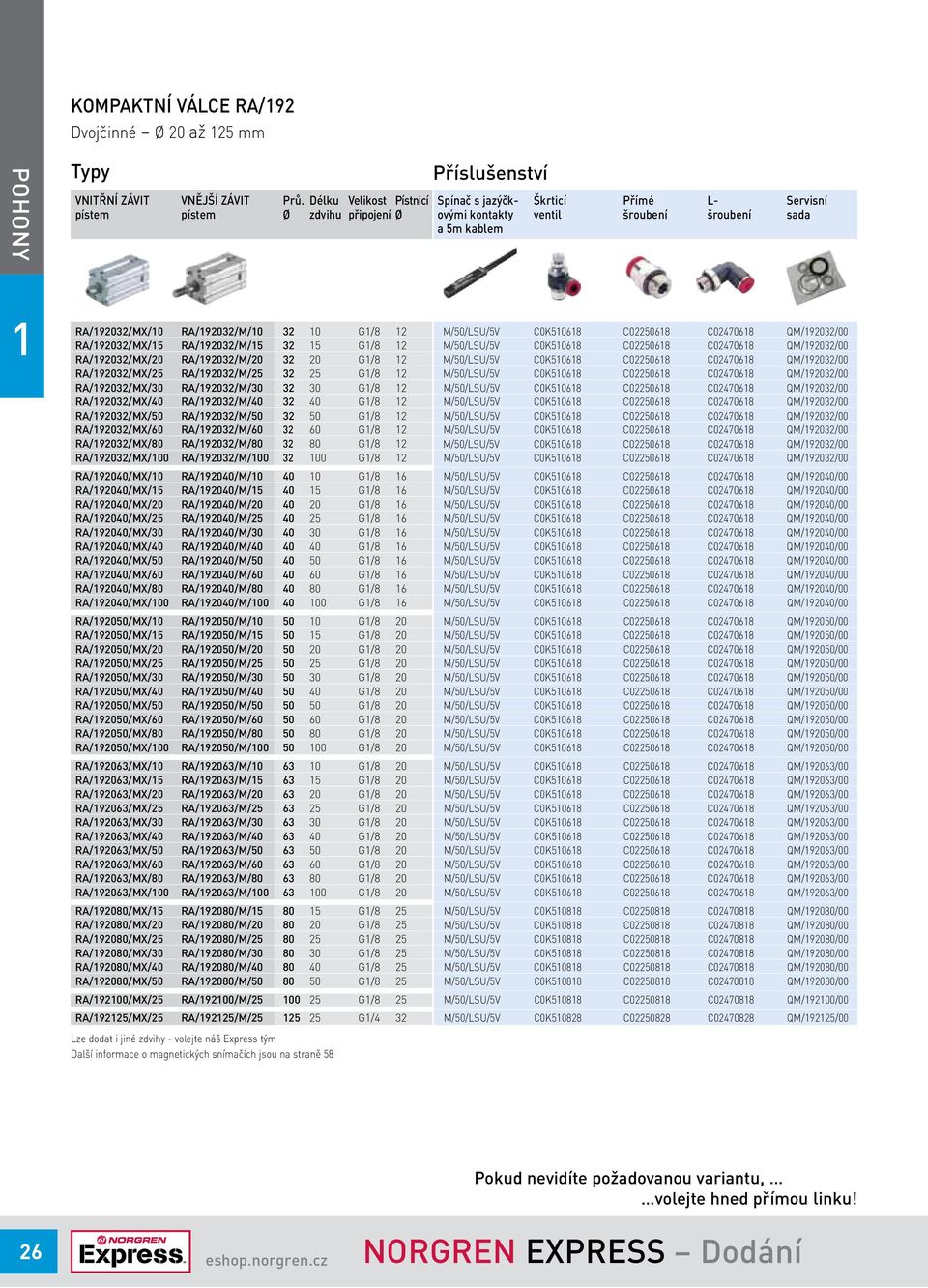

18 Kompaktní válce RA/92 Dvojčinné Ø 20 až 25 mm Vnitřní závit Vnější závit Prů. Délku Velikost Pístnicí pístem pístem Ø zdvihu připojení Ø Spínač s jazýčk- Škrticí Přímé L- Servisní ovými kontakty ventil šroubení šroubení sada a 5m kablem RA/92032/MX/0 RA/92032/M/ G/8 2 RA/92032/MX/5 RA/92032/M/ G/8 2 RA/92032/MX/20 RA/92032/M/ G/8 2 RA/92032/MX/25 RA/92032/M/ G/8 2 RA/92032/MX/30 RA/92032/M/ G/8 2 RA/92032/MX/40 RA/92032/M/ G/8 2 RA/92032/MX/50 RA/92032/M/ G/8 2 RA/92032/MX/60 RA/92032/M/ G/8 2 RA/92032/MX/80 RA/92032/M/ G/8 2 RA/92032/MX/00 RA/92032/M/ G/8 2 RA/92040/MX/0 RA/92040/M/ G/8 6 RA/92040/MX/5 RA/92040/M/ G/8 6 RA/92040/MX/20 RA/92040/M/ G/8 6 RA/92040/MX/25 RA/92040/M/ G/8 6 RA/92040/MX/30 RA/92040/M/ G/8 6 RA/92040/MX/40 RA/92040/M/ G/8 6 RA/92040/MX/50 RA/92040/M/ G/8 6 RA/92040/MX/60 RA/92040/M/ G/8 6 RA/92040/MX/80 RA/92040/M/ G/8 6 RA/92040/MX/00 RA/92040/M/ G/8 6 RA/92050/MX/0 RA/92050/M/ G/8 20 RA/92050/MX/5 RA/92050/M/ G/8 20 RA/92050/MX/20 RA/92050/M/ G/8 20 RA/92050/MX/25 RA/92050/M/ G/8 20 RA/92050/MX/30 RA/92050/M/ G/8 20 RA/92050/MX/40 RA/92050/M/ G/8 20 RA/92050/MX/50 RA/92050/M/ G/8 20 RA/92050/MX/60 RA/92050/M/ G/8 20 RA/92050/MX/80 RA/92050/M/ G/8 20 RA/92050/MX/00 RA/92050/M/ G/8 20 RA/92063/MX/0 RA/92063/M/ G/8 20 RA/92063/MX/5 RA/92063/M/ G/8 20 RA/92063/MX/20 RA/92063/M/ G/8 20 RA/92063/MX/25 RA/92063/M/ G/8 20 RA/92063/MX/30 RA/92063/M/ G/8 20 RA/92063/MX/40 RA/92063/M/ G/8 20 RA/92063/MX/50 RA/92063/M/ G/8 20 RA/92063/MX/60 RA/92063/M/ G/8 20 RA/92063/MX/80 RA/92063/M/ G/8 20 RA/92063/MX/00 RA/92063/M/ G/8 20 RA/92080/MX/5 RA/92080/M/ G/8 25 RA/92080/MX/20 RA/92080/M/ G/8 25 RA/92080/MX/25 RA/92080/M/ G/8 25 RA/92080/MX/30 RA/92080/M/ G/8 25 RA/92080/MX/40 RA/92080/M/ G/8 25 RA/92080/MX/50 RA/92080/M/ G/8 25 RA/9200/MX/25 RA/9200/M/ G/8 25 RA/9225/MX/25 RA/9225/M/ G/4 32 Lze dodat i jiné zdvihy - volejte náš Express tým Další informace o magnetických snímačích jsou na straně 58 M/50/LSU/5V C0K5068 C C QM/92032/00 M/50/LSU/5V C0K5068 C C QM/92032/00 M/50/LSU/5V C0K5068 C C QM/92032/00 M/50/LSU/5V C0K5068 C C QM/92032/00 M/50/LSU/5V C0K5068 C C QM/92032/00 M/50/LSU/5V C0K5068 C C QM/92032/00 M/50/LSU/5V C0K5068 C C QM/92032/00 M/50/LSU/5V C0K5068 C C QM/92032/00 M/50/LSU/5V C0K5068 C C QM/92032/00 M/50/LSU/5V C0K5068 C C QM/92032/00 M/50/LSU/5V C0K5068 C C QM/92040/00 M/50/LSU/5V C0K5068 C C QM/92040/00 M/50/LSU/5V C0K5068 C C QM/92040/00 M/50/LSU/5V C0K5068 C C QM/92040/00 M/50/LSU/5V C0K5068 C C QM/92040/00 M/50/LSU/5V C0K5068 C C QM/92040/00 M/50/LSU/5V C0K5068 C C QM/92040/00 M/50/LSU/5V C0K5068 C C QM/92040/00 M/50/LSU/5V C0K5068 C C QM/92040/00 M/50/LSU/5V C0K5068 C C QM/92040/00 M/50/LSU/5V C0K5068 C C QM/92050/00 M/50/LSU/5V C0K5068 C C QM/92050/00 M/50/LSU/5V C0K5068 C C QM/92050/00 M/50/LSU/5V C0K5068 C C QM/92050/00 M/50/LSU/5V C0K5068 C C QM/92050/00 M/50/LSU/5V C0K5068 C C QM/92050/00 M/50/LSU/5V C0K5068 C C QM/92050/00 M/50/LSU/5V C0K5068 C C QM/92050/00 M/50/LSU/5V C0K5068 C C QM/92050/00 M/50/LSU/5V C0K5068 C C QM/92050/00 M/50/LSU/5V C0K5068 C C QM/92063/00 M/50/LSU/5V C0K5068 C C QM/92063/00 M/50/LSU/5V C0K5068 C C QM/92063/00 M/50/LSU/5V C0K5068 C C QM/92063/00 M/50/LSU/5V C0K5068 C C QM/92063/00 M/50/LSU/5V C0K5068 C C QM/92063/00 M/50/LSU/5V C0K5068 C C QM/92063/00 M/50/LSU/5V C0K5068 C C QM/92063/00 M/50/LSU/5V C0K5068 C C QM/92063/00 M/50/LSU/5V C0K5068 C C QM/92063/00 M/50/LSU/5V C0K5088 C C QM/92080/00 M/50/LSU/5V C0K5088 C C QM/92080/00 M/50/LSU/5V C0K5088 C C QM/92080/00 M/50/LSU/5V C0K5088 C C QM/92080/00 M/50/LSU/5V C0K5088 C C QM/92080/00 M/50/LSU/5V C0K5088 C C QM/92080/00 M/50/LSU/5V C0K5088 C C QM/9200/00 M/50/LSU/5V C0K50828 C C QM/9225/00 26 eshop.norgren.cz NORGREN EXPRESS Dodání

19 eshop.norgren.cz MONTÁŽ pro RA/9000/M a RA/93000/M a RA/92000/m Kruhové válce Pro provedení s vnějším a vnitřním závitem pístnice Pro provedení s vnějším závitem pístnice B Šroubení Banjo S C R UR L2 D US SW D2 FH N2 UH UH A Montážní Assembly sada Kit AK UF F S A C Magnetický Reed switch spínač G Pro válce s vnějším a vnitřním závitem pístnice FH Prů. Ø A B, G C D D2 FH L2 20 QA/92020/22 QM/92020/2 QM/8020/44 25 QA/92025/22 QM/92025/2 QM/8020/44 32 QM/8032/35 QA/8032/22 QA/92032/2 QA/8032/23 QA/8032/42 QA/8032/34 40 QM/8032/35 QA/8040/22 QA/92040/2 QA/8040/23 QA/8040/42 QA/8040/34 50 QM/8050/35 QA/8050/22 QA/92050/2 QA/8050/23 QA/8050/42 QA/8050/34 63 QM/8050/35 QA/8063/22 QA/92063/2 QA/8063/23 QA/8063/42 QA/8063/34 80 QM/8080/35 QA/8080/22 QA/92080/2 QA/8080/23 QA/8080/42 QA/8080/34 00 QM/8080/35 QA/800/22 QA/9200/2 QA/800/23 QA/800/42 QA/800/34 25 QM/825/35 QM/825/22 QM/825/2 QM/825/23 QA/825/42 QA/825/34 Prů. Ø R S SW UH UR US Assembly kit 20 QM/92020/27 QA/92020/55 25 QM/92025/27 QA/92025/55 32 QA/8032/27 QA/8032/4 M/P9493 PQA/82032/40 QA/8032/33 M/P4030 QA/92032/55 40 QA/8040/27 QA/8040/4 M/P9494 PQA/82040/40 QA/8040/33 M/P403 QA/92040/55 50 QA/8050/27 QA/8040/4 M/P9495 PQA/82050/40 QA/8050/33 M/P4032 QA/92050/55 63 QA/8063/27 QA/8063/4 M/P9496 PQA/82063/40 QA/8063/33 M/P4033 QA/92063/55 80 QA/8080/27 QA/8063/4 M/P9497 PQA/82080/40 QA/8080/33 M/P4034 QA/92080/55 00 QA/800/27 QA/800/4 M/P9498 PQA/8200/40 QA/800/33 M/P4035 QA/9200/55 25 QM/825/27 QA/800/4 M/P9499 PQA/8225/40 QM/825/33 M/P7355 QA/9225/55 Pro válce s vnějším závitem pístnice Prů. Ø AK F N2 UF 20 QM/8020/38 QM/8020/25 M/P50/60 QM/8020/32 25 QM/8020/38 QM/8020/25 M/P50/60 QM/8020/32 32 QM/8025/38 QM/8025/25 M/P50/89 QM/8025/32 40 QM/8025/38 QM/8025/25 M/P50/89 QM/8025/32 50 QM/8040/38 QM/8040/25 M/P50/90 QM/8040/32 63 QM/8040/38 QM/8040/25 M/P50/90 QM/8040/32 80 QM/8050/38 QM/8050/25 M/P50/9 QM/8050/32 00 QM/8050/38 QM/8050/25 M/P50/9 QM/8050/32 25 QM/825/38 QM/825/25 M/P50/05 QM/825/32 Express plus Potřebujete nerotační pístnici? Volejte náš Express tým. Rychlé dodání objednávejte již dnes

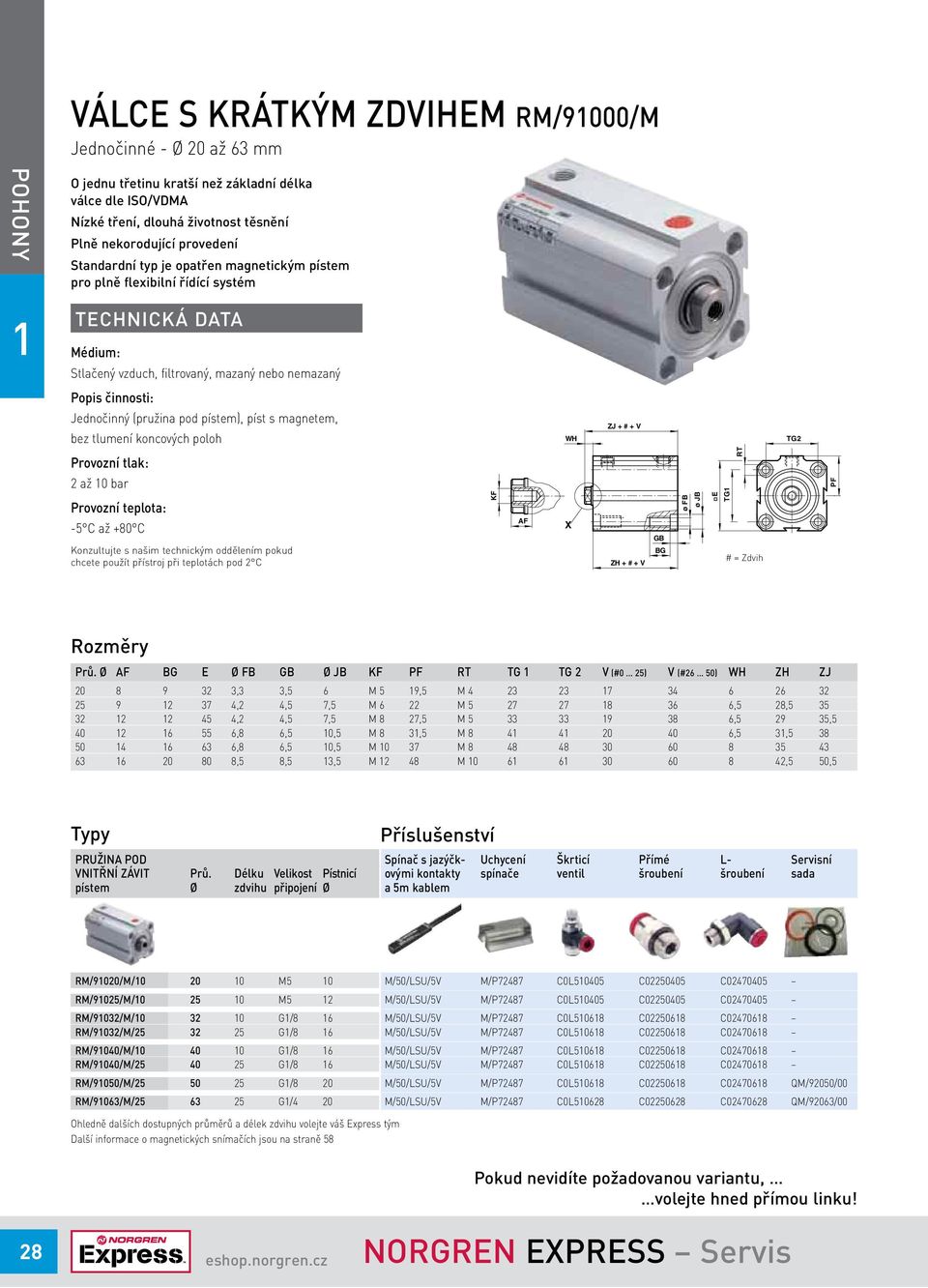

20 Válce s krátkým zdvihem RM/9000/M Jednočinné - Ø 20 až 63 mm O jednu třetinu kratší než základní délka válce dle ISO/VDMA Nízké tření, dlouhá životnost těsnění Plně nekorodující provedení Standardní typ je opatřen magnetickým pístem pro plně flexibilní řídící systém Technická data Médium: Stlačený vzduch, filtrovaný, mazaný nebo nemazaný Popis činnosti: Jednočinný (pružina pod pístem), píst s magnetem, bez tlumení koncových poloh WH ZJ + # + V TG2 Provozní tlak: RT 2 až 0 bar Provozní teplota: -5 C až +80 C Konzultujte s našim technickým oddělením pokud chcete použít přístroj při teplotách pod 2 C KF AF X ZH + # + V GB BG ø FB ø JB E TG # = Zdvih PF Rozměry Prů. Ø AF BG E Ø FB GB Ø JB KF PF RT TG TG 2 V (#0 25) V (#26 50) WH ZH ZJ ,3 3,5 6 M 5 9,5 M ,2 4,5 7,5 M 6 22 M ,5 28, ,2 4,5 7,5 M 8 27,5 M , , ,8 6,5 0,5 M 8 3,5 M ,5 3, ,8 6,5 0,5 M 0 37 M ,5 8,5 3,5 M 2 48 M ,5 50,5 Pružina pod Vnitřní závit Prů. Délku Velikost Pístnicí pístem Ø zdvihu připojení Ø Spínač s jazýčk- Uchycení Škrticí Přímé L- Servisní ovými kontakty spínače ventil šroubení šroubení sada a 5m kablem RM/9020/M/ M5 0 RM/9025/M/ M5 2 RM/9032/M/ G/8 6 RM/9032/M/ G/8 6 RM/9040/M/ G/8 6 RM/9040/M/ G/8 6 RM/9050/M/ G/8 20 RM/9063/M/ G/4 20 M/50/LSU/5V M/P72487 C0L50405 C C M/50/LSU/5V M/P72487 C0L50405 C C M/50/LSU/5V M/P72487 C0L5068 C C M/50/LSU/5V M/P72487 C0L5068 C C M/50/LSU/5V M/P72487 C0L5068 C C M/50/LSU/5V M/P72487 C0L5068 C C M/50/LSU/5V M/P72487 C0L5068 C C QM/92050/00 M/50/LSU/5V M/P72487 C0L50628 C C QM/92063/00 Ohledně dalších dostupných průměrů a délek zdvihu volejte váš Express tým Další informace o magnetických snímačích jsou na straně eshop.norgren.cz NORGREN EXPRESS Servis

21 eshop.norgren.cz Válce s krátkým zdvihem RM/92000/M Dvojčinné - Ø 2 až 00 mm KF X AF Rozměry WH X ZJ + # ZH + # GB BG ø FB ø JB E TG RT # = Zdvih Typ Prů. Délku Velikost Pístnicí Ø zdvihu připojení Ø TG2 PF O jednu třetinu kratší než základní délka válce dle ISO/VDMA Nízké tření, dlouhá životnost těsnění Plně nekorodující provedení Standardní typ je opatřen magnetickým pístem pro plně flexibilní řídící systém Technická data Médium: Stlačený vzduch, filtrovaný, mazaný nebo nemazaný Popis činnosti: Dvojčinný, magnetický píst, bez tlumení koncových poloh Provozní tlak: až 0 bar Provozní teplota: -5 C až +80 C Konzultujte s našim technickým oddělením pokud chcete použít přístroj při teplotách pod 2 C Prů. Ø AF BG E Ø FB GB Ø JB KF PF RT TG TG2 WH ZH ZJ ,3 3,5 6 M 3 5 M , , ,3 3,5 6 M 4 7 M ,5 24, ,3 3,5 6 M 5 9,5 M ,2 4,5 7,5 M 6 22 M ,5 28, ,2 4,5 7,5 M 8 27,5 M , , ,8 6,5 0,5 M 8 3,5 M ,5 3, ,8 6,5 0,5 M 0 37 M ,5 8,5 3,5 M 2 48 M ,5 50, ,5 8,5 3,5 M 6 57 M ,5 0,2 0,5 6,5 M 6 67 M 2 90,5 90,5 0 48,5 58,5 Spínač s jazýčk- Uchycení Škrticí Přímé L- Servisní ovými kontakty spínače ventil šroubení šroubení sada a 5m kablem RM/9202/M/5 2 5 M5 6 RM/9202/M/0 2 0 M5 6 RM/9202/M/5 2 5 M5 6 RM/9202/M/ M5 6 RM/9202/M/ M5 6 RM/9206/M/5 6 5 M5 8 RM/9206/M/0 6 0 M5 8 RM/9206/M/5 6 5 M5 8 RM/9206/M/ M5 8 RM/9206/M/ M5 8 RM/9206/M/ M5 8 RM/9206/M/ M5 8 RM/92020/M/ M5 0 RM/92020/M/ M5 0 RM/92020/M/ M5 0 RM/92020/M/ M5 0 RM/92020/M/ M5 0 M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C Nemohu to najít volejte Express tým

22 Válce s krátkým zdvihem RM/92000/M Dvojčinné - Ø 2 až 00 mm Typ Prů. Délku Velikost Pístnicí Ø zdvihu připojení Ø RM/92020/M/ M5 0 RM/92020/M/ M5 0 RM/92020/M/ M5 0 RM/92025/M/ M5 2 RM/92025/M/ M5 2 RM/92025/M/ M5 2 RM/92025/M/ M5 2 RM/92025/M/ M5 2 RM/92025/M/ M5 2 RM/92025/M/ M5 2 RM/92025/M/ M5 2 RM/92025/M/ M5 2 RM/92032/M/ G/8 6 RM/92032/M/ G/8 6 RM/92032/M/ G/8 6 RM/92032/M/ G/8 6 RM/92032/M/ G/8 6 RM/92032/M/ G/8 6 RM/92032/M/ G/8 6 RM/92032/M/ G/8 6 RM/92032/M/ G/8 6 RM/92032/M/ G/8 6 RM/92032/M/ G/8 6 RM/92040/M/ G/8 6 RM/92040/M/ G/8 6 RM/92040/M/ G/8 6 RM/92040/M/ G/8 6 RM/92040/M/ G/8 6 RM/92040/M/ G/8 6 RM/92040/M/ G/8 6 RM/92040/M/ G/8 6 RM/92040/M/ G/8 6 RM/92040/M/ G/8 6 RM/92040/M/ G/8 6 RM/92050/M/ G/8 20 RM/92050/M/ G/8 20 RM/92050/M/ G/8 20 RM/92050/M/ G/8 20 RM/92050/M/ G/8 20 RM/92050/M/ G/8 20 RM/92050/M/ G/8 20 RM/92050/M/ G/8 20 RM/92050/M/ G/8 20 RM/92050/M/ G/8 20 RM/92050/M/ G/8 20 RM/92063/M/ G/4 20 RM/92063/M/ G/4 20 RM/92063/M/ G/4 20 RM/92063/M/ G/4 20 RM/92063/M/ G/4 20 RM/92063/M/ G/4 20 RM/92063/M/ G/4 20 RM/92063/M/ G/4 20 RM/92063/M/ G/4 20 RM/92063/M/ G/4 20 RM/92080/M/ G/4 25 RM/92080/M/ G/4 25 RM/92080/M/ G/4 25 RM/92080/M/ G/4 25 RM/92080/M/ G/4 25 RM/92080/M/ G/4 25 RM/92080/M/ G/4 25 RM/92080/M/ G/4 25 Spínač s jazýčk- Uchycení Škrticí Přímé L- Servisní ovými kontakty spínače ventil šroubení šroubení sada a 5m kablem M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K50405 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C M/50/LSU/5V M/P72487 C0K5068 C C QM/92050/00 M/50/LSU/5V M/P72487 C0K5068 C C QM/92050/00 M/50/LSU/5V M/P72487 C0K5068 C C QM/92050/00 M/50/LSU/5V M/P72487 C0K5068 C C QM/92050/00 M/50/LSU/5V M/P72487 C0K5068 C C QM/92050/00 M/50/LSU/5V M/P72487 C0K5068 C C QM/92050/00 M/50/LSU/5V M/P72487 C0K5068 C C QM/92050/00 M/50/LSU/5V M/P72487 C0K5068 C C QM/92050/00 M/50/LSU/5V M/P72487 C0K5068 C C QM/92050/00 M/50/LSU/5V M/P72487 C0K5068 C C QM/92050/00 M/50/LSU/5V M/P72487 C0K5068 C C QM/92050/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92063/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92063/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92063/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92063/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92063/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92063/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92063/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92063/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92063/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92063/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92080/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92080/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92080/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92080/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92080/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92080/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92080/00 M/50/LSU/5V M/P72487 C0K50628 C C QM/92080/00 30 eshop.norgren.cz NORGREN EXPRESS Objednávky
