A/Průvodní zpráva Vypracoval : Ing. Josef Mareš

Transkript

1 Zakázka : Kulturní zařízení K Vidouli 727 Zateplení střech a osazení zateplených oken Stupeň : DPP-JP Zakázkové číslo : 6/2014 Datum : A/Průvodní zpráva Vypracoval : Ing. Josef Mareš

2 a/identifikace stavby: Kulturní zařízení K Vidouli 727 Zateplení střech a osazení zateplených oken Stavebník a majitel pozemku : MČ Praha 13 Projektant: Ing. Josef Mareš se sídlem: Krohova 46/2230, Praha 6 Dejvice AI pro pozemní stavby: ČKAIT IČ: DIČ: CZ Ostatní zpracovatelé: statika : Ing. Ludvík Bambásek PBŘ : Ing. Jaroslava Košťálová Tepelná technika: Ing. Zahradník Elekro část : pan Jaroslav Barták Vzduchotechnika : pan Jaroslav Koželuh Název stavby : Kulturní zařízení K Vidouli 727, Zateplení střech a osazení zateplených oken Místo stavby: K Vidouli 727, Praha Stodůlky, pozemek 1605, objekt obč. vybavení. KÚ Stodůlky (755541), obec Praha (554782) Základní charakteristika stavby a její účel : oprava zateplení střechy a výměna oken b/ údaje o dosavadním využití a zastavěnosti území, o stavebním pozemku a o majetkoprávních vztazích jedná se o stávající budovu, způsob využití se nemění, majetkoprávní vztahy viz příloha c/ Údaje o provedených průzkumech a o napojení na dopravní a technickou infrastrukturu pro krov nad sálem byl převzat průzkum z roku 2000, provedl DIS viz příloha TZ napojení na inženýrské sítě se nemění d/ Informace o splnění požadavků dotčených orgánů parametry stavby se nemění e/ Informace o dodržení obecných požadavků na výstavbu stávající stav se nemění, pouze se opravou sníží nároky na vytápění. Stávající objekt respektuje obecné požadavky na výstavbu, je připojen na sítě, požadavky na vliv stavby na životní prostředí jsou splněny, projekt splňuje základní požadavky na užívání staveb, na požární bezpečnost staveb, dále jsou splněny požadavky na ochranu zdraví a zdravých životních podmínek, a na bezpečnost při provádění a užívání staveb a požadavky na stavební konstrukce a technická zařízení staveb

3 f/údaje o splnění podmínek regulačního plánu, územního rozhodnutí projekt je v souladu s územním plánem. g/ věcné a časové vazby na související a podmiňující stavby a jiná opatření v dotčeném území nejsou h/ předpokládaná lhůta výstavby včetně popisu postupu výstavby předpokládané zahájení , předpokládané dokončení Jedná se o opravu střechy a oken i/ statistické údaje o orientační hodnotě stavby Odhad stavebních nákladů do 6mil Kč bez DPH V Praze Ing. Josef Mareš

4 Zakázka : Kulturní zařízení K Vidouli 727 Zateplení střech a osazení zateplených oken Stupeň : DPP-JP Zakázkové číslo : 6/2014 Datum : B/ Souhrnná technická zpráva Vypracoval : Ing. Josef Mareš

5 1. Urbanistické, architektonické a stavebně technické řešení a/ zhodnocení staveniště staveniště je vhodné pro opravu b/ urbanistické a architektonické řešení stavby se nemění c/ technické řešení s popisem pozemních staveb a řešení vnějších ploch. Není měněno e/ řešení technické a dopravní infrastruktury, včetně řešení dopravy v klidu. Je zachováno f/ Vliv stavby na životní prostředí a řešení jeho ochrany opravou zateplením se sníží nároky na vytápění g/ Řešení bezbariérového užívání je stávající h/ průzkumy a jejich začlenění do PD byl převzat průzkum krovu nad sále z roku 2000, vypracoval DIS i/ údaje o podkladech pro vytýčení stavby, geodetický referenční polohový a výškový systém jedná se o opravu stávající budovy j/ stavba není členěna na stavební objekty k/vliv stavby na okolní pozemky a stavby, ochrana okolí před negativními účinky provádění stavby Při stavbě je nutno dbát na dodržování bezpečnosti práce a zdraví při práci a na to, aby nebyl poškozen cizí majetek. Dodavatel ručí za bezpečnost. Stavba bude oplocena a řádně označena. Stavba musí respektovat hygienické normy a podmínky všech veřejnoprávních orgánů a institucí. Okolní plochy a komunikace budou udržovány v čistotě, okolí nebude zbytečně obtěžováno. Práce mohou být prováděny pouze oprávněnými pracovníky a organizacemi. Stavba bude realizována dodavatelsky. 2/ Mechanická odolnost a stabilita viz samostatná příloha 3/ Požární bezpečnost viz samostatná příloha

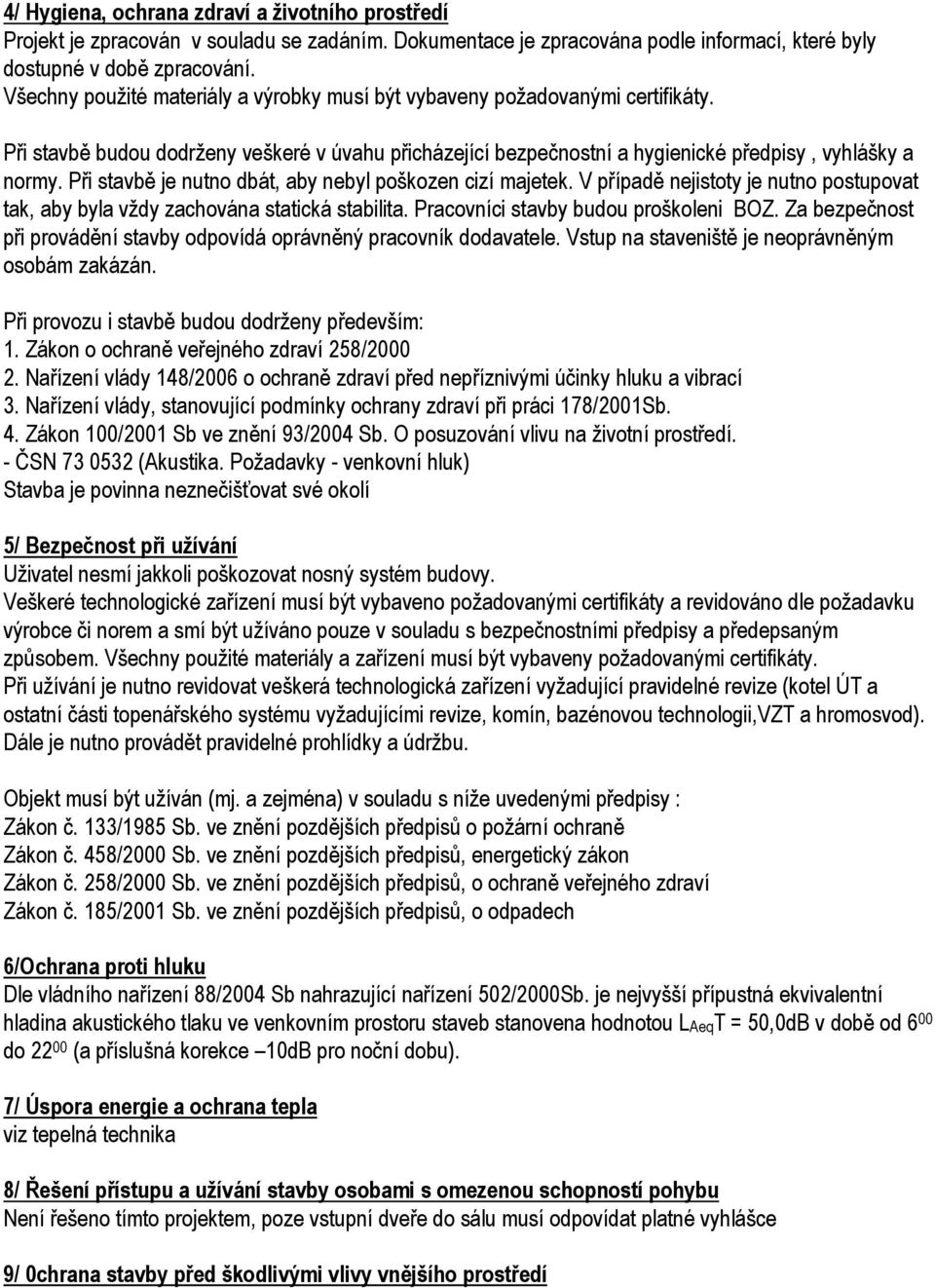

6 4/ Hygiena, ochrana zdraví a životního prostředí Projekt je zpracován v souladu se zadáním. Dokumentace je zpracována podle informací, které byly dostupné v době zpracování. Všechny použité materiály a výrobky musí být vybaveny požadovanými certifikáty. Při stavbě budou dodrženy veškeré v úvahu přicházející bezpečnostní a hygienické předpisy, vyhlášky a normy. Při stavbě je nutno dbát, aby nebyl poškozen cizí majetek. V případě nejistoty je nutno postupovat tak, aby byla vždy zachována statická stabilita. Pracovníci stavby budou proškoleni BOZ. Za bezpečnost při provádění stavby odpovídá oprávněný pracovník dodavatele. Vstup na staveniště je neoprávněným osobám zakázán. Při provozu i stavbě budou dodrženy především: 1. Zákon o ochraně veřejného zdraví 258/ Nařízení vlády 148/2006 o ochraně zdraví před nepříznivými účinky hluku a vibrací 3. Nařízení vlády, stanovující podmínky ochrany zdraví při práci 178/2001Sb. 4. Zákon 100/2001 Sb ve znění 93/2004 Sb. O posuzování vlivu na životní prostředí. - ČSN (Akustika. Požadavky - venkovní hluk) Stavba je povinna neznečišťovat své okolí 5/ Bezpečnost při užívání Uživatel nesmí jakkoli poškozovat nosný systém budovy. Veškeré technologické zařízení musí být vybaveno požadovanými certifikáty a revidováno dle požadavku výrobce či norem a smí být užíváno pouze v souladu s bezpečnostními předpisy a předepsaným způsobem. Všechny použité materiály a zařízení musí být vybaveny požadovanými certifikáty. Při užívání je nutno revidovat veškerá technologická zařízení vyžadující pravidelné revize (kotel ÚT a ostatní části topenářského systému vyžadujícími revize, komín, bazénovou technologii,vzt a hromosvod). Dále je nutno provádět pravidelné prohlídky a údržbu. Objekt musí být užíván (mj. a zejména) v souladu s níže uvedenými předpisy : Zákon č. 133/1985 Sb. ve znění pozdějších předpisů o požární ochraně Zákon č. 458/2000 Sb. ve znění pozdějších předpisů, energetický zákon Zákon č. 258/2000 Sb. ve znění pozdějších předpisů, o ochraně veřejného zdraví Zákon č. 185/2001 Sb. ve znění pozdějších předpisů, o odpadech 6/Ochrana proti hluku Dle vládního nařízení 88/2004 Sb nahrazující nařízení 502/2000Sb. je nejvyšší přípustná ekvivalentní hladina akustického tlaku ve venkovním prostoru staveb stanovena hodnotou LAeqT = 50,0dB v době od 6 00 do (a příslušná korekce 10dB pro noční dobu). 7/ Úspora energie a ochrana tepla viz tepelná technika 8/ Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu Není řešeno tímto projektem, poze vstupní dveře do sálu musí odpovídat platné vyhlášce 9/ 0chrana stavby před škodlivými vlivy vnějšího prostředí

7 Na střeše je řešen hromosvod, který bude revidován 10/ Ochrana obyvatelstva Objekt není vybaven tímto zařízením 11/ Inženýrská část stavby Tuto část tento projekt neřeší 12/ Výrobní a nevýrobní technologická zařízení staveb se neřeší, pouze bude částečně demontováno gastro zařízení a po provedení zateplení a podhledů znovu osazeno a revidováno V Praze : vypracoval Ing. Josef Mareš

8 Zakázka : Kulturní zařízení K Vidouli 727 Zateplení střech a osazení zateplených oken Stupeň : DPP-JP Zakázkové číslo : 6/2014 Datum : E/ Zásady organizace výstavby Vypracoval : Ing. Josef Mareš

9 Zakázka : Kulturní zařízení K Vidouli 727 Zateplení střech a osazení zateplených oken Stupeň : DPP-JP Zakázkové číslo : 6/2014 Datum : Část : E Zásady organizace výstavby Seznam dokumentace E1 E2 Technická zpráva Situace ZOV se nepřikládá

10 E1/ Technická zpráva a/ informace o rozsahu a stavu staveniště, předpokládané úpravy staveniště, jeho oplocení, trvalé deponie a mezideponie, příjezdy a vstupy na staveniště Stavební práce budou probíhat na stávajícím pozemku investora. Přístup je zajištěn ze stávající komunikace. Stavba bude oplocena. V přístupu bude zabráněno nepovolaným osobám. Zařízení staveniště bude ve stávající budově. b/ významné sítě technické infrastruktury stávající pozemek je napojen na veškerou infrastrukturu c/ napojení stavby na zdroje vody, elektřiny, odvodnění staveniště stavba se napojí na stávající rozvod vody a provede se napojení stavby na rozvod el. energie v ve stávajícím objektu g/ popis staveb zařízení staveniště vyžadujících ohlášení - nejsou h/ Stanovení podmínek pro provádění stavby z hlediska BOZ Stavba musí dodržovat veškeré předpisy BOZ, pracovníci musí být předepsaným způsobem proškoleni a používat předepsané pomůcky osobní ochrany. Za bezpečnost při provádění odpovídá oprávněný pracovník dodavatele. Jednotlivá zařízení a práce smějí používat a provádět pouze oprávněné osoby. Stavba bude předepsaným způsobem označena. Napojení na instalace smí provádět pouze odpovědní pracovníci po dohodě s jejich správci a majiteli. V rámci zajištění příslušných podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví budou dodržena veškerá ustanovení příslušné legislativy. V přístupu na staveniště bude zabráněno nepovolaným osobám. Do vydání jiných prováděcích právních předpisů se postupuje podle: o nařízení vlády č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovišti s nebezpečím pádu z výšky nebo do hloubky, o nařízení vlády č. 101/2005 Sb., o podrobnějších požadavcích na pracoviště a pracovní prostředí, o nařízení vlády č. 378/2001 Sb., kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí, o nařízení vlády č. 11/2002 Sb., kterým se stanoví vzhled a umístění bezpečnostních značek a zavedení signálů, ve znění nařízení vlády č. 405/2004 Sb., o nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci. Plán bezpečnosti a ochrany zdraví při práci na staveništi bude nutno zpracovat plán BOZP dle zákona 309/2006 Sb. a upozornění na nařízení vlády č.591/2006 Sb, i/ podmínky pro ochranu životního prostředí při výstavbě Stavba je povinna dodržovat hlukové limity a limity povolené prašnosti při provádění a je povinna dbát aby nedošlo ke znečištění veřejným prostor či ke kontaminaci vlastního pozemku ani okolí nebezpečnými látkami. Práce je možno provádět pouze podle podmínek uvedených v zákonech. Dle vládního nařízení 88/2004 Sb nahrazující nařízení 502/2000Sb. je nejvyšší přípustná ekvivalentní hladina akustického tlaku ve venkovním prostoru staveb stanovena hodnotou LAeqT = 50,0dB v době od 6 00 do (a příslušná korekce 10dB pro noční dobu). Bude zajištěno čištění veřejných komunikací v případě jejich znečištění Bude omezena prašnost při provádění prací na staveništi. Vlastní realizace výstavby nekladou žádné mimořádné nároky na ochranu životního prostředí. Provádění stavby bude probíhat šetrným způsobem s ohledem na životní prostředí. Odpady vzniklé při stavbě budou likvidovány dle Zákona o odpadech dodavatel stavby zajistí uložení na povolené, řízené skládky, obaly se zbytky barev budou zařazeny dle vyhl.381/01 jako nebezpezpečné a budou likvidovány rovněž dle Zákona o odpadech (185/2001 Sb.). Komunální odpad, vzniklý při provozu

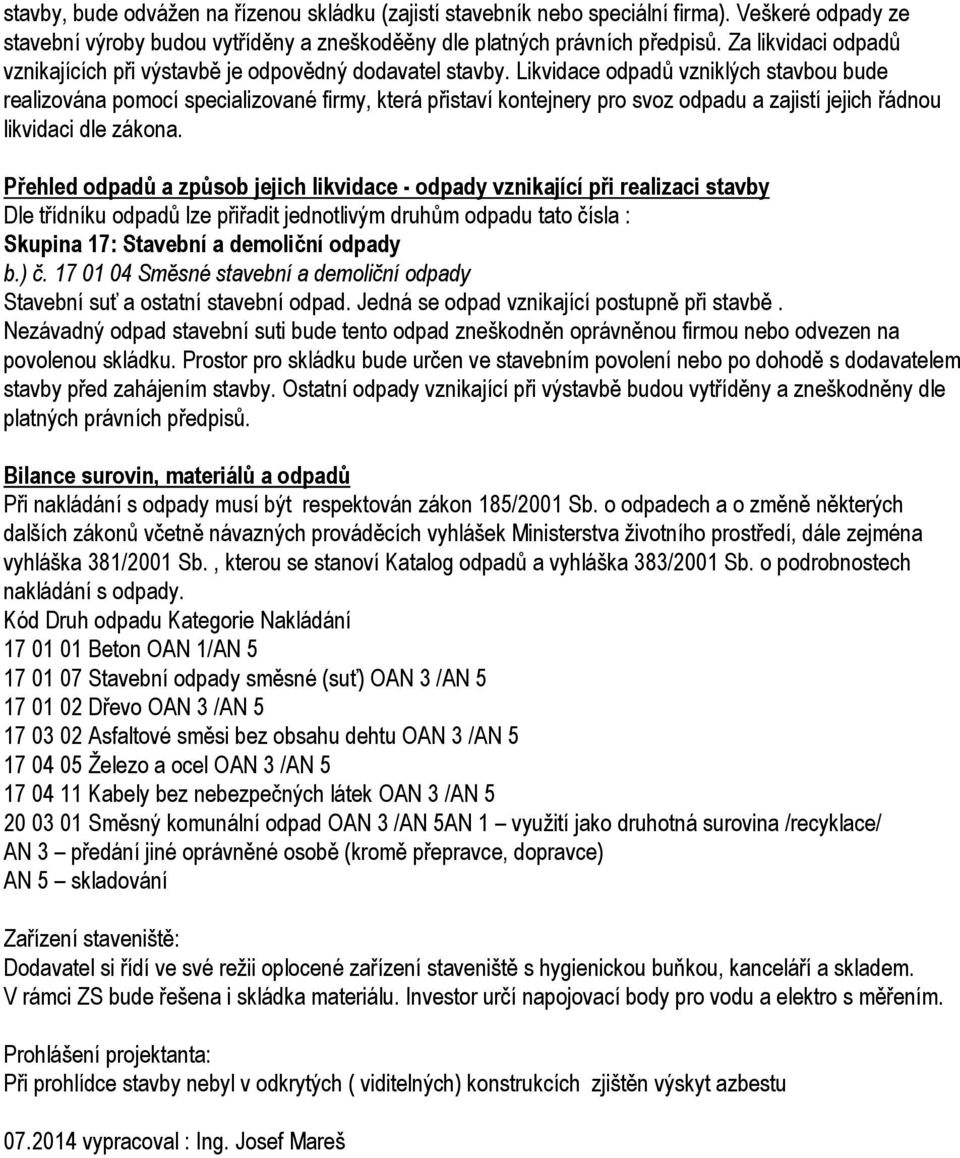

11 stavby, bude odvážen na řízenou skládku (zajistí stavebník nebo speciální firma). Veškeré odpady ze stavební výroby budou vytříděny a zneškoděěny dle platných právních předpisů. Za likvidaci odpadů vznikajících při výstavbě je odpovědný dodavatel stavby. Likvidace odpadů vzniklých stavbou bude realizována pomocí specializované firmy, která přistaví kontejnery pro svoz odpadu a zajistí jejich řádnou likvidaci dle zákona. Přehled odpadů a způsob jejich likvidace - odpady vznikající při realizaci stavby Dle třídníku odpadů lze přiřadit jednotlivým druhům odpadu tato čísla : Skupina 17: Stavební a demoliční odpady b.) č Směsné stavební a demoliční odpady Stavební suť a ostatní stavební odpad. Jedná se odpad vznikající postupně při stavbě. Nezávadný odpad stavební suti bude tento odpad zneškodněn oprávněnou firmou nebo odvezen na povolenou skládku. Prostor pro skládku bude určen ve stavebním povolení nebo po dohodě s dodavatelem stavby před zahájením stavby. Ostatní odpady vznikající při výstavbě budou vytříděny a zneškodněny dle platných právních předpisů. Bilance surovin, materiálů a odpadů Při nakládání s odpady musí být respektován zákon 185/2001 Sb. o odpadech a o změně některých dalších zákonů včetně návazných prováděcích vyhlášek Ministerstva životního prostředí, dále zejména vyhláška 381/2001 Sb., kterou se stanoví Katalog odpadů a vyhláška 383/2001 Sb. o podrobnostech nakládání s odpady. Kód Druh odpadu Kategorie Nakládání Beton OAN 1/AN Stavební odpady směsné (suť) OAN 3 /AN Dřevo OAN 3 /AN Asfaltové směsi bez obsahu dehtu OAN 3 /AN Železo a ocel OAN 3 /AN Kabely bez nebezpečných látek OAN 3 /AN Směsný komunální odpad OAN 3 /AN 5AN 1 využití jako druhotná surovina /recyklace/ AN 3 předání jiné oprávněné osobě (kromě přepravce, dopravce) AN 5 skladování Zařízení staveniště: Dodavatel si řídí ve své režii oplocené zařízení staveniště s hygienickou buňkou, kanceláří a skladem. V rámci ZS bude řešena i skládka materiálu. Investor určí napojovací body pro vodu a elektro s měřením. Prohlášení projektanta: Při prohlídce stavby nebyl v odkrytých ( viditelných) konstrukcích zjištěn výskyt azbestu vypracoval : Ing. Josef Mareš

12 Zakázka : Kulturní zařízení K Vidouli 727 Zateplení střech a osazení zateplených oken Stupeň : DPP-JP Část : architektonicko stavební řešení Zakázkové číslo : 6/2014 Datum : /Technická zpráva vypracoval : Ing. Josef Mareš

13 Vybavení zprávy 1/ Podklady 2/ Situace 3/ Popis stávajícího stavu 4/ Popis navrhovaného řešení 5/ Bezpečnost prací Zpracovatelé : Architektonicko-stavební řešení - Ing. Josef Mareš, AI pro pozemní stavby ČKAIT Tepelná technika : Ing. Petr Zahradník Statika : Ing. Ludvík Bambásek Elektročást : Jaroslav Barták Vzduchotechnika : Jaroslav Koželuh Požární bezpečnost : Ing. Jaroslava Košťálová 1/Podklady Jako podklady byla použita dokumentace zapůjčené objednatelem, vlastní obhlídka, vlastní kontrolní oměření a vlastní fotografická dokumentace. Variantní návrhy byly konzultovány v rozpracovanosti se zadavatelem. Na stávající střechu nad sálem byl k dispozici průzkum střechy z roku zpracoval DISvazníky nad sálem viz příloha 2/ Situace Jedná se o opravu stávajícího objektu. Projekt řeší zateplení střech a osazení nových zateplených oken a dveří ve fasádách.stávající objekt se nachází ve Stodůlkách na adrese K Vidouli 727. Objekt je napojen na komunikaci a na inženýrské sítě - vodu, kanalizaci, plyn, elektro, telefon. Objekt je vytápěn plynovou kotelnou. Objekt je využíván jako kulturní zařízení. 3/ Popis stávajícího stavu Dispozice objektu : Objekt sestává ze sálu, kde je umístěno jeviště s hledištěm. Vstup je přes vstupní část, kde jsou situována WC, šatna a provozní zázemí. Jižní pultová přístavba obsahuje sociální vybavení, sklad, prostor s kotly a provozní prostory. Severní přístavba je restaurace s kuchyňským provozem. Jsou zde i WC pro veřejnost. V suterénu pod jevištěm se nachází strojovna VZT a provozní gastro zázemí. Z prostoru jeviště je přístupný půdní prostor, kde je umístěna odtahová jednotka pro větrání sálu. Stávající objekt je tradiční poválečná stavba. Svislé konstrukce jsou zděné, sál je zastropen příhradovými prkennými sbíjenými vazníky. Přístavby s pultovou střechou mají zastřešení podepřené pravděpodobně šikmými krokvemi, nové přístavby jsou zastřešeny příhradovými dřevěnými sbíjenými vazníky. Na podlaze sálu jsou položeny vlysy. Na stropě a zadní stěně sálu jsou provedeny akustické obklady. Stávající okna jsou provedena dřevěná zasklená dvojskly. Před okny v přízemí a před jedním v 1. patře jsou osazeny kovové mříže, za vstupními dveřmi do restaurace a sálu jsou osazeny nůžkové mříže, před dveřmi do

14 suterénu je provedena venkovní mříž. Fasáda objektu je zateplena 80mm EPS. Na podlaze půdy je položeno 60mm čedičové vaty. Před okna v sále jsou na vnitřní straně osazeny el. ovládané rolety, Okna v horní části jsou ovládaná pomocí el. otvíračů. Na stěnách je osazeno nepřímé osvětlení sálu. Na jevišti se za portálem s oponou nachází příhradová konstrukce pro osazení osvětlení. Na stropě nad jevištěm jsou osazeny kovové nosníky, kolem jeviště je proveden sametový horizont. Stávající okna jsou částečně porouchaná a nemají požadované parametry.. Střechy jsou v podstatě nezatepleny, podhledy v severní přístavbě vykazují poruchy.stávající krytina střech je titanzinek. 4/ Popis navrhovaného řešení Projekt řeší zateplení střech a osazení nových zateplených oken a dveří ve fasádách. A/ Zateplení střech : Zateplení střešní konstrukce tepelnou izolací (předpokládá se minerální izolace) o tloušťce min 280 mm. Předpokládá se součinitel prostupu tepla těchto konstrukcí nejvýše U = 0,14 W/(m2K), čímž je splněna doporučená hodnota 0,16 W/(m2K), dle ČSN :2011. a/ Střecha nad sálem a jevištěm: Krov tvoří dřevěné sbíjené vazníky z prken. V roce 2000 byl zde proveden průzkum, tento průzkum nepostihl prostor u okapů, protože nebyly dělány sondy na zhlaví a pozednice. Na původní vazníky je dnes přidána váha nového akustického podhledu a je zde osazena odtahová jednotka VZT.. Před projektovým řešení byly řešeny varianty zateplení střechy nad sálem a jevištěm : - varianta osadit panely z minerální vlny s plechovou obálkou nad stávající vazníky nad stávajícím krovem s podepřením ocelové konstrukce. Tato varianta je nereálná ze dvou důvodů, tyto panely se vyrábí do tl. 200mm s u= 0, 214, tato hodnota je naprosto nedostatečná, druhým důvodem je zvýšení hřebene o min. 500mm, což je nepřípustné - Varianta zateplení uloženého na stávající půdu. Tato varianta má následující nedostatky : nedá se osadit parozábrana ani difúzní izolace, dále by se v prostoru mezi příhradovými nosníky krovu obtížně provádělo zateplení a dále by bylo nutné rozkrýt velkou část krytiny a bednění( nízká výška stávajícího krovu) - Varianta zateplení pod stávajícím stropem, zde se dá provést jak parozábrana tak i difúzní folie, nevýhodou je snížení světlé výšky sálu cca o 500mm a nutná demontáž a opětová montáž akustického podhledu a nutnost doplnění konstrukce nad jeviště pro technologii jeviště. Jako nejvíce vyhovující byly vybrána varianta zateplení sálu pod stropem. Důvod je stavebně fyzikální, tato varianta nejvíce zaručuje předpoklad na zateplení střešní konstrukce tepelnou izolací (předpokládá se minerální izolace) o tloušťce 280 mm. Předpokládá se součinitel prostupu tepla těchto konstrukcí nejvýše U = 0,14 W/(m2K), čímž je splněna doporučená hodnota 0,16 W/(m2K), dle ČSN :2011. Pro zvýšené zatížení je do stávající konstrukce krovu uložena podpůrná konstrukce z OK viz statika. b/pultové střechy na severu jihu : Zde jsou zvolena dvě řešení. V místech, kde je dostatečná světlá výška místností bude zateplení provedeno zespodu, v místě kde světlou výšku již nelze snižovat bude kromě krokví provedena nová střecha ( nachází se pouze nad omezenou částí na jihu vedle objektu Sokola). Stav stávajících krokví není znám, předpokládá se že jsou v použitelném stavu a že půjdou použít či opravit.

15 c/přístavby vstupní části a restaurace budou zateplovány zespodu.. Před zahájením prací bude objekt vyklizen, tak aby stropy byly přístupny. Pro zateplení se do objektu vloží podpůrné nosníky z OK viz statika. Pro zvýšené zatížení je do stávající konstrukce krovu nad sálem, jevištěm a přístavbami uložena podpůrná konstrukce z OK. Podlahy budou překryty deskami, tak aby nemohlo dojít k poškození podlah, zvláště je to třeba dbát u sálu a jeviště. U všech stávajících střech je nutno po zateplení zajistit dostatečné větrání a to průběžnou mezerou u okapu a hřebene, popřípadě u svislé stěny vyšší části objektu. Pro zajištění této podmínky je nutné rozebrat část střech u okapů a hřebenů či u zdi vyšší části objektu. Při té příležitosti bude zkontrolováno zhlaví stávajících krovů a pozednice, ty budou popřípadě opraveny, doplněny do požadovaného tvaru příložkami, popřípadě námětky, ošetřeny proti houbám, plísním a hmyzu, do větracích mezer budou dány systémové protihmyzové mřížky. Stávající klempířské prvky budou po provedených úpravách doplněny a opraveny, dále budou osazeny zpět okapy a svody s potřebnými úpravami a opraven hromosvod včetně revize. Při provádění zateplení zespodu budou rozebrány stávající podhledy v přístavbách, v sále bude opatrně rozebrán k pozdější zpětné instalaci stávající akustický podhled v sále. Dále bude provedena úprava akustického obkladu zadní stěny Postup provádění zateplení sálu : Nejprve se provedou postupně úpravy u okapů a hřebene a to tak, aby nedošlo k protečení střechy. Dále bude opatrně rozebrán stávající akustický podhled. Ten bude uložen k pozdější zpětné instalaci Ve střeše budou postupně provedeny potřebné montážní otvory pro ocelovou vkládanou konstrukci- tak aby nemohlo dojít k protečení. Před výrobou této OK bude nejprve sondou ověřeno, že spodní pásnice půjde zasekat do kapes zdiva či zda bude nutno zvolit jiný způsob osazení. Po provedení konstrukce zateplení bude vložena konstrukce samonosného podhledu, nad kterou se uloží difůzní folie. Po uložení izolační vrstvy bude provedena parozábrana a podhled zespodu zaklopen SDK deskami. Pod tímto podhledem bude opět namontován akustický podhled. V pásu u oken nebude kladena poslední deska tohoto podhledu z důvodu zachování stávajících roletových konstrukcí. Ve střešním prostoru se provede potřebné zteplení VZT a další potřebné úpravy. Nad jevištěm bude probíhat instalace zateplení shodně až na to že zde není instalován akustický podhled, pod OK budou uloženy nosníky pro zavěšení technologie. Stávající nosník pro osvětlení, zadní a boční horizonty budou upraveny, dále bude nutné upravit stávající kabinu ( snižuje se výška a rozebrat ji částečně pro instalaci zateplení a poté zpětně doplnit.) Dále zde bude osazen nový zateplený poklop pro výlez do půdy. Stávající nepřímé osvětlení svítící do stropu bude upraveno ( sníženo na potřebnou úroveň) Provádění ostatních zateplení u přístaveb bude realizováno zespodu a dojde k rozebrání stávajících podhledů, včetně osvětlení a prvků VZT, ty budou potřebným způsobem zatepleny a bude zajištěn odvod kondenzátů do kanalizace přes sifon. Osvětlení bude znovu provedeno. V kuchyni dojde k částečné demontáži technologie, k jejímu uskladnění a opětovnému osazení a revizi po provedení zateplení a podhledům. Do podhledů budou provede potřebná revizní dvířka. Zařízení bude revidováno. Po dokončení stavby stavba provede potřebné opravy podlah, obkladů a omítek. Stavba dotčené prostory vyčistí a vymaluje.

16 Skladby konstrukcí zateplení střech S1: - nad sálem a jevištěm - Titanzinkový plech na systémové podložce ( např Rheinzink) - Záklop z prken - Konstrukce krovu dřevěné sbíjené vazníky z prken - Vzduchová mezera - Stávající čedičová vlna 60mm - Záklop na spodní pásnici krovu - Spodní pásnice krovu - Podbíjení - Omítka 20mm - Difúzní folie ( např Tyvek soft) - Minerální vlna 300mm - Parozábrana - Samonosný systémový SDK podhled, pláštěno 2x SDK 12,5mm RED - Svěšený původní akustický podhled Eurocoustic, Akustickshock 40mm Nad jevištěm není akustický podhled osazován, ale osazují se zde nosné prvky pro divadelní technologii Pro zateplení se vkládá pomocná konstrukce z OK nesoucí nový samonosný podhled se zateplením. Při jejich osazování je nutno počítat s provedením montážních otvorů do střechy. S2 : pult na severu a jihu kde je dostatečná výška místností - Titanzinkový plech na systémové podložce ( např Rheinzink) - Záklop z prken - Konstrukce krovu - Vzduchová mezera - Difúzní folie ( např Tyvek soft) - Minerální vlna 300mm - Parozábrana - Samonosný systémový SDK podhled, pláštěno 2x SDK 12,5mm RED S3 : přístavby vstupu do sálu a restaurace - Titanzinkový plech na systémové podložce ( např Rheinzink) - Záklop z prken - Konstrukce krovu dřevěný sbíjený vazník s prken ( podrobnosti nejsou známy) - Vzduchová mezera - Difúzní folie ( např Tyvek soft) - Minerální vlna 300mm - Parozábrana - Samonosný systémový SDK podhled, pláštěno 2x SDK 12,5mm RED Do zdiva budou pro uložení samonosného podhledu se zateplením vloženy ocelové podpůrné nosníky. S4 : pult na severu kde není dostatečná výška místností, bude vyjma krokví provedeno nově - Titanzinkový plech na systémové podložce ( např Rheinzink) - Záklop z prken

17 - Konstrukce krovu předpoklad vložených trámů - Vzduchová mezera - Difúzní folie ( např Tyvek soft) - Minerální vlna 320mm - Parozábrana - Samonosný systémový SDK podhled, pláštěno 2x SDK 12,5mm RED Stavba bude chránit stávající konstrukce a bude stavbu provádět tak, aby nedošlo k protečení střech. Úpravy krovů, eventuelní opravy krovů a detaily u okapů a u svislých stěn budou definitivně dořešeny po odkrytí. Před výrobou OK pro zateplení nad sálem bude nejprve sondou ověřit možnost osazení spodní pásnice a provést kontrolu rozměrů. B/ Osazení nových zateplených oken a dveří ve fasádách Stávající mříže před okny budou demontovány a uloženy k pozdější zpětné montáži. Stávající okna a dveře ve fasádách budou odstraněny. Namísto nich budou osazeny nové výplně, z důvodů dodržení tepelných parametrů budou osazeny včetně parozábrany a rozšiřovacích rámů. Kolem vnějšího ostění bude provedeno překrytí o min. 60mm iszlantem z grafitového EPS, včetně všech potřebných úprav, Detaily budou řešeny APU lištami. Vnitřní parapety budou osazeny systémovanými aglomerovanými parapety. Ostění bude upraveno pomocí lišt či jiným vhodným zednickým způsobem. Poloha ručně ovládaných pákových ovladačů určí uživatel. Okna ovládaná el. otevírači budou znovu napojena na rozvod el. energie. Okna na WC budou neprůhledně zasklena sklem s mléčnou folií, u oken do kuchyně a restauračního prostoru budou osazeny před okny protihmyzové sítě. Před okny se osadí Al systémové parapety se žlábky pro odvod vody u ostění. Dveře budou vybaveny panikovým kováním zajišťujícím únik zevnitř i při zamčených dveří. Okna budou vyměněna za nová (předpokládají se s izolačními dvojskly). Předpokládá se součinitel prostupu tepla včetně rámu nejvýše Uw = 1,2 W/(m2K), čímž je splněna doporučená hodnota 1,2 W/(m2K), dle ČSN :2011. Vstupní dveře budou vyměněny za nové. Předpokládá se součinitel prostupu tepla včetně rámu nejvýše Ud = 1,2 W/(m2K), čímž je splněna doporučená hodnota 1,2 W/(m2K), dle ČSN :2011.Dveře Ud = 1,2W/(m2K), navržený materiál dveří AL, Okna plast Uw=1,2 W/(m2K) Fasáda kolem oken bude sjednocena se stávající fasádou, barevnost se nemění.. Poté budou stávající mříze znovu osazeny. Stavba provede všechny potřebné úpravy spojené s osazením dveří a oken. Veškeré povrchy a vybavení budou před osazením předvedeny na stavbě pomocí vzorků, nejprve budou odsouhlaseny investorem a AD a až poté budou zabudovány, vyráběny či osazeny. Veškeré rozměry budou před objednáním či výrobou vždy ověřeny na stavbě. Celý prostor stavby bude uveden do provozuschopného stavu. Stavba provede i ostatní nespecifikované potřebné práce 5/ Bezpečnost prací Práce je nutno provádět po dohodě s provozovatelem. Budova musí být vyklizena. Práce budou důsledně prováděny za dodržení maximální bezpečnosti.v případě nejasností projektu, zjištění nových skutečností

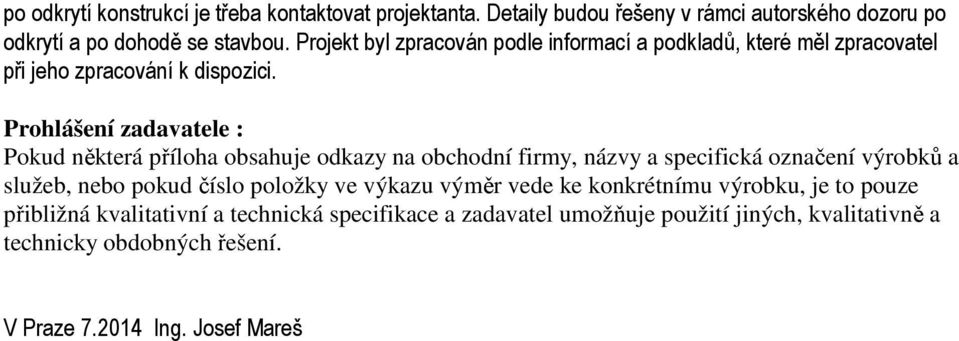

18 po odkrytí konstrukcí je třeba kontaktovat projektanta. Detaily budou řešeny v rámci autorského dozoru po odkrytí a po dohodě se stavbou. Projekt byl zpracován podle informací a podkladů, které měl zpracovatel při jeho zpracování k dispozici. Prohlášení zadavatele : Pokud některá příloha obsahuje odkazy na obchodní firmy, názvy a specifická označení výrobků a služeb, nebo pokud číslo položky ve výkazu výměr vede ke konkrétnímu výrobku, je to pouze přibližná kvalitativní a technická specifikace a zadavatel umožňuje použití jiných, kvalitativně a technicky obdobných řešení. V Praze Ing. Josef Mareš
