1 KONSTRUKCE OKEN Prof.ing.Miloslav Pavlík, CSc Doc.ing.Vladimír Daňkovský, CSc

2 ZÁKLADNÍ FUNKCE OKNA přirozené denní osvětlení a oslunění interiéru budov přirozené větrání interiéru budov možný únik před požárem STAVEBNĚ FYZIKÁLNÍ FUNKCE OKNA tepelná izolace oken zvuková izolace okna vzduchová izolace okna izolace okna proti dešťové vodě statická a dynamická odolnost proti zatížení větrem DOPLŇUJÍCÍ FUNKCE OKNA odolnost proti opotřebení (povrchové úpravy) estetický vzhled okna

izolace okna vzduchová izolace okna izolace okna proti dešťové vodě statická a dynamická odolnost

3 POLOHA OKNA ve vztahu k funkci osvětlovaného prostoru

4 VZTAH OKNA k okennímu otvoru v jednovrstvé konstrukci

5 TRADIČNÍ ZPŮSOBY OSAZENÍ OKEN

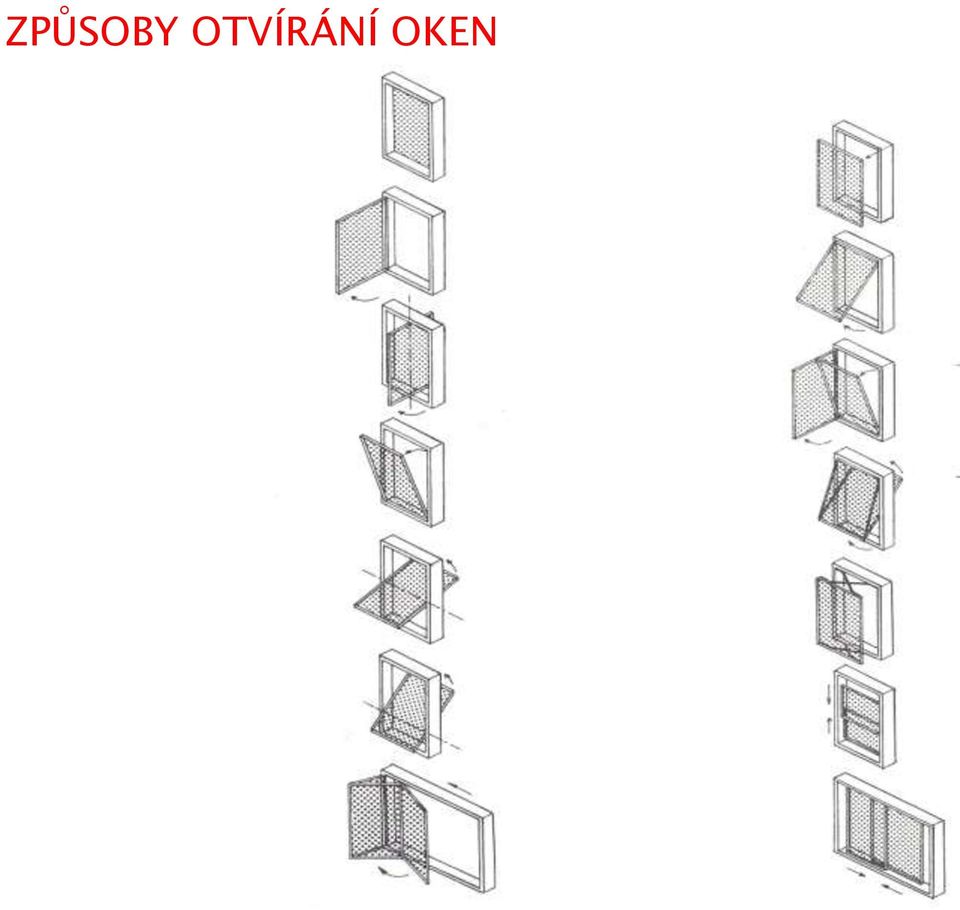

7 ZPŮSOBY OTVÍRÁNÍ OKEN

8 JEDNODUCHÉ OKNO S DVOJSKLEM varianta z 2.pol. XX.stol

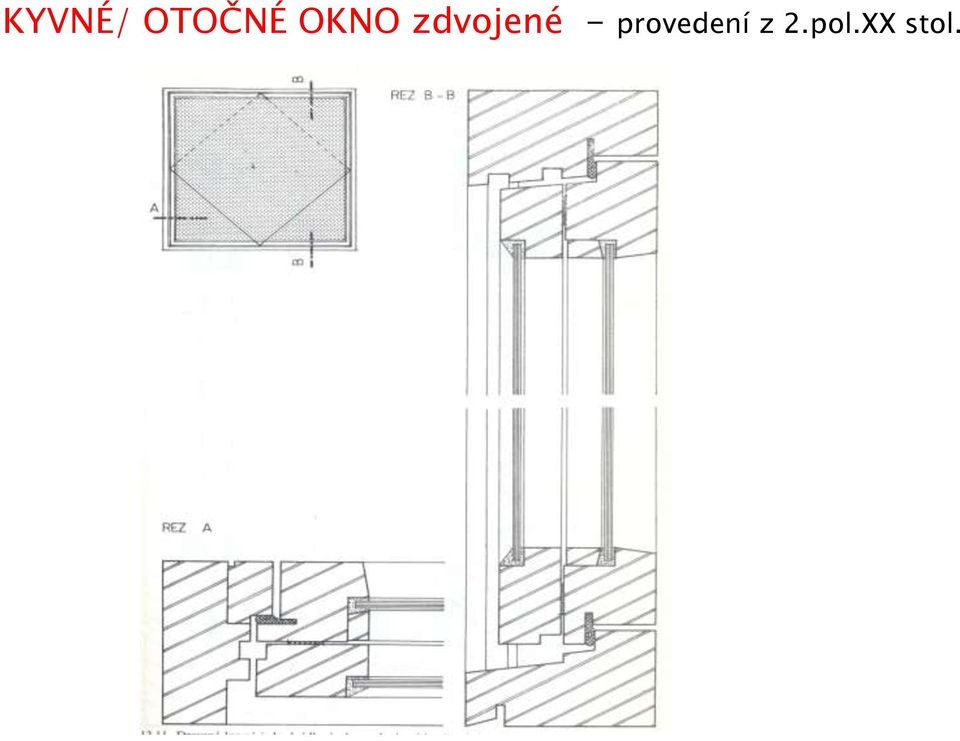

10 KYVNÉ/ OTOČNÉ OKNO zdvojené - provedení z 2.pol.XX stol.

11 STAVBY PRO BYDLENÍ typická řešení současnost

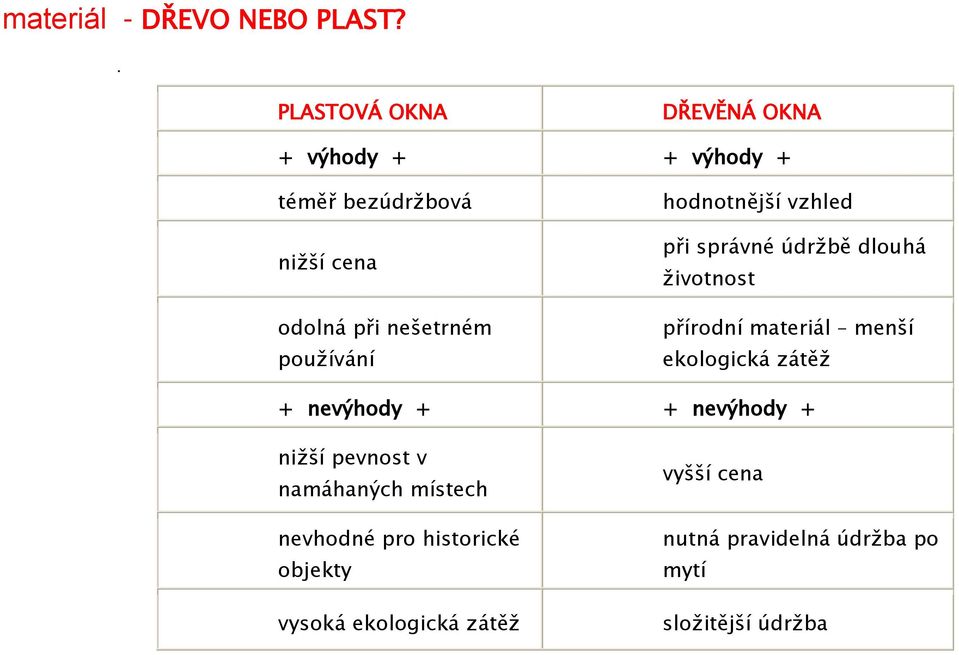

12 materiál - DŘEVO NEBO PLAST?. PLASTOVÁ OKNA DŘEVĚNÁ OKNA + výhody + + výhody + téměř bezúdržbová nižší cena odolná při nešetrném používání hodnotnější vzhled při správné údržbě dlouhá životnost přírodní materiál menší ekologická zátěž + nevýhody + + nevýhody + nižší pevnost v namáhaných místech nevhodné pro historické objekty vysoká ekologická zátěž vyšší cena nutná pravidelná údržba po mytí složitější údržba

používání hodnotnější vzhled při správné údržbě dlouhá životnost přírodní materiál menší ekologická

13 Všechna okna s jednoduchým zasklením Uw = 4,5 W/m²K Q = 4,5*2*32*24= 6,9 kwh/den Všechna okna s zdvojenýmým zasklením Uw = 2,90 W/m²K moderní okna s tep-izolačním zasklením Uw = 1,2 W/m²K Okna pro PD se zasklením Uw = O,60 W/m²K Q = O,6*2*32*24= 0,9 Wh/den

Uw = 2,90 W/m²K moderní okna s tep-izolačním zasklením Uw = 1,2

14 TEPELNÁ IZOLACE RÁMU OMEZENÍ TEPELNÝCH MOSTŮ OKNA VHODNÉ PRO PASIVNÍ DOMY Součinitel prostupu tepla oknem vypočtený PHI pro různá zasklení okna 1230x1480mm U g (W/m 2 K) 0,70 0,66 0,60 0,54 U w (W/m 2 K) 0,80 0,77 0,72 0,68 Profil Zasklení U g U w Dřevina Zákl. cena bez DPH SC78 dvojsklo 1,1 1,1 smrk napojovaný SC78 trojsklo 0,6 0,82 smrk napojovaný SC92 trojsklo 0,5 0,70 smrk napojovaný SC92 trojsklo 0,5 0,70 smrk fix SC92 trojsklo 0,5 0,70 meranti fix SC92 trojsklo 0,5 SC92 trojsklo 0,5 SC92 trojsklo 0,5 0,70 0,70 0,70 modřín napojovaný modřín fix dub fix

cena bez DPH SC78 dvojsklo 1,1 1,1 smrk napojovaný 8 437 SC78 trojsklo 0,6 0,82 smrk napojovaný 9 037 SC92 trojsklo 0,5 0,70 smrk napojovaný 9 492 SC92

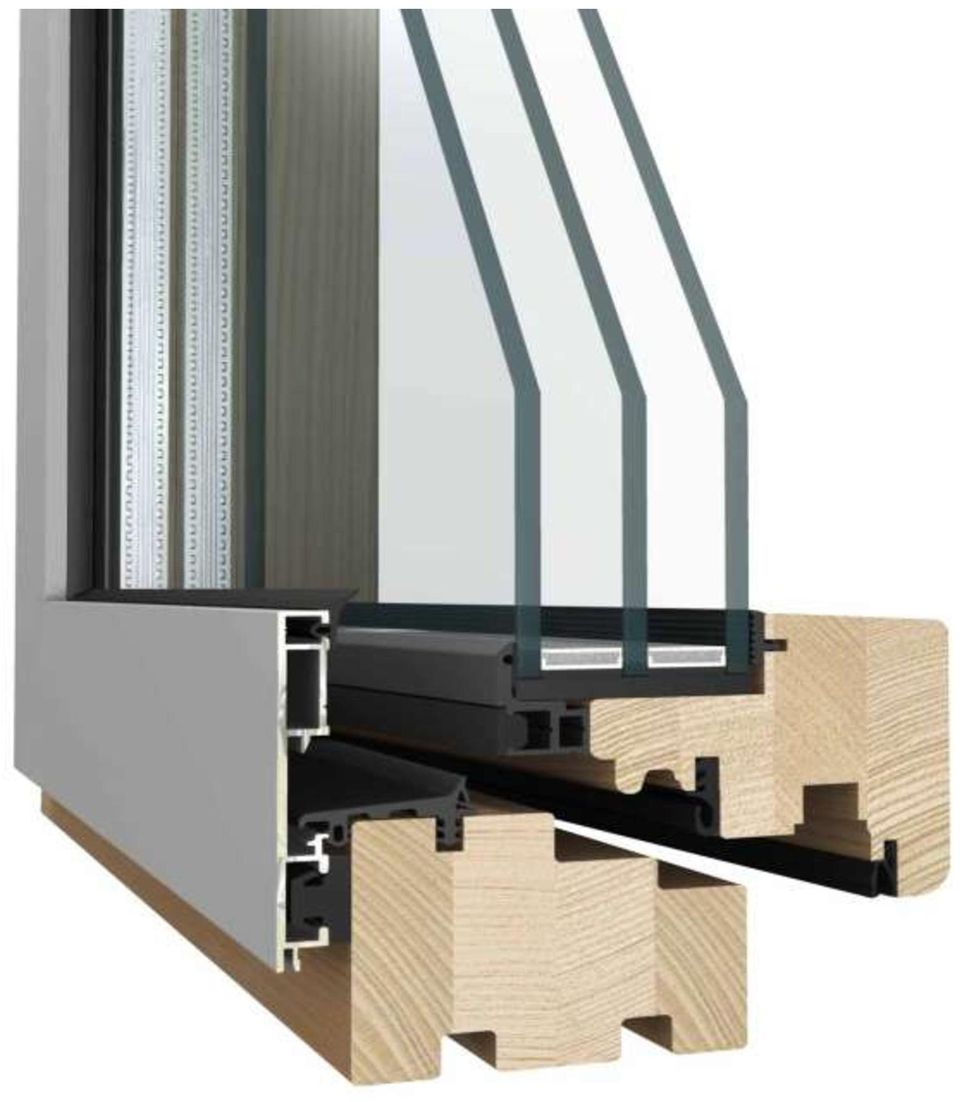

15 PŘÍKLADY KONSTRUKCE OKEN

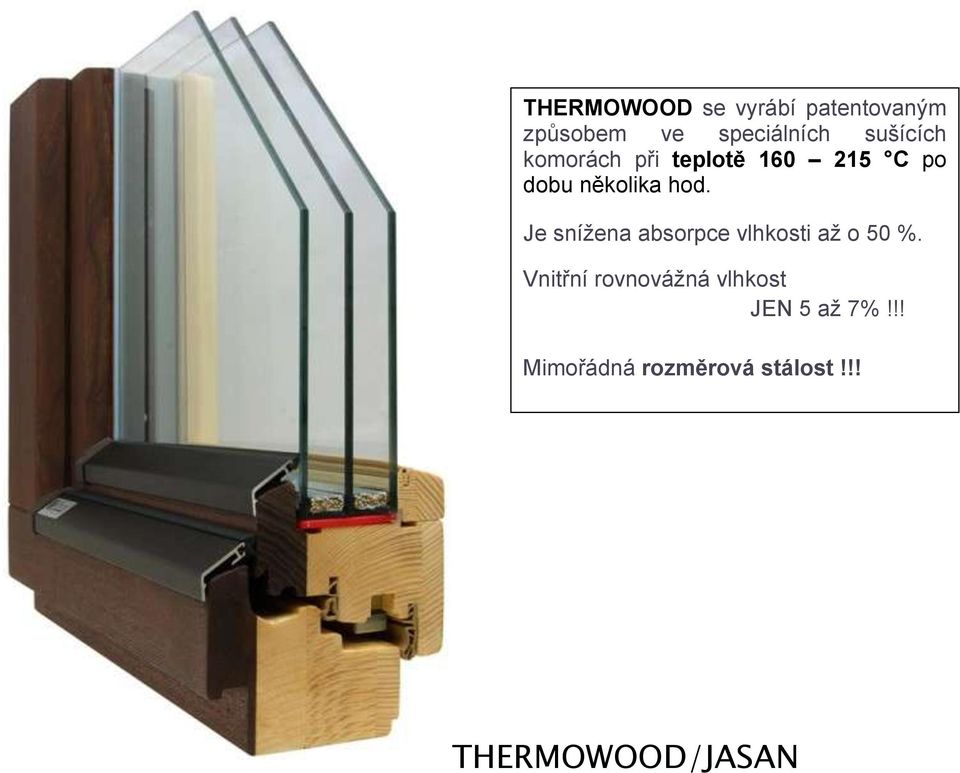

17 THERMOWOOD se vyrábí patentovaným způsobem ve speciálních sušících komorách při teplotě C po dobu několika hod. Je snížena absorpce vlhkosti až o 50 %. Vnitřní rovnovážná vlhkost JEN 5 až 7%!!! Mimořádná rozměrová stálost!!! THERMOWOOD/JASAN

21 PLASTOVÁ OKNA XX.stol.

22 PLASTOVÁ OKNA současnost pro domy v NES a PES Plastová okna z německého osmikomorového profilového systému o stavební hloubce 86 mm opatřená z exteriérové strany velmi pevným a odolným hliníkovým opláštěním jsou osazována izolačními trojskly s Ug = 0,5 / 0,6 W.m-2.K-1 a švýcarským teplým nekovovým meziskelním rámečkem Swisspacer - V.

24 Součinitel délkové roztažnosti α Materiál = mm/m o C porovnání sklo 0,008 1 x ocel 0,012 1,5 x hliník 0,024-0,025 2,5 x Polycarbonát 0,065 8,1 x PVC 0,07 8,75 x Dřevo kvláknům Dřevo s vlákny 0,0034 0,425 x 0,0054 0,675 x

25 OKENNÍ RÁM PVC vyztužený SKELNÝMI VLÁKNY ve hmotě BEZ OCELOVÝCH VÝZTUH!!! GENEO Rau-Fipro

27 PARAMETRY ZASKLÍVACÍ DRÁŽKY šířka - výška tloušťka iz. dvojskla + 2 x tloušťka těsnění dvojsklo 18 mm trojsklo 21 mm - tloušťka těsnění dvojsklo 3 mm trojsklo 4 mm

29 ULOŽENÍ ZASKLENÍ V RÁMU OKNA

30 cena Kč/m 2 : cca 800 až 1.500, ,- až 2.600,-

31 PARAMETRY IZOLAČNÍCH SKEL Parametry izolačních skel TYP SKLA rámeček Ug W/m 2 K % g % UV % db pro profil SC78 světlo teplo hluk dvojsklo 18 SWS 1, dvojsklo 16 SWS 1, trojsklo SWS 0, trojsklo SWS 0, trojsklo SWS V 0, trojsklo SWS V 0, trojsklo MGT SWS V 0, trojsklo SGG - LUX se solárními zisky SWS V 0, protisluneční trojsklo SGG SWS V 0,

32 Planibel TOP N 4 mm air gap 12 mm - Planibel TOP N 4 mm - stainless steel frame - air gap 12 mm + Argon - Float 4 mm, Ug=0.7 W/(K.m2) noise reduction 34 Db Planibel TOP N 4 mm air gap 12 mm - Planibel TOP N 4 mm air gap 12 mm + Krypton gas - Float 4 mm Ug=0.5 W/(K.m2) noise reduction 34 db

33 HEAT MIRROR - dutino mezi skly rozdělena speciální folii odrážející teplo zpět do interiéru Ug = 0.7 0,5 (0,3) W/(K.m2) noise reduction 34dB Typ zasklení Celková investice do přesklení Cena za m2 Úspora energií v % Úspora Kč/rok Doba návratnosti Do konce životnosti Úspora (zisk) U = 2, , ,- 10% 4.200,- 9 roků 21 roků ,- U = 1, , ,- 20% 8.400,- 6,5 roků 23,5 roků ,- Heat- Mirror U=0, , ,- 36% ,- 5,96 roků 24,04 roků ,-

34 Funkce tepelného zrcadla PROBLÉM BAREVNOSTI SVĚTLA po průchodu sklem často nazelenalý nádech!!! Pro správné vnímání barev v interiéru např. Planibel Clearvision

35 Samočistící vrstva SGG BIOCLEAN Fotokatalytiská reakce rozloží nečistoty vyšší smáčivost rozprostření vodního filmu rovnoměrně po povrchu (hydrofilní funkce) Výrobce: Saint Goben CENA: příplatek k ceně dvoj /trojskla = ,- KČ /m2 (brutto)

36 bezrámové OSAZENÍ OKNA

37 Špatně Správně U W,eff = 1,19 W/(m 2.K) E A = 20,6 kwh/(m 2.a) U W,eff = 0,78 W/(m 2.K) E A = 14,7 kwh/(m 2.a) Tepelný most může ZVÝŠIT potřebu tepla na vytápění až o 50 %.

38 CHYBNÉ OSAZENÍ OKNA NESPRÁVNÉ ZAKOTVENÍ OKNA SCHÁZÍ PAROTĚSNÝ UZÁVĚR!!! PROTIINFILTRAČNÍ OPATŘENÍ TEPELNÉ MOSTY!!!

39 SPRÁVNÉ OSAZENÍ OKNA Ideální je umístění okna v rozmezí 6 16 cm od vnějšího líce fasády.

40 . OSAZENÍ OKNA S VNĚJŠÍ ŽALUZIÍ p://

41 ZATÉKÁNÍ - TEPELNÉ MOSTY - KOONDENZACE VODNÍ PÁRY - PRŮVZDUŠNOST OKEN

43 POŠKOZENÍ RÁMU KONDENZOVANOU VLHKOSTÍ

44 OSTĚNÍ : uzavření spáry PAROTĚSNÁ IZ TEP.IZ. PAROPROPUSTNÁ IZ

45 VNĚJŠÍ UZAVŘENÍ SPÁRY paropropustná páska (illmod, illbruck TwinAktiv) Průvzdušnost pláště lze v praxi ověřit podle ČSN EN 13829: , při rozdílu tlaku mezi interiérem a exteriérem 50 Pa. Vlastní průvzdušnost spáry je možné stanovit ve zkušebně dle ČSN EN 1026 na reálném vzorku.

47 Voda nesmí dovnitř, pára musí ven

50 KONSTRUKCE OKEN - infiltrace / zatékání

52 Rozdělení podle použitého materiálu: těsnění z materiálu APTK (aethylen-propylen-terpolymer-kaučuk) = EPDM, Těsnicí profily EPDM jsou často vyrobeny s jednou či dvěma komůrkami, které při dolehnutí na protější plochu dobře utěsní i místa kolem lokálních nerovností lepení v rozích těsnění z materiálu TPE (termoplastický elastomer) - dobrá svařitelnost. Obr.

53 OKNA PRO PASIVNÍ DOMY certifikované v Passivehaus Institute, NSR

54 VĚTRÁNÍ OKNY? ano nebo ne??? Současná ČSN :94 požaduje: nn = 0,50 h -1 obytné místnosti budov (v době pobytu osob!!!) nn = 0,35 h -1 občanské budovy a ostatní místnosti obytných budov nn = 0,25 h -1 budovy ostatní - min hygienické větrání v ostatních případech n N = M vh / V p = počet výměn vzduchu v testovaném prostoru větrání prostoru infiltrací obvodového pláště (okenních spár) INFILTRACE VZDUCHU = SPÁROVÁ PRŮVZDUŠNOST OKEN = (m 2. s -1. Pa -0,67 ) il,v = množství vzduchu, které projde spárami okna za vteřinu při daném rozdílu tlaku vzduchu v exteriéru a interiéru ( 50 Pa) Hodnoty spárové průvzdušnosti oken viz /94, např. pro okna jednoduchá dřevěná a plastová s izolačním dvojsklem je ilv = 1, m 2. s -1. Pa -0,67

55 ŘÍZENÉ VĚTRÁNÍ OKNY

56 VĚTRÁNÍ integrované v konstrukci okenního rámu

58 OKNA s MIKROVENTILACÍ SPECIÁLNÍ POLOHA KOVÁNÍ OKNA ŠTĚRBINA MEZI RÁMEM A KŘÍDLA Nevýhody: v teplých obdobích za bezvětří dochází jen k minimální míře větrání, při velkém rozdílu vnitřní a vnější teploty nebo za větrného počasí může být větrání příliš intenzivní - nežádoucí energetické ztráty, v zimě dochází k neustálému nežádoucímu ochlazování ostění - zvýšení nákladů na topení, není možné regulovat ani kontrolovat intenzitu větrání, je závislá na povětrnostních podmínkách, v různých místnostech se intenzita větrání liší (závisí např. na směru větru či orientaci oken ke světovým stranám) samotná mikroventilace dostatečné větrání objektu nevyřeší ZÁVĚR: hygienické větrání v topné sezóně je třeba zajistit systémem VZT!!!

59 TEPELNÉ ZTRÁTY PROSTUPEM TEPLA - liniové= tepelné mosty TEPLOTNÍ POLE V OSTĚNÍ OKNA.

60 Obr. 1: Klasické okno pasivního domu s průběžnou izolační vrstvou uspořádanou v jedné rovině, s hluboko zapuštěným sklem, teple obalené trojité izolační sklo bez velkých dutin, probíhajících ve směru tepelného toku

61 NULOVÁ IZOTERMA v ose zasklení

62 SMĚR VÝVOJE - minimalizace plochy rámu

63 PARAPETY OKEN - vnější

65 PARAPETY z Al profilů

67 VNITŘNÍ PARAPETY

68 STAVBY PRO ADMINISTRATIVU/ SLUŽBY typická řešení

69 Nová celnice Düsseldorf, F.O. Gehry

70 správní budova a akademie spořitelny, Pysall Stahrenberg + partner, Postupim

71 Volksbank Herdorf - rekonstrukce

72 Zemský pojišťovací úřad, Severní Porýní-Vestfálsko

73 OKNA Z OCELOVÝCH PROFILŮ

74 OKNA Z HLINÍKOVÝCH PROFILŮ - otvíravá

76 Schueco AWS 70.HI o stavební hloubce 70 mm nebo AWS 75.SI o stavební hloubce 75 mm s přerušením tepelného mostu kvalitními polyamidovými teplými můstky (s vypěňovaným jádrem) a osazená izolačními trojskly s Ug = 0,5 W.m-2.K-1 a teplým meziskelním rámečkem Swisspacer-V

77 OKNA Z HLINÍKOVÝCH PROFILŮ posuvná STYK KŘÍDEL

78 PARAPET OKNA

79 OSTĚNÍ OKNA

80 OKNO na bázi PU pěny s Al výztužným rámem

81 OKNO z Al + obklad strukturální pěna

82 OSAZENÍ OKNA v provětrávaném obvodovém plášti

83 Adm. Budovy Beroun Sytem Hueck-Hartmann
