HERZ - Floor Fix Regulační sada pro podlahové topení

Transkript

1 HERZ - Floor Fix Regulační sada pro podlahové topení Technický list pro 800 0/ Vydání AUT 006 Vydání CZ 0608 Montážní rozměry v mm Kryt plastový bílý nebo z ušlechtilé leštěné oceli Všechny rozměry v [mm], zaokrouhleny Provedení Herz Floor Fix se instaluje do krabice pod omítku z pozinkovaného ocelového plechu o rozměrech 0 x 00 x 0 mm.. Skříňka se uzavře krytem, varianty provedení: bílý plastový, č. výrobku.: 800 0, nebo leštěný z ušlechtilé oceli, č. výrobku.: 800 Teplota přívodu topné vody pro podlahový okruh je nastavena případně omezena ovládáním se stupnicí teploty a zabudovaným čidlem. Teplota místnosti se reguluje termostatickou hlavicí Herz s odděleným čidlem a odděleným ovládáním (nejsou součástí dodávky, viz příslušenství) prostřednictvím zabudovaného termostatického ventilu HERZ TS-90. Oddělením regulátoru pokojové teploty a armatury může být Floor Fix pro případnou jednodušší přístupnost umístěn v sousední místnosti. Skříň z pozinkovaného ocelového plechu mm, kryt z ušlechtilé oceli nebo plastu, Floor Fix armatura, kusy uzavíracích a regulačních ventilů. Funkce Rozsah dodávky Místnost: 8 C Médium: 70 C Místnost: 8 C Médium: C Místnost: C Médium: C Princip funkce (Příklad) Výrobce si vyhrazuje právo na změny dané technickým vývojem.

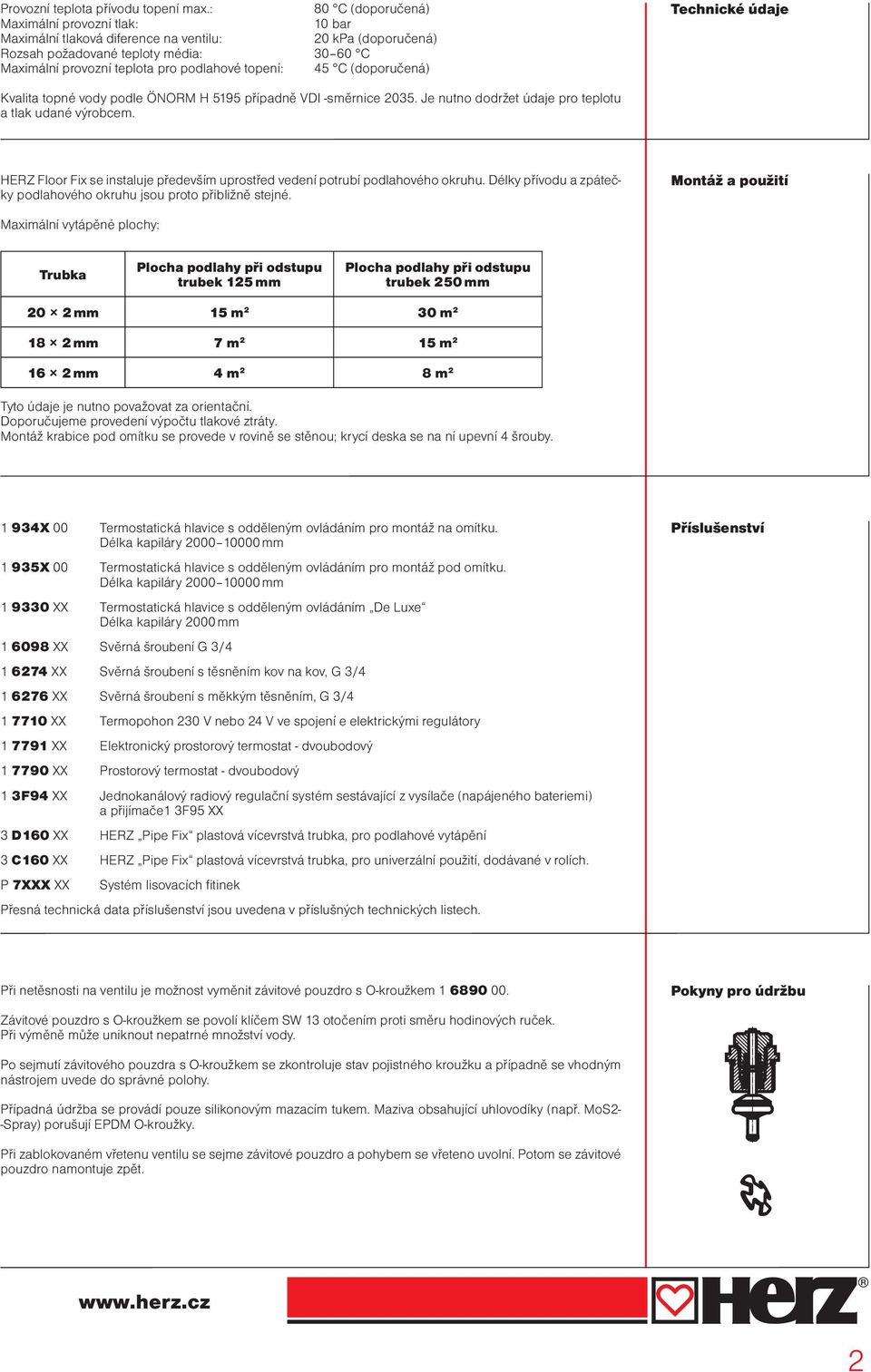

2 Provozní teplota přívodu topení max.: 80 C (doporučená) Maximální provozní tlak: 0 bar Maximální tlaková diference na ventilu: 0 kpa (doporučená) Rozsah požadované teploty média: 0 60 C Maximální provozní teplota pro podlahové topení: C (doporučená) Technické údaje Kvalita topné vody podle ÖNORM H 9 případně VDI -směrnice 0. Je nutno dodržet údaje pro teplotu a tlak udané výrobcem. HERZ Floor Fix se instaluje především uprostřed vedení potrubí podlahového okruhu. Délky přívodu a zpátečky podlahového okruhu jsou proto přibližně stejné. Montáž a použití Maximální vytápěné plochy: Trubka Plocha podlahy při odstupu trubek mm Plocha podlahy při odstupu trubek 0 mm 0 mm m 0 m 8 mm 7 m m 6 mm m 8 m Tyto údaje je nutno považovat za orientační. Doporučujeme provedení výpočtu tlakové ztráty. Montáž krabice pod omítku se provede v rovině se stěnou; krycí deska se na ní upevní šrouby. 9X 00 Termostatická hlavice s odděleným ovládáním pro montáž na omítku. Délka kapiláry mm 9X 00 Termostatická hlavice s odděleným ovládáním pro montáž pod omítku. Délka kapiláry mm 90 XX Termostatická hlavice s odděleným ovládáním De Luxe Délka kapiláry 000 mm 6098 XX Svěrná šroubení G / 67 XX Svěrná šroubení s těsněním kov na kov, G / 676 XX Svěrná šroubení s měkkým těsněním, G / 770 XX Termopohon 0 V nebo V ve spojení e elektrickými regulátory 779 XX Elektronický prostorový termostat - dvoubodový 7790 XX Prostorový termostat - dvoubodový F9 XX Jednokanálový radiový regulační systém sestávající z vysílače (napájeného bateriemi) a přijímače F9 XX D60 XX HERZ Pipe Fix plastová vícevrstvá trubka, pro podlahové vytápění C60 XX HERZ Pipe Fix plastová vícevrstvá trubka, pro univerzální použití, dodávané v rolích. P 7XXX XX Systém lisovacích fitinek Přesná technická data příslušenství jsou uvedena v příslušných technických listech. Příslušenství Při netěsnosti na ventilu je možnost vyměnit závitové pouzdro s O-kroužkem Pokyny pro údržbu Závitové pouzdro s O-kroužkem se povolí klíčem SW otočením proti směru hodinových ruček. Při výměně může uniknout nepatrné množství vody. Po sejmutí závitového pouzdra s O-kroužkem se zkontroluje stav pojistného kroužku a případně se vhodným nástrojem uvede do správné polohy. Případná údržba se provádí pouze silikonovým mazacím tukem. Maziva obsahující uhlovodíky (např. MoS- -Spray) porušují EPDM O-kroužky. Při zablokovaném vřetenu ventilu se sejme závitové pouzdro a pohybem se vřeteno uvolní. Potom se závitové pouzdro namontuje zpět.

3 Herz Floor Fix Diagram kv-hodnota / teplota kv-hodnota Teplota topného média [ C]

4 Uzavírací a regulační ventil Charakteristiky průtoku 7 0 k V - hodnota 0,00 0,0 0, otevřena Počet otáček k v -hodnota Tlaková ztráta p 0, 0, Hmotnostní průtok qm 0,,,,, 6 otevřeno 0, 0, 0, 0,6 0,7 0,9,,6,8,99,8,6 Změny vyhrazeny

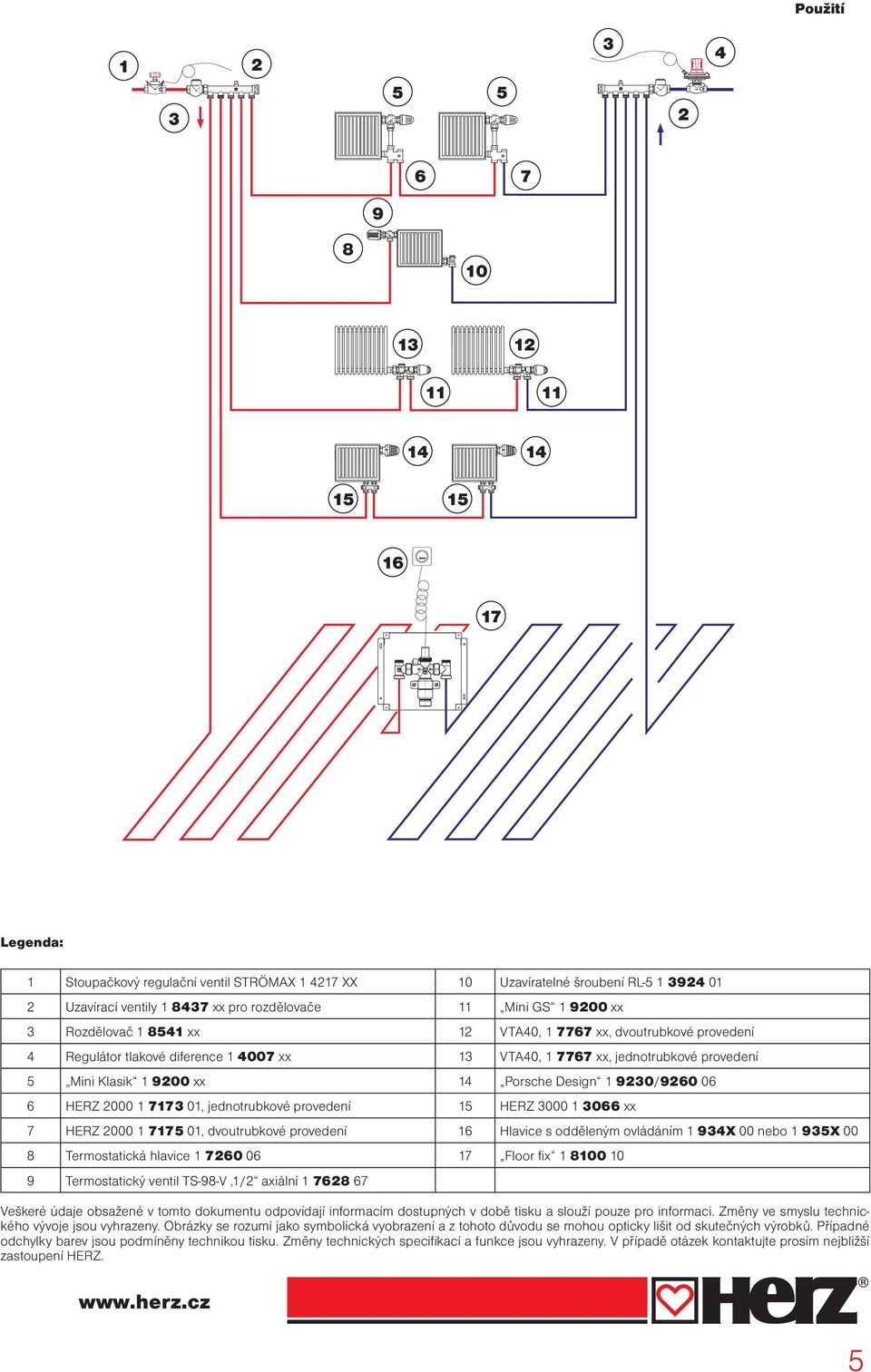

5 Použití Legenda: Stoupačkový regulační ventil STRÖMAX 7 XX 0 Uzavíratelné šroubení RL- 9 0 Uzavírací ventily 87 xx pro rozdělovače Mini GS 900 xx Rozdělovač 8 xx VTA0, 7767 xx, dvoutrubkové provedení Regulátor tlakové diference 007 xx VTA0, 7767 xx, jednotrubkové provedení Mini Klasik 900 xx Porsche Design 90/ HERZ , jednotrubkové provedení HERZ xx 7 HERZ , dvoutrubkové provedení 6 Hlavice s odděleným ovládáním 9X 00 nebo 9X 00 8 Termostatická hlavice Floor fix Termostatický ventil TS-98-V,/ axiální Veškeré údaje obsažené v tomto dokumentu odpovídají informacím dostupných v době tisku a slouží pouze pro informaci. Změny ve smyslu technického vývoje jsou vyhrazeny. Obrázky se rozumí jako symbolická vyobrazení a z tohoto důvodu se mohou opticky lišit od skutečných výrobků. Případné odchylky barev jsou podmíněny technikou tisku. Změny technických specifikací a funkce jsou vyhrazeny. V případě otázek kontaktujte prosím nejbližší zastoupení HERZ.
