1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.5 Karosářské Know how (Vědět jak) Kapitola 17 Měkké pájení u karosářů Ing. Vladimír Polehňa
2 Obsah OBSAH... 2 ANOTACE VÝUKOVÉHO MATERIÁLU MĚKKÉ PÁJENÍ U KAROSÁŘŮ ROZDĚLENÍ PÁJENÍ: POUŽITÍ: PRINCIP : VÝHODY A NEVÝHODY: ZÁKLADNÍ POTŘEBY: DRUHY MOŽNÝCH SPOJŮ: POSTUP PÁJENÍ: PRACOVNÍ LISTY - MĚKKÉ PÁJENÍ DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 10
3 Anotace výukového materiálu Výukový materiál Karosářské Know How je určen žákům prvních až třetích ročníků všech klempířských i karosářských oborů, případně i žákům nástavbového studia obdobného zaměření. Je vhodný k samostudiu i jako podpora pedagogických pracovníků při jejich přípravě na vyučovací hodinu. Rozsah učiva je v souladu s ŠVP s ohledem na požadavky vyplývající ze společných jednotných zadání uvedených oborů. Novému učivu vždy předchází návaznost na předcházející témata, následuje vysvětlení pojmů a principů i obrazové přílohy zvyšující vnímatelnost studovaného tématu. Ke každé kapitole je vypracován pracovní list sloužící k procvičení a upevnění učiva. V tomto souboru témat budete mít možnost si osvojit metodu měkkého pájení u karosářů. Žáci získají přehled o používaném nářadí a nástrojích. Seznámí se s odbornými pojmy měkkého pájení a také se naučí správné technologické postupy. 3

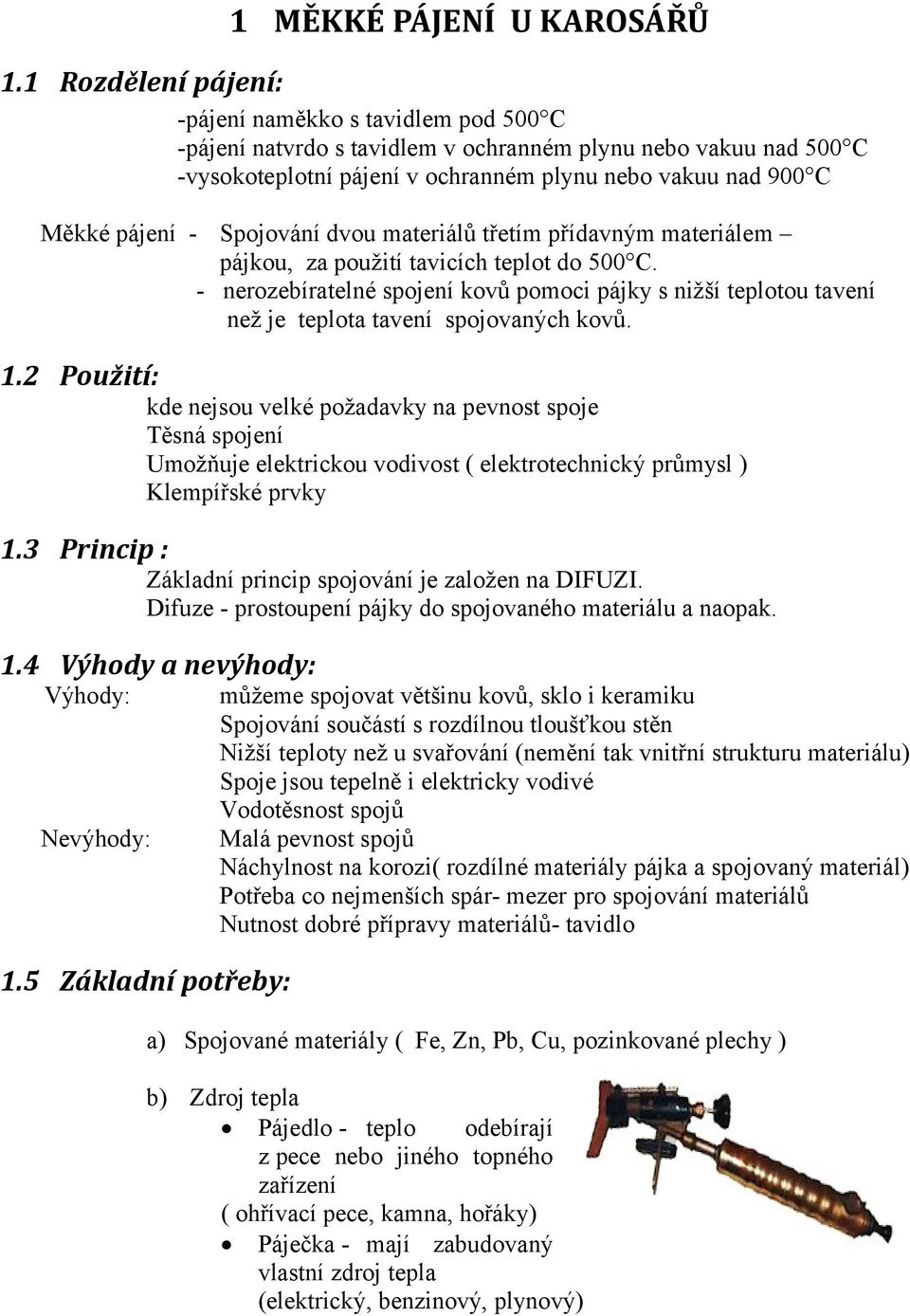

4 1 MĚKKÉ PÁJENÍ U KAROSÁŘŮ 1.1 Rozdělení pájení: -pájení naměkko s tavidlem pod 500 C -pájení natvrdo s tavidlem v ochranném plynu nebo vakuu nad 500 C -vysokoteplotní pájení v ochranném plynu nebo vakuu nad 900 C Měkké pájení - Spojování dvou materiálů třetím přídavným materiálem pájkou, za použití tavicích teplot do 500 C. - nerozebíratelné spojení kovů pomoci pájky s nižší teplotou tavení než je teplota tavení spojovaných kovů. 1.2 Použití: kde nejsou velké požadavky na pevnost spoje Těsná spojení Umožňuje elektrickou vodivost ( elektrotechnický průmysl ) Klempířské prvky 1.3 Princip : Základní princip spojování je založen na DIFUZI. Difuze - prostoupení pájky do spojovaného materiálu a naopak. 1.4 Výhody a nevýhody: Výhody: Nevýhody: 1.5 Základní potřeby: můžeme spojovat většinu kovů, sklo i keramiku Spojování součástí s rozdílnou tloušťkou stěn Nižší teploty než u svařování (nemění tak vnitřní strukturu materiálu) Spoje jsou tepelně i elektricky vodivé Vodotěsnost spojů Malá pevnost spojů Náchylnost na korozi( rozdílné materiály pájka a spojovaný materiál) Potřeba co nejmenších spár- mezer pro spojování materiálů Nutnost dobré přípravy materiálů- tavidlo a) Spojované materiály ( Fe, Zn, Pb, Cu, pozinkované plechy ) b) Zdroj tepla Pájedlo - teplo odebírají z pece nebo jiného topného zařízení ( ohřívací pece, kamna, hořáky) Páječka - mají zabudovaný vlastní zdroj tepla (elektrický, benzinový, plynový)

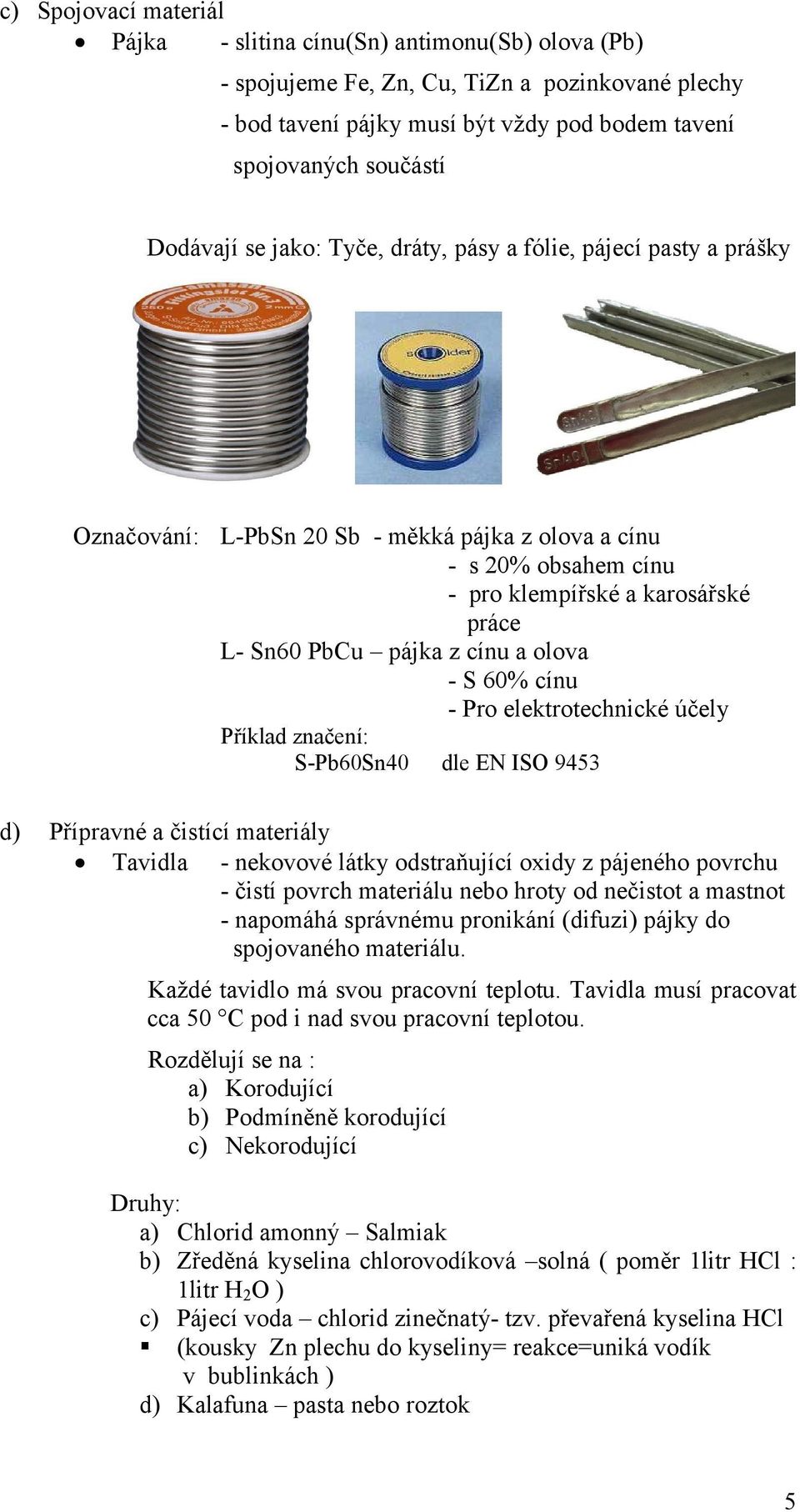

5 c) Spojovací materiál Pájka - slitina cínu(sn) antimonu(sb) olova (Pb) - spojujeme Fe, Zn, Cu, TiZn a pozinkované plechy - bod tavení pájky musí být vždy pod bodem tavení spojovaných součástí Dodávají se jako: Tyče, dráty, pásy a fólie, pájecí pasty a prášky Označování: L-PbSn 20 Sb - měkká pájka z olova a cínu - s 20% obsahem cínu - pro klempířské a karosářské práce L- Sn60 PbCu pájka z cínu a olova - S 60% cínu - Pro elektrotechnické účely Příklad značení: S-Pb60Sn40 dle EN ISO 9453 d) Přípravné a čistící materiály Tavidla - nekovové látky odstraňující oxidy z pájeného povrchu - čistí povrch materiálu nebo hroty od nečistot a mastnot - napomáhá správnému pronikání (difuzi) pájky do spojovaného materiálu. Každé tavidlo má svou pracovní teplotu. Tavidla musí pracovat cca 50 C pod i nad svou pracovní teplotou. Rozdělují se na : a) Korodující b) Podmíněně korodující c) Nekorodující Druhy: a) Chlorid amonný Salmiak b) Zředěná kyselina chlorovodíková solná ( poměr 1litr HCl : 1litr H 2 O ) c) Pájecí voda chlorid zinečnatý- tzv. převařená kyselina HCl (kousky Zn plechu do kyseliny= reakce=uniká vodík v bublinkách ) d) Kalafuna pasta nebo roztok 5
6 Plní se jí duté trubičky měkké pájky. /činná teplota od 200 C do 400 C e) Pájecí pasty 1.6 Druhy možných spojů: a) Jednoduchých přeplátovaných spojů b) Lemových spojů c) Přesazeného přeplátovaného spoje d) Tupých spojů se stykovým páskem e) Spojů s ohnutými okraji plechů f) Drážkové spoje g) Spoje ve tvaru V h) Lomených spojů i) Spojování trubek j) Spojování drátěných vodičů ( kontakty, tištěné spoje)

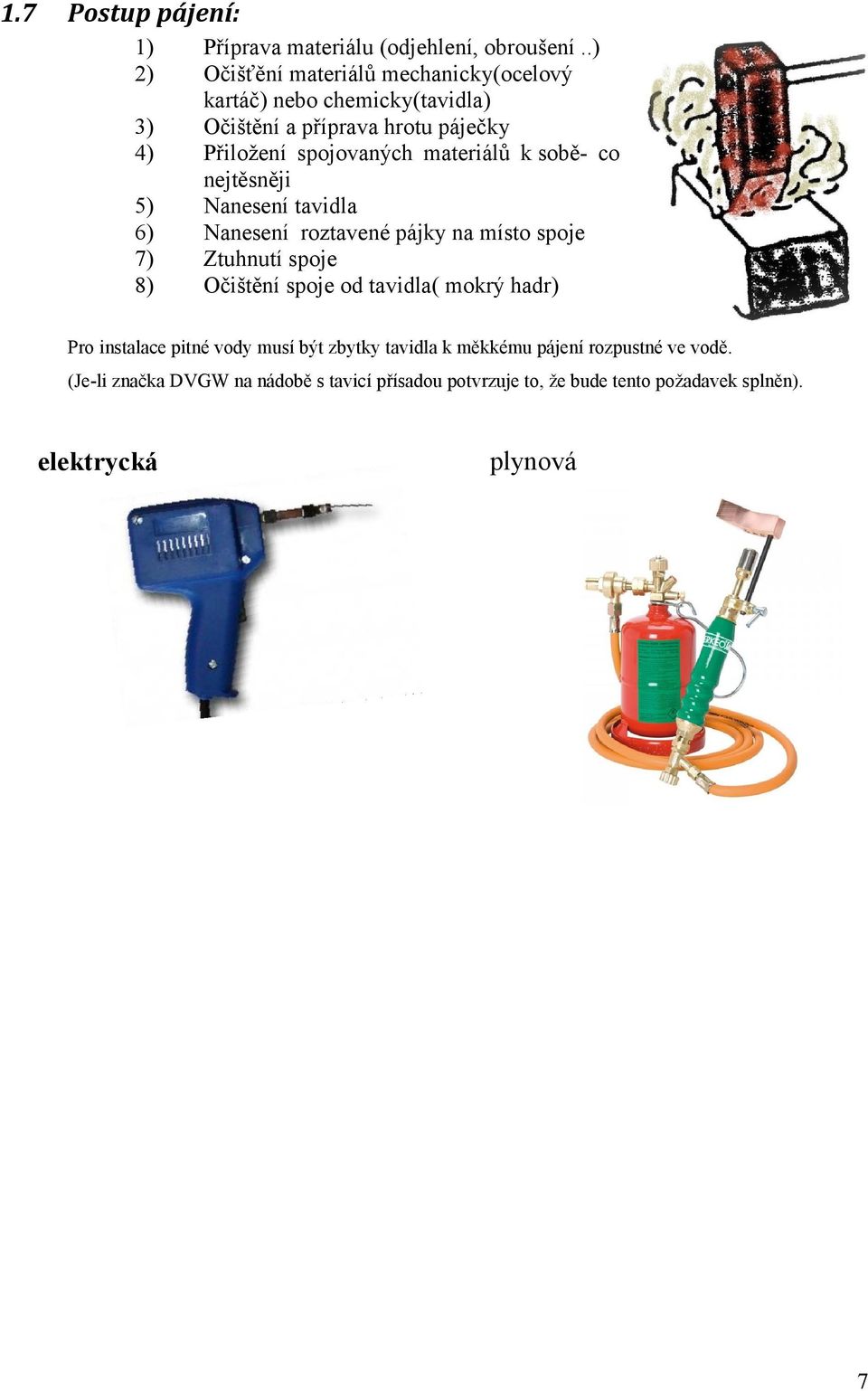

7 1.7 Postup pájení: 1) Příprava materiálu (odjehlení, obroušení..) 2) Očišťění materiálů mechanicky(ocelový kartáč) nebo chemicky(tavidla) 3) Očištění a příprava hrotu páječky 4) Přiložení spojovaných materiálů k sobě- co nejtěsněji 5) Nanesení tavidla 6) Nanesení roztavené pájky na místo spoje 7) Ztuhnutí spoje 8) Očištění spoje od tavidla( mokrý hadr) Pro instalace pitné vody musí být zbytky tavidla k měkkému pájení rozpustné ve vodě. (Je-li značka DVGW na nádobě s tavicí přísadou potvrzuje to, že bude tento požadavek splněn). elektrycká plynová 7

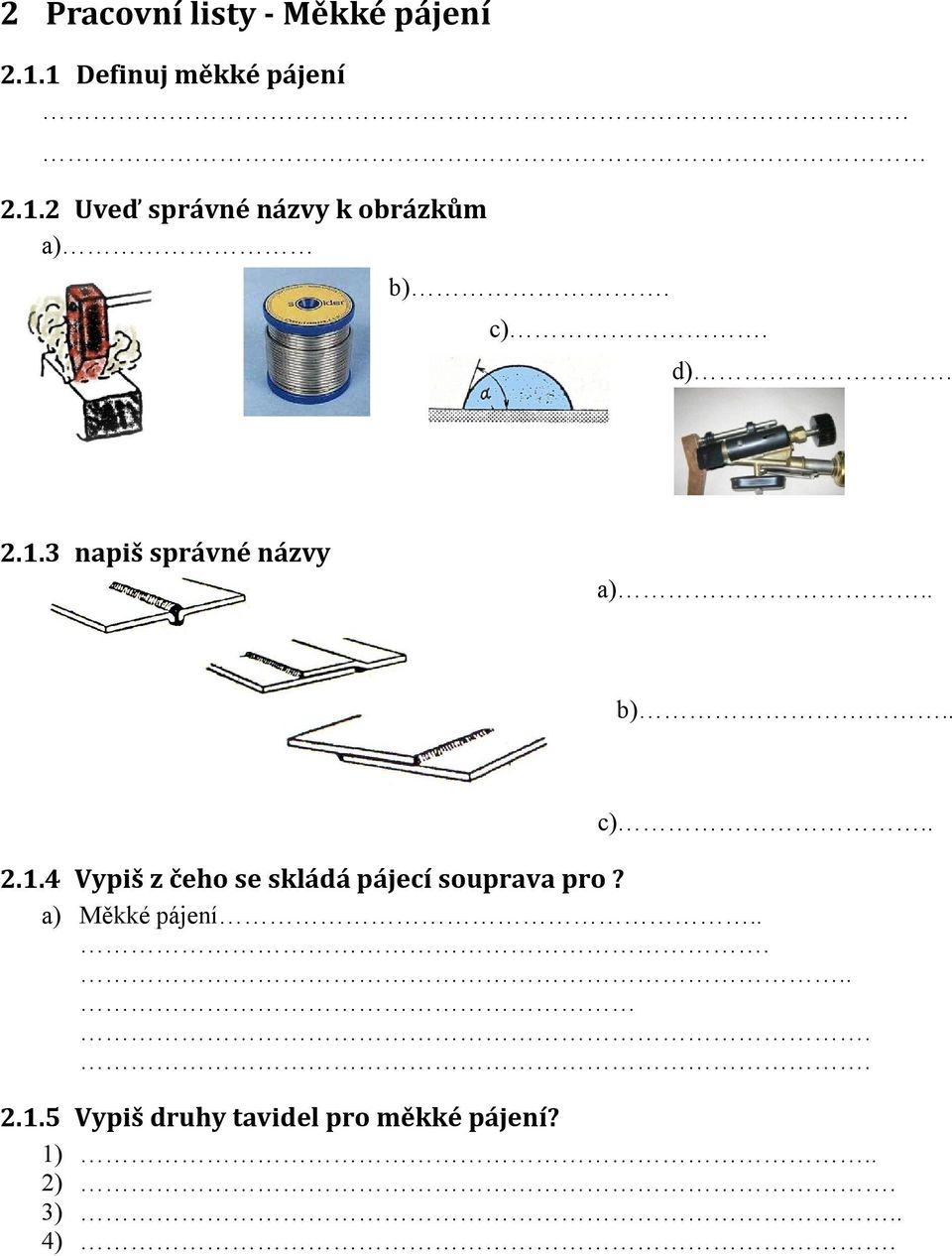

8 2 Pracovní listy - Měkké pájení Definuj měkké pájení Uveď správné názvy k obrázkům a) b). c). d) napiš správné názvy a).. b).. c) Vypiš z čeho se skládá pájecí souprava pro? a) Měkké pájení Vypiš druhy tavidel pro měkké pájení? 1).. 2). 3).. 4).
9 3 Doporučená literatura 1. Ing. Král Květoslav KLEMPÍŘSKÁ TECHNOLOGIE II. Učební text, SOŠ automobilní a SOU automobilní Ústí nad Orlicí, 2001/ Dr. Jiří Švagr Ing. Jan Vojtík TECHNOLOGIE RUČNÍHO ZPRACOVÁNÍ KOVŮ, Praha 1985, SNTL 3. Doc. Ing. Josef Pošta, CSc. a kol. OPRAVÁRENSTVÍ A DIAGNOSTIKA I, Praha 2000, Informatorium. ISBN

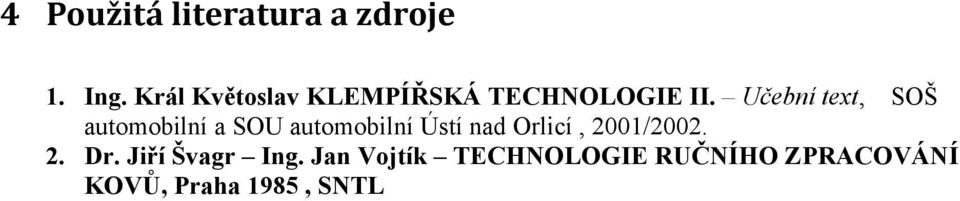

10 4 Použitá literatura a zdroje 1. Ing. Král Květoslav KLEMPÍŘSKÁ TECHNOLOGIE II. Učební text, SOŠ automobilní a SOU automobilní Ústí nad Orlicí, 2001/ Dr. Jiří Švagr Ing. Jan Vojtík TECHNOLOGIE RUČNÍHO ZPRACOVÁNÍ KOVŮ, Praha 1985, SNTL
