Agregáty pro násobení tlaku (pro automatický provoz) Calpeda MXSU, MXV, MXV-B

Transkript

1 Vyskladněno z velkoobchodního skladu PUMPA Brno, a.s. ZÁRUČNÍ LIST NÁVOD K OBSLUZE Agregáty pro násobení tlaku (pro automatický provoz) Calpeda MXSU, MXV, MXV-B Typ (štítkový údaj) Výrobní číslo (štítkový údaj) Datum prodeje Tyto údaje doplní prodejce při prodeji Poskytnutá záruka (v měsících) od data prodeje Záruka je poskytována při dodržení všech podmínek pro montáž a provoz, uvedených v tomto dokladu. Název, razítko a podpis prodejce Mechanickou instalaci přístroje provedla firma (název, razítko, podpis, datum) Elektrickou instalaci přístroje provedla odborně způsobilá firma (název, razítko, podpis, datum) Vydání k

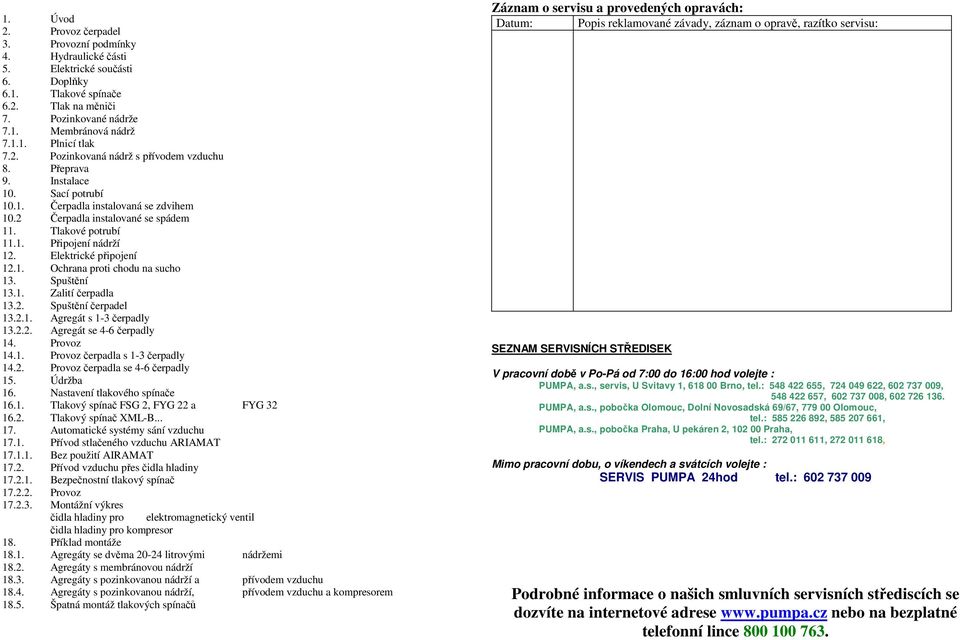

2 1. Úvod 2. Provoz čerpadel 3. Provozní podmínky 4. Hydraulické části 5. Elektrické součásti 6. Doplňky 6.1. Tlakové spínače 6.2. Tlak na měniči 7. Pozinkované nádrže 7.1. Membránová nádrž Plnicí tlak 7.2. Pozinkovaná nádrž s přívodem vzduchu 8. Přeprava 9. Instalace 10. Sací potrubí Čerpadla instalovaná se zdvihem 10.2 Čerpadla instalované se spádem 11. Tlakové potrubí Připojení nádrží 12. Elektrické připojení Ochrana proti chodu na sucho 13. Spuštění Zalití čerpadla Spuštění čerpadel Agregát s 1-3 čerpadly Agregát se 4-6 čerpadly 14. Provoz Provoz čerpadla s 1-3 čerpadly Provoz čerpadla se 4-6 čerpadly 15. Údržba 16. Nastavení tlakového spínače Tlakový spínač FSG 2, FYG 22 a FYG Tlakový spínač XML-B Automatické systémy sání vzduchu Přívod stlačeného vzduchu ARIAMAT Bez použití AIRAMAT Přívod vzduchu přes čidla hladiny Bezpečnostní tlakový spínač Provoz Montážní výkres čidla hladiny pro elektromagnetický ventil čidla hladiny pro kompresor 18. Příklad montáže Agregáty se dvěma litrovými nádržemi Agregáty s membránovou nádrží Agregáty s pozinkovanou nádrží a přívodem vzduchu Agregáty s pozinkovanou nádrží, přívodem vzduchu a kompresorem Špatná montáž tlakových spínačů Záznam o servisu a provedených opravách: Datum: Popis reklamované závady, záznam o opravě, razítko servisu: SEZNAM SERVISNÍCH STŘEDISEK V pracovní době v Po-Pá od 7:00 do 16:00 hod volejte : PUMPA, a.s., servis, U Svitavy 1, Brno, tel.: , , , , , PUMPA, a.s., pobočka Olomouc, Dolní Novosadská 69/67, Olomouc, tel.: , , PUMPA, a.s., pobočka Praha, U pekáren 2, Praha, tel.: , , Mimo pracovní dobu, o víkendech a svátcích volejte : SERVIS PUMPA 24hod tel.: Podrobné informace o našich smluvních servisních střediscích se dozvíte na internetové adrese nebo na bezplatné telefonní lince

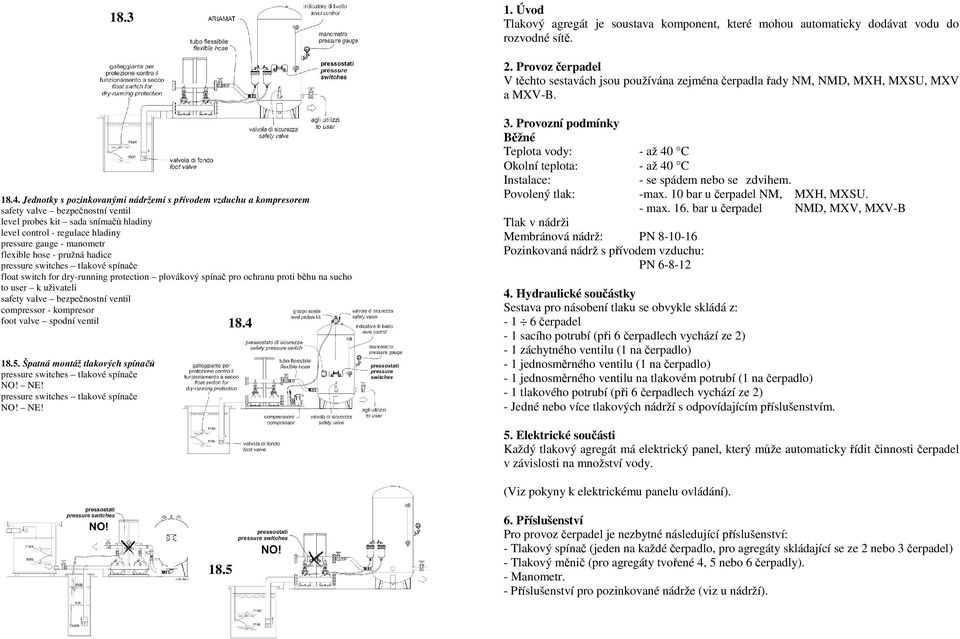

3 Úvod Tlakový agregát je soustava komponent, které mohou automaticky dodávat vodu do rozvodné sítě. 2. Provoz čerpadel V těchto sestavách jsou používána zejména čerpadla řady NM, NMD, MXH, MXSU, MXV a MXV-B Jednotky s pozinkovanými nádržemi s přívodem vzduchu a kompresorem level probes kit sada snímačů hladiny level control - regulace hladiny pressure gauge - manometr flexible hose - pružná hadice float switch for dry-running protection plovákový spínač pro ochranu proti běhu na sucho compressor - kompresor foot valve spodní ventil Špatná montáž tlakových spínačů NO! NE! NO! NE! Provozní podmínky Běžné Teplota vody: - až 40 C Okolní teplota: - až 40 C Instalace: Povolený tlak: Tlak v nádrži Membránová nádrž: PN Pozinkovaná nádrž s přívodem vzduchu: PN se spádem nebo se zdvihem. -max. 10 bar u čerpadel NM, MXH, MXSU. - max. 16. bar u čerpadel NMD, MXV, MXV-B 4. Hydraulické součástky Sestava pro násobení tlaku se obvykle skládá z: čerpadel - 1 sacího potrubí (při 6 čerpadlech vychází ze 2) - 1 záchytného ventilu (1 na čerpadlo) - 1 jednosměrného ventilu (1 na čerpadlo) - 1 jednosměrného ventilu na tlakovém potrubí (1 na čerpadlo) - 1 tlakového potrubí (při 6 čerpadlech vychází ze 2) - Jedné nebo více tlakových nádrží s odpovídajícím příslušenstvím. 5. Elektrické součásti Každý tlakový agregát má elektrický panel, který může automaticky řídit činnosti čerpadel v závislosti na množství vody. (Viz pokyny k elektrickému panelu ovládání) Příslušenství Pro provoz čerpadel je nezbytné následující příslušenství: - Tlakový spínač (jeden na každé čerpadlo, pro agregáty skládající se ze 2 nebo 3 čerpadel) - Tlakový měnič (pro agregáty tvořené 4, 5 nebo 6 čerpadly). - Manometr. - Příslušenství pro pozinkované nádrže (viz u nádrží).

4 6.1. Tlakové spínače V agregátech s max. počtem čerpadel 3 je signál start/stop vydáván tlakovým spínačem (jeden spínač na čerpadlo). Tlakový spínač je spínač ZPANUTO-VYPNUTO používaný pro uzavření elektrického obvodu v okamžiku, kdy tlak dosáhne minimální meze nastavení (spuštění čerpadla) a přerušení obvodu, jakmile tlak dosáhne maximální hodnoty nastavení (zastavení čerpadla). Tlakové spínače byly u dodaných tlakových agregátů nastaveny výrobcem v závislosti na výtlačné výšce čerpadla. Možnosti nastavení těchto hodnot naleznete na straně 6. Viz pokyny k montáži na straně Tlakový měnič Tlakový měnič je digitální zařízení s výstupním signálem 4-20 ma, který umožňuje neustálé sledování tlaku v systému. Používá se v agregátech se 4, 5 nebo 6 čerpadly. 7. Pozinkované nádrže U tlakových agregátů s čerpadly s fixním průtokem (2 900 l/min) uchovávají nádrže určité množství vody, které zamezuje neustálému spouštění čerpadel Membránové nádrže Agregáty s čerpadly s malým výkonem mohou správně pracovat s 1, 2 nebo litrovými nádržemi usazenými na přívodním potrubí. Čerpadla s nižším výkonem vyžadují litrové nádrže, které budou připojeny k přívodnímu potrubí pomocí pružné hadice Plnicí tlak Před montáží zkontrolujte stav plnění vzduchu v nádrži. Příklad: Pokud se čerpadlo spustí na 3 bar, tlak předem naplněného vzduchu v nádrži musí být 2,8 bar. Poznámka: U agregátů s více než jedním čerpadlem se musíte řídit tlakem čerpadla, které se spouští jako první (čerpadlo s nejvyšším tlakem). 18. Příklady montáže Agregáty s litrovými membránovými nádržemi air preloaded valve - ventil předběžného vzduchového plnění liter membráně tanks litrové membránové nádrže pressure gauge manometr float switch for dry running protection plovákový spínač ochrany proti chodu na sucho Agregáty s membránovou nádrží air preloaded valve - ventil předběžného vzduchového plnění pressure gauge manometr pressure switches pipe connection tlakové spínače připojení potrubí pressure intake tlakový vstup flexible hose pružná hadice float switch for dry running protection plovákový spínač ochrany proti chodu na sucho level probes for dry running protection čidla hladiny ochrany proti chodu na sucho foot valve spodní ventil Jednotky s pozinkovanými nádržemi s přívodem vzduchu level control - regulace hladiny pressure gauge - manometr flexible hose - pružná hadice float switch for dry-dunning protection plovákový spínač pro ochranu proti běhu na sucho foot valve spodní ventil

5 Provoz Obrázky ukazují tlakovou nádrž s krátkým prutem C a dlouhým prutem L. Během činnosti s jedním nebo více čerpadly začne vzduch proudit do nádoby (do nádrže se současně přivádí voda a vzduch) jakmile hladina stoupne a navlhčí prut C. Jakmile se poslední čerpadlo zastaví, zastaví se také přívod vzduchu. Dlouhý prut zastaví přívod vzduchu v okamžiku, kdy přestane být ponořen ve vodě, na MINIMÁLNÍ úrovni hladiny Montážní výkres snímače hladiny kompresor snímače hladiny elektromagnetický ventil To kontrol panel k ovládacímu panelu 1 = Air supply = přívod vzduchu 2 = Tap = kohout 3 = Filter = filtr 4 = Solenoid vlave = elektromagnetický ventil 5 = Non-return valve = jednosměrný ventil EC = Compressor = kompresor COM PE = připojení zemnění nádrže MAX C = svorka pro krátký prut MIN L = svorka pro dlouhý prut VS = Safety valve = bezpečnostní ventil 18. Příklady montáže Agregáty s litrovými membránovými nádržemi air preloaded valve - ventil předběžného vzduchového plnění liter membráně tanks litrové membránové nádrže pressure gauge manometr float switch for dry running protection plovákový spínač ochrany proti chodu na sucho Agregáty s membránovou nádrží air preloaded valve - ventil předběžného vzduchového plnění pressure gauge manometr pressure switches pipe connection tlakové spínače připojení potrubí pressure intake tlakový vstup flexible hose pružná hadice float switch for dry running protection plovákový spínač ochrany proti chodu na sucho level probes for dry running protection čidla hladiny ochrany proti chodu na sucho foot valve spodní ventil V nádrži musí být tlak vzduchu po předběžném plnění o 0,2 bar nižší, než je hodnota potřebná ke spuštění čerpadla. (Montážní schémata na straně 16-17) Pozinkované nádrže s přívodem vzduchu Agregáty se středním a vysokým výkonem musí být připojeny na sterilizační nádrž s přívodem vzduchu. Jedná se o válcovou, svislou nádrž, vyrobenou z pozinkované oceli máčené za horka, s objemem od 100 do litrů a tlaku bar. Je vybavena bezpečnostním ventilem, manometrem, měrkou hladiny a systémem sání vzduchu. Na požádání: kulový ventil a pružná hadice pro připojení k výstupnímu potrubí agregátu čerpadla. Všechny nádrže jsou vybaveny manometrem s kohoutkem, bezpečnostním ventilem, měrkou hladiny a systémem sání vzduchu: - přívod vzduchu ARIAMAT. - pruty čidel pro elektromagnetický ventil - pruty čidel pro vzduchový kompresor. Popis montáže naleznete na straně 16 a Přeprava Tlakové agregáty s čerpadly s nižším výkonem s litrovými membránovými nádržemi jsou přepravovány zabalené vcelku, kompletní s hydraulickým a elektrickým připojením. U agregátů se 100 litrovými a většími sterilizačními membránovými nádržemi nebo sterilizačními nádržemi s přívodem vzduchu ( litrů) je nádrž přepravována odděleně od agregátu čerpadla. U agregátů, které vyžadují skříňový elektrický panel, je tento panel dodáván odděleně od agregátu čerpadel. Pro přesun a usazení zařízení používejte zvedací zařízení s nosností odpovídající hmotnosti, se kterou bude manipulovat (paletový vozík, vysokozdvižné vozíky, atd.) Manipulaci s agregáty s vertikálními čerpadly věnujete vždy maximální pozornost, protože elektrický motor uložený na horní straně čerpadla se chová jako těžiště a zvyšuje tak nebezpečí překlopení. 9. Montáž Čerpadla usaďte co možná nejblíže ke zdroji sání. Čerpadla a nádrž montujte na suchém a bezprašném místě. Usaďte čerpadla a nádrž tak, aby bylo možné připojit pružnou hadici. Ujistěte se, že je ponechán dostatek místa pro odvětrání motoru, provádění revizí a údržby.

6 10. Sací potrubí Čerpadla sají ze společného potrubí, které je připojeno na hlavní sací potrubí agregátu Čerpadla usazená se sacím zdvihem Sací potrubí musí být dokonale vzduchotěsné a aby se zabránilo vzniku vzduchových kapes, musí vést vzhůru. Pro provoz se zdvihem namontujte spodní ventil se sítkem, který musí zůstat vždy ponořený Čerpadla instalovaná na spádu Do sacího potrubí namontujte uzavírací ventil. 11. Tlakové potrubí Do potrubí, které spojuje tlakovou nádobu s rozvodnou sítí namontuje uzavírací ventil Připojení nádrží 100 až litrové membránové nádrže mohou být připevněny volně ke koncům přívodního potrubí nebo k přívodnímu potrubí systému. Stejné pravidlo platí pro sterilizační nádrže s přívodem vzduchu. U agregátů s pozinkovanou nádrží a přívodem vzduchu (ARIAMAT) musí čerpaná voda procházet přes nádrž. (Podle nákresů uvedených dále). Přívod vzduchu ARIAMAT připojte na sací stranu čerpadel pomocí vhodných polyetylenových trubek. U agregátů s pozinkovanými nádržemi s přívodem vzduchu se doporučuje použití systému sání vzduchu s prutem čidla pro elektromagnetický ventil nebo pruty čidel pro kompresor. 12. Připojení elektrické energie Připojení elektrického proudu musí provádět kvalifikovaný elektrikář v souladu s místními předpisy. Dodržuje bezpečnostní předpisy. Agregát musí být správně uzemněn. Ochranný kabel připojte na svorku označenou symbolem. Porovnejte napětí přívodu energie s hodnotami uvedenými na výrobním štítku a připojte zdrojové kabely ke svorkám tak, jak je uvedeno v příslušných schématech na stranách 8 a 10. Zkontrolujte, zda hodnoty nastavení tepelných relé odpovídají jmenovitému proudu chráněných elektromotorů. (Přečtěte si pokyny na elektrickém řídícím panelu). Varování: Pokud musí čerpadlo pracovat ve spádových aplikacích a voda je do čerpadla hnána gravitační silou, v sací trubici se nevytvoří dostatečný podtlak, který by zajistil správný chod ARIAMAT. V tomto případě musí být ztráta v sací trubici uměle vytvořena usazením uzavíracího ventilu a jeho uzavřením, až dokud nebude zaregistrováno, že se při chodu čerpadla hladina vody uvnitř ARIAMAT nezačne snižovat. Není-li možné dosáhnout podtlaku pro zajištění provozu, je nutné použít systém sání tlakového vzduchu s čidly hladiny pro kompresor a nebo čidly hladiny pro elektromagnetický ventil. POZN.: Nedostatečný výkon ARIAMAT bude znamenat snížení objemu nasávaného vzduchu do tlakové nádrže, která bude způsobovat příliš časté spouštění čerpadla Bez použití ARIAMAT Jsou případy, při kterých systém ARIAMAT nemůže zaručit správný přívod vzduchu: A) Čerpadla instalovaná s pozitivním spádem s výrazným tlakem v sání (při sání čerpadel není vytvářen podtlak a proto není z ARIAMAT odsávána voda). B) Prodloužená činnost čerpadel (vzduchu, který je nasáván do nádrže pouze pokud se čerpadlo zastaví, může být výrazně méně, než vzduchu, který je vytažen vodou v průběhu prodloužené činnosti čerpadla) Sání vzduchu přes čidla hladiny V automatických tlakových systémech pro dodávky vody jsou sání vzduchu a zásobníky vody v tlakové nádobě nezbytné pro snížení počtu spuštění čerpadla. Voda s sebou v průběhu činnosti čerpadla odvádí ve směsi nebo v roztoku množství vzduchu. Snížené sání vzduchu způsobuje velmi krátké provozní cykly čerpadel a také malou spotřebou vody. Pro snížení vysokého počtu spouštění čerpadel způsobených malým sáním vzduchu je nezbytné obnovit dodávku vzduchu odváděného pryč s vodou. Přívod vzduchu může být automaticky proveden dvěma měřicími pruty, které ovládají elektrický vzduchový ventil nebo spouštění kompresoru. (Elektrický ventil je možné použít pouze v případě použití systému sání vzduchu). V tlakové nádobě jsou v závislosti na kapacitě nádoby umístěny dva puty čidel o různé délce. Tyto dva pruty a svorka uzemnění na nádobě jsou připojeny k řízení hladiny na ovládacím panelu, a řídí spuštění kompresoru nebo otevření elektrického vzduchového ventilu a tím vlastně proudění vzduchu do nádoby. Vzduch může být přiváděn pouze pokud čerpadlo pracuje. V případě, že čerpadla nepracují, je přívod vzduchu možný pouze po stisknutí tlačítka na ovládacím panelu, které řídí kompresor nebo elektrický vzduchový ventil Bezpečnostní tlakový spínač Systém přívodu vzduchu přes čidla kompresoru nebo čidla elektromagnetického ventilu vyžaduje montáž bezpečnostního tlakového spínače na tlakové nádrži, který zajistí odstavení kompresoru nebo elektromagnetického ventilu při poruše systému přívodu vzduchu.

7 17. Automatický systém sání vzduchu Automatické sání vzduchu ARIAMAT Sání vzduchu ARIAMAT automaticky nastavuje sání vzduchu do tlakových nádrží, integruje při všech spuštěních čerpadel tu část vzduchu, která se rozpustila ve vodě a zamezuje tak častému spouštění a vypínání čerpadla a zvyšuje tím celkový výkon agregátu. Materiály A) Ventil mosaz B) Profil horních konektorů mosaz C) Tělo polykarbonát D) Kulová závěrka pryž E) Profil kuželového konektoru mosaz F) Trubice polyetylén UPOZORNĚNÍ: Zamezte kontaktu polykarbonátového těla s oleji a rozpouštědly. Sání vzduchu musí být připojeno k tlakové nádobě pomocí spojek G ½ umístěných přibližně v jedné třetině výšky nádrže. ARIAMAT musí být umístěn svisle a připojen k sací straně čerpadel pomocí polyetylénové hadice. VAROVÁNÍ: Podle nákresu na obr. 1 otočte pomocí 16 mm klíče mosazným kolenem. Sání vzduchu nemontujte přímým působením silou na plastové tělo, jak je zobrazeno na obr. 2. správně špatně Provoz Pokud čerpadlo nepracuje, je ARIAMAT plný vody. V okamžiku spuštění čerpadlo vytvoří podtlak, který také nasaje vodu obsaženou v ARIAMAT, a nasává další vodu z tlakové nádrže, která při průchodu přes profil horního konektoru (B) nasává vzduch z ventilu (A). Hladina vody se snižuje, dokud se závěrka (D) neusadí na dně těla (C) a neuzavře otvor, který propojuje čerpadlo. V tomto okamžiku bude sání plné vzduchu. Jakmile se čerpadlo zastaví, dochází k návratu vody pod tlakem, které prochází z tlakové nádrže přes čerpadlo a stoupá přes trubici (F) a tlačí do tlakové nádrže vzduch. A B C D E F Ochrana proti chodu na sucho Nastavte odpovídající ochranný systém nádrží chránící systém proti chodu bez vody - elektrický plovákový spínač ve vypouštěcí nádrži, - čidlo hladiny ve vypouštěcí nádrži - tlakový spínač minimálního tlaku na výstupu - měřič průtoku ve výstupním potrubí. Zavedení měřiče průtoku do výstupního potrubí může způsobit dočasné vnikání vzduchu do tělesa čerpadla. Před opětovným spuštěním agregátu se ujistěte, že jsou všechna čerpadla zcela zalitá vodou. 13. Spuštění UPOZORNĚNÍ: nikdy nepouštějte čerpadlo na sucho ani na krátkou zkušební dobu. Čerpadlo spusťte až po úplném zalití kapalinou. Po dokončení hydraulického a elektrického připojení spusťte agregát podle pokynů uvedených dále: Zalití čerpadel (Přečtěte si návod k obsluze čerpadel) Čerpadla se zdvihem: - Sací potrubí a těleso čerpadla naplňte přes otvor se zátkou umístěný poblíž vypouštěcího bodu z čerpadla. - Přes otvor se zátkou na sacím potrubí čerpadla nalijte vodu a naplňte sací trubici. Čerpadla se spádem - V sacím potrubí otevřete uzavírací ventil. Voda s dostatečným přepadem překoná odpor jednosměrných ventilů umístěných na sací straně čerpadla a naplní těla čerpadel. Pro vypuštění vzduchu z konstrukce čerpadla odšroubujte plnicí zátky nebo odvzdušňovací zátky. Jinak čerpadla zalijte pomocí zazátkovaného otvoru poblíž výpustního potrubí Spuštění čerpadel Nikdy nespouštějte čerpadlo s uzavřeným uzavíracím ventilem na déle než 5 minut. Před zahájením údržby vždy odpojte čerpadlo od zdroje elektrické energie. Aby bylo možné odpojit agregát čerpadel od rozvodné sítě, uzavřete uzavírací ventily.

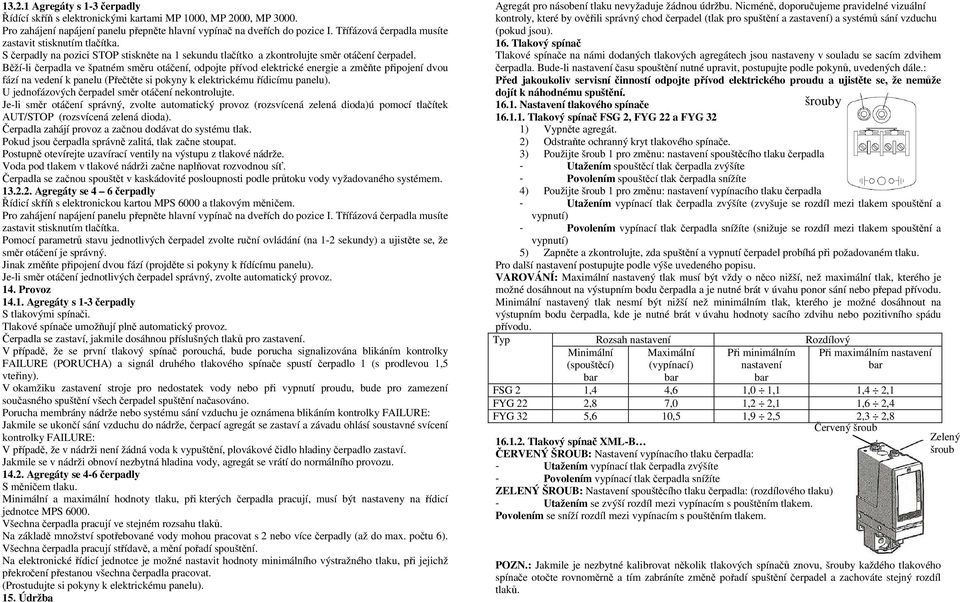

8 Agregáty s 1-3 čerpadly Řídící skříň s elektronickými kartami MP 1000, MP 2000, MP Pro zahájení napájení panelu přepněte hlavní vypínač na dveřích do pozice I. Třífázová čerpadla musíte zastavit stisknutím tlačítka. S čerpadly na pozici STOP stiskněte na 1 sekundu tlačítko a zkontrolujte směr otáčení čerpadel. Běží-li čerpadla ve špatném směru otáčení, odpojte přívod elektrické energie a změňte připojení dvou fází na vedení k panelu (Přečtěte si pokyny k elektrickému řídicímu panelu). U jednofázových čerpadel směr otáčení nekontrolujte. Je-li směr otáčení správný, zvolte automatický provoz (rozsvícená zelená dioda)ú pomocí tlačítek AUT/STOP (rozsvícená zelená dioda). Čerpadla zahájí provoz a začnou dodávat do systému tlak. Pokud jsou čerpadla správně zalitá, tlak začne stoupat. Postupně otevírejte uzavírací ventily na výstupu z tlakové nádrže. Voda pod tlakem v tlakové nádrži začne naplňovat rozvodnou síť. Čerpadla se začnou spouštět v kaskádovité posloupnosti podle průtoku vody vyžadovaného systémem Agregáty se 4 6 čerpadly Řídicí skříň s elektronickou kartou MPS 6000 a tlakovým měničem. Pro zahájení napájení panelu přepněte hlavní vypínač na dveřích do pozice I. Třífázová čerpadla musíte zastavit stisknutím tlačítka. Pomocí parametrů stavu jednotlivých čerpadel zvolte ruční ovládání (na 1-2 sekundy) a ujistěte se, že směr otáčení je správný. Jinak změňte připojení dvou fází (projděte si pokyny k řídícímu panelu). Je-li směr otáčení jednotlivých čerpadel správný, zvolte automatický provoz. 14. Provoz Agregáty s 1-3 čerpadly S tlakovými spínači. Tlakové spínače umožňují plně automatický provoz. Čerpadla se zastaví, jakmile dosáhnou příslušných tlaků pro zastavení. V případě, že se první tlakový spínač porouchá, bude porucha signalizována blikáním kontrolky FAILURE (PORUCHA) a signál druhého tlakového spínače spustí čerpadlo 1 (s prodlevou 1,5 vteřiny). V okamžiku zastavení stroje pro nedostatek vody nebo při vypnutí proudu, bude pro zamezení současného spuštění všech čerpadel spuštění načasováno. Porucha membrány nádrže nebo systému sání vzduchu je oznámena blikáním kontrolky FAILURE: Jakmile se ukončí sání vzduchu do nádrže, čerpací agregát se zastaví a závadu ohlásí soustavné svícení kontrolky FAILURE: V případě, že v nádrži není žádná voda k vypuštění, plovákové čidlo hladiny čerpadlo zastaví. Jakmile se v nádrži obnoví nezbytná hladina vody, agregát se vrátí do normálního provozu Agregáty se 4-6 čerpadly S měničem tlaku. Minimální a maximální hodnoty tlaku, při kterých čerpadla pracují, musí být nastaveny na řídicí jednotce MPS Všechna čerpadla pracují ve stejném rozsahu tlaků. Na základě množství spotřebované vody mohou pracovat s 2 nebo více čerpadly (až do max. počtu 6). Všechna čerpadla pracují střídavě, a mění pořadí spouštění. Na elektronické řídicí jednotce je možné nastavit hodnoty minimálního výstražného tlaku, při jejichž překročení přestanou všechna čerpadla pracovat. (Prostudujte si pokyny k elektrickému panelu). 15. Údržba Agregát pro násobení tlaku nevyžaduje žádnou údržbu. Nicméně, doporučujeme pravidelné vizuální kontroly, které by ověřili správný chod čerpadel (tlak pro spuštění a zastavení) a systémů sání vzduchu (pokud jsou). 16. Tlakový spínač Tlakové spínače na námi dodaných tlakových agregátech jsou nastaveny v souladu se sacím zdvihem čerpadla. Bude-li nastavení času spouštění nutné upravit, postupujte podle pokynů, uvedených dále.: Před jakoukoliv servisní činností odpojte přívod elektrického proudu a ujistěte se, že nemůže dojít k náhodnému spuštění Nastavení tlakového spínače Tlakový spínač FSG 2, FYG 22 a FYG 32 1) Vypněte agregát. 2) Odstraňte ochranný kryt tlakového spínače. 3) Použijte šroub 1 pro změnu: nastavení spouštěcího tlaku čerpadla - Utažením spouštěcí tlak čerpadla zvýšíte - Povolením spouštěcí tlak čerpadla snížíte 4) Použijte šroub 1 pro změnu: nastavení vypínacího tlaku čerpadla - Utažením vypínací tlak čerpadla zvýšíte (zvyšuje se rozdíl mezi tlakem spouštění a vypnutí) - Povolením vypínací tlak čerpadla snížíte (snižuje se rozdíl mezi tlakem spouštění a vypnutí) 5) Zapněte a zkontrolujte, zda spuštění a vypnutí čerpadel probíhá při požadovaném tlaku. Pro další nastavení postupujte podle výše uvedeného popisu. VAROVÁNÍ: Maximální nastavený tlak musí být vždy o něco nižší, než maximální tlak, kterého je možné dosáhnout na výstupním bodu čerpadla a je nutné brát v úvahu ponor sání nebo přepad přívodu. Minimální nastavený tlak nesmí být nižší než minimálním tlak, kterého je možné dosáhnout na výstupním bodu čerpadla, kde je nutné brát v úvahu hodnoty sacího zdvihu nebo pozitivního spádu přívodu. Typ Rozsah nastavení Rozdílový Minimální (spouštěcí) bar Maximální (vypínací) bar Při minimálním nastavení bar šrouby Při maximálním nastavení bar FSG 2 1,4 4,6 1,0 1,1 1,4 2,1 FYG 22 2,8 7,0 1,2 2,1 1,6 2,4 FYG 32 5,6 10,5 1,9 2,5 2,3 2, Tlakový spínač XML-B ČERVENÝ ŠROUB: Nastavení vypínacího tlaku čerpadla: - Utažením vypínací tlak čerpadla zvýšíte - Povolením vypínací tlak čerpadla snížíte ZELENÝ ŠROUB: Nastavení spouštěcího tlaku čerpadla: (rozdílového tlaku) - Utažením se zvýší rozdíl mezi vypínacím s pouštěním tlakem. Povolením se sníží rozdíl mezi vypínacím s pouštěním tlakem. Červený šroub POZN.: Jakmile je nezbytné kalibrovat několik tlakových spínačů znovu, šrouby každého tlakového spínače otočte rovnoměrně a tím zabráníte změně pořadí spuštění čerpadel a zachováte stejný rozdíl tlaků. Zelený šroub
