1 MB 381 RECORD 500 MB 381 RECORD DVBT s funkcí record ready / Přehrávač médií Full HD DVBT s funkciou record ready / Prehrávač médií Full HD DVBT / record ready / Full HD Media Player NÁVOD K POUŽITÍ NÁVOD NA POUŽITIE USER MANUAL

2 1. Úvod Úvodní slovo Obsah balení Zapnutí/vypnutí Upozornění 5 2. O přehrávači médií Dálkový ovladač Čelní panel Zadní panel Boční panel 8 3. Propojení Připojení k elektrickému napájení Připojení zařízení USB Připojení paměťové karty Připojení k televizoru Připojení k digitálnímu zesilovači Připojení k počítači 9 4. Hlavní menu Nastavení Změna nastavení systému Změna nastavení filmů Změna nastavení fotografií Přehrávání multimediálních souborů Přehrávání fotografií Přehrávání hudby Přehrávání filmů Prohlížeč Režim DVB-T Technické specifikace Upgradování firmware Řešení problémů 18 CZ -

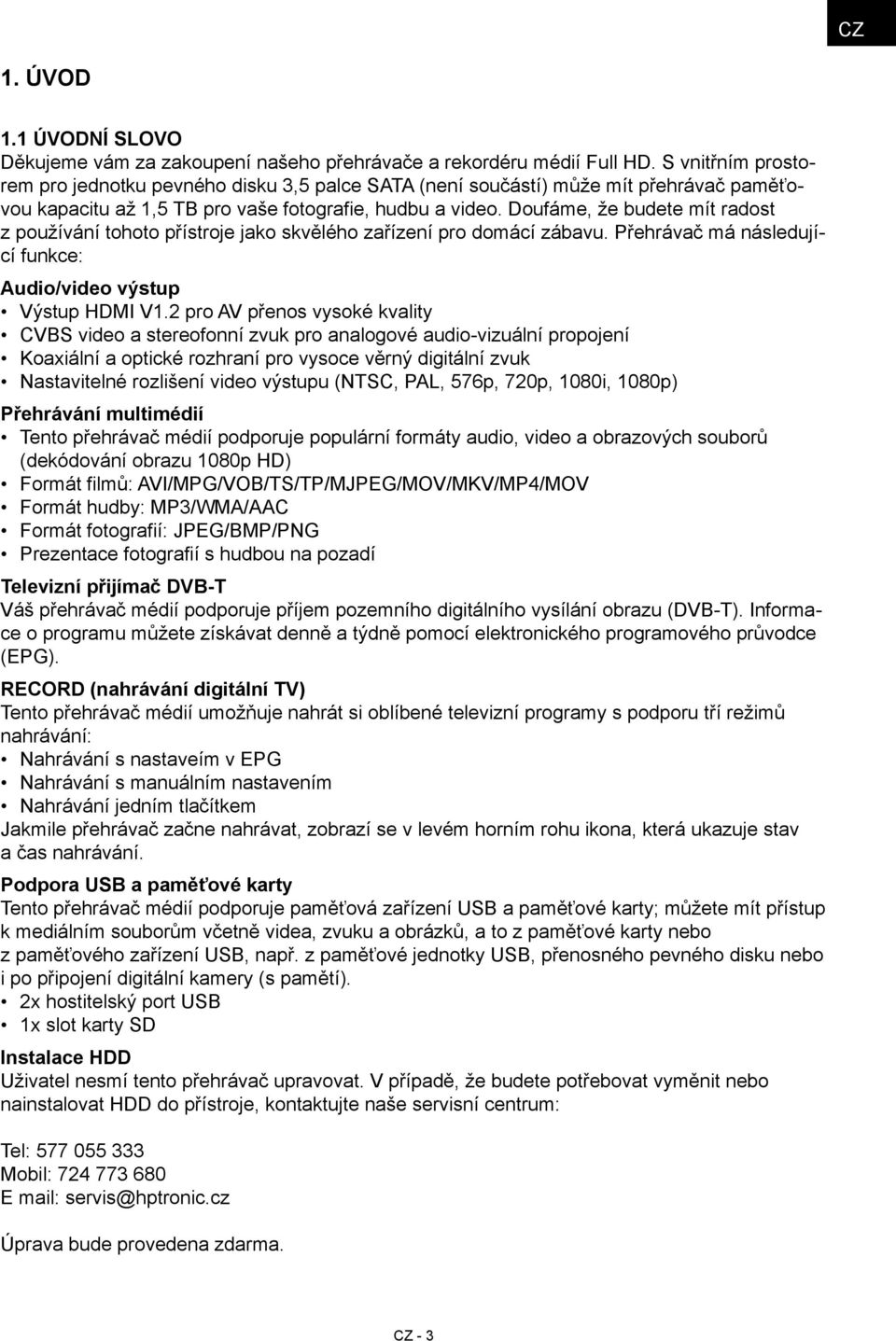

3 CZ 1. Úvod 1.1 Úvodní slovo Děkujeme vám za zakoupení našeho přehrávače a rekordéru médií Full HD. S vnitřním prostorem pro jednotku pevného disku 3,5 palce SATA (není součástí) může mít přehrávač paměťovou kapacitu až 1,5 TB pro vaše fotografie, hudbu a video. Doufáme, že budete mít radost z používání tohoto přístroje jako skvělého zařízení pro domácí zábavu. Přehrávač má následující funkce: Audio/video výstup Výstup HDMI V1.2 pro AV přenos vysoké kvality CVBS video a stereofonní zvuk pro analogové audio-vizuální propojení Koaxiální a optické rozhraní pro vysoce věrný digitální zvuk Nastavitelné rozlišení video výstupu (NTSC, PAL, 576p, 720p, 1080i, 1080p) Přehrávání multimédií Tento přehrávač médií podporuje populární formáty audio, video a obrazových souborů (dekódování obrazu 1080p HD) Formát filmů: AVI/MPG/VOB/TS/TP/MJPEG/MOV/MKV/MP4/MOV Formát hudby: MP3/WMA/AAC Formát fotografií: JPEG/BMP/PNG Prezentace fotografií s hudbou na pozadí Televizní přijímač DVB-T Váš přehrávač médií podporuje příjem pozemního digitálního vysílání obrazu (DVB-T). Informace o programu můžete získávat denně a týdně pomocí elektronického programového průvodce (EPG). RECORD (nahrávání digitální TV) Tento přehrávač médií umožňuje nahrát si oblíbené televizní programy s podporu tří režimů nahrávání: Nahrávání s nastaveím v EPG Nahrávání s manuálním nastavením Nahrávání jedním tlačítkem Jakmile přehrávač začne nahrávat, zobrazí se v levém horním rohu ikona, která ukazuje stav a čas nahrávání. Podpora USB a paměťové karty Tento přehrávač médií podporuje paměťová zařízení USB a paměťové karty; můžete mít přístup k mediálním souborům včetně videa, zvuku a obrázků, a to z paměťové karty nebo z paměťového zařízení USB, např. z paměťové jednotky USB, přenosného pevného disku nebo i po připojení digitální kamery (s pamětí). 2x hostitelský port USB 1x slot karty SD Instalace HDD Uživatel nesmí tento přehrávač upravovat. V případě, že budete potřebovat vyměnit nebo nainstalovat HDD do přístroje, kontaktujte naše servisní centrum: Tel: Mobil: E mail: servis@hptronic.cz Úprava bude provedena zdarma. CZ - 3

4 1.2 Obsah balení Položka Přehrávač médií Napájecí adaptér AV kabel Kabel zařízení USB Návod k použití Dálkový ovladač Baterie dálkového ovladače Šroub Množství 1 ks 1 ks 1 ks 1 ks 1 ks 1 ks 2 ks (AAA) 4 ks (vše v jednom sáčku) Poznámka: Skutečný obsah balení se může lišit od seznamu v tomto návodu. 1.3 Zapnutí/vypnutí Zapnutí Po připojení konektoru vstupu pro stejnosměrný proud DC IN a stisknutí vypínače na zadním panelu se přehrávač přepne do pohotovostního režimu. Po stisknutí tlačítka POWER na čelním panelu nebo na dálkovém ovladači se indikátor napájení přepne z červené barvy na modrou. Přehrávač následně zobrazí logo a poté se přepne na výchozí obrazovku. Vypnutí Stiskněte vypínač na čelním panelu. Přehrávač se následně přepne do pohotovostního režimu a indikátor napájení zčervená. Poté napájení vypnete tlačítkem Power na zadním panelu. 1.4 Upozornění Konstrukce a provedení tohoto přehrávače dbá na vaši bezpečnost. Abyste mohli přehrávač bezpečně a účinně používat, přečtěte si před jeho použitím následující odstavce Upozornění pro používání Uživatel nesmí tento přehrávač upravovat (viz str. 3 - Instalace HDD). Pokud používáte komerční pevný disk, teplota prostředí musí být v rozmezí + 5 až + 35 C Napájení Napájecí napětí přehrávače: stejnosměrný proud 12 V. Pokud používáte tento přehrávač, připojte k napájecímu konektoru přehrávače přiložený napájecí adaptér. Ujistěte se, že je nepoškozen ani není vystaven tlaku. Z důvodu snížení rizika úrazu elektrickým proudem vytáhněte adaptér ze zásuvky předtím, než jej začnete čistit. Nikdy nepřipojujte adaptér k přehrávači ve vlhkém nebo prašném prostředí. Nevyměňujte adaptér ani vodiče kabelu a konektoru Rušení rádia Nejsou-li řádně odstíněna, téměř všechna elektrická zařízení způsobují rušení rádia. Za určitých podmínek může docházet k rušení i tohoto přehrávače. Tento přehrávač nezpůsobuje škodlivé rušení; Tento přehrávač může přijmout určité rušení, včetně rušení, které může způsobit nežádoucí operace. CZ - 4

5 CZ Oprava Pokud se u přehrávače projeví problém, měli by opravu provést specialisté. Nikdy přehrávač neopravujte sami, mohli byste jej poškodit nebo ohrozit sebe či svá data Ostatní důležité bezpečnostní pokyny Nevystavujte přehrávač zdrojům vody ani jiných tekutin. Přehrávač nerozebírejte; přehrávač sami neopravujte ani neměňte jeho provedení. Případné poškození, ke kterému tím dojde, není kryto zárukou. Netiskněte tlačítka přehrávače příliš silně. Dbejte, aby nebyl přehrávač vystaven úderům tvrdých předmětů a netřeste s ním. Chraňte přehrávač před přehřátím. Během elektrostatického výboje nebo v silném elektromagnetickém poli může dojít k nefunkčnosti přístroje. Po vytažení napájecího kabelu ze zásuvky a jeho opětovném zapnutí se přístroj vrátí do normálního provozního stavu. 2. O přehrávači médií 2.1 Dálkový ovladač V následujícím popisu lze provádět většinu úkonů pomocí tlačítek dálkového ovladače. CZ - 5

6 Č. NÁZEV FUNKCE 1. POWER Zapnutí/vypnutí 2. MUTE Stisknutím vypnete zvukový výstup 3. 0 ~ 9 Číselná tlačítka 4. SETUP Stisknutím vstoupíte do nastavení hlavního menu 5. 16:9 Přepínání mezi zobrazením 16:9 a 4:3 6. VOL + Stisknutím zvýšíte hlasitost 7. VOL - Stisknutím snížíte hlasitost 8. CH + Stisknutím přepnete na následující kanál 9. CH - Stisknutím přepnete na předchozí kanál 10. AUDIO Stisknutím zvolíte zvukovou stopu 11. HOME Stisknutím přepnete na výchozí obrazovku 12. Navigační tlačítka Stisknutím vybíráte možnosti menu/souborů 13. OK Stisknutím potvrdíte vybraný soubor 14. EXIT Stisknutím opustíte dialogové okno 15. INFO Stisknutím zobrazíte informace o aktuálním souboru 16. ŽLUTÉ TLAČÍTKO Stisknutím přidáte naprogramované nahrávání 17. ČERVENÉ TLAČÍTKO Stisknutím můžete editovat naprogramované nahrávání 18. MODRÉ TLAČÍTKO 1. Stisknutím spustíte nahrávání v TV režimu.. Stisknutím vymažete položku nahrávání 19. ZELENÉ TLAČÍTKO Stisknutím vstoupíte do menu časovače 20. FR Stisknutím zrychlíte aktuální přehrávání směrem vzad. Opakovanými stisky můžete zvolit rychlost 21. FF Stisknutím zrychlíte aktuální přehrávání směrem vpřed. Opakovanými stisky můžete zvolit rychlost 22. PLAY/PAUSE Stisknutím spustíte přehrávání nebo pozastavíte aktuální přehrávání 23. STOP Stisknutím zastavíte aktuální přehrávání 24. NAHORU Stisknutím přesunete při navigování označení položky směrem nahoru 25. DOLŮ Stisknutím přesunete při navigování označení položky směrem dolů 26. REPEAT Stisknutím aktivujete možnost opakování 27. BG - MUSIC Stisknutím aktivujete hudbu na pozadí 28. GOTO Stisknutím vyberete časový bod 29. SUB - T Stisknutím aktivujete možnost titulků 30. EPG Stisknutím vstoupíte do Elektronického programového průvodce, který na obrazovce zobrazí seznam programů pro následující týden pro sledování digitální pozemní televize 31. TTX Stisknutím vstoupíte do rozhraní teletextu 32. THUMB Stisknutím zobrazíte na obrazovce 9 obrázků 33. ZOOM Stisknutím zvětšíte/zmenšíte obraz (foto nebo video) 34. P/N Stisknutím zvolíte HDMI/CVBS 35. FAV Stisknutím zobrazíte hudební playlist (seznam souborů k přehrávání) CZ -

7 CZ 2.2 Čelní panel HDD USB USB SD MENU EXIT OK Č. NÁZEV FUNKCE 1. MENU Zobrazení menu nastavení 2. EXIT Ukončit/Zrušit 3. NAHORU Posunout kurzor směrem nahoru 4. DOLEVA Posunout kurzor směrem doleva 5. OK Potvrdit/Přehrát 6. DOLŮ Posunout kurzor směrem dolů 7. DOPRAVA Posunout kurzor směrem doprava 8. INDIKÁTOR STAVU Indikátor (modrý) se zapne, pokud je systém aktivován 9. INDIKÁTOR Indikátor (červený) se zapne, pokud je systém POHOTOVOSTNÍHO STAVU v pohotovostním režimu 10. INDIKÁTOR HDD Indikátor (modrý) se zapne, pokud se načítají data z HDD 11. INDIKÁTOR USB Indikátor (modrý) se zapne, pokud připojíte paměťové zařízení přes hostitelské porty 12. INDIKÁTOR SD Indikátor (modrý) se zapne, pokud zapojíte paměťovou kartu SD do slotu karty SD 13. OKNO INFRAČERVENÉHO SENZORU Příjem infračerveného signálu z dálkového ovladače 14. PŘEHRÁVÁNÍ/PAUZA CZ - 7

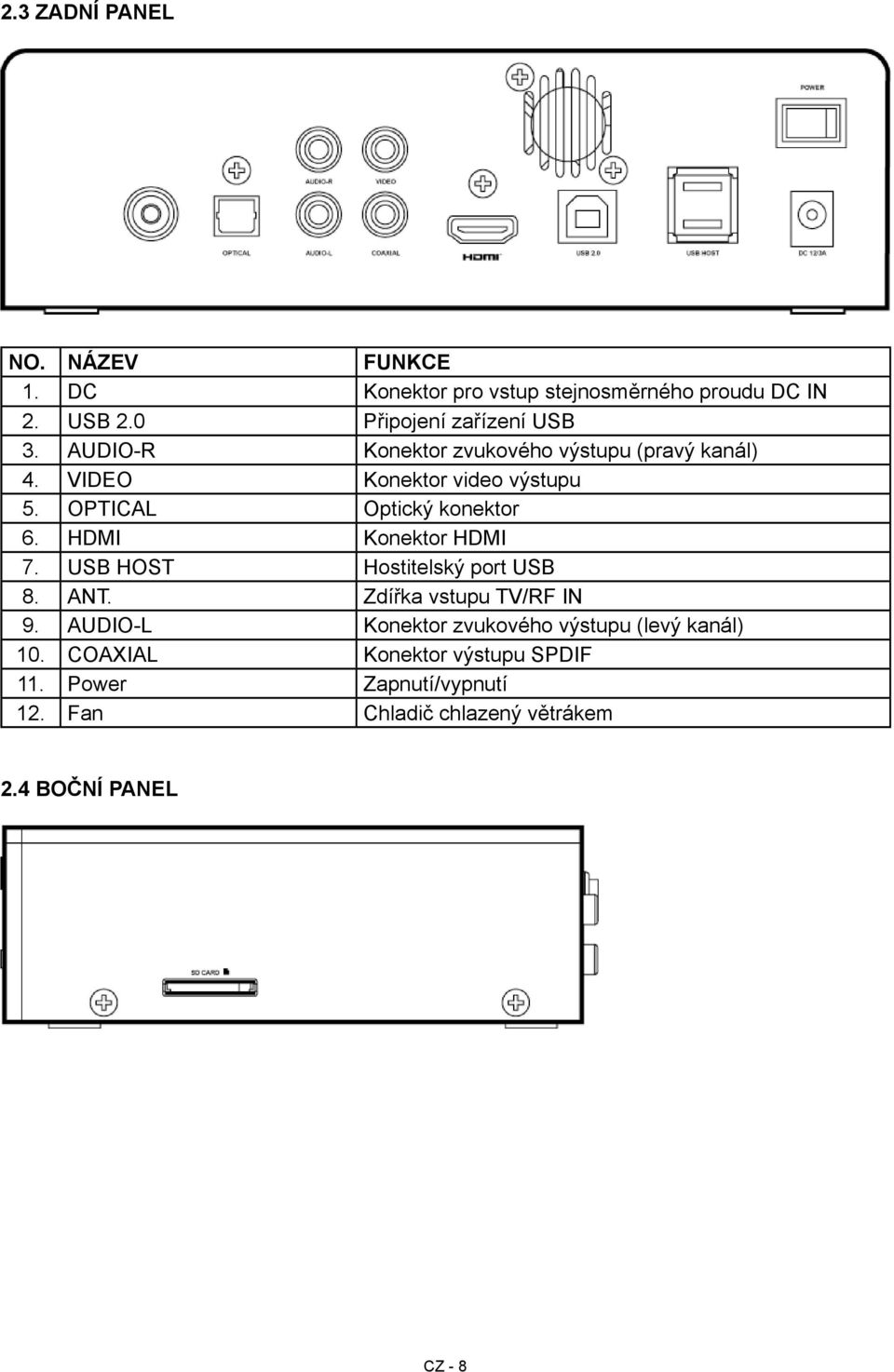

8 2.3 Zadní panel NO. NÁZEV FUNKCE 1. DC Konektor pro vstup stejnosměrného proudu DC IN 2. USB 2.0 Připojení zařízení USB 3. AUDIO-R Konektor zvukového výstupu (pravý kanál) 4. VIDEO Konektor video výstupu 5. OPTICAL Optický konektor 6. HDMI Konektor HDMI 7. USB HOST Hostitelský port USB 8. ANT. Zdířka vstupu TV/RF IN 9. AUDIO-L Konektor zvukového výstupu (levý kanál) 10. COAXIAL Konektor výstupu SPDIF 11. Power Zapnutí/vypnutí 12. Fan Chladič chlazený větrákem 2.4 Boční panel CZ - 8

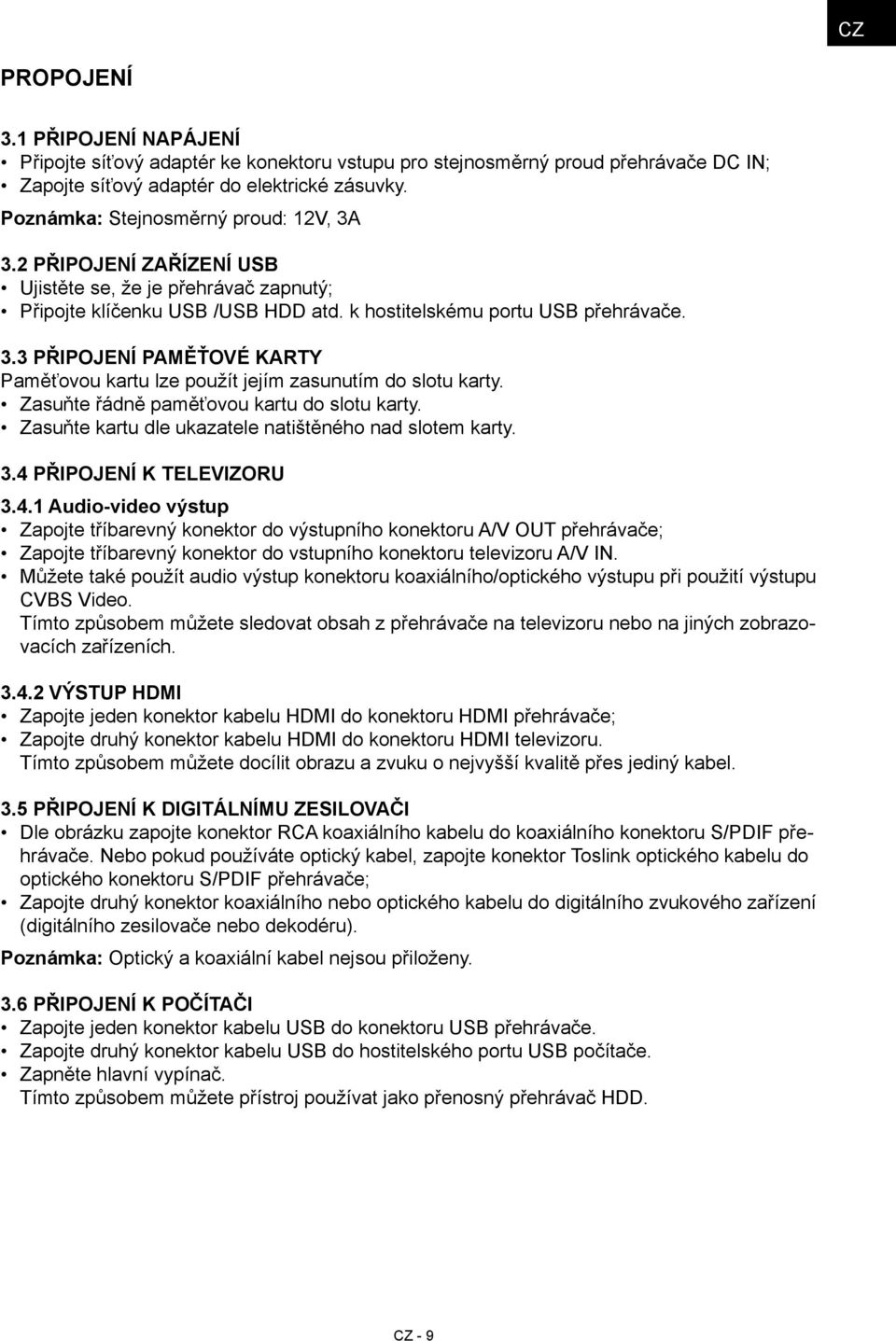

9 CZ Propojení 3.1 Připojení napájení Připojte síťový adaptér ke konektoru vstupu pro stejnosměrný proud přehrávače DC IN; Zapojte síťový adaptér do elektrické zásuvky. Poznámka: Stejnosměrný proud: 12V, 3A 3.2 Připojení zařízení USB Ujistěte se, že je přehrávač zapnutý; Připojte klíčenku USB /USB HDD atd. k hostitelskému portu USB přehrávače. 3.3 Připojení paměťové karty Paměťovou kartu lze použít jejím zasunutím do slotu karty. Zasuňte řádně paměťovou kartu do slotu karty. Zasuňte kartu dle ukazatele natištěného nad slotem karty. 3.4 Připojení k televizoru Audio-video výstup Zapojte tříbarevný konektor do výstupního konektoru A/V OUT přehrávače; Zapojte tříbarevný konektor do vstupního konektoru televizoru A/V IN. Můžete také použít audio výstup konektoru koaxiálního/optického výstupu při použití výstupu CVBS Video. Tímto způsobem můžete sledovat obsah z přehrávače na televizoru nebo na jiných zobrazovacích zařízeních VÝSTUP HDMI Zapojte jeden konektor kabelu HDMI do konektoru HDMI přehrávače; Zapojte druhý konektor kabelu HDMI do konektoru HDMI televizoru. Tímto způsobem můžete docílit obrazu a zvuku o nejvyšší kvalitě přes jediný kabel. 3.5 Připojení k digitálnímu zesilovači Dle obrázku zapojte konektor RCA koaxiálního kabelu do koaxiálního konektoru S/PDIF přehrávače. Nebo pokud používáte optický kabel, zapojte konektor Toslink optického kabelu do optického konektoru S/PDIF přehrávače; Zapojte druhý konektor koaxiálního nebo optického kabelu do digitálního zvukového zařízení (digitálního zesilovače nebo dekodéru). Poznámka: Optický a koaxiální kabel nejsou přiloženy. 3.6 Připojení k počítači Zapojte jeden konektor kabelu USB do konektoru USB přehrávače. Zapojte druhý konektor kabelu USB do hostitelského portu USB počítače. Zapněte hlavní vypínač. Tímto způsobem můžete přístroj používat jako přenosný přehrávač HDD. CZ - 9

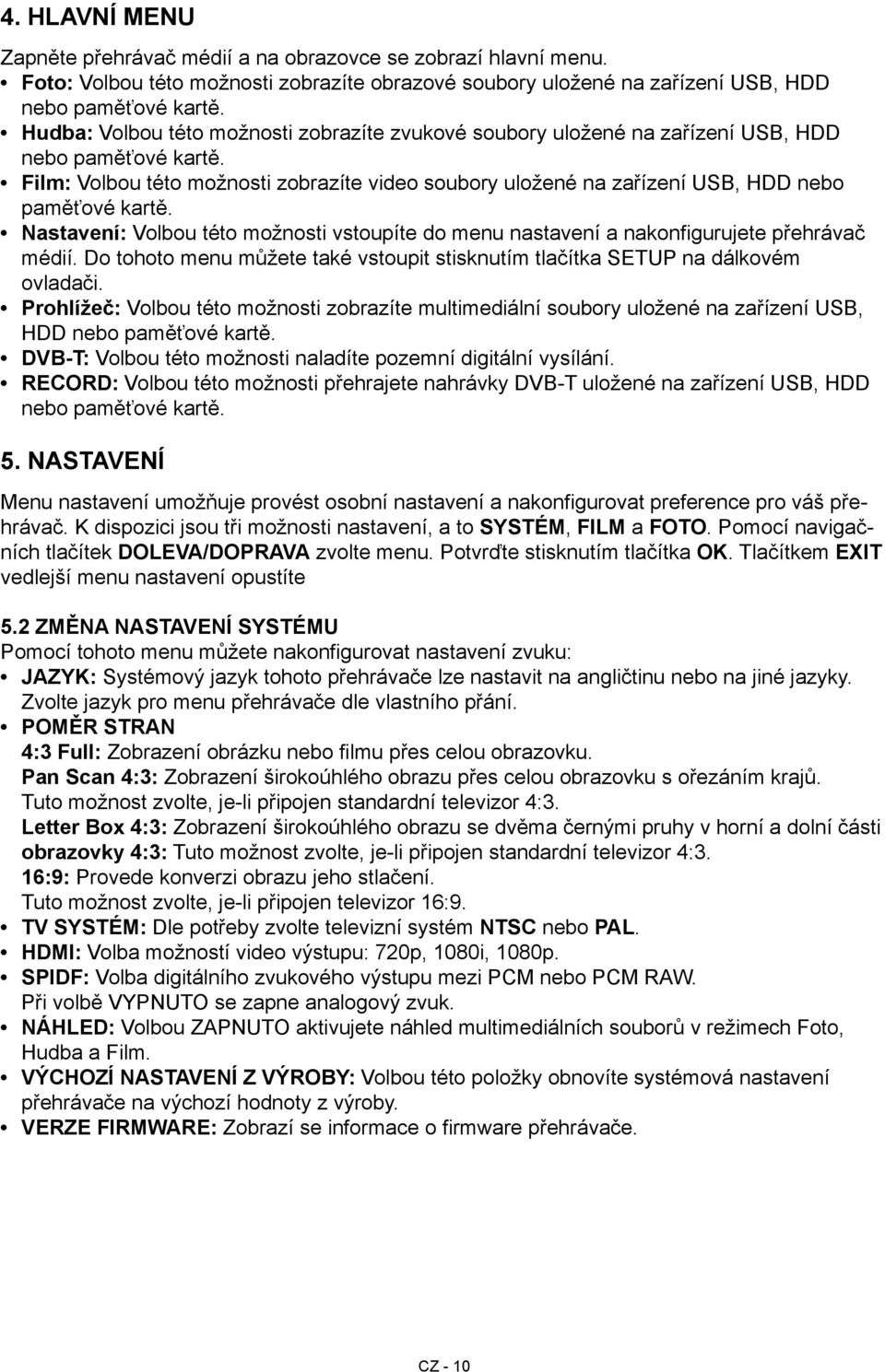

10 4. Hlavní menu Zapněte přehrávač médií a na obrazovce se zobrazí hlavní menu. Foto: Volbou této možnosti zobrazíte obrazové soubory uložené na zařízení USB, HDD nebo paměťové kartě. Hudba: Volbou této možnosti zobrazíte zvukové soubory uložené na zařízení USB, HDD nebo paměťové kartě. Film: Volbou této možnosti zobrazíte video soubory uložené na zařízení USB, HDD nebo paměťové kartě. Nastavení: Volbou této možnosti vstoupíte do menu nastavení a nakonfigurujete přehrávač médií. Do tohoto menu můžete také vstoupit stisknutím tlačítka SETUP na dálkovém ovladači. Prohlížeč: Volbou této možnosti zobrazíte multimediální soubory uložené na zařízení USB, HDD nebo paměťové kartě. DVB-T: Volbou této možnosti naladíte pozemní digitální vysílání. RECORD: Volbou této možnosti přehrajete nahrávky DVB-T uložené na zařízení USB, HDD nebo paměťové kartě. 5. Nastavení Menu nastavení umožňuje provést osobní nastavení a nakonfigurovat preference pro váš přehrávač. K dispozici jsou tři možnosti nastavení, a to SYSTÉM, FILM a FOTO. Pomocí navigačních tlačítek DOLEVA/DOPRAVA zvolte menu. Potvrďte stisknutím tlačítka OK. Tlačítkem EXIT vedlejší menu nastavení opustíte 5.2 Změna nastavení systému Pomocí tohoto menu můžete nakonfigurovat nastavení zvuku: JAZYK: Systémový jazyk tohoto přehrávače lze nastavit na angličtinu nebo na jiné jazyky. Zvolte jazyk pro menu přehrávače dle vlastního přání. POMĚR STRAN 4:3 Full: Zobrazení obrázku nebo filmu přes celou obrazovku. Pan Scan 4:3: Zobrazení širokoúhlého obrazu přes celou obrazovku s ořezáním krajů. Tuto možnost zvolte, je-li připojen standardní televizor 4:3. Letter Box 4:3: Zobrazení širokoúhlého obrazu se dvěma černými pruhy v horní a dolní části obrazovky 4:3: Tuto možnost zvolte, je-li připojen standardní televizor 4:3. 16:9: Provede konverzi obrazu jeho stlačení. Tuto možnost zvolte, je-li připojen televizor 16:9. TV SYSTÉM: Dle potřeby zvolte televizní systém NTSC nebo PAL. HDMI: Volba možností video výstupu: 720p, 1080i, 1080p. SPIDF: Volba digitálního zvukového výstupu mezi PCM nebo PCM RAW. Při volbě VYPNUTO se zapne analogový zvuk. NÁHLED: Volbou ZAPNUTO aktivujete náhled multimediálních souborů v režimech Foto, Hudba a Film. VÝCHOZÍ NASTAVENÍ Z VÝROBY: Volbou této položky obnovíte systémová nastavení přehrávače na výchozí hodnoty z výroby. VERZE FIRMWARE: Zobrazí se informace o firmware přehrávače. CZ - 10

11 CZ 5.3 Změna nastavení filmů POMĚR STRAN: Zvolte, chcete-li nastavit poměr stran zobrazení filmu: Zrušit/Ponechat VELIKOST TITULKŮ: Volba velikosti zobrazení titulků: Normální/Malá/Velká. POZADÍ TITULKŮ: Volba barvy pozadí titulků: Průhledné/Šedé/Žluté/Zelené/Bílé. BARVA FONTU TITULKŮ: Volba barvy titulků pro video soubory: Červená/Zelená/Modrá. OBNOVENÉ SPUŠTĚNÍ: Aktivací nebo deaktivací této možnosti můžete nastavit obnovení přehrávání video souborů od bodu, kde jste jej zastavili. 5.4 Změna nastavení fotografií INTERVAL PREZENTACE: Můžete nastavit časový interval mezi jednotlivými obrázky pro režim automatického zobrazení fotografií (2, 3, 5 nebo 7 vteřin). REŽIM PREZENTACE: K dispozici je výběr 46 režimů prezentace: NÁHODNĚ, 0, 1, Přehrávání multimediálních souborů Můžete přehrávat multimediální soubory uložené na interním disku přehrávače nebo na zařízení USB či paměťové kartě, kterou jste připojili. 6.1 Přehrávání fotografií V tomto režimu se zobrazí všechny složky a podporované fotografie v aktuálním adresáři. V nastavení nastavte položku náhledu na Zapnuto. Přehrávání fotografií lze ovládat pomocí následujících tlačítek: TLAČÍTKO NAHORU/DOLŮ REPEAT ENTER PLAY/PAUSE STOP THUMB ZOOM PREVIEW/NEXT INFO BG-Music FUNKCE Stisknutím natočíte fotografii do libovolného úhlu Stisknutím nastavíte možnosti opakování: Jeden, Vše (a Náhodně) Stisknutím zobrazíte vybraný obrázek v režimu celé obrazovky Stisknutím spustíte prezentaci Stisknutím zastavíte prezentaci Stisknutím zobrazíte 9 náhledů najednou Stisknutím zvětšíte/zmenšíte obrázek Stisknutím si prohlédnete předchozí/další obrázek v režimu přehrávání Stisknutím zobrazíte příslušné informace Stisknutím spustíte přehrávání hudby na pozadí Poznámka: Systém bude přehrávat zvukové soubory jako hudbu na pozadí, a to: z playlistu, pokud jste nastavili playlist; z aktuálního adresáře, pokud neexistuje playlist; z hlavního adresáře, pokud v aktuálním adresáři nejsou žádné zvukové soubory. Jinak nelze hudbu na pozadí přehrát. CZ - 11

12 6.2 Režim přehrávání hudby K ovládání přehrávání hudby lze použít následující tlačítka. K požadovaným souborům se dostanete podle instrukcí na obrazovce. TLAČÍTKO NAHORU/DOLŮ OK REPEAT PLAY/PAUSE REV/F.F STOP DOPRAVA FAV EXIT PREVIEW /NEXT ČERVENÝ GOTO INFO VOL+/VOL- FUNKCE Stisknutím posunete kurzor nahoru/dolů Stisknutím spustíte přehrávání, přičemž podrobnosti o souboru se zobrazí v pravé části obrazovky. Stisknutím nastavíte možnosti opakování: Jeden, Vše (a Náhodně) Stisknutím pozastavíte přehrávání a obnovíte jej Stisknutím zrychlíte aktuální přehrávání směrem vzad/ vpřed. Opakovanými stisky můžete zvolit rychlost. Stisknutím zastavíte přehrávání Stisknutím zvolíte/ zrušíte soubor, který bude přidán na váš seznam oblíbených Stisknutím zobrazíte seznam oblíbených Stisknutím ukončíte režim přehrávání/playlistu Stisknutím přehrajete předchozí nebo následující zvukový soubor. Stisknutím zvolíte všechny soubory na playlistu, které se vymažou. Stisknutím provedete vyhledání dle času Stisknutím zobrazíte stav opakování v režimu playlistu Stisknutím zvýšíte/snížíte hlasitost Správa playlistu V tomto režim přehrávač podporuje funkci playlistu, která umožňuje přidávat oblíbené zvukové soubory na lokálním pevném disku nebo paměťové kartě do playlistu a kdykoliv je poslouchat. Playlist se uloží na aktuální pozici Přidání souborů do playlistu Můžete si vytvořit svůj vlastní seznam oblíbené hudby. Zvolte zvukový soubor, stiskněte tlačítko a soubor se zatrhne. Potvrďte tlačítkem FAV a poté se playlist zobrazí i s přidanými soubory Vymazání souborů z playlistu Zvolte zvukový soubor, stiskněte tlačítko a soubor se označí. Stisknutím tlačítka OK soubor okamžitě vymažete nebo se vymaže při opuštění playlistu. CZ - 12

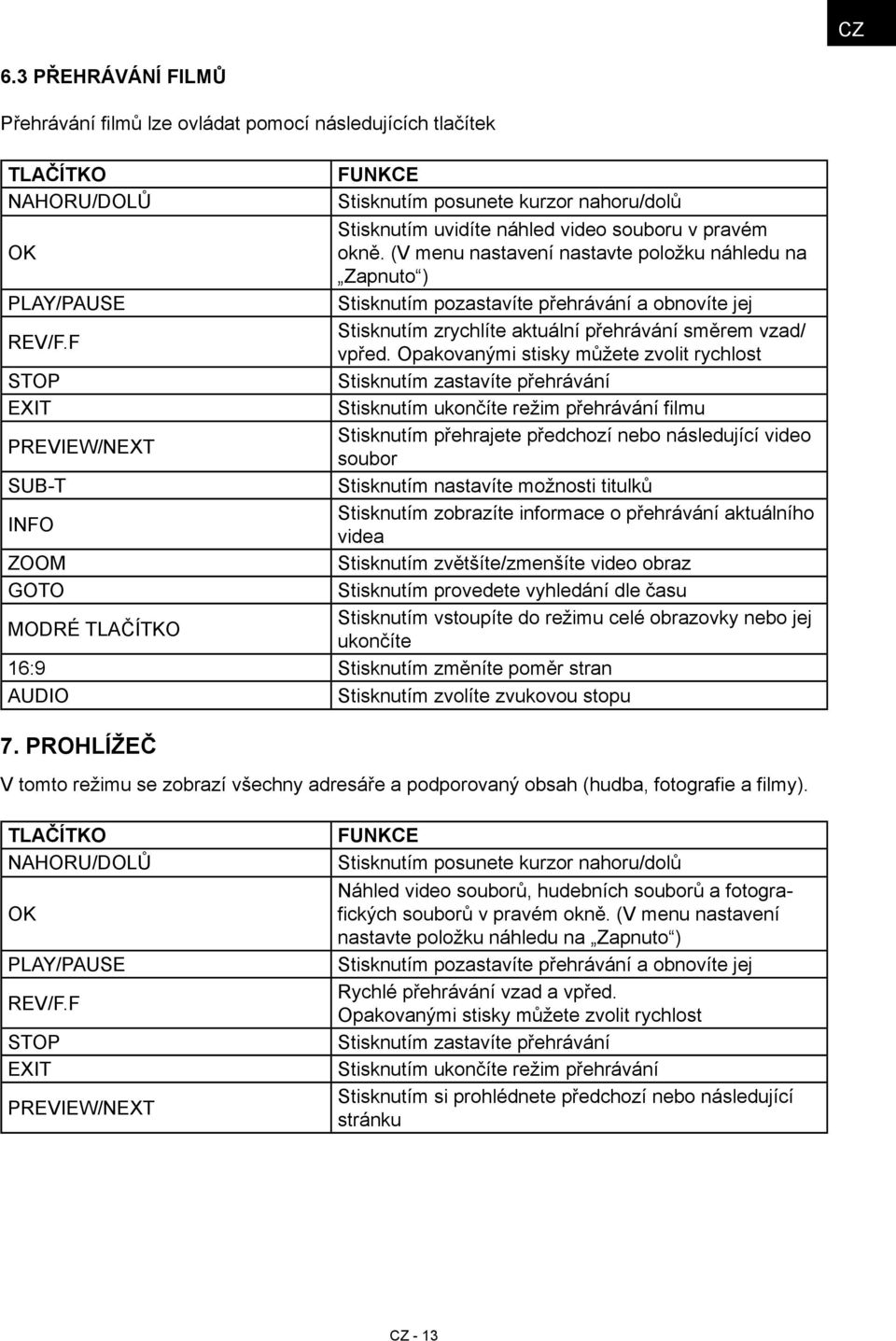

13 CZ 6.3 Přehrávání filmů Přehrávání filmů lze ovládat pomocí následujících tlačítek TLAČÍTKO NAHORU/DOLŮ OK PLAY/PAUSE REV/F.F STOP EXIT PREVIEW/NEXT SUB-T INFO ZOOM GOTO MODRÉ TLAČÍTKO FUNKCE Stisknutím posunete kurzor nahoru/dolů Stisknutím uvidíte náhled video souboru v pravém okně. (V menu nastavení nastavte položku náhledu na Zapnuto ) Stisknutím pozastavíte přehrávání a obnovíte jej Stisknutím zrychlíte aktuální přehrávání směrem vzad/ vpřed. Opakovanými stisky můžete zvolit rychlost Stisknutím zastavíte přehrávání Stisknutím ukončíte režim přehrávání filmu Stisknutím přehrajete předchozí nebo následující video soubor Stisknutím nastavíte možnosti titulků Stisknutím zobrazíte informace o přehrávání aktuálního videa Stisknutím zvětšíte/zmenšíte video obraz Stisknutím provedete vyhledání dle času Stisknutím vstoupíte do režimu celé obrazovky nebo jej ukončíte 16:9 Stisknutím změníte poměr stran AUDIO Stisknutím zvolíte zvukovou stopu 7. Prohlížeč V tomto režimu se zobrazí všechny adresáře a podporovaný obsah (hudba, fotografie a filmy). TLAČÍTKO NAHORU/DOLŮ OK PLAY/PAUSE REV/F.F STOP EXIT PREVIEW/NEXT FUNKCE Stisknutím posunete kurzor nahoru/dolů Náhled video souborů, hudebních souborů a fotografických souborů v pravém okně. (V menu nastavení nastavte položku náhledu na Zapnuto ) Stisknutím pozastavíte přehrávání a obnovíte jej Rychlé přehrávání vzad a vpřed. Opakovanými stisky můžete zvolit rychlost Stisknutím zastavíte přehrávání Stisknutím ukončíte režim přehrávání Stisknutím si prohlédnete předchozí nebo následující stránku CZ - 13

14 8. Režim DVB-T 8.1 Instalace Pokud užíváte své zařízení jako přijímač DVB-T poprvé, zobrazí se na obrazovce Menu průvodce instalací. Jazyk OSD: Můžete zvolit jazyk; Země: Před spuštěním vyhledávání kanálů je třeba nejprve zvolit zemi. Vyhledávání kanálů: Jakmile vyberete jazyk OSD a oblast, spusťte instalaci stisknutím tlačítka OK ve VYHLEDÁVÁNÍ KANÁLŮ. Nalezený kanál se automaticky uloží. Pro vyhledávání kanálů můžete rovněž v menu nastavení zvolit Manuální vyhledávání, a stisknutím tlačítka SETUP vstoupíte do menu nastavení, kde nastavení provedete. 8.2 Konfigurace DVB-T Stisknutím tlačítka SETUP vstoupíte do konfiguračního menu režimu DVB-T. Řiďte se pokyny na obrazovce, zvolte požadované možnosti a stisknutím tlačítka OK potvrďte změnu Program Editace programu: Pomocí této možnosti můžete spravovat kanály nalezené tunerem DVB- T. Pro přístup musíte zadat správné heslo (výchozím heslem je 88888). Tlačítky a zvolte kanál a použijte barevná tlačítka s následujícími funkcemi: Žlutým tlačítkem přesuňte kanál na jiné místo; červeným tlačítkem můžete kanál editovat; modrým tlačítkem kanál vymažete; zeleným tlačítkem kanál přeskočíte. EPG: Volbou této možnosti vstoupíte do Elektronického programového průvodce. Do tohoto rozhraní můžete také vstoupit stisknutím tlačítka EPG na dálkovém ovladači. LCN: Volbou ZAP. aktivujete parametr LCN (Logické číslo kanálu) pro třídění seznamu kanálů. Třídit: Tato funkce umožňuje třídit seznam kanálů dle určitých parametrů (název, LCN, atd.) Vyhledávání kanálů Automatické vyhledávání: Volbou této možnost budete vyhledávat kanály v automatickém režimu. Manuální vyhledávání: Volbou této možnost budete vyhledávat kanály v manuálním režimu. Země: Zvolte zemi, pro kterou se mají kanály vyhledávat. Napájení antény: Zvolte typ antény (jako výchozí je tato možnost nastavena na VYP.) Čas Časový posun: Zvolte Auto, chcete-li nastavit hodinu dle vysílání DVB-T (můžete nastavit region) nebo zvolte Manuálně, chcete-li nastavit datum a hodinu ručně (můžete nastavit časovou zónu). Region země: Zvolte region pro nastavení času. Časová zóna: Zvolte časovou zónu pro nastavení času Možnost Jazyk titulků: Zvolte požadovaný jazyk pro titulky (režim DVB-T). Jazyk pro audio: Zvolte požadovaný jazyk pro zvuk (režim DVB-T). Digitální zvuk: Zvolte digitální zvukový výstup mezi PCM nebo PCM RAW. Při volbě VYPNUTO se zapne analogový zvuk. CZ - 14

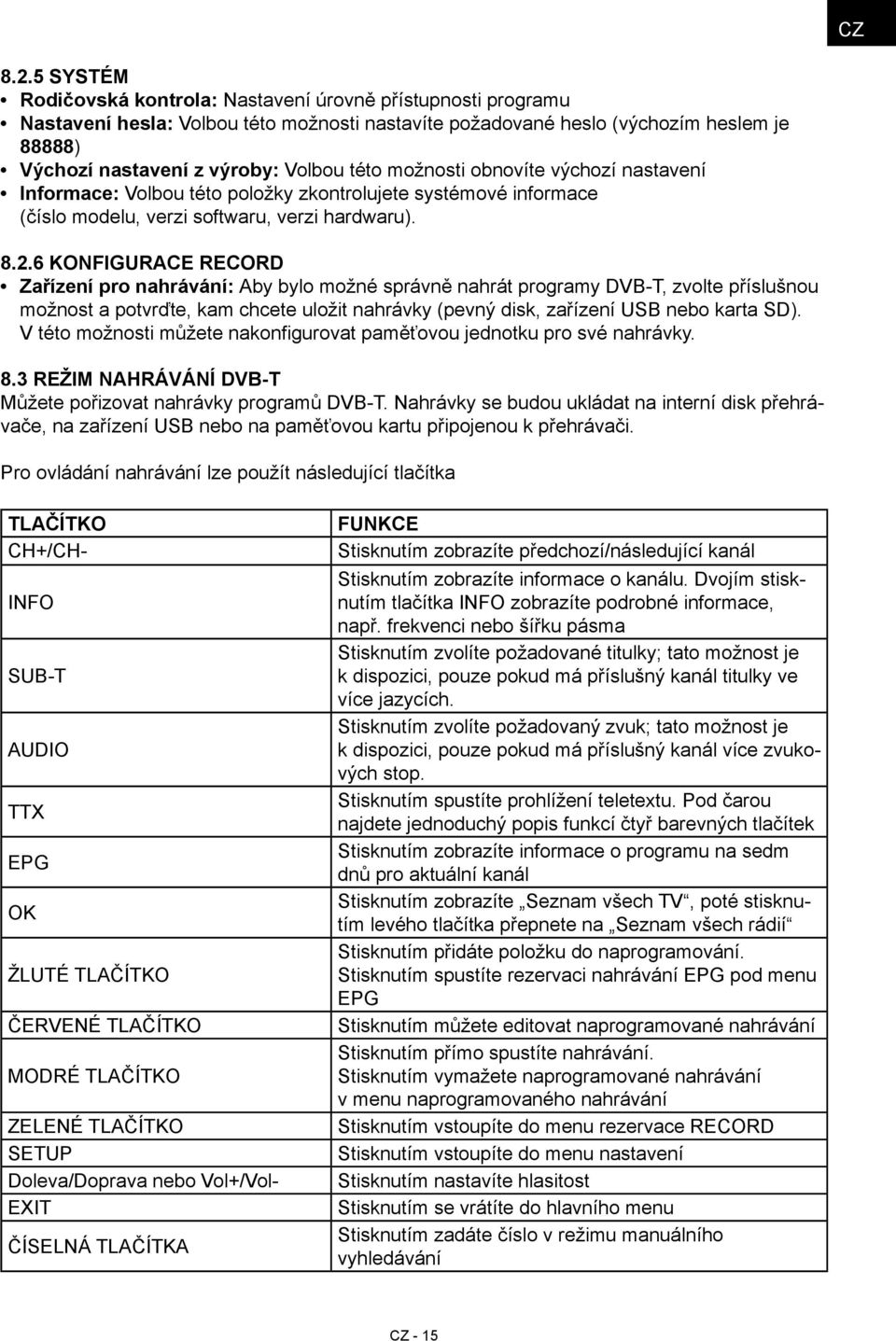

15 CZ Systém Rodičovská kontrola: Nastavení úrovně přístupnosti programu Nastavení hesla: Volbou této možnosti nastavíte požadované heslo (výchozím heslem je 88888) Výchozí nastavení z výroby: Volbou této možnosti obnovíte výchozí nastavení Informace: Volbou této položky zkontrolujete systémové informace (číslo modelu, verzi softwaru, verzi hardwaru) Konfigurace RECORD Zařízení pro nahrávání: Aby bylo možné správně nahrát programy DVB-T, zvolte příslušnou možnost a potvrďte, kam chcete uložit nahrávky (pevný disk, zařízení USB nebo karta SD). V této možnosti můžete nakonfigurovat paměťovou jednotku pro své nahrávky. 8.3 Režim nahrávání DVB-T Můžete pořizovat nahrávky programů DVB-T. Nahrávky se budou ukládat na interní disk přehrávače, na zařízení USB nebo na paměťovou kartu připojenou k přehrávači. Pro ovládání nahrávání lze použít následující tlačítka TLAČÍTKO CH+/CH- INFO SUB-T AUDIO TTX EPG OK ŽLUTÉ TLAČÍTKO ČERVENÉ TLAČÍTKO MODRÉ TLAČÍTKO ZELENÉ TLAČÍTKO SETUP Doleva/Doprava nebo Vol+/Vol- EXIT ČÍSELNÁ TLAČÍTKA FUNKCE Stisknutím zobrazíte předchozí/následující kanál Stisknutím zobrazíte informace o kanálu. Dvojím stisknutím tlačítka INFO zobrazíte podrobné informace, např. frekvenci nebo šířku pásma Stisknutím zvolíte požadované titulky; tato možnost je k dispozici, pouze pokud má příslušný kanál titulky ve více jazycích. Stisknutím zvolíte požadovaný zvuk; tato možnost je k dispozici, pouze pokud má příslušný kanál více zvukových stop. Stisknutím spustíte prohlížení teletextu. Pod čarou najdete jednoduchý popis funkcí čtyř barevných tlačítek Stisknutím zobrazíte informace o programu na sedm dnů pro aktuální kanál Stisknutím zobrazíte Seznam všech TV, poté stisknutím levého tlačítka přepnete na Seznam všech rádií Stisknutím přidáte položku do naprogramování. Stisknutím spustíte rezervaci nahrávání EPG pod menu EPG Stisknutím můžete editovat naprogramované nahrávání Stisknutím přímo spustíte nahrávání. Stisknutím vymažete naprogramované nahrávání v menu naprogramovaného nahrávání Stisknutím vstoupíte do menu rezervace RECORD Stisknutím vstoupíte do menu nastavení Stisknutím nastavíte hlasitost Stisknutím se vrátíte do hlavního menu Stisknutím zadáte číslo v režimu manuálního vyhledávání CZ - 15

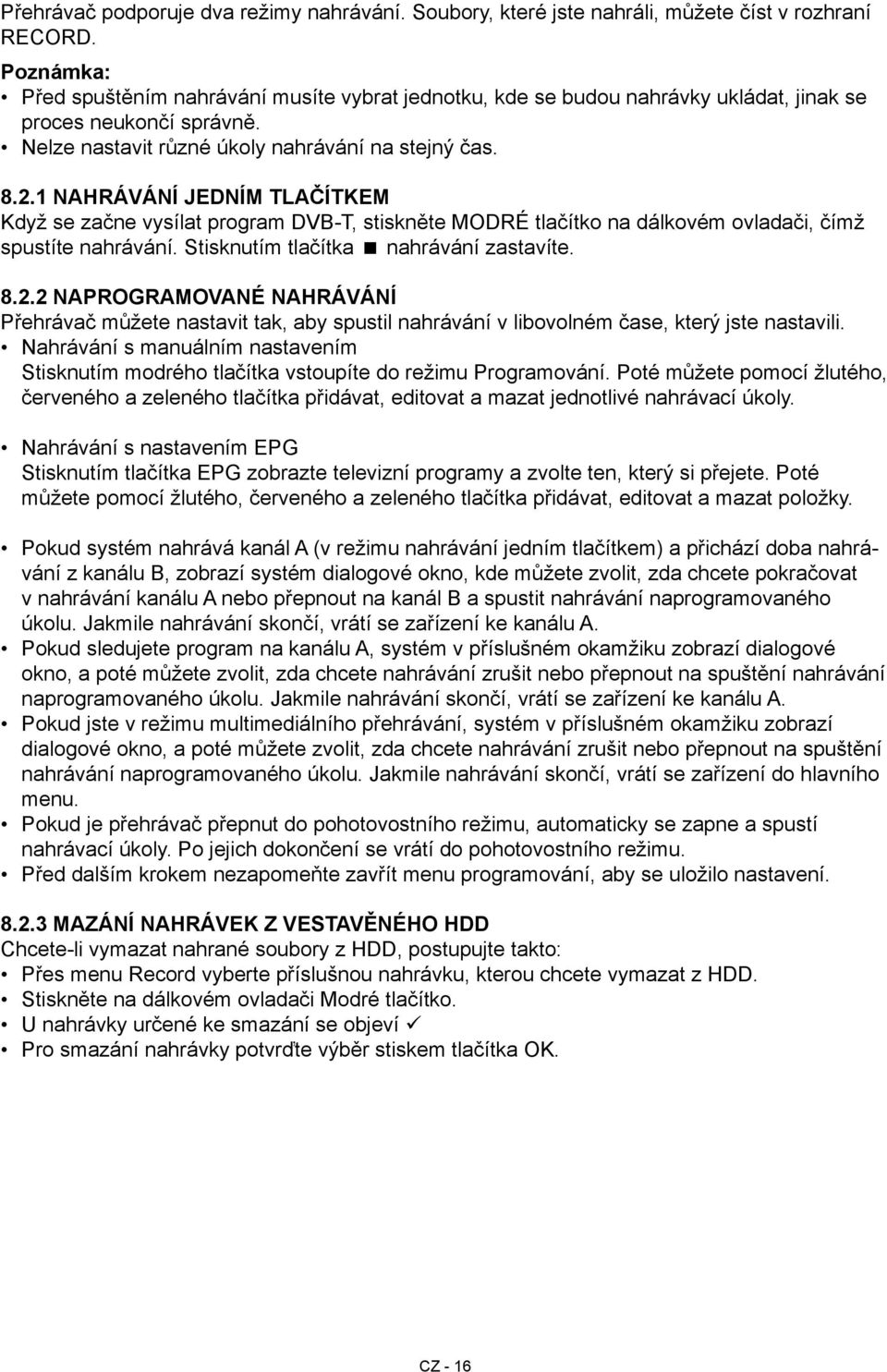

16 Přehrávač podporuje dva režimy nahrávání. Soubory, které jste nahráli, můžete číst v rozhraní RECORD. Poznámka: Před spuštěním nahrávání musíte vybrat jednotku, kde se budou nahrávky ukládat, jinak se proces neukončí správně. Nelze nastavit různé úkoly nahrávání na stejný čas Nahrávání jedním tlačítkem Když se začne vysílat program DVB-T, stiskněte MODRÉ tlačítko na dálkovém ovladači, čímž spustíte nahrávání. Stisknutím tlačítka nahrávání zastavíte Naprogramované nahrávání Přehrávač můžete nastavit tak, aby spustil nahrávání v libovolném čase, který jste nastavili. Nahrávání s manuálním nastavením Stisknutím modrého tlačítka vstoupíte do režimu Programování. Poté můžete pomocí žlutého, červeného a zeleného tlačítka přidávat, editovat a mazat jednotlivé nahrávací úkoly. Nahrávání s nastavením EPG Stisknutím tlačítka EPG zobrazte televizní programy a zvolte ten, který si přejete. Poté můžete pomocí žlutého, červeného a zeleného tlačítka přidávat, editovat a mazat položky. Pokud systém nahrává kanál A (v režimu nahrávání jedním tlačítkem) a přichází doba nahrávání z kanálu B, zobrazí systém dialogové okno, kde můžete zvolit, zda chcete pokračovat v nahrávání kanálu A nebo přepnout na kanál B a spustit nahrávání naprogramovaného úkolu. Jakmile nahrávání skončí, vrátí se zařízení ke kanálu A. Pokud sledujete program na kanálu A, systém v příslušném okamžiku zobrazí dialogové okno, a poté můžete zvolit, zda chcete nahrávání zrušit nebo přepnout na spuštění nahrávání naprogramovaného úkolu. Jakmile nahrávání skončí, vrátí se zařízení ke kanálu A. Pokud jste v režimu multimediálního přehrávání, systém v příslušném okamžiku zobrazí dialogové okno, a poté můžete zvolit, zda chcete nahrávání zrušit nebo přepnout na spuštění nahrávání naprogramovaného úkolu. Jakmile nahrávání skončí, vrátí se zařízení do hlavního menu. Pokud je přehrávač přepnut do pohotovostního režimu, automaticky se zapne a spustí nahrávací úkoly. Po jejich dokončení se vrátí do pohotovostního režimu. Před dalším krokem nezapomeňte zavřít menu programování, aby se uložilo nastavení Mazání nahrávek z vestavěného hdd Chcete-li vymazat nahrané soubory z HDD, postupujte takto: Přes menu Record vyberte příslušnou nahrávku, kterou chcete vymazat z HDD. Stiskněte na dálkovém ovladači Modré tlačítko. U nahrávky určené ke smazání se objeví Pro smazání nahrávky potvrďte výběr stiskem tlačítka OK. CZ - 16

17 CZ Poznámka: S pevným diskem zacházejte velmi opatrně. Při manipulaci s ním se vyvarujte prudkých pohybů, zabraňte, jeho upadnutí na zem. Disk také v žádném případě neodpojujte, pokud je v činnosti, můžete tak zničit nejen disk, ale i přístroj! Disk se může při svém provozu zahřát. Pokud se nejedná o enormní teplotu, není třeba se znepokojovat. Pokud je však teplota disku tak vysoká, že na jeho povrchu neudržíte ruku, pak je třeba odstranit důvod přehřívání (umístěte přístroj do lépe větraného prostoru, nezakrývejte ventilační otvory). 9. Technické specifikace Tuner digitální televize (RECORD) Nahrávání digitální TV Podporované formáty a kodek Možnosti připojení Ukládání na pevný disk Podporovaný jazyk Napájení Kompatibilní operační systémy Fyzické rozměry Podpora DVB-T HD a funkce RECORD READY Režim nahrávání TS (Transfer Stream) Nahrávání jedním tlačítkem/ Metoda nahrávání Naprogramované nahrávání (rezervace EPG a manuální rezervace) Formát AVI, MPG, VOB, TS, TP, MJPEG, MOV, MKV, MP4, MOV Video MPEG1, MPEG2, MPEG4, H264, Motion Kodek JPEG Rozlišení až 720P/1080P Audio Formát a kodek MP3, WMA, AAC, AC3 Photo Formát JPG, PNG, BMP Video výstup HDMI 1.2, kompozitní (konektor RCA) Audio výstup Digitální: optický a koaxiální/ analogový: stereofonní USB 2 x hostitelský port USB x port zařízení USB 2.0 SD 1x slot karty SD Velikost a typ pevného disku Zabudovaný pevný disk 3.5 SATA HDD Souborový systém NTFS & FAT32 OSD (zobrazení na obrazovce) Evropský jazyk Titulky SRT/SMI/SSA/IDX-SUB/SUB/TDT/TTX Vstupní napětí střídavého AC100V ~ 240V proudu střídavého proudu Adaptér AC/DC (mezi střídavým Hz Vstupní frekvence střídavého proudu a stejnosměrným proudem)r Stejnosměrný proud Výstup 12V/3A windows me/2000/xp ; MAC OS 9.2 až mm (D) x 163 mm (Š) x 59 mm (V) Provozní teplota 5ºC - 35ºC Poznámka: Změna technické specifikace výrobku vyhrazena výrobcem CZ - 17

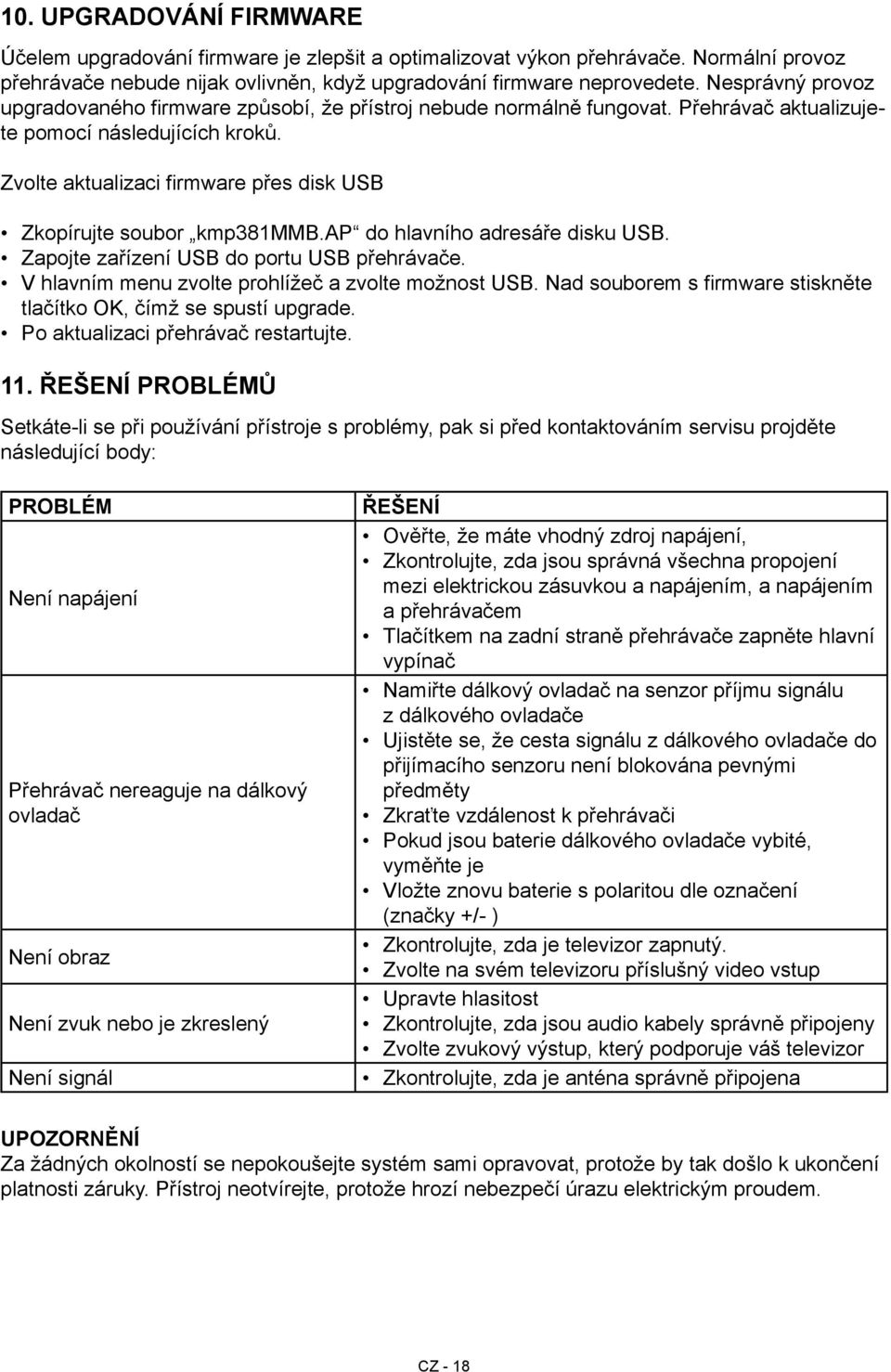

18 10. Upgradování firmware Účelem upgradování firmware je zlepšit a optimalizovat výkon přehrávače. Normální provoz přehrávače nebude nijak ovlivněn, když upgradování firmware neprovedete. Nesprávný provoz upgradovaného firmware způsobí, že přístroj nebude normálně fungovat. Přehrávač aktualizujete pomocí následujících kroků. Zvolte aktualizaci firmware přes disk USB Zkopírujte soubor kmp381mmb.ap do hlavního adresáře disku USB. Zapojte zařízení USB do portu USB přehrávače. V hlavním menu zvolte prohlížeč a zvolte možnost USB. Nad souborem s firmware stiskněte tlačítko OK, čímž se spustí upgrade. Po aktualizaci přehrávač restartujte. 11. Řešení problémů Setkáte-li se při používání přístroje s problémy, pak si před kontaktováním servisu projděte následující body: PROBLÉM Není napájení Přehrávač nereaguje na dálkový ovladač Není obraz Není zvuk nebo je zkreslený Není signál ŘEŠENÍ Ověřte, že máte vhodný zdroj napájení, Zkontrolujte, zda jsou správná všechna propojení mezi elektrickou zásuvkou a napájením, a napájením a přehrávačem Tlačítkem na zadní straně přehrávače zapněte hlavní vypínač Namiřte dálkový ovladač na senzor příjmu signálu z dálkového ovladače Ujistěte se, že cesta signálu z dálkového ovladače do přijímacího senzoru není blokována pevnými předměty Zkraťte vzdálenost k přehrávači Pokud jsou baterie dálkového ovladače vybité, vyměňte je Vložte znovu baterie s polaritou dle označení (značky +/- ) Zkontrolujte, zda je televizor zapnutý. Zvolte na svém televizoru příslušný video vstup Upravte hlasitost Zkontrolujte, zda jsou audio kabely správně připojeny Zvolte zvukový výstup, který podporuje váš televizor Zkontrolujte, zda je anténa správně připojena UPOZORNĚNÍ Za žádných okolností se nepokoušejte systém sami opravovat, protože by tak došlo k ukončení platnosti záruky. Přístroj neotvírejte, protože hrozí nebezpečí úrazu elektrickým proudem. CZ - 18

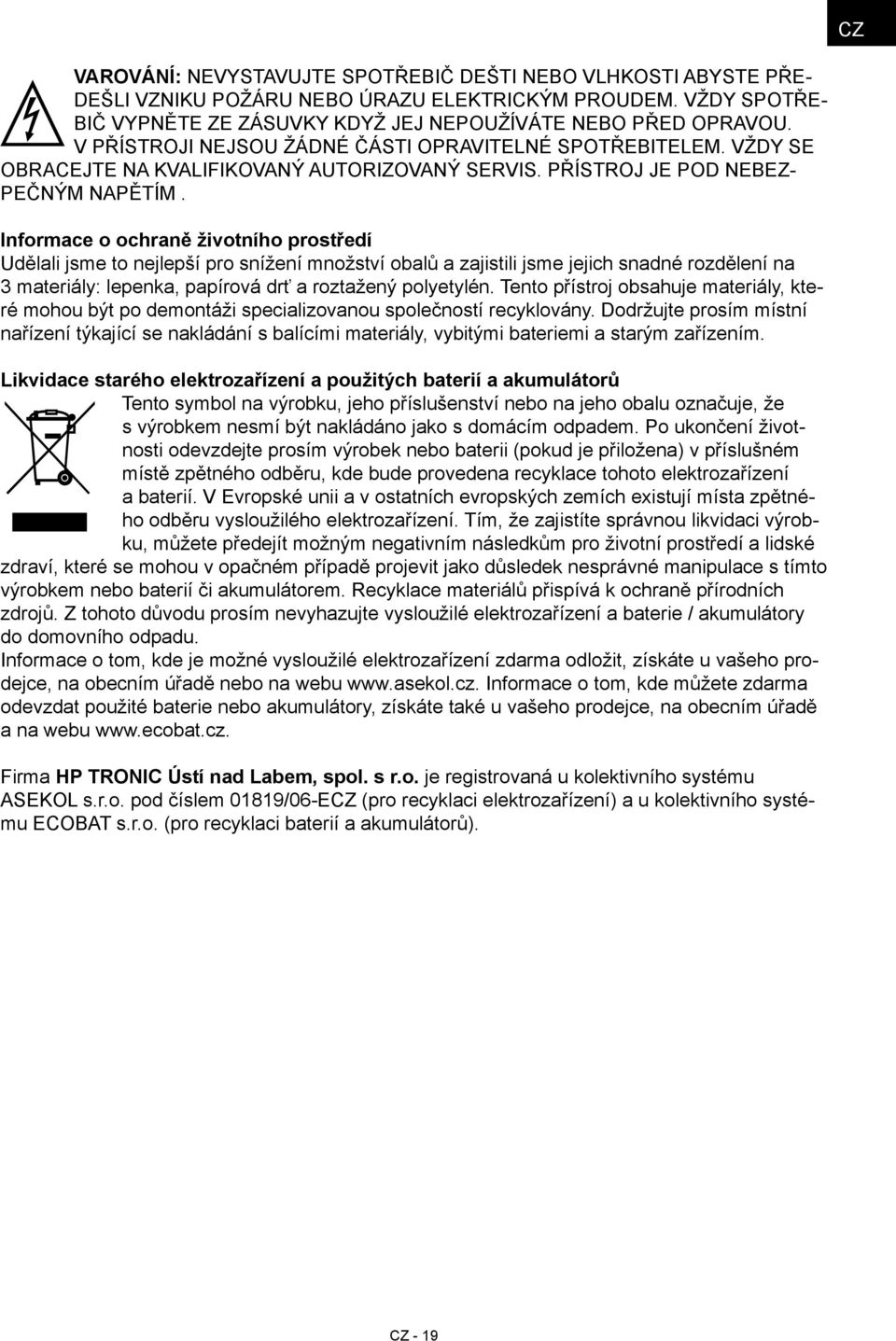

19 CZ VAROVÁNÍ: NEVYSTAVUJTE SPOTŘEBIČ DEŠTI NEBO VLHKOSTI ABYSTE PŘE- DEŠLI VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. VŽDY SPOTŘE- BIČ VYPNĚTE ZE ZÁSUVKY KDYŽ JEJ NEPOUŽÍVÁTE NEBO PŘED OPRAVOU. V PŘÍSTROJI NEJSOU ŽÁDNÉ ČÁSTI OPRAVITELNÉ SPOTŘEBITELEM. VŽDY SE OBRACEJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. PŘÍSTROJ JE POD NEBEZ- PEČNÝM NAPĚTÍM. Informace o ochraně životního prostředí Udělali jsme to nejlepší pro snížení množství obalů a zajistili jsme jejich snadné rozdělení na 3 materiály: lepenka, papírová drť a roztažený polyetylén. Tento přístroj obsahuje materiály, které mohou být po demontáži specializovanou společností recyklovány. Dodržujte prosím místní nařízení týkající se nakládání s balícími materiály, vybitými bateriemi a starým zařízením. Likvidace starého elektrozařízení a použitých baterií a akumulátorů Tento symbol na výrobku, jeho příslušenství nebo na jeho obalu označuje, že s výrobkem nesmí být nakládáno jako s domácím odpadem. Po ukončení životnosti odevzdejte prosím výrobek nebo baterii (pokud je přiložena) v příslušném místě zpětného odběru, kde bude provedena recyklace tohoto elektrozařízení a baterií. V Evropské unii a v ostatních evropských zemích existují místa zpětného odběru vysloužilého elektrozařízení. Tím, že zajistíte správnou likvidaci výrobku, můžete předejít možným negativním následkům pro životní prostředí a lidské zdraví, které se mohou v opačném případě projevit jako důsledek nesprávné manipulace s tímto výrobkem nebo baterií či akumulátorem. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte vysloužilé elektrozařízení a baterie / akumulátory do domovního odpadu. Informace o tom, kde je možné vysloužilé elektrozařízení zdarma odložit, získáte u vašeho prodejce, na obecním úřadě nebo na webu Informace o tom, kde můžete zdarma odevzdat použité baterie nebo akumulátory, získáte také u vašeho prodejce, na obecním úřadě a na webu Firma HP TRONIC Ústí nad Labem, spol. s r.o. je registrovaná u kolektivního systému ASEKOL s.r.o. pod číslem 01819/06-ECZ (pro recyklaci elektrozařízení) a u kolektivního systému ECOBAT s.r.o. (pro recyklaci baterií a akumulátorů). CZ - 19

20 1. Úvod Úvodné slovo Obsah balenia Zapnutie/vypnutie Upozornenie O prehrávači médií Diaľkový ovládač Čelný panel Zadný panel 2.4 Bočný panel Prepojenie Pripojenie k elektrickému napájaniu Pripojenie zariadenia USB Pripojenie pamäťovej karty Pripojenie k televízoru Pripojenie k digitálnemu zosilňovači Pripojenie k počítaču Hlavné menu Nastavenie Zmena nastavenia systému Zmena nastavenia filmov Zmena nastavenia fotografií Prehrávanie multimediálnych súborov Prehrávanie fotografií Prehrávanie hudby Prehrávanie filmov Prehliadač Režim DVB-T Technické špecifikácie Upgradovanie firmware Riešenie problémov 36 SK - 20

21 SK 1. Úvod 1.1 Úvodné slovo Ďakujeme vám za zakúpenie nášho prehrávača a rekordéra médií Full HD. S vnútorným priestorom pre jednotku pevného disku 3,5 palca SATA (nie je súčasťou) môže mať prehrávač pamäťovú kapacitu až 1,5 TB pre vaše fotografie, hudbu a video. Dúfame, že budete mať radosť z používania tohto prístroja ako skvelého zariadenia pre domácu zábavu. Prehrávač má tieto funkcie: Audio/video výstup Výstup HDMI V1.2 pre AV prenos vysoké kvality CVBS video a stereofónny zvuk pre analógové audio - vizuálne prepojenie Koaxiálne a optické rozhranie pre vysoko verný digitálny zvuk Nastaviteľné rozlíšenie video výstupu (NTSC, PAL, 576p, 720p, 1080i, 1080p) Prehrávanie multimédií Tento prehrávač médií podporuje populárne formáty audio, video a obrazových súborov (dekódovanie obrazu 1080p HD) Formát filmov: AVI/MPG/VOB/TS/TP/MJPEG/MOV/MKV/MP4/MOV Formát hudby: MP3/WMA/AAC Formát fotografií: JPEG/BMP/PNG Prezentácia fotografií s hudbou na pozadí Televízny prijímač DVB-T Váš prehrávač médií podporuje príjem pozemného digitálneho vysielania obrazu (DVB-T). Informácia o programe môžete získavať denne a týždenne pomocou elektronického programového sprievodcu (EPG). RECORD (digitálne nahrávanie TV) Tento prehrávač médií umožňuje nahrať si obľúbené televízne programy s podporou troch režimov nahrávania: Nahrávanie s nastavením v EPG Nahrávanie s manuálnym nastavením Nahrávanie jedným tlačidlom Ako náhle prehrávač začne nahrávať, zobrazí sa v ľavom hornom rohu ikona, ktorá ukazuje stav a čas nahrávania. Podpora USB a pamäťovej karty Tento prehrávač médií podporuje pamäťové zariadenie USB a pamäťové karty; môžete mať prístup k mediálnym súborom vrátane videa, zvuku a obrázkov, a to z pamäťovej karty alebo z pamäťového zariadenia USB, napr. z pamäťovej jednotky USB, prenosného pevného disku alebo i po pripojení digitálnej kamery (s pamäťou). 2x hostiteľský port USB 1x slot karty SD Instalácia HDD Užívateľ nesmie tento prehrávač upravovať. V prípade, že budete potrebovať vyměniť alebo nainštalovať HDD do prístroja, kontaktujte naše servisne centrum: Tel: Mobil: E mail: servis@hptronic.cz Úprava bude provedená zdarma. SK - 21

22 1.2 Obsah balenia Položka Prehrávač médií Napájací adaptér AV kábel Kábel zariadenie USB Návod na použitie Diaľkový ovládač Batérie diaľkového ovládača Skrutka Množstvo 1 ks 1 ks 1 ks 1 ks 1 ks 1 ks 2 ks (AAA) 4 ks (vše v jednom vrecku) Poznámka: Skutočný obsah balení sa môže líšiť od zoznamu v tomto návode. 1.3 Zapnutie/vypnutie Zapnutie Po pripojení konektora vstupu pre jednosmerný prúd DC IN a stlačení vypínača na zadnom paneli sa prehrávač prepne do pohotovostného režimu. Po stlačení tlačidla POWER na čelnom paneli alebo na diaľkovom ovládači sa indikátor napájania prepne z červenej farby na modrú. Prehrávač následne zobrazí logo a potom sa prepne na východiskovú obrazovku. Vypnutie Stlačte vypínač na čelnom paneli. Prehrávač sa následne prepne do pohotovostného režimu a indikátor napájania sčervenie. Potom napájania vypnete tlačidlom Power na zadnom paneli. 1.4 Upozornenie Konštrukcia a prevedenie tohto prehrávača dbá na vašu bezpečnosť. Aby ste mohli prehrávač bezpečne a účinne používať, prečítajte si pred jeho použitím nasledujúce odseky Upozornení pre používanie Užívateľ nesmie tento prehrávač upravovať. Ak používate komerčný pevný disk, teplota prostredia musí byť v rozmedzí +5 až +35 C Napájanie Napájacie napätie prehrávača: jednosmerný prúd 12 V. Ak používate tento prehrávač, pripojte k sieťovému konektora prehrávača priložený napájací adaptér. Uistite sa, že je nepoškodený ani nie je vystavený tlaku. Z dôvodu zníženia rizika úrazu elektrickým prúdom vytiahnite adaptér zo zásuvky predtým, než ho začnete čistiť. Nikdy nepripájajte adaptér k prehrávaču vo vlhkom alebo prašnom prostredí. Nevymieňajte adaptér ani vodiče kábla a konektora Rušenie rádia Ak nie sú riadne odvrátenie, takmer všetky elektrické zariadenia spôsobujú rušenie rádia. Za určitých podmienok môže dochádzať k rušeniu aj tohto prehrávača. Tento prehrávač nespôsobuje škodlivé rušení; Tento prehrávač môže prijať určité rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaduce operácie. SK - 22

23 SK Oprava Pokiaľ sa u prehrávača prejaví problém, mali by opravu vykonať špecialisti. Nikdy prehrávač neopravujte sami, mohli by ste ho poškodiť alebo ohroziť seba alebo svoje dáta Ostatní dôležité bezpečnostné pokyny Nevystavujte prehrávač zdrojov vody ani iných tekutín. Prehrávač nerozoberajte; prehrávač sami neopravujte ani nemeňte jeho prevedenie. Prípadné poškodenie, ku ktorému tým dôjde, nie je kryté zárukou. Netisnete tlačidlá prehrávača príliš silne. Dbajte, aby nebol prehrávač vystavený úderom tvrdých predmetov a netraste s ním. Chráňte prehrávač pred prehriatím. V priebehu elektrostatického výboja alebo v silnom elektromagnetickom poli môže dôjsť k nefunkčnosti prístroja. Po vytiahnutí napájacieho kábla zo zásuvky a jeho opätovnom zapnutí sa prístroj vráti do normálneho prevádzkového stavu. 2. O prehrávači médií 2.1 Diaľkový ovládač V nasledujúcom popise sa môže vykonávať väčšinu úkonov pomocou tlačidiel diaľkového ovládača. SK - 23

24 Č. NÁZOV FUNKCE 1. POWER Zapnutie/vypnutie 2. MUTE Stisnutím vypnete zvukový výstup 3. 0 ~ 9 Číselné tlačidla 4. SETUP Stisnutím vstúpite do nastavenia hlavného menu 5. 16:9 Prepínanie medzi zobrazením 16:9 a 4:3 6. VOL + Stlačením zvýšite hlasitosť 7. VOL - Stlačením znížite hlasitosť 8. CH + Stlačením prepnete na nasledujúci kanál 9. CH - Stlačením prepnete na predchádzajúci kanál 10. AUDIO Stlačením zvolíte zvukovou stopu 11. HOME Stlačením prepnete na predvolenú obrazovku 12. Navigační tlačidla Stlačením vyberáte možnosti menu/súborov 13. OK Stlačením potvrdíte vybraný súbor 14. EXIT Stlačením opustíte dialógové okno 15. INFO Stlačením zobrazíte informácie o aktuálnom súboru 16. ŽLUTÉ TLAČIDLO Stlačením pridáte naprogramované nahrávanie 17. ČERVENÉ TLAČIDLO Stlačením môžete editovať naprogramované nahrávanie 18. MODRÉ TLAČIDLO 1. Stlačením spustíte nahrávanie v TV režimu. Stlačením vymažete položku nahrávania 19. ZELENÉ TLAČIDLO Stlačením vstúpite do menu časovača 20. FR Stlačením zrýchlite aktuálne prehrávanie smerom vzad. Opakovanými stisky môžete zvoliť rýchlosť 21. FF Stlačením zrýchlite aktuálne prehrávanie smerom vpred. Opakovanými stisky môžete zvoliť rýchlosť 22. PLAY/PAUSE Stlačením spustíte prehrávanie alebo pozastavíte aktuálne prehrávanie 23. STOP Stlačením zastavíte aktuálne prehrávanie 24. TLAČIDLO Stlačením presuniete pri navigovaní označenie položky smerom nahor 25. DOLE Stlačením presuniete pri navigovaní označenie položky smerom dole 26. REPEAT Stlačením aktivujete možnosť opakovania 27. BG - MUSIC Stlačením aktivujete hudbu na pozadí 28. GOTO Stlačením vyberiete časový bod 29. SUB - T Stlačením aktivujete možnosť titulkov 30. EPG Stlačením vstúpite do Elektronického programového sprievodcu, ktorý na obrazovke zobrazí zoznam programov pre nasledujúci týždeň pre sledovanie digitálnej pozemnej televízie 31. TTX Stlačením vstúpite do rozhraní teletextu 32. THUMB Stlačením zobrazíte na obrazovke 9 obrázkov 33. ZOOM Stlačením zväčšíte/zmenšíte obraz (foto alebo video) 34. P/N Stlačením zvolíte HDMI/CVBS 35. FAV Stlačením zobrazíte hudobný playlist (zoznam súborov k prehrávaniu) SK - 24

25 SK 2.2 Čelný panel HDD USB USB SD MENU EXIT OK Č. NÁZOV FUNKCIE 1. MENU Zobrazenie menu nastavenia 2. EXIT Ukončiť/Zrušiť 3. NAHOR Posunúť kurzor smerom nahor 4. DOĽAVA Posunúť kurzor smerom doľava 5. OK Potvrdiť/Prehrať 6. DOLE Posunúť kurzor smerom nahor 7. DOPRAVA Posunúť kurzor smerom doprava 8. INDIKÁTOR STAVU Indikátor (modrý) sa zapne, pokiaľ je systém aktivovaný 9. INDIKÁTOR Indikátor (červený) sa zapne, pokiaľ je systém POHOTOVOSTNÍHO STAVU v pohotovostnom režimu 10. INDIKÁTOR HDD Indikátor (modrý) sa zapne, pokiaľ sa načítajú dáta z HDD 11. INDIKÁTOR USB Indikátor (modrý) sa zapne, pokiaľ pripojíte pamäťové zariadenie cez hostiteľské porty 12. INDIKÁTOR SD Indikátor (modrý) sa zapne, pokiaľ zapojíte pamäťovú kartu SD do slotu karty SD 13. OKNO INFRAČERVENÉHO SENZORU Príjem infračerveného signálu z diaľkového ovládača 14. PREHRÁVANIE/PAUZA SK - 25

26 2.3 Zadný panel Č. NÁZOV FUNKCIE 1. DC Konektor pre vstup jednosmerného prúdu DC IN 2. USB 2.0 Pripojenie zariadenie USB 3. AUDIO-R Konektor zvukového výstupu (pravý kanál) 4. VIDEO Konektor video výstupu 5. OPTICAL Optický konektor 6. HDMI Konektor HDMI 7. USB HOST Hostiteľský port USB 8. ANT. Otvor vstupu TV/RF IN 9. AUDIO-L Konektor zvukového výstupu (ľavý kanál) 10. COAXIAL Konektor výstupu SPDIF 11. Power Zapnutie/vypnutie 12. Vetrák Chladič chladený vetrákom 2.4 Boční panel SK - 26

27 SK 3. Prepojenie 3.1 Pripojenie napájania Pripojte sieťový adaptér ku konektoru vstupu pre jednosmerný prúd prehrávača DC IN; Zapojte sieťový adaptér do elektrické zásuvky. Poznámka: Jednosmerný prúd: 12V, 3A 3.2 Pripojenie zariadenie USB Uistite sa, že je prehrávač zapnutý; Pripojte kľúčenku USB /USB HDD atd. k hostiteľskému portu USB prehrávače. 3.3 Pripojenie pamäťovej karty Pamäťovou kartu možno použiť jej zasunutím do slotu karty. Zasuňte riadne pamäťovú kartu do slotu karty. Zasuňte kartu podľa ukazovateľa natlačeného nad slotom karty. 3.4 Pripojenie k televízoru Audio-video výstup Zapojte trojfarebný konektor do výstupného konektoru A/V OUT prehrávače; Zapojte trojfarebný konektor do vstupného konektoru televízoru A/V IN. Môžete také použiť audio výstup konektoru koaxiálneho/optického výstupu pri použití výstupu CVBS Video. Týmto spôsobom môžete sledovať obsah z prehrávača na televízore alebo na iných zobrazovacích zariadeniach VÝSTUP HDMI Zapojte jeden konektor káblu HDMI do konektoru HDMI prehrávača; Zapojte druhý konektor káblu HDMI do konektoru HDMI televízoru. Týmto spôsobom môžete docieliť obrazu a zvuku o najvyššej kvalite cez jediný kábel. 3.5 Pripojenie k digitálnemu zosilňovaču Podľa obrázku zapojte konektor RCA koaxiálneho kábla do koaxiálneho konektoru S/PDIF prehrávača alebo pokiaľ používate optický kábel, zapojte konektor Toslink optického kábla do optického konektoru S/PDIF prehrávača; Zapojte druhý konektor koaxiálneho alebo optického kábla do digitálneho zvukového zariadenia (digitálneho zosilňovača alebo dekodéru). Poznámka: Optický a koaxiálny kábel nie sú priložené. 3.6 Pripojenie k počítaču Zapojte jeden konektor kábla USB do konektoru USB prehrávača. Zapojte druhý konektor kábla USB do hostiteľského portu USB počítača. Zapnite hlavný vypínač. Týmto spôsobom môžete prístroj používať ako prenosný prehrávač HDD. SK - 27

28 4. Hlavné menu Zapnite prehrávač médií a na obrazovke sa zobrazí hlavní menu. Foto: Voľbou tejto možnosti zobrazíte obrazové súbory uložené na zariadení USB, HDD alebo pamäťovej karte. Hudba: Voľbou tejto možnosti zobrazíte zvukové súbory uložené na zariadení USB, HDD alebo pamäťovej karte. Film: Voľbou tejto možnosti zobrazíte video súbory uložené na zariadení USB, HDD alebo pamäťovej karte. Nastavenie: Voľbou tejto možnosti vstúpite do menu nastavenia a nakonfigurujete prehrávač médií. Do tohto menu môžete tiež vstúpiť stlačením tlačidla SETUP na diaľkovom ovládači. Prehliadač: Voľbou tejto možnosti zobrazíte multimediálne súbory uložené na zariadení USB, HDD alebo pamäťovej karte. DVB-T: Voľbou tejto možnosti naladíte pozemné digitálne vysielanie. RECORD: Voľbou tejto možnosti prehráte nahrávky DVB-T uložené na zariadení USB, HDD alebo pamäťovej karte. 5. Nastavenie Menu nastavenie umožňuje previesť osobné nastavenie a nakonfigurovať preferencie pre váš prehrávač. K dispozícii sú tri možnosti nastavenia, a to SYSTÉM, FILM a FOTO. Pomocou navigačných tlačidiel DOĽAVA/DOPRAVA zvoľte menu. Potvrďte stlačením tlačidla OK. Tlačidlom EXIT vedľajšie menu nastavenia opustíte. 5.2 Zmena nastavenia systému Pomocou tohto menu môžete nakonfigurovať nastavenie zvuku: JAZYK: Systémový jazyk tohto prehrávača možno nastaviť na angličtinu alebo na iné jazyky. Zvoľte jazyk pre menu prehrávača podľa vlastného priania. POMER STRÁN 4:3 Full: Zobrazenie obrázku alebo filmu cez celú obrazovku. Pan Scan 4:3: Zobrazenie širokouhlého obrazu cez celú obrazovku s orezaním krajov. Túto možnosť zvoľte, ak je pripojený štandardný televízor 4:3. Letter Box 4:3: Zobrazenie širokouhlého obrazu s dvomi čiernymi pruhmi v hornej a dolnej časti obrazovky 4:3. Túto možnosť zvoľte, ak je pripojený štandardný televízor 4:3. 16:9: Prevediete konverziu obrazu jeho stlačením. Túto možnosť zvoľte, ak je pripojený televízor 16:9. TV SYSTÉM: podľa potreby zvoľte televízny systém NTSC alebo PAL. HDMI: Voľba možností video výstupu: 720p, 1080i, 1080p. SPIDF: Voľba digitálneho zvukového výstupu medzi PCM alebo PCM RAW. Pri voľbe VYPNUTÉ sa zapne analógový zvuk. NÁHĽAD: Voľbou ZAPNUTÉ aktivujete náhľad multimediálnych súborov v režimoch Foto, Hudba a Film. PREDVOLENÉ NASTAVENIE Z VÝROBY: Voľbou tejto položky obnovíte systémové nastavenie prehrávača na predvolené hodnoty z výroby. VERZIA FIRMWARE: Zobrazia sa informácie o firmware prehrávača. SK - 28

29 SK 5.3 Zmena nastavenia filmov POMER STRÁN: Zvoľte, ak chcete nastaviť pomer strán zobrazenie filmu: Zrušiť/Ponechať VEĽKOSŤ TITULKOV: Voľba veľkosti zobrazenia titulkov: Normálne/Malé/Veľké. POZADIE TITULKOV: Voľba farby pozadia titulkov: Priehľadné/Šedé/Žlté/Zelené/Biele. FARBA FONTU TITULKOV: Voľba farby titulkov pre video súbory: Červená/Zelená/Modrá. OBNOVENÉ SPUSTENIE: Aktiváciou alebo deaktiváciou tejto možnosti môžete nastaviť obnovenie prehrávania video súborov od bodu, kde ste ho zastavili. 5.4 Zmena nastavenia fotografií INTERVAL PREZENTÁCIE: Môžete nastaviť časový interval medzi jednotlivými obrázkami pre režim automatického zobrazenia fotografií (2, 3, 5 alebo 7 sekúnd). REŽIM PREZENTÁCIE: K dispozícii je výber 46 režimov prezentácie: NÁHODNE, 0, 1, Prehrávanie multimediálnych súborov Môžete prehrávať multimediálne súbory uložené na internom disku prehrávača alebo na zariadení USB alebo pamäťovej karte, ktorú ste pripojili. 6.1 Prehrávanie fotografií V tomto režime sa zobrazia všetky zložky a podporované fotografie v aktuálnom adresári. V nastavení nastavte položku náhľadu na Zapnuté. Prehrávanie fotografií možno ovládať pomocou nasledujúcich tlačidiel: TLAČIDLO NAHOR/DOLE REPEAT ENTER PLAY/PAUSE STOP THUMB ZOOM PREVIEW/NEXT INFO BG-Music FUNKCIE Stlačením natočíte fotografii do ľubovoľného uhlu Stlačením nastavíte možnosti opakovanie: Jeden, Všetko (a Náhodne) Stlačením zobrazíte vybraný obrázok v režime celej obrazovky Stlačením spustíte prezentáciu Stlačením zastavíte prezentáciu Stlačením zobrazíte 9 náhľadov naraz Stlačením zväčšíte/zmenšíte obrázok Stlačením si prehliadnete predchádzajúci/ ďalší obrázok v režime prehrávania Stlačením zobrazíte príslušné informácie Stlačením spustíte prehrávanie hudby na pozadí Poznámka: Systém bude prehrávať zvukové súbory ako hudbu na pozadí, a to z playlistu, pokiaľ ste nastavili playlist; z aktuálneho adresára, pokiaľ neexistuje playlist; z hlavného adresára, pokiaľ v aktuálnom adresári nie sú žiadne zvukové súbory. Inak nemožno hudbu na pozadí prehrať. SK - 29

30 6.2 Režim prehrávania hudby K ovládaniu prehrávania hudby možno použiť nasledujúce tlačidlá. K požadovaným súborom sa dostanete podľa inštrukcií na obrazovke. TLAČIDLO NAHOR/DOLE OK REPEAT PLAY/PAUSE REV/F.F STOP DOPRAVA FAV EXIT PREVIEW /NEXT ČERVENÝ GOTO INFO VOL+/VOL- FUNKCIE Stlačením posuniete kurzor nahor/dole Stlačením spustíte prehrávanie, pričom podrobnosti o súbore sa zobrazí v pravej časti obrazovky Stlačením nastavíte možnosti opakovania: Jeden, Všetko (a Náhodne) Stlačením pozastavíte prehrávanie a obnovíte ho Stlačením zrýchlite aktuálne prehrávanie smerom vzad/ vpred. Opakovanými stiskami môžete zvoliť rýchlosť Stlačením zastavíte prehrávanie Stlačením zvolíte/zrušíte súbor, ktorý bude pridaný na váš zoznam obľúbených. Stlačením zobrazíte zoznam obľúbených Stlačením ukončíte režim prehrávania/playlistu Stlačením prehráte predchádzajúci alebo nasledujúci zvukový súbor Stlačením zvolíte všetky súbory na playlistu, ktoré sa vymažú Stlačením prevediete vyhľadanie podľa času Stlačením zobrazíte stav opakovania v režime playlistu Stlačením zvýšite/znížite hlasitosť Správa playlistu V tomto režime prehrávač podporuje funkciu playlistu, ktorá umožňuje pridávať obľúbené zvukové súbory na lokálnom pevnom disku alebo pamäťovej karte do playlistu a kedykoľvek je počúvať. Playlist sa uloží na aktuálnu pozíciu Pridanie súborov do playlistu Môžete si vytvoriť svoj vlastný zoznam obľúbenej hudby. Vyberte zvukový súbor, stlačte tlačidlo a súbor sa zatrhne. Potvrďte tlačidlom FAV a potom sa playlist zobrazí aj s pridanými súbory Vymazanie súborov z playlistu Vyberte zvukový súbor, stlačte tlačidlo a súbor sa označí. Stlačením tlačidla OK súbor okamžite vymažete alebo sa vymaže pri opustení playlistu. SK - 30

31 SK 6.3 Prehrávanie filmov Prehrávanie filmov možno ovládať pomocou nasledujúcich tlačidiel TLAČIDLO NAHOR/DOLE FUNKCIE Stlačením posuniete kurzor nahor/dole Stlačením uvidíte náhľad video súboru v pravom okne. OK (V menu nastavenia nastavte položku náhľadu na Zapnuté ) PLAY/PAUSE Stlačením pozastavíte prehrávanie a obnovíte ho REV/F.F Stlačením zrýchlite aktuálne prehrávanie smerom vzad/ vpred. Opakovanými stiskami môžete zvoliť rýchlosť STOP Stlačením zastavíte prehrávanie EXIT Stlačením ukončíte režim prehrávanie filmu PREVIEW/NEXT Stlačením prehráte predchádzajúci alebo nasledujúci video súbor SUB-T Stlačením nastavíte možnosti titulkov INFO Stlačením zobrazíte informácie o prehrávaní aktuálneho videa ZOOM Stlačením zväčšíte/zmenšíte video obraz GOTO Stlačením prevediete vyhľadanie podľa času MODRÉ TLAČIDLO Stlačením vstúpite do režimu celej obrazovky alebo ho ukončíte 16:9 Stlačením zmeníte pomer strán AUDIO Stlačením zvolíte zvukovú stopu 7. Prehliadač V tomto režimu sa zobrazia všetky adresáre a podporovaný obsah (hudba, fotografie a filmy). TLAČIDLO NAHOR/DOLE OK PLAY/PAUSE REV/F.F STOP EXIT PREVIEW/NEXT FUNKCIE Stlačením posuniete kurzor nahor/dole Náhľad video súborov, hudobných súborov a fotografických súborov v pravom okne. (V menu nastavenia nastavte položku náhľadu na Zapnuté ) Stlačením pozastavíte prehrávanie a obnovíte ho Rýchle prehrávanie vzad a vpred. Opakovanými stiskami môžete zvoliť rýchlosť Stlačením zastavíte prehrávanie. Stlačením ukončíte režim prehrávania. Stlačením si prehliadnete predchádzajúci alebo nasledujúcu stránku. SK - 31
