1 Fire & Integrated Solutions ZETTLER Expert Externí tabla MZX Návod k montáži vydání: /09

2 Obsah OBSAH 1. ÚVOD VŠEOBECNĚ 1.2 BEZPEČNOSTNÍ POKYNY A UPOZORNĚNÍ 1.3 POKYNY A UPOZORNĚNÍ K MONTÁŽI EXTERNÍ SBĚRNICE RBUS SKŘÍNĚ A VNITŘNÍ USPOŘÁDÁNÍ SKŘÍŇ MZX125 A MZX16R VNITŘNÍ USPOŘÁDÁNÍ MZX EXTERNÍ TABLO MZX16R SKŘÍNĚ MZX251 / MZX252 A MZX32R VNITŘNÍ USPOŘÁDÁNÍ MZX251 / MZX252 A MZX32R EXTERNÍ TABLO MZX32R NAPÁJENÍ EXTERNÍCH TABEL MONTÁŽ KABELŮ 3.2 PŘIPOJENÍ K SÍTI KOMPONENTY EXTERNÍCH TABEL MZX ZOBRAZOVACÍ A OVLÁDACÍ PANELY DCM816/ NAPÁJECÍ ZDROJ PSM-MZX Připojení kabelů DESKA NAPÁJECÍ PMM /09 strana 2 / 14

3 Úvod 1. ÚVOD 1.1 Všeobecně Externí tabla MZX16R a MZX32R jsou určeny pro připojení k ústřednám MZX, ale jsou plně kompatibilní s ústřednami ZX1, ZX4 a ZX4 Black box. Pro montáž a bezproblémové uvedení do provozu je třeba postupovat podle projektové dokumentace. Tento návod k montáži obsahuje všechny výkresy a popisy potřebné pro montáž všech komponentů systému, jejich propojení a potřebná nastavení. 1.2 Bezpečnostní pokyny a upozornění Upozornění: Dveře ústředny smí otevírat pouze pověřená servisní organizace. Po otevření dveří ústředny hrozí nebezpečí úrazu elektrickým proudem! Bezpečnostní ustanovení Externí tabla MZX16R a MZX32R jsou z hlediska bezpečnosti elektrický předmět třídy I podle ČSN EN a jejich výstupní napětí dle této normy jsou napětí bezpečná s hodnotou menší než 42V. Také napětí cizích zdrojů spínaná reléovými výstupy musí být napětí bezpečná dle výše uvedené normy. Ústředny jsou vybaveny ochrannou svorkou pro doplňkovou ochranu pospojováním podle ČSN EN Síťový přívod ústředny Síťový přívod ústředny se ve smyslu platných norem provádí z hlavního rozvaděče objektu a je v hlavním rozvaděči samostatně jištěn dvoupólovým jističem a řádně označen. K připojení je nutno použít třížilový kabel se samostatně vedeným ochranným vodičem (např. CYKY 3 1,5). Manipulace s deskami ústředny Desky plošných spojů jsou osazeny obvody citlivými na elektrostatický náboj, který může tyto obvody vážně poškodit nebo i zničit. Proto je nutné zamezit vzniku elektrostatických nábojů a při manipulaci s deskami dodržovat všechna pravidla pro zacházení s těmito obvody. Umístění externích tabel Umístění, rozsah a vybavení ústředny stanoví projekt. Ústředna se umisťuje ve vnitřních prostorách budov v souladu se svými klimatickými a mechanickými odolnostmi a s přihlédnutím ke krytí. Doporučuje se umístění mimo přímé sluneční světlo (z důvodu rozlišitelnosti signalizačních prvků) a mimo dosah zdrojů sálavého tepla (z důvodu spolehlivosti). Při montáži skříně se ujistěte, že je k dispozici dostatek místa pro přívod kabelů a pro otevření dveří ústředny. Dveře ústředen MZX určených pro montáž na stěnu mají závěsy na levé straně, a otvírají se v úhlu 90. Skříně nejsou vhodné pro montáž ve venkovním prostředí. Klimatická odolnost Ústředny jsou určeny pro vnitřní prostory bez agresivních par, plynů a prachu. provozní teplota trvalá -8 C 55 C krytí dle EN60529 IP 30 relativní vlhkost vzduchu max. 95% bez orosení 1.4 Externí sběrnice RBUS Externí sběrnice RBUS je sběrnicí typu RS485. Použitý kabel musí proto vyhovovat požadavkům na tento typ sběrnice. Externí sběrnice RBUS musí být zakončena rezistorem 150Ω na desce FIM a rezistorem 120Ω na posledn ím zařízení na sběrnici. Maximální délka kabelu smí být až 1200 m (doporučený kabel J-Y(ST)Y n 2 0,8). 1.3 Pokyny a upozornění k montáži Před montáží každého modulu je třeba zkontrolovat, zda je dodaný materiál kompletní a nepoškozený. Protože jsou systémy konstruovány jednotně a modulárně, není dodávaný materiál (šrouby, kabely, atd.) vždy bezezbytku použit. Při montáži je třeba dodržovat zákonné, jakož i jiné obecně platné předpisy a pravidla o bezpečnosti práce a předcházení úrazům /09 strana 3 / 14

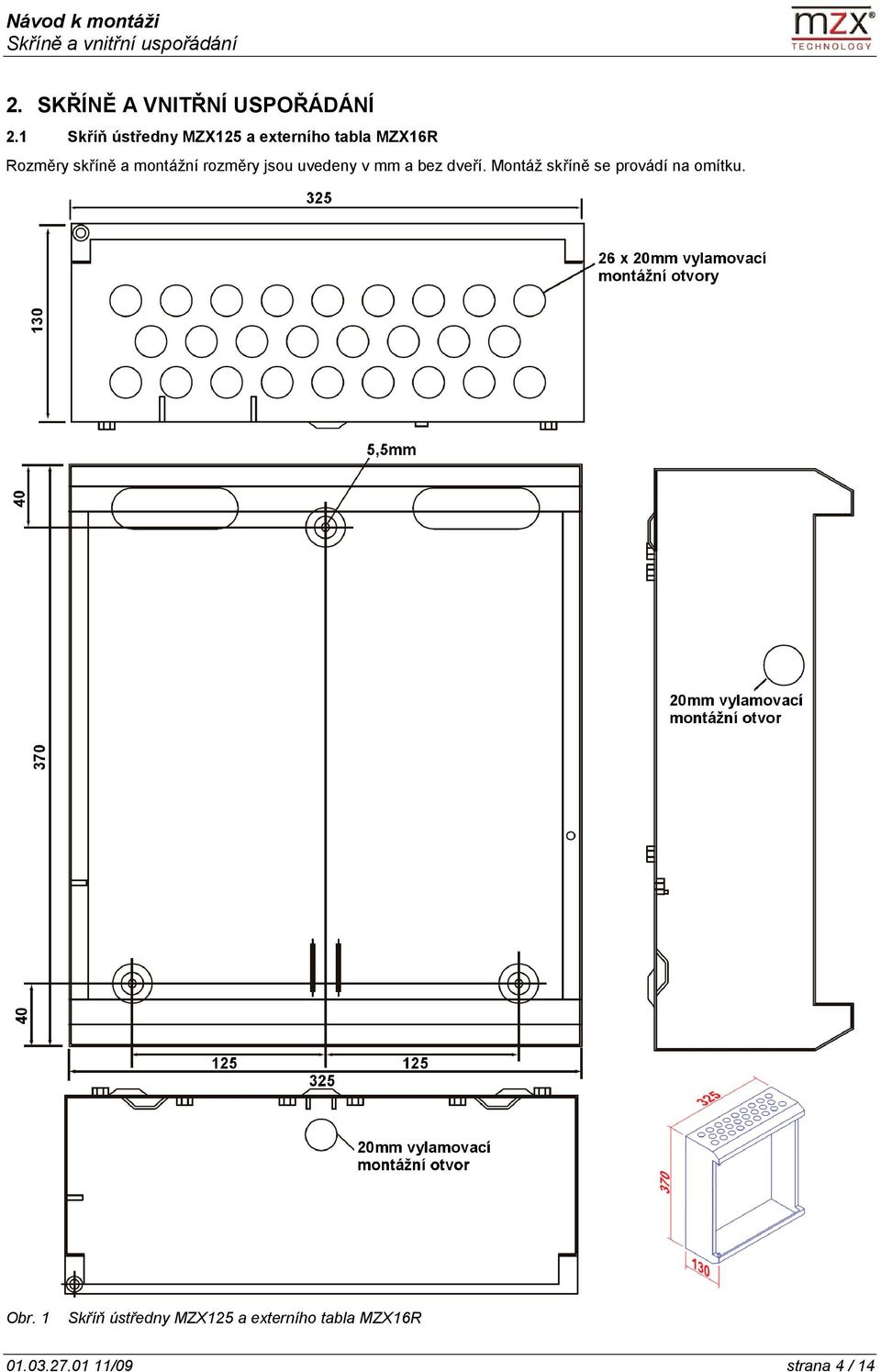

4 Skříně a vnitřní uspořádání 2. SKŘÍNĚ A VNITŘNÍ USPOŘÁDÁNÍ 2.1 Skříň ústředny MZX125 a externího tabla MZX16R Rozměry skříně a montážní rozměry jsou uvedeny v mm a bez dveří. Montáž skříně se provádí na omítku. Obr. 1 Skříň ústředny MZX125 a externího tabla MZX16R /09 strana 4 / 14

5 Skříně a vnitřní uspořádání 2.2 Vnitřní uspořádání ústředny MZX125 Před montáží skříně na zeď je nutno vymontovat dveře skříně a montážní desku s hardwarem ústředny. Nejprve odpojte propojovací kabely mezi dveřmi a deskami a vyjměte dveře z úchytů skříně a po té odmontujte montážní desku z ústředny. Upozornění: Jak dveře skříně, tak montážní deska obsahují elektronické prvky. Zacházejte s nimi opatrně a umístěte je na bezpečném místě, aby nedošlo k jejich poškození! Obr. 2 Vnitřní uspořádání MZX125 Poznámka: Ve skříni ústředny MZX125 vyjměte rovnou dolní montážní desku s namontovanou horní montážní deskou. Je zbytečné odmontovávat horní desku. Zdroj PSM-MZX1 s deskou napájecí PMM800 je namontován na spodní montážní desce. 2.3 Vnitřní uspořádání externího tabla MZX16R Hardware externího tabla MZX16R je umístěno ve stejné skříni jako ústředna MZX125 - viz obr. 2. Rovněž vnitřní uspořádání je v podstatě stejné, pouze v externím table není namontována horní montážní deska se základní deskou FIM s procesorovou deskou CPU /09 strana 5 / 14

6 Skříně a vnitřní uspořádání 2.4 Skříň ústředen MZX251 / MZX252 a externího tabla MZX32R Rozměry skříně a montážní rozměry jsou uvedeny v mm a bez dveří. Montáž skříně se provádí na omítku. Obr. 3 Skříň ústředen MZX251 a MZX /09 strana 6 / 14

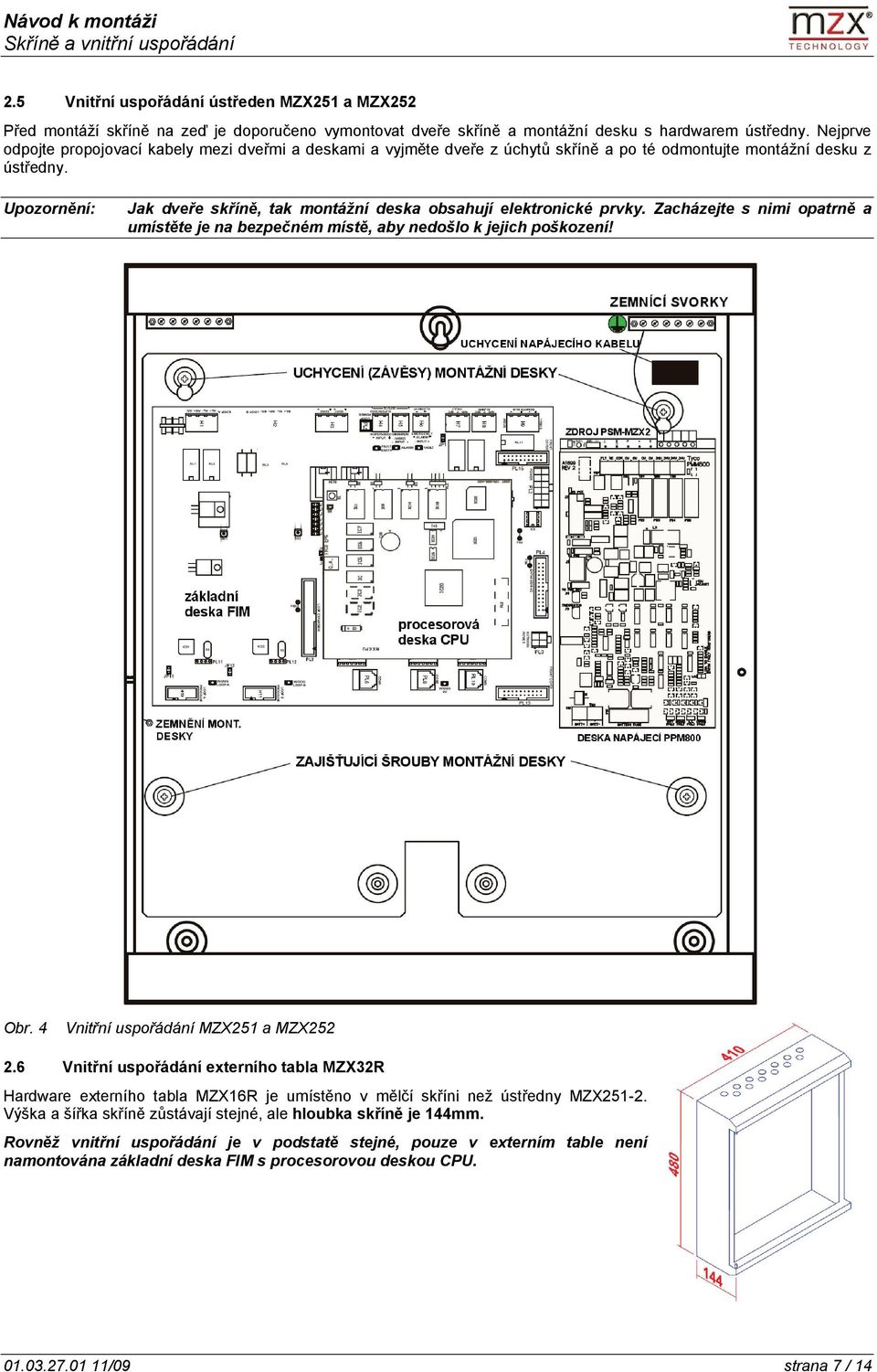

7 Skříně a vnitřní uspořádání 2.5 Vnitřní uspořádání ústředen MZX251 a MZX252 Před montáží skříně na zeď je doporučeno vymontovat dveře skříně a montážní desku s hardwarem ústředny. Nejprve odpojte propojovací kabely mezi dveřmi a deskami a vyjměte dveře z úchytů skříně a po té odmontujte montážní desku z ústředny. Upozornění: Jak dveře skříně, tak montážní deska obsahují elektronické prvky. Zacházejte s nimi opatrně a umístěte je na bezpečném místě, aby nedošlo k jejich poškození! Obr. 4 Vnitřní uspořádání MZX251 a MZX Vnitřní uspořádání externího tabla MZX32R Hardware externího tabla MZX16R je umístěno v mělčí skříni než ústředny MZX Výška a šířka skříně zůstávají stejné, ale hloubka skříně je 144mm. Rovněž vnitřní uspořádání je v podstatě stejné, pouze v externím table není namontována základní deska FIM s procesorovou deskou CPU /09 strana 7 / 14

8 Napájení 3. NAPÁJENÍ EXTERNÍCH TABEL 3.1 Montáž kabelů Při montáži kabelů se postupuje následovně: 1. Kabely se přivádí do skříně k tomu určenými otvory. Ve skříních externích tabel MZX16R a MZX32R jsou to buď otvory v zadní stěně skříně nebo vylamovací otvory na horní straně skříně. Tyto otvory je třeba nejprve pomocí vhodného nástroje (např. šroubováku) vylomit. 2. Ve skříních je namontována zemnící svorkovnice a upevňovací lišta. K této liště se pomocí stahovacích pásků připevňují kabely tak, aby byla definována jejich poloha a kabely byly odlehčeny od tahových sil. Do zemnící svorkovnice se připojují jednotlivá stínění kabelů. 3. Od míst, kde jsou kabely odlehčeny stahovacími pásky se odstraní plášť kabelů a kabely se zkrátí na potřebnou délku. 3.2 Připojení k síti Pro napájení tabel MZX elektrickou energií má být dle platných norem k dispozici samostatně jištěný síťový přívod. Síťový přívod tabla se ve smyslu platných norem provádí z hlavního rozvaděče objektu a je v hlavním rozvaděči samostatně jištěn dvoupólovým jističem a řádně označen. K připojení je nutno použít třížilový kabel se samostatně vedeným ochranným vodičem (např. CYKY 3 1,5). Připojení ústředen a tabel MZX k sítí 230VAC MZX125, MZX16R MZX251 / MZX252, MZX32R nulový vodič ochranný vodič ochranný vodič fáze nulový vodič fáze Obr. 5 Připojení MZX125 a MZX16R na 230VAC Poznámka: V ústředně MZX125 a externím table MZX16R je potřeba pro přístup ke konektoru pro připojení 230VAC odmontovat horní montážní desku se základní deskou FIM a deskou procesoru CPU - viz kap Obr. 6 Připojení MZX251/252 a MZX32R na 230VAC /09 strana 8 / 14

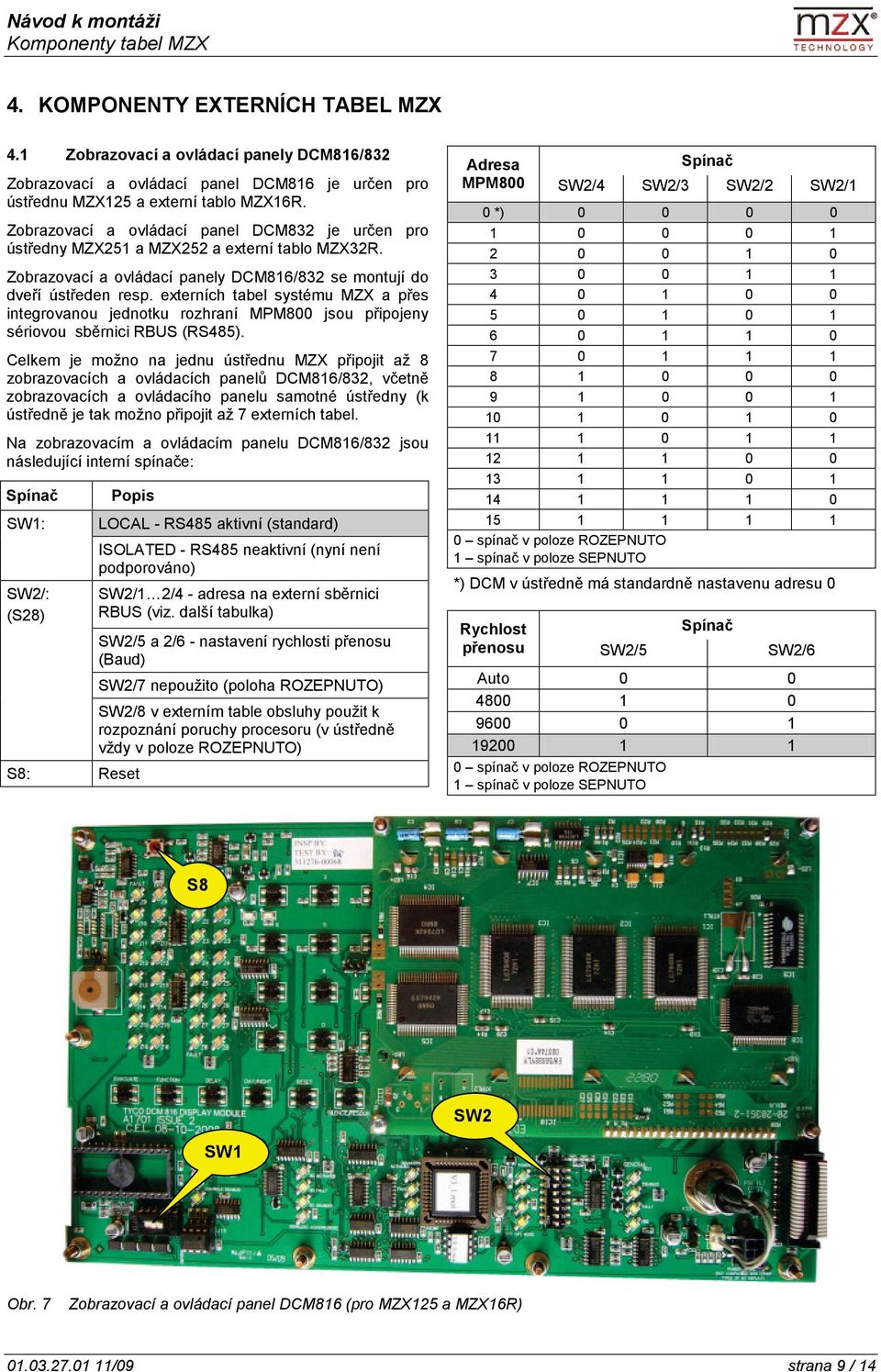

9 Komponenty tabel MZX 4. KOMPONENTY EXTERNÍCH TABEL MZX 4.1 Zobrazovací a ovládací panely DCM816/832 Zobrazovací a ovládací panel DCM816 je určen pro ústřednu MZX125 a externí tablo MZX16R. Zobrazovací a ovládací panel DCM832 je určen pro ústředny MZX251 a MZX252 a externí tablo MZX32R. Zobrazovací a ovládací panely DCM816/832 se montují do dveří ústředen resp. externích tabel systému MZX a přes integrovanou jednotku rozhraní MPM800 jsou připojeny sériovou sběrnici RBUS (RS485). Celkem je možno na jednu ústřednu MZX připojit až 8 zobrazovacích a ovládacích panelů DCM816/832, včetně zobrazovacích a ovládacího panelu samotné ústředny (k ústředně je tak možno připojit až 7 externích tabel. Na zobrazovacím a ovládacím panelu DCM816/832 jsou následující interní spínače: Spínač SW1: SW2/: (S28) Popis LOCAL - RS485 aktivní (standard) ISOLATED - RS485 neaktivní (nyní není podporováno) SW2/1 2/4 - adresa na externí sběrnici RBUS (viz. další tabulka) SW2/5 a 2/6 - nastavení rychlosti přenosu (Baud) SW2/7 nepoužito (poloha ROZEPNUTO) SW2/8 v externím table obsluhy použit k rozpoznání poruchy procesoru (v ústředně vždy v poloze ROZEPNUTO) S8: Reset Adresa MPM800 Spínač SW2/4 SW2/3 SW2/2 SW2/1 0 *) spínač v poloze ROZEPNUTO 1 spínač v poloze SEPNUTO *) DCM v ústředně má standardně nastavenu adresu 0 Rychlost přenosu SW2/5 Spínač SW2/6 Auto spínač v poloze ROZEPNUTO 1 spínač v poloze SEPNUTO S8 SW2 SW1 Obr. 7 Zobrazovací a ovládací panel DCM816 (pro MZX125 a MZX16R) /09 strana 9 / 14

10 Komponenty tabel MZX SW1 SW2 S8 S8 Obr. 8 Zobrazovací a ovládací panel DCM832 (pro MZX251/252 a MZX32R) Upozornění: Zobrazovací a ovládací panely DCM816 a DCM832 neobsahují na rozdíl od panelů OCM800 (v ústřednách a externích tablech ZX) externí sběrnici XBus. Pokud je tato sběrnice potřeba, je nutno vždy použít jednotku rozhraní MPM800! /09 strana 10 / 14

11 Komponenty tabel MZX 4.2 Napájecí zdroj PSM-MZX1 V externích tablech MZX16R a MZX32R je použit napájecí zdroj PSM-MZX1. Zdroj PSM-MZX1 je spínaný zdroj 24V 2,5A. Vstupní napětí může být v rozsahu 230VAC +10% - 15%, 50/60Hz. Zdroj PSM-MZX1 spolu s deskou napájecí PMM800 je určen pro napájení ústředen MZX125 a externích tabel MZX16R a MZX32R. Varování: Napájecí zdroj PSM-MZX1 pracuje se síťovým napětím 230V. Před jakýmikoliv pracemi je třeba napájecí zdroj odpojit od sítě. Hrozí nebezpečí ohrožení života nebo těžkých úrazů elektrickým proudem Připojení kabelů K výstupním svorkám mohou být připojeny vodiče o max. průřezu 2,5mm Deska napájecí PMM800 Deska napájecí PMM800 spolu se zdroji PSM-MZX1 a PSM-MZX2 tvoří napájecí modul pro ústředny a externí tabla systému MZX. 24V výstup: Výstupní napětí: 20 28,6VDC Výstupní proud: max. 2,5A (PSM-MZX1) max. 5A (PSM-MZX2) 5V výstup: Výstupní napětí: 4,85 5,25VDC Výstupní proud: max. 1,5A 40V výstup: Výstupní napětí: 39,75 40,2VDC Výstupní proud: max. 1,2A Konektor J2 pro připojení do FIM 1 nepoužito 7 Zemní svod 2 nepoužito 8 0V 3 0V 9 hlídání AKU 4 Výpadek sítě 10 +5V 5 +28V V (napájení adres. linek) 6 Porucha AKU 12 Porucha nabíjení AKU / Test AKU připojení AKU Výstup poruchového relé 4 x výstup 24VDC / jištěno pojistkou 1A AKU + AKU - -- FLT -- NC -- COM -- 0V -- 0V -- 0V -- 0V V V V V Obr. 9 Deska napájecí pro MZX ústředny a externí tabla PMM /09 strana 11 / 14

12 Připojení k ústřednám ZX a MZX Ústředny ZX a MZX H9 +RBus K dalším komponentům (např. MPM800) H9 -RBus RBUS DCM816 (MZX16R) nebo FIM PSM-MZX1 + PMM800 DCM832 (MZX32R) Externí tablo obsluhy se zdrojem MZX16/32R Obr. 10 Připojení externích tabel MZX16R a MZX32R k ústřednám ZX a MZX /09 strana 12 / 14
