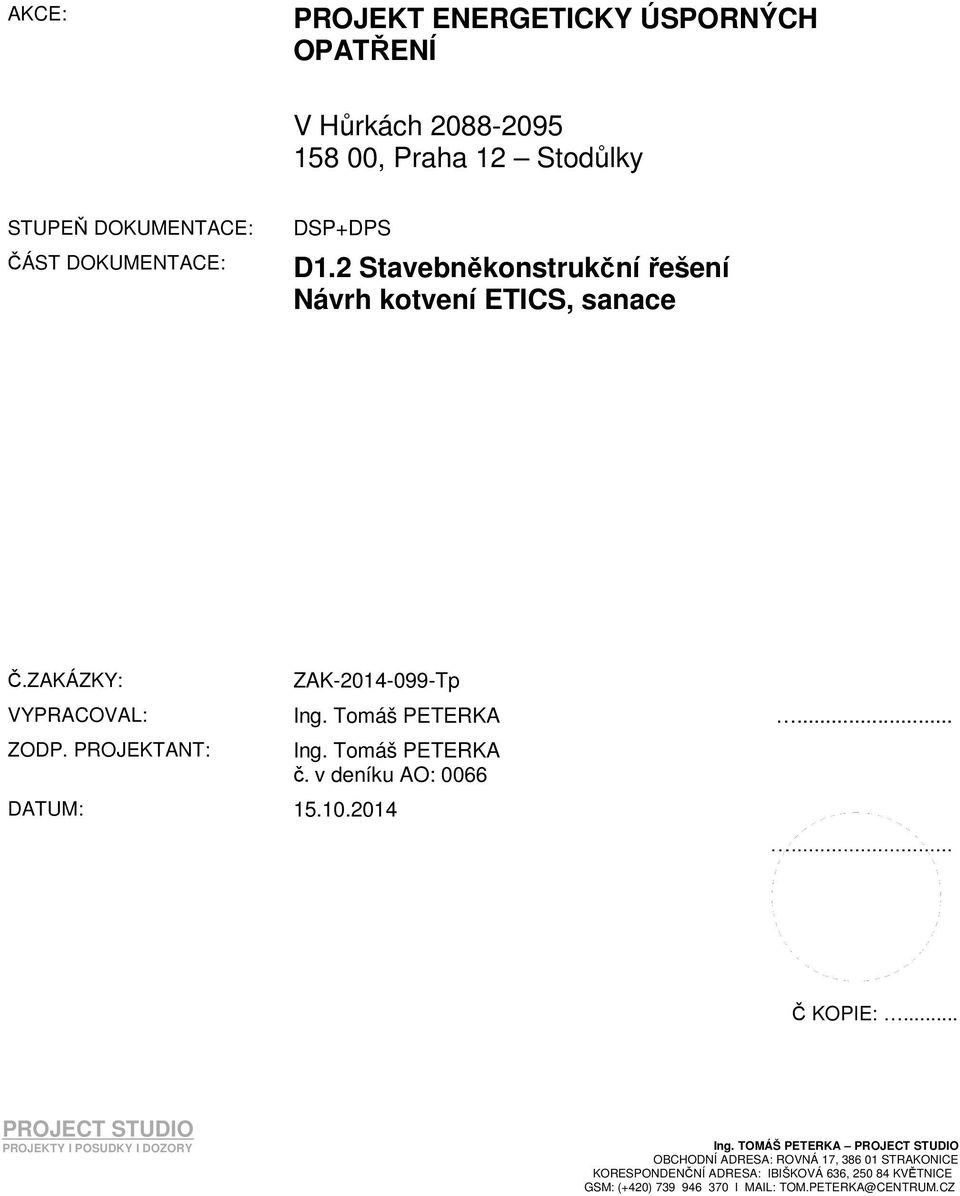

1 AKCE: PROJEKT ENERGETICKY ÚSPORNÝCH OPATŘENÍ V Hůrkách , Praha 12 Stodůlky STUPEŇ DOKUMENTACE: ČÁST DOKUMENTACE: DSP+DPS D1.2 Stavebněkonstrukční řešení Návrh kotvení ETICS, sanace Č.ZAKÁZKY: ZAK Tp VYPRACOVAL: Ing. Tomáš PETERKA... ZODP. PROJEKTANT: Ing. Tomáš PETERKA č. v deníku AO: 0066 DATUM: Č KOPIE:... PROJECT STUDIO Ing. TOMÁŠ PETERKA PROJECT STUDIO OBCHODNÍ ADRESA: ROVNÁ 17, STRAKONICE KORESPONDENČNÍ ADRESA: IBIŠKOVÁ 636, KVĚTNICE GSM: (+420) I MAIL: TOM.PETERKA@CENTRUM.CZ

2 PROJECT STUDIO č.zakázky: ZAK Tp Návrh kotvení ETICS, sanace Obsah A.PODKLADY...3 B.STATICKÉ SANACE...3 B.1.Reprofilace betonových konstrukcí...3 B.2.Podepření lodžiových panelů...3 C.KOTEVNÍ SYSTÉM ETICS...4 C.1.Obecné požadavky na kotevní systém...4 C.2.Zkouška únosnosti kotevních prvků...4 C.3.Kotvení ETICS...5 D.KOTEVNÍ SYSTÉM STŘECHY...5 E.ZÁVĚR...6 D1.1. Technická zpráva Strana 2

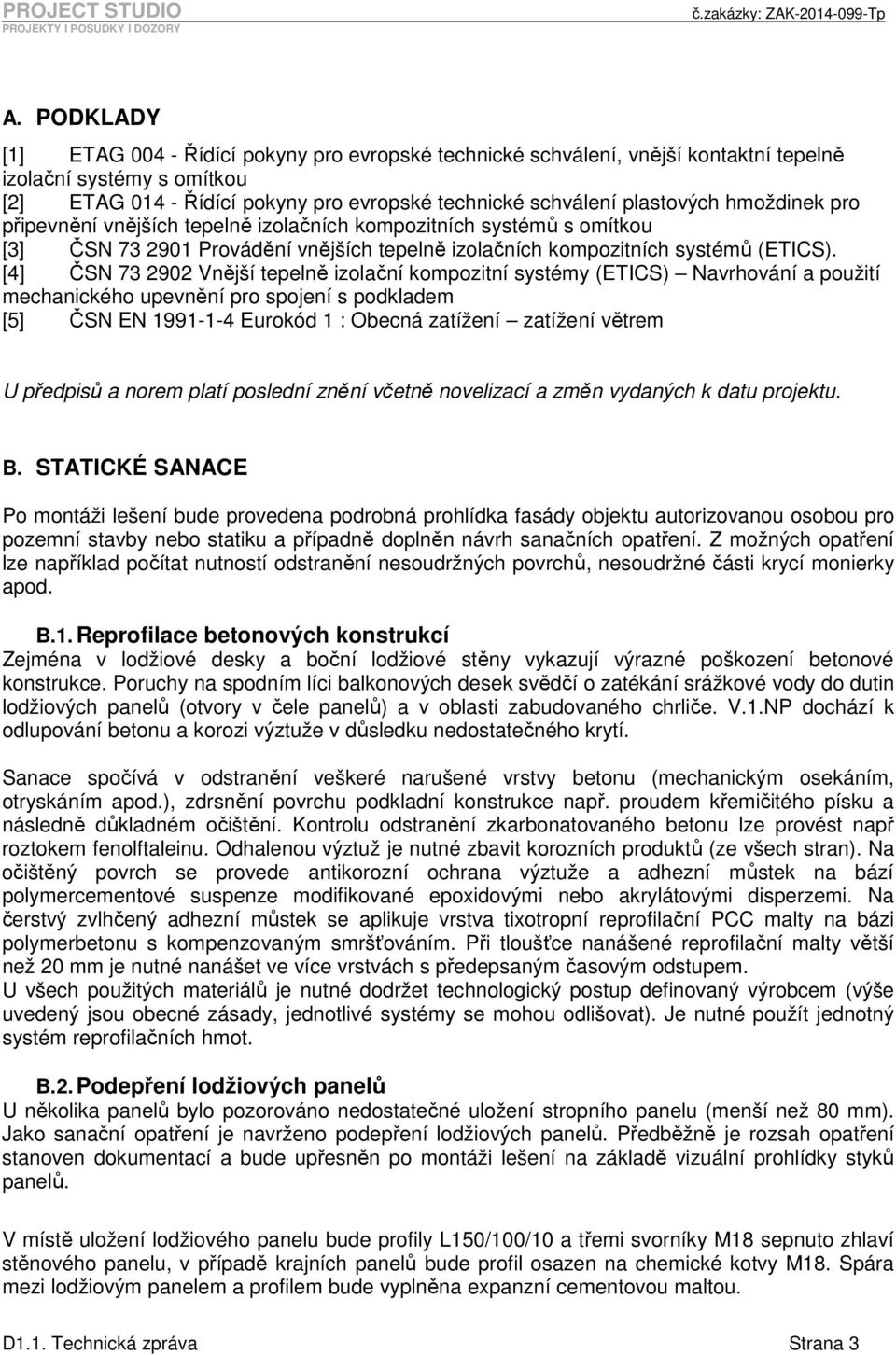

3 PROJECT STUDIO č.zakázky: ZAK Tp A. PODKLADY [1] ETAG Řídící pokyny pro evropské technické schválení, vnější kontaktní tepelně izolační systémy s omítkou [2] ETAG Řídící pokyny pro evropské technické schválení plastových hmoždinek pro připevnění vnějších tepelně izolačních kompozitních systémů s omítkou [3] ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS). [4] ČSN Vnější tepelně izolační kompozitní systémy (ETICS) Navrhování a použití mechanického upevnění pro spojení s podkladem [5] ČSN EN Eurokód 1 : Obecná zatížení zatížení větrem U předpisů a norem platí poslední znění včetně novelizací a změn vydaných k datu projektu. B. STATICKÉ SANACE Po montáži lešení bude provedena podrobná prohlídka fasády objektu autorizovanou osobou pro pozemní stavby nebo statiku a případně doplněn návrh sanačních opatření. Z možných opatření lze například počítat nutností odstranění nesoudržných povrchů, nesoudržné části krycí monierky apod. B.1. Reprofilace betonových konstrukcí Zejména v lodžiové desky a boční lodžiové stěny vykazují výrazné poškození betonové konstrukce. Poruchy na spodním líci balkonových desek svědčí o zatékání srážkové vody do dutin lodžiových panelů (otvory v čele panelů) a v oblasti zabudovaného chrliče. V.1.NP dochází k odlupování betonu a korozi výztuže v důsledku nedostatečného krytí. Sanace spočívá v odstranění veškeré narušené vrstvy betonu (mechanickým osekáním, otryskáním apod.), zdrsnění povrchu podkladní konstrukce např. proudem křemičitého písku a následně důkladném očištění. Kontrolu odstranění zkarbonatovaného betonu lze provést např roztokem fenolftaleinu. Odhalenou výztuž je nutné zbavit korozních produktů (ze všech stran). Na očištěný povrch se provede antikorozní ochrana výztuže a adhezní můstek na bází polymercementové suspenze modifikované epoxidovými nebo akrylátovými disperzemi. Na čerstvý zvlhčený adhezní můstek se aplikuje vrstva tixotropní reprofilační PCC malty na bázi polymerbetonu s kompenzovaným smršťováním. Při tloušťce nanášené reprofilační malty větší než 20 mm je nutné nanášet ve více vrstvách s předepsaným časovým odstupem. U všech použitých materiálů je nutné dodržet technologický postup definovaný výrobcem (výše uvedený jsou obecné zásady, jednotlivé systémy se mohou odlišovat). Je nutné použít jednotný systém reprofilačních hmot. B.2. Podepření lodžiových panelů U několika panelů bylo pozorováno nedostatečné uložení stropního panelu (menší než 80 mm). Jako sanační opatření je navrženo podepření lodžiových panelů. Předběžně je rozsah opatření stanoven dokumentací a bude upřesněn po montáži lešení na základě vizuální prohlídky styků panelů. V místě uložení lodžiového panelu bude profily L150/100/10 a třemi svorníky M18 sepnuto zhlaví stěnového panelu, v případě krajních panelů bude profil osazen na chemické kotvy M18. Spára mezi lodžiovým panelem a profilem bude vyplněna expanzní cementovou maltou. D1.1. Technická zpráva Strana 3

4 PROJECT STUDIO č.zakázky: ZAK Tp Veškerý materiál bude žárově zinkovaný a pro sjednocení vzhledu s omítkou opatřený barevným nátěrem. C. KOTEVNÍ SYSTÉM ETICS ETICS je navržen jako mechanicky kotvený s doplňkovým lepením, tj. kotevní systém zajišťuje stabilitu ETICS jak vůči vodorovným, tak horizontálním silám. S ohledem na hmotnost ETICS je dominantní zatížení od vodorovných sil, tj. od zatížení větrem. Návrh kotvení je zpracován pro předpokládané únosnosti kotevních prvků uvedené níže. V případě, že zkoušky únosnosti kotevních prvků v podkladu a certifikát ETA ETICS prokážou nižší hodnoty únosnosti kotevních prvků je nezbytné kotevní plán revidovat. V případě, že hodnoty deklarované únosnosti jsou vyšší, lze kotevní plán považovat za správný, případně optimalizovat počet kotevních prvků. Pro návrh jsou uvažovány následující hodnoty: Únosnost hmoždinky v podkladu: Frk 0,45 kn Únosnost hmoždinky v ploše desky: Fpanel 0,44 kn Únosnost hmoždinky ve spáře: Fjoint 0,38 kn C.1. Obecné požadavky na kotevní systém Použitý kotevní systém mít platný certifikát ETA dle postupu ETAG 014. Kotevní systém bude certifikovaný v rámci ETICS. To bude doloženo zhotovitelem před zahájením stavby kopiemi patřičných certifikátů (certifikát ETA dle ETAG 004). Velikost hlavy (talířku) kotevního prvku: o pro pěnový polystyren EPS 70F, EPS 100F, extrudovaný polystyren, fenolickou pěnu (KOOLTHERM K5) a minerální vlákna tř. TR15 (FASROCK) a izolantu TWINNER musí mít kotevní prvky průměr hlavy 60 mm; o pro minerální vlákna tř. TR10 (ISOVER TF PROFI, včetně desek se ztuženou vrchní vrstvou např. ROCKWOOL MAX E) musí být ke kotvě použit rozšiřovací talíř průměru 90 mm (i v případě zápustné montáže); o pro minerální vlákna s kolmou orientací tř. TR80 (ISOVER NF 333, FASROCK LL), musí být použit rozšiřovací talíř průměru 140 mm, nebo musí být kotveno přes výztužnou vrstvu. Tuhost talířku bude min. 0,3kN. C.2. Zkouška únosnosti kotevních prvků Součástí dodávky stavby bude provedení zkoušky únosnosti kotevních prvků v podkladu provedené dle ČSN Na základě provedených zkoušek bude vypracován protokol dle ČSN , který bude přílohou stavebního deníku. Montáž kotev pro provedení zkoušky doporučujeme provést přes blok tepelné izolace, která bude použita. Tím je dosaženo reálné kotevní hloubky. Pro každý druh podkladu a kotev je nutné provést samostatné zkoušky. Na základě zkoušky bude stanoven typ kotev použitý na stavbě pro jednotlivé druhy podkladu, kotevní hloubka, výpočtová únosnost kotvy v podkladu. Zhotovitel ověří zda výsledky zkoušek únosnosti kotevních prvků odpovídají výpočetním předpokladům projektové dokumentace. D1.1. Technická zpráva Strana 4

5 PROJECT STUDIO č.zakázky: ZAK Tp C.3. Kotvení ETICS Poloha kotevních prvků Kotvení bude prováděno vždy ve stykových spárách jednotlivých desek a jednou či více hmoždinkami i v ploše desky. Hmoždinka musí být umístěna vždy v místě, kde je nanesena na desce lepicí hmota. V běžných případech, kdy je požadováno max. 12 kotev/m2 je dostačující lepení na rámeček s třemi body v třetině délky desky, v případě, že je požadovaný počet kotev vyšší, je nutné body uzpůsobit poloze kotev. Na nárožích apod. budou kotevní prvky umístěny vždy v řadě cca 100 mm od hrany podkladní konstrukce a to jak ve spáře mezi deskami, tak v polovině výšky desky (viz obrázek 1). Obrázek 1 Zhuštěné kotvení na nároží Obrázek 2 a- správná poloha hmoždinky v místě lepicího tmelu, b chybně umístěná hmoždinka (deska pruží případně se prohýbá) Typy kotevních prvků Tepelná izolace z pěnového polystyrenu do tl. 80 mm bude kotvena hmoždinkami s ocelovým šroubem. Hlava kotev zapuštěna cca 0-2 mm pod povrch izolantu. Tepelná izolace z pěnového polystyrenu tl. 140 mm bude kotvena hmoždinkami s ocelovým šroubem a bude použit zápustný systém montáže kotev. Kotvy budou zapuštěny cca 20 mm pod povrchem izolantu a budou zavíčkovány zátkou z izolantu stejného typu. Bude použit kotevní systém EJOT STR U. Kotevní hloubka V převážné míře je podkladem sendvičový panel s krycí monierkou tl. 60 mm, při volbě délky kotvy je nutné zahrnout veškeré nenosné vrstvy, tj. nejen tl. lepicí vrstvy (obvykle 5-20 mm), ale i vrstvu stávajícího vymytého kameniva na povrchu panelů (cca 5 mm). Kotevní hloubka bude ověřena v rámci výtažných zkoušek. D. KOTEVNÍ SYSTÉM STŘECHY Stabilizace hydroizolační vrstvy a tepelné izolace ploché střechy bude provedena šrouby do betonu s plastovým teleskopem s plochou hlavou, délka kotevního prvku je závislá na tl. tepelné izolace. Kotevní plán bude ověřen na základě provedených výtažných zkoušek provedených dle ETAG 006. V rámci výtažných zkoušek bude stanoven typ použitého kotevního prvku, požadovaná hloubka kotvení a charakteristická a návrhová únosnost kotevního prvku v podkladu. Kotvení je navrženo pro předpokládanou návrhovou únosnost kotevního prvku v podkladu min. 0,4 kn/kotevní prvek. D1.1. Technická zpráva Strana 5

6 PROJECT STUDIO č.zakázky: ZAK Tp Protokol o provedení zkoušek bude dodán před zahájením realizace skladby a bude součástí dodávky stavby. Klempířské profily nebudou uvažovány jako kotevní prvky proti účinkům větru. Veškeré kotevní prvky (kotvení tesařských konstrukcí do podkladu, kotvení klempířských konstrukcí apod.) budou mít korozní odolnost min. 12 cyklů Kesternicha. Pro kotvení do betonu budou použity kotevní prvky průměru min. 6,2 mm (např. EJOT FBS), do dřevěných konstrukcí min. 4,2 mm (např. kotevní prvky EJOT TKR). E. ZÁVĚR Vzhledem k tomu, že se jedná o rekonstrukci vyhrazujeme si právo upřesnit technické řešení v případě, kdy bude zjištěn po odkrytí konstrukcí jiný stav než byl předpokládán. Přílohy: Příloha 1: Výpočet zatížení větrem fasády Příloha 2: Návrh kotvení ETICS Příloha 3: Kotevní schémata Příloha 4: Výpočet zatížení větrem střechy D1.1. Technická zpráva Strana 6

7 1 AKCE: Č.ZAKÁZKY: DATUM: PROJECT STUDIO V Hůrkách , Praha 13 ZAK Tp ČÁST: Výpočet zatížení větrem Č.KOPIE: Ibišková 636, Květnice (+420) ZPRACOVAL: TOM.PETERKA@CENTRUM.CZ Ing. Tomáš Peterka Ing. Tomáš Peterka PODKLADY: ČSN EN : Zatížení konstrukcí - část 1-4: Obecná zatížení - Zatížení větrem (2007) GEOMETRICKÁ CHARAKTERISTIKA OBJEKTU: výška objektu rozměr objektu b (kratší strana) rozměr objektu d (delší strana) z bw dw 29,3 m 16,9 m 96,5 m CHARAKTERISTIKA TERÉNU: nadmořská výška objektu 250 m.n.m. kategorie terénu 3 kat. z 0 k r k r = 0,19 x (z 0 x V b,0 ) 0,3-0,22 - c season součinitel dočasnosti 1 - c dir součinitel směru 1 - zákl. hodnota referenční rychl. v b,0 25 m.s -1 v b v b = C dir x C season x V b,0 25 m.s -1 Směr větru kolmo na b součinitel orografie k l c o(z) 1,00 - ρ 1,25 kg.m -3 I v z i 1-0,22-0-b 0-2b 0-h výška oblasti 16,9 29,3 x m c r(z) součinitel drsnosti 0,87 0,99 x - referenční rychlost větru v m(z) 21,71 24,67 x m.s -1 maximální dynamický tlak q p(z) 744,47 961,59 x N.m -2 γ f součinitel bezpečnosti 1,50 - w k,x w k = q p (z e ). c pe w d,x w d = w k. γ f (charakteristická) návrhová hodnota zat. větrem c pe z 1 z 2 z 3 oblast A -1,40 - (-1,04) -1,56 (-1,35) -2,02 x kn.m -2 oblast B -1,10 - (-0,82) -1,23 (-1,06) -1,59 x kn.m -2 oblast C -0,50 - (-0,37) -0,56 (-0,48) -0,72 x kn.m -2 oblast D 0,80 - (0,6) 0,89 (0,77) 1,15 x kn.m -2 oblast E -0,50 - (-0,37) -0,56 (-0,48) -0,72 x kn.m -2 e 16,90 m e/5 3,38 m a b c 3,38 m 13,52 m 79,60 m z1 16,90 m z2 12,40 m z3 x m

8 Směr větru kolmo na d součinitel orografie c o(z) 1,00 - ρ 1,25 kg.m -3 I v 0,22 - z i 0-b 0-2b 0-h výška oblasti 29,3 x x m c r(z) součinitel drsnosti 0,99 x x - referenční rychlost větru v m(z) 24,67 x x m.s -1 maximální dynamický tlak q p(z) 961,59 x x N.m -2 γ f součinitel bezpečnosti 1,50 - w k,x w k = q p (z e ). c pe w d,x w d = w k. γ f (charakteristická) návrhová hodnota zat. větrem c pe z 1 z 2 z 3 oblast A -1,40 - (-1,35) -2,02 x x kn.m -2 oblast B -1,10 - (-1,06) -1,59 x x kn.m -2 oblast C -0,50 - (-0,48) -0,72 x x kn.m -2 oblast D 0,80 - (0,77) 1,15 x x kn.m -2 oblast E -0,50 - (-0,48) -0,72 x x kn.m -2 e e/5 58,60 m 11,72 m a b c 11,72 m 5,18 m x m z1 29,30 m z2 x m z3 x m

9 1 AKCE: Č.ZAKÁZKY: DATUM: PROJECT STUDIO V Hůrkách , Praha 13 ZAK Tp ČÁST: Návrh počtu kotevních prvků Ibišková 636, Květnice (+420) ZPRACOVAL: TOM.PETERKA@CENTRUM.CZ Ing. Tomáš Peterka Ing. Tomáš Peterka Č.KOPIE: PODKLADY: ČSN EN : Zatížení konstrukcí - část 1-4: Obecná zatížení - Zatížení větrem (2007) ČSN EN Vnější tepelně izolační kompozitní systémy (ETICS) Použití mechanického upevnění pro spojení s podkladem (2011) PODKLAD dle ČSN EN : KOTEVNÍ HMOŽDINKA: Typ montáže dle ČSN : pohledová betonová vrstva sendvičových panelů tl. min. 50mm a hmoždinky se šroubem ÚNOSNOST HMOŽDINKY V ETICS: Typ izolantu dle ČSN EN : Rpanel EPS nejméně TR 100 0,45 kn Rjoint 2 0,38 kn Poznámka: Hodnoty Rpanel a Rjoint je nutno ověřit dle certifikátu zvoleného ETICS. Bezpečnostní součinitel γ mb 1,5 - k k 0,8 - ÚNOSNOST HMOŽDINKY V PODKLADU: F Rk 0,45 kn F 1 0,75 kn Poznámka: Výpočtový předpoklad únosnosti kotevní hmoždinky v podkladu Frk nutno ověřit zkouškou in situ dle ČSN Bezpečnostní součinitel γ mc 1 1,6 - KOTEVNÍ SCHÉMATA: R d1 R d2 Rd ks/m2 ks/m2 ks/m2 kn/m2 kn/m2 kn/m2 C ,291 1,688 1,291 C ,771 2,250 1,771 C ,251 2,813 2,251 C ,731 3,375 2,731 C ,656 3,375 2,656 C ,211 3,938 3,211 C ,136 3,938 3,136 D ,440 1,688 1,440 D ,920 2,250 1,920 D ,400 2,813 2,400 POSOUZENÍ: Oblast schéma Rd wd Hodnocení kotev ks/m2 kn/m2 kn/m2 Ak ### ### C3 10 2,251-2,020 vyhovuje Bk ### ### C2 8 1,771-1,590 vyhovuje Ck ### ### C1 6 1,291-1,230 vyhovuje Dk ### ### C1 6 1,291-0,720 vyhovuje POZNÁMKY: V případě potřeby se charakteristická únosnost hmoždinky na vytažení z podkladu pro konkrétní místo použití (stavbu, konstrukci nebo její část) stanoví zkouškou in - situ z nejméně 15-ti výsledků síly při vytažení hmoždinky z podkladu dostředně působícím zatížením. Ze zkoušky se vypracuje písemný záznam. F Rk = 0,6 F1 1,5 kn F1 je střední hodnota z pěti nejmenších naměřených hodnot při mezním zatížení

10 1 AKCE: Č.ZAKÁZKY: DATUM: PROJECT STUDIO V Hůrkách , Praha 13 ZAK Tp ČÁST: Návrh počtu kotevních prvků Ibišková 636, Květnice (+420) ZPRACOVAL: TOM.PETERKA@CENTRUM.CZ Ing. Tomáš Peterka Ing. Tomáš Peterka Č.KOPIE: PODKLADY: ČSN EN : Zatížení konstrukcí - část 1-4: Obecná zatížení - Zatížení větrem (2007) ČSN EN Vnější tepelně izolační kompozitní systémy (ETICS) Použití mechanického upevnění pro spojení s podkladem (2011) PODKLAD dle ČSN EN : KOTEVNÍ HMOŽDINKA: Typ montáže dle ČSN : pohledová betonová vrstva sendvičových panelů tl. min. 50mm a hmoždinky se šroubem ÚNOSNOST HMOŽDINKY V ETICS: Typ izolantu dle ČSN EN : Rpanel minerální vlákna TR 10 spodélným a TR80 s kolmým vláknem 0,45 kn Rjoint 2 0,38 kn Poznámka: Hodnoty Rpanel a Rjoint je nutno ověřit dle certifikátu zvoleného ETICS. Bezpečnostní součinitel γ mb 1,5 - k k 0,8 - ÚNOSNOST HMOŽDINKY V PODKLADU: F Rk 0,45 kn F 1 0,75 kn Poznámka: Výpočtový předpoklad únosnosti kotevní hmoždinky v podkladu Frk nutno ověřit zkouškou in situ dle ČSN Bezpečnostní součinitel γ mc 1 1,6 - KOTEVNÍ SCHÉMATA: R d1 R d2 Rd ks/m2 ks/m2 ks/m2 kn/m2 kn/m2 kn/m2 C ,291 1,688 1,291 C ,771 2,250 1,771 C ,251 2,813 2,251 C ,731 3,375 2,731 C ,656 3,375 2,656 C ,211 3,938 3,211 C ,136 3,938 3,136 D ,440 1,688 1,440 D ,920 2,250 1,920 D ,400 2,813 2,400 POSOUZENÍ: Oblast schéma Rd wd Hodnocení kotev ks/m2 kn/m2 kn/m2 Ak ### ### C3 10 2,251-2,020 vyhovuje Bk ### ### C2 8 1,771-1,590 vyhovuje Ck ### ### C1 6 1,291-1,230 vyhovuje Dk ### ### C1 6 1,291-0,720 vyhovuje POZNÁMKY: V případě potřeby se charakteristická únosnost hmoždinky na vytažení z podkladu pro konkrétní místo použití (stavbu, konstrukci nebo její část) stanoví zkouškou in - situ z nejméně 15-ti výsledků síly při vytažení hmoždinky z podkladu dostředně působícím zatížením. Ze zkoušky se vypracuje písemný záznam. F Rk = 0,6 F1 1,5 kn F1 je střední hodnota z pěti nejmenších naměřených hodnot při mezním zatížení

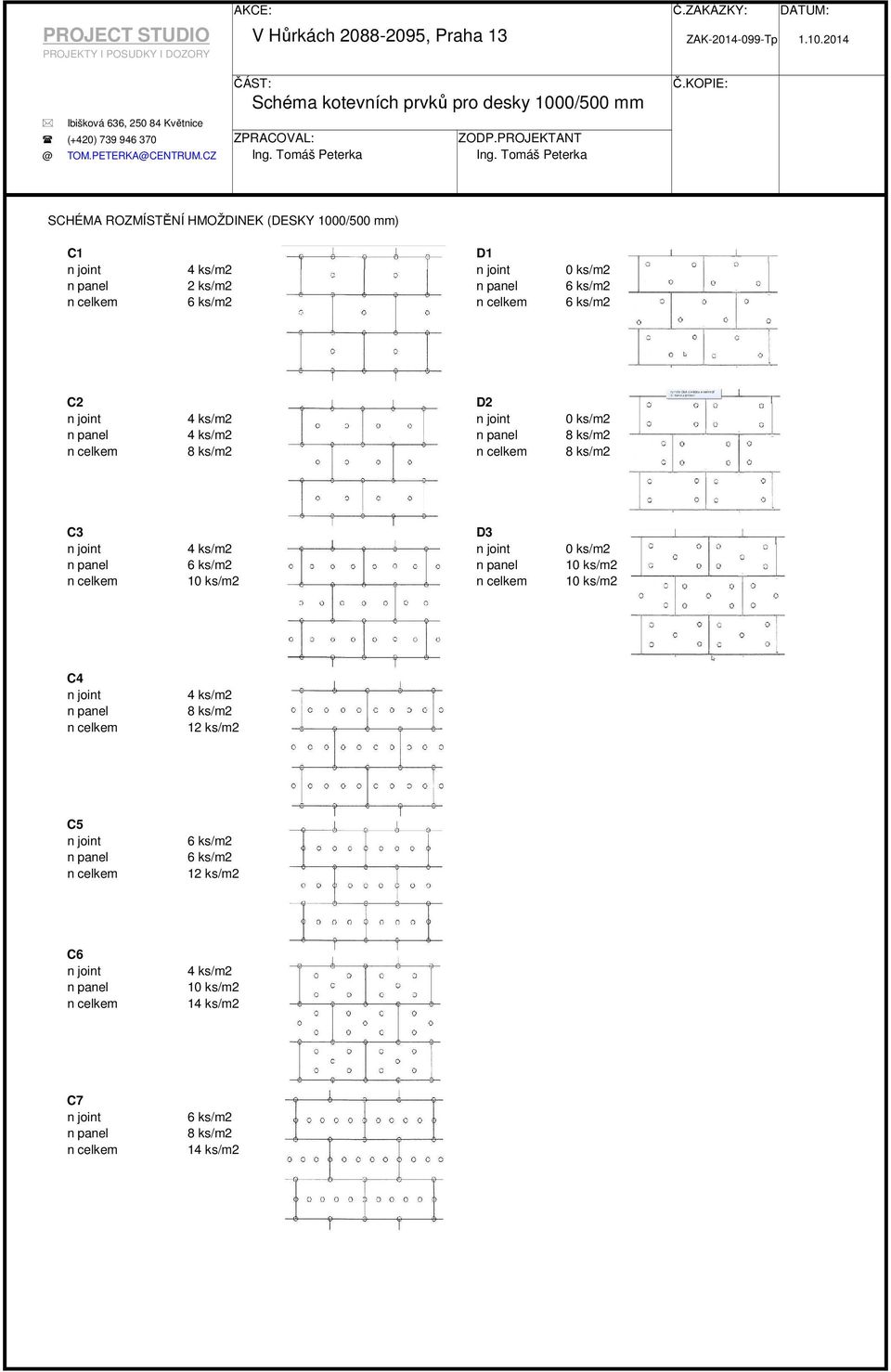

11 AKCE: Č.ZAKÁZKY: DATUM: PROJECT STUDIO V Hůrkách , Praha 13 ZAK Tp ČÁST: Schéma kotevních prvků pro desky 1000/500 mm Ibišková 636, Květnice (+420) ZPRACOVAL: TOM.PETERKA@CENTRUM.CZ Ing. Tomáš Peterka Ing. Tomáš Peterka Č.KOPIE: SCHÉMA ROZMÍSTĚNÍ HMOŽDINEK (DESKY 1000/500 mm) C1 D1 4 ks/m2 0 ks/m2 2 ks/m2 6 ks/m2 6 ks/m2 6 ks/m2 C2 D2 4 ks/m2 0 ks/m2 4 ks/m2 8 ks/m2 8 ks/m2 8 ks/m2 C3 D3 4 ks/m2 0 ks/m2 6 ks/m2 10 ks/m2 10 ks/m2 10 ks/m2 C4 4 ks/m2 8 ks/m2 12 ks/m2 C5 6 ks/m2 6 ks/m2 12 ks/m2 C6 4 ks/m2 10 ks/m2 14 ks/m2 C7 6 ks/m2 8 ks/m2 14 ks/m2
