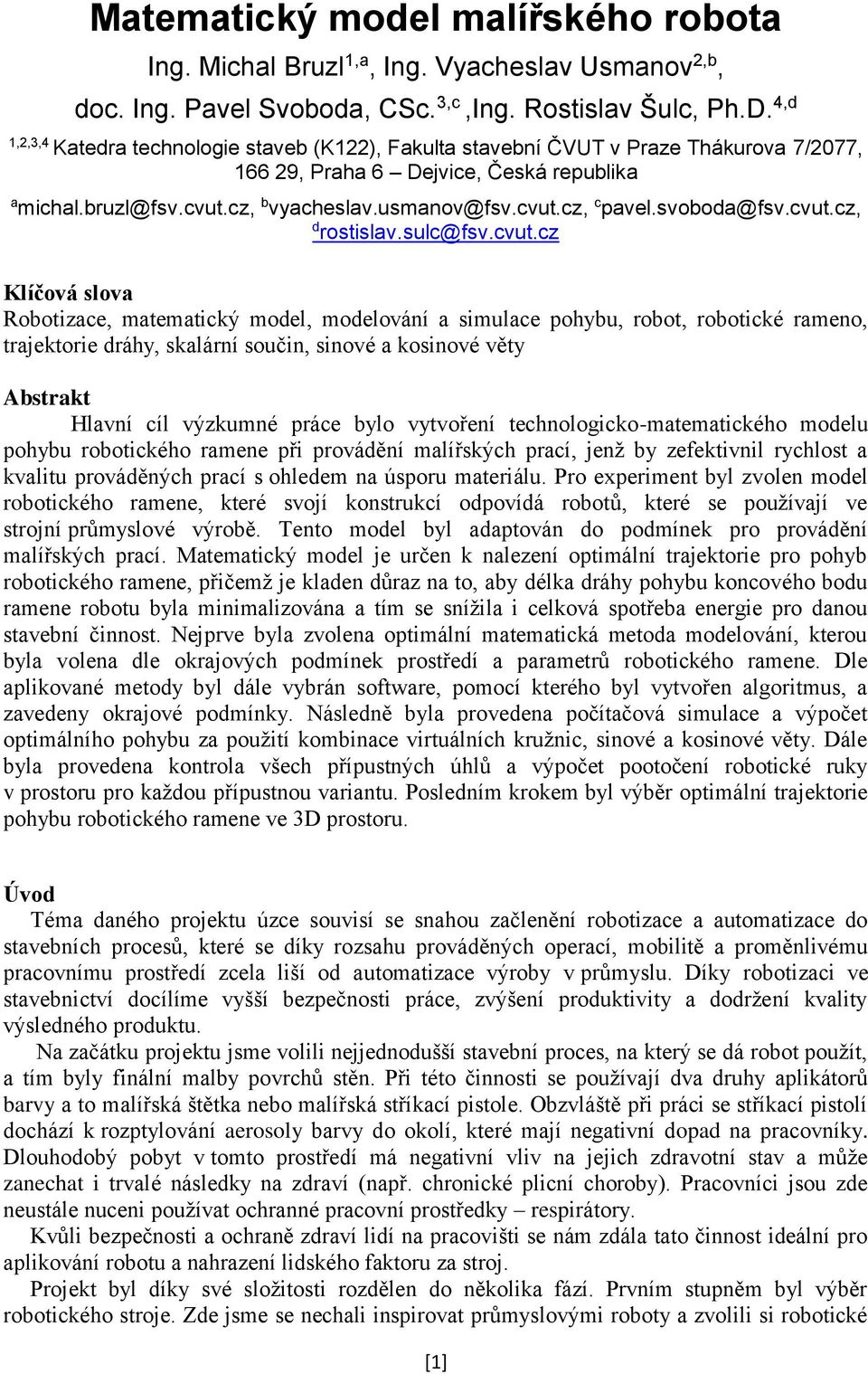

1 Matematický model malířského robota Ing. Michal Bruzl 1,a, Ing. Vyacheslav Usmanov 2,b, doc. Ing. Pavel Svoboda, CSc. 3,c,Ing. Rostislav Šulc, Ph.D. 4,d 1,2,3,4 Katedra technologie staveb (K122), Fakulta stavební ČVUT v Praze Thákurova 7/2077, , Praha 6 Dejvice, Česká republika a michal.bruzl@fsv.cvut.cz, b vyacheslav.usmanov@fsv.cvut.cz, c pavel.svoboda@fsv.cvut.cz, d rostislav.sulc@fsv.cvut.cz Klíčová slova Robotizace, matematický model, modelování a simulace pohybu, robot, robotické rameno, trajektorie dráhy, skalární součin, sinové a kosinové věty Abstrakt Hlavní cíl výzkumné práce bylo vytvoření technologicko-matematického modelu pohybu robotického ramene při provádění malířských prací, jenž by zefektivnil rychlost a kvalitu prováděných prací s ohledem na úsporu materiálu. Pro experiment byl zvolen model robotického ramene, které svojí konstrukcí odpovídá robotů, které se používají ve strojní průmyslové výrobě. Tento model byl adaptován do podmínek pro provádění malířských prací. Matematický model je určen k nalezení optimální trajektorie pro pohyb robotického ramene, přičemž je kladen důraz na to, aby délka dráhy pohybu koncového bodu ramene robotu byla minimalizována a tím se snížila i celková spotřeba energie pro danou stavební činnost. Nejprve byla zvolena optimální matematická metoda modelování, kterou byla volena dle okrajových podmínek prostředí a parametrů robotického ramene. Dle aplikované metody byl dále vybrán software, pomocí kterého byl vytvořen algoritmus, a zavedeny okrajové podmínky. Následně byla provedena počítačová simulace a výpočet optimálního pohybu za použití kombinace virtuálních kružnic, sinové a kosinové věty. Dále byla provedena kontrola všech přípustných úhlů a výpočet pootočení robotické ruky v prostoru pro každou přípustnou variantu. Posledním krokem byl výběr optimální trajektorie pohybu robotického ramene ve 3D prostoru. Úvod Téma daného projektu úzce souvisí se snahou začlenění robotizace a automatizace do stavebních procesů, které se díky rozsahu prováděných operací, mobilitě a proměnlivému pracovnímu prostředí zcela liší od automatizace výroby v průmyslu. Díky robotizaci ve stavebnictví docílíme vyšší bezpečnosti práce, zvýšení produktivity a dodržení kvality výsledného produktu. Na začátku projektu jsme volili nejjednodušší stavební proces, na který se dá robot použít, a tím byly finální malby povrchů stěn. Při této činnosti se používají dva druhy aplikátorů barvy a to malířská štětka nebo malířská stříkací pistole. Obzvláště při práci se stříkací pistolí dochází k rozptylování aerosoly barvy do okolí, které mají negativní dopad na pracovníky. Dlouhodobý pobyt v tomto prostředí má negativní vliv na jejich zdravotní stav a může zanechat i trvalé následky na zdraví (např. chronické plicní choroby). Pracovníci jsou zde neustále nuceni používat ochranné pracovní prostředky respirátory. Kvůli bezpečnosti a ochraně zdraví lidí na pracovišti se nám zdála tato činnost ideální pro aplikování robotu a nahrazení lidského faktoru za stroj. Projekt byl díky své složitosti rozdělen do několika fází. Prvním stupněm byl výběr robotického stroje. Zde jsme se nechali inspirovat průmyslovými roboty a zvolili si robotické [1]

2 šestiosé rameno, které umožňuje nejvíce variability pohybu v prostoru. Dalším stupněm byla simulace samotného pohybu, který musí splňovat určitá kritéria, jakými jsou: Úspora energie Plynulost pohybu Aproximace pohybu Vyhnutí se a vyřešení kolize Modelování a simulace pohybu Proces modelování a simulace stavebních procesů je možné shrnout do čtyř základních kroků, které se budou cyklicky opakovat pro každý technologický proces, viz Obrázek č. 1: modelování (použití matematických metod a algoritmů); implementace (použití programů nebo speciálních softwarů); simulace (použití výpočetní techniky); analýza a vyhodnocení výsledků (použití matematických metod vícekriteriálního rozhodnutí). Na Obrázku č. 2 je zobrazeno schéma postupu modelování, které názorně popisuje pořadí plnění dílčích cílů práce. Obrázek č. 1: Proces modelování a simulace stavebních procesů [5, upravený] [2]

3 Obrázek č. 2: Schéma postupu modelování Ještě před zahájením byly stanoveny dílčí cíle a zformulovány základní otázky ohledně počítačové simulace malířského robotu, které musejí být zodpovězeny během práce: volba a zdůvodnění použití simulačního softwaru; využití navržené matematické metody a popsaných zákonitostí modelování při simulaci ve speciálním softwaru; analýza a verifikace výsledků modelování a simulace; programování a tvorba simulačního prostředí. Na Obrázku č. 3 je zobrazeno schematické zobrazení robotické ruky, které názorně popisuje základní parametry robotu a předpokládané rozsahy pohybu ramen. [3]

4 Obrázek č. 3: Schematické zobrazení robotické ruky robotu Obrázek č. 4 zobrazuje zjednodušené blokové schéma optimalizačního algoritmu bez podrobných výpočtů a simulací. Na začátku budou nastaveny počáteční podmínky a vstupní parametry modelu: délky ramen robotické ruky; počáteční bod; koncový bod; omezující podmínky a přepážky pro pohyb; nastavení optimalizačních parametrů (váhy koeficientů). Další kroky reprezentují simulaci a výpočet optimálních pohybu pomocí virtuálních kružnic, kosinové a sinové věty. Matematická simulace se provede pro každý bod, ležící na virtuální kružnice R1 a R2 s konstantním krokem j = 1. Počet přípustných variant se zase zredukuje za podmínky shody délky středního ramena robotické ruky. Počet iterací se odhaduje na = Následně bude provedena kontrola přípustných úhlů a výpočet pootočení robotické ruky v prostoru pro každou přípustnou variantu. V posledním kroku je představen výsledek v tabulkovém formátu a výběr optimální trajektorie pohybu robotické ruky. [4]

5 Obrázek č. 4: Blokové schéma optimalizačního algoritmu [5]

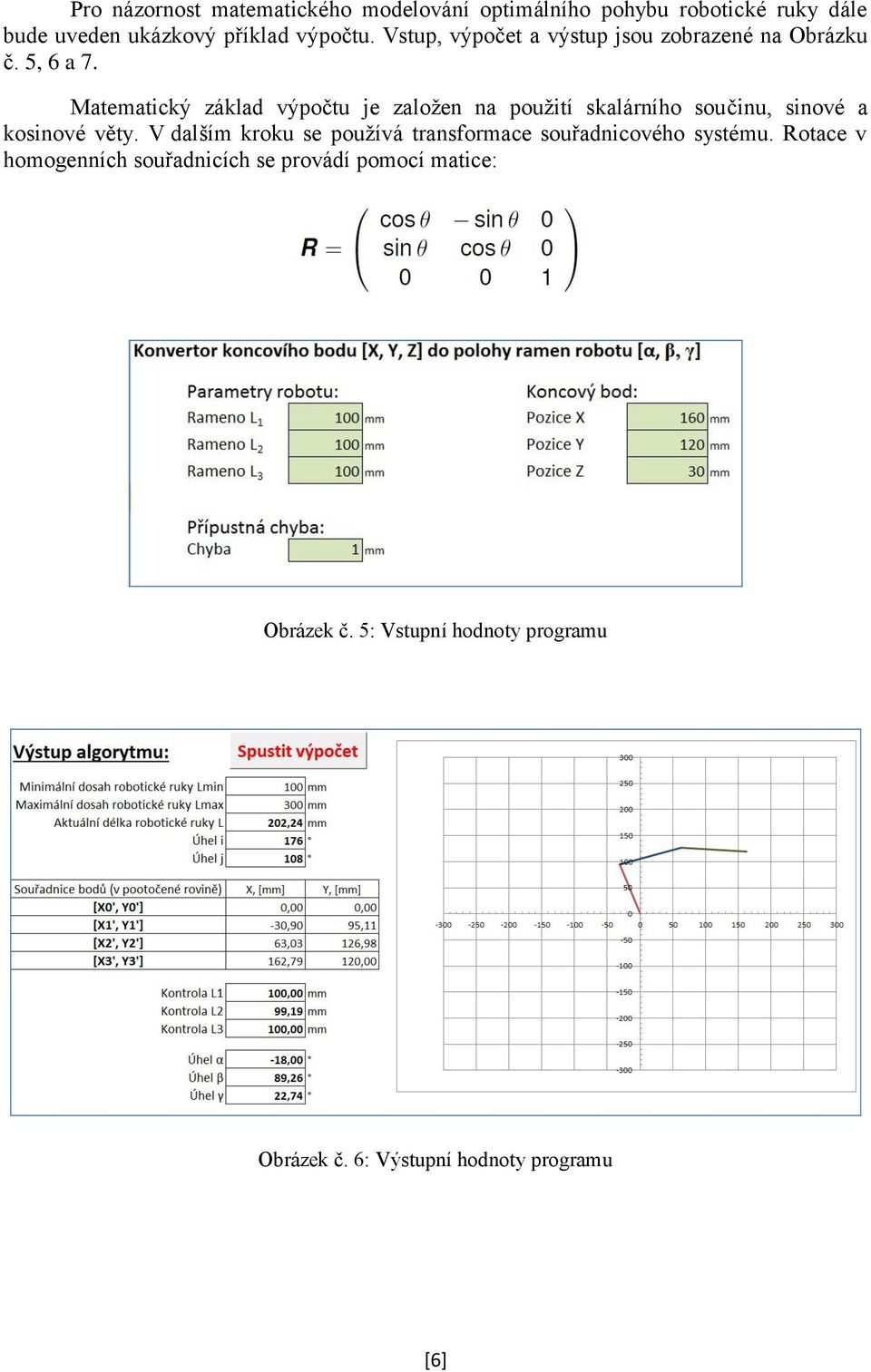

6 Pro názornost matematického modelování optimálního pohybu robotické ruky dále bude uveden ukázkový příklad výpočtu. Vstup, výpočet a výstup jsou zobrazené na Obrázku č. 5, 6 a 7. Matematický základ výpočtu je založen na použití skalárního součinu, sinové a kosinové věty. V dalším kroku se používá transformace souřadnicového systému. Rotace v homogenních souřadnicích se provádí pomocí matice: Obrázek č. 5: Vstupní hodnoty programu Obrázek č. 6: Výstupní hodnoty programu [6]

7 Obrázek č. 7: Výstupní tabulka přípustných bodů Optimální trajektorie pohybu robotické ruky se může vybírat dle následujících parametrů: minimální délka trajektorie pohybu koncového bodu; plynulost pohybu koncového bodu; minimální spotřeba energie. Na Obrázku č. 8 je vidět námi zvolená ideální trajektorie robotické ruky. Pohyb bude složen ze dvou fází. První fází bude pohyb horizontálně vzestupný, kde se rameno robota začne pohybovat zprava doleva vždy o vzdálenost a, než dojede na konec desky, kde se potom posune o míru b nahoru a bude pokračovat v pohybu zleva doprava opět po vzdálenostech a. Tímto pohybem bude robot stoupat postupně nahoru, než pokryje celou pracovní plochu a potom se přesune na druhou desku, kde bude opakovat pohyb, který ale bude horizontálně sestupný. Ve druhé fázi bude trajektorie pohybu vertikálně vzestupná a rameno se bude posouvat o vzdálenosti b směrem nahoru. Nahoře se posune o vzdálenost a doprava a bude pokračovat směrem dolů. Takto se pohyb bude opakovat na obou pracovních plochách. Tím, že bude trajektorie pohybu složena ze dvou fází, docílíme absolutního pokrytí obou pracovních ploch a nevzniknou nám nikde žádná hluchá místa. Důležitým aspektem bude volba malířského nástroje (stříkací pistole), která bude muset mít určitou šíři nástřiku. Malířský nástroj není hlavním tématem této práce a budeme se mu věnovat v další fázi výzkumu. [7]

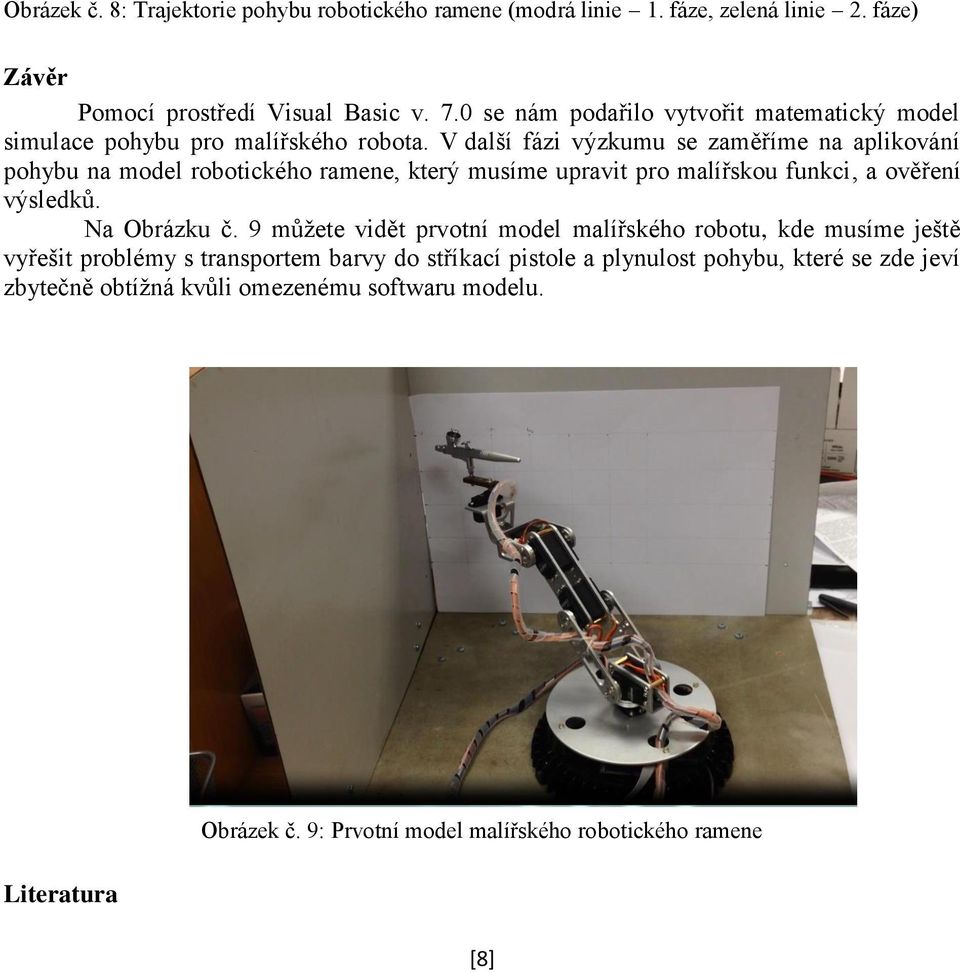

8 Obrázek č. 8: Trajektorie pohybu robotického ramene (modrá linie 1. fáze, zelená linie 2. fáze) Závěr Pomocí prostředí Visual Basic v. 7.0 se nám podařilo vytvořit matematický model simulace pohybu pro malířského robota. V další fázi výzkumu se zaměříme na aplikování pohybu na model robotického ramene, který musíme upravit pro malířskou funkci, a ověření výsledků. Na Obrázku č. 9 můžete vidět prvotní model malířského robotu, kde musíme ještě vyřešit problémy s transportem barvy do stříkací pistole a plynulost pohybu, které se zde jeví zbytečně obtížná kvůli omezenému softwaru modelu. Literatura Obrázek č. 9: Prvotní model malířského robotického ramene [8]

9 [1] SOKOLOWSKI, J.A., BANKS, C.M.: Modeling and simulation fundamentals. New Jersey: John Wiley & Sons, s. ISBN [2] KLVAŇA, J. Modelování 20: Operační výzkum. 3. vyd. 246 s. Praha: ČVUT, ISBN [3] SVÍTEK, M., BORKA, J., VLČEK M.: Modelování systémů a procesů. Praha: ČVUT v Praze, s. ISBN [4] NOSKIEVIČ, P.: Modelování a identifikace systémů. Ostrava: Montanex a.s. Ostrava, s. ISBN [5] STANĚK M. Aplikace průmyslových robotů v oblasti obrábění. Brno 2009 [9]
