POPIS STAVBY A VÝKONŮ - TW

Transkript

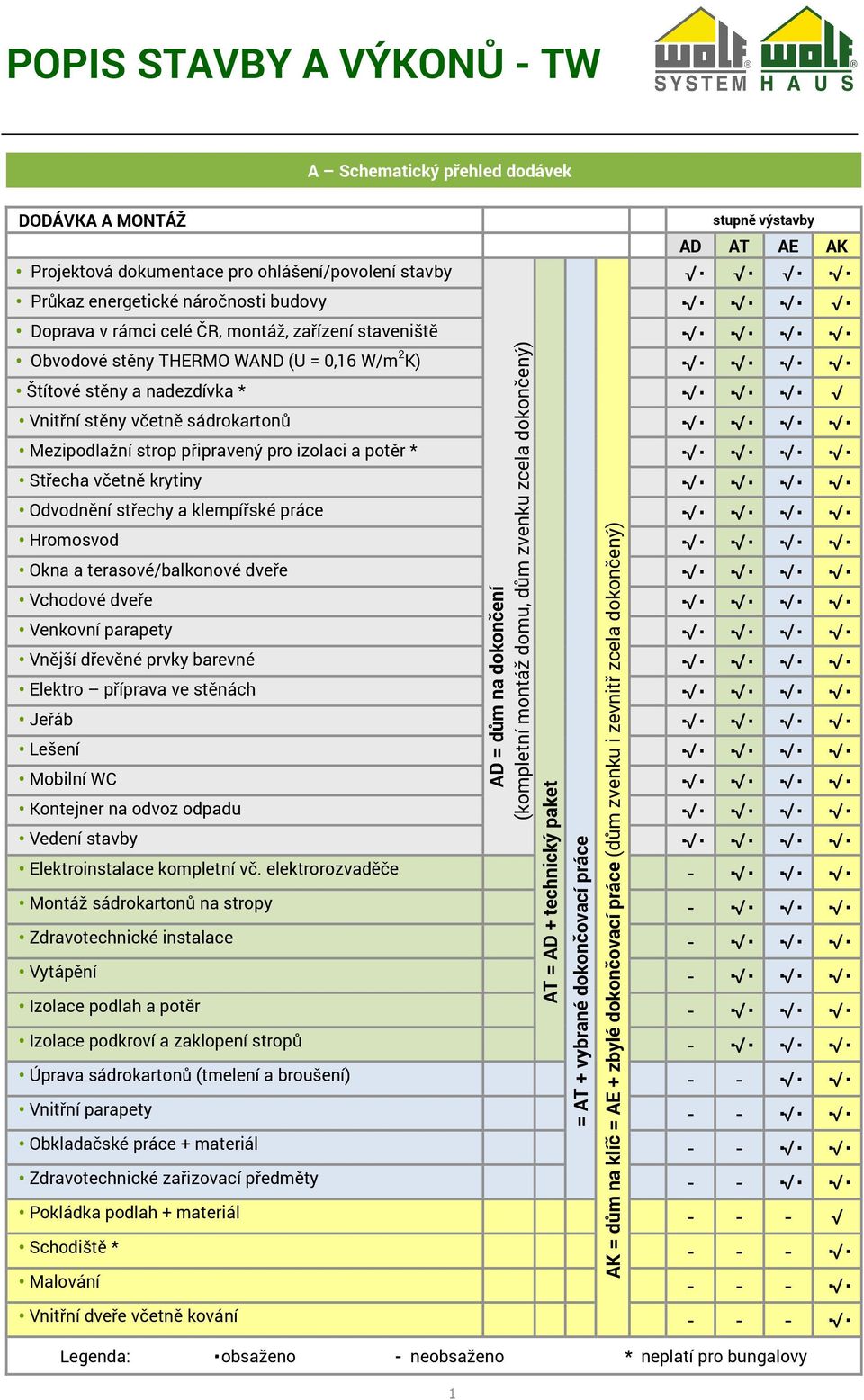

1 POPIS STVBY VÝONŮ - TW Schematický přehled dodávek DODÁV MONTÁŽ stupně výstavby D T E Projektová dokumentace pro ohlášení/povolení stavby Průkaz energetické náročnosti budovy Doprava v rámci celé ČR, montáž, zařízení staveniště Obvodové stěny THERMO WND (U = 0,16 W/m 2 ) D = dům na dokončení (kompletní montáž domu, dům zvenku zcela dokončený) Štítové stěny a nadezdívka * Vnitřní stěny včetně sádrokartonů Mezipodlažní strop připravený pro izolaci a potěr * Střecha včetně krytiny Odvodnění střechy a klempířské práce Hromosvod Okna a terasové/balkonové dveře Vchodové dveře Venkovní parapety Vnější dřevěné prvky barevné Elektro příprava ve stěnách Jeřáb Lešení Mobilní WC ontejner na odvoz odpadu Vedení stavby Elektroinstalace kompletní vč. elektrorozvaděče - Montáž sádrokartonů na stropy - Zdravotechnické instalace - Vytápění T = D + technický paket = T + vybrané dokončovací práce = dům na klíč = E + zbylé dokončovací práce (dům zvenku i zevnitř zcela dokončený) - Izolace podlah a potěr - Izolace podkroví a zaklopení stropů - Úprava sádrokartonů (tmelení a broušení) - - Vnitřní parapety - - Obkladačské práce + materiál - - Zdravotechnické zařizovací předměty - - Pokládka podlah + materiál Schodiště * Malování Vnitřní dveře včetně kování Legenda: obsaženo - neobsaženo * neplatí pro bungalovy 1

2 POPIS STVBY VÝONŮ - TW B Podrobný přehled dodávek Projektová dokumentace projektová dokumentace pro ohlášení stavby / stavební povolení 4 paré D T E Průkaz energetické náročnosti budovy (PENB) D T E PENB Hasicí přístroj a kouřový hlásič D T E hasicí přístroj kouřový hlásič Doprava, montáž a zařízení staveniště D T E doprava na místo stavby montáž dílů domu jeřáb lešení staveništní WC likvidace odpadu hrubý úklid stavby Obvodová stěna THERMO WND (tl. 271 mm) součinitel prostupu tepla U = 0,16 W/m², požární odolnost REI 60 (referenční hodnoty) Obvodová stěna má směrem zvenku dovnitř následující složení: D T E vrchní omítka STO 2 v bílé barvě se zrnitostí 2mm (bez dalšího krycího fasádního nátěru) cca. 2 mm armovací stěrka STO se síťovinou cca. 3 mm EPS Greywall 60 mm disperzní lepidlo 3 mm OSB deska 3E0 15 mm masivní rámová dřevěná konstrukce, 160 mm minerální izolace 160 mm parotěsná zábrana 0,2 mm OSB deska 3E0 15 mm sádrokartonová deska protipožární GF (REI 60) (v koupelně impregnovaná deska proti vlhkosti) 12,5 mm 2

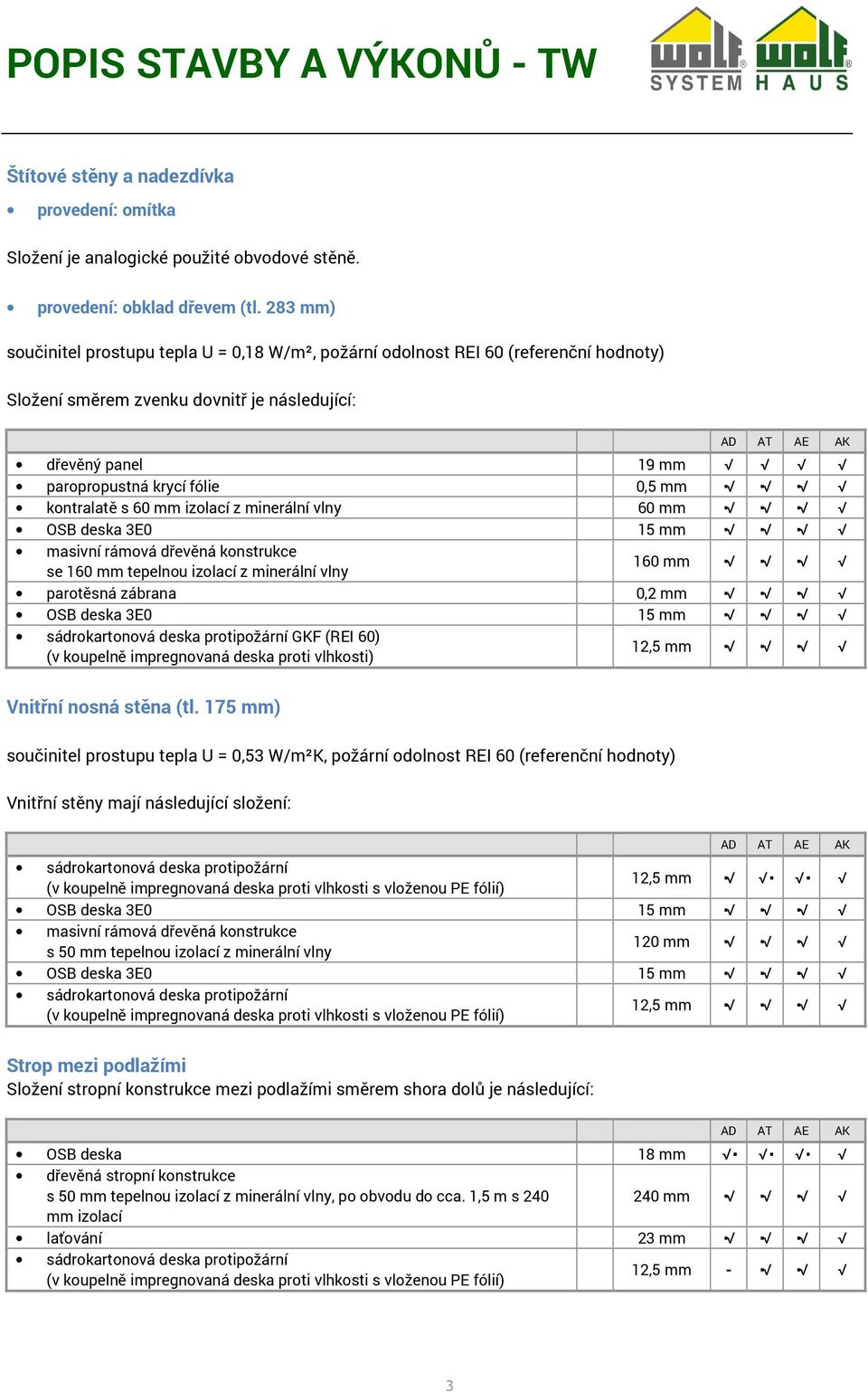

3 POPIS STVBY VÝONŮ - TW Štítové stěny a nadezdívka provedení: omítka Složení je analogické použité obvodové stěně. provedení: obklad dřevem (tl. 283 mm) součinitel prostupu tepla U = 0,18 W/m², požární odolnost REI 60 (referenční hodnoty) Složení směrem zvenku dovnitř je následující: D T E dřevěný panel 19 mm paropropustná krycí fólie 0,5 mm kontralatě s 60 mm izolací z minerální vlny 60 mm OSB deska 3E0 15 mm masivní rámová dřevěná konstrukce se 160 mm tepelnou izolací z minerální vlny 160 mm parotěsná zábrana 0,2 mm OSB deska 3E0 15 mm sádrokartonová deska protipožární GF (REI 60) (v koupelně impregnovaná deska proti vlhkosti) 12,5 mm Vnitřní nosná stěna (tl. 175 mm) součinitel prostupu tepla U = 0,53 W/m², požární odolnost REI 60 (referenční hodnoty) Vnitřní stěny mají následující složení: D T E sádrokartonová deska protipožární 12,5 mm (v koupelně impregnovaná deska proti vlhkosti s vloženou PE fólií) OSB deska 3E0 15 mm masivní rámová dřevěná konstrukce 120 mm s 50 mm tepelnou izolací z minerální vlny OSB deska 3E0 15 mm sádrokartonová deska protipožární 12,5 mm (v koupelně impregnovaná deska proti vlhkosti s vloženou PE fólií) Strop mezi podlažími Složení stropní konstrukce mezi podlažími směrem shora dolů je následující: D T E OSB deska 18 mm dřevěná stropní konstrukce s 50 mm tepelnou izolací z minerální vlny, po obvodu do cca. 1,5 m s mm mm izolací laťování 23 mm sádrokartonová deska protipožární (v koupelně impregnovaná deska proti vlhkosti s vloženou PE fólií) 12,5 mm - 3

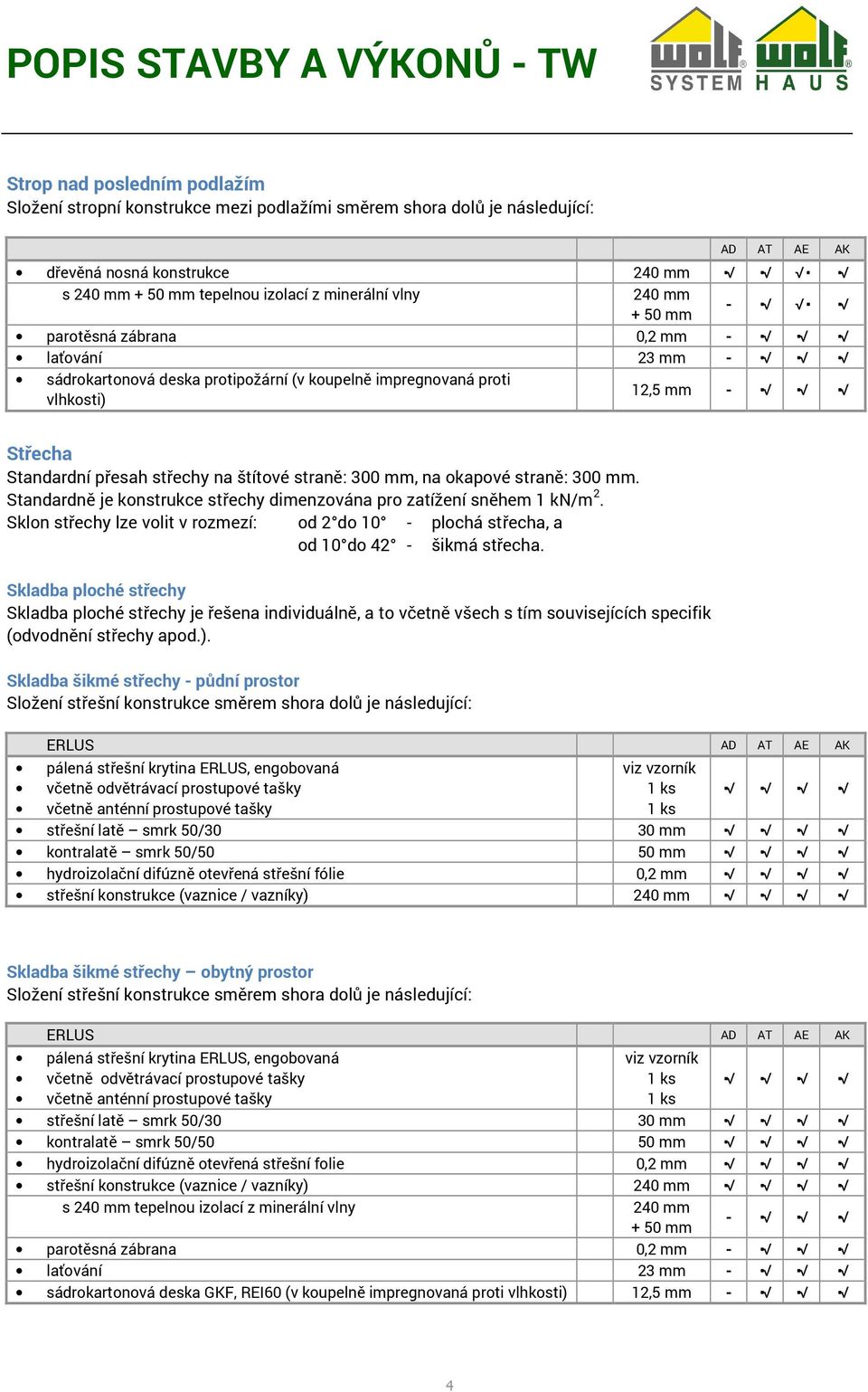

4 POPIS STVBY VÝONŮ - TW Strop nad posledním podlažím Složení stropní konstrukce mezi podlažími směrem shora dolů je následující: D T E dřevěná nosná konstrukce 240 mm s 240 mm + 50 mm tepelnou izolací z minerální vlny 240 mm + 50 mm - parotěsná zábrana 0,2 mm - laťování 23 mm - sádrokartonová deska protipožární (v koupelně impregnovaná proti vlhkosti) 12,5 mm - Střecha Standardní přesah střechy na štítové straně: 300 mm, na okapové straně: 300 mm. Standardně je konstrukce střechy dimenzována pro zatížení sněhem 1 kn/m 2. Sklon střechy lze volit v rozmezí: od 2 do 10 - plochá střecha, a od 10 do 42 - šikmá střecha. Skladba ploché střechy Skladba ploché střechy je řešena individuálně, a to včetně všech s tím souvisejících specifik (odvodnění střechy apod.). Skladba šikmé střechy - půdní prostor Složení střešní konstrukce směrem shora dolů je následující: ERLUS D T E pálená střešní krytina ERLUS, engobovaná včetně odvětrávací prostupové tašky včetně anténní prostupové tašky viz vzorník střešní latě smrk 50/30 30 mm kontralatě smrk 50/50 50 mm hydroizolační difúzně otevřená střešní fólie 0,2 mm střešní konstrukce (vaznice / vazníky) 240 mm Skladba šikmé střechy obytný prostor Složení střešní konstrukce směrem shora dolů je následující: ERLUS D T E pálená střešní krytina ERLUS, engobovaná včetně odvětrávací prostupové tašky včetně anténní prostupové tašky viz vzorník střešní latě smrk 50/30 30 mm kontralatě smrk 50/50 50 mm hydroizolační difúzně otevřená střešní folie 0,2 mm střešní konstrukce (vaznice / vazníky) 240 mm s 240 mm tepelnou izolací z minerální vlny 240 mm + 50 mm - parotěsná zábrana 0,2 mm - laťování 23 mm - sádrokartonová deska GF, REI60 (v koupelně impregnovaná proti vlhkosti) 12,5 mm - 4

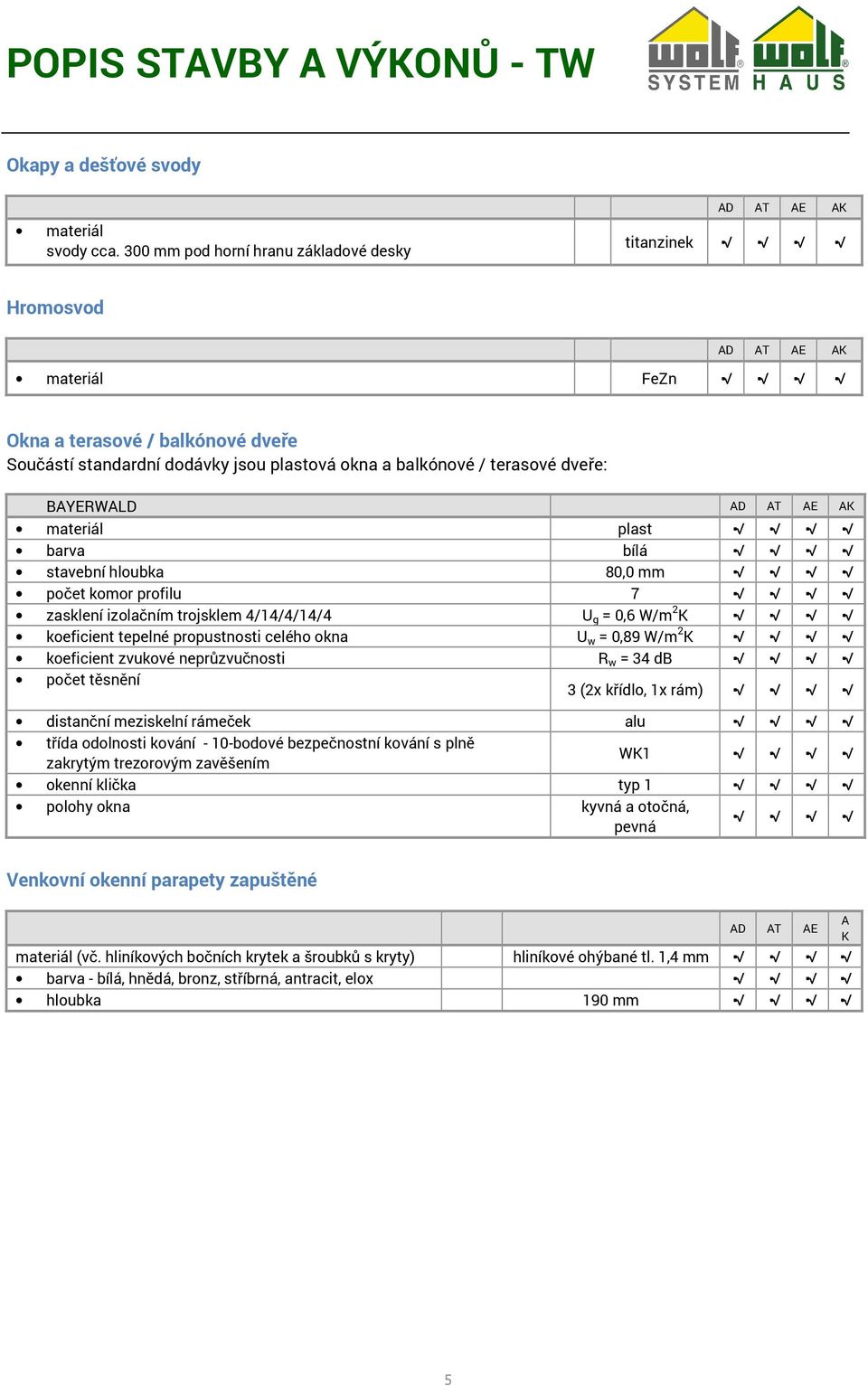

5 POPIS STVBY VÝONŮ - TW Okapy a dešťové svody materiál svody cca. 300 mm pod horní hranu základové desky D T E titanzinek Hromosvod D T E materiál FeZn Okna a terasové / balkónové dveře Součástí standardní dodávky jsou plastová okna a balkónové / terasové dveře: BYERWLD D T E materiál plast barva bílá stavební hloubka 80,0 mm počet komor profilu 7 zasklení izolačním trojsklem 4/14/4/14/4 U g = 0,6 W/m 2 koeficient tepelné propustnosti celého okna U w = 0,89 W/m 2 koeficient zvukové neprůzvučnosti R w = 34 db počet těsnění 3 (2x křídlo, 1x rám) distanční meziskelní rámeček alu třída odolnosti kování - 10-bodové bezpečnostní kování s plně W1 zakrytým trezorovým zavěšením okenní klička typ 1 polohy okna kyvná a otočná, pevná Venkovní okenní parapety zapuštěné D T E materiál (vč. hliníkových bočních krytek a šroubků s kryty) hliníkové ohýbané tl. 1,4 mm barva - bílá, hnědá, bronz, stříbrná, antracit, elox hloubka 190 mm 5

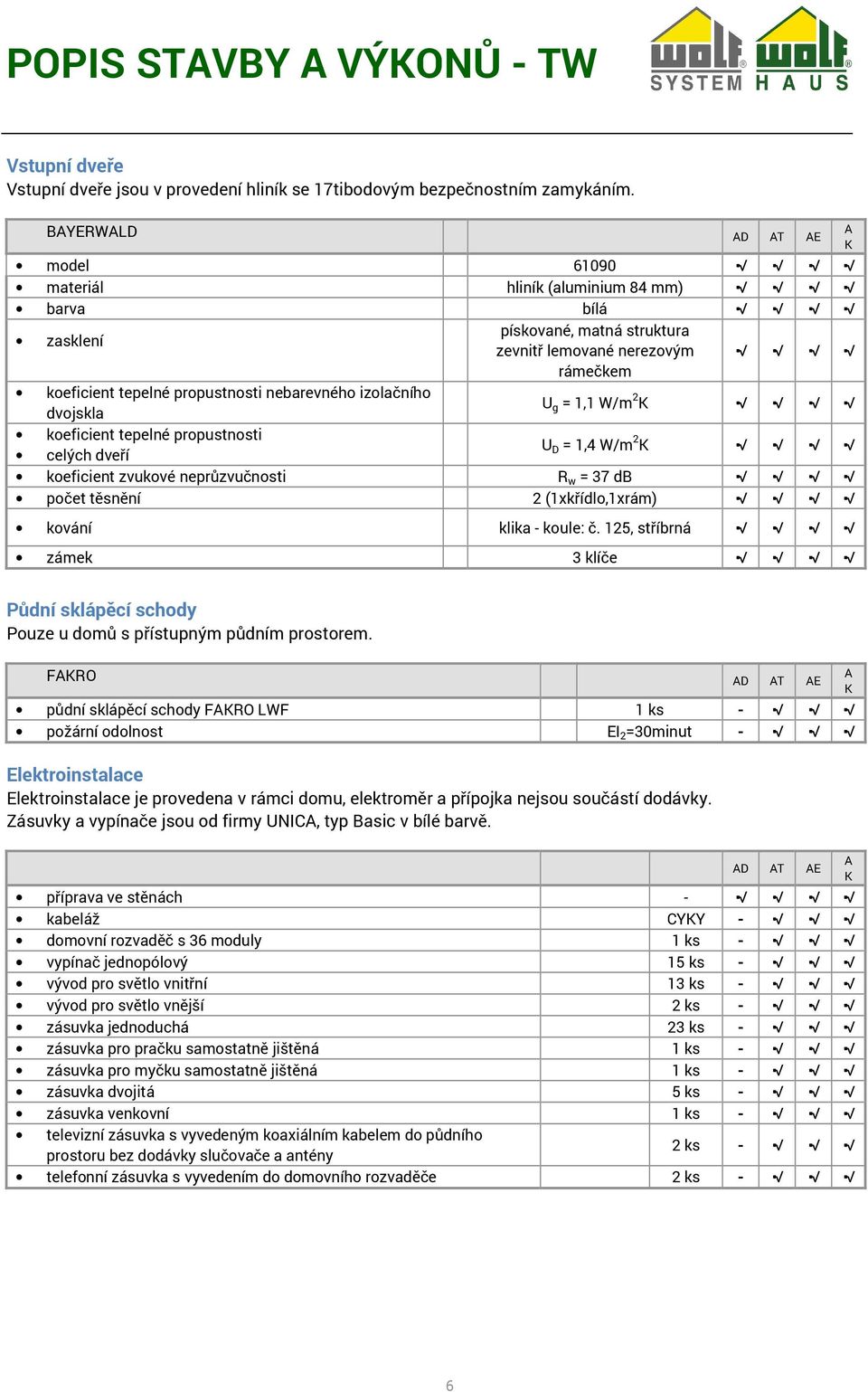

6 POPIS STVBY VÝONŮ - TW Vstupní dveře Vstupní dveře jsou v provedení hliník se 17tibodovým bezpečnostním zamykáním. BYERWLD D T E model materiál hliník (aluminium 84 mm) barva bílá pískované, matná struktura zasklení zevnitř lemované nerezovým rámečkem koeficient tepelné propustnosti nebarevného izolačního U dvojskla g = 1,1 W/m 2 koeficient tepelné propustnosti U celých dveří D = 1,4 W/m 2 koeficient zvukové neprůzvučnosti R w = 37 db počet těsnění 2 (1xkřídlo,1xrám) kování klika - koule: č. 125, stříbrná zámek 3 klíče Půdní sklápěcí schody Pouze u domů s přístupným půdním prostorem. FRO D T E půdní sklápěcí schody FRO LWF - požární odolnost EI 2 =30minut - Elektroinstalace Elektroinstalace je provedena v rámci domu, elektroměr a přípojka nejsou součástí dodávky. Zásuvky a vypínače jsou od firmy UNIC, typ Basic v bílé barvě. D T E příprava ve stěnách - kabeláž CYY - domovní rozvaděč s 36 moduly - vypínač jednopólový 15 ks - vývod pro světlo vnitřní 13 ks - vývod pro světlo vnější - zásuvka jednoduchá 23 ks - zásuvka pro pračku samostatně jištěná - zásuvka pro myčku samostatně jištěná - zásuvka dvojitá 5 ks - zásuvka venkovní - televizní zásuvka s vyvedeným koaxiálním kabelem do půdního prostoru bez dodávky slučovače a antény - telefonní zásuvka s vyvedením do domovního rozvaděče - 6

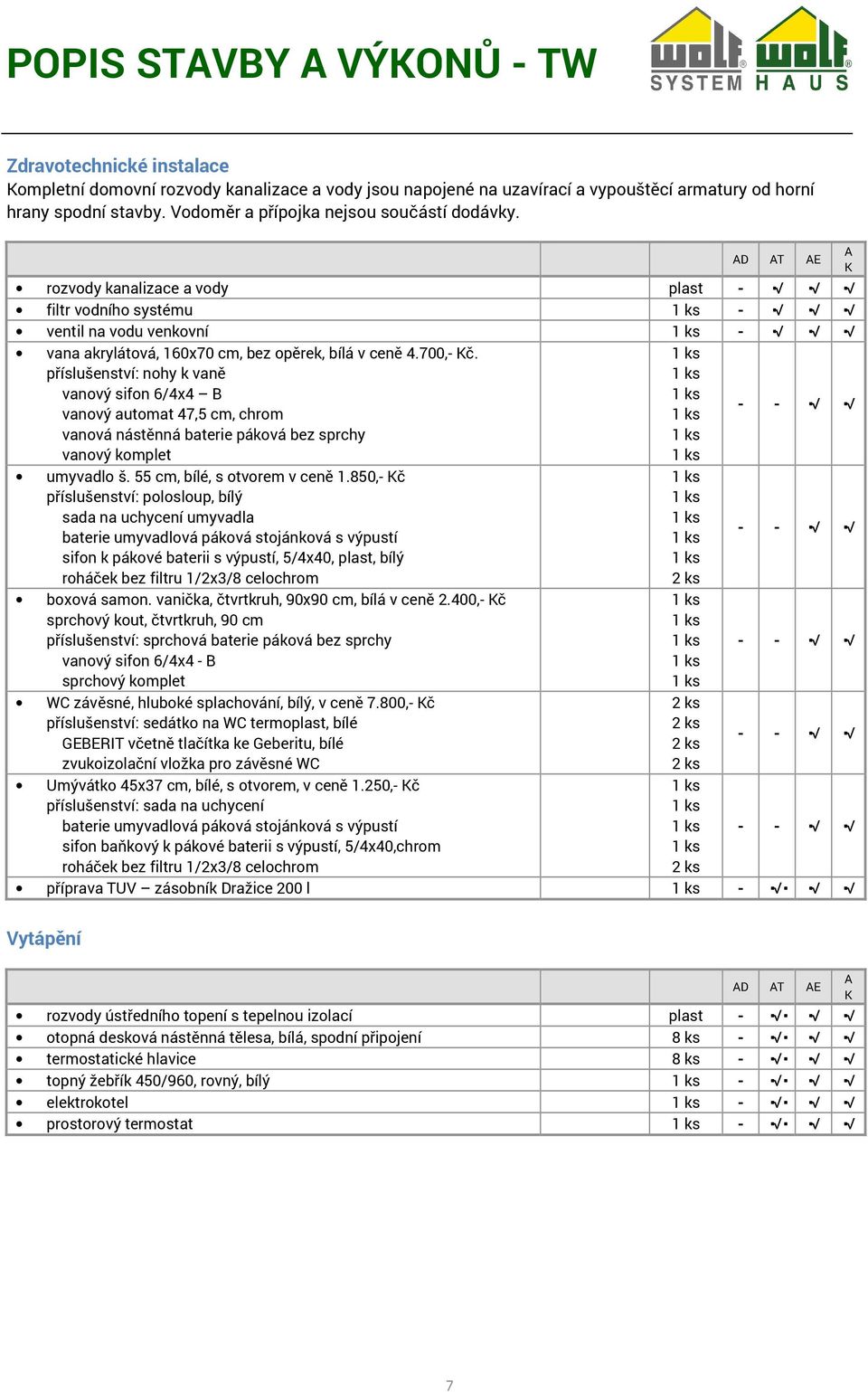

7 POPIS STVBY VÝONŮ - TW Zdravotechnické instalace ompletní domovní rozvody kanalizace a vody jsou napojené na uzavírací a vypouštěcí armatury od horní hrany spodní stavby. Vodoměr a přípojka nejsou součástí dodávky. D T E rozvody kanalizace a vody plast - filtr vodního systému - ventil na vodu venkovní - vana akrylátová, 160x70 cm, bez opěrek, bílá v ceně 4.700,- č. příslušenství: nohy k vaně vanový sifon 6/4x4 B vanový automat 47,5 cm, chrom vanová nástěnná baterie páková bez sprchy vanový komplet umyvadlo š. 55 cm, bílé, s otvorem v ceně 1.850,- č příslušenství: polosloup, bílý sada na uchycení umyvadla baterie umyvadlová páková stojánková s výpustí sifon k pákové baterii s výpustí, 5/4x40, plast, bílý roháček bez filtru 1/2x3/8 celochrom boxová samon. vanička, čtvrtkruh, 90x90 cm, bílá v ceně 2.400,- č sprchový kout, čtvrtkruh, 90 cm příslušenství: sprchová baterie páková bez sprchy vanový sifon 6/4x4 - B sprchový komplet WC závěsné, hluboké splachování, bílý, v ceně 7.800,- č příslušenství: sedátko na WC termoplast, bílé GEBERIT včetně tlačítka ke Geberitu, bílé zvukoizolační vložka pro závěsné WC Umývátko 45x37 cm, bílé, s otvorem, v ceně 1.250,- č příslušenství: sada na uchycení baterie umyvadlová páková stojánková s výpustí sifon baňkový k pákové baterii s výpustí, 5/4x40,chrom roháček bez filtru 1/2x3/8 celochrom příprava TUV zásobník Dražice 200 l - Vytápění D T E rozvody ústředního topení s tepelnou izolací plast - otopná desková nástěnná tělesa, bílá, spodní připojení 8 ks - termostatické hlavice 8 ks - topný žebřík 450/960, rovný, bílý - elektrokotel - prostorový termostat - 7

8 POPIS STVBY VÝONŮ - TW Podlahy Skladba hrubé podlahy v přízemí Složení podlahy směrem zdola nahoru je následující: D T E tepelná izolace - podlahový polystyren 100 mm - obvodové izolační pásky, separační fólie 0,2 mm - cementový potěr 50 mm - Skladba hrubé podlahy v podkroví (strop v přízemí) Složení podlahy směrem zdola nahoru je následující: D T E tepelná a zvuková izolace - podlahový polystyren 90 mm - obvodové izolační pásky, separační fólie 0,2 mm - cementový potěr 50 mm - Povrchy podlah a obklady stěn D T E plovoucí podlahy / koberce v obývacím pokoji, kuchyni, pokojích a na chodbě v 2.NP v ceně 380 č/m dlažba (pokládka na střih) v zádveří a technické místnosti se soklem, v ceně 300 č/m 2 v koupelně a WC bez soklu sokl (výška 8 cm) v ceně 110 č/bm - - obklady v koupelně do výše 2 m, v ceně 300 č/m ve WC do výše 1,5 m přechodové lišty v ceně 200 č/bm - - Úprava sádrokartonů (tmelení a broušení) stěny a stropy tmelení a následné přebroušení stupeň jakosti Q2 dle nauf / Rigips D T E - - Vnitřní okenní parapety D T E materiál plast - - barva dle vzorníku - - hloubka 100,0 mm - - 8

9 POPIS STVBY VÝONŮ - TW Schodiště (jen u patrových domů) D T E materiál spárovka parketová s jádrem buk Rustikal typ půllomené, sedlové, bez podstupnic povrchová úprava lakováno zábradlí, madlo po vnitřní straně typ dle vzorníku Malování D T E stěny a stropy bílá barva Vnitřní dveře D T E provedení s polodrážkou, v ceně 4.500,- č včetně obložk. zárubně plné, jednokřídlé materiál fólie šířka výška 60, 70, 80, 90 cm 197 cm barva (dekor fólie) dle vzorníku obložková zárubeň Normal kování dle výběru v ceně do 380,- č zámek dózický Všechny uvedené ceny jsou ceny včetně 15% DPH. 9

10 POPIS STVBY VÝONŮ - TW C Ostatní Dodávka Dodávka a montáž domu je standardně včetně základové desky. Ceny a další podmínky se řídí platnou Smlouvou o dílo. Veškeré změny musí být mezi objednatelem a firmou WOLF SYSTEM spol. s r.o. oboustranně písemně odsouhlaseny a podepsány. Záruky D T E na statiku stavby WOLF SYSTEM 30 let na provedení díla 36 měsíců na použité materiály a vybavení dle záruky výrobce Ostatní ujednání Veškerá stavební dokumentace zůstává vlastnictvím firmy WOLF SYSTEM spol. s r.o., předávání této dokumentace třetí osobě je nepřípustné. Změny provedené v rozsahu dodávky budou promítnuty do ceny díla. Firma WOLF SYSTEM spol. s r.o. si vyhrazuje právo na změny v rámci technického vývoje týkající se konstrukce a použitých materiálů a změny materiálů v důsledku vyřazení ze sortimentu. 10
