1 ÚVOD Uèebnice CADKONu-K CADKON je nadstavba AutoCADu zamìøená na kreslení stavebních a profesních výkresù s možností vytváøení prostorových fotorealistických modelù staveb. CADKON je svojí rozsáhlou nabídkou modulù vhodný jak pro architekty a stavební projektanty, tak i pro statiky a projektanty profesí technických zaøízení budov. Modulární èlenìní CADKONu: CADKON-K tvorba a návrh stavebních konstrukcí, základní modul pro projektanty a architekty CADKON-A knihovna pøedmìtù vnitøního a vnìjšího vybavení objektù urèená pro projektanty a architekty; podpora pro vizualizace CADKON-H tvorba døevìných konstrukcí, zejména støešních krovù CADKON-M materiálové vyhodnocení prostorových konstrukcí vytvoøených v modulu K CADKON-B kreslení výztuže železobetonových konstrukcí, pracuje ve 2D CADKON-S kreslení ocelových konstrukcí, pracuje ve 2D Následující uèebnice je urèena zejména pro zaèínající uživatele CADKONu-K, tzn. stavební projektanty a architekty. Na pøíkladu kreslení jednoduchého objektu - rodinného domku - jsou pøedvedeny nejpoužívanìjší funkce CADKONu a postupy, jak je využívat. Pøípadné další informace o cadkonovských funkcích naleznete i v uživatelské pøíruèce nebo v radì CADKONu. Zaèínáme s CADKONem Nastavení prostøedí Základní model První podlaží Suterén Podkroví Výkresová dokumentace Studie Provádìcí projekt Snažili jsme se, aby tato uèebnice byla pøístupná i pro uživatele bez vìtších pøedchozích znalostí práce s AutoCADem. Pøesto však doporuèujeme, abyste se pro praktické používání CADKONu se základy AutoCADu seznámili. Totéž se týká i základních znalostí prostøedí Windows 95/NT. Cvièení uvedené v této uèebnici je souèástí školícího kursu CADKONu-K, který je možné absolvovat v uèebnì AB Studia. Poznámka Vzorový soubor s pøíkladem vytvoøeným podle této uèebnice naleznete ve Vaší instalaci nebo na instalaèním CD-ROM CADKONu v podadresáøi \Samples. Jedná o soubor Pøíklad.dwg resp. Pøíklad-M.dwg, kde jsou navíc hmotové køivky pro vyhodnocení materiálù pomocí modulu CADKON-M. Poznámka Tato uèebnice byla napsána pro verzi CADKONu 2000 (stav leden 2000). Proto pokud nemáte tuto verzi, mùže se stát, že bìhem práce s uèebnicí narazíte na odchylky chování funkcí CADKONu od jejich popisu v této uèebnici. Máte-li starší verzi, doporuèujeme, abyste si u Vašeho prodejce obstarali upgrade CADKONu. 1

2 ÚVOD Typografické konvence Pro Vaši orientaci kniha používá jednotné znaèení klíèových pojmù, funkcí, které mají specifické termíny odlišit od základního textu. VELKÁ PÍSMENA neproporcionální písmo kurzíva tuèné písmo Jména pøíkazù AutoCADu a funkcí CADKONu, jak je lze zadat na pøíkazové øádce Texty objevující se na pøíkazové øádce, resp. v textovém oknì (vyvolaném funkèní klávesou F2) Názvy souborù a adresáøù Údaje zadávané uživatelem, dùležité informace Poznámky - obecné informace, doplòující základní text Tipy - další informace o jiných pracovních postupech apod. Upozornìní - dùležité informace, upozoròující na rùzná úskalí v dané fázi práce Názvosloví Použité názvosloví a obrázky odpovídají AutoCADu 2000 èeské verze. Kliknutí, výbìr zmáèknutí a poté rychlé puštìní levého tlaèítka myši. Šipka kurzoru musí být pøedtím již umístìna na nìjakém objektu. Poklepání, dvojstisk dvojité kliknutí, zmáèknutí levého tlaèítka myši dvakrát rychle za sebou. Dialogový panel (též "dialog" èi "panel") je okno pro zadání parametrù dané funkce Tlaèítko Zatržítko Pole (vymezeno rámeèkem s názvem) Pøepínaè Roletka, rozbalovací seznam Editaèní pole Konvence tlaèítek v dialogových panelech: Výška < znaménko menší než" (<) poukazuje na možnost zadání parametru z výkresu Parametry... tøi teèky ( ) - po stisknutí se vyvolá vnoøený dialogový panel 2

3 ZAÈÍNÁME... Zaèínáme s CADKONem Zpùsob práce s CADKONem V CADKONu je standardnì nejdøíve vytváøen tzv. základní model - v zásadì vynášíme pùdorysy objektu, a souèasnì kontrolujeme i výškové (3D) parametry modelu. Postupujeme pøitom po jednotlivých podlažích, kreslením jednotlivých konstrukcí (stìn, schodiš, trámù, desek ) podobnì, jako kdybychom objekt skuteènì stavìli. Pùdorysné (2D) zobrazení základního modelu se následnì zpracuje (okótováním, vyšrafováním, doplnìním popisù apod.) až do finální podoby výkresové dokumentace. Model je pøitom využíván k vynesení øezù a pohledù, ke ètení 3D informací (napøíklad pøi kótování otvorù), ale i k celkové orientaci v projektu. Základní model je rovnìž možné dále zpracovat a využít pro prezentaci - zobrazení perspektivních pohledù, detailù v axonometrii apod. a to jak v èárové podobì, tak s využitím stínování a pøiøazení reálných povrchù (vizualizace). Celý model objektu vèetnì z nìho odvozených výkresù je standardnì vytváøen v jednom souboru formátu.dwg. 3

4 ZAÈÍNÁME... Dílce Jednotlivé souèásti modelu i pùdorysu jsou vykresleny z elementárních objektù AutoCADu (entit): 3D ploch, úseèek apod. Díky vnitøní vazbì CADKONu jsou však zároveò tyto elementární objekty seskupeny do vìtších celkù - tzv. Dílcù. Jako jeden dílec je pøitom možné chápat to, co CADKON vytvoøí v jednom kroku - napø. jeden stìnový segment, jeden okenní rám, støecha, schodištì atd. Základní nastavení V této kapitole se seznámíte s pracovním prostøedím CADKONu a jakým zpùsobem zadávat pøíkazy. Dále se dozvíte, jak zaèít a ukonèit program, jak otevøít a uložit Váš výkres. Rovnìž provedete nastavení dùležitá pro práci, jako je napøíklad mìøítko výkresu, zpùsob práce (dvou nebo tøídimenzionální kreslení) a styl písma. Spuštìní CADKONu Pro spuštìní CADKONu proveïte: 1 Na pracovní ploše poklepejte na ikonu CADKON 2000, nebo na ni kliknìte, tak aby se zvýraznila a zadejte Enter. Otevøe se okno AutoCADu, které obsahuje rovnìž pracovní nástroje CADKONu a dialogový panel Pøi startu. 2 Pokud zaèínáte nový výkres, použijte v tomto dialogovém panelu vždy volbu Použít šablonu a v seznamu Vyberte šablonu" poklepejte na soubor Cadkon.dwt. Pracovní prostøedí Pracovní plocha a ovládací prvky jsou podobné všem standardním programùm pracujícím pod systémem Windows. Pro práci s CADKONem je vhodné používat velikost pracovní plochy alespoò 1024x768 bodù. 4

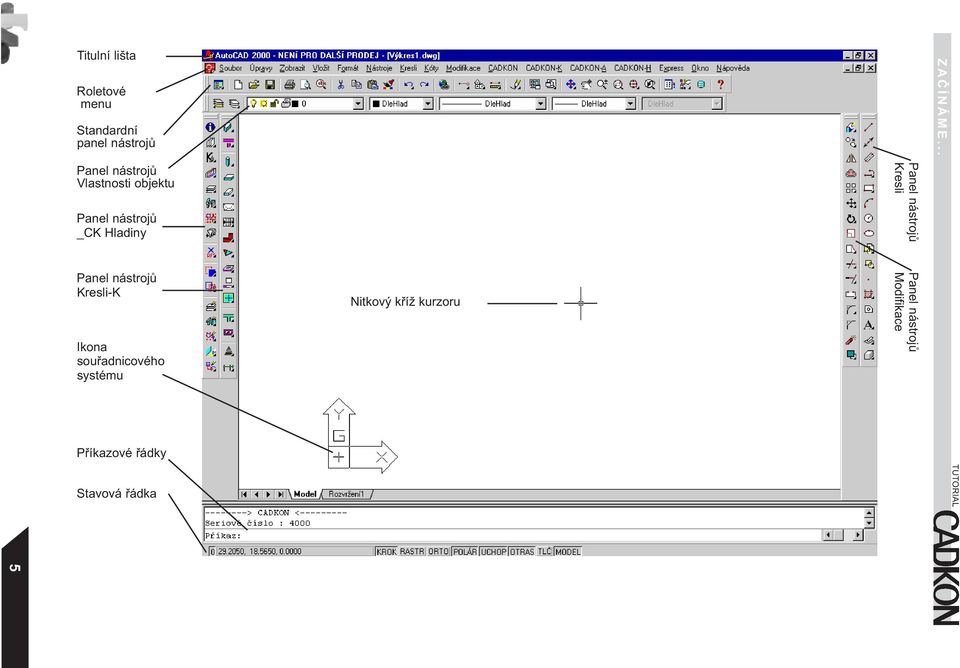

5 Titulní lišta Roletové menu Standardní panel nástrojù ZAÈÍNÁME... Panel nástrojù Vlastnosti objektu Panel nástrojù _CK Hladiny Panel nástrojù Kresli Panel nástrojù Kresli-K Ikona souøadnicového systému Nitkový køíž kurzoru Panel nástrojù Modifikace Pøíkazové øádky Stavová øádka 5

6 ZAÈÍNÁME... Význam tlaèítek myši Jako ukazovací zaøízení se používá myš (dvou èi tøí-tlaèítková, nejlépe pak "s koleèkem") nebo puk digitizéru (ètyø i více tlaèítkový tablet). Levé tlaèítko myši je používáno jako výbìrové. Pravé tlaèítko je používáno T1-01 pro vyvolání kontextového menu (místní nabídky). Prostøední tlaèítko, resp. koleèko, slouží pro posunutí pohledu nebo pro Zoom. Volání funkcí CADKONu Funkce je možné vyvolat nìkolika zpùsoby: Výbìrem z roletového menu. Po kliknutí na nìkterou z položek se nabídka rozvine a kliknutím na požadovanou funkci se tato spustí. V roletovém menu je obsažena pøevážná vìtšina funkcí. Kliknutím na ikonu v pøíslušném panelu nástrojù. Panely nástrojù nejsou standardnì zapnuty všechny, ale pouze ty nejpoužívanìjší. Ovládání viditelnosti nástrojových panelù je možné z dialogu Panely nástrojù, který se vyvolá pøíkazem AutoCADu NPANEL. 6

7 ZAÈÍNÁME... Poznámka Pohotovìjší vyvolání nástrojových panelù je kliknutím pravým tlaèítkem na nìkterý již viditelný nástrojový panel a výbìrem panelu v zobrazené nabídce. Nabídnuty jsou vždy panely z pøíslušného menu (napøíklad po kliknutí pravým tlaèítkem na nástrojový panel Kresli-K se zobrazí nástrojové panely CADKONu-K). Pøi kliknutí pravým tlaèítkem do prázdného místa kolem pracovní plochy se nabídne k výbìru seznam všech naètených menu, ze kterých je možné nástrojové panely zapnout. Nìkteré ikony mají vpravo dole malý èerný trojúhelníèek, což znaèí, že obsahují další vnoøený panel nástrojù. Pokud podržíte stlaèené výbìrové tlaèítko na takové ikonì, objeví se tento vnoøený panel. Držte dál levé tlaèítko myši stlaèené a pøesuòte kurzor na požadovanou ikonu. Uvolnìním tlaèítka se pak spustí pøíslušný pøíkaz. Ikony ukrývající tyto vnoøené panely se mohou buïto mìnit podle naposledy použitého pøíkazu (vìtšina pøípadù, napøíklad v nástrojovém panelu Kresli, Modifikace, ), nebo zùstávají nemìnné (napø. v panelu _CK Hladiny). Zmìna ikon mùže zpoèátku znesnadòovat orientaci v menu. Na druhou stranu je tu výhoda v tom, že naposledy použitý pøíkaz je ihned k dispozici, bez nutnosti znovu rozbalovat vnoøený panel nástrojù. Zadáním pøíkazu do pøíkazové øádky. Název pøíkazu se napíše do pøíkazové øádky a odešle stisknutím klávesy Enter. V CADKONu se s využitím tohoto zpùsobu zadávání pøíliš nepoèítá. Používá se spíše pro nìkteré ménì èasto používané pøíkazy AutoCADu a speciální funkce. Zadáním vlastního názvu funkce CADKON umožòuje pro vìtšinu funkcí nadefinovat vlastní název (viz Tip v kapitole STUDIE/Vložení zaøizovacích pøedmìtù). Pro vyvolání funkce napíšeme pøíslušnou zkratku a odešleme stisknutím Enter, podobnì jako u pøedchozího zpùsobu. Pomocí klávesové zkratky Klávesová zkratka je jistá kombinace kláves (jedné a více, vèetnì tlaèítek myši), pøi jejichž stisknutí se pøímo vyvolá urèitá funkce nebo pøíkaz (bez použití Enter). Tento nejrychlejší zpùsob se používá pro nìkteré standardní a nejèastìji používané pøíkazy, jako napøíklad zkratka Ctrl+S pro pøíkaz ULOŽ. Pro vytváøení vlastních zkratek je již tøeba hlubší znalosti struktury souborù menu nebo použít speciální software. Výbìrem již nakresleného dílce CADKONu a zadáním pøíkazu CC. Tuto variantu je možné použít pro spuštìní urèitých kreslících nebo editaèních funkcí CADKONu. V pøípadì, že ve výkresu je již daný typ dílce nakreslen, kliknìte na jeho èást (napøíklad segment nosné stìny), tak aby se vysvítily uzly (gripy) tohoto prvku, pak na pøíkazovou øádku vypište CC a stisknìte Enter. Vyvolána bude funkce na kreslení pøíslušného dílce (daného typu stìny). Výbìrem pøíkazu z tabletového menu. V této publikaci není popisováno. Výbìrem pøíkazu pomocí CKKLIKu. V této publikaci není používáno. 7

8 ZAÈÍNÁME... Nastavení mìøítka a jednotek výkresu Na poèátku práce na novém projektu nastavíme nejdøíve nejdùležitìjší parametry pro kreslení. 1 Ve Standardním nástrojovém panelu kliknìte na ikonu Nastavení globálních promìnných CADKONu. Vyvolá se dialogový panel. 2 Všimnìte si nastavení v poli Zobrazení. 2D+3D znamená, že se souèasnì s vytváøením stavebního pùdorysu bude vytváøet i prostorový model objektu. 3 V poli Kreslící jednotky kliknìte na položku MM (milimetry). Nastavení jednotek je dùležité provést pøedtím než zaènete cokoliv kreslit, protože dodateèná zmìna jednotek již není možná. 4 V poli Mìøítko je nastaveno pøedpokládané mìøítko vykreslení (1:50). Tato hodnota má význam pro velikost popisù a mìøítek èar a je možné ji dodateènì mìnit. 5 Provedená nastavení potvrïte kliknutím na OK Poznámka Budete-li èastìji zpracovávat rùzné geografické podklady a zamìøení, je vhodnìjší používat i v CADKONu jednotky metry. Vyhnete se tak nepøehledným vícemístným èíslùm a tím vzniku nepøesností. Pøi používání milimetrù, které jsou spíše brány jako standard pro stavební výkresy, zase uniknete konfliktu s desetinnou teèkou resp. èárkou na èeské numerické klávesnici. Nastavení jednotek nemá vliv na jednotky kótování. Ty je možné nastavit zcela nezávisle (viz PROJEKT/Kótování) napøíklad na v Nìmecku používanou kombinaci cm-m. 8

9 ZAÈÍNÁME... Nastavení stylu textù Pro vzhled textù, které budou souèástí výkresu, napø. popis místností, popis dveøí, kóty,, je dobré si pøedem nastavit styl (tzv. styl písma èi styl textu), který bude vyhovovat Vašim požadavkùm (požadavkùm normy). Mùžeme to provést napø. následující úpravou základního stylu STANDARD: 1 V nabídce roletového menu Formát kliknìte na položku Písmo. Tip 2 V dialogovém panelu kliknìte na roletku Název písma a po jejím rozbalení vyberte ze seznamu fontù soubor simplex.shx. 3 Nastavte Faktor šíøky na hodnotu 0.8. Faktor šíøky má vliv na pomìr mezi výškou a šíøkou písma. Faktor šíøky menší než jedna písmo zhuš uje, faktor šíøky vìtší než jedna písmo roztahuje. Zmìnu provedete tak, že nejprve kliknete do editaèního pole s hodnotou faktoru šíøky. Tím se v poli objeví blikající kurzor. V editaèním poli se je možné pohybovat klávesovými šipkami, klávesa Backspace smaže znak pøed kurzorem, klávesa Delete znak za ním. Vymažte pùvodní hodnotu šíøkového faktoru a napište novou. Pokud chcete rychle pøepsat údaj v editaèním poli dialogového panelu, poklepejte do nìj. Tím se pùvodní text vybarví, a poté zadejte novou hodnotu. Vybarvený text je automaticky pøepsán novým textem. Upozornìní! AutoCAD používá jako oddìlovaè desetinných míst teèku, nikoliv èárku! 4 Parametry písma potvrïte tlaèítkem Použít. 5 Dialogový panel opustíte tlaèítkem Zavøít. Tip Vytvoøená nastavení výkresu si je možné uložit pro další použití do šablony (soubor s pøíponou.dwt) pøíkazem ULOŽJAKO. 9

10 ZAÈÍNÁME... Práce se soubory Ukládání výkresu Výsledky práce doporuèujeme pravidelnì ukládat z operaèní pamìti do souboru. AutoCAD ukládá data implicitnì do souboru s pøíponou DWG. 1 Ve standardním nástrojovém panelu kliknìte na ikonu Uložit. Výkres se uloží do aktuálního adresáøe, což je standardnì podadresáø CADKONu \Work. V pøípadì, že výkres dosud nebyl pojmenován, objeví se dialogový panel pro zadání jména souboru. 2 V dialogovém panelu kliknìte do políèka Název souboru (resp. File Name, podle verze operaèního systému Windows) a vepište název výkresu Domek. 3 Kliknutím na tlaèítko Uložit (Save) výkres uložte. Ukládání výkresu CADKONem CADKON nabízí podporu pro pravidelné ukládání výkresu po urèitém èasovém intervalu. Interval ukládání se nastaví v dialogovém panelu funkce Nastavení globálních promìnných CADKONu (viz výše). Po uplynutí daného poètu minut se pøi vyvolání libovolné funkce CADKONu objeví dialogový panel s dotazem, zda se má výkres uložit èi ne. Pokud chcete výkres uložit, kliknìte na tlaèítko Ano a pokraèujte v pøíslušné funkci. Zadáte-li v Nastavení globálních promìnných CADKONu interval ukládání nula, je podpora ukládání vypnuta. Ukonèení CADKONu Program se ukonèuje podobnì jako všechny programy pracující standardnì pod Windows - napøíklad souèasným stisknutím kláves Alt+F4 nebo kliknutím na køížek na titulní lištì vpravo nahoøe. 10

11 ZAÈÍNÁME... Kromì toho je možné využít další možnosti: výbìrem položky Konec z nabídky Soubor vypsáním pøíkazu VEN na pøíkazovou øádku a potvrzením Enter. V pøípadì, že došlo od posledního uložení k nìjakým zmìnám ve výkresu, objeví se dialogový panel, žádající potvrzení, zda-li se má soubor uložit na disk. Pro uložení kliknìte na tlaèítko Ano (resp. Yes, podle verze operaèního systému Windows). Otevøení existujícího souboru pøi spuštìní CADKONu 1 Na pracovní ploše poklepejte na ikonu CADKON 2000, po otevøení okna se zobrazí dialogový panel Pøi startu V dialogovém panelu Pøi startu kliknìte na tlaèítko Otevøít výkres 3 V seznamu souborù poklepejte na název souboru (napøíklad Domek.dwg). 4 V pøípadì, že žádaný výkres není v seznamu posledních otevøených souborù, T1-03 kliknìte na tlaèítko Procházet. Objeví se standardní dialogový panel pro výbìr souborù. 5 Vyhledejte a poklepejte na soubor, který chcete otevøít. 11

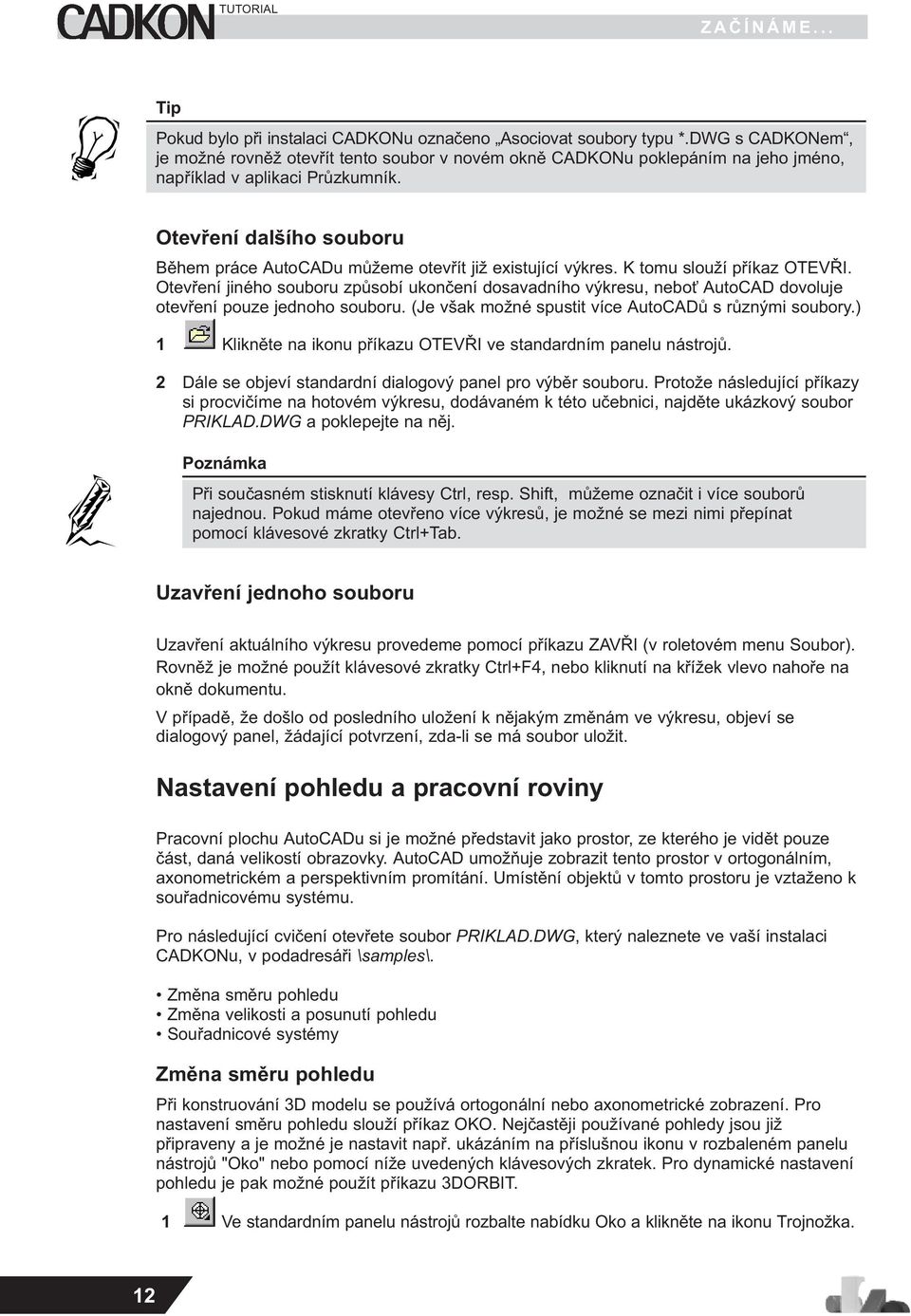

12 ZAÈÍNÁME... Tip Pokud bylo pøi instalaci CADKONu oznaèeno Asociovat soubory typu *.DWG s CADKONem, je možné rovnìž otevøít tento soubor v novém oknì CADKONu poklepáním na jeho jméno, napøíklad v aplikaci Prùzkumník. Otevøení dalšího souboru Bìhem práce AutoCADu mùžeme otevøít již existující výkres. K tomu slouží pøíkaz OTEVØI. Otevøení jiného souboru zpùsobí ukonèení dosavadního výkresu, nebo AutoCAD dovoluje otevøení pouze jednoho souboru. (Je však možné spustit více AutoCADù s rùznými soubory.) 1 Kliknìte na ikonu pøíkazu OTEVØI ve standardním panelu nástrojù. 2 Dále se objeví standardní dialogový panel pro výbìr souboru. Protože následující pøíkazy si procvièíme na hotovém výkresu, dodávaném k této uèebnici, najdìte ukázkový soubor PRIKLAD.DWG a poklepejte na nìj. Poznámka Pøi souèasném stisknutí klávesy Ctrl, resp. Shift, mùžeme oznaèit i více souborù najednou. Pokud máme otevøeno více výkresù, je možné se mezi nimi pøepínat pomocí klávesové zkratky Ctrl+Tab. Uzavøení jednoho souboru Uzavøení aktuálního výkresu provedeme pomocí pøíkazu ZAVØI (v roletovém menu Soubor). Rovnìž je možné použít klávesové zkratky Ctrl+F4, nebo kliknutí na køížek vlevo nahoøe na oknì dokumentu. V pøípadì, že došlo od posledního uložení k nìjakým zmìnám ve výkresu, objeví se dialogový panel, žádající potvrzení, zda-li se má soubor uložit. Nastavení pohledu a pracovní roviny Pracovní plochu AutoCADu si je možné pøedstavit jako prostor, ze kterého je vidìt pouze èást, daná velikostí obrazovky. AutoCAD umožòuje zobrazit tento prostor v ortogonálním, axonometrickém a perspektivním promítání. Umístìní objektù v tomto prostoru je vztaženo k souøadnicovému systému. Pro následující cvièení otevøete soubor PRIKLAD.DWG, který naleznete ve vaší instalaci CADKONu, v podadresáøi \samples\. Zmìna smìru pohledu Zmìna velikosti a posunutí pohledu Souøadnicové systémy Zmìna smìru pohledu Pøi konstruování 3D modelu se používá ortogonální nebo axonometrické zobrazení. Pro nastavení smìru pohledu slouží pøíkaz OKO. Nejèastìji používané pohledy jsou již pøipraveny a je možné je nastavit napø. ukázáním na pøíslušnou ikonu v rozbaleném panelu nástrojù "Oko" nebo pomocí níže uvedených klávesových zkratek. Pro dynamické nastavení pohledu je pak možné použít pøíkazu 3DORBIT. 1 Ve standardním panelu nástrojù rozbalte nabídku Oko a kliknìte na ikonu Trojnožka. 12

13 ZAÈÍNÁME... 2 Na obrazovce se tøi úseèky, pøedstavující souøadnicové osy (X,Y,Z), a v pravém horním rohu terèík, znázoròující rozvinutý "globus". Støed terèíku je brán jako severní pól, vnitøní kružnice pøedstavuje rovník a vnìjší kružnice jižní pól. Pohybem kurzoru kolem støedu terèíku se natáèí osový køíž, èímž je naznaèena poloha budoucího pohledu. Pokud je kurzor uvnitø vnitøní kružnice, jedná se o pohled shora, pokud je mezi vnitøní a vnìjší kružnicí, jedná se o pohled zespodu, (zcela mimo kružnici - opìt pohled shora). 4 Umístìte kurzor nad terèík, do polohy odpovídající pohledu, odkud se chcete na objekt dívat, a kliknìte. Pohled na model se zmìní. 5 Pro opìtovné nastavení pùdorysu rozbalte opìt nabídku Oko ve standardním panelu nástrojù a kliknìte na ikonu Shora. 5 Ve standardním panelu rozbalte nabídku CKView a vyberte 3D Orbit. Stisknìte levé tlaèítko uprostøed zobrazeného kruhu. Pohybem myši pøi souèasném držení tlaèítka otáèíme modelem. Rozbalený panel Oko: Pojmenované pohledy Trojnožka Vybrat (DIAOKO) Shora Zespodu Zleva Zprava Zepøedu Zezadu Iso pohled JZ Iso pohled JV Iso pohled SV Iso pohled SZ Kamera CADKON Perspektiva Klávesové zkratky pro nastavení pohledù: Shift + Esc... shora Shift + F1 až F4... axonometrické pohledy Shift + F5 až F8... ortogonální pohledy 13

14 ZAÈÍNÁME... Tip Vyzkoušejte rovnìž volbu Vybrat (pøíkaz DIAOKO), kde je možné smìr pohledu urèit èíselnì pomocí zadaných úhlù. Poznámka Pro nastavení pohledu lze s výhodou použít také funkci CADKONu CKVIEW. Popis jejího použití bude vysvìtlen pozdìji (viz STUDIE/CKView). Zmìna velikosti a posunutí pohledu Pøiblížení nebo oddálení pohledu na nakreslené objekty se provádí pøíkazem ZOOM. Tento pøíkaz má øadu voleb. Nejpoužívanìjší z nich nalezneme pøímo ve standardním panelu nástrojù: Rychlý pp Zoom pøedchozí Rychlý zoom Zoom okno Zoom 0.8 max 1 Rychlý zoom. Po vyvolání pøíkazu se kurzor zmìní na lupu. Pohybem kurzoru nahoru nebo dolù pøi stisknutém levém tlaèítku myši se mìní zvìtšení pohledu (vzhledem ke støedu obrazovky). Režim ukonèete stisknutím tlaèítka Esc nebo Enter. 2 Volba "Zoom maximálnì" pøíkazu ZOOM zvìtší obsah výkresu maximálnì do obrazovky. Tato volba - Zoom 0.8 Max - navíc "odsadí" objekty od okraje obrazovky 0.8-mi násobným zmenšením (maximálního) pohledu. 3 Zoom Okno. Zadáním dvou protilehlých rohù obdélníkového výøezu (okna) se ohranièená oblast zvìtší na celou obrazovku. 4 Zoom pøedchozí nastaví pøedešlý pohled. Opakováním pøíkazu je možné se vrátit až o deset pohledù nazpìt. 5 Rychlý posun pohledu. Kurzor se zmìní na symbol ruky. Pøi stálém stisknutí levého tlaèítka posunujte výkresem v libovolném smìru. Pøi stisknutí pravého tlaèítka se objeví kurzorové menu s dalšími možnostmi, mj. možností pøepnutí do nám již známého režimu Rychlý zoom" (v tomto menu oznaèeno pouze jako Zoom). Vyzkoušejte pøepínání mezi tìmito režimy. Opìtovným stisknutím pravého tlaèítka a výbìrem položky Konec pøíkaz ukonèíte. Režim je rovnìž možné ukonèit rovnou stisknutím klávesy Esc èi Enter. Poznámka Pro uživatele myši s koleèkem jsou k dispozici pøíkazy tøi nejpoužívanìjší pøíkazy pøímo na tomto koleèku - Rychlý zoom (otáèení koleèkem), Rychlý pp (stisk koleèka jako tlaèítka a pohyb myši), Zoom maximálnì (poklepání na koleèko). Pro standardní tøítlaèítkovou myš je na prostøedním tlaèítku Rychlý pp (nebo uchopovací módy - podle nastavení promìnné MBUTTONPAN). 14

15 ZAÈÍNÁME... Souøadnicové systémy Souøadnice bodù pro umístìní objektù se v AutoCADu zadávají v kartézském souøadnicovém systému. Základní souøadnicový systém je tzv. Globální souøadnicový systém (GSS). Tento systém je nemìnný a shodný pro všechny vytvoøené výkresy. Pøi standardním pohledu na výkres shora je osa X vodorovná, osa Y je svislá a osa Z smìøuje kolmo vzhùru, ven z obrazovky. Obrázek naznaèuje kladné smìry os pøi axonometrickém pohledu na model. Oproti tomu existují tzv. uživatelské souøadnicové systémy (USS), rovnìž s osami X, Y a Z, u nichž je možné nastavit orientaci os a umístìní poèátku (vùèi globálnímu systému). Ve výkresu mùže být definováno i více uživatelských souøadných systémù, uložených pod rùznými jmény. Ikona souøadného systému ukazuje smìry os X a Y a zároveò naznaèuje, jaký typ souøadného systému je aktuální. Zvláštním typem jsou tzv. pravoúhlé USS které se automaticky použijí pøi nastavení ortogonálních pohledù (horní, dolní, pøední, zadní, levý, pravý). Ikona globálního a uživatelského souøadnicového systému. Ikona globálního systému je oznaèena písmenem G" (stejnì tak i ikona USS, který je s globálním systémem shodný). CADKON využívá uživatelské souøadné systémy pøi kreslení do podlaží v rùzných úrovních. Pro každé definované podlaží CADKONu je ve výkresu uložen uživatelský souøadný systém, jehož poèátek je výškovì posunut do patøièné úrovnì. Nastavení tohoto uživatelského souøadnicového systému se pak provádí automaticky, spolu s nastavením podlaží. 15
