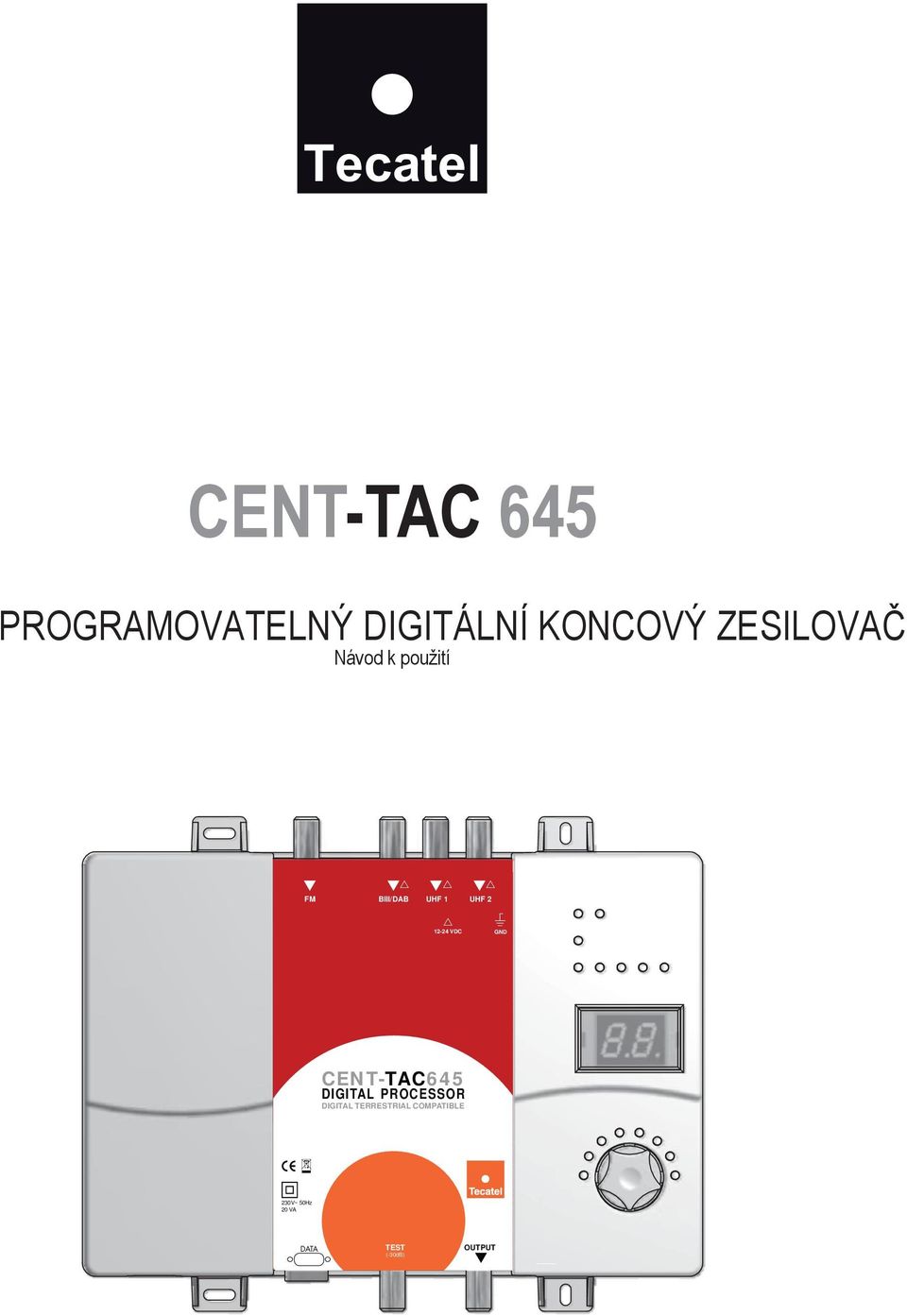

1 PROGRAMOVATELNÝ DIGITÁLNÍ KONCOVÝ ZESILOVAČ Návod k použití FM BIII/DAB UHF 1 UHF V GND CENT-TAC645 DIGITAL PROCESSOR DIGITAL TERRESTRIAL COMPATIBLE 230V~ 50Hz 20 VA DATA TEST (-30dB) OUTPUT

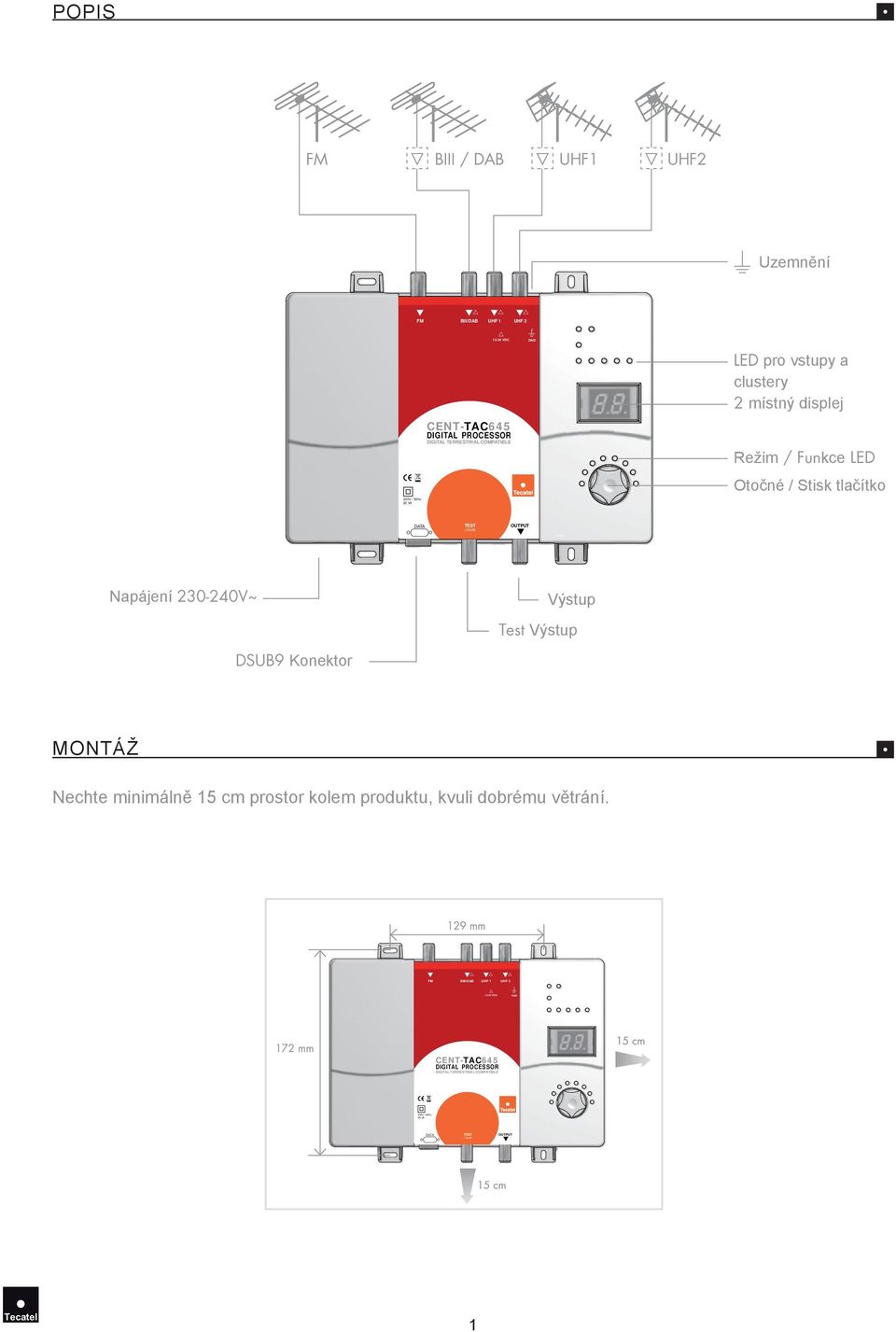

2 POPIS FM BIII / DAB UHF1 UHF2 Uzemnění T TU FM BIII/DAB TU TU UHF 1 UHF 2 U V GND LED pro vstupy a clustery 2 místný displej CENT-TAC645 DIGITAL PROCESSOR DIGITAL TERRESTRIAL COMPATIBLE Režim / Funkce LED Otočné / Stisk tlačítko 230V~ 50Hz 20 VA TEST DATA OUTPUT T (-30dB) Napájení V~ Výstup Test Výstup DSUB9 Konektor MONTÁŽ Nechte minimálně 15 cm prostor kolem produktu, kvuli dobrému větrání. T TU FM BIII/DAB TU TU UHF 1 UHF 2 U V GND CENT-TAC645 DIGITAL PROCESSOR DIGITAL TERRESTRIAL COMPATIBLE 230V~ 50Hz 20 VA DATA TEST (-30dB) 1 OUTPUT T

3 OBSLUHA Všechny parametry se nastavují pomocí otočného / stisk tlačítka. Každá funkce a parametry jsou zobrazeny na 2 číslicovém displeji a pomoci různých LED. Programování Vstupte do režimu programování > Proveďte všechna nezbytná připojení a připojte zesilovač do sítě. Zobrazuje verzi software, následován tečkou > Stiskněte déle než 3 vteřiny otočný knoflík, aby jste dostali do režimu nastavení 3 s. UPOZORNĚNÍ! Pokud je aktivován bezpečnostní kód (viz "Konec programovacího režimu" na straně 3): je zobrazena. > Otočte knoflíkem pro nastavení "50" > Zmáčkněte knoflík pro potvrzení kódy Poznámka: Bezpečnostní kód "50" je daný a nemůže být změněn. 2

4 Zopakujte tuto sekci pro nastavení všech parametrů ZELENÁ LED ČERVENÁ LED > Otočte knoflíkem pro výběr požadovaného režimu > Zmačkněte otočný knoflík pro potvrzení výběru Režim je indikován pomocí zelené LED Nyní je LED červená > V módu, otočením vyberte požadovaný parametr (vstup, cluster, kanál, level) FM 1 2 B III / DAB UHF Clusters LED vstupu a clusteru Displej > Stisknutím potvrdíte nastavení parametru LED se promění na zelenou Ukončení režimu programování > Otočte knoflík pro výběr Exit (ukončení) Exit > Pro potvrzení zmačkněte konflík po dobu delší než 3 vtřeiny Exit 3 s. > Otočte knoflíkem pro výber LED je červená a jsou zobrazeny 2 čárky nebo > Pro potvrzení stiskněte knoflík Volný přistup do programovacího režimu Přistup po zadání bezpečnostního kódy "50" Tečka je zobrazena Poznámka: Pokud není nebyl knoflík stisknut otočen, zesilovač přejde do "stand-by" režimu a po minutě a zobrazí tečku. 3

5 PROGRAMOVÁNÍ CLUSTERU Nastavení clusteru / UHF vstupu Zesilovač má 2 UHF vstupy, které jsou rozdělené na 6 clusteru. Je možné je nastavit třemi možnými způsoby: Vstup UHF1 UHF2 Počet clusteru UHF1 clustery jsou označené červenou LED 1,2,3,4,5 a 6. UHF2 clustery jsou označené zelenou LED 4, 5 a 6. Pro nastavení počtu clusteru na vstup: > Otočte knoflík pro výběr režimu Split UHF (rozdělit UHF) Split UHF > Pro potvrzení stiskněte knoflík Split UHF LED je červená > Otočte knoflíkem pro nastavení jedné konfigurace UHF2 indikátor clusteru UHF1 indikator clusteru > Pro potvrzení stiskněte knoflík Zobrazení vybrané konfigurace Vstup Displej UHF1 UHF2 Počet clusteru Split UHF Poznámka: Každý nepoužitý cluster musí byt vypnut (Parkovací funkce) Nastavte cluster na kanál 00 (viz. následující paragraf Nastavení kanálu / clusteru ). 4

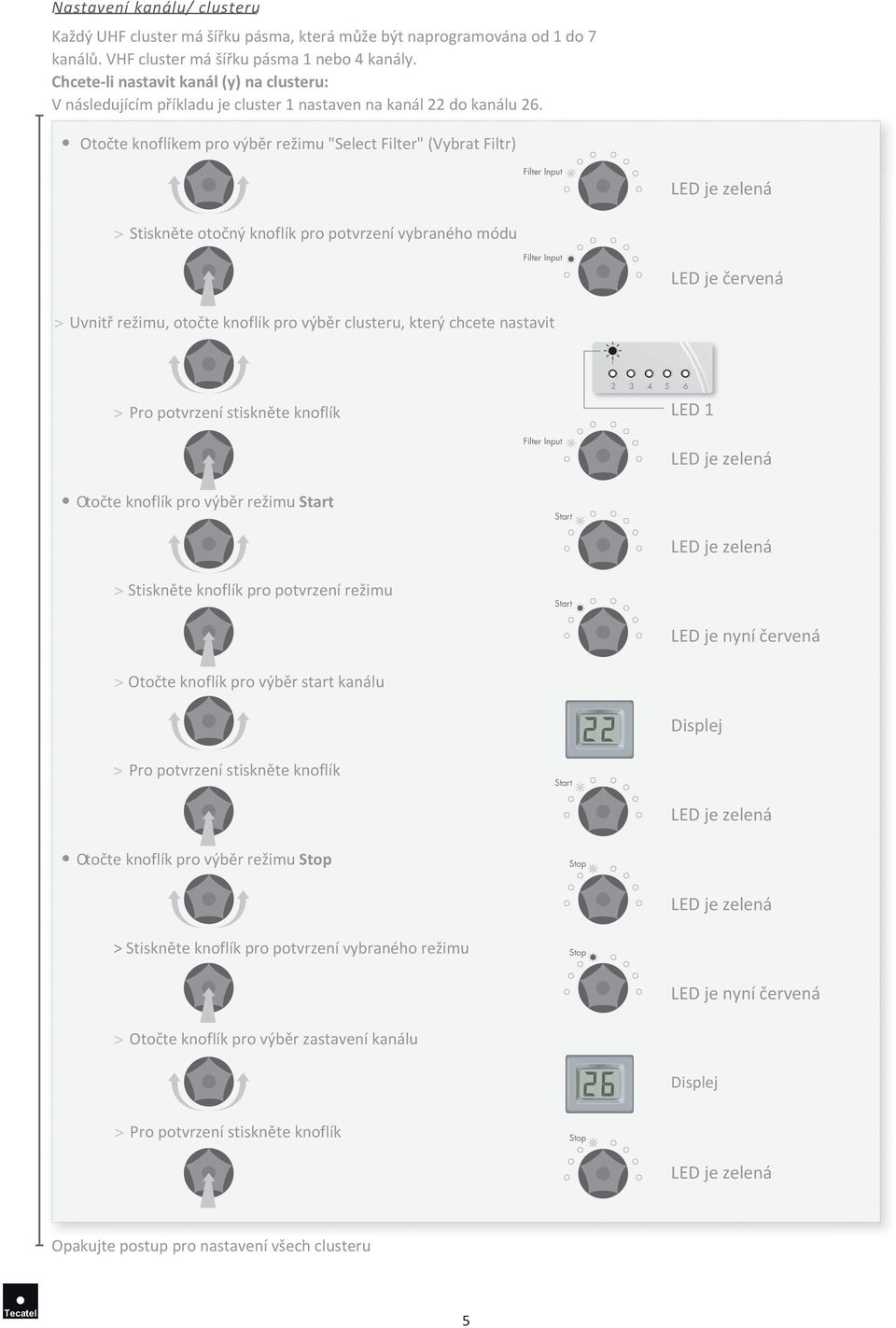

6 Nastavení kanálu/ clusteru Každý UHF cluster má šířku pásma, která může být naprogramována od 1 do 7 kanálů. VHF cluster má šířku pásma 1 nebo 4 kanály. Chcete-li nastavit kanál (y) na clusteru: V následujícím příkladu je cluster 1 nastaven na kanál 22 do kanálu 26. Otočte knoflíkem pro výběr režimu "Select Filter" (Vybrat Filtr) > Stiskněte otočný knoflík pro potvrzení vybraného módu LED je červená > Uvnitř režimu, otočte knoflík pro výběr clusteru, který chcete nastavit 1 > Pro potvrzení stiskněte knoflík LED 1 Otočte knoflík pro výběr režimu Start Start > Stiskněte knoflík pro potvrzení režimu Start > Otočte knoflík pro výběr start kanálu Displej > Pro potvrzení stiskněte knoflík Start Otočte knoflík pro výběr režimu Stop Stop > Stiskněte knoflík pro potvrzení vybraného režimu Stop > Otočte knoflík pro výběr zastavení kanálu Displej > Pro potvrzení stiskněte knoflík Stop Opakujte postup pro nastavení všech clusteru 5

7 Poznámka : > Režim jednoho kanálu: když je vybrán Start Kanál, Stop Kanál je automaticky nastaven na stejnou hodnotu. Start > Parkovací funkce: Pro vypnutí clusteru, vyberte Start kanál a nastavte jej na 00. Stop kanál přejde automaticky do 00. Start > Pokud se vyskytnou překrývající se clustery, budou na displeji blikat střídavě tečky. Start Cluster 1 = K. 22 to K. 26 Cluster 2 = K. 25 to K. 29 Cluster 1 K. 22 K. 26 K. 25 K. 29 Cluster 2 Kanál 6

8 Chcete-li zkontrolovat nastavení kanálů každého clusteru: Otočte knoflíkem pro výběr režimu Select Filter (Vybrat filtr) > Stiskněte knoflík pro potvrzení > Otočte knoflíkem pro výběr clusteru, který má být zkontrolován > Displej zobrazí kanály, které byly nastaveny Příklady: Cluster je zaparkován Cluster je nastaven na kanál 22. Bliká 22 a 26: cluster je nastaven od 22 do 26 > Stiskněte knoflík pro ukončení 7

9 NASTAVENÍ ÚROVNĚ > Nastavte požadovaný vstup nebo cluster Příklad: nastavení úrovně FM Otočte knoflíkem pro výběr režimu Filter-Input (vstup-filtru). > Stiskněte otočný knoflík pro vstup do zvoleného režimu. > Otočte knoflíkem pro výběr FM FM 1 B III / DAB UHF Clusters LED je aktivována > Stiskněte knoflík pro potvrzení Otočte knoflíkem pro výběr režimu Level Level > Stiskněte otočný knoflík pro vstup do zvoleného režimu. Level > Otáčejte knoflíkem pro nastavení úrovně, proměnné od 20 db do 0 db (30 db až 0 db pro UHF clustery) 20 db = max. úroveň FM a BIII/DAB 30 db = max. úroveň HF clusteru > Stiskněte knoflík pro potvrzení Level Opakujte postup pro nastavení všech úrovni 8

10 Každý vstup UHF má 20dB přepínatelný zesilovač. To se používá jako další 20dB atenuátor pro vysoké úrovně až do 105 dbuv. Chcete-li vypnout vstupní zesilovač UHF. > Vyberte UHF vstup, který má být atenuovaný. Otáčením knoflíku vyberte režim Filter-Input. (vstup filtru) > Stiskněte otočný knoflík pro vstup do zvoleného režimu. > Otočte knoflíkem pro výběr vstupu. Otáčejte neustále knoflíkem přes všechny clustery pro přístup do sekce vstupu Všechny LED vybraného vstupu jsou aktivovany > Stiskněte knoflík pro potvrzení 1 Otočte knoflíkem pro výběr režimu Level (úroveň) Level > Stiskněte otočný knoflík pro vstup do zvoleného režimu. Level > Otočte knoflíkem pro vypnutí 20dB zesilovače. V poloze "OFF" vstupní signál je 20 db atenuovaný. > Stiskněte knoflík pro potvrzení. Level 9

11 VZDALENÉ NAPAJENÍ Jednotka může napájet 12 V nebo 24 V venkovních předzesilovač na BIII / DAB a UHF vstupech. Pro nastavení 12 nebo 24 V napájení > Otočte knoflík pro výběr režimu. > Stiskněte otočný knoflík po dobu delší než 3 sekundy pro vstup do zvoleného režimu. 3 s. > Otočte knoflíkem a vyberte hodnotu vzdáleného napájení nebo > Stiskněte knoflík pro potvrzení. Poznámka: Je možné nastavit pouze jednu hodnotu Není možné např. nastavit 12 V na UHF1 a 24 V na UHF2. 10

12 Pro zapnutí napajení Otočením knoflíku vyberte režim Filter-Input. (vstup filtru) > Stiskněte knoflík pro vstup do zvoleného režimu. LED je červená > Otočte knoflíkem pro výběr BIII / DAB vstup nebo cluster UHF > Stiskněte knoflík pro potvrzení. Otočte knoflíkem pro výběr režimu. > Stiskněte knoflík pro vstup do zvoleného režimu. LED je červená > Otočte knoflíkem, aby jste zapnuli vzdálené napájení na vybraném vstupu nebo clusteru > Stiskněte knoflík pro potvrzení. se vzdáleným napájením bez vzdáleného napájení Poznámka: Je-li napájení zapnuto pro jeden cluster, není nutné jej zapínat pro ostatní clustery ze stejného UHF vstupu. V případě zkratu, se na displeji zobrazí blikající "SC". Odstraňte zkrat k obnovení normálního provozu jednotky. 11

13 FM 230V~ 50Hz 20 VA DATA BIII/DAB TEST (-30dB) UHF 1 UHF V GND FM 230V~ 50Hz 20 VA DATA BIII/DAB TEST (-30dB) UHF 1 UHF V GND FUNKCE KOPIROVÁNÍ Tato funkce umožňuje přenos všech nastavení z jedné jednotky na jinou jednotku nebo import z paměťové karty Memory Stick (volitelné). Kopírování z jednotky do jednotky. CENT-TAC645 DIGITAL PROCESSOR DIGITAL TERRESTRIAL COMPATIBLE OUTPUT Všechny akce musí být provedeny na SLAVE jednotce. MASTER jednotka zůstane v pohotovostním režimu. CENT-TAC645 DIGITAL PROCESSOR DIGITAL TERRESTRIAL COMPATIBLE OUTPUT SLAVE MASTER Data > Připojte Master a Slave jednotku kříženým kabelem DSUB9 samec / samec. > Poté připojte napájení k jednotkám. Je zobrazená verze software nasledována tečkou > Stiskněte otočný knoflík po dobu delší než 3 sekundy pro vstup do programovacího režimu (viz strana 2). 3 s. > Otočte knoflíkem pro výběr Data režimu. Data > Stiskněte otočný knoflík po dobu delší než 3 sekundy pro vstup do zvoleného režimu. Data 3 s. AL je zobrazeno > Stiskněte otočný knoflík pro potvrzení Import dat. tečka je zobrazena Poznámka: Dojde-li k potížím při přenosu dat, na displeji se zobrazí chybové hlášení: Možné příčiny jsou: špatný typ kabelu, bez kabelů, špatné pin kontakty. 12

14 FM 230V~ 50Hz 20 VA DATA BIII/DAB TEST (-30dB) UHF 1 UHF V DIGITAL TERRESTRIAL COMPATIBLE GND Kopírování z karty Memory Stick ref. STICK-TACPLUS (volitelné příslušenství). CENT-TAC645 DIGITAL PROCESSOR OUTPUT Data > Připojte Memory Stick do jednotky > Vyberte konfiguraci paměťové karty Memory Stick, která má být převedena do jednotky > Poté připojte napájení k jednotce. Je zobrazená verze software nasledována tečkou > Stiskněte otočný knoflík po dobu delší než 3 sekundy pro vstup do programovacího režimu (viz strana 2). 3 s. > Otočte knoflíkem pro výběr Data režimu. Data > Stiskněte otočný knoflík po dobu delší než 3 sekundy pro vstup do zvoleného režimu. Data 3 s. AL je zobrazeno. > Stiskněte otočný knoflík pro potvrzení Import dat. tečka je zobrazena 13

15 FM 230V~ 50Hz 20 VA DATA FM 230V~ 50Hz 20 VA DATA BIII/DAB TEST (-30dB) UHF 1 UHF V DIGITAL TERRESTRIAL COMPATIBLE BIII/DAB TEST (-30dB) UHF 1 UHF V DIGITAL TERRESTRIAL COMPATIBLE GND GND GENERAL RESET Tato funkce může obnovit všechny clustery a atenuátory na nulu. Poznámka: bezpečnostní kód není vynulován. > Odpojte napajení CENT-TAC645 DIGITAL PROCESSOR OUTPUT > Neustále stiskujte knoflík, > dokud není napájení znovu připojeno. CENT-TAC645 DIGITAL PROCESSOR OUTPUT Je zobrazená verze software nasledována tečkou > Uvolněte knoflík 14

16 BLOKOVÝ DIAGRAM FM BIII / DAB UHF 1 UHF 2 20 db vstupní zesilovač Cl 1 Cl 2 Cl 3 Cl 4 Cl 5 Cl 6 Att. 20 db Att. 20 db Att. 30 db Cl 1~6 : 1 to 7 Ch. V U OUT Test -30 db TECHNICKÉ SPECIFIKACE Vstupy FM B III/DAB UHF 1 UHF 2 Frekvenční rozsah (MHz) (1 do 7 kanalu / clusteru) Konfligurace clusteru Zisk (db) Utlumení (db) Množství hluku (db) Max. vstupní úroveň (dbμv) Max. výstupní úroveň * (dbμv) Selektivita - 15 db / 10 MHz 10 db / 10 MHz Zpětná ztráta Vstup / Výstup(dB) >10 >10 >10 >10 Volitelné dálkové napájení - ano ano ano V ( 100 ma celkově) Zkušební výstup (db) -30 Datový přenos DSUB9 konektor Napájení 230 V~ / 20 VA Provozní teplota( C) - 5 to + 50 Rozměry (mm) * -54 db / IM3 231 x 185 x 53 Technické údaje se mohou změnit bez předchozího upozornění 15

17 PROHLÁŠENÍ O SHODĚ DECLARATION OF CONFORMITY Výrobce Adresa Declares under its responsibility the conformity of the product Prohlašuje na základě vlastní odpovědnosti shodu o výrobku Výrobní země Toto prohlášení odkazuje, na následující normy a standardy LVD: EMC: EN60065:2002 EN :2005 EN :2001+A1/2005 EN :2000+A2/2005 EN :1995+A1:2001+A2/2005 V souladu s ustanoveními uvedenými v evropských směrnicích parlamentu a Rady 2006/95/ES LVD (Nízké napětí) a 2004/108/EHS EMC (Elektromagnetická kompatibilita) and Tento výrobek je v souladu s požadavky směrnic 2004/108/ES a 2006/95/ES Podle OEEZ (odpadní elektrická a elektronická zařízení), směrnice EU, nevyhazujte tento výrobek do běžného domovního odpadu nebo průmyslového odpadu. Odpadní elektrická a elektronická zařízení musí být odpovídajícím způsobem a shromažďována a recyklována, jak to vyžaduji postupy stanovené pro vaši zemi. Pro informace o recyklaci tohoto výrobku se prosím obracejte na místní úřady, místní služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. 16
